Серия ИИ20-1/70

Материалы для проектирования зданий с сеткой колонн 6х6 м, с перекрытиями типа 1 из плит, опирающихся на полки ригелей

Обозначение:	Серия ИИ20-1/70
Обозначение англ:	Series ИИ20-1/70
Статус:	не действует
Название рус.:	Материалы для проектирования зданий с сеткой колонн 6х6 м, с перекрытиями типа 1 из плит, опирающихся на полки ригелей
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.07.1973
Дата окончания срока действия:	01.03.1979

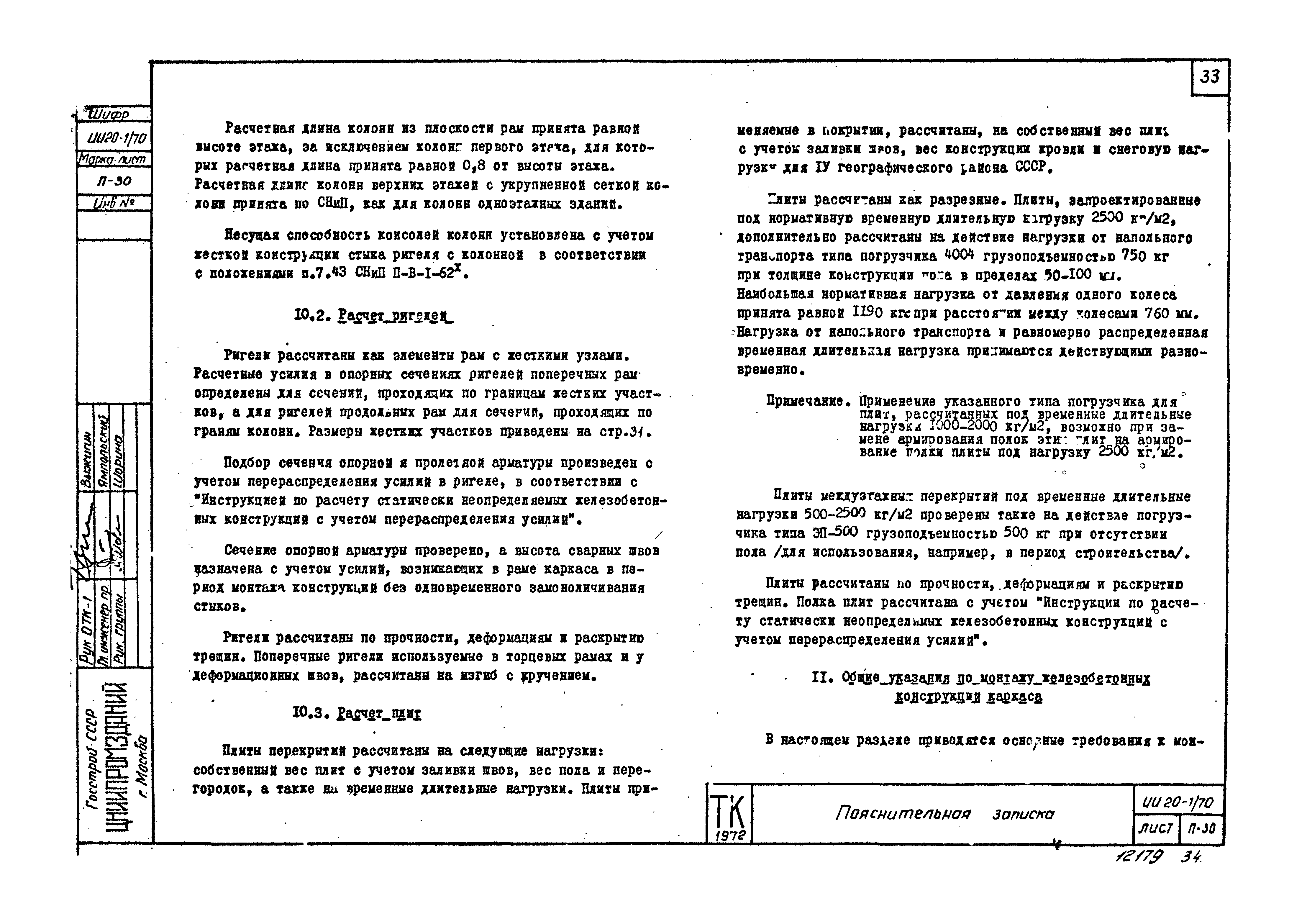

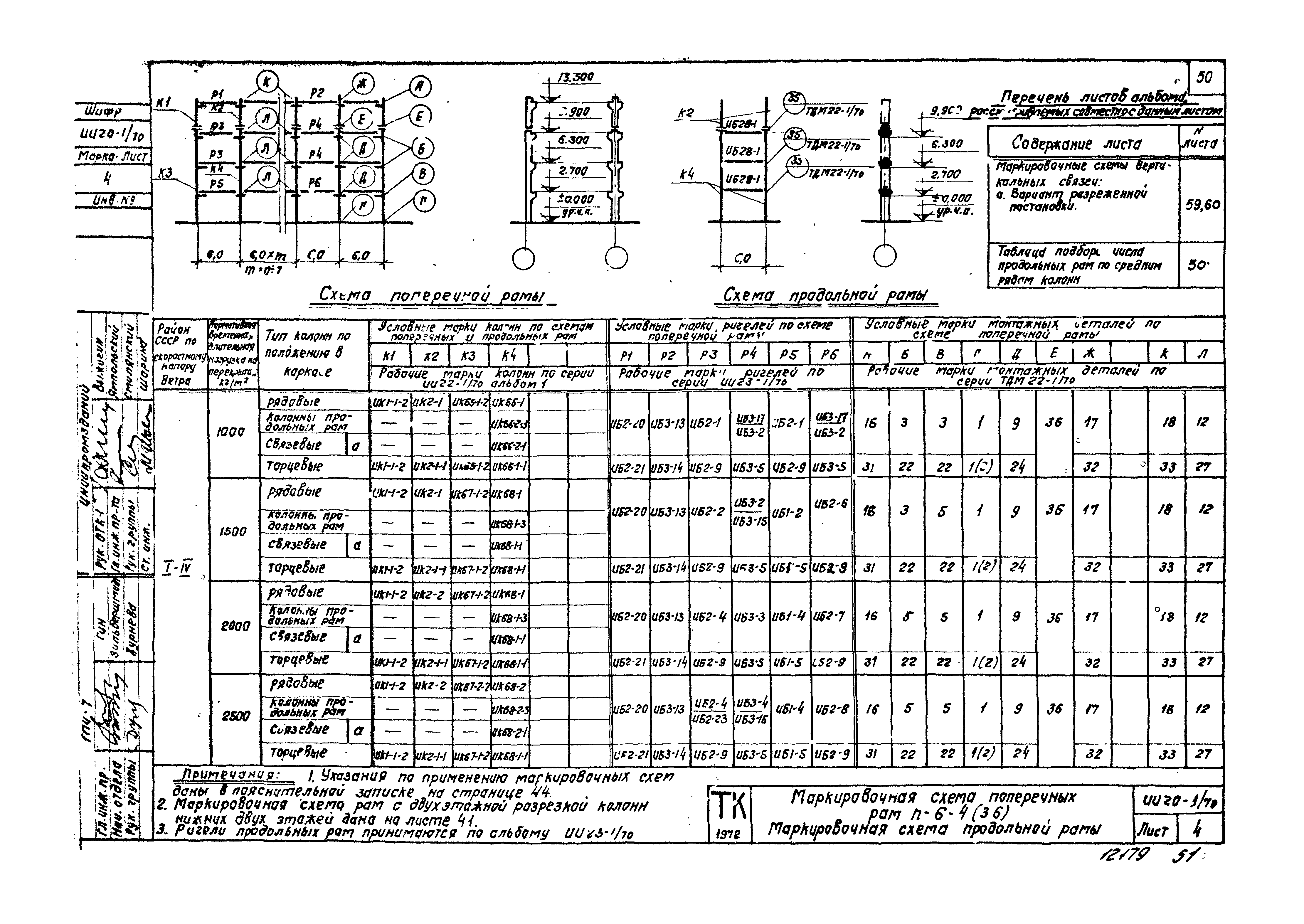

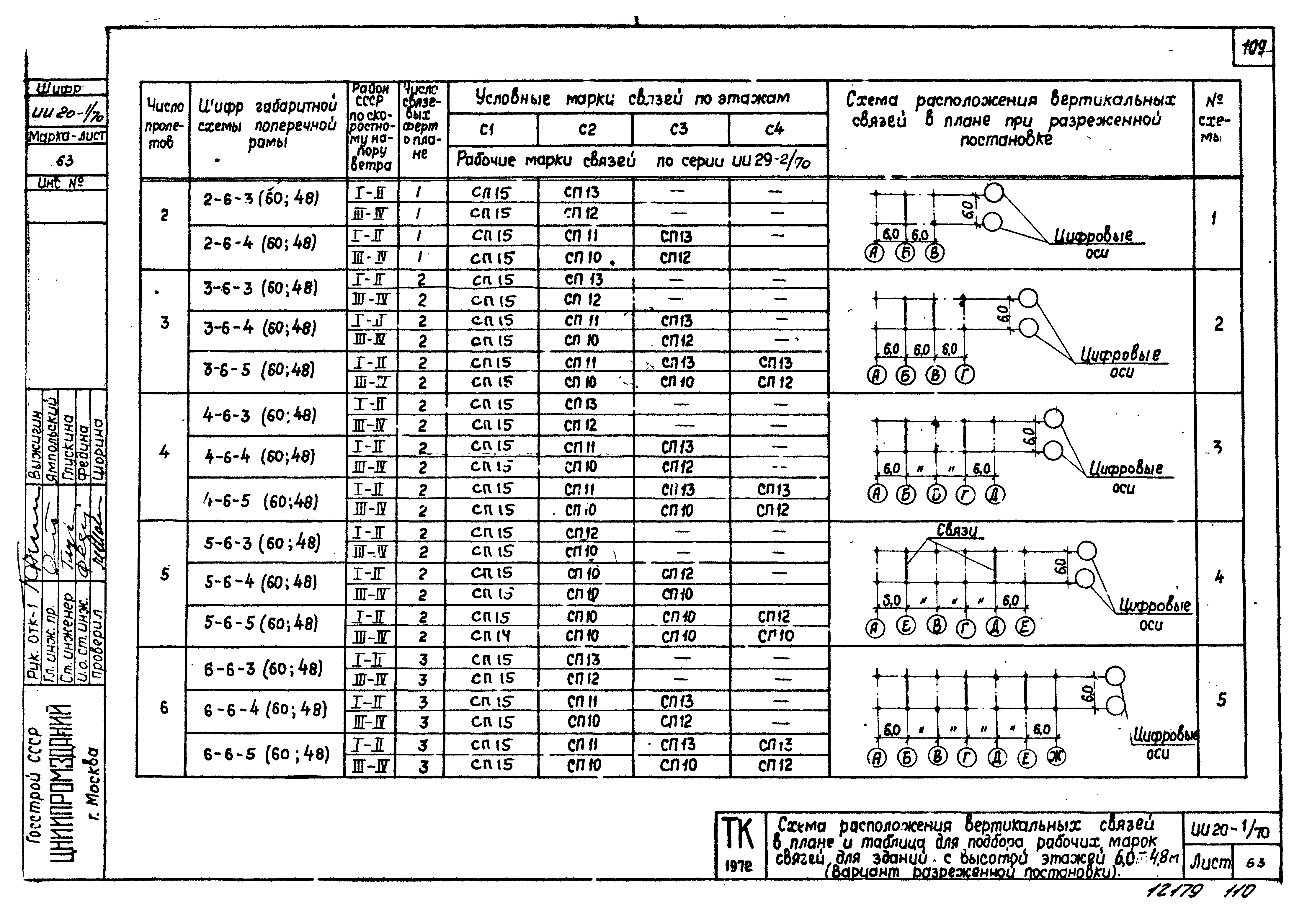

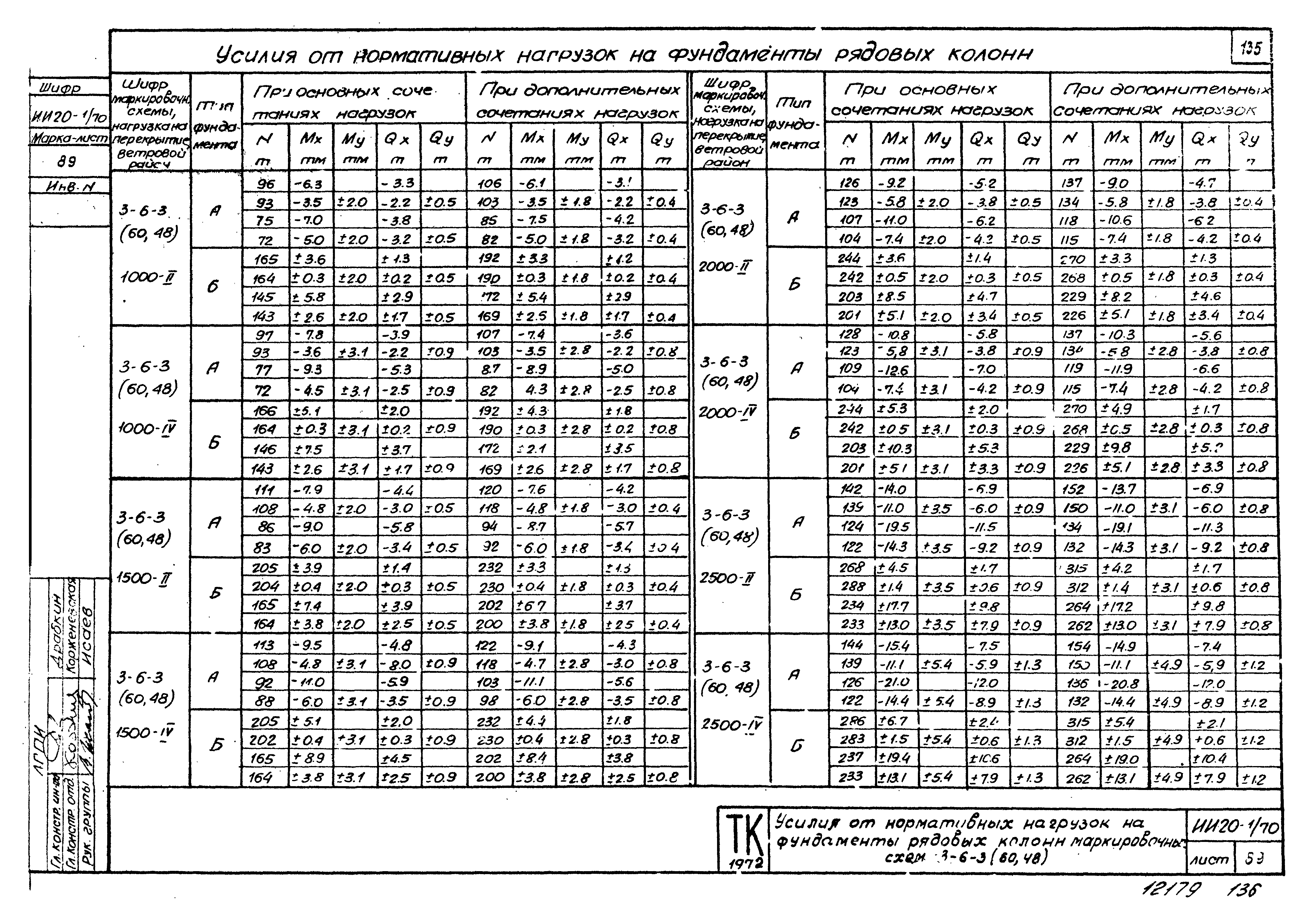

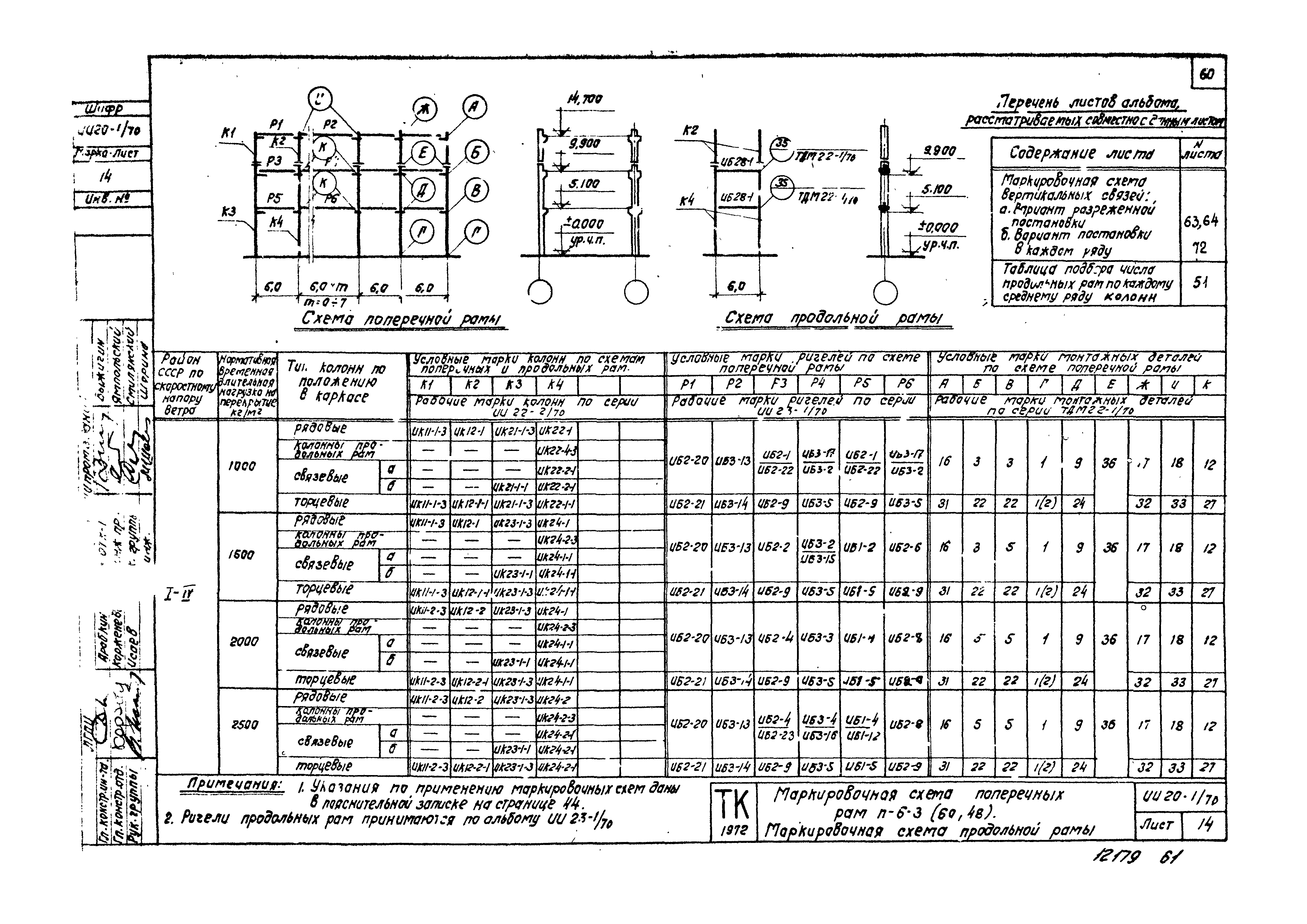

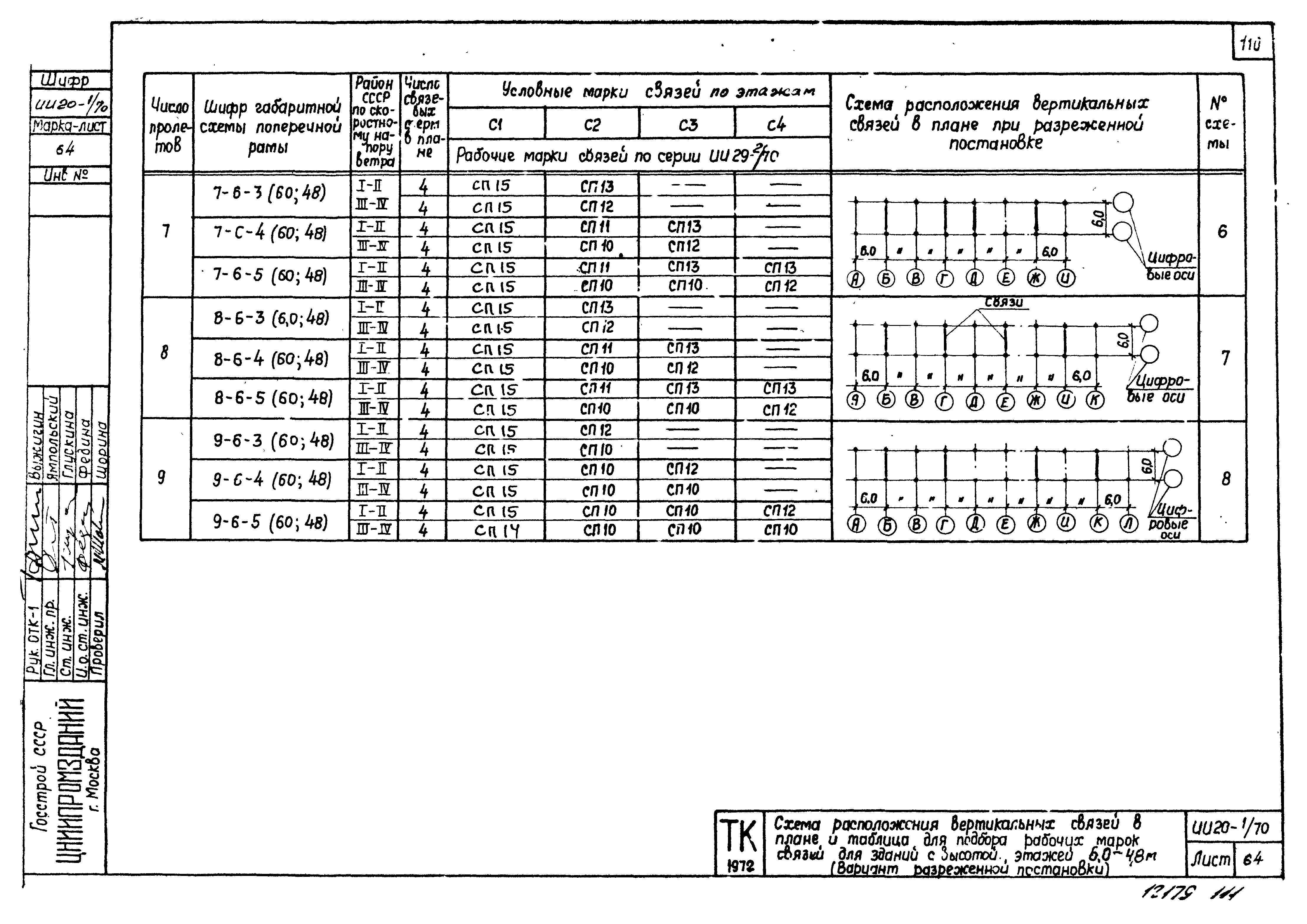

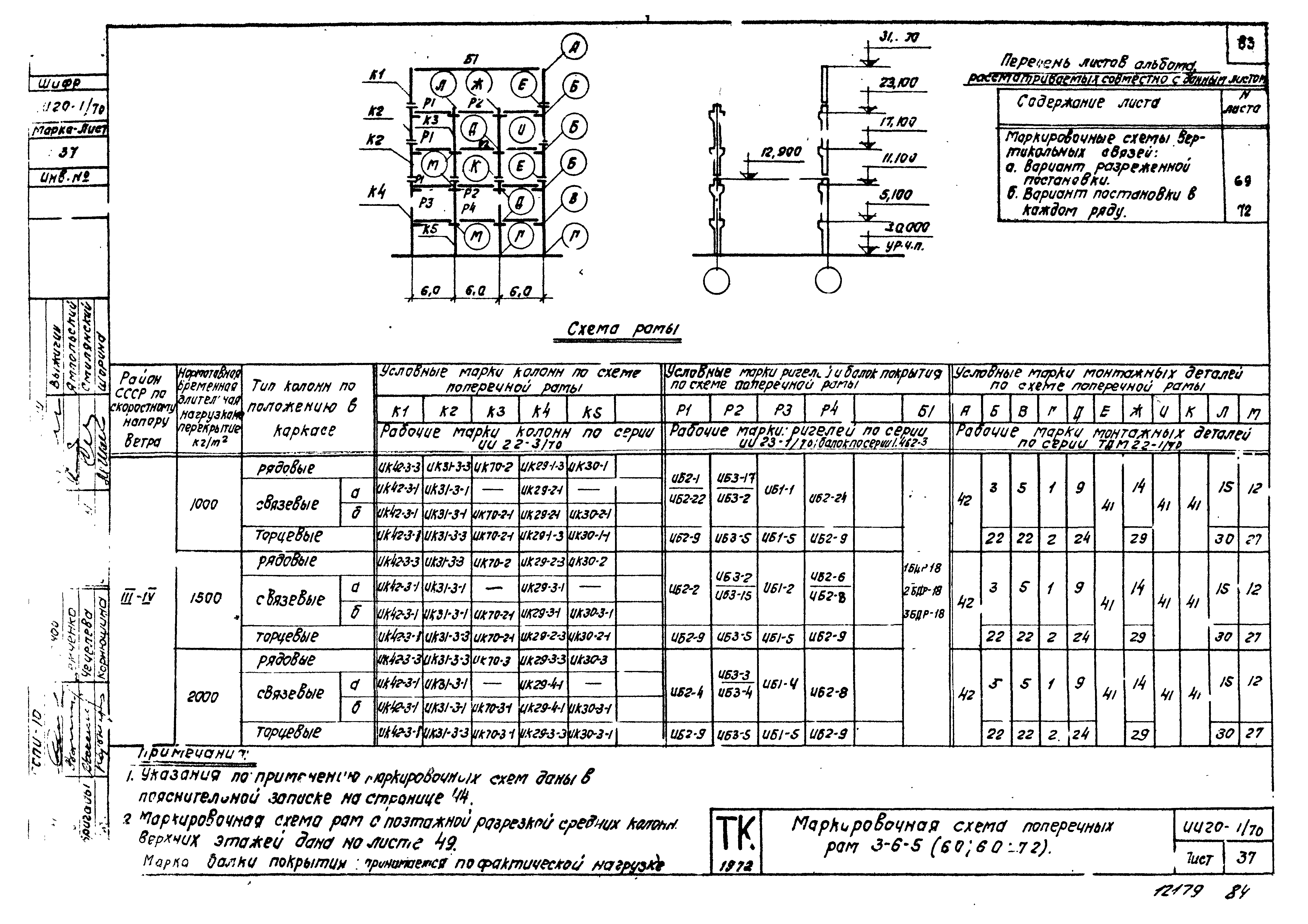

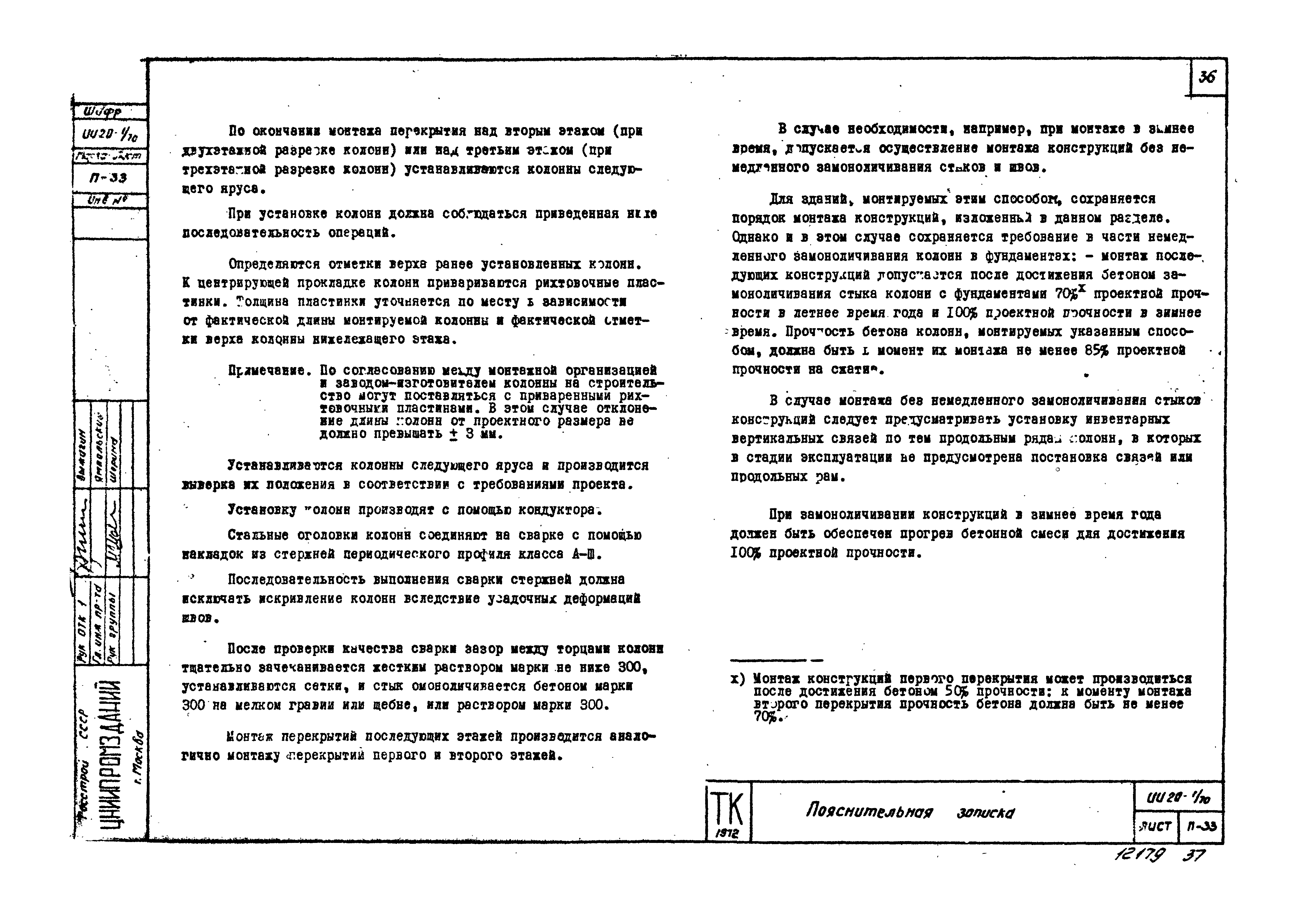

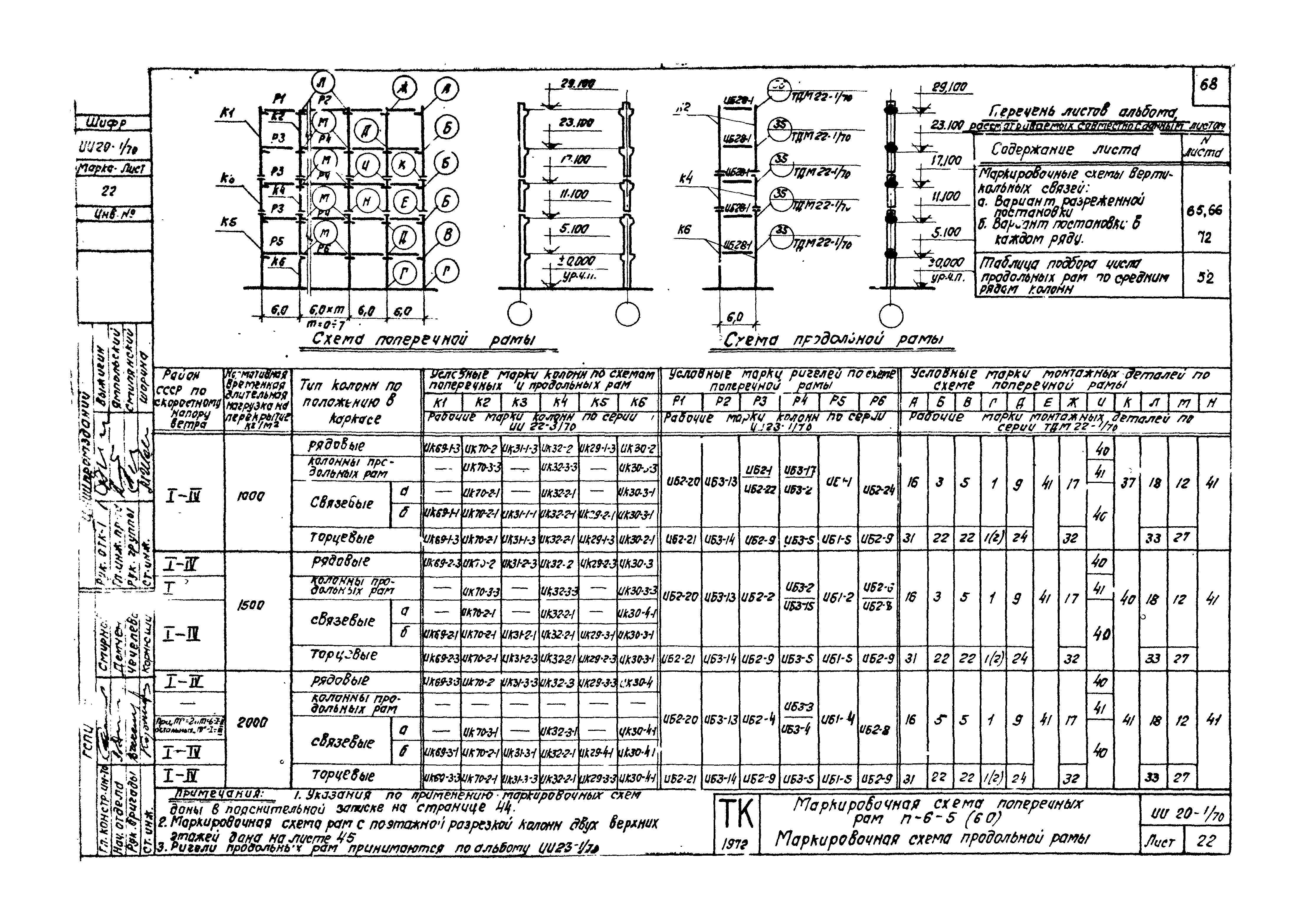

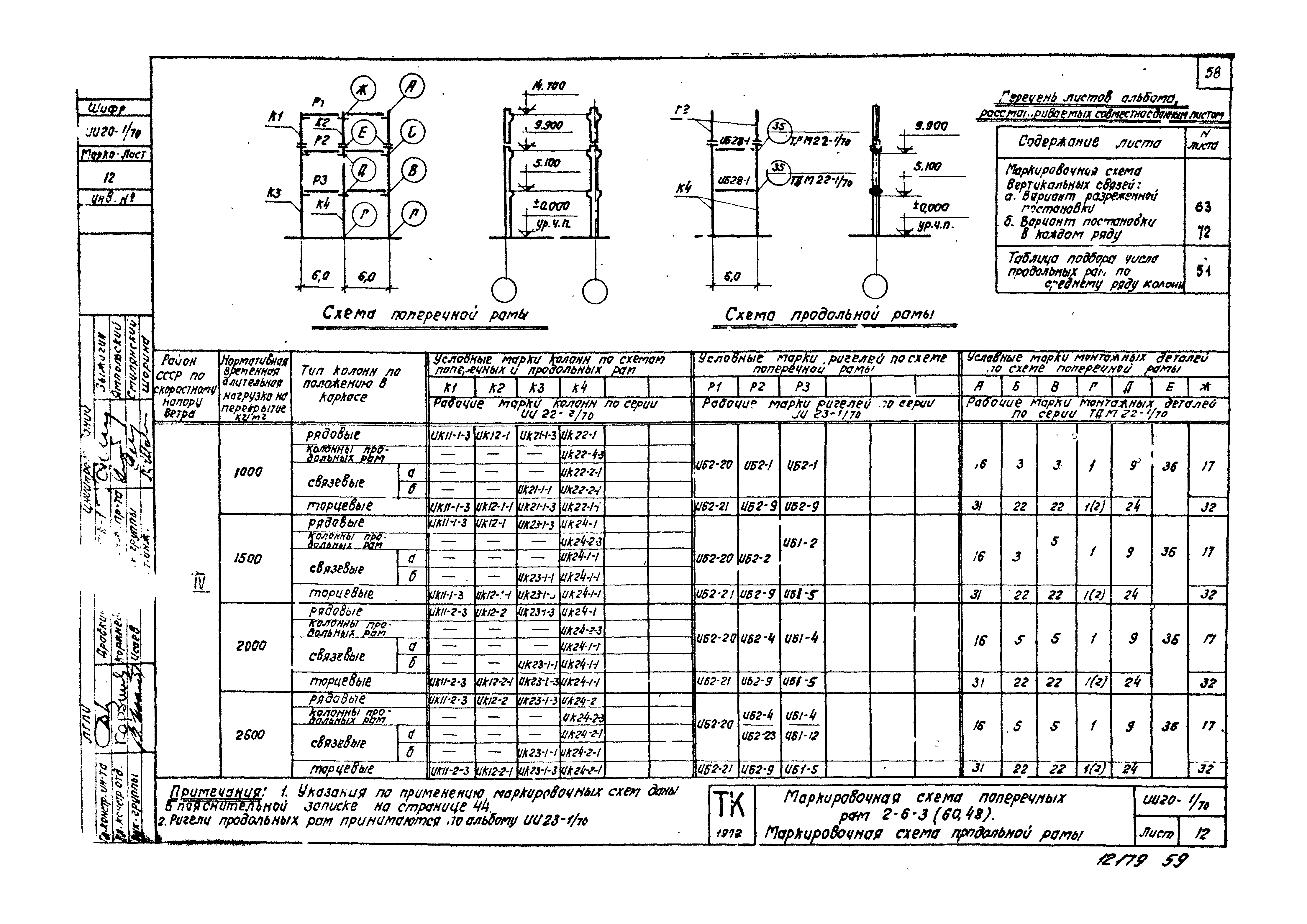

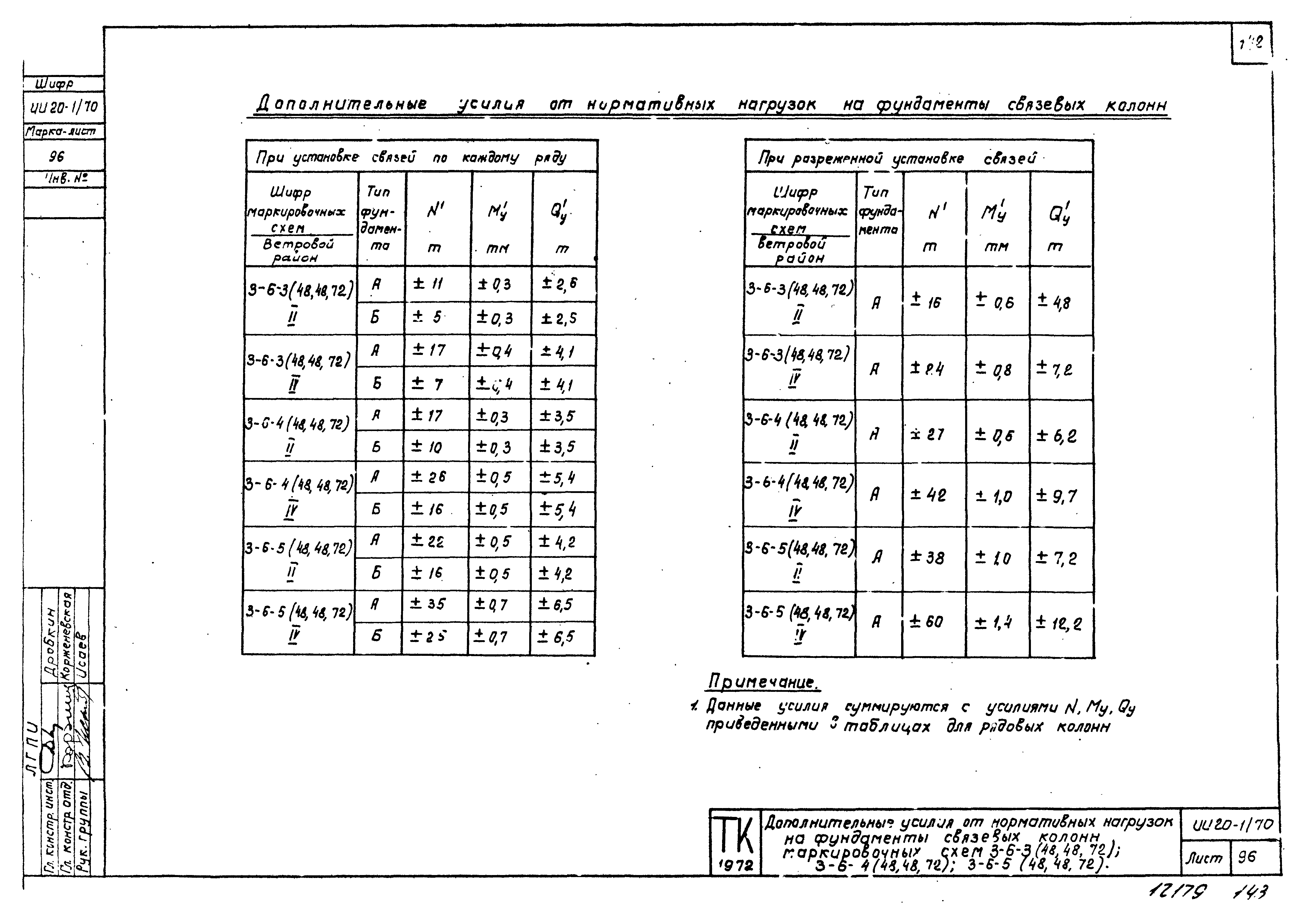

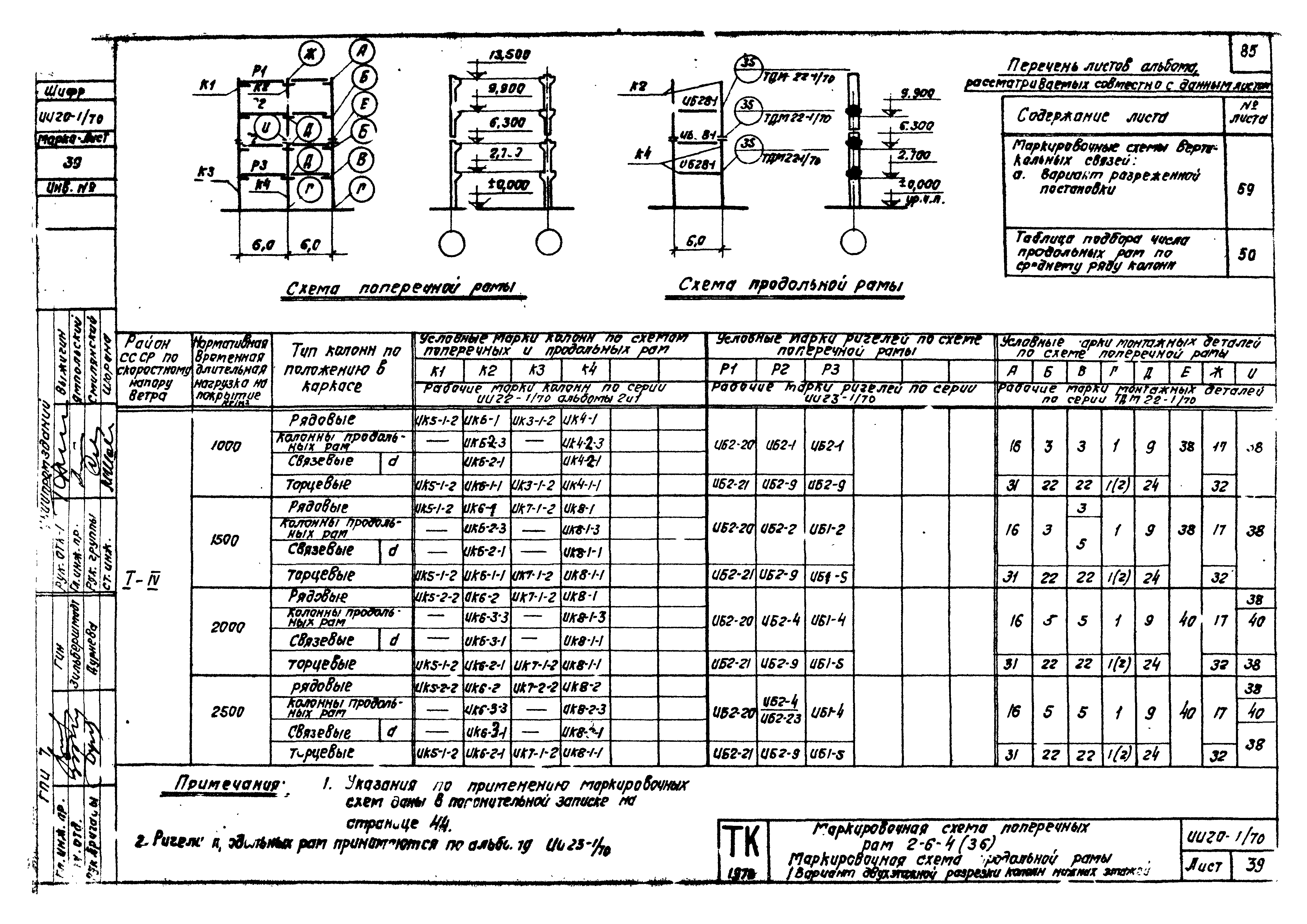

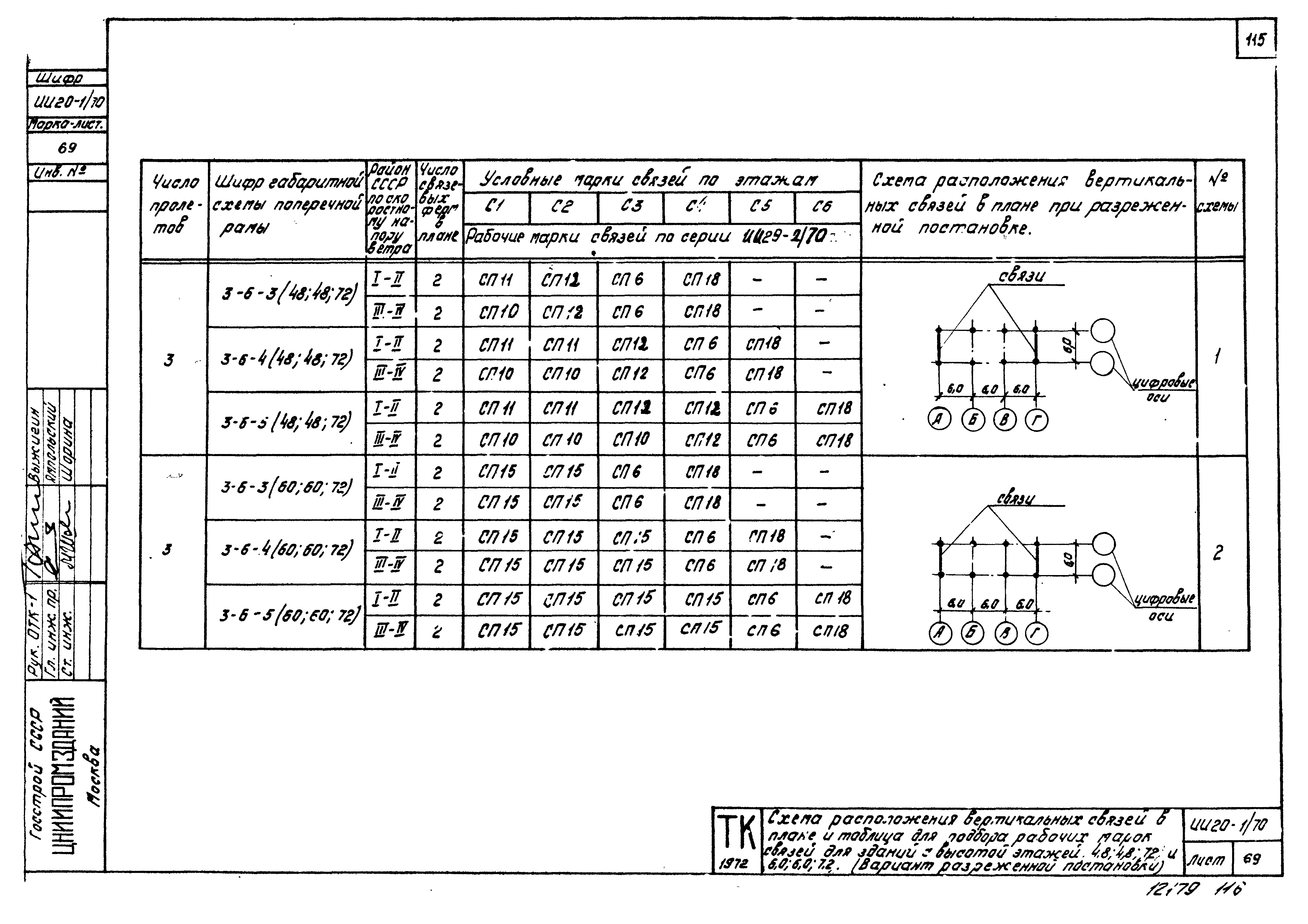

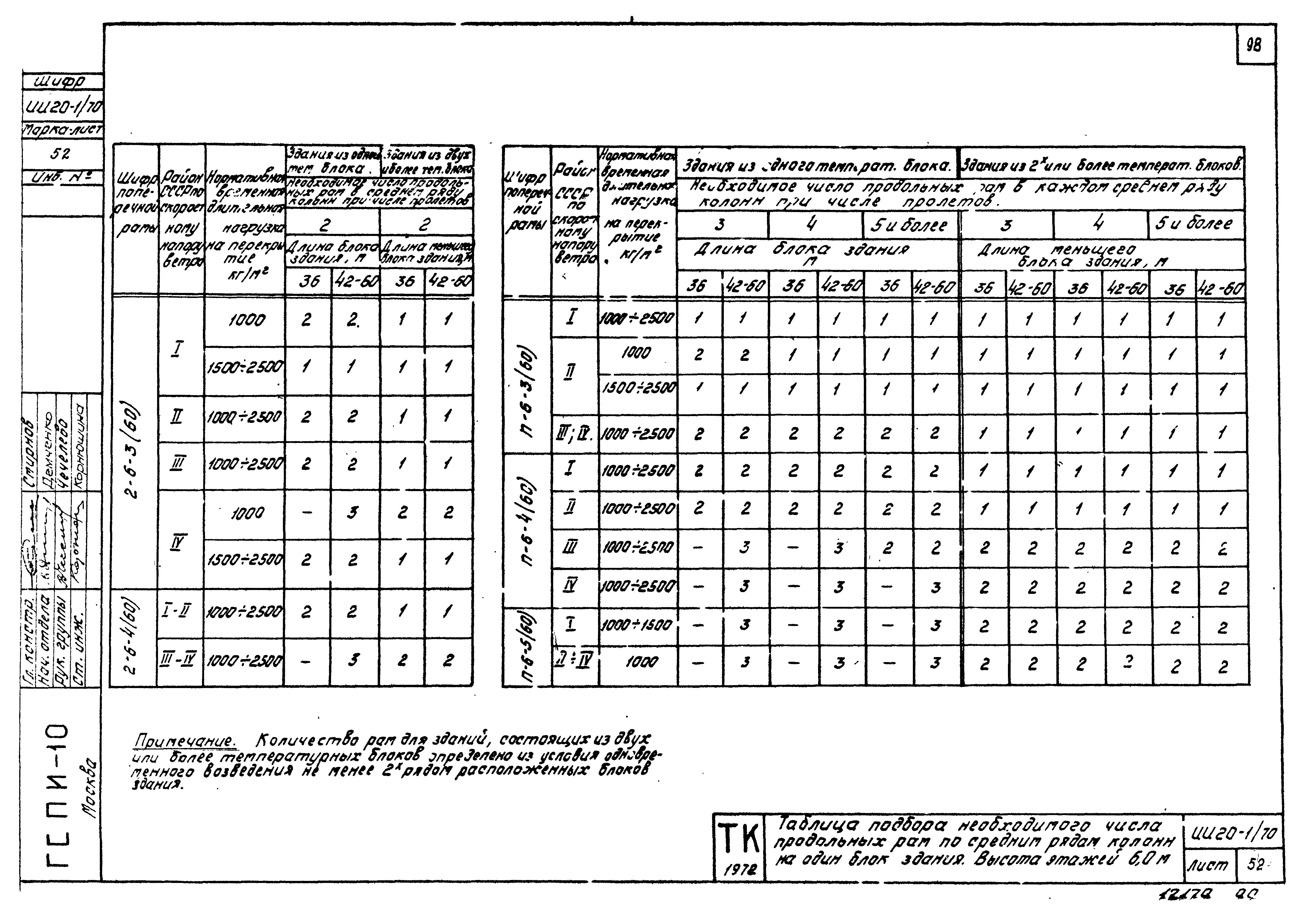

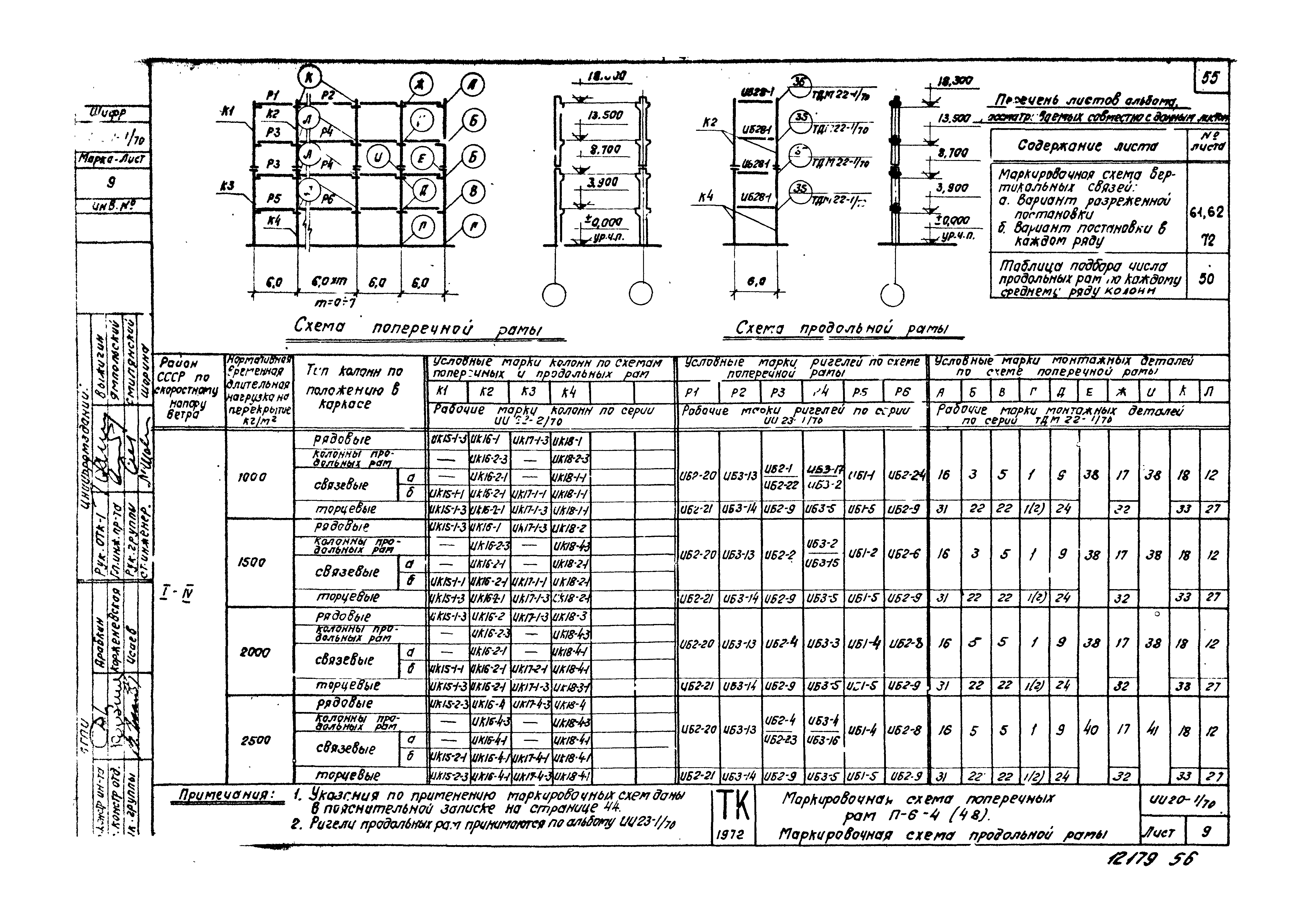

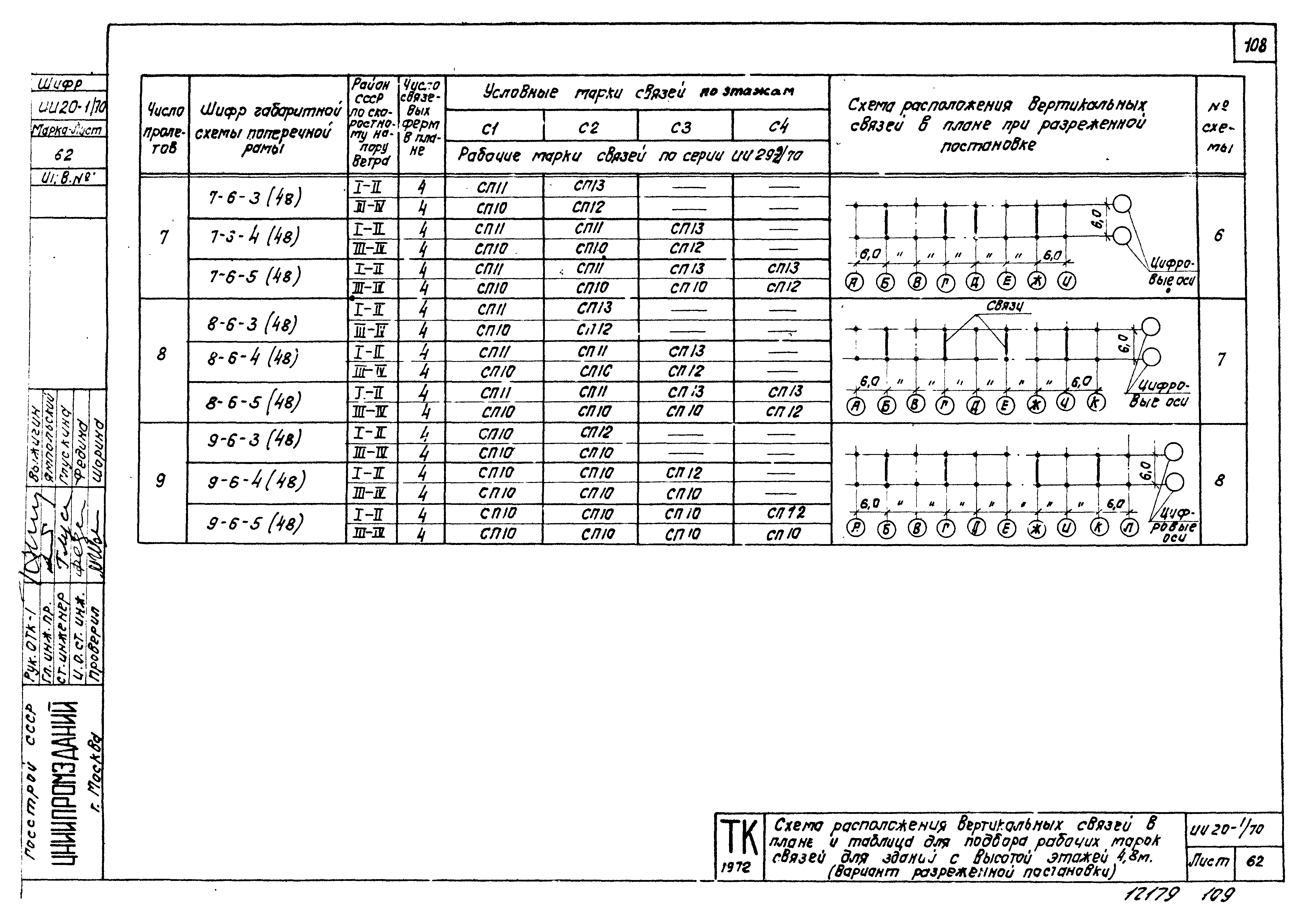

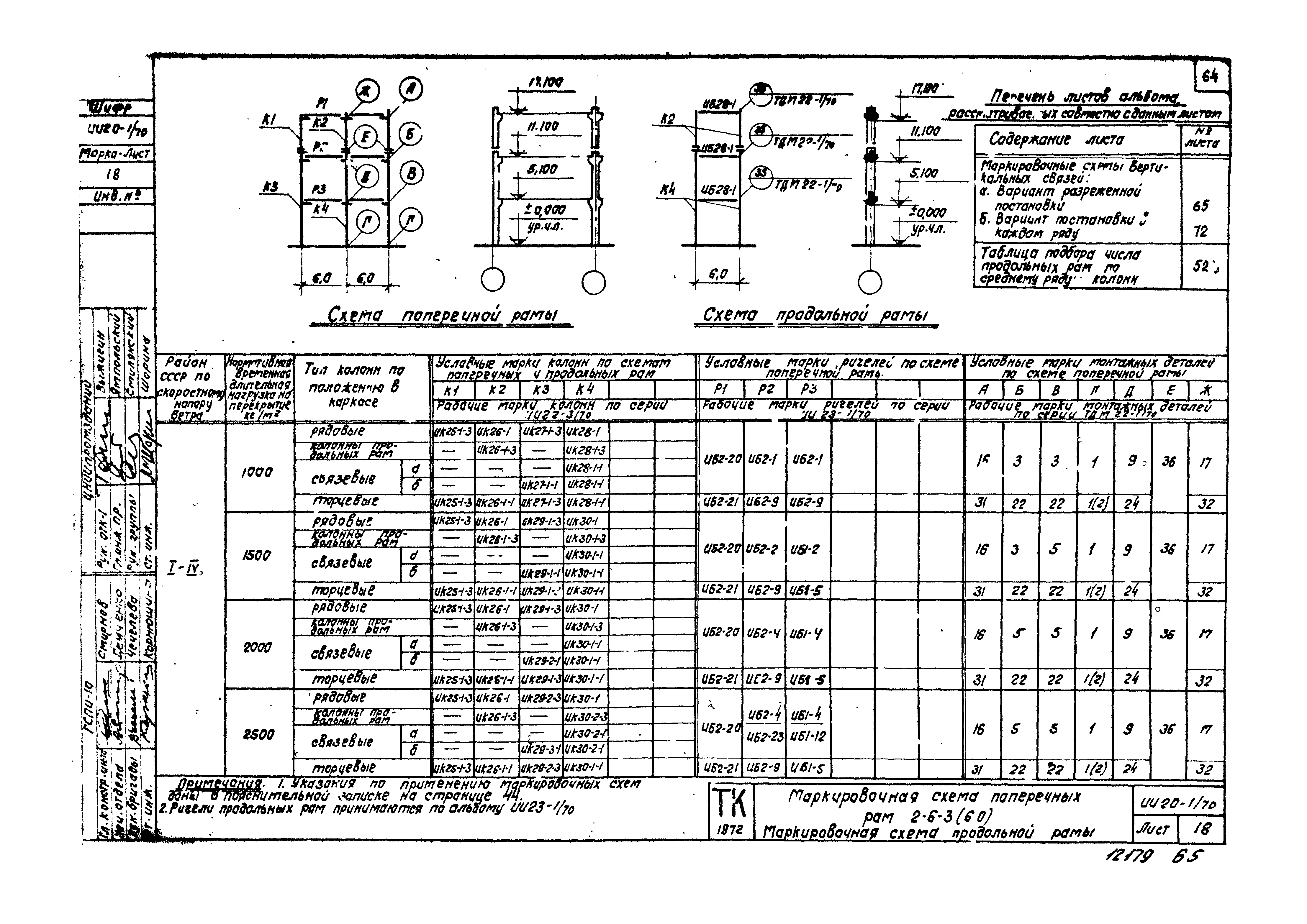

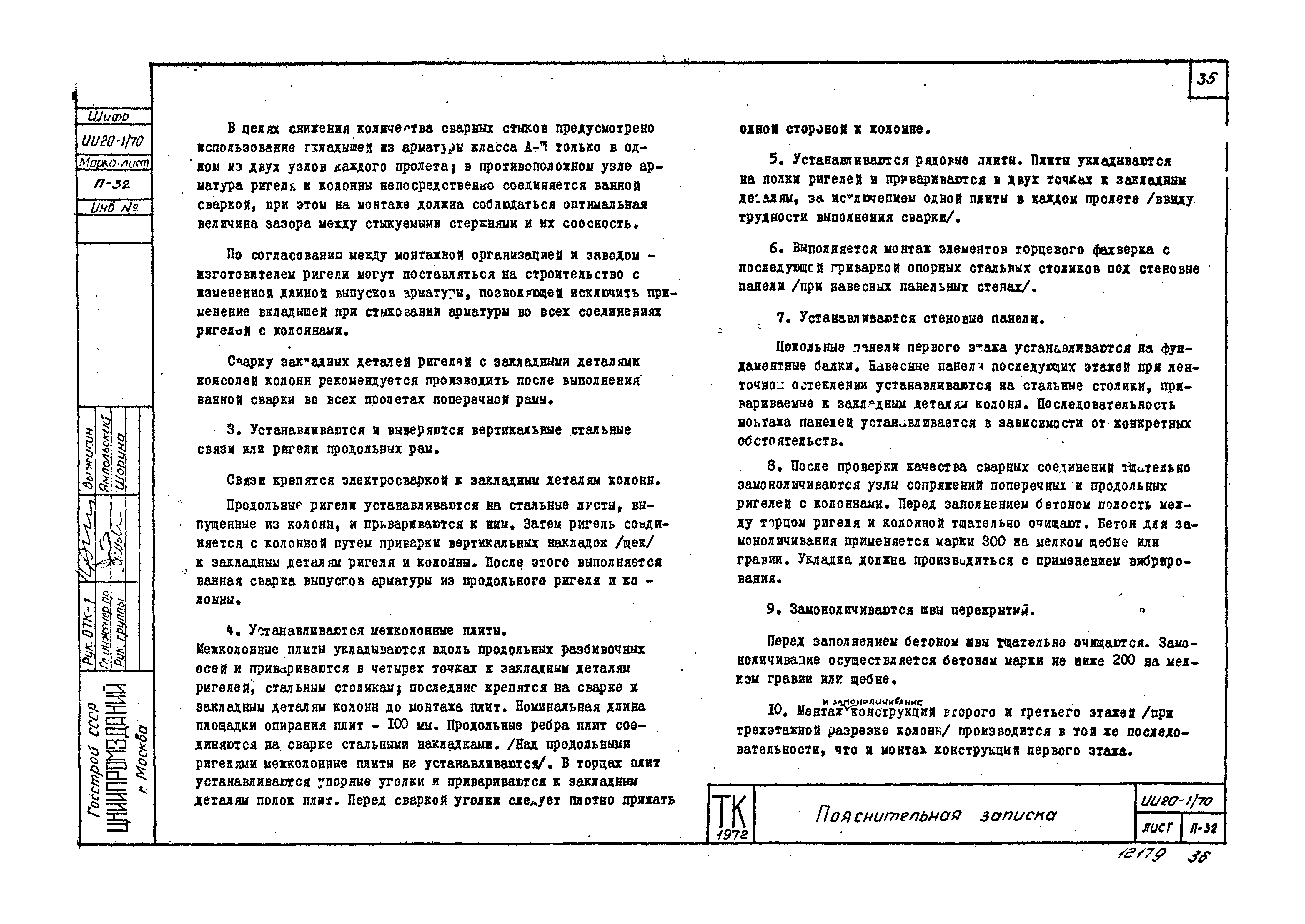

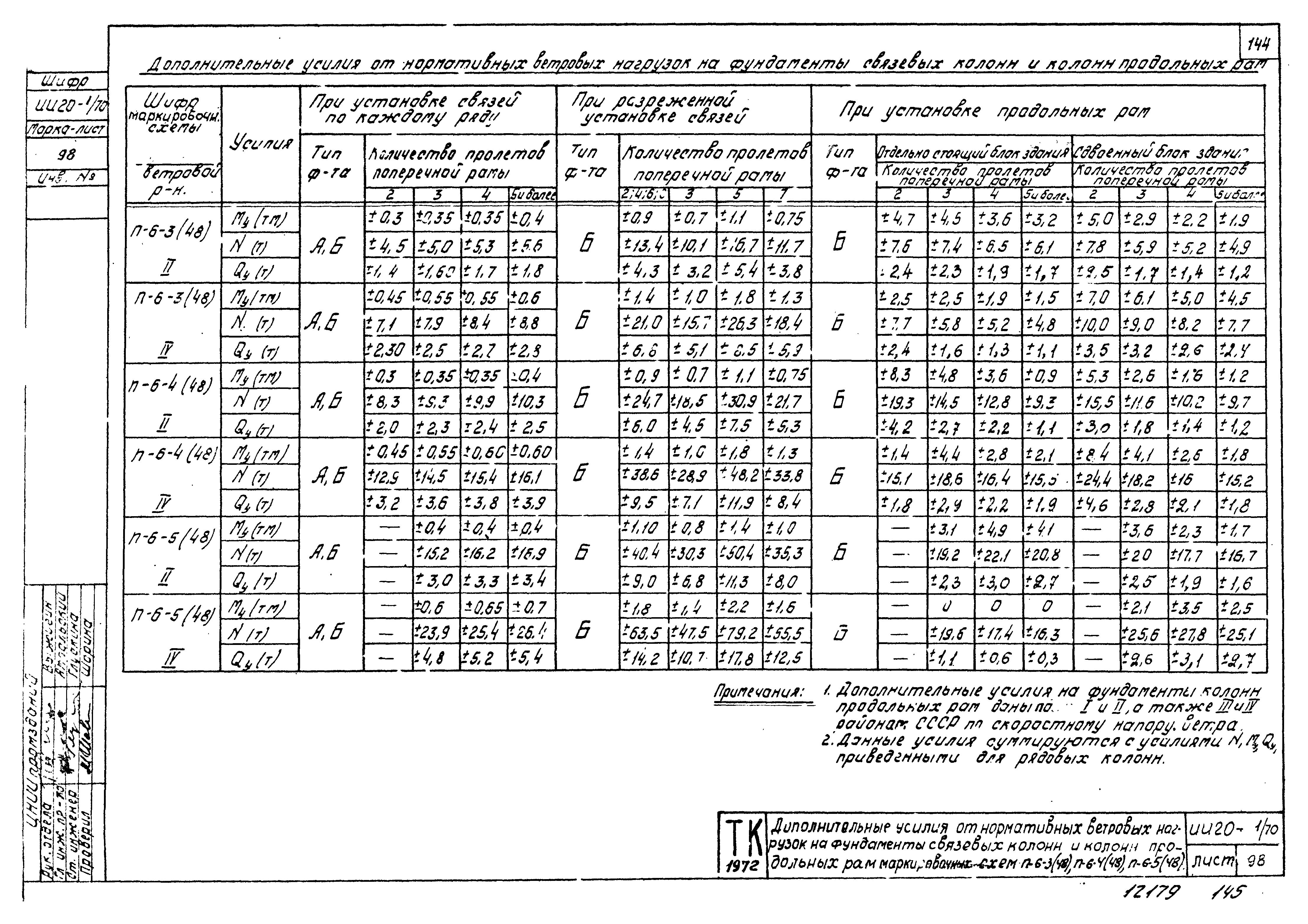

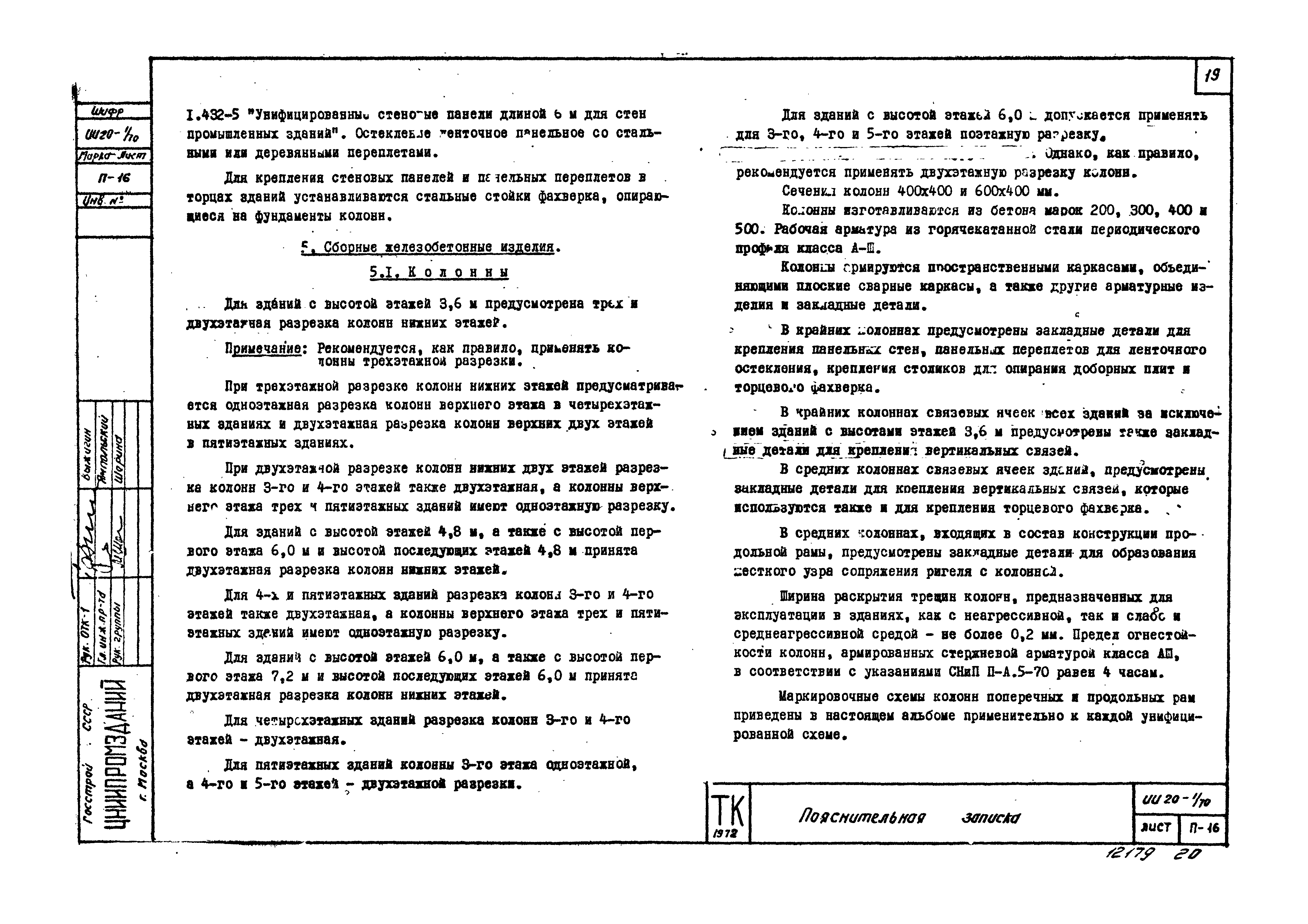

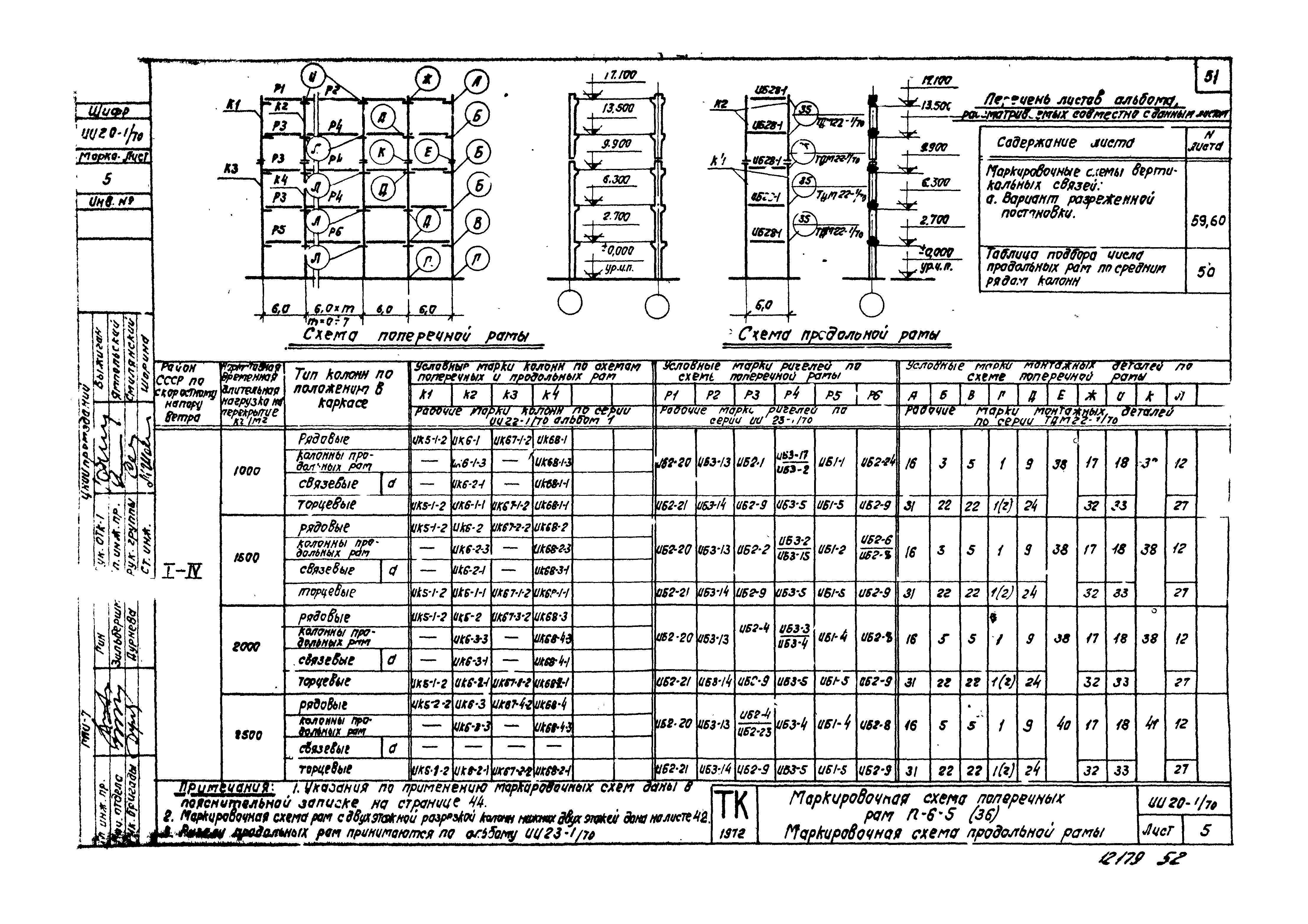

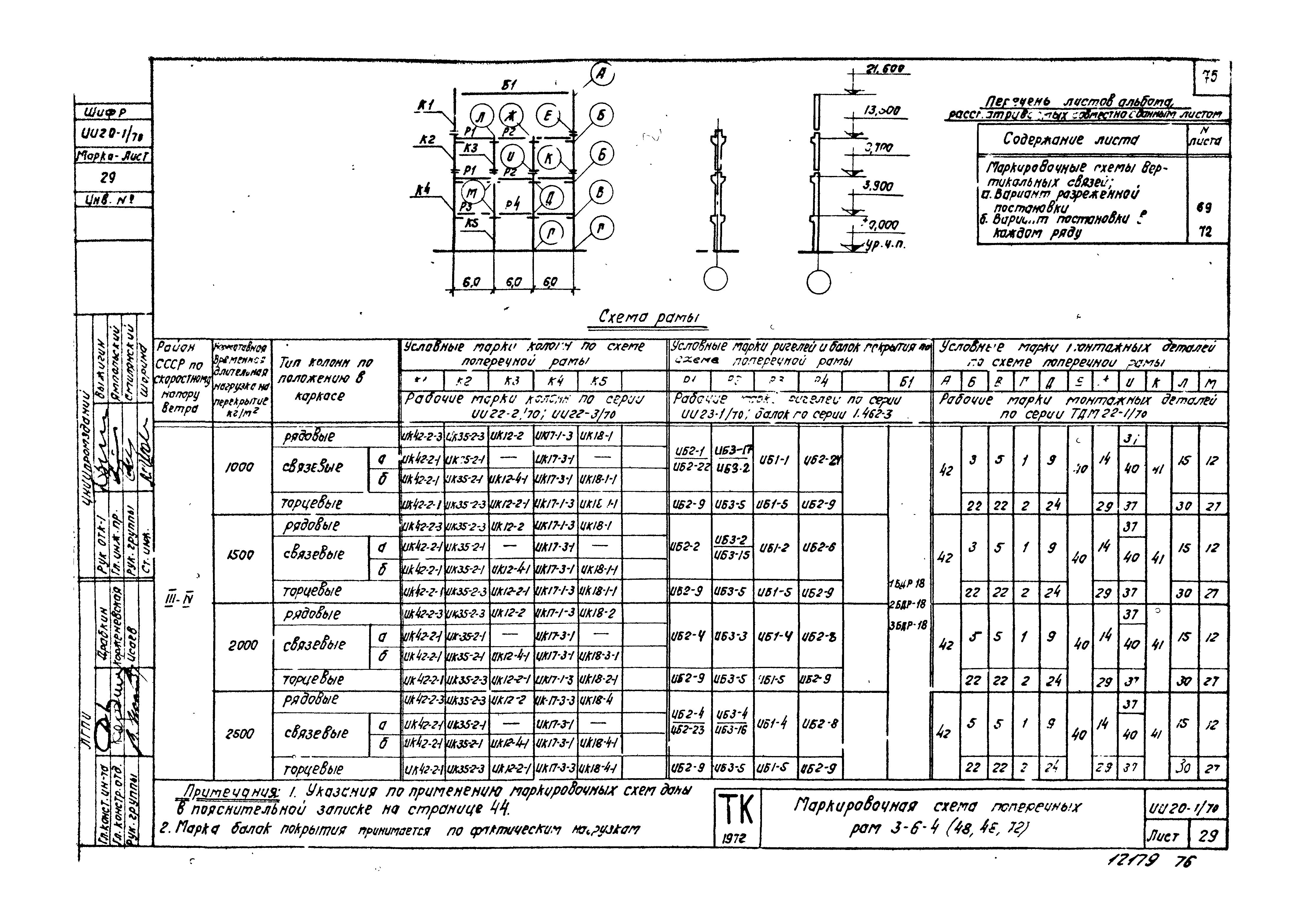

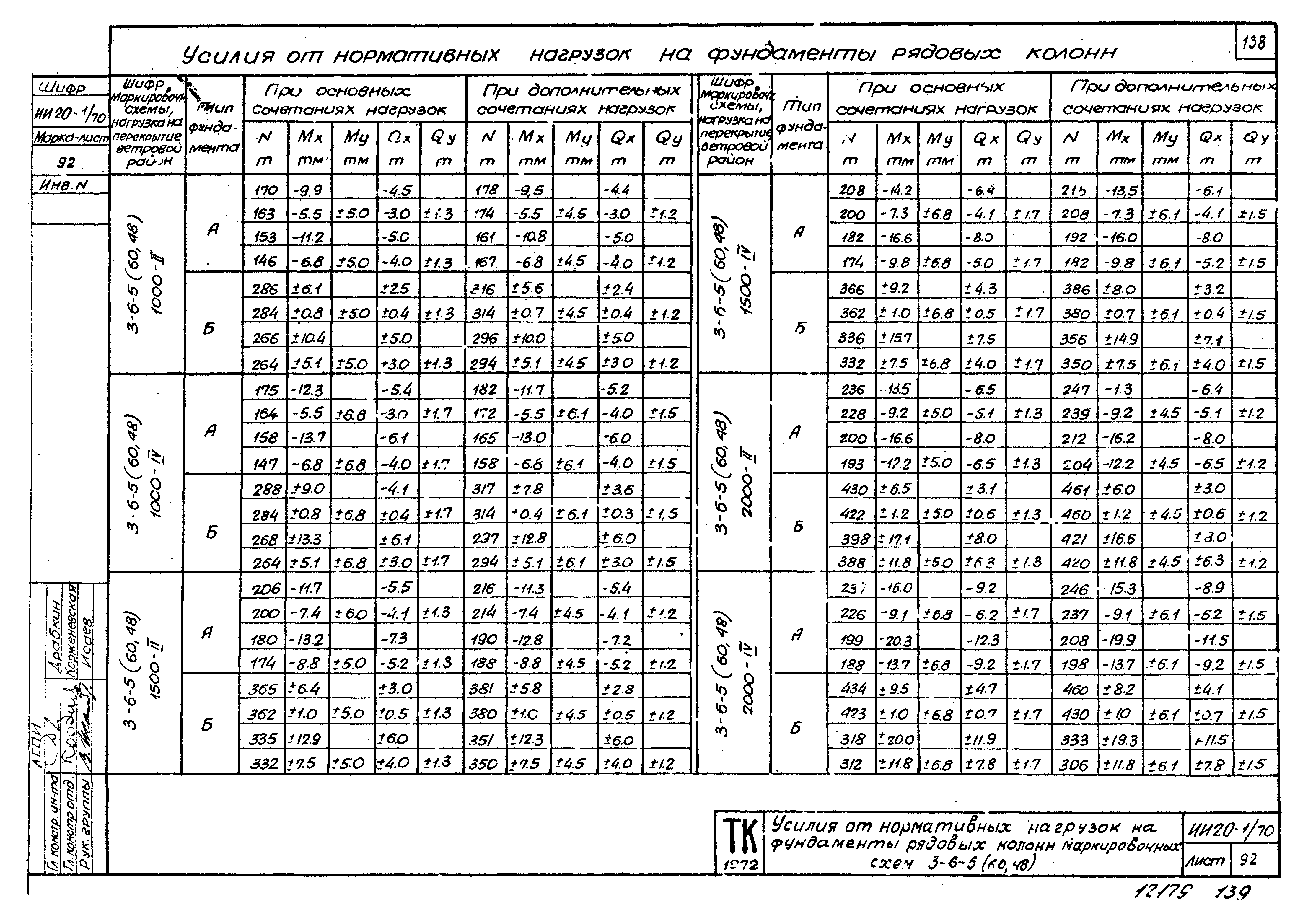

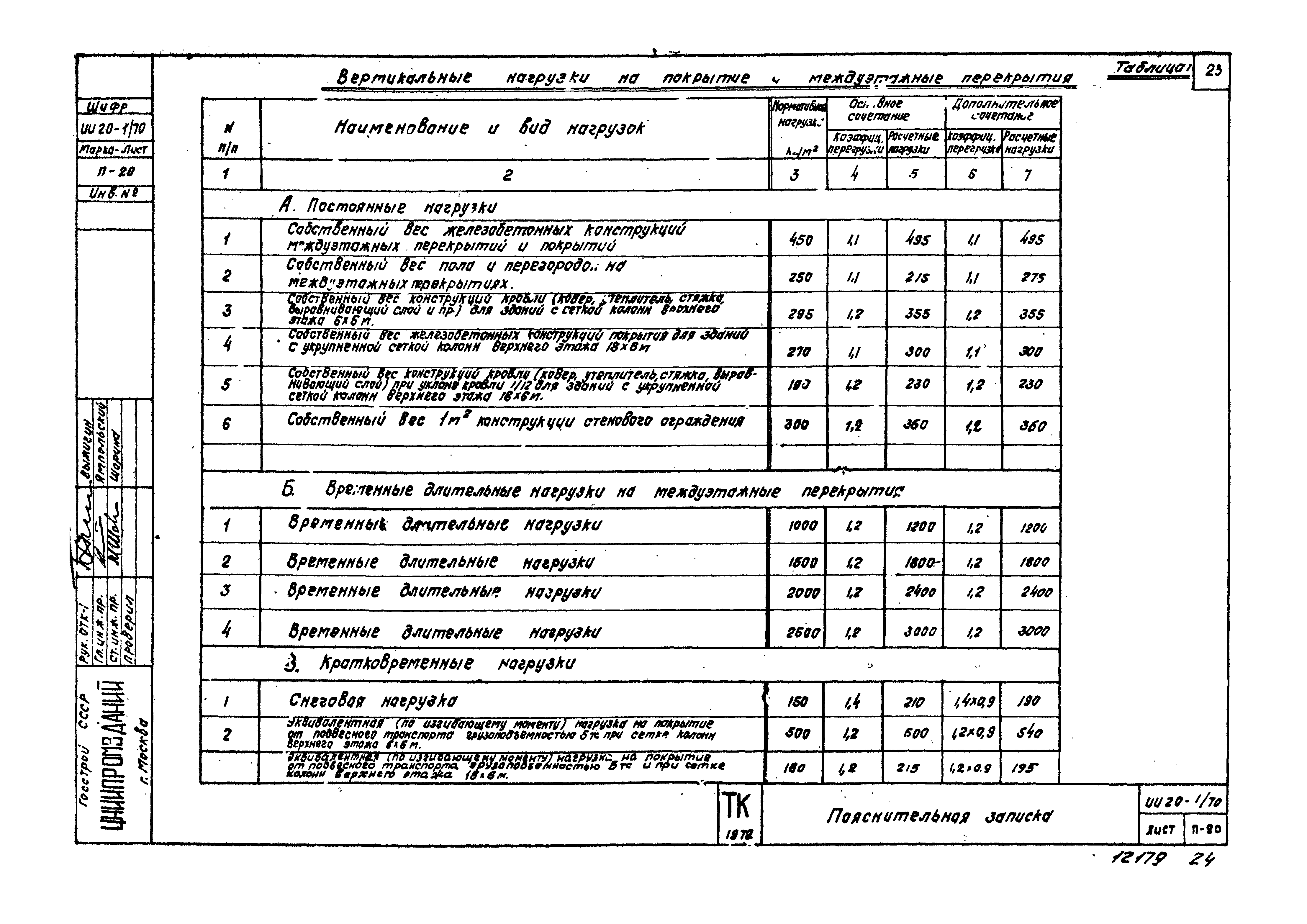

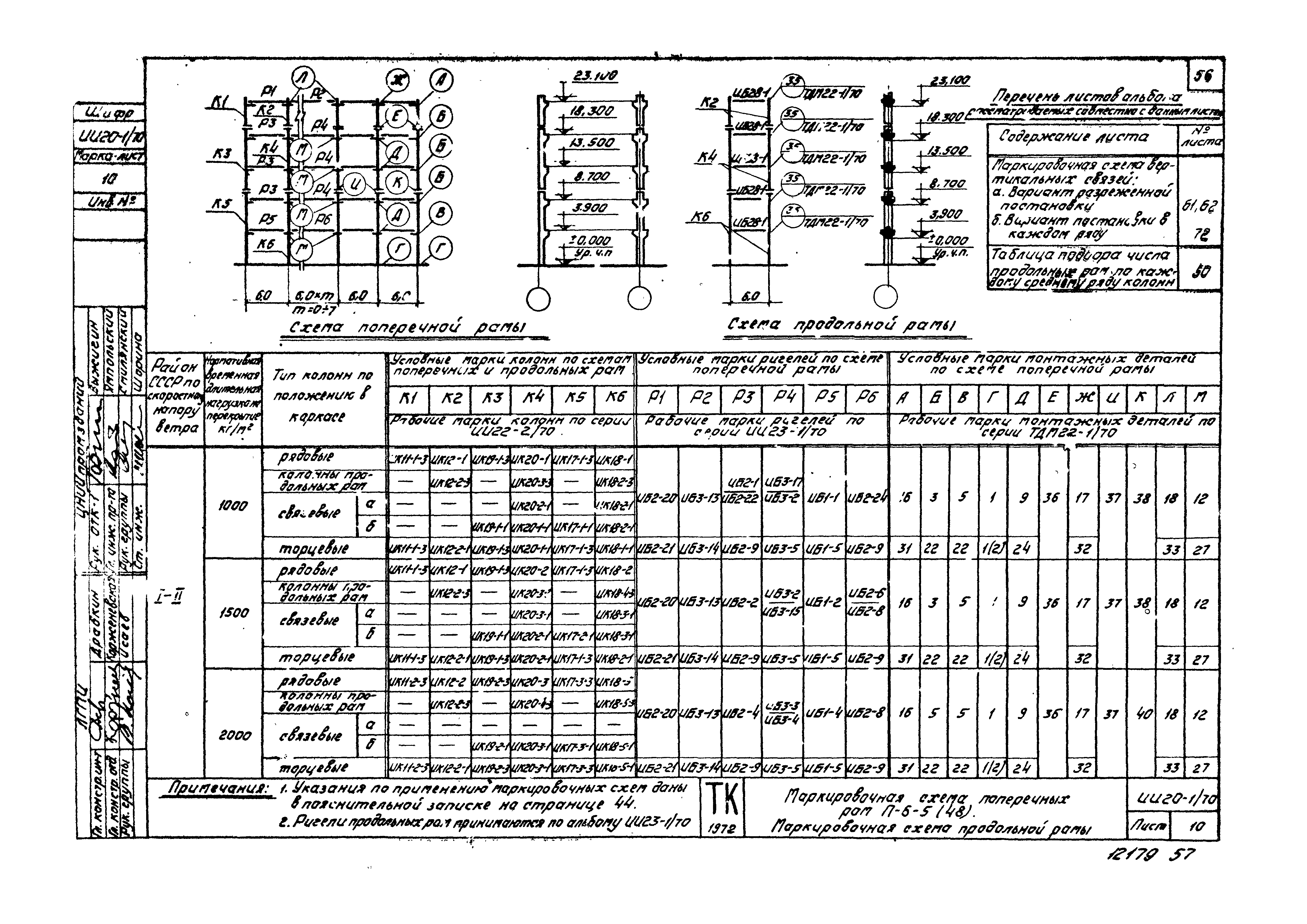

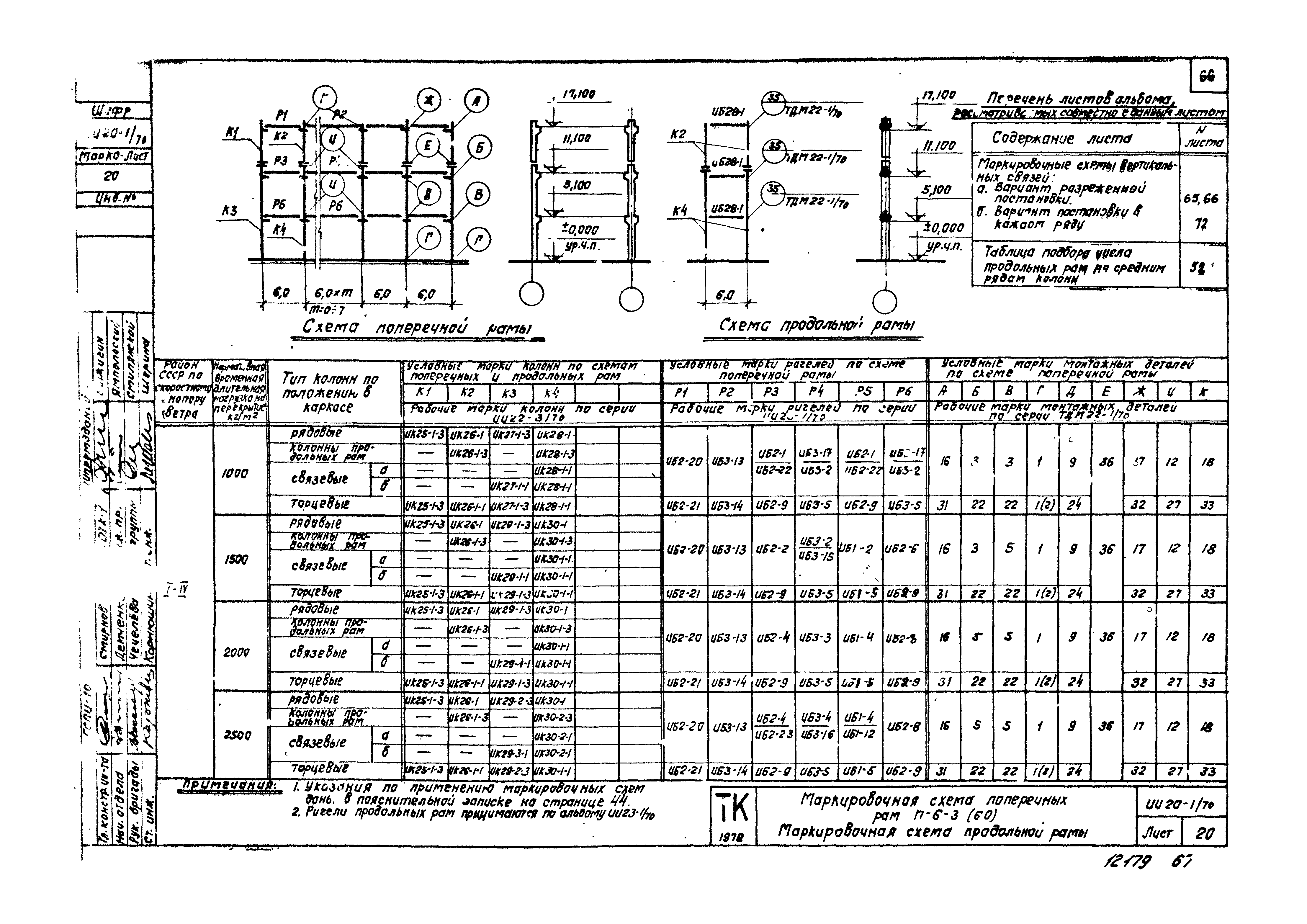

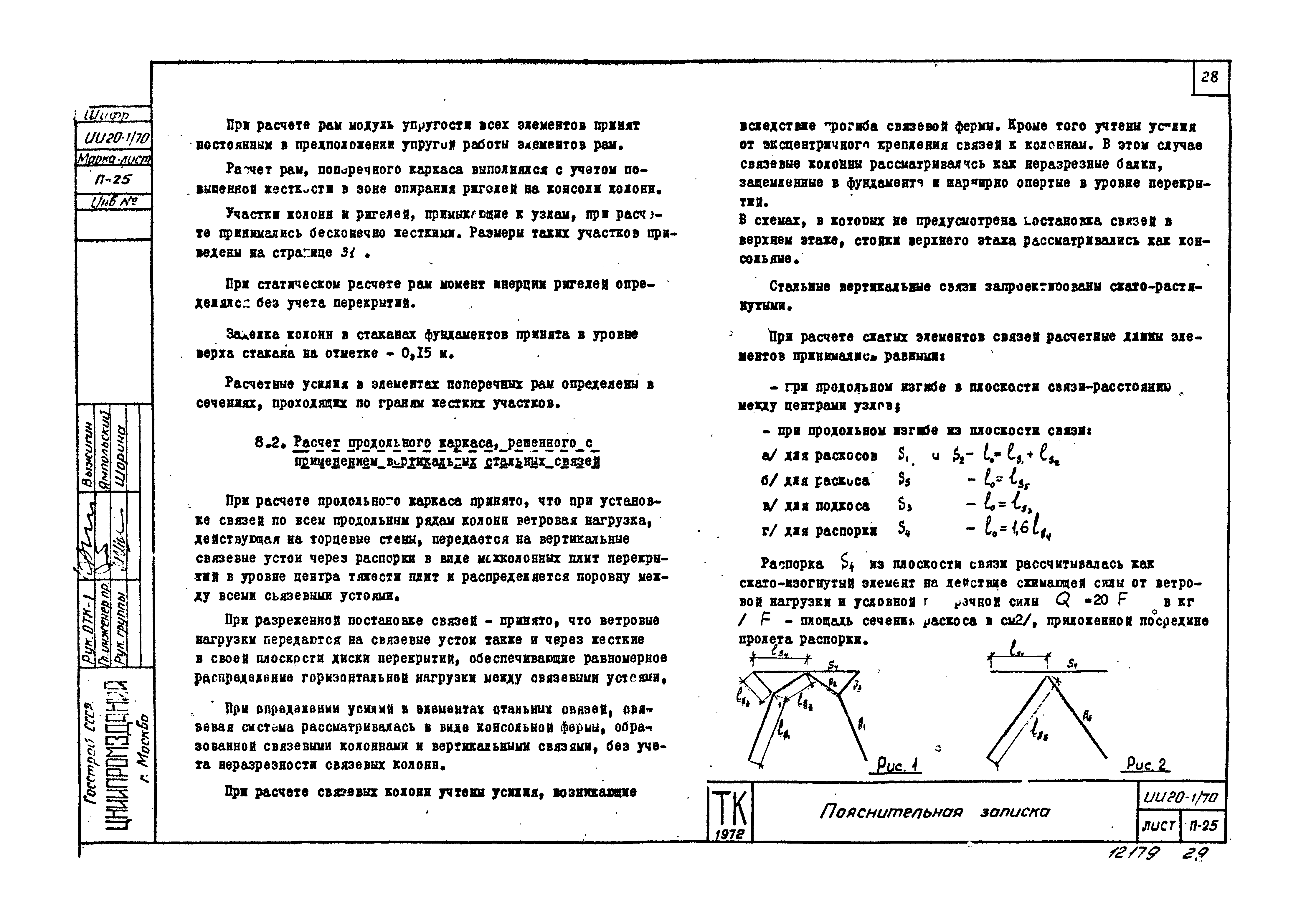

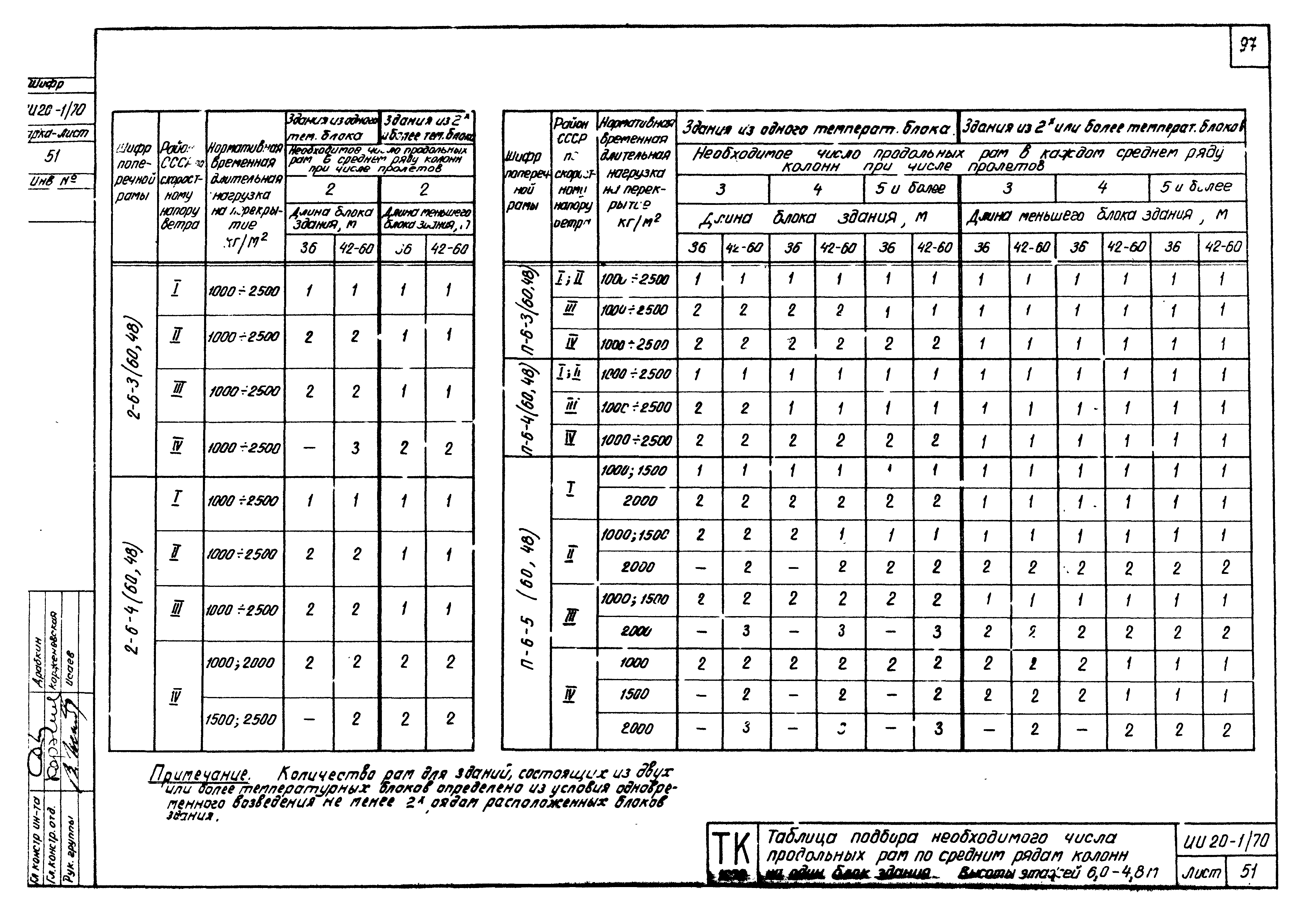

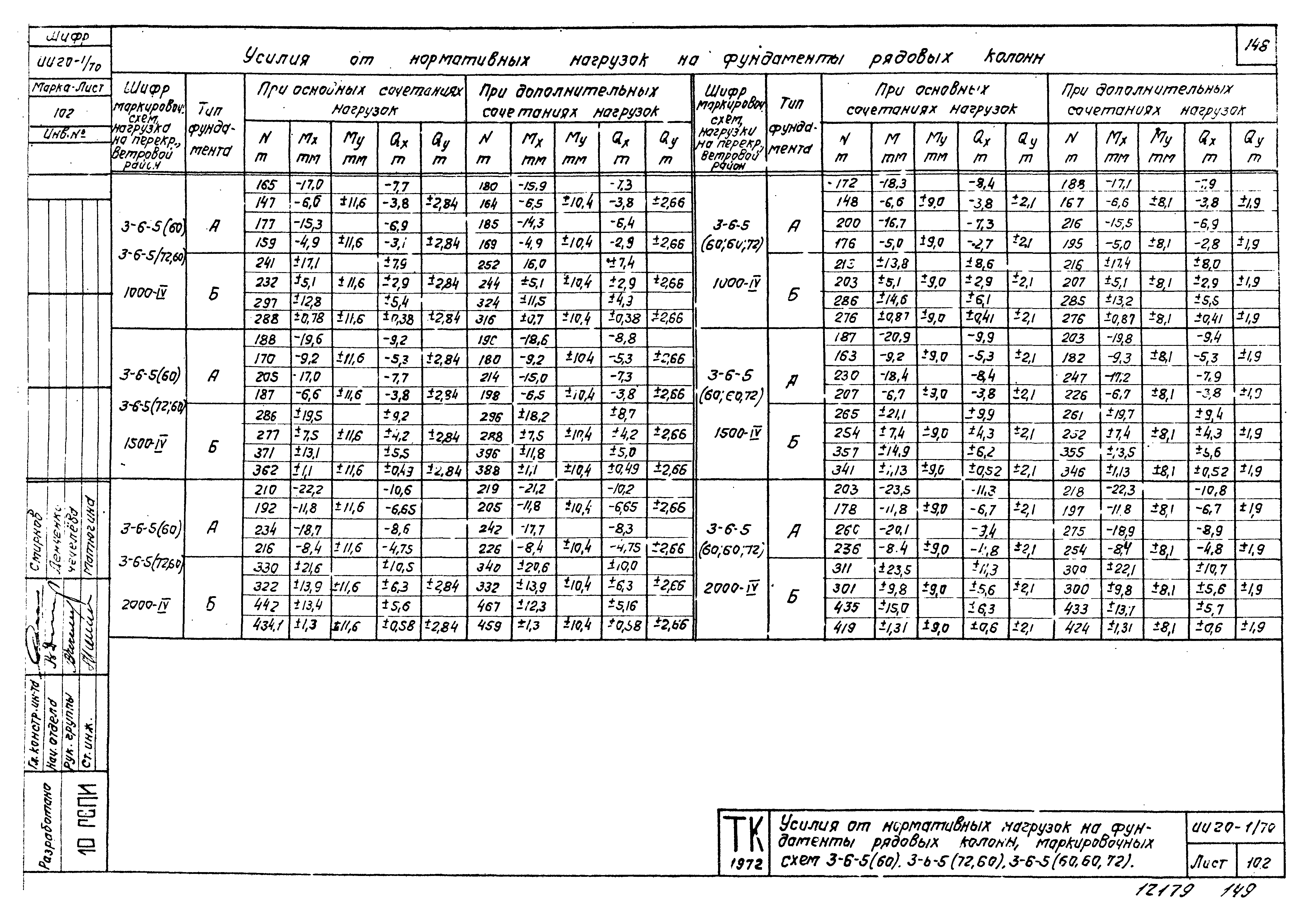

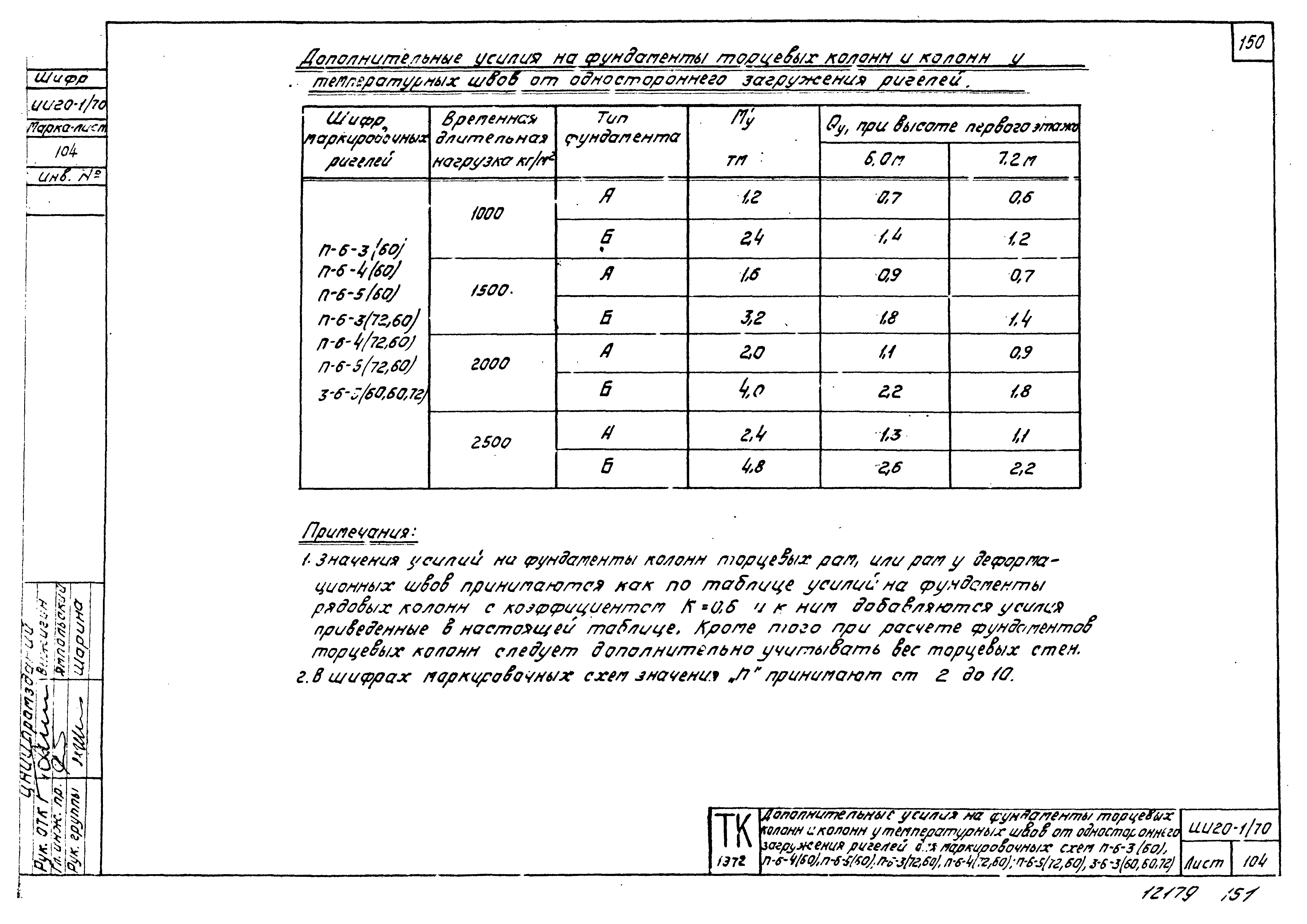

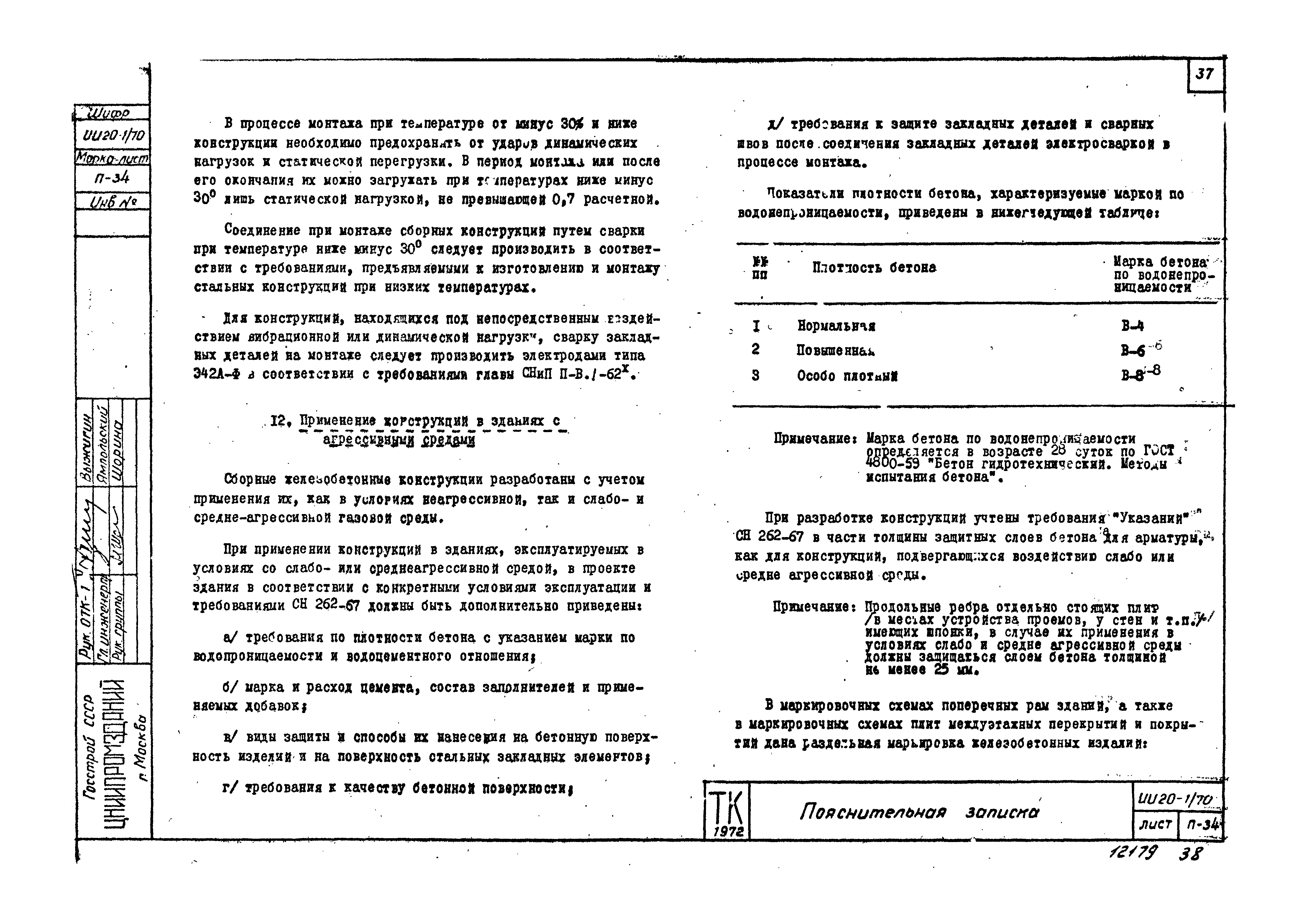

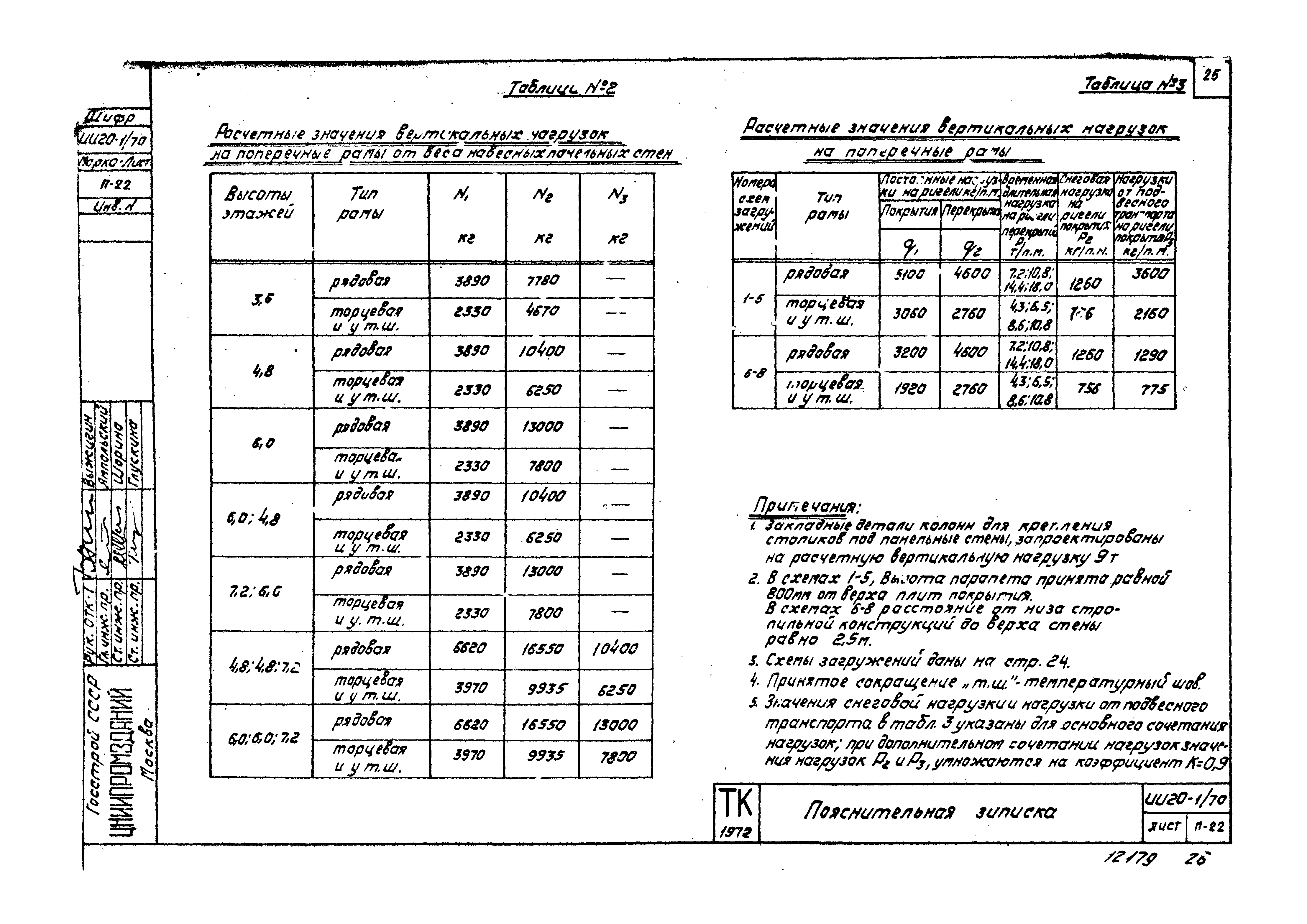

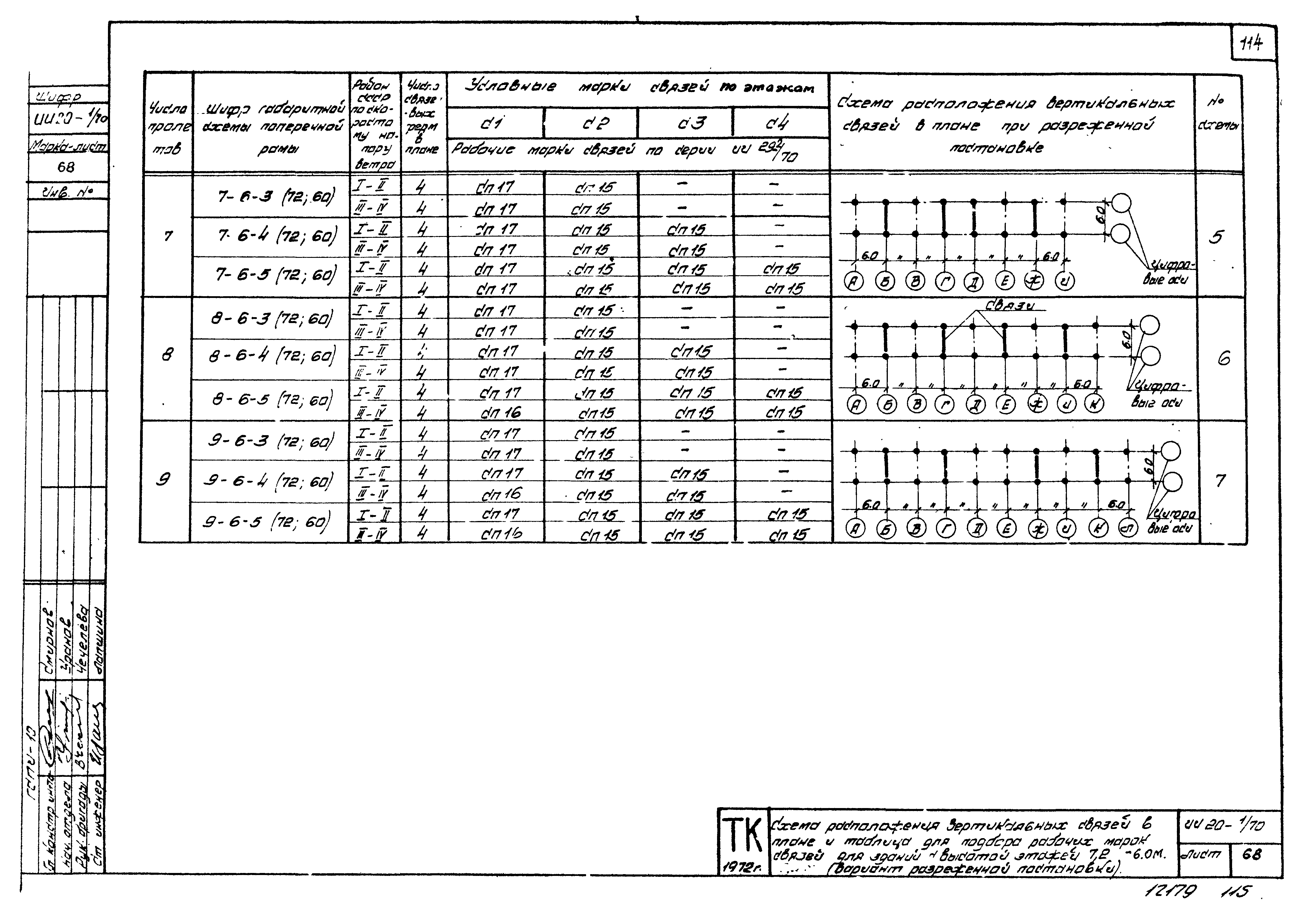

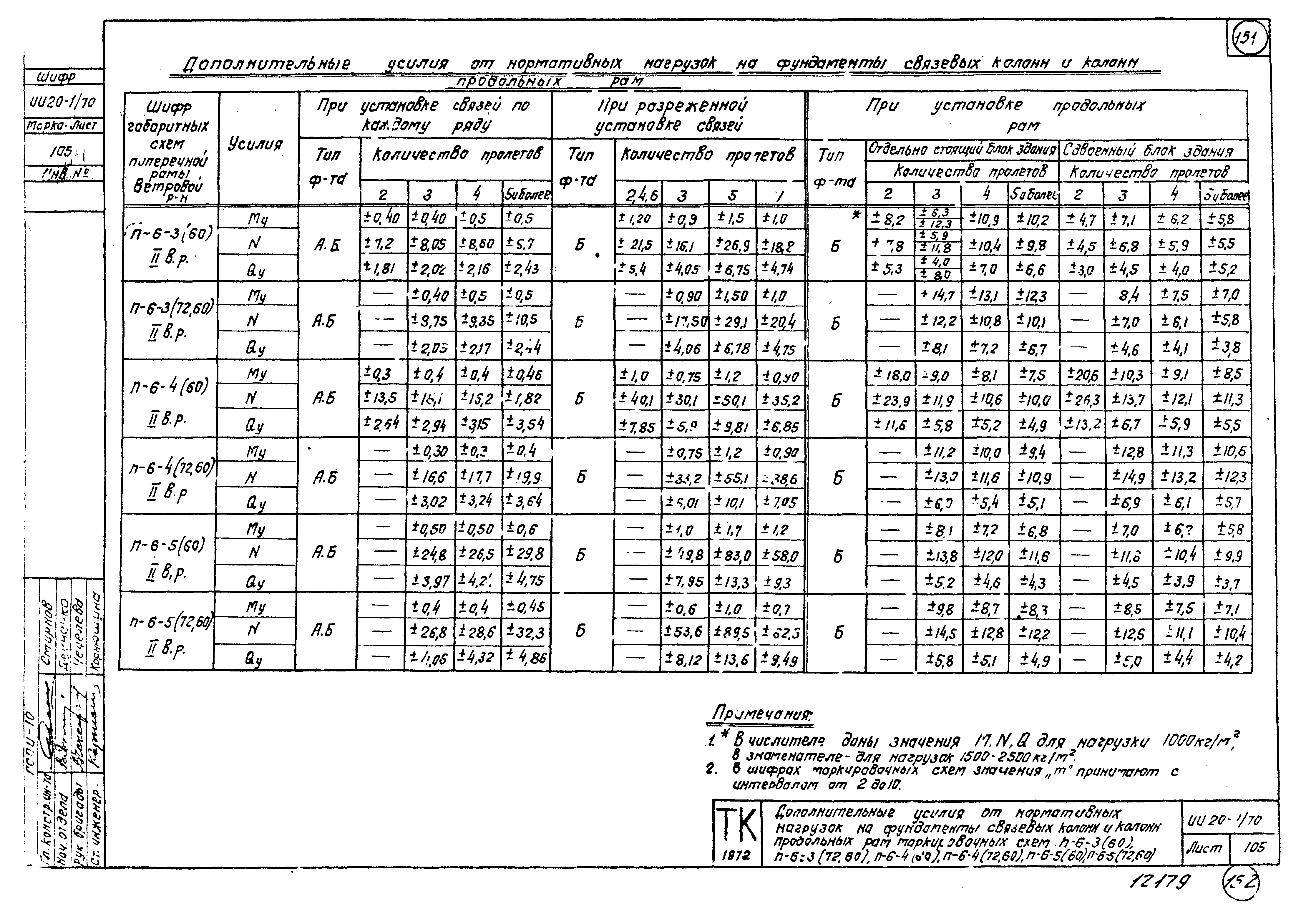

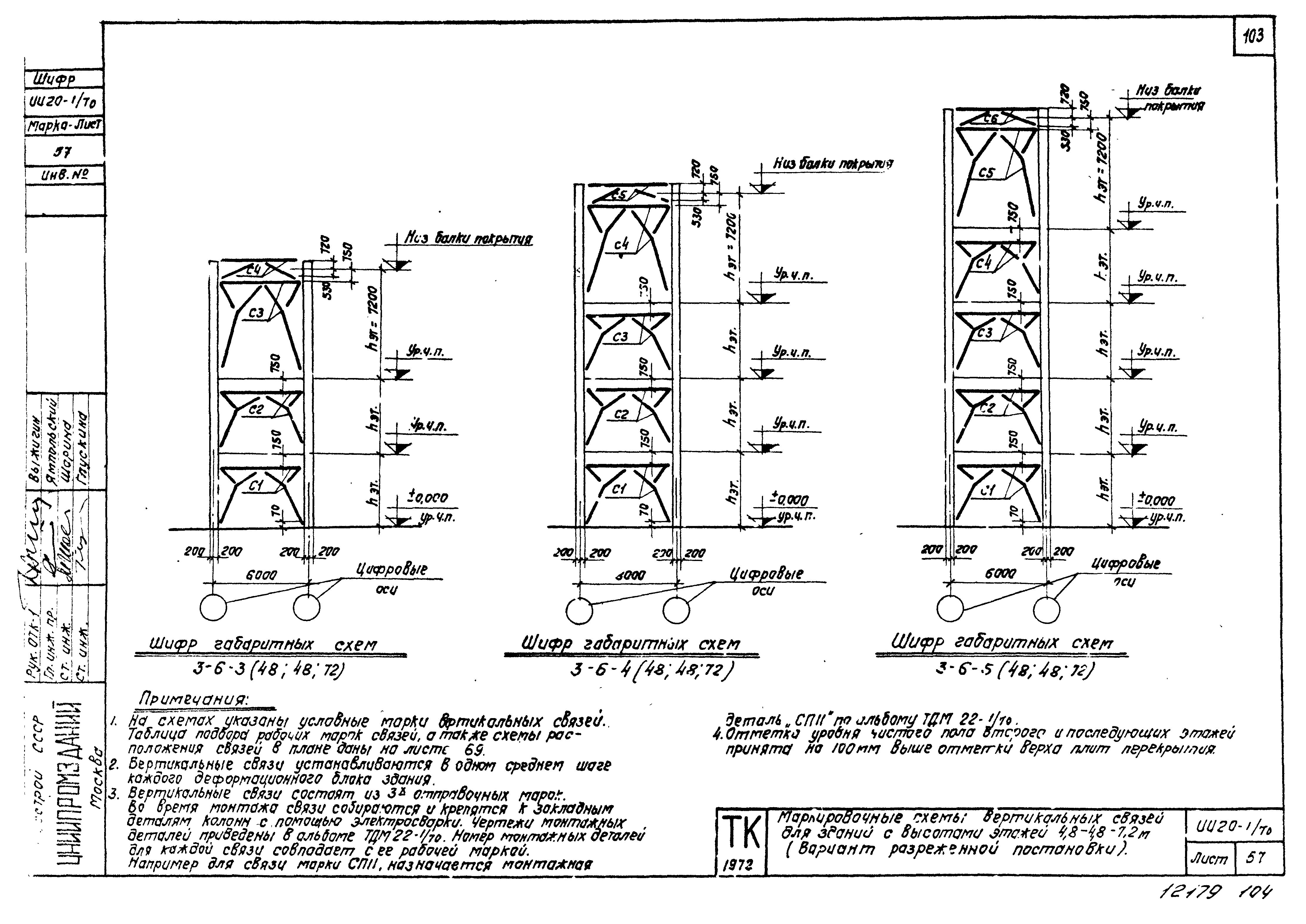

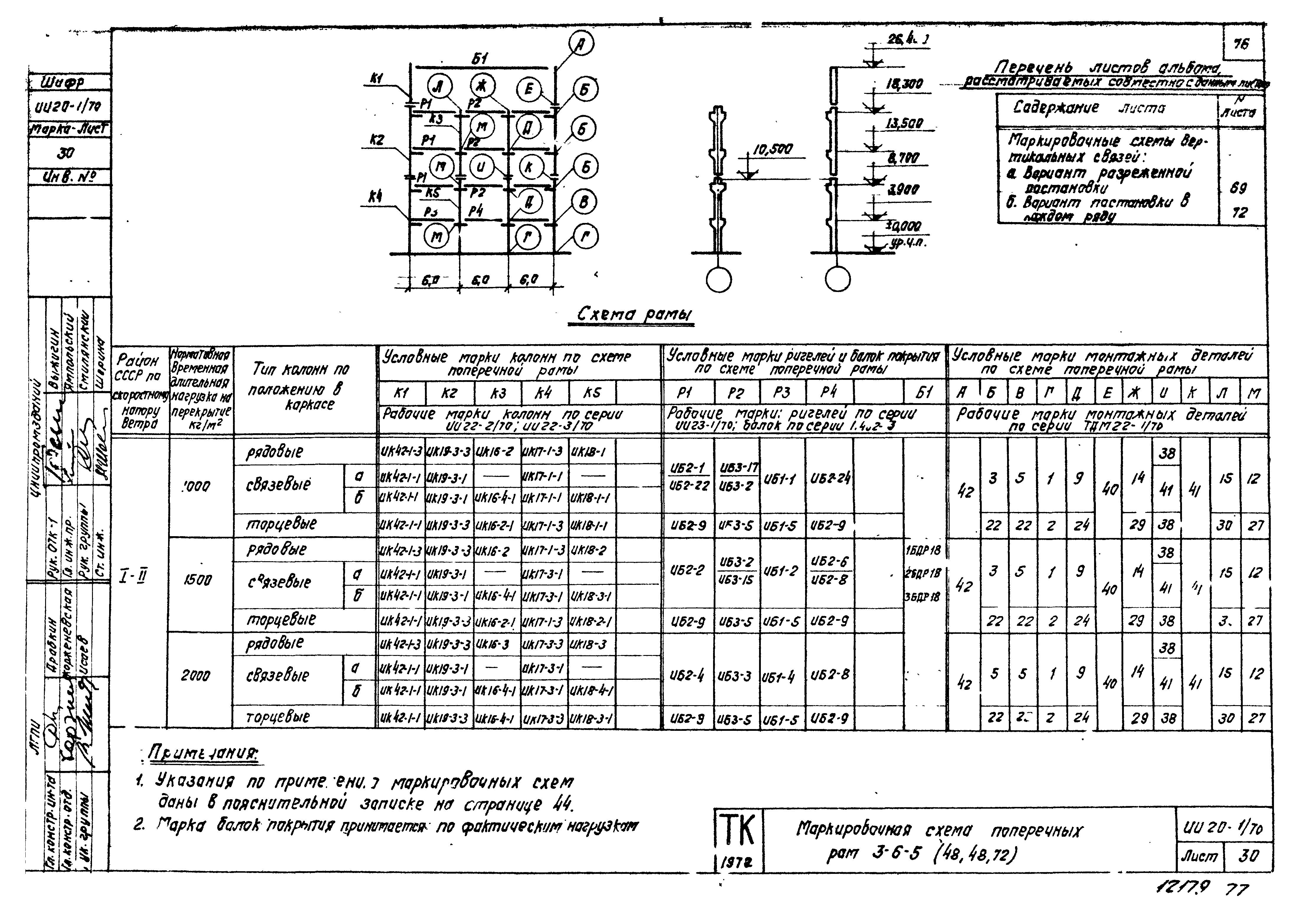

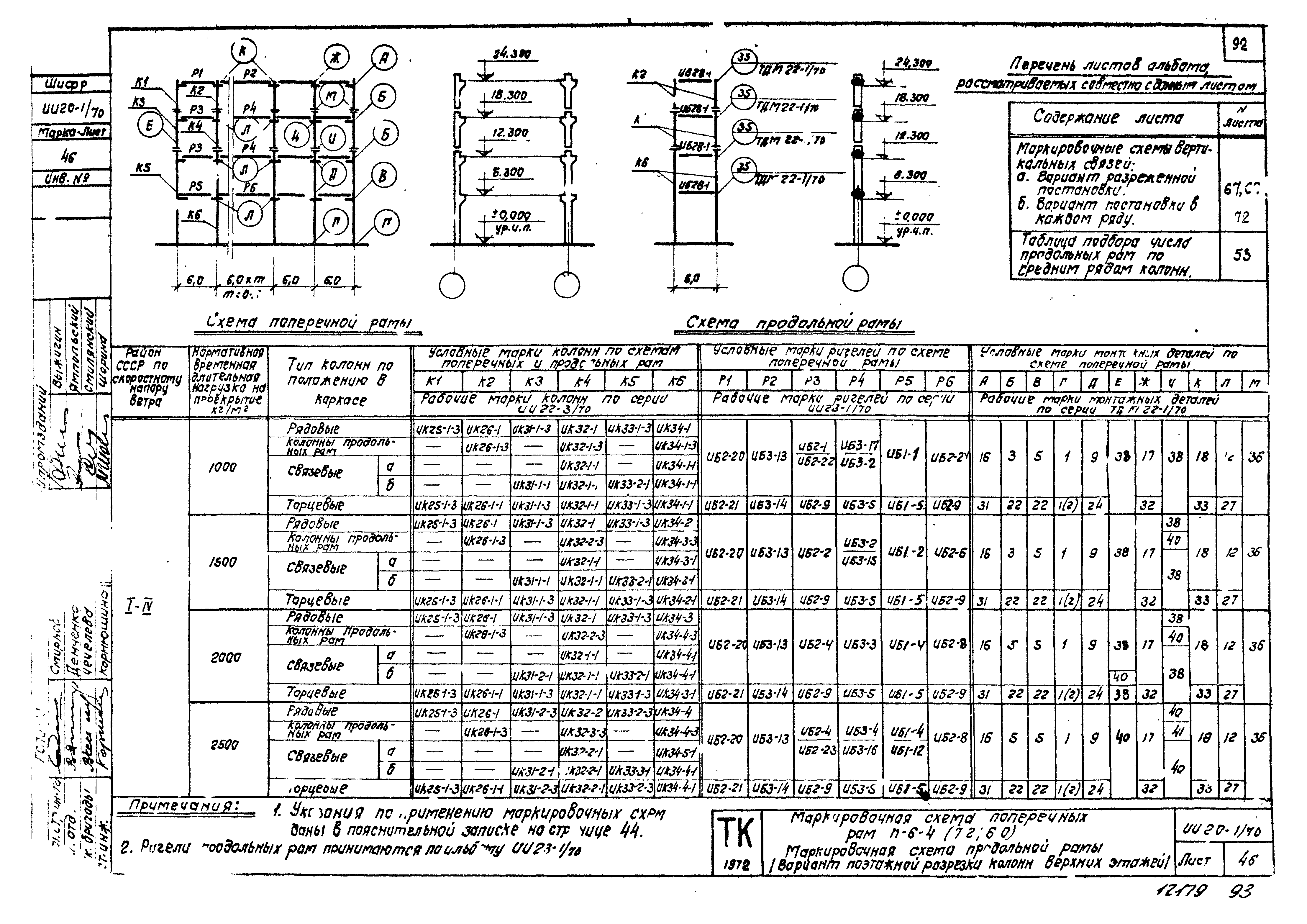

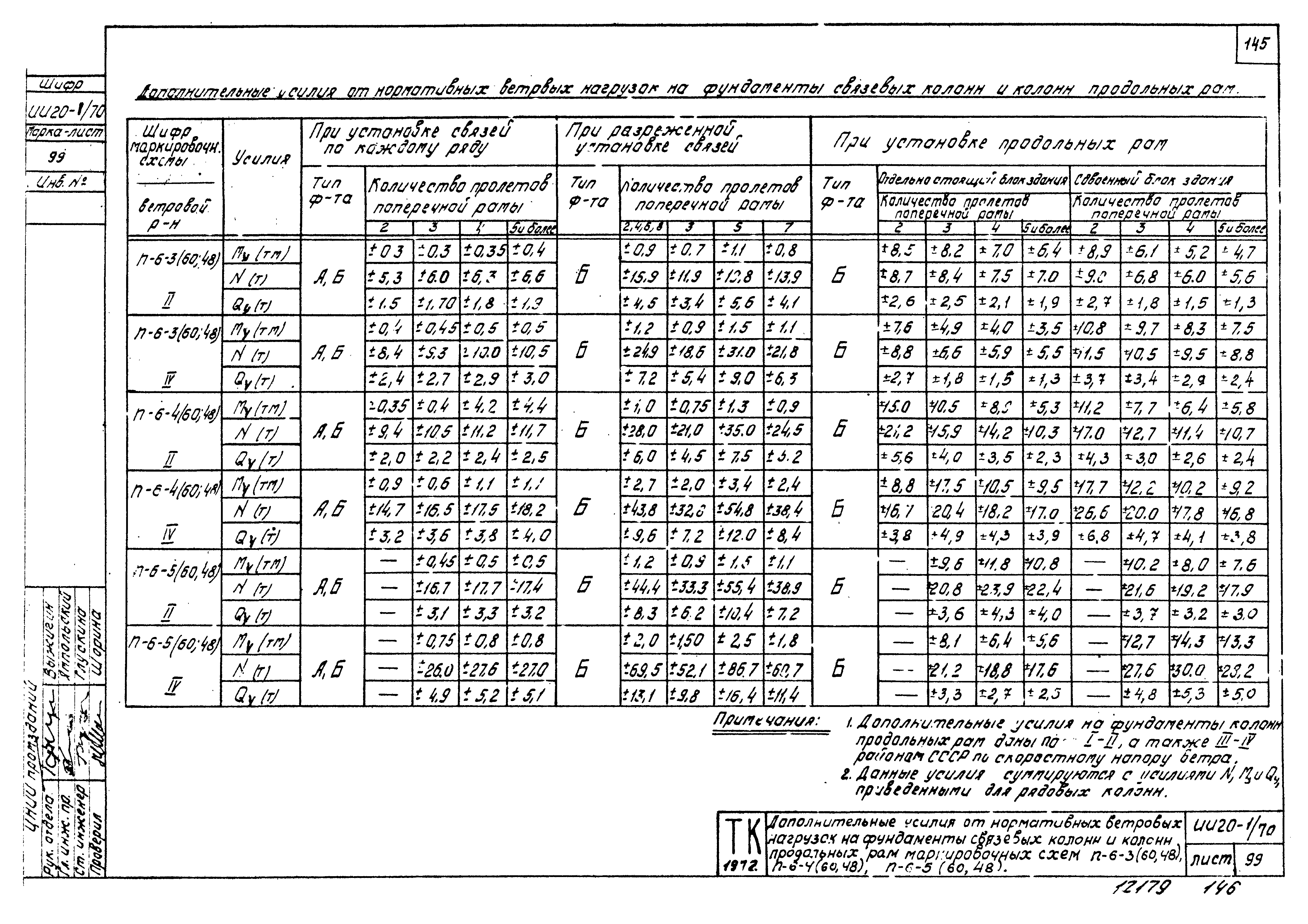

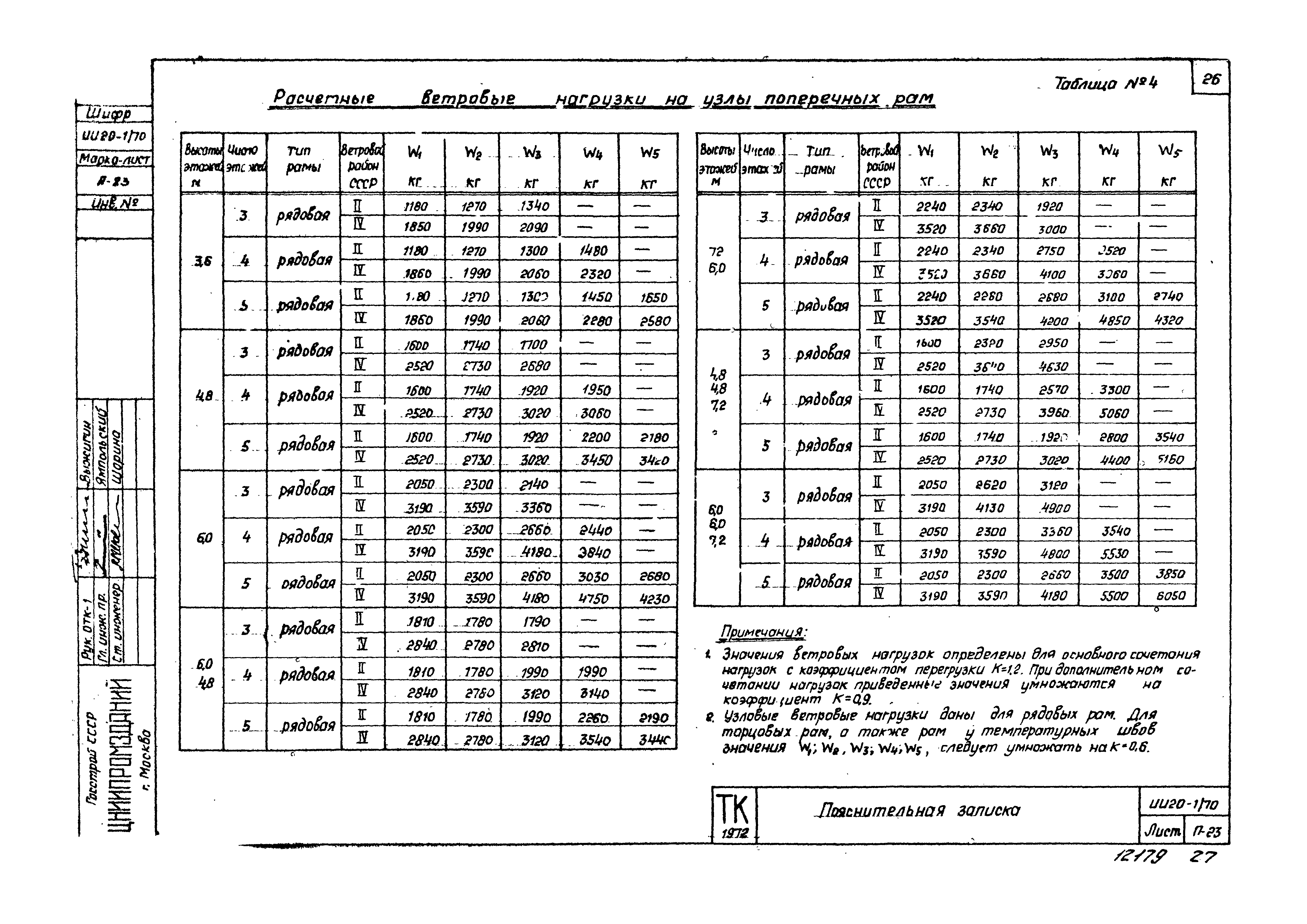

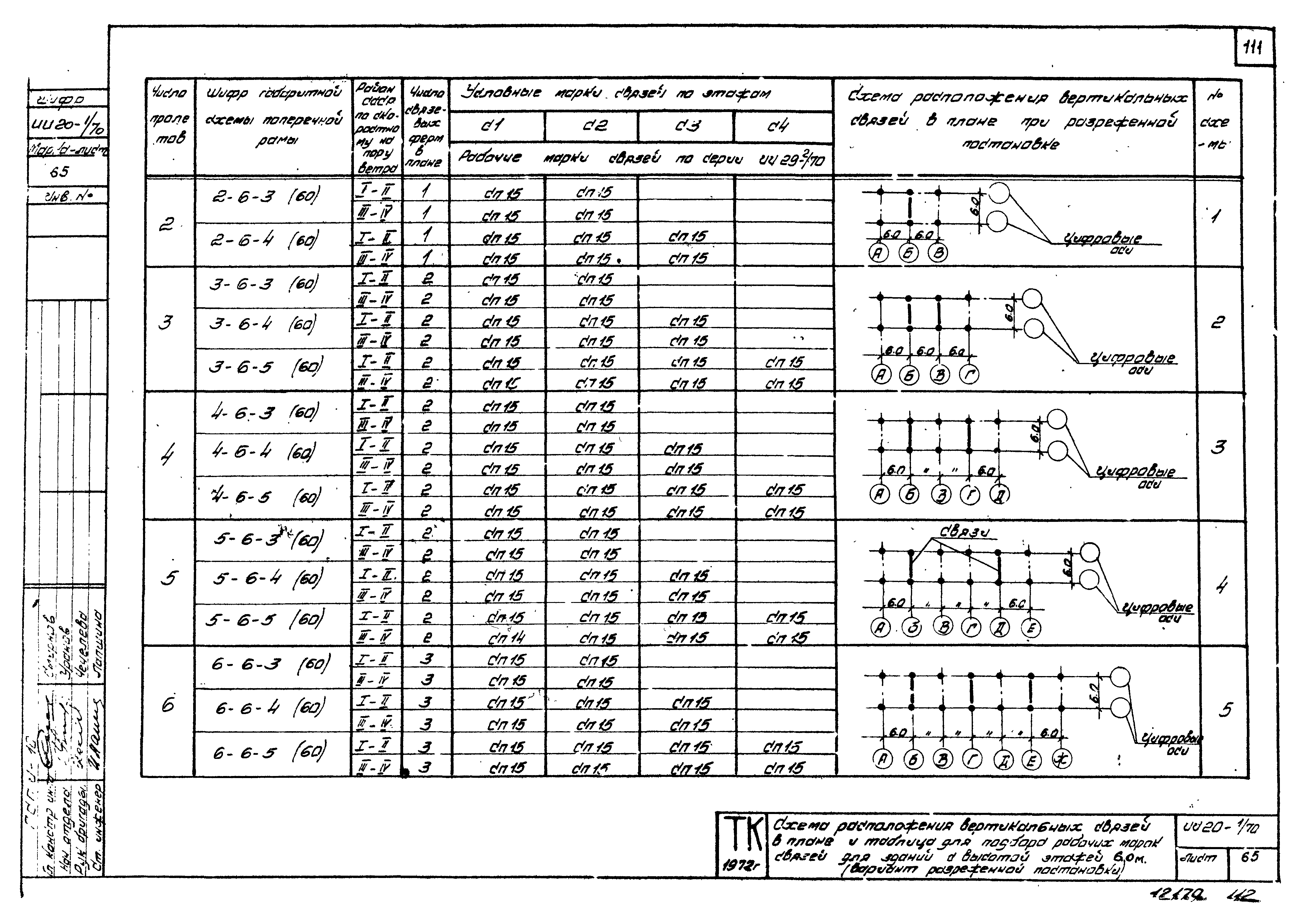

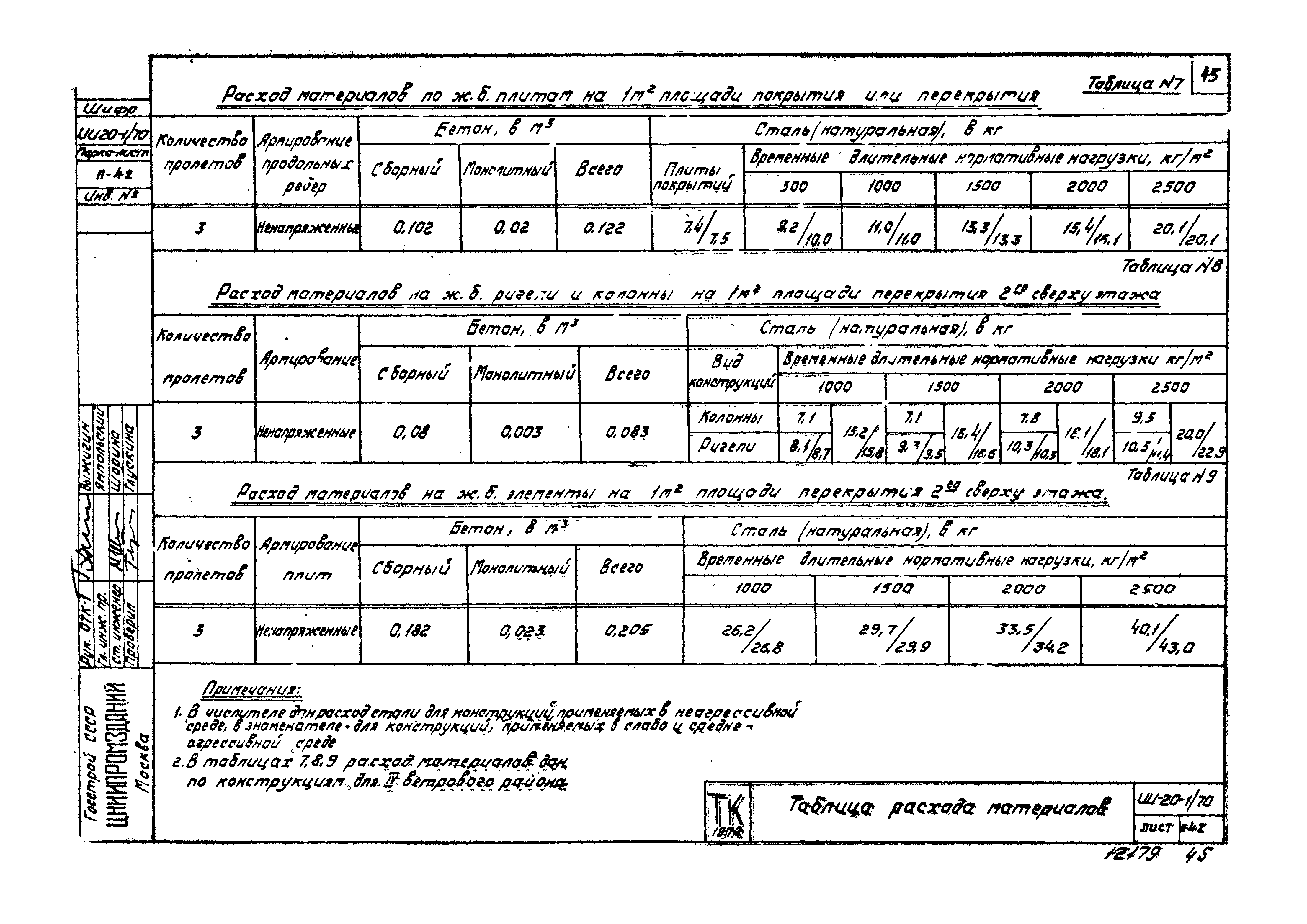

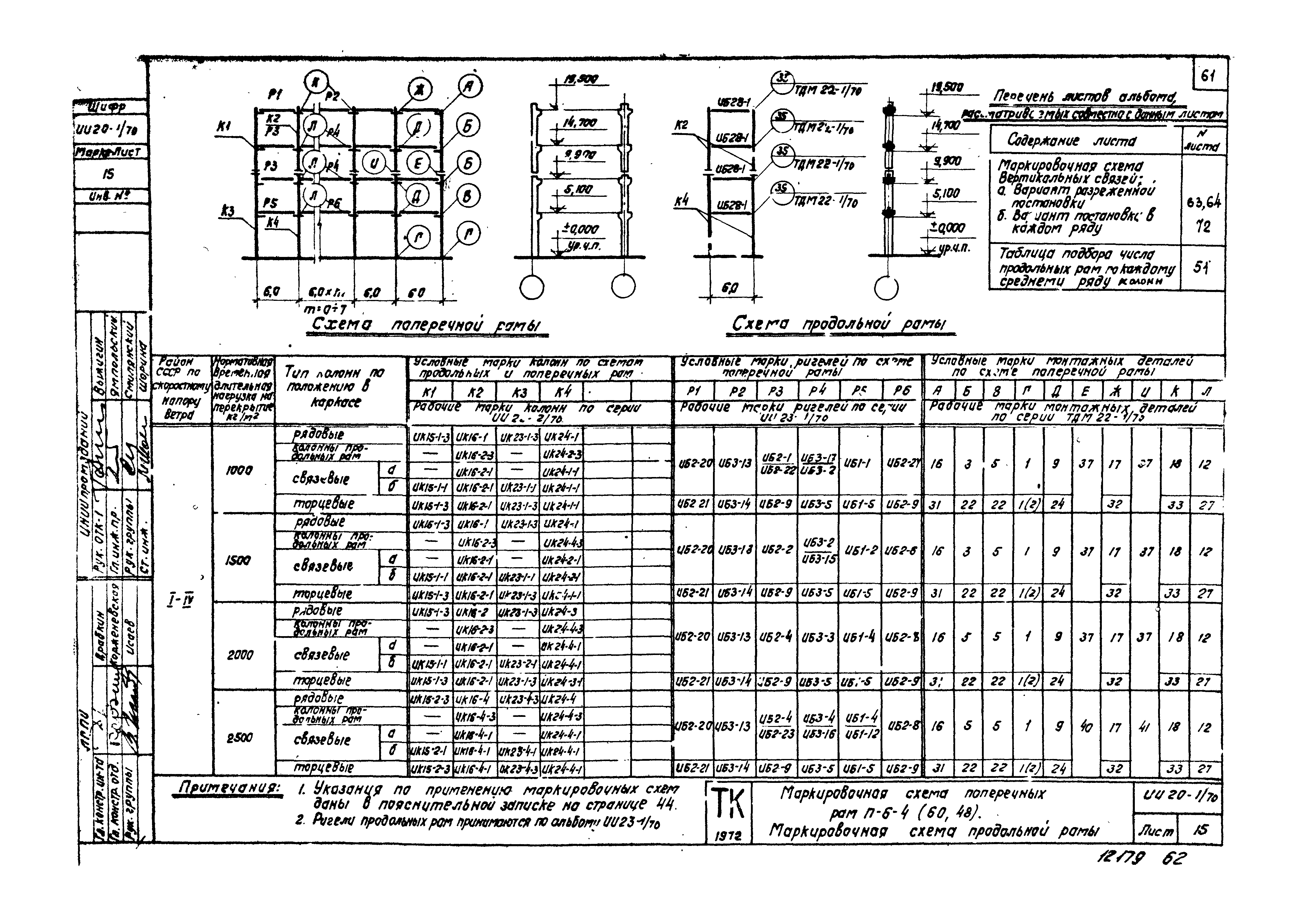

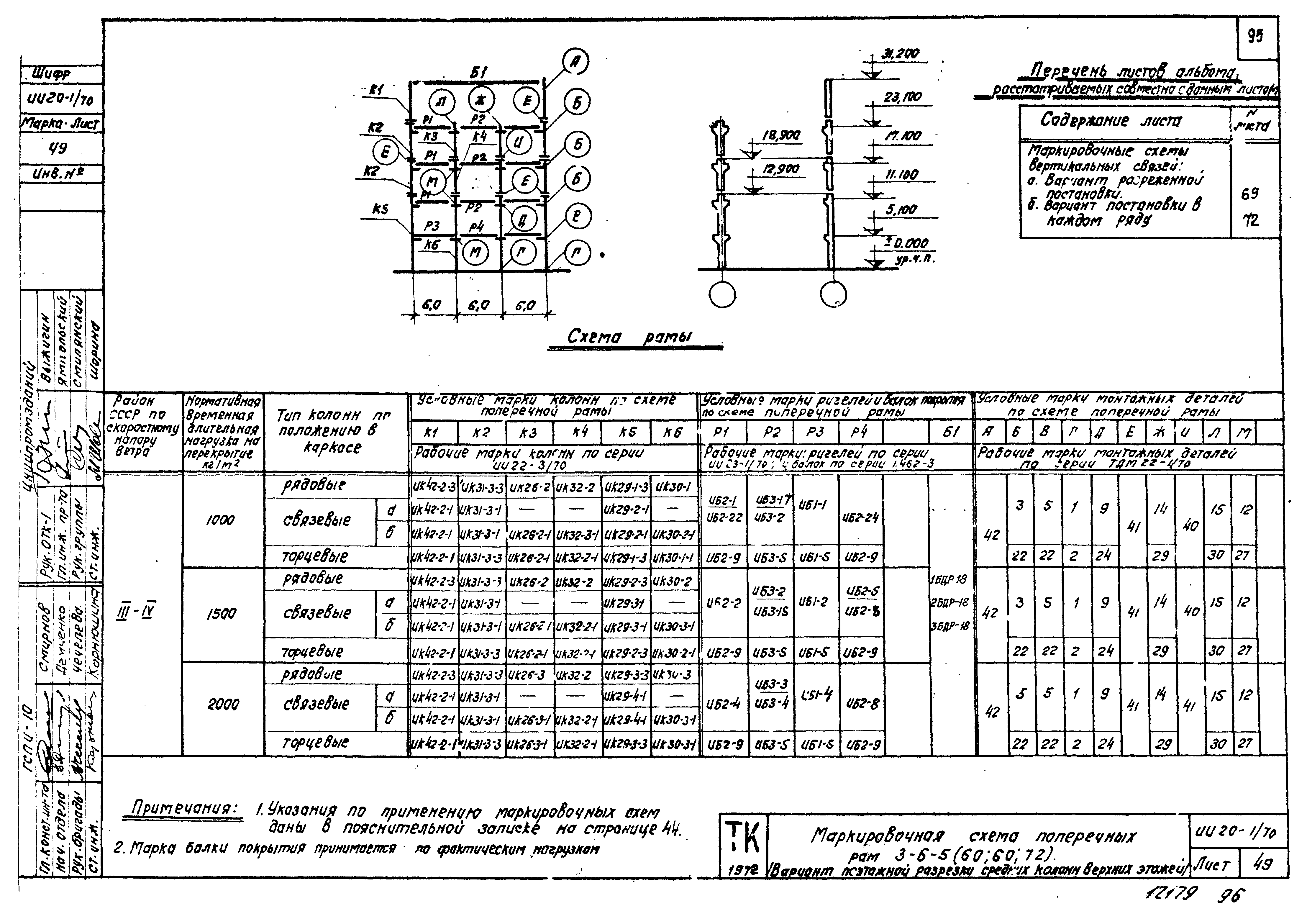

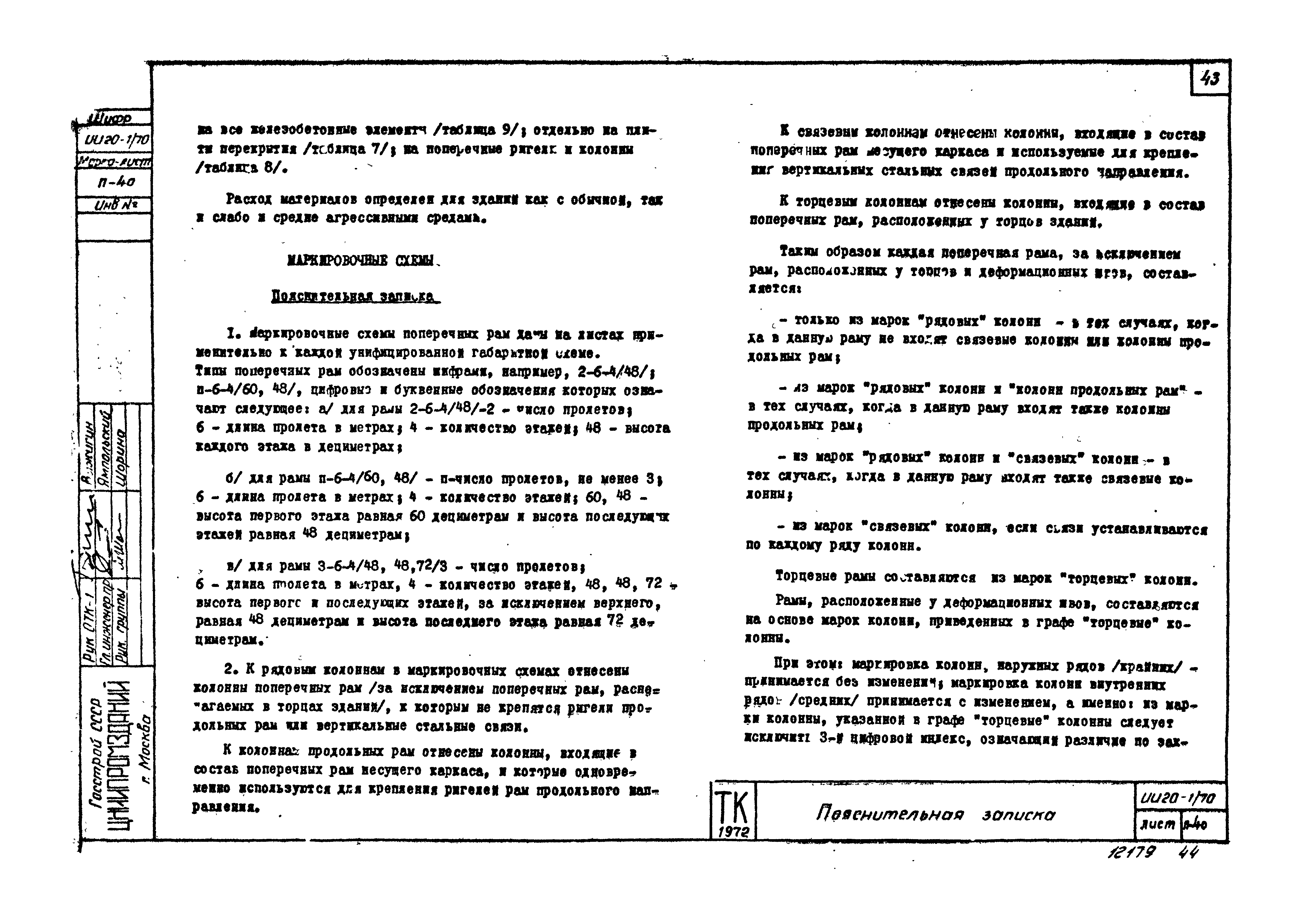

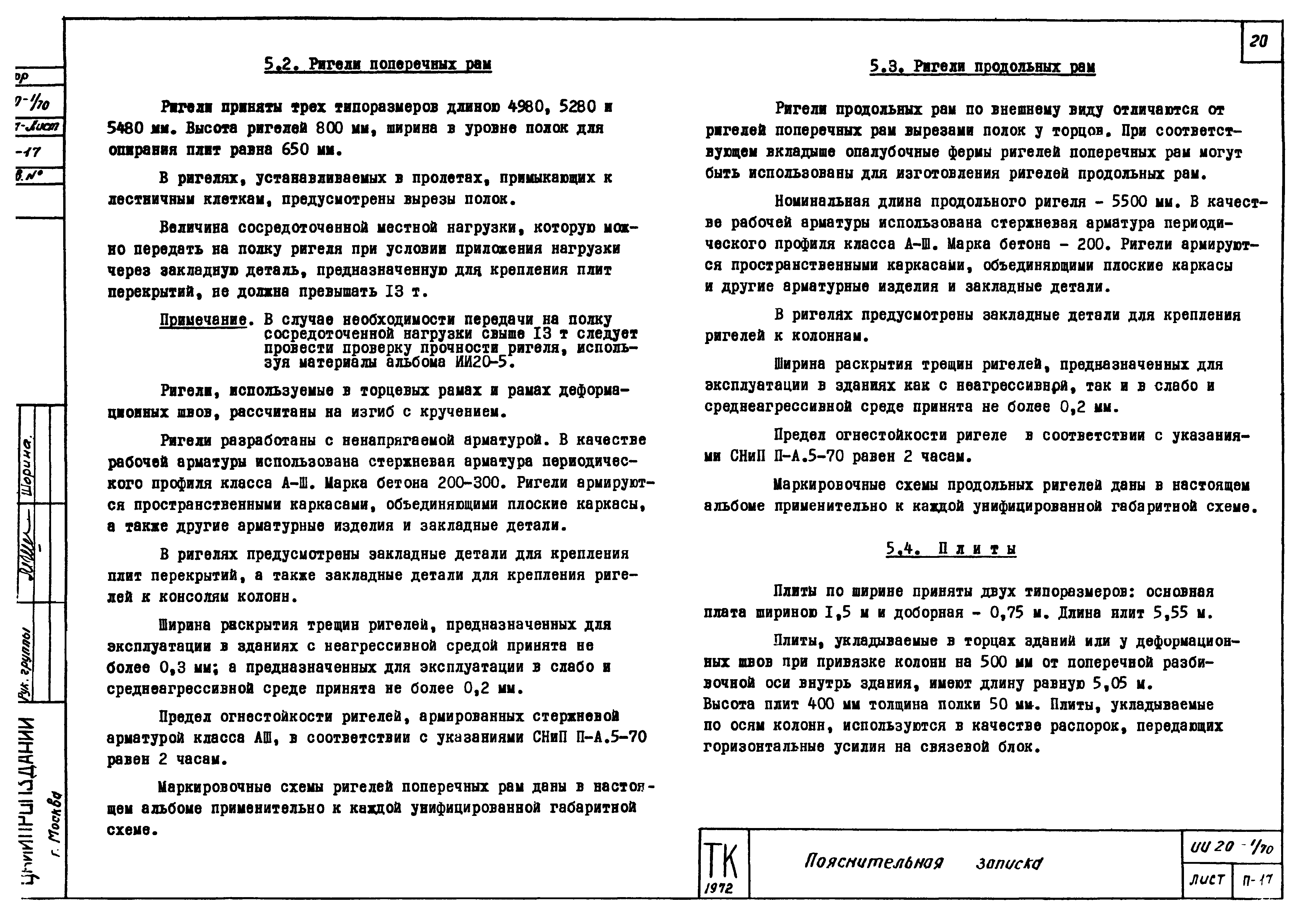

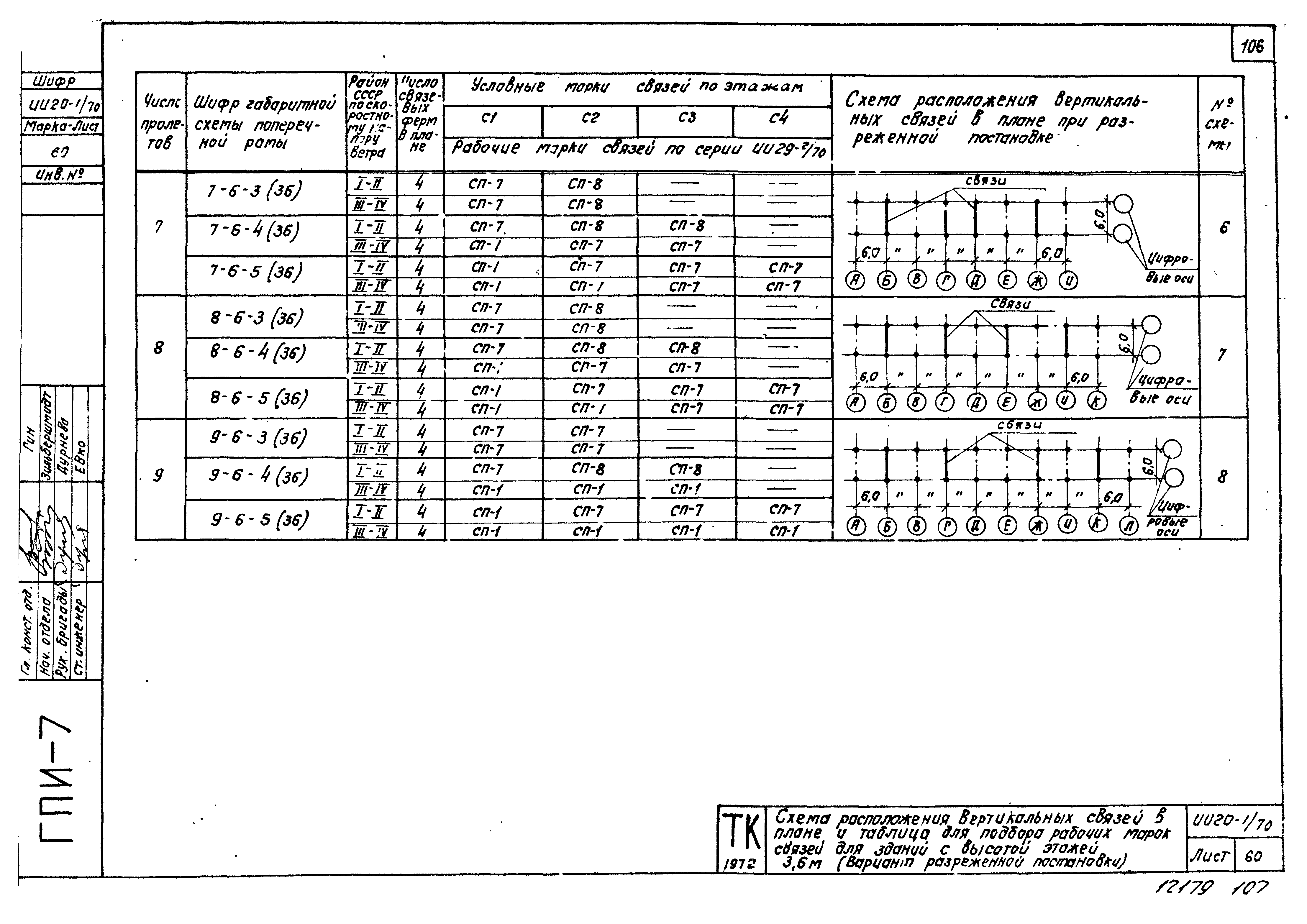

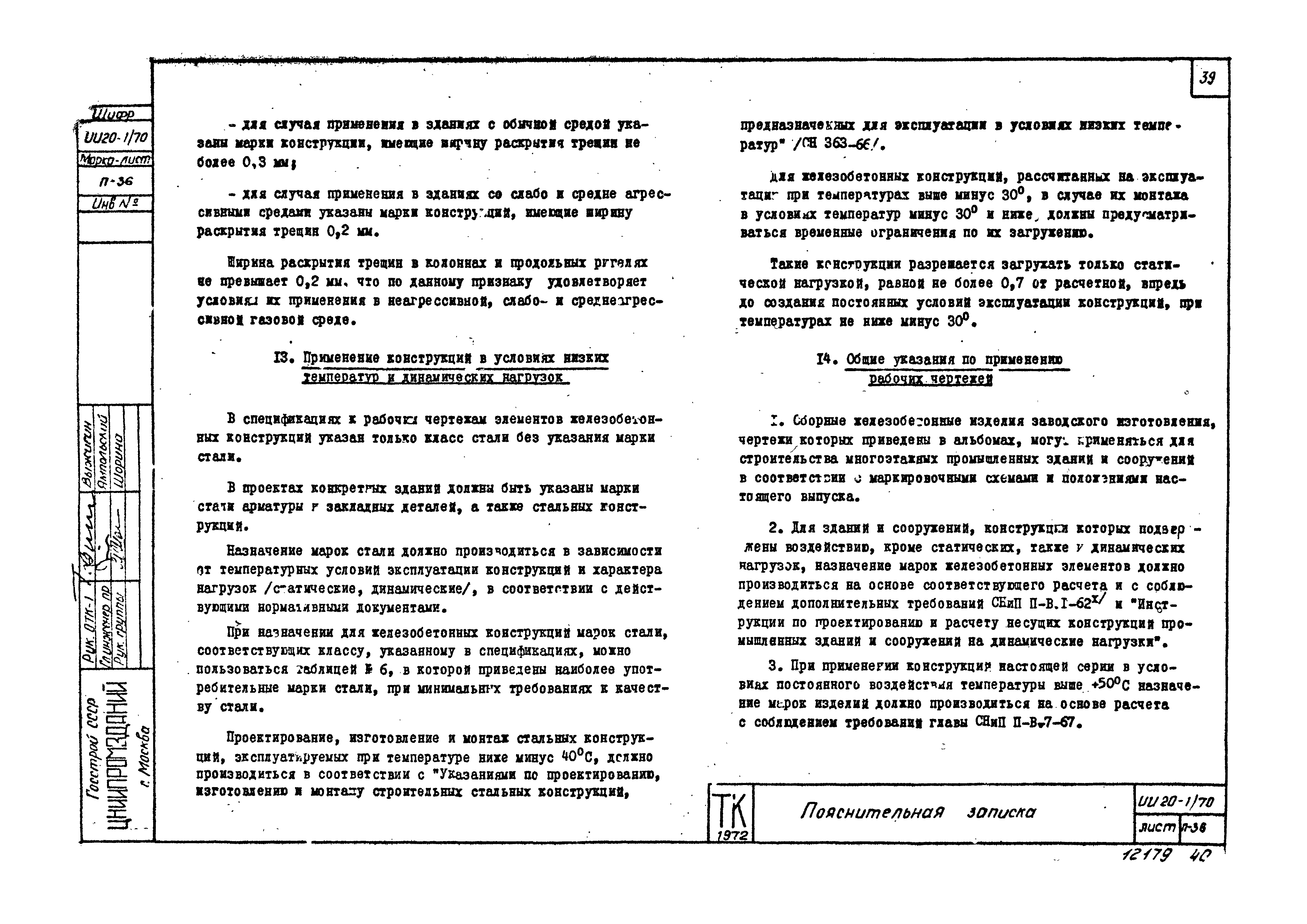

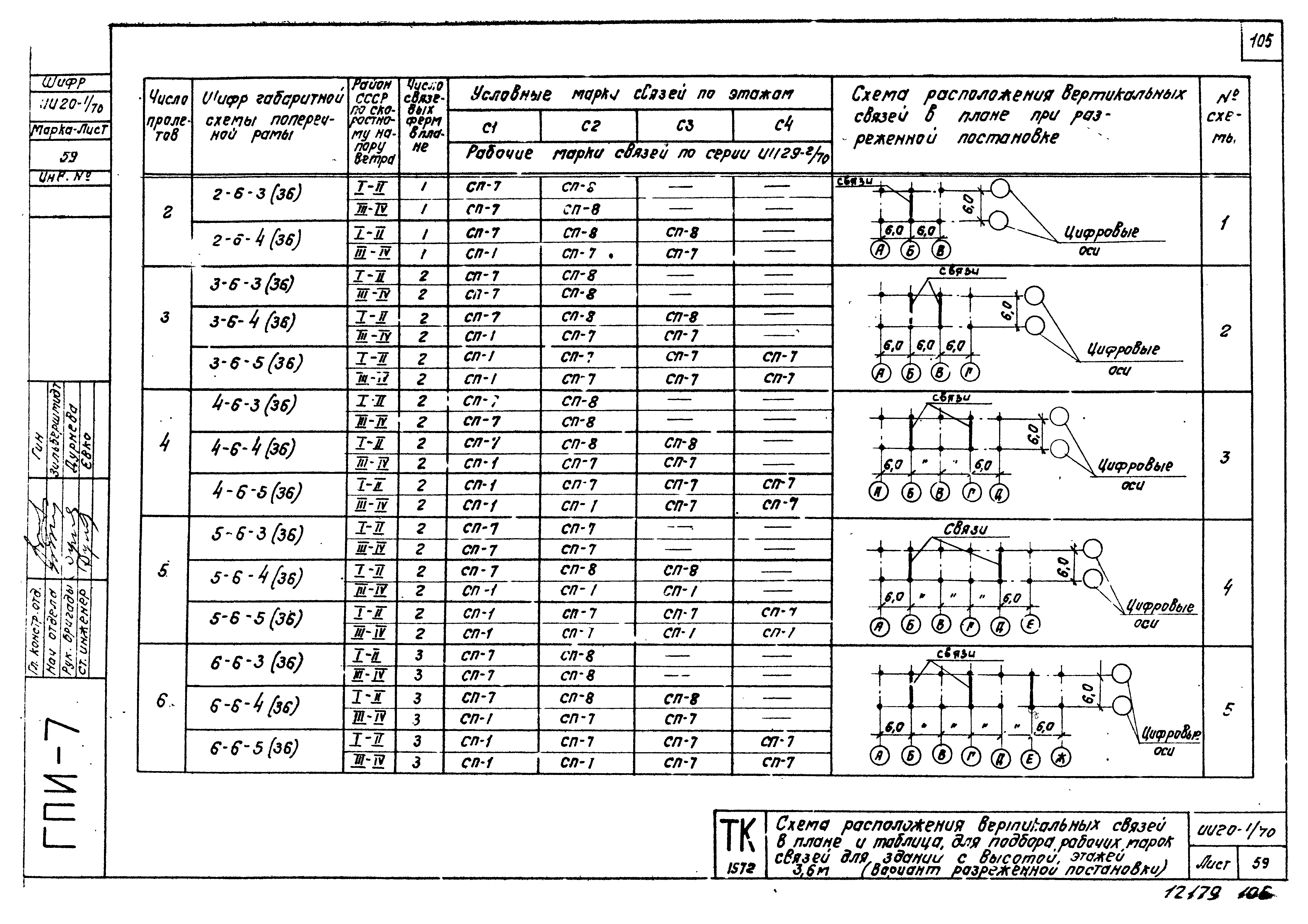

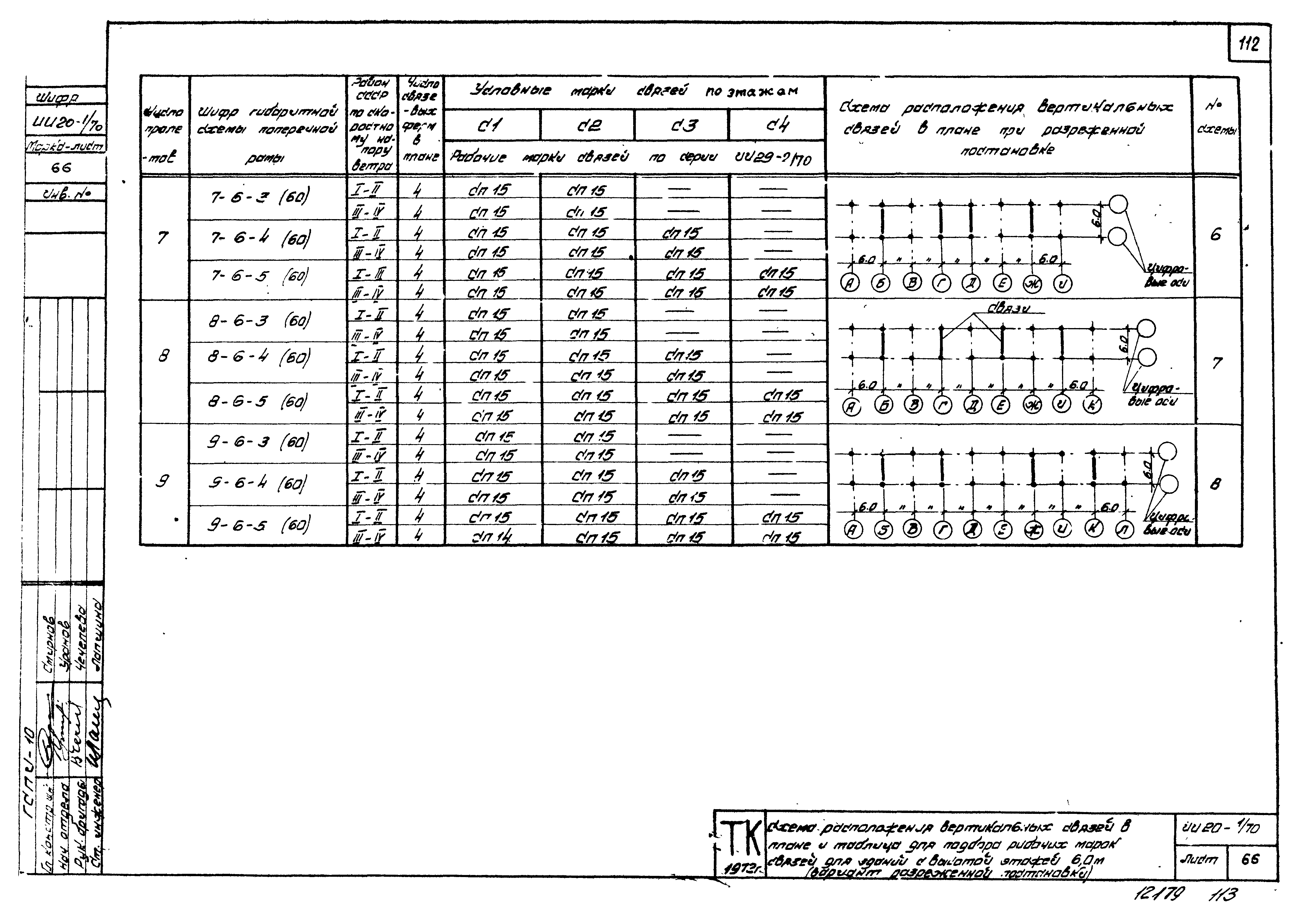

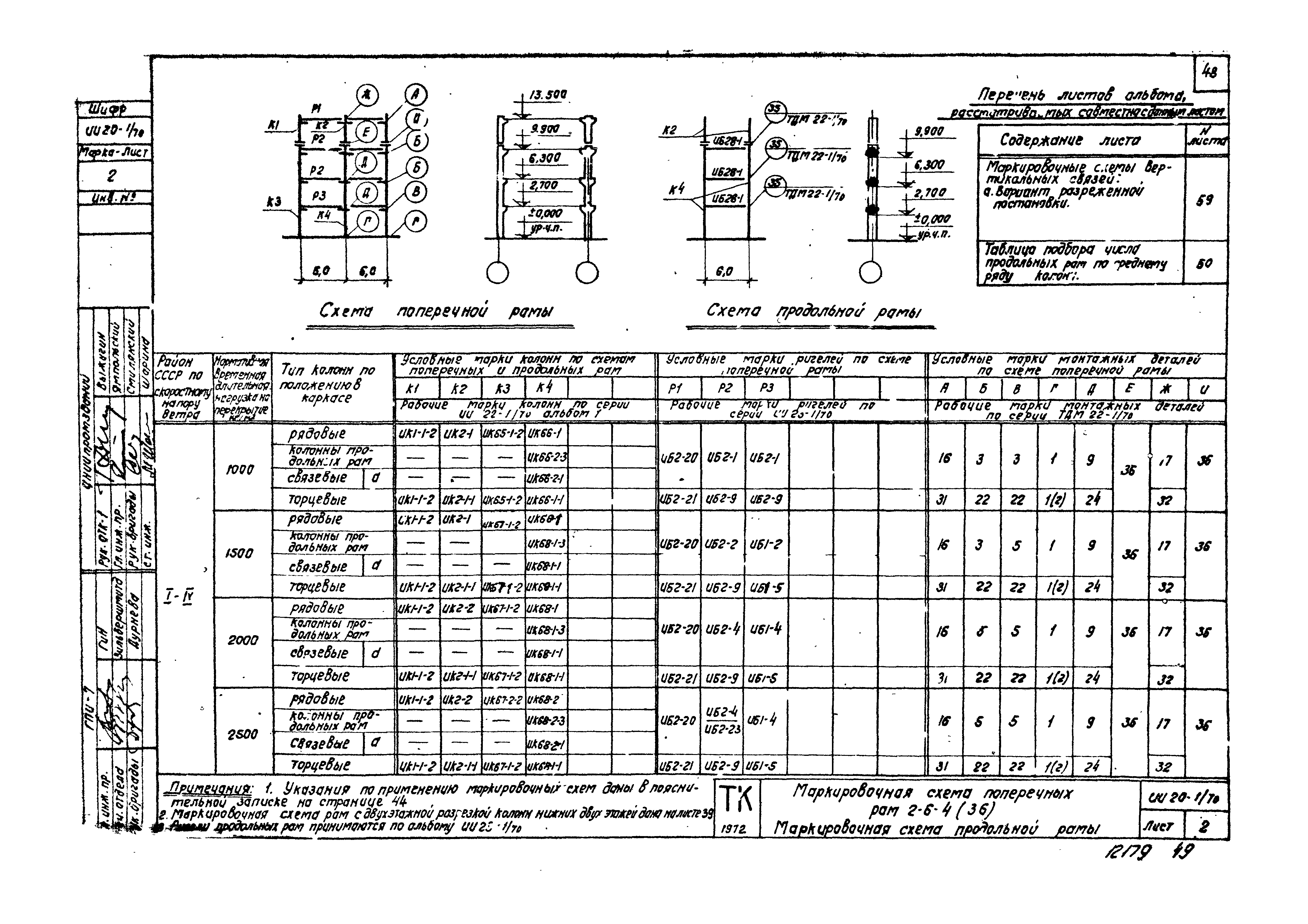

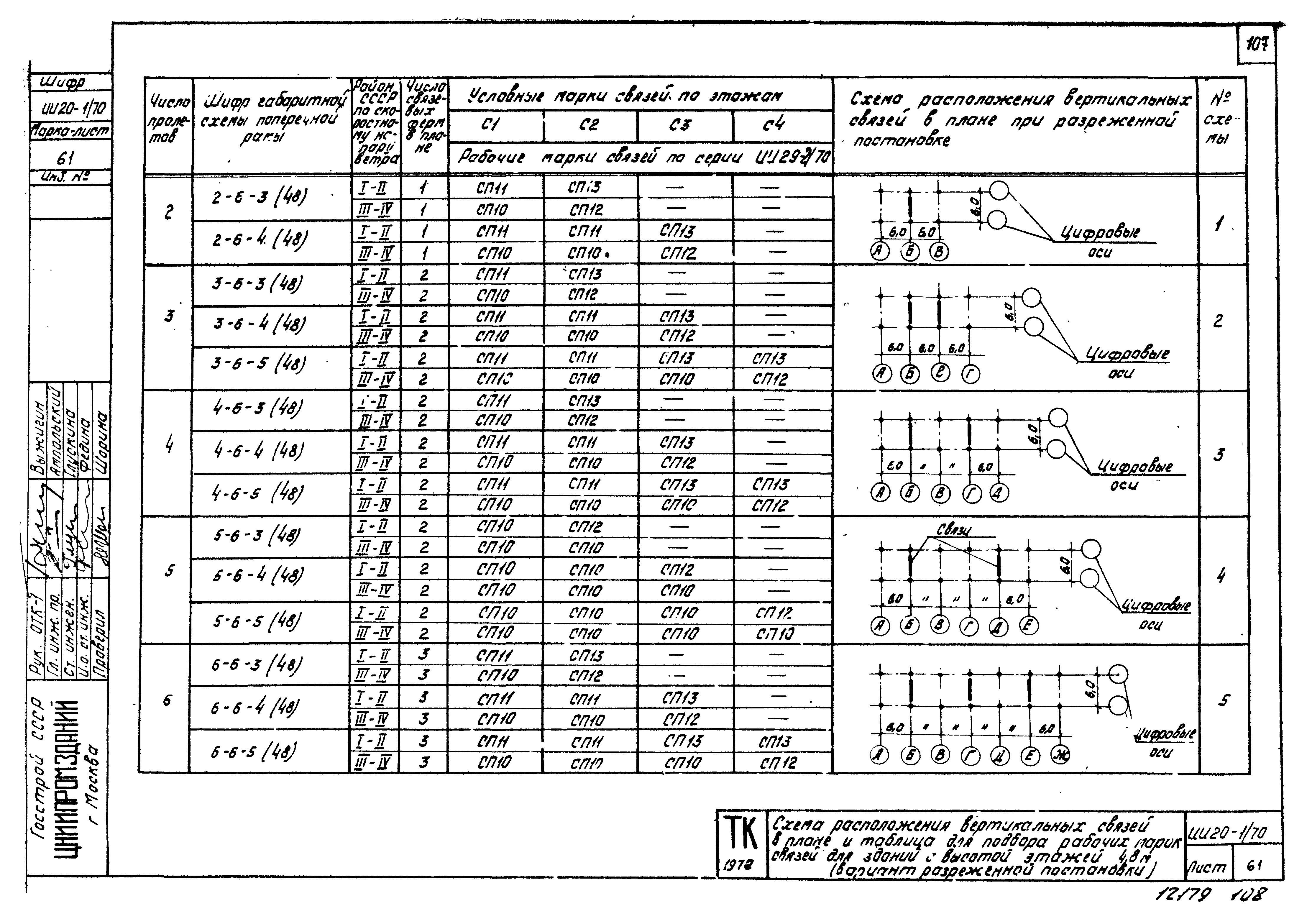

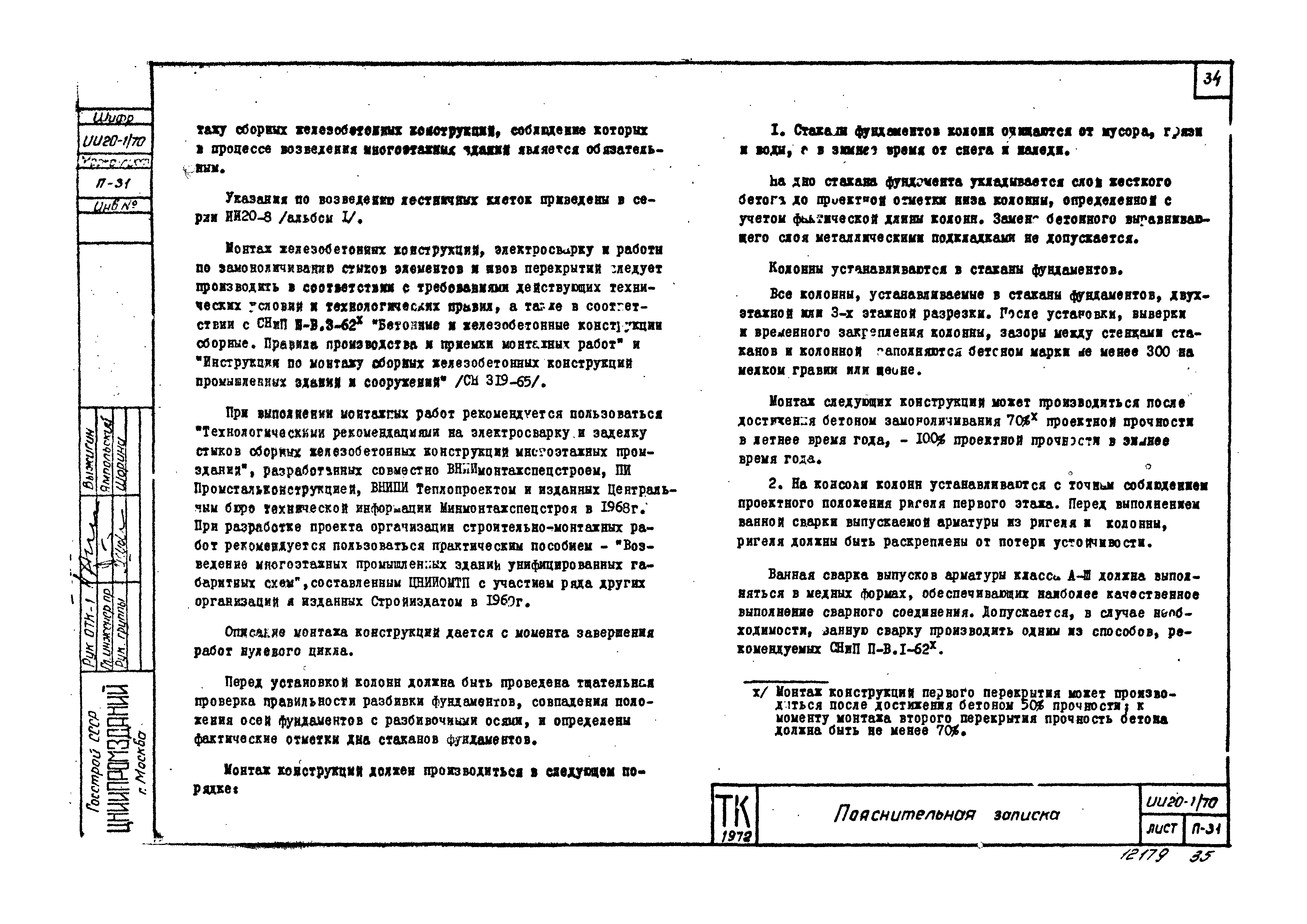

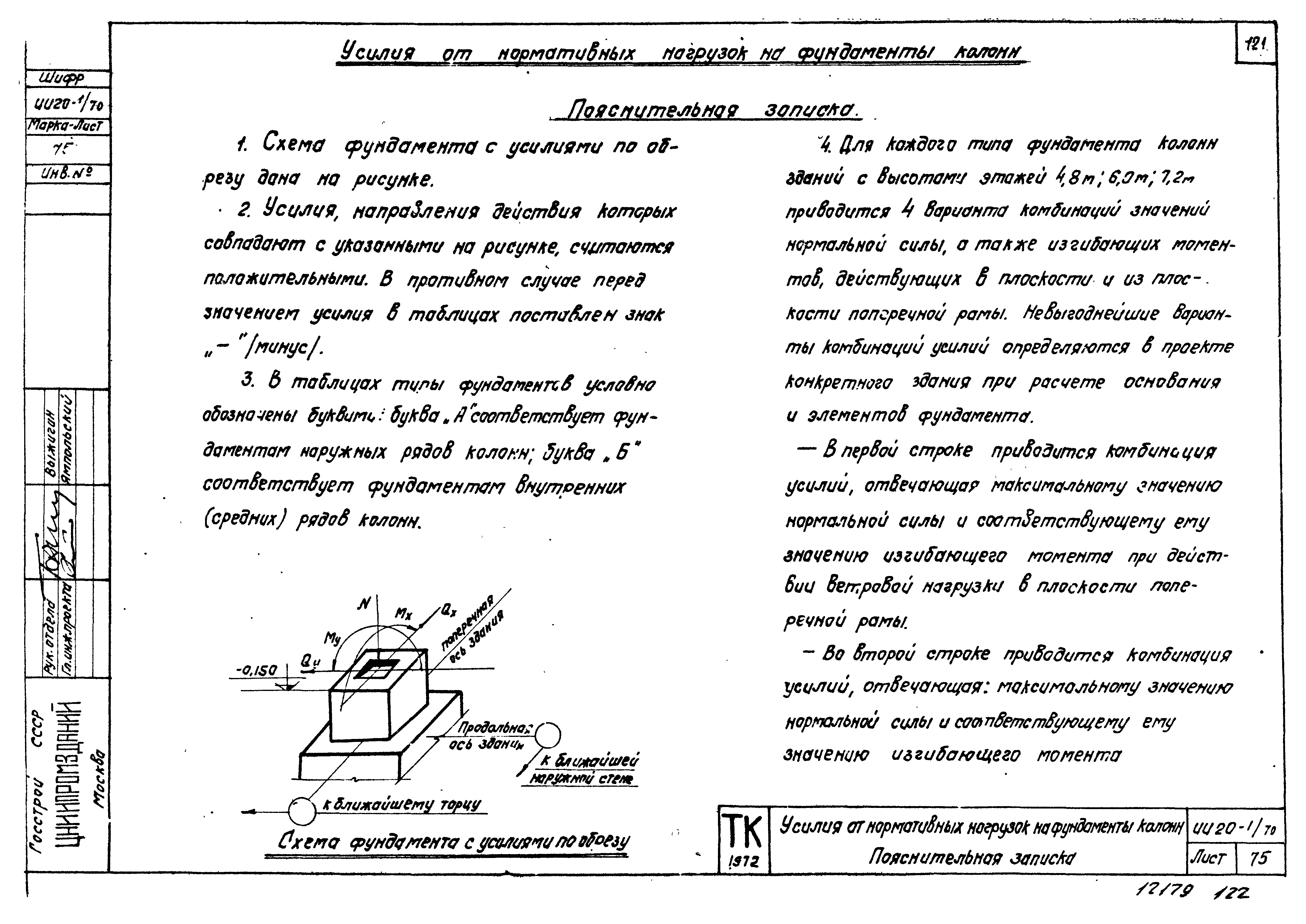

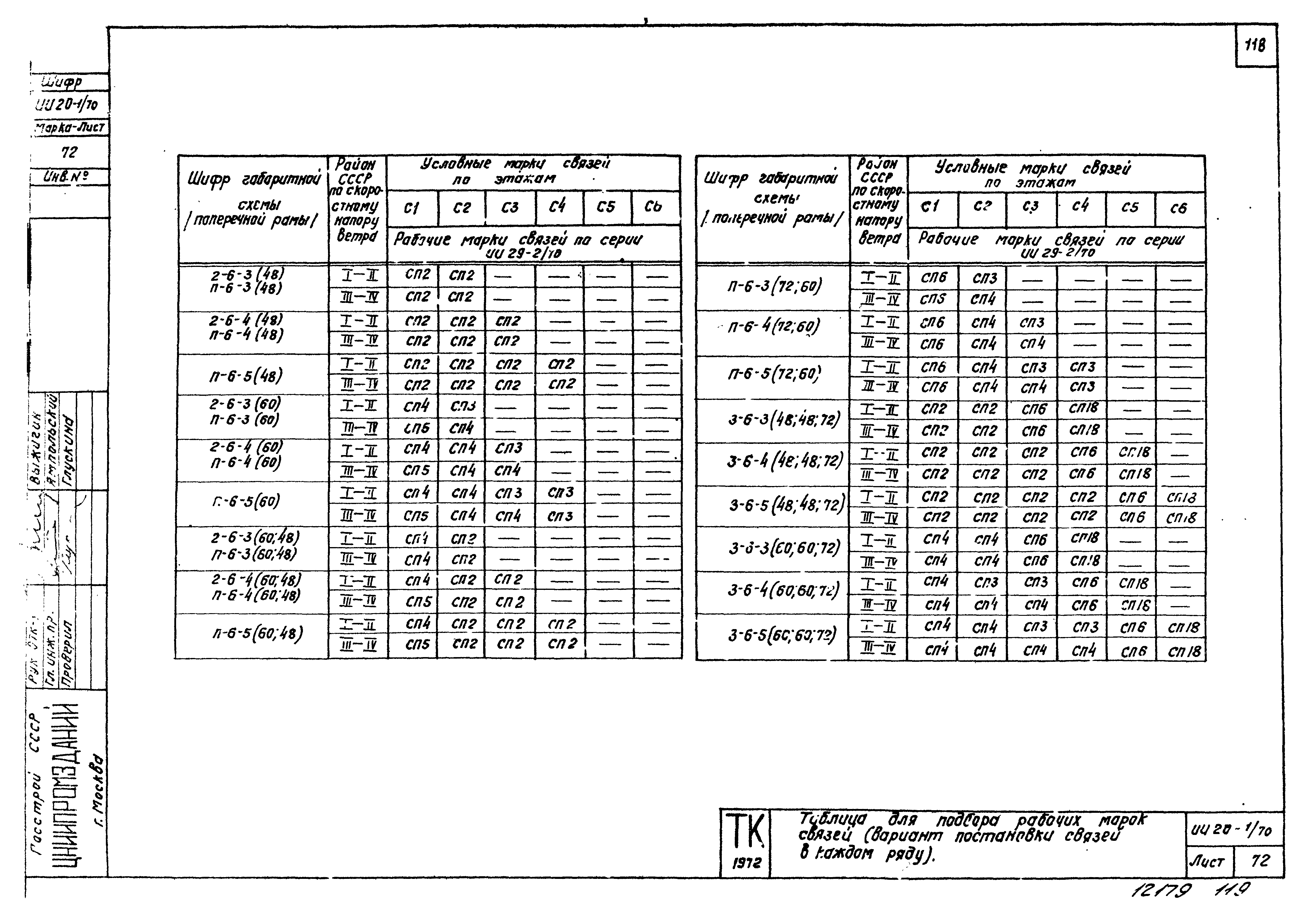

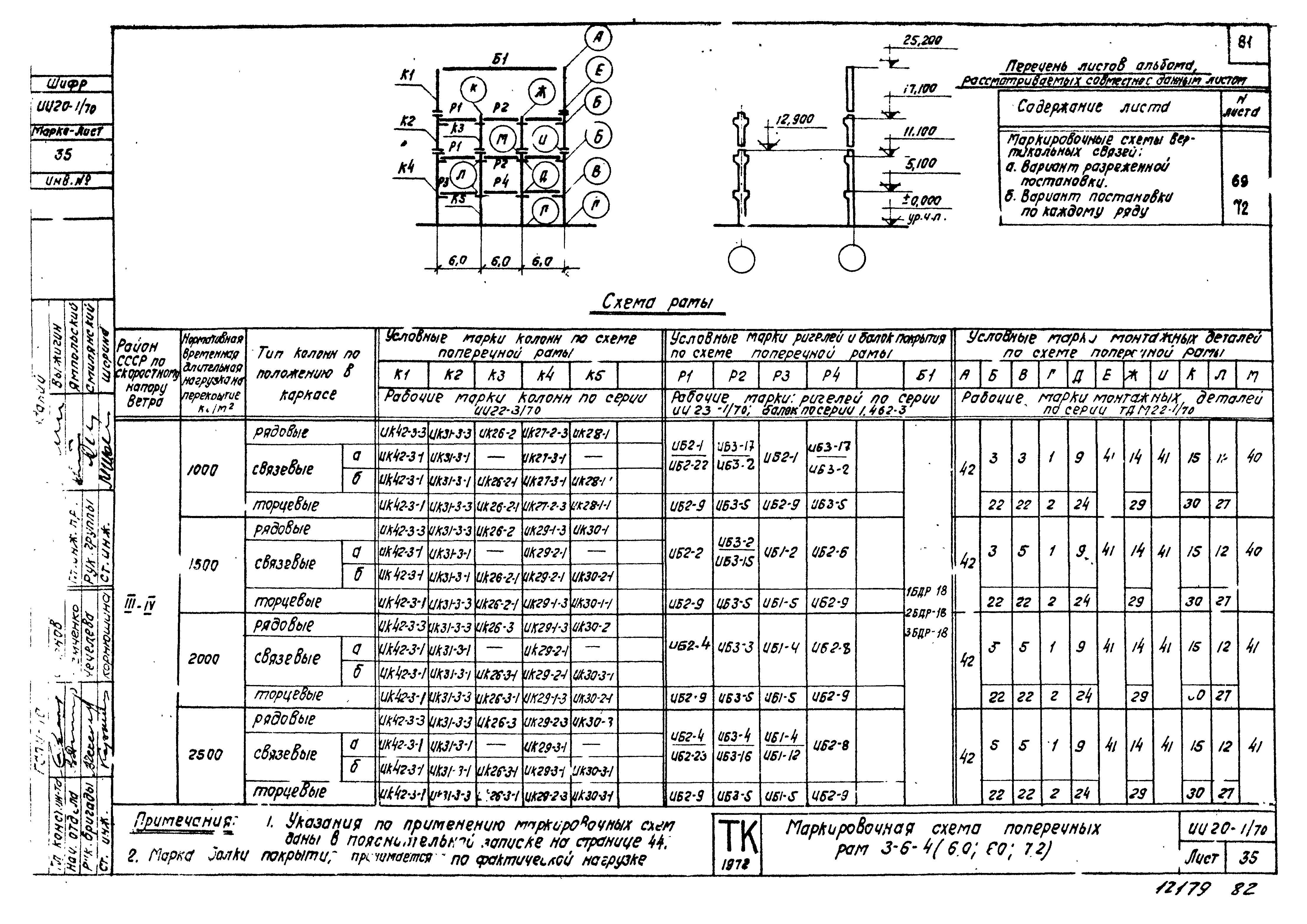

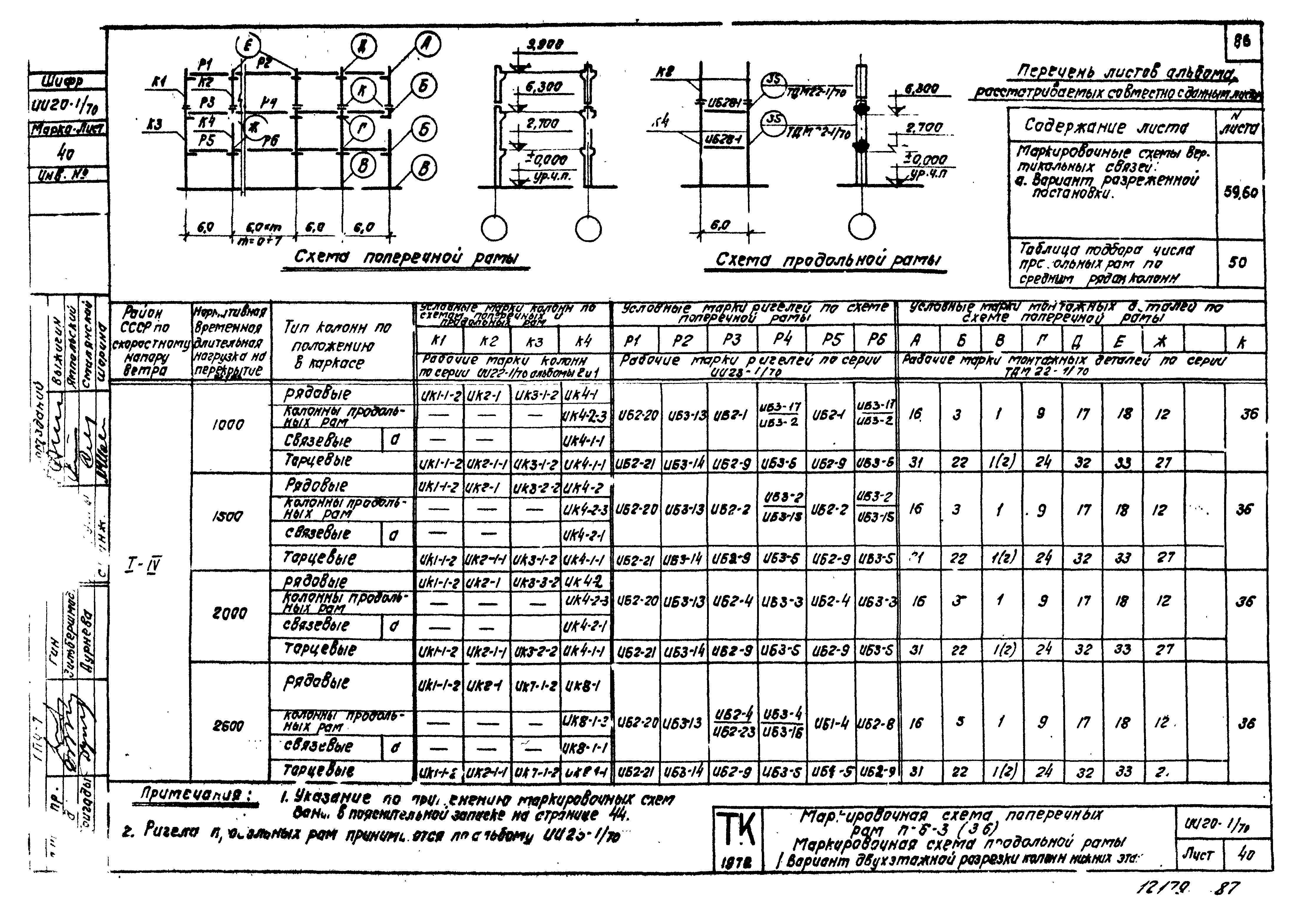

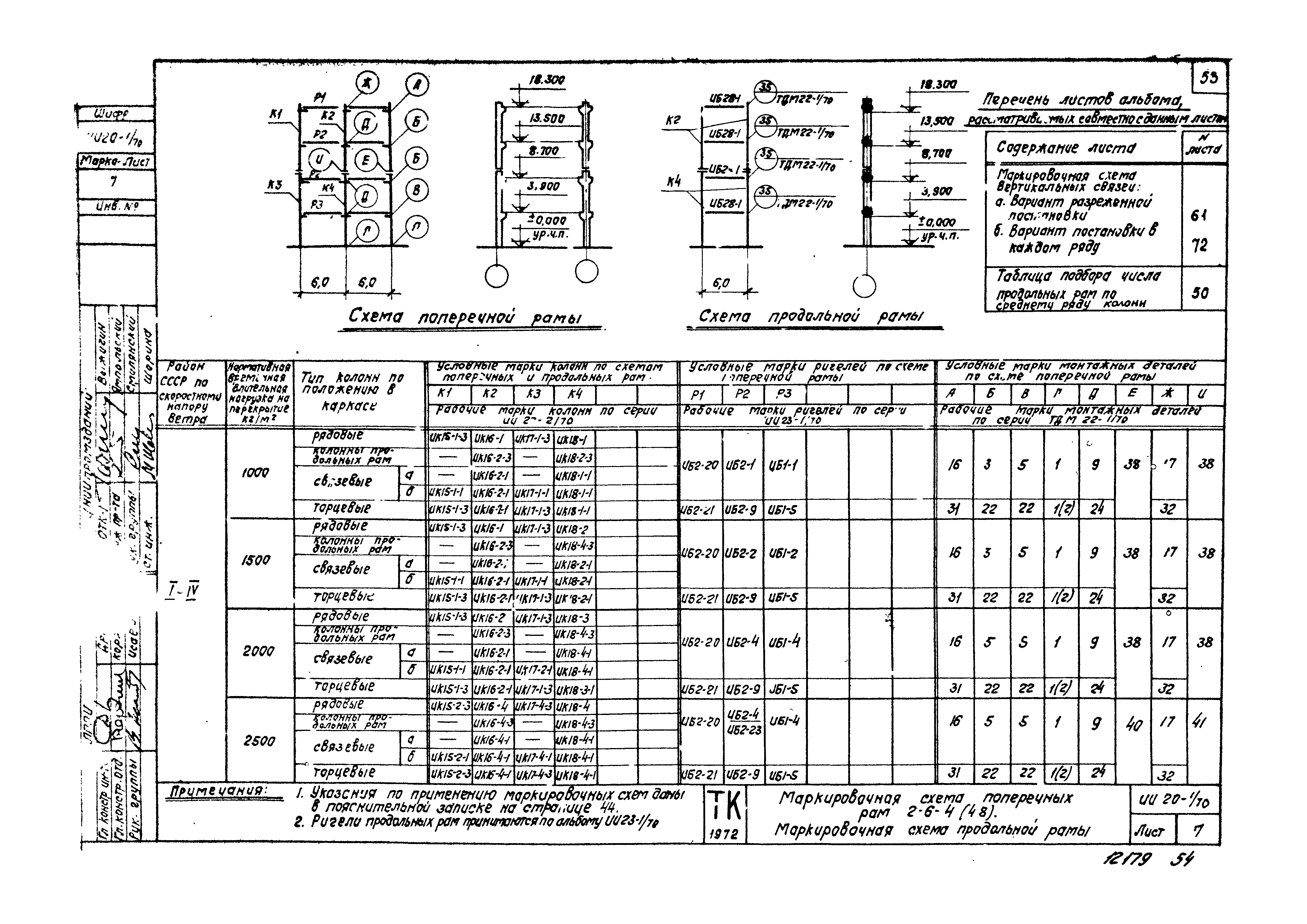

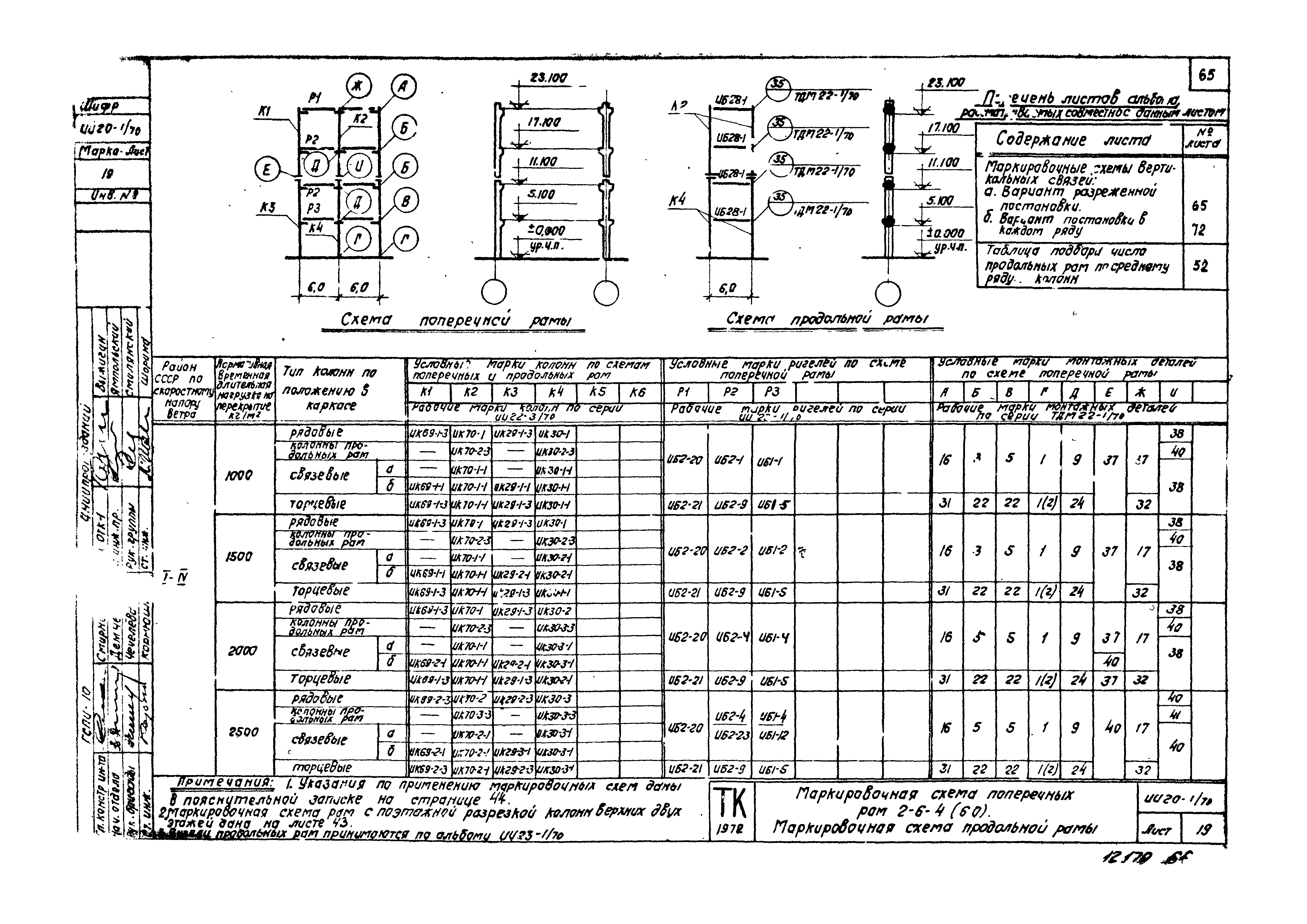

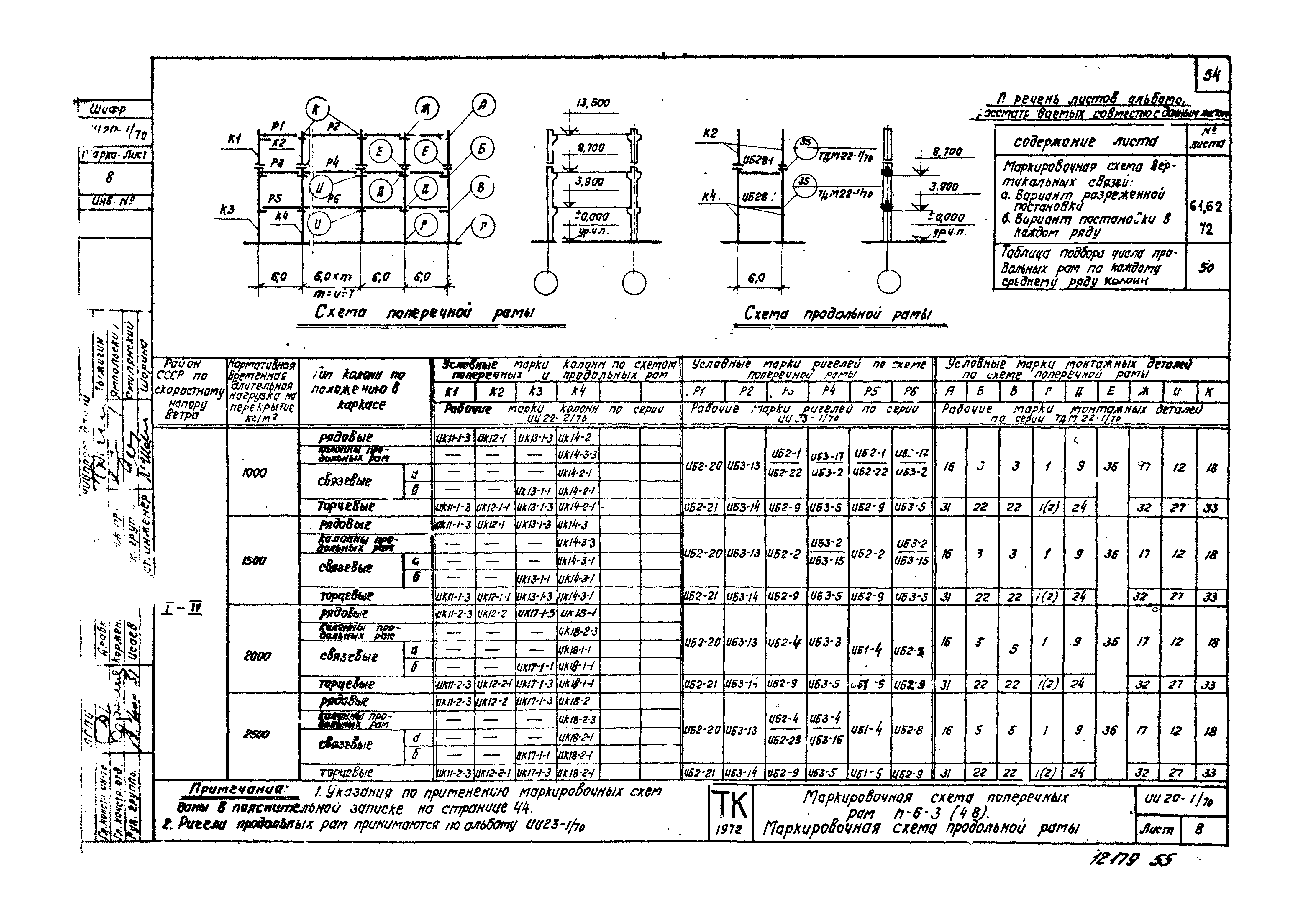

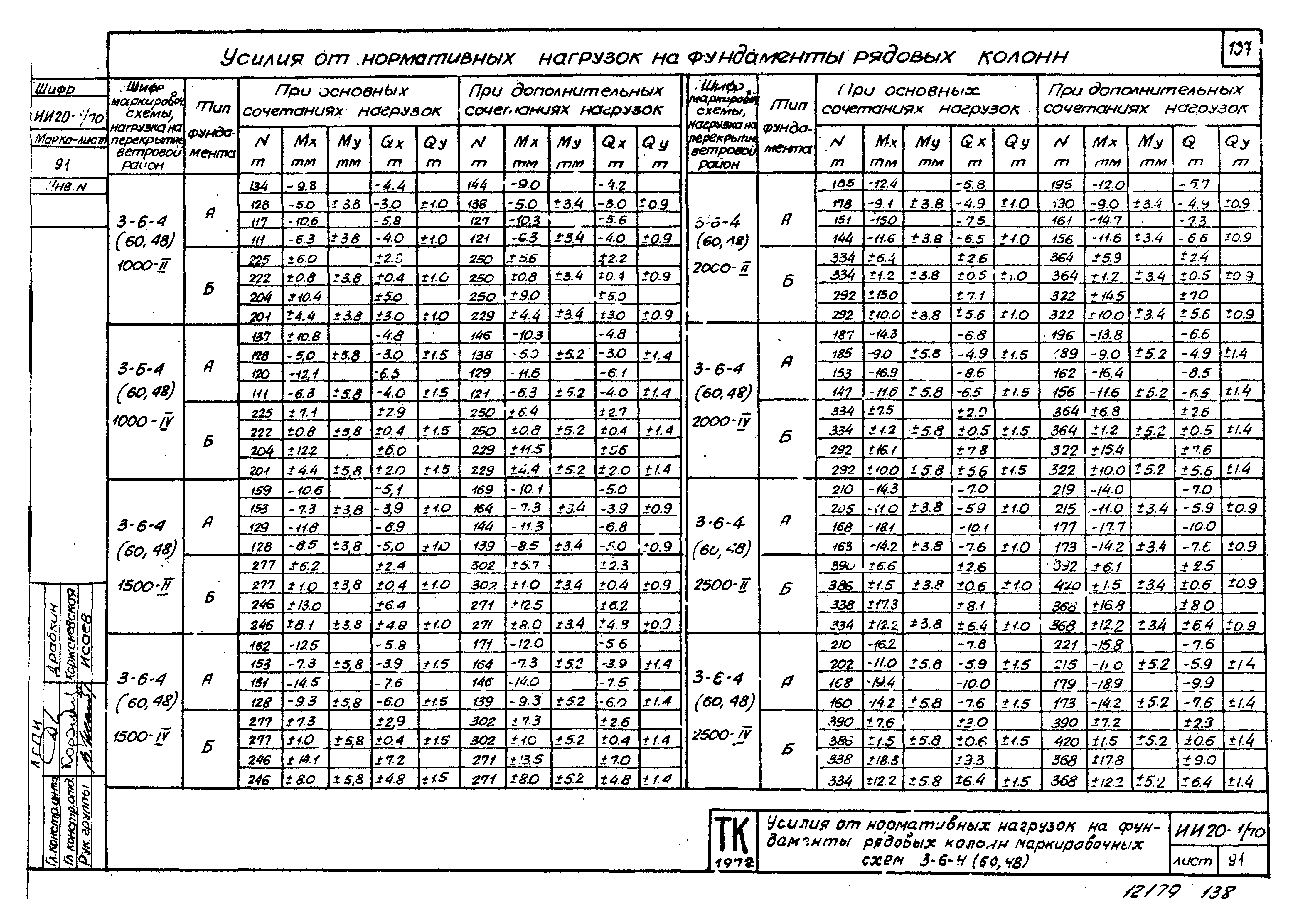

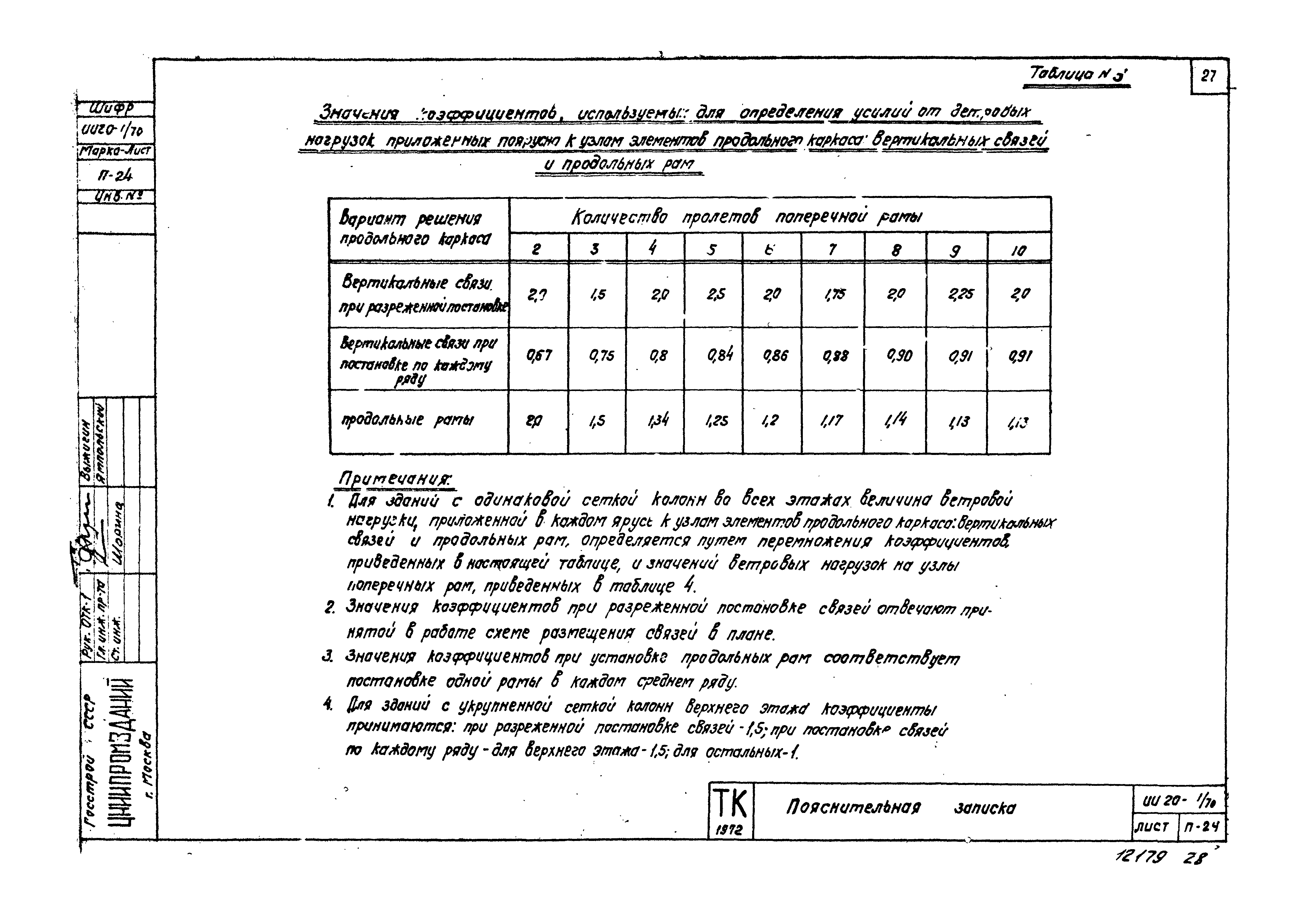

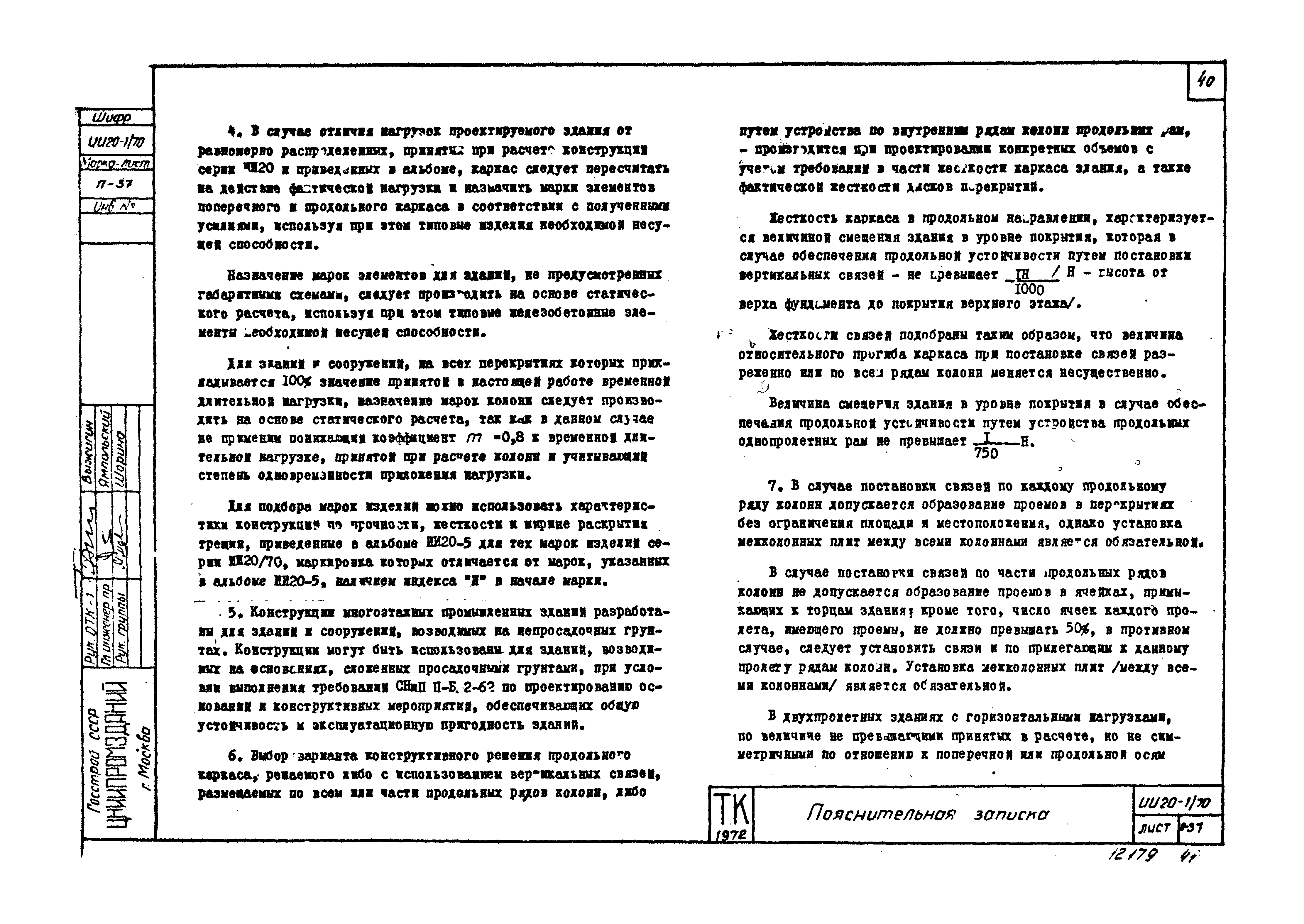

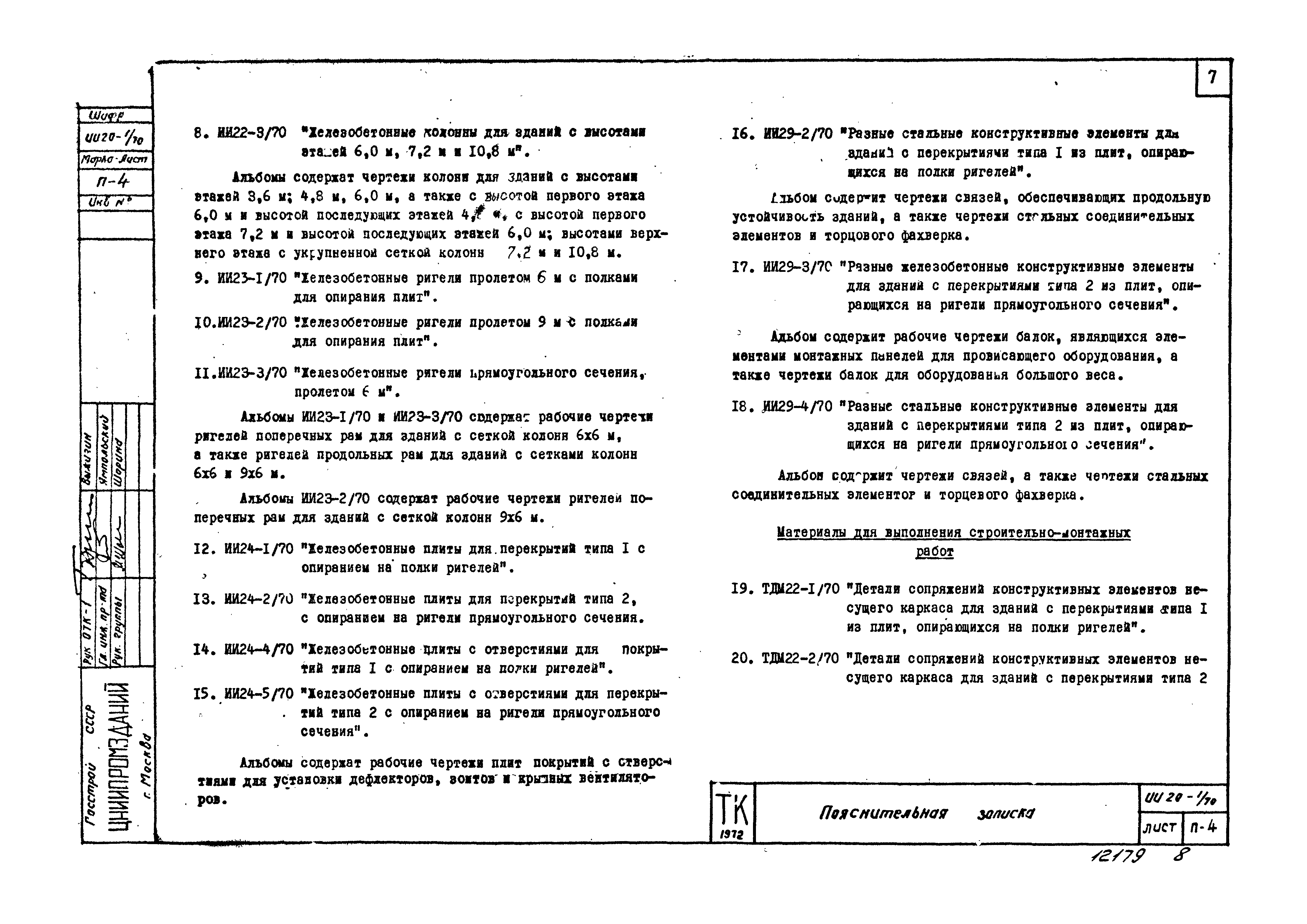

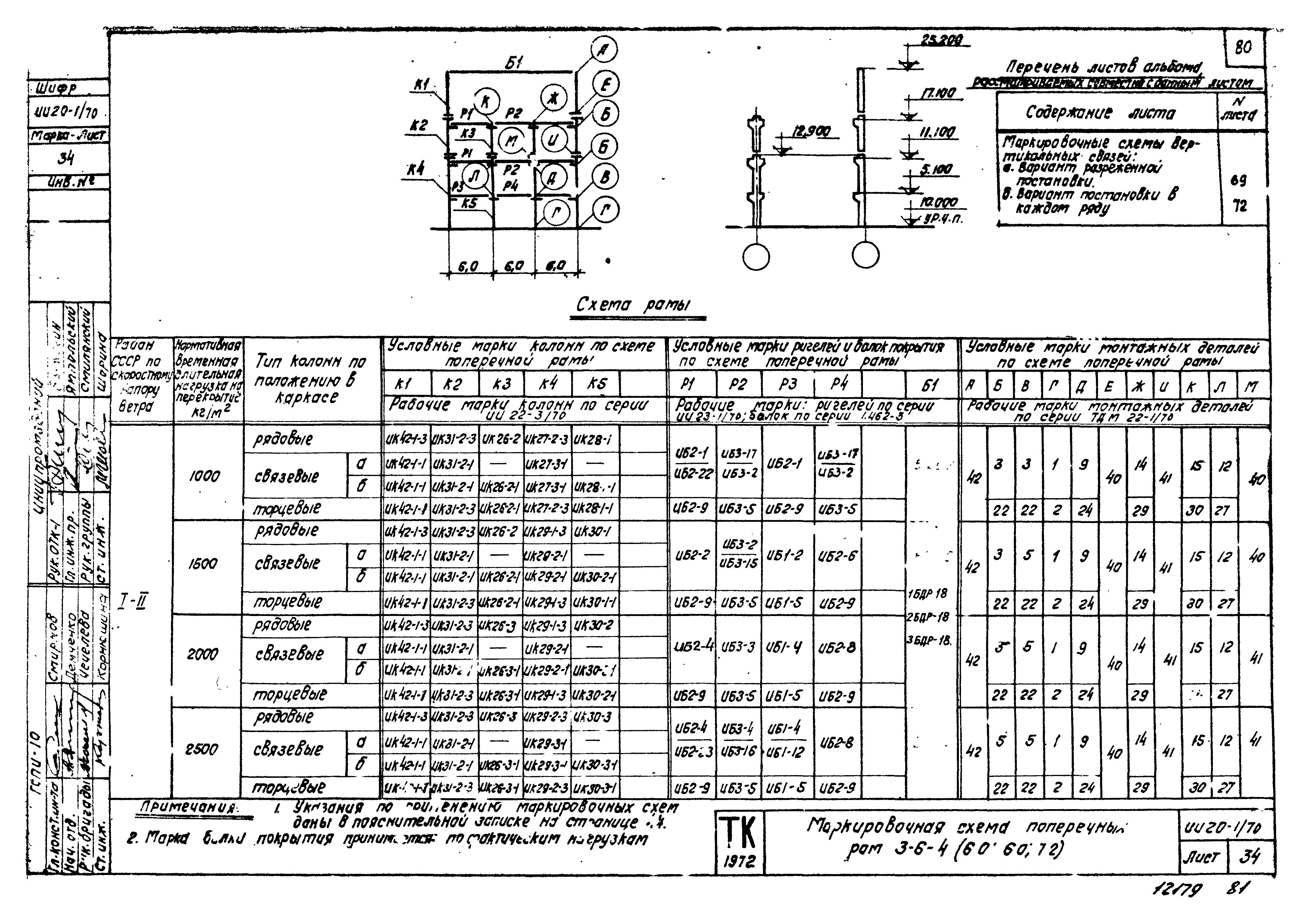

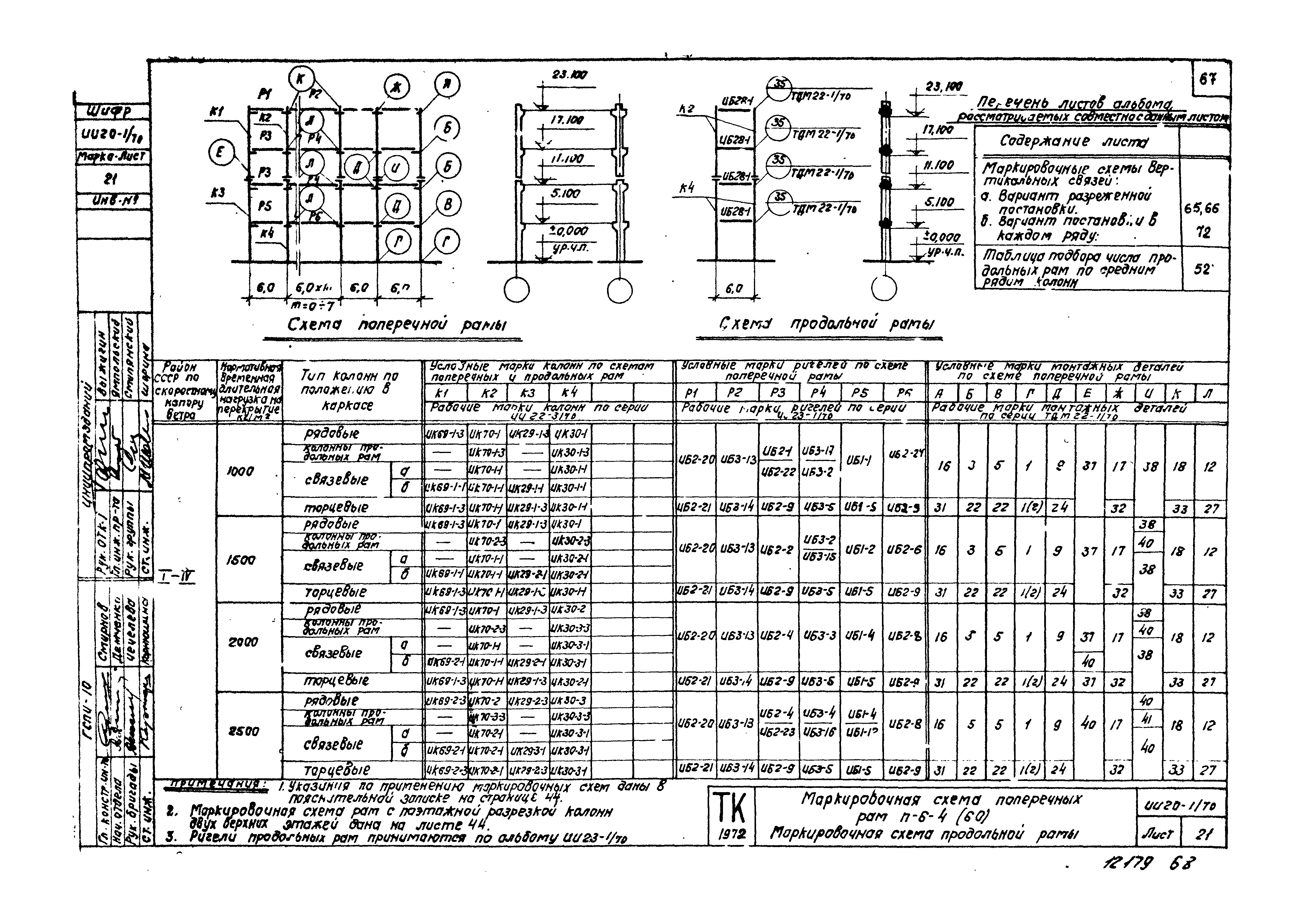

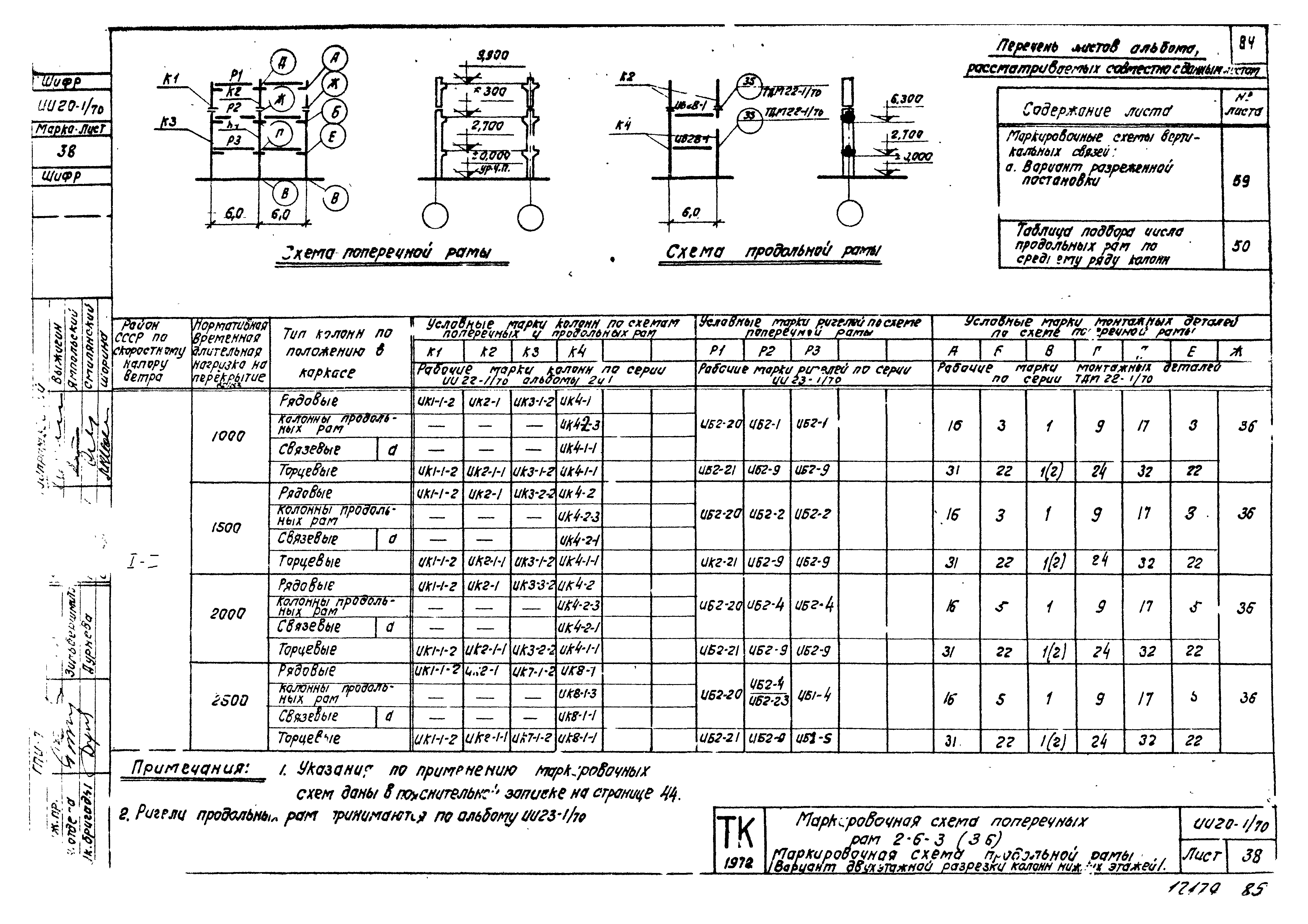

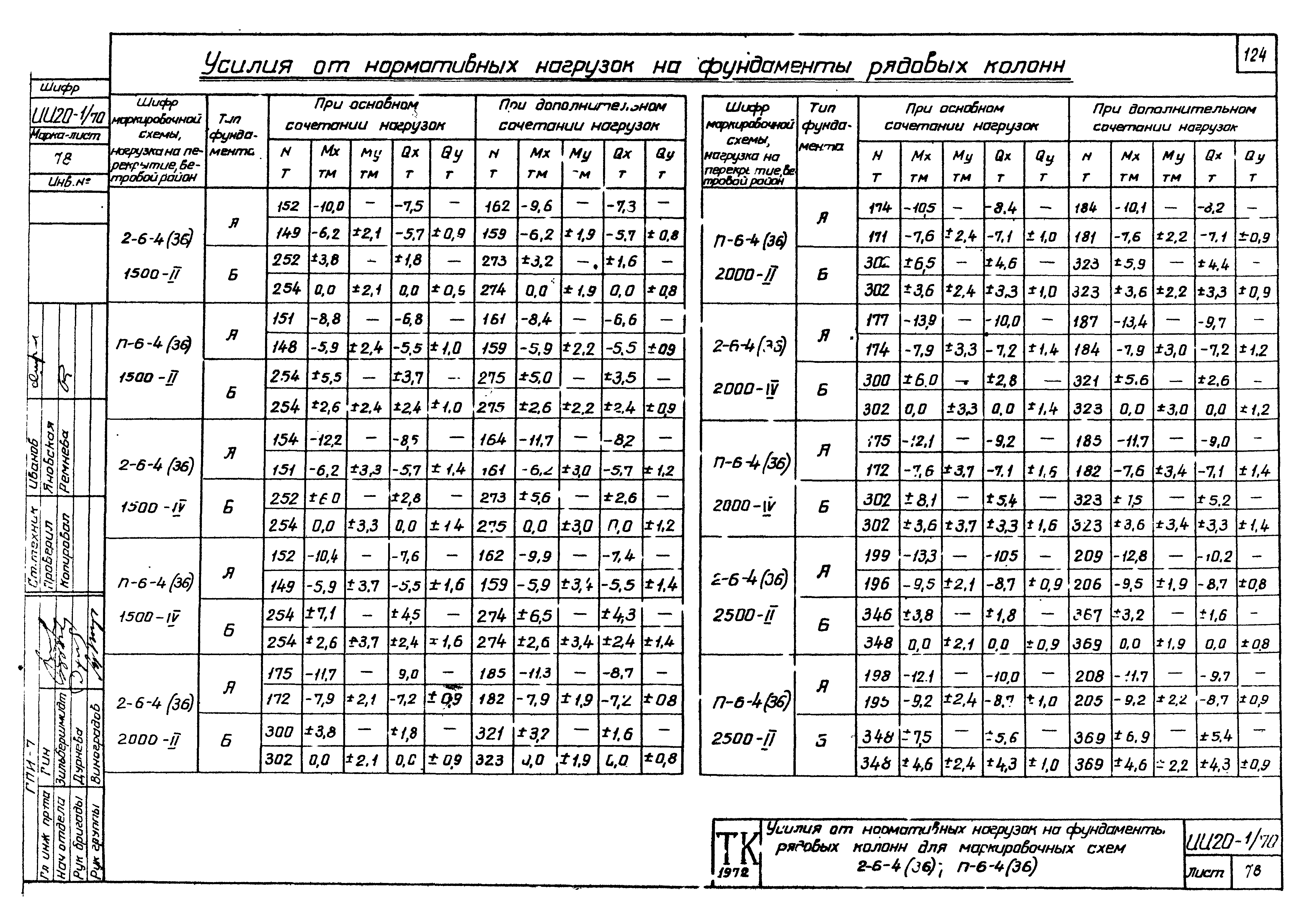

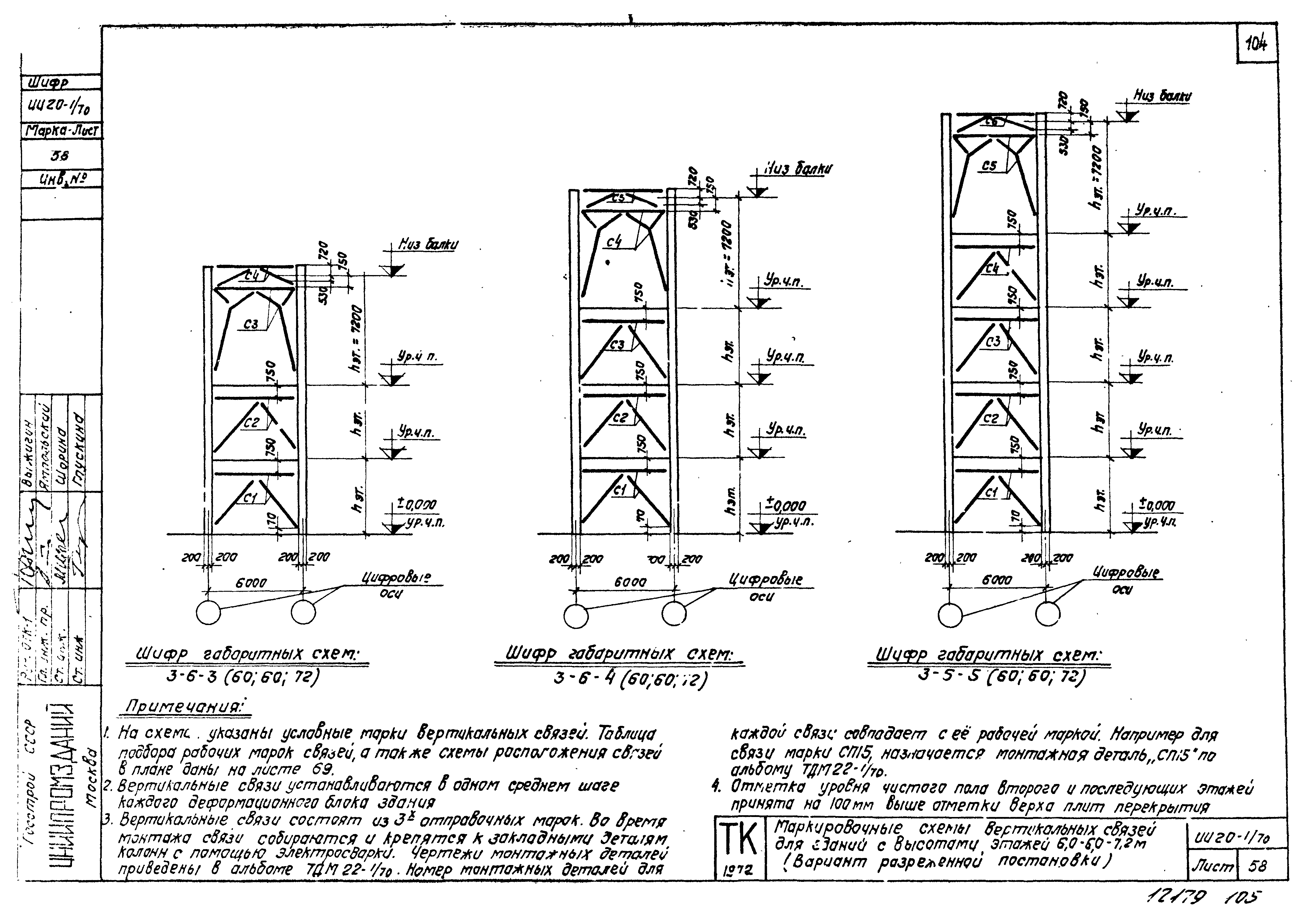

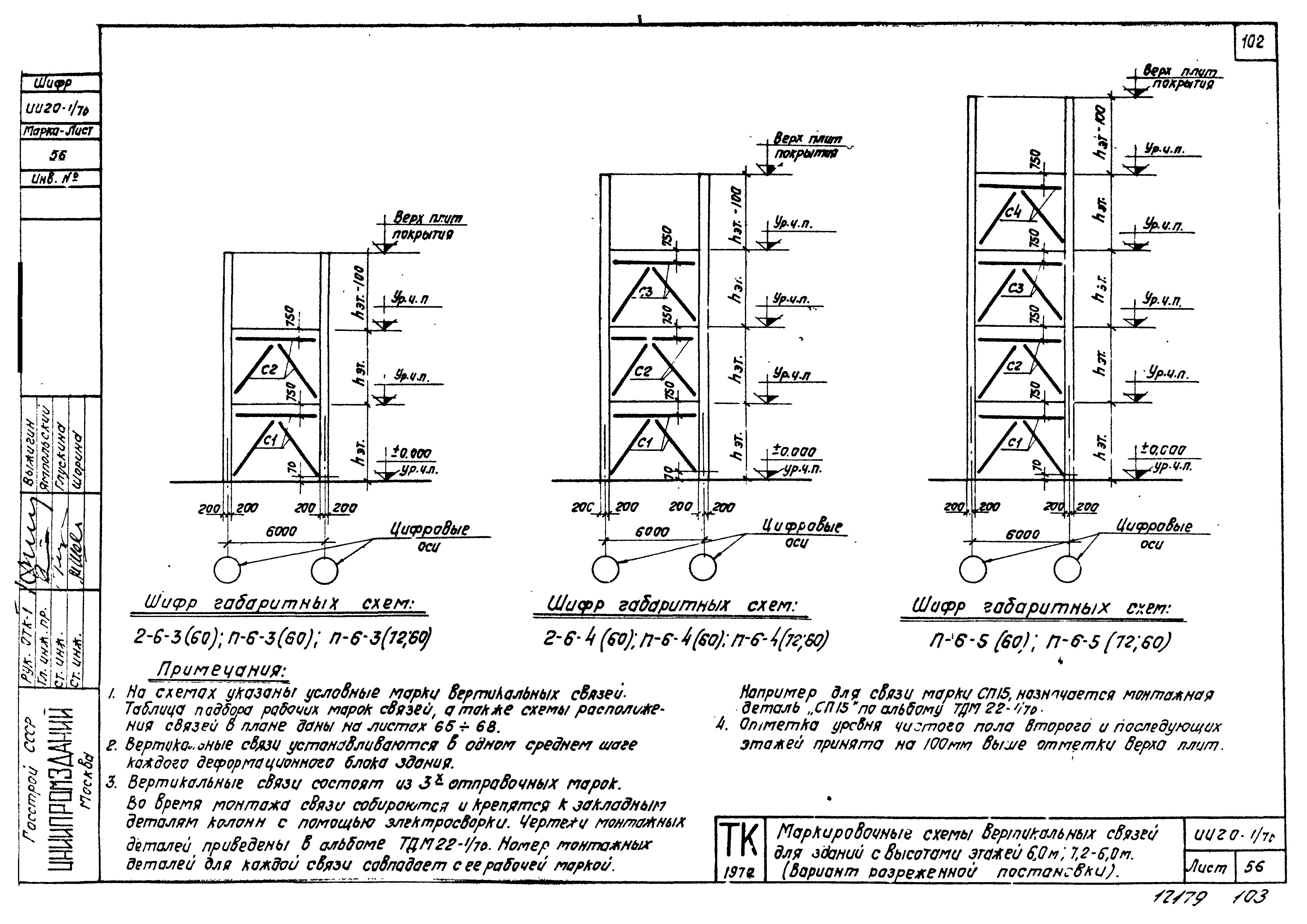

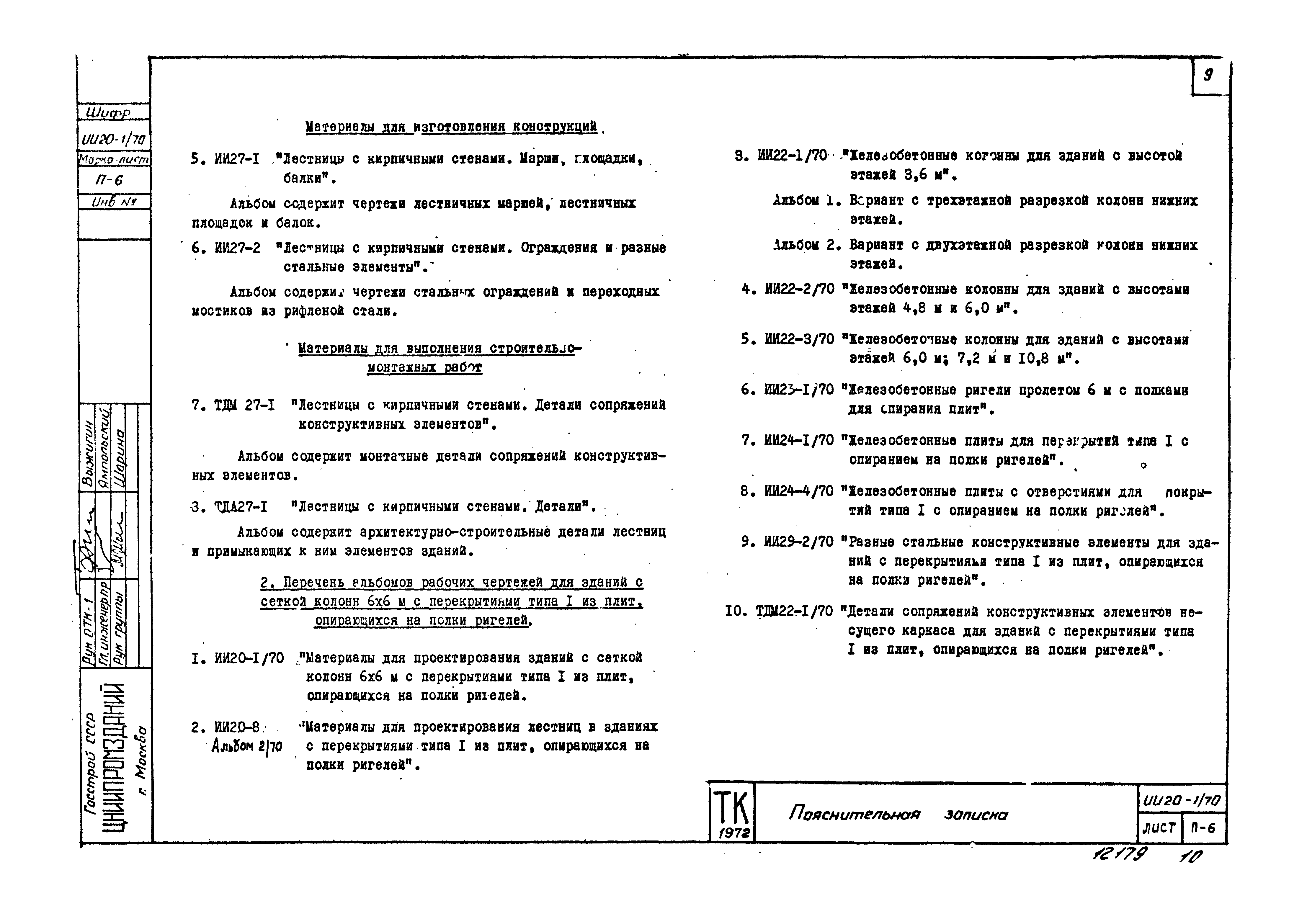

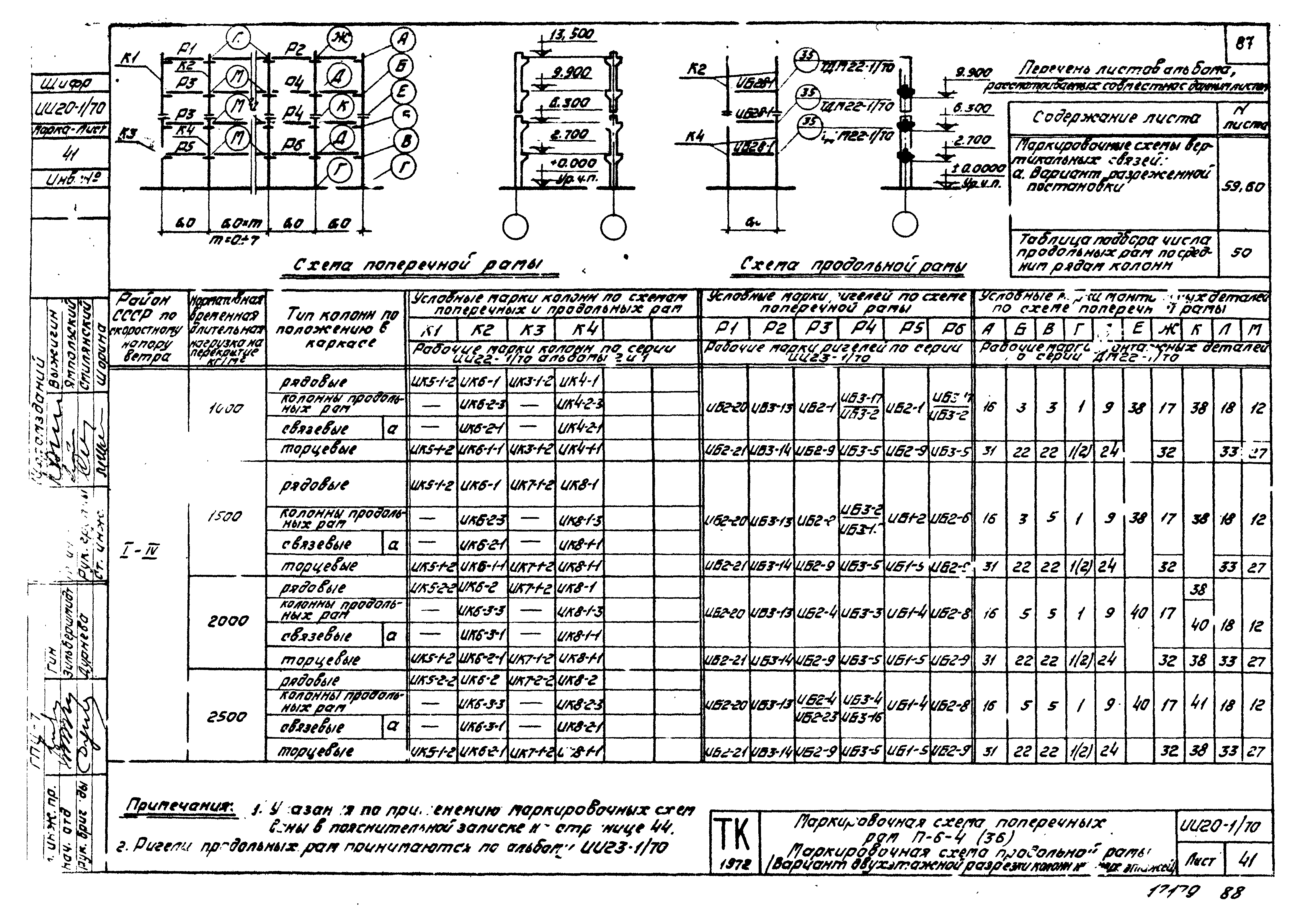

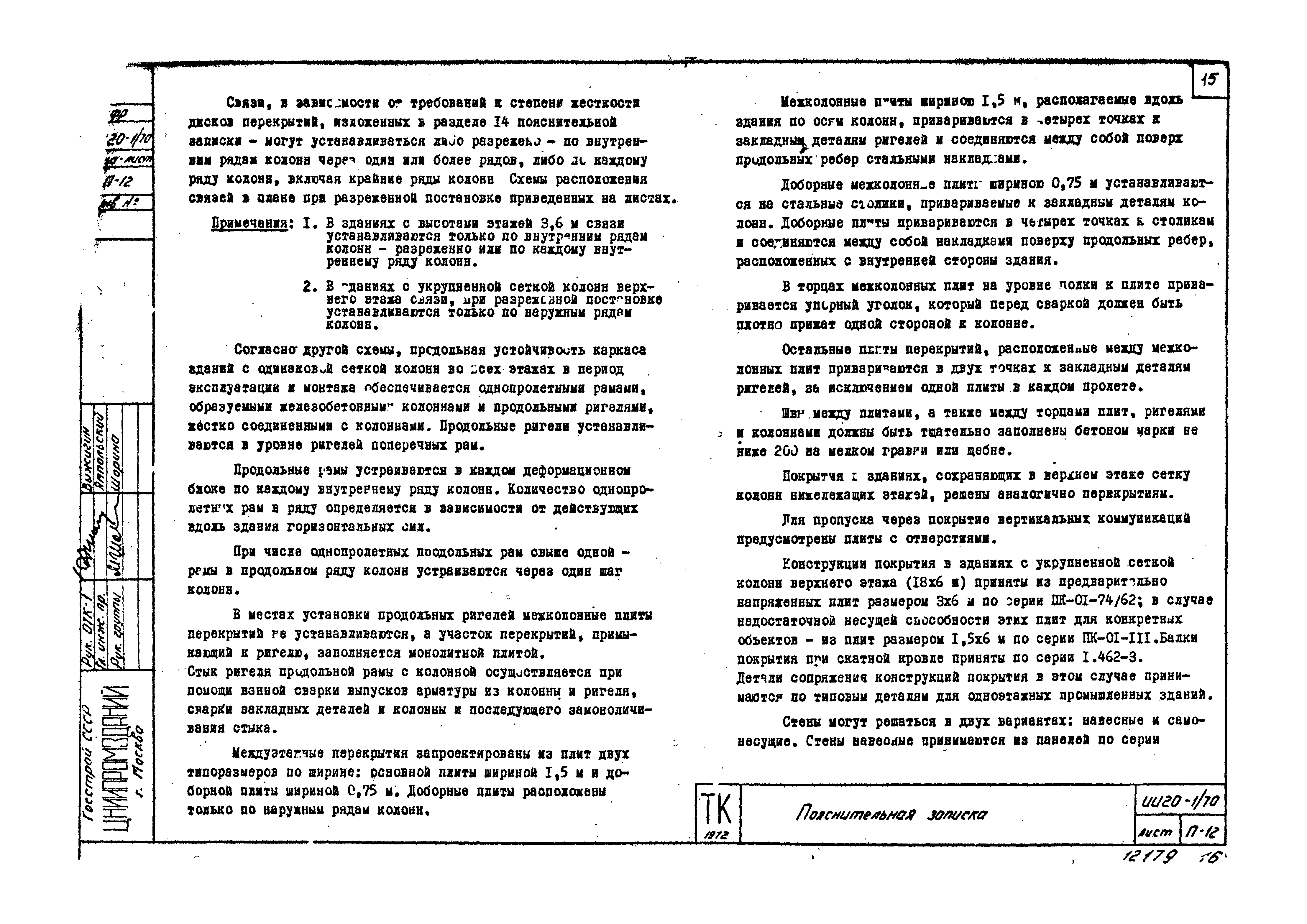

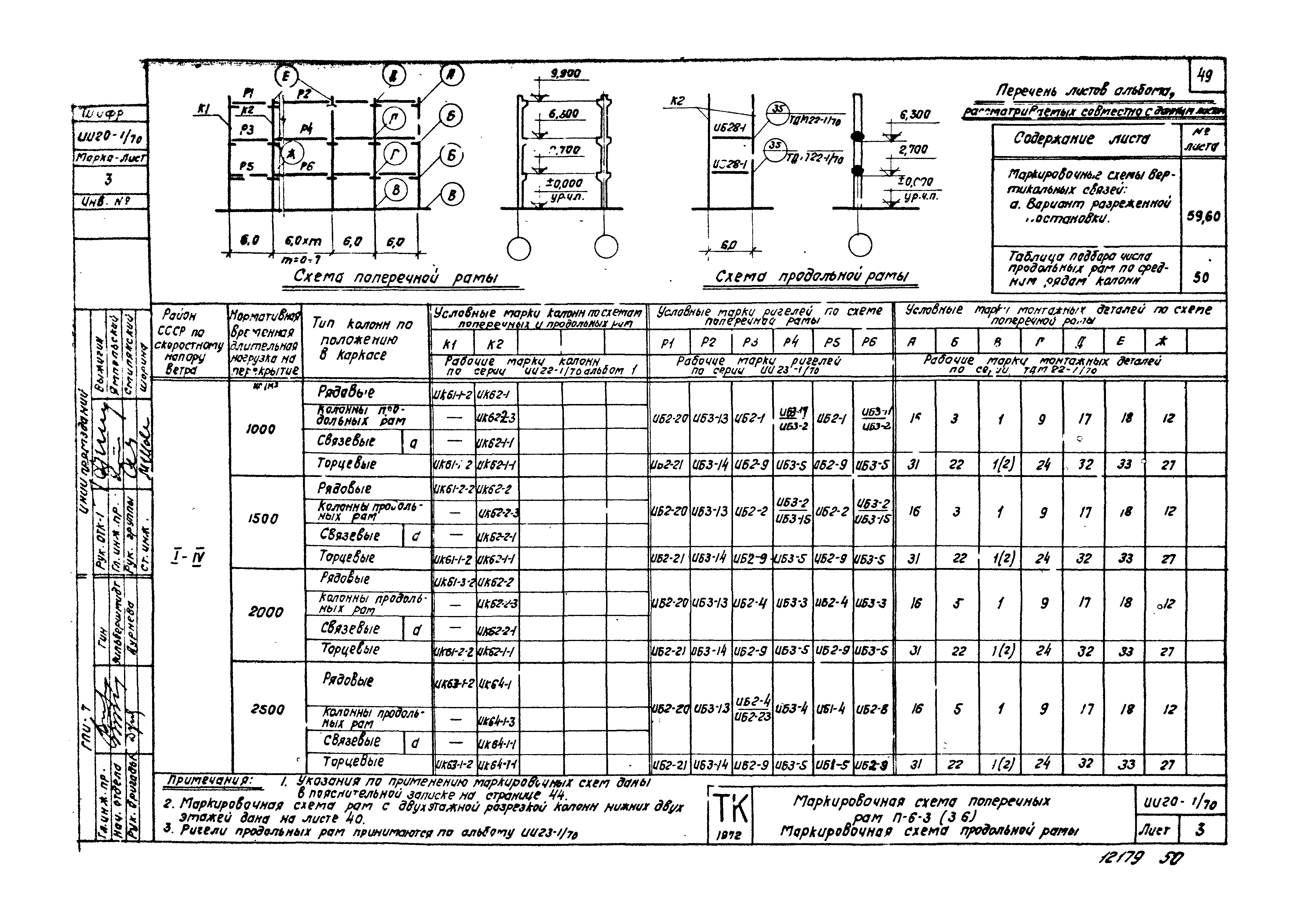

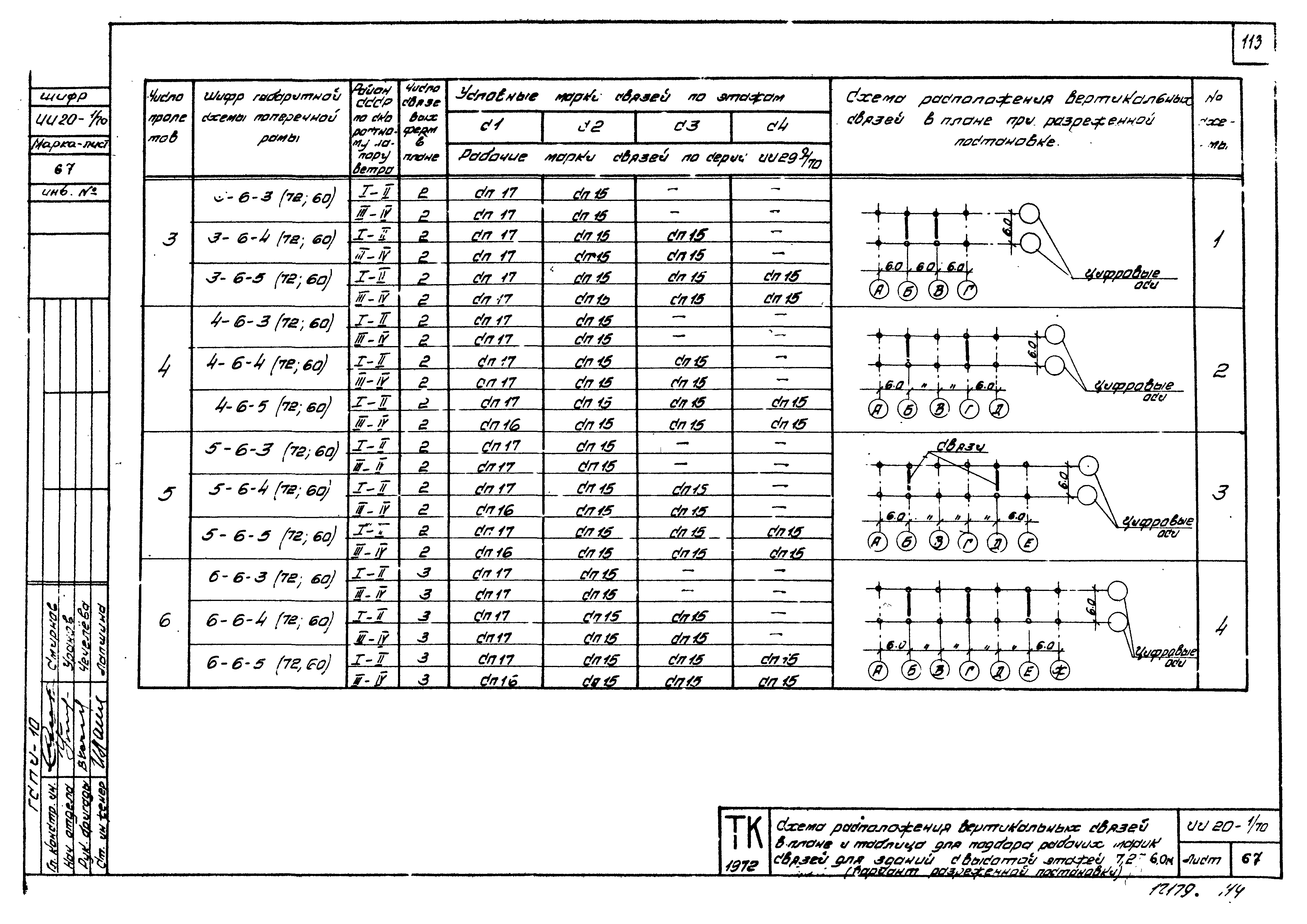

Оглавление:	ИИ20-1/70 П-1,П-2 Введение ИИ20-1/70 П-3,П-4 Пояснительная записка ИИ20-1/70 Лист 1-5. Маркировочные схемы поперечных рам 2-6-3(36),2-6-4(36),П-6-3(36),П-6-4(36),П-6-5(36). Маркировочные схемы продольных рам ИИ20-1/70 Лист 6-17. Маркировочные схемы поперечных рам 2-6-3(48),2-6-4(48),П-6-3(48),П-6-4(48),П-6-5(48),2-6-3(60,48),2-6-4(60,48),П-6-3(60,48),П-6-4(60,48),П-6-5(60,48). Маркировочные схемы продольных рам ИИ20-1/70 Лист 18-25. Маркировочные схемы поперечных рам 2-6-3(60),2-6-4(60),П-6-3(60),П-6-4(60),П-6-5(60),П-6-3(72,60),П-6-4(72,60),П-6-5(72,60). Маркировочные схемы продольных рам ИИ20-1/70 Лист 26-37. Маркировочные схемы поперечных рам 3-6-3(48,48,72),3-6-4(48,48,72),3-6-5(48,48,72),3-6-3(60,60,72),3-6-4(60,60,72),3-6-5(60,60,72) ИИ20-1/70 Лист 38-49. Маркировочные схемы поперечных рам 2-6-3(36),2-6-4(36),П-6-3(36),П-6-4(36),П-6-5(36),2-6-4(60),П-6-4(60),П-6-5(60),П-6-4(72,60),П-6-5(72,60). Маркировочные схемы продольных рам. (Вариант поэтажной разрезки колонн верхних этажей). Маркировочные схемы поперечных рам П-6-5(60,60,72),3-6-5(60,60,72). (Вариант поэтажной разрезки средних колонн верхних этажей) ИИ20-1/70 Лист 50-53. Таблица подбора необходимого числа продольных рам по средним рядам колонн, на один блок здания. Высота этажей 3,6 м; 4,8; 6,0-4,8 м; 6,0 м; 7,2-6,0 м ИИ20-1/70 Лист 54-58. Маркировочное схемы вертикальных связей для здания с высотами этажей 3,6 м; 4,8 м; 6,0-4,8 м; 6,0 м; 7,2-6,0 м; 4,8-4,8-7,2 м; 6,0-6,0-7,2 м. (Вариант разреженной постановки) ИИ20-1/70 Лист 59-69. Схема расположения вертикальных связей в плане и таблица для подбора рабочих марок связей для зданий с высотой этажей 3,6 м, 4,8 и, 6,0-4,8 м, 6,0 м; 7,2-6,0 м; 4,8-4,8-7,2 м; 6,0-6,0-7,2 м. (Вариант разреженной постановки) ИИ20-1/70 Лист 70-71. Маркировочные схемы вертикальных связей для зданий с высотами этажей 4,8 м; 6,0 м; 6,0-4,8 м; 7,2-6,0 м; 4,8-4,8-7,2 м; 6,0-6,0-7,2 м. Вариант постановки связей в каждому ряду ИИ20-1/70 Лист 72. Таблица для подбора рабочих марок связей. (Вариант постановки связей в каждом ряду) ИИ20-1/70 Лист 73-74. Маркировочные схемы раскладки плит междуэтажных перекрытий и покрытии при смещении оси колонн торцевых рам на 500 мм и решения температурного шва без вставки и при осевой привязке колонн торцевых рам и решении температурного шва со вставкой ИИ20-1/70 Лист 75-76. Усилия от нормативных нагрузок на фундаменты колонн. Пояснительная записка ИИ20-1/70 Лист 77-78. Усилия от нормативных нагрузок на фундаменты рядовых колонн для маркировочных схем 33-6-3(36),2-6-4(36),П-6-4(36),2-6-5(36) ИИ20-1/70 Лист 81. Дополнительные усилия от нормативных ветровых нагрузок на фундаменты связевых колонн и колонн продольных рам маркировочных схем П-6-3(36),П-6-4(36),П-6-5(36) ИИ20-1/70 Лист 82. Усилия от нормативных нагрузок на фундаменты торцевых колонн для маркировочных схем 2-6-3(36),П-6-3(36),2-6-4(36),П-6-4(36),П-6-5(36) ИИ20-1/70 Лист 83. Усилия от нормативных нагрузок на фундаменты рядовых колонн маркировочных схем 2-6-3(48), 2-6-4(48), 3-6-3(48), 3-6-4(48), 3-6-5(48), 2-6-3(60,48),3-6-3(60,48),2-6-4(60,48),3-6-4(60,48),3-6-5(60,48),3-6-3(48,48,72),3-6-4(48,48,72),3-6-5(48,48,72) ИИ20-1/70 Лист 96. Дополнительные усилия от нормативных нагрузок на фундаменты торцевых колонн маркировочных схем 3-6-3(48,48,72),3-6-4(48,48,72),3-6-5(48,48,72) ИИ20-1/70 Лист 97. Дополнительные усилия от нормативных нагрузок на фундаменты торцевых колонн маркировочных схем П-6-3(48),П-6-4(48),П-6-5(48),П-6-3(60,48),П-6-4(60,48),П-6-5(60,48),3-6-3(48,48,72),3-6-4(48,48,72),3-6-5(48,48,72) ИИ20-1/70 Лист 98,99. Дополнительные усилия от нормативных ветровых нагрузок на фундаменты связевых колонн и колонн продольных рам маркировочных схем П-6-3(П-6-4(48),П-6-5(48),П-6-3(60,48),П-6-4(60,48),П-6-5(60,48) ИИ20-1/70 Лист 100-102. Усилия от нормативных нагрузок на фундаменты рядовых колонн маркировочных схем 2-6-3(60),3-6-3(60),3-6-3(72,60),3-6-3(60,72),2-6-4(60)-3-6-4(60),3-6-4(60),3-6-4(72,60),3-6-4(60,60,72),3-6-5(60),3-6-5(72,60),3-6-5(72,60),3-6-5(60,60,72) ИИ20-1/70 Лист 103. Дополнительные усилия от нормативных нагрузок на фундаменты связевых колонн маркировочных схем 3-6-3(60,60,72), 3-6-4(60,60,72), 3-6-5(60,60,72) ИИ20-1/70 Лист 104. Дополнительные усилия на фундаменты торцевых колонн у температурных швов от одностороннего загружения ригелей для маркировочных схем П-6-3(60),П-6-4(60),П-6-5(60),П-6-3(72,60),П-6-4(72,60),П-6-5(72,60),3-6-3(60,60,72) ИИ20-1/70 Лист 105. Дополнительные усилия от нормативных нагрузок на фундаменты связевых колонн продольных рам маркировочных схем П-6-3(60),П-6-3(72,60),П-6-4(60),П-6-4(72,60),П-6-5(600),П-6-5(72,60)
Разработан:	ЦНИИпромзданий НИИЖБ ГСПИ-10 ЛГПИ
Утверждён:	28.11.1972 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 203)
