Серия 4.904-12

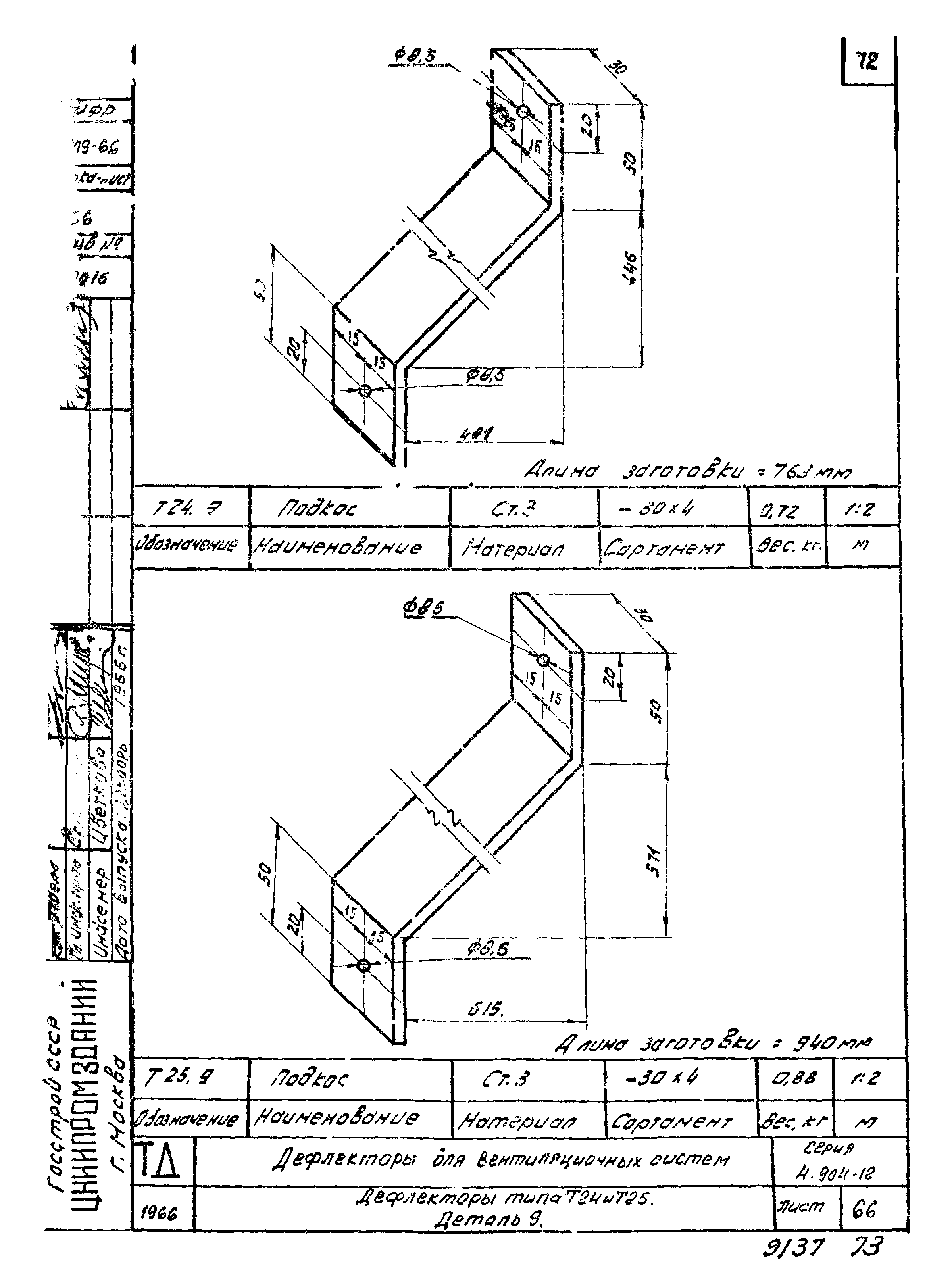

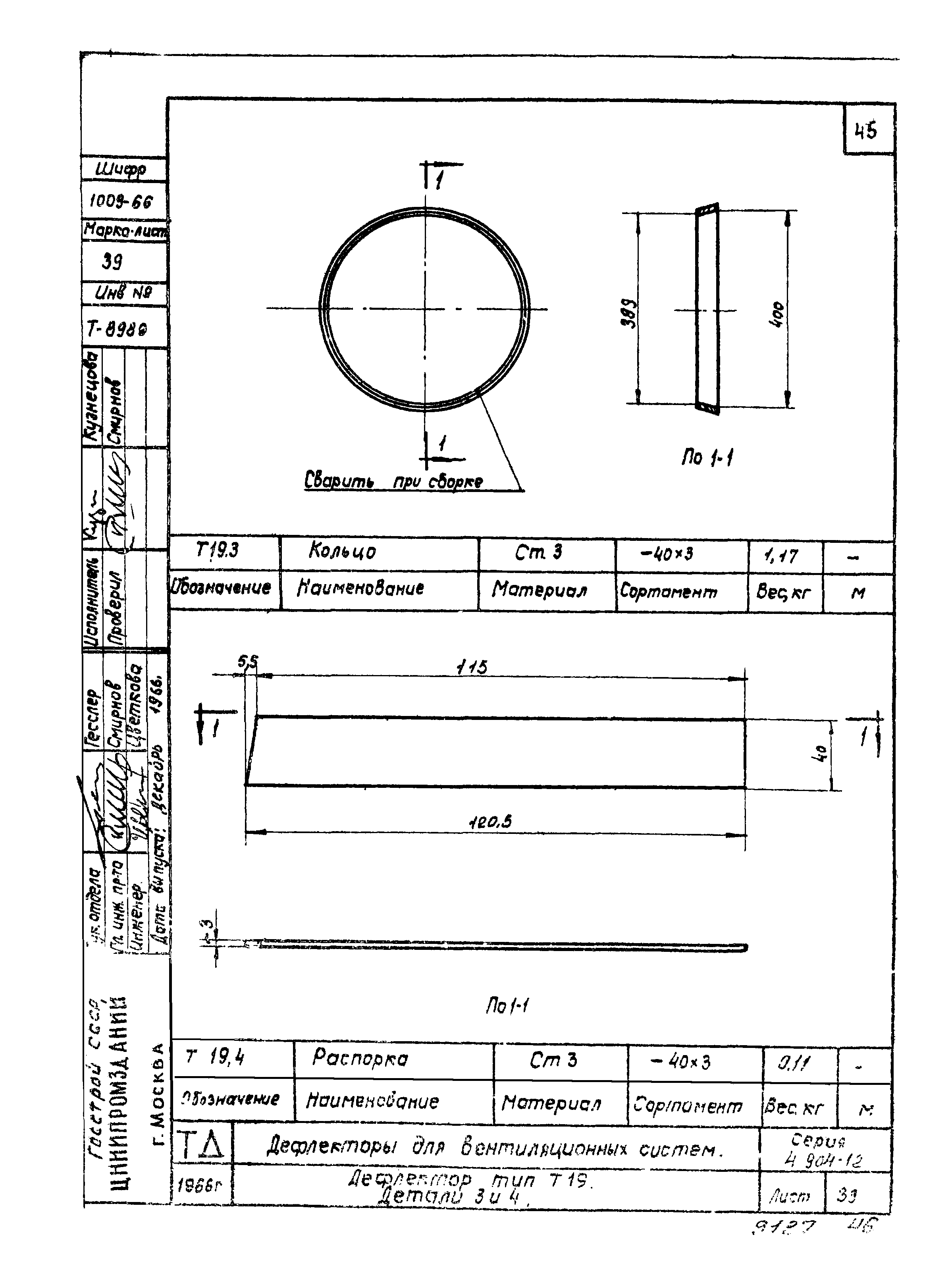

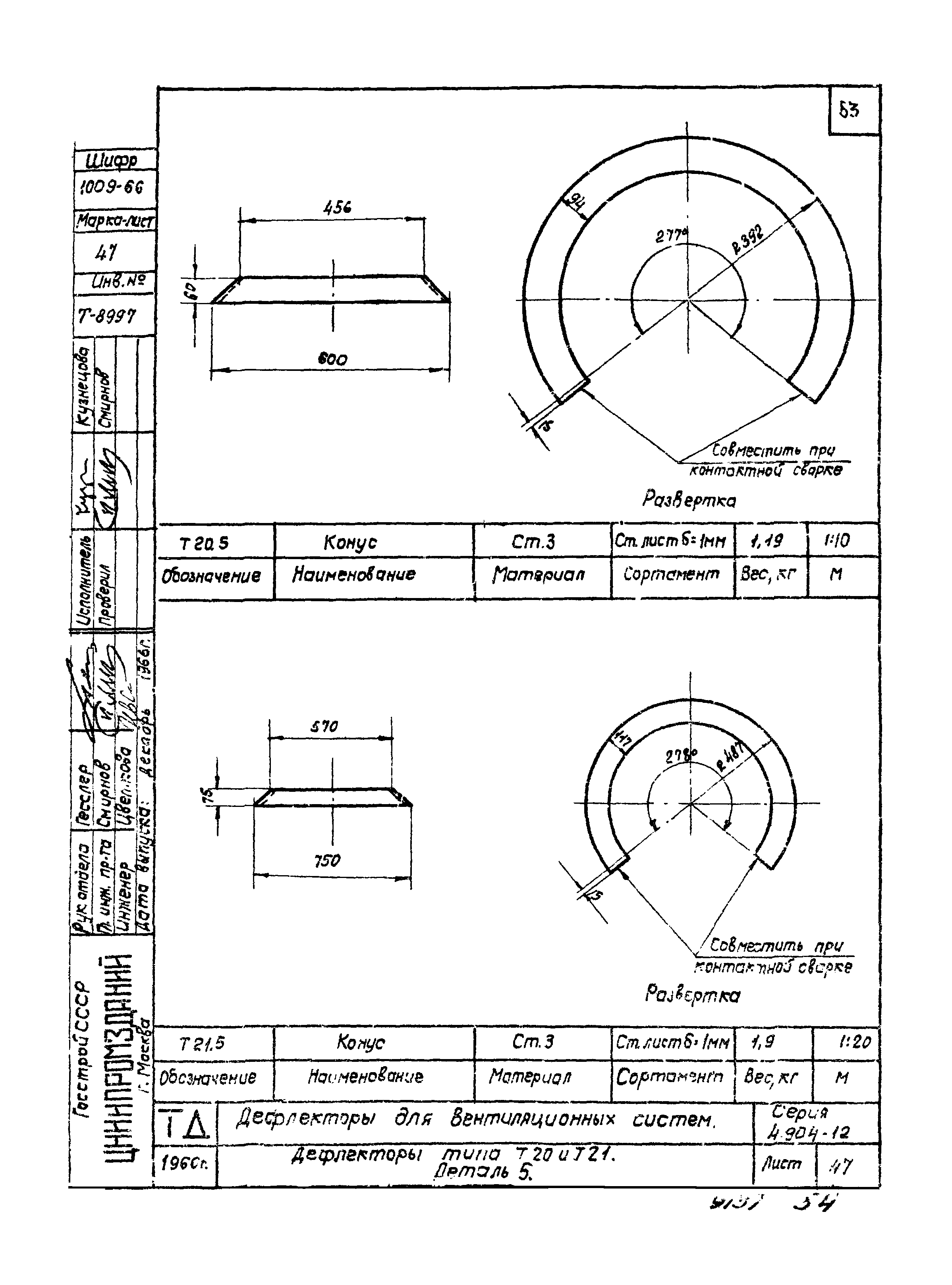

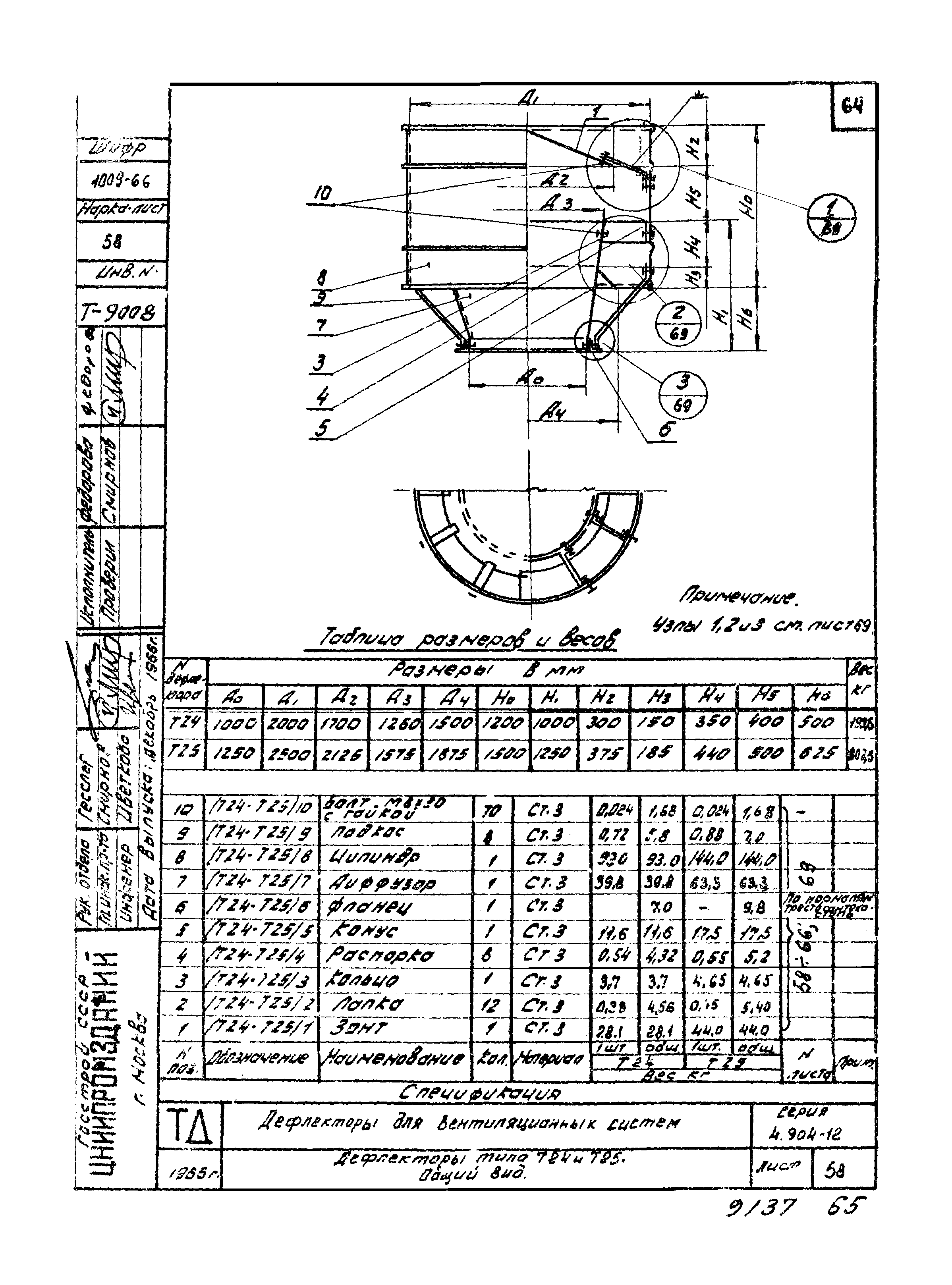

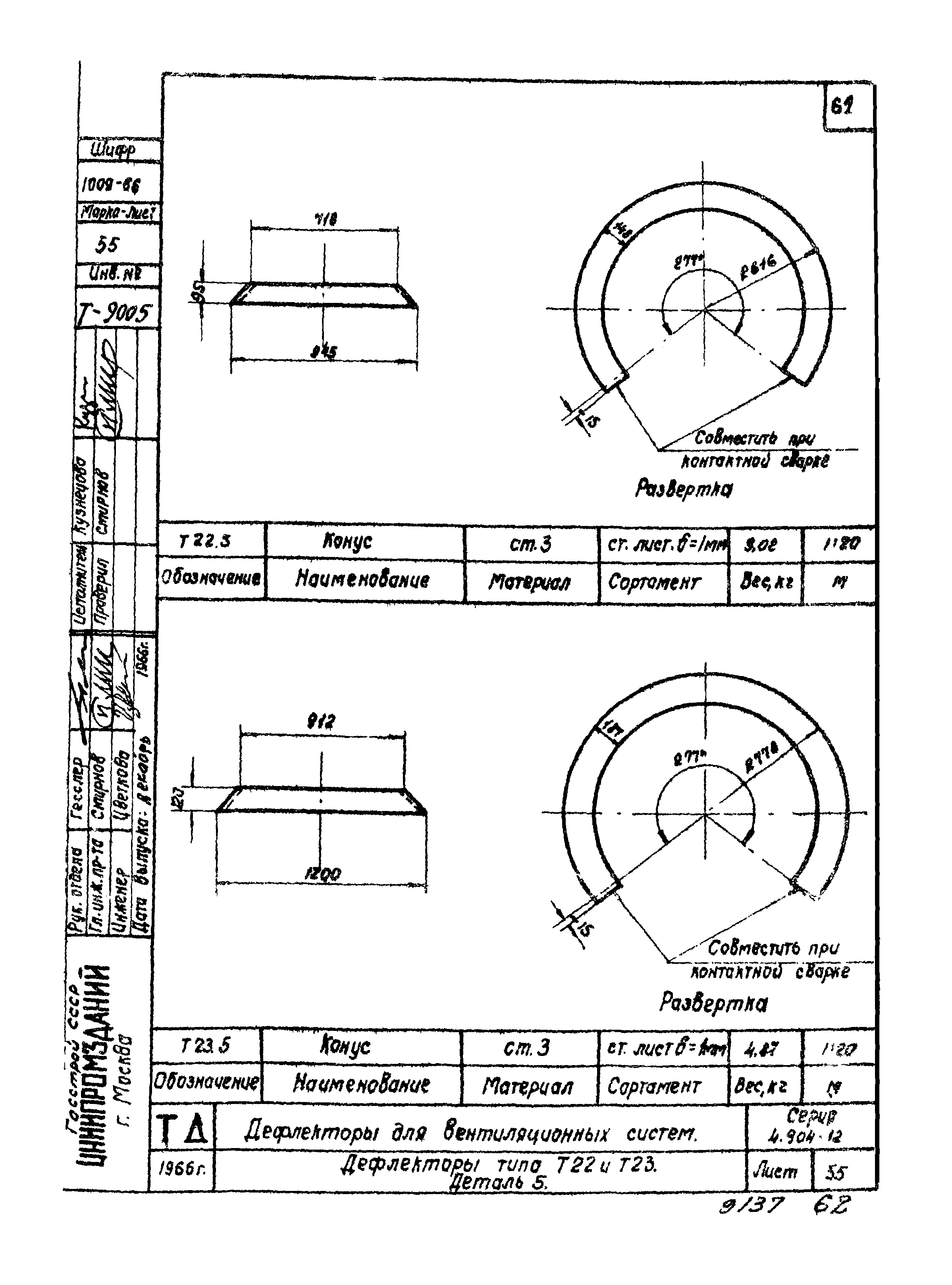

Зонты и дефлекторы вентиляционных систем (по нормали на металлические воздуховоды круглого и прямоугольного сечения серии А3-187). Рабочие чертежи

Обозначение:	Серия 4.904-12
Обозначение англ:	Series 4.904-12
Статус:	не действует
Название рус.:	Зонты и дефлекторы вентиляционных систем (по нормали на металлические воздуховоды круглого и прямоугольного сечения серии А3-187). Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	03.02.1967
Дата окончания срока действия:	01.09.1978

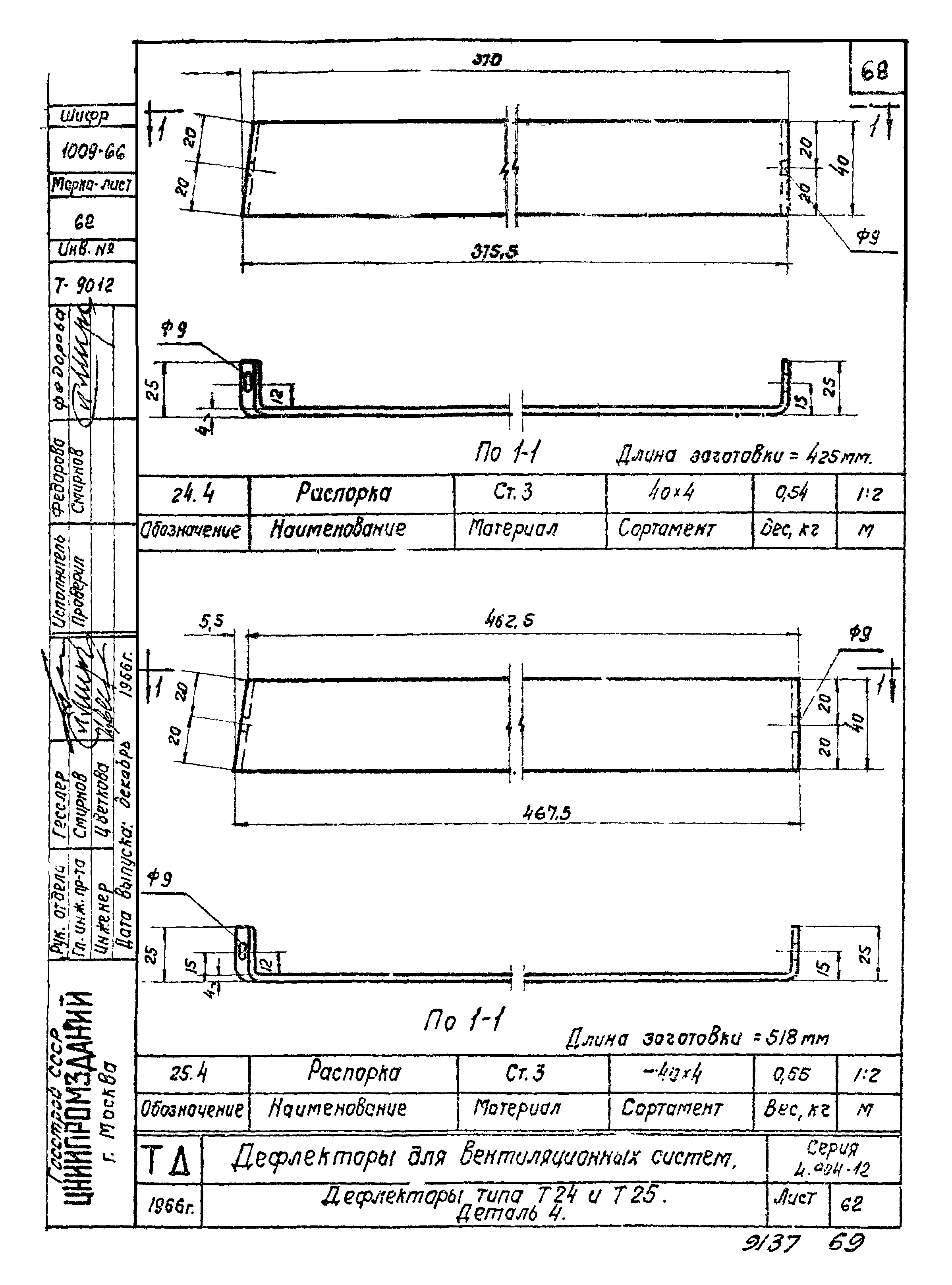

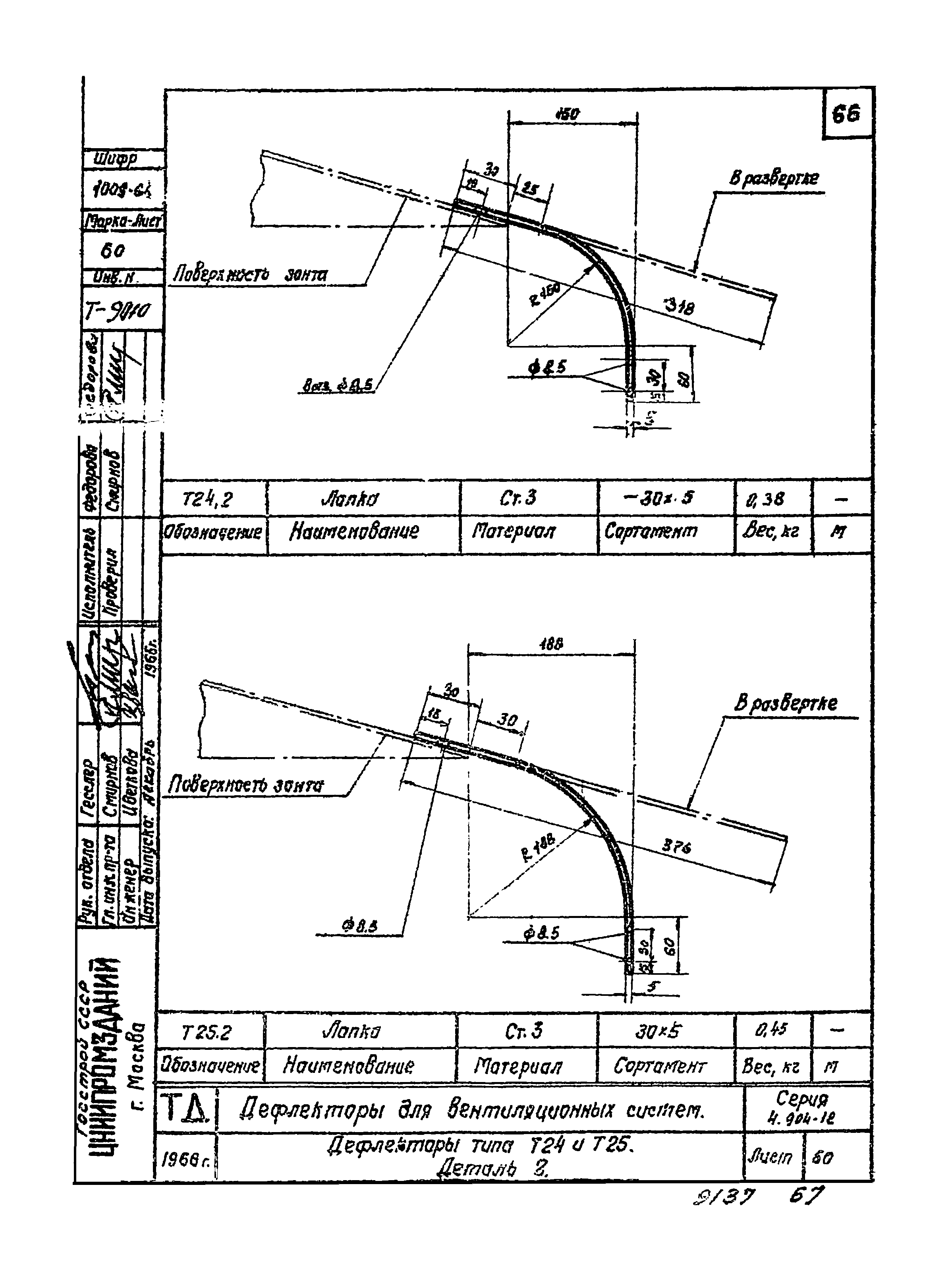

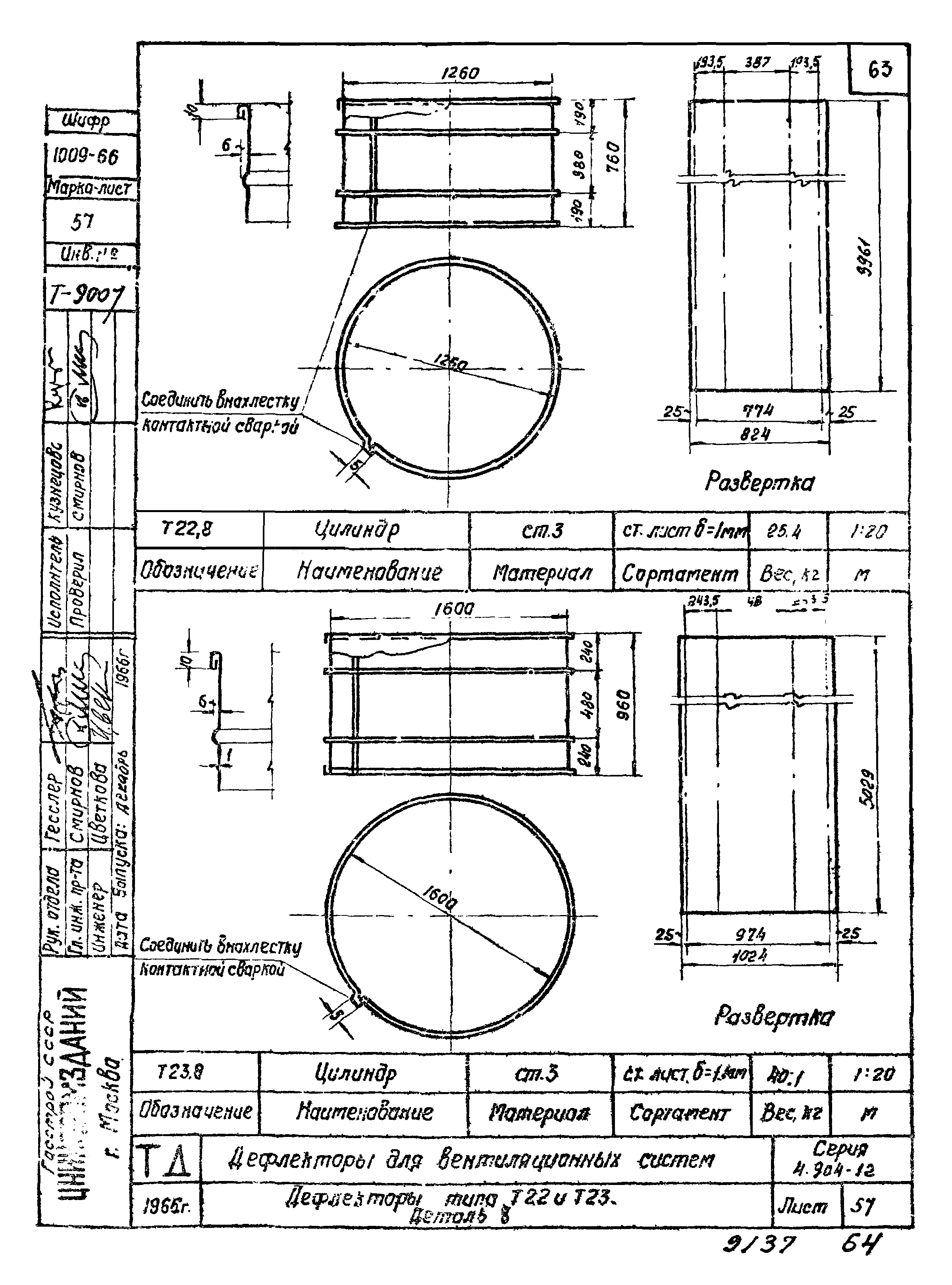

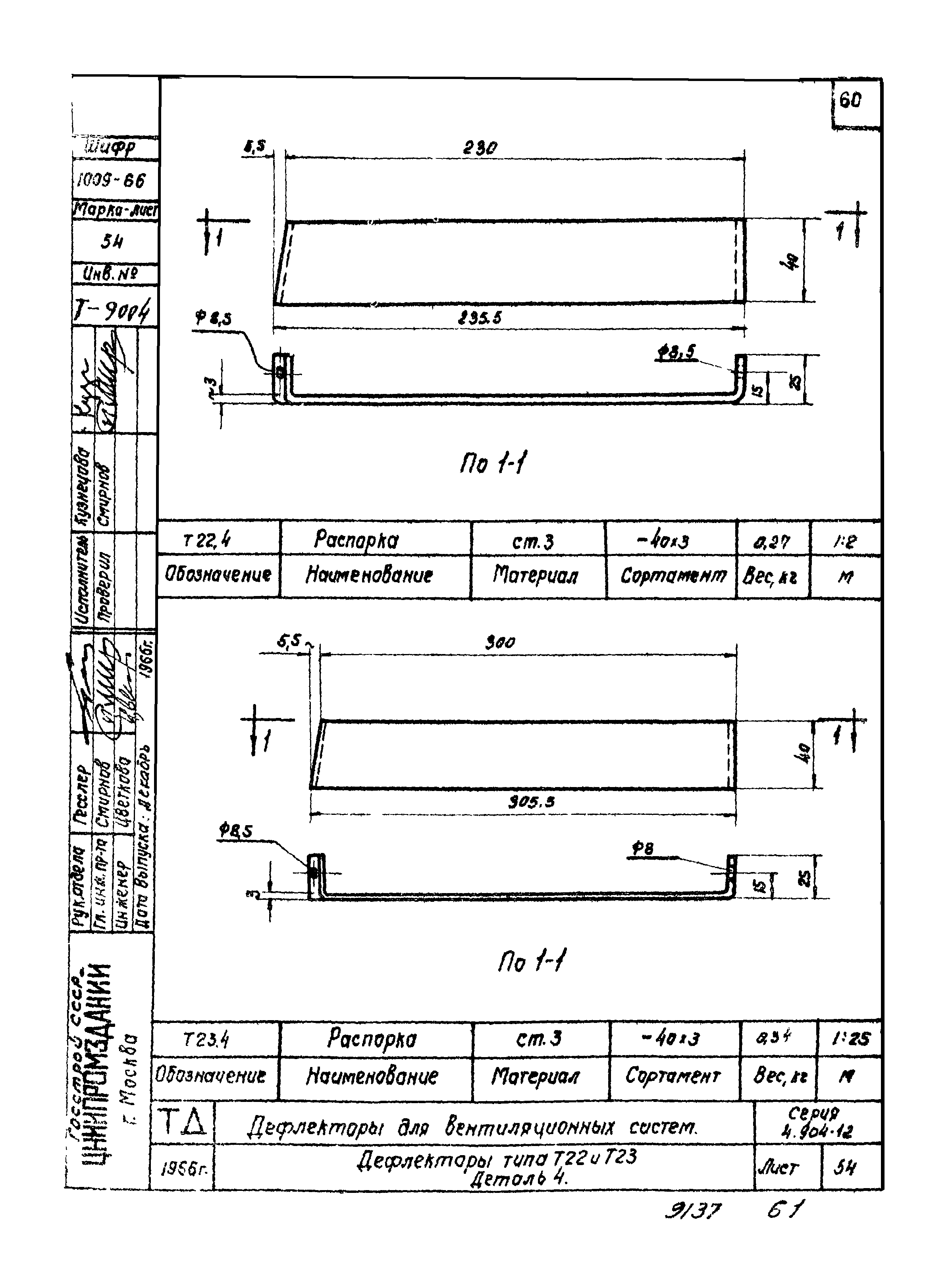

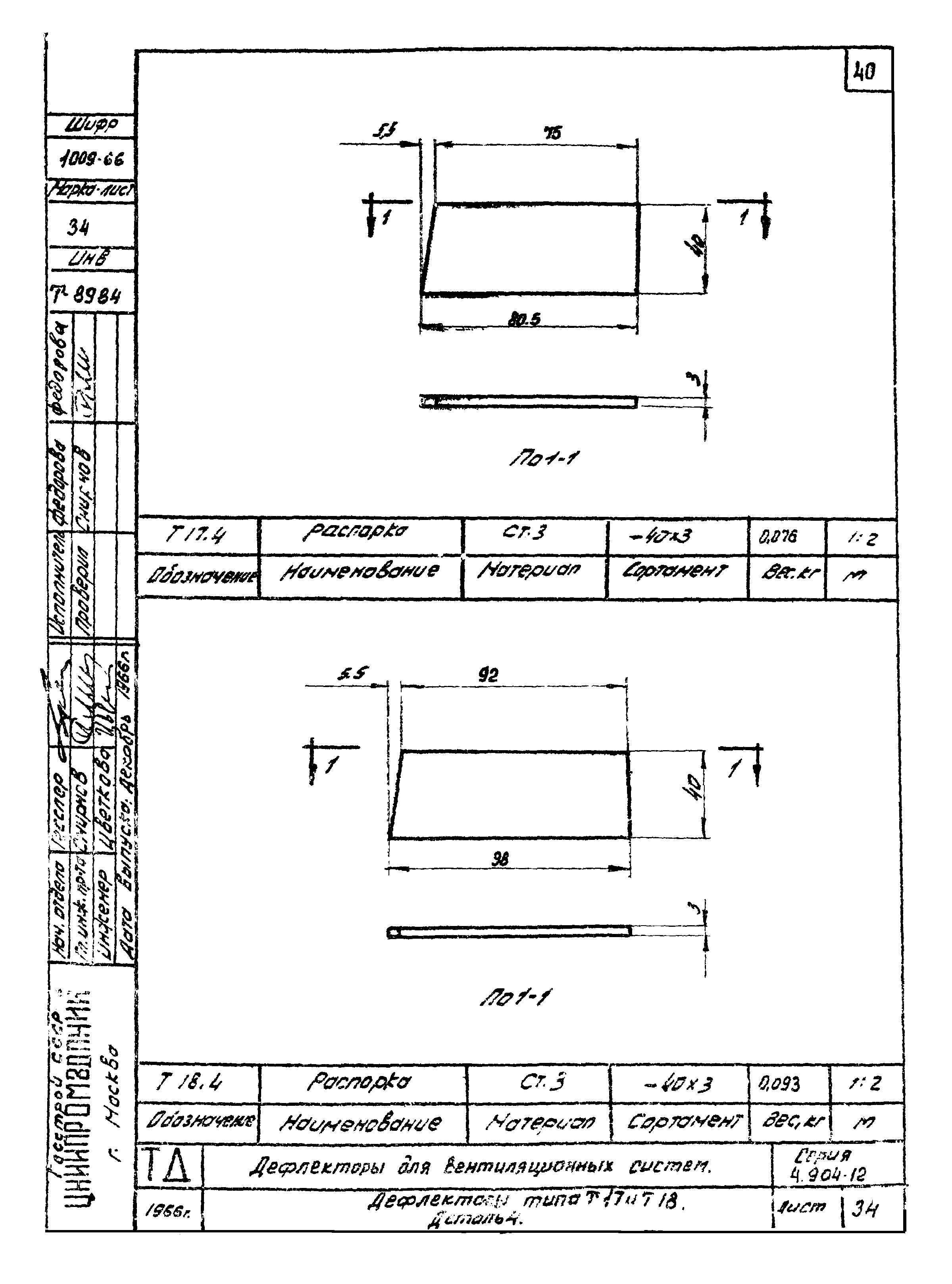

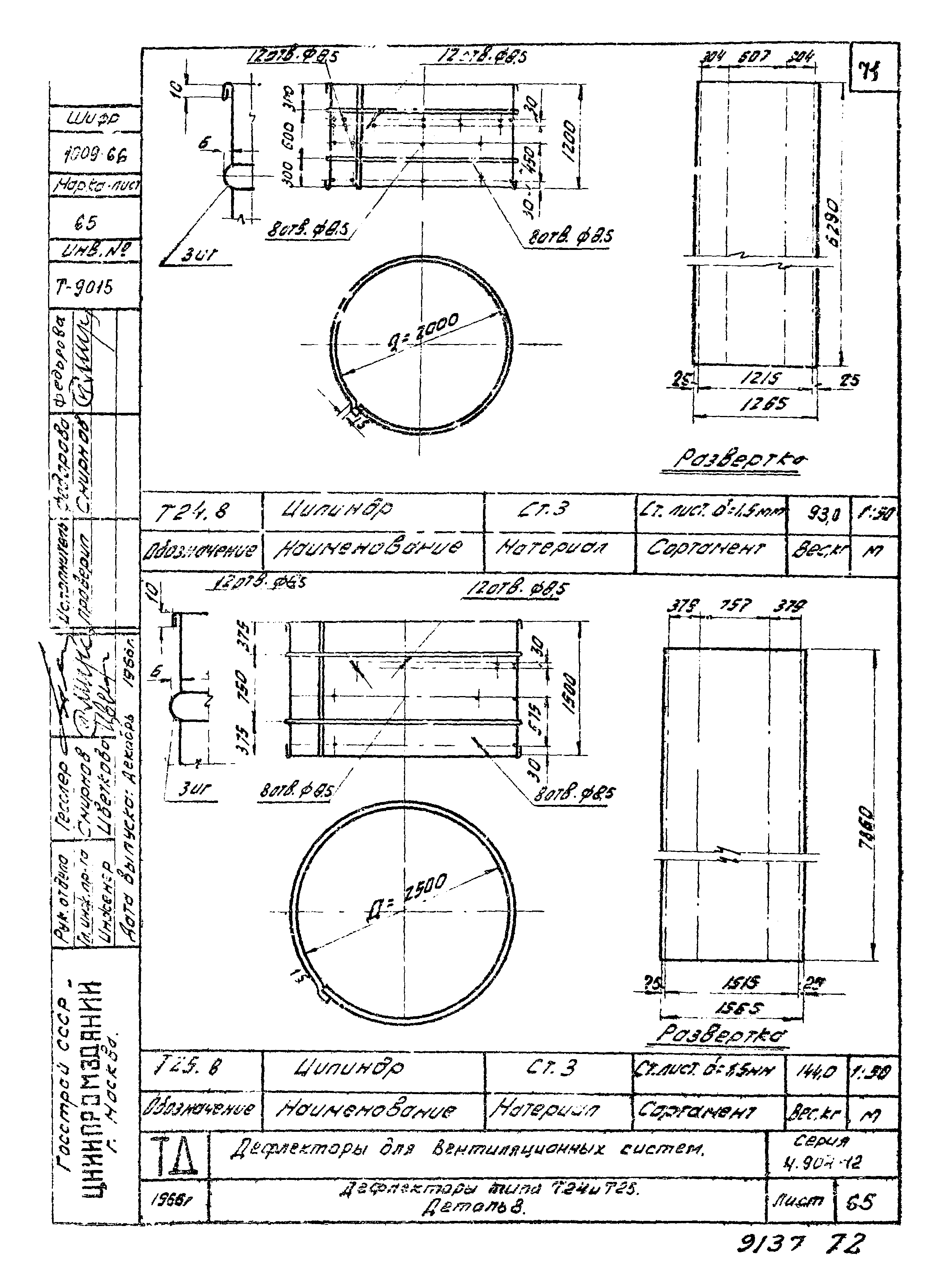

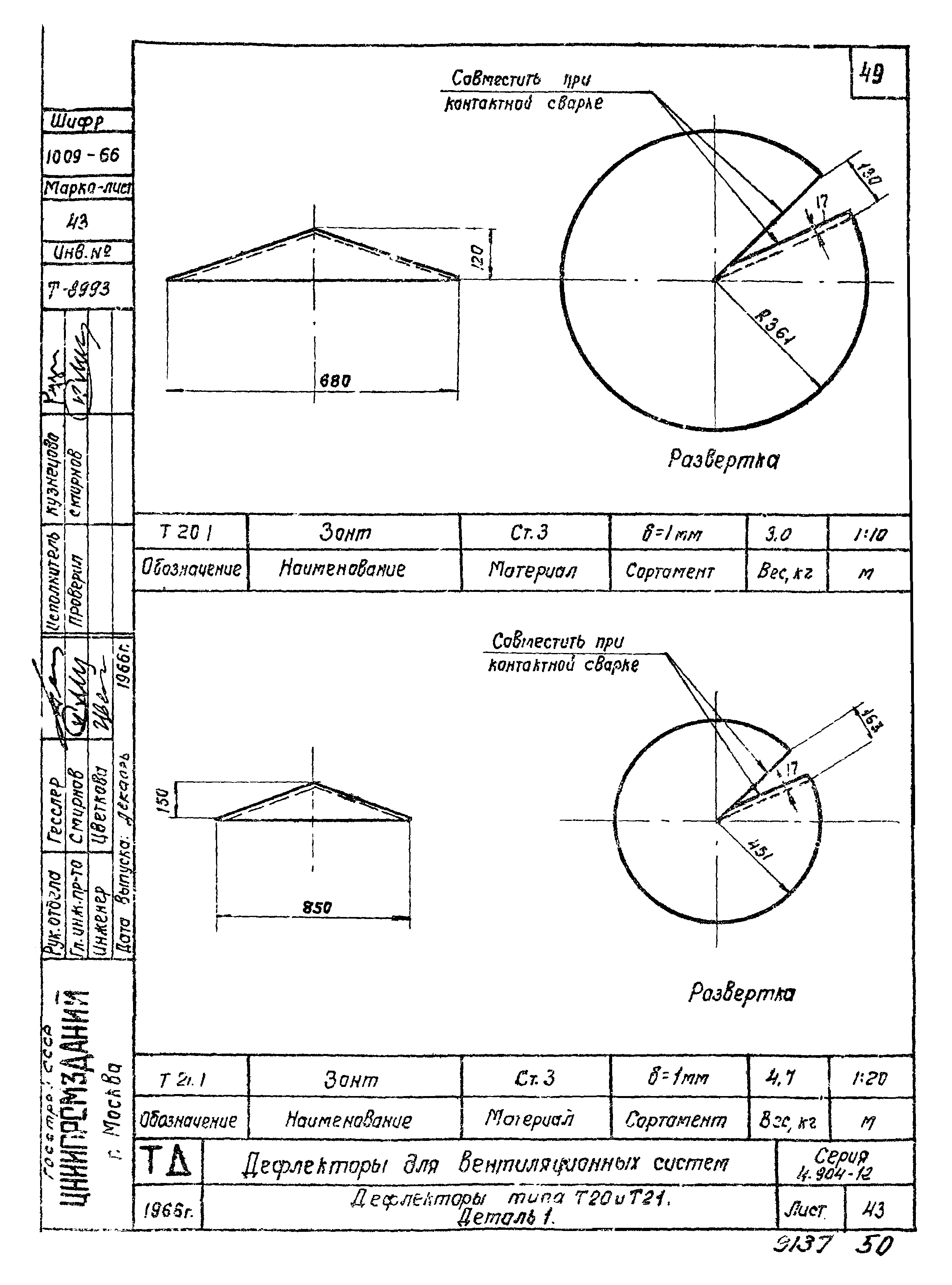

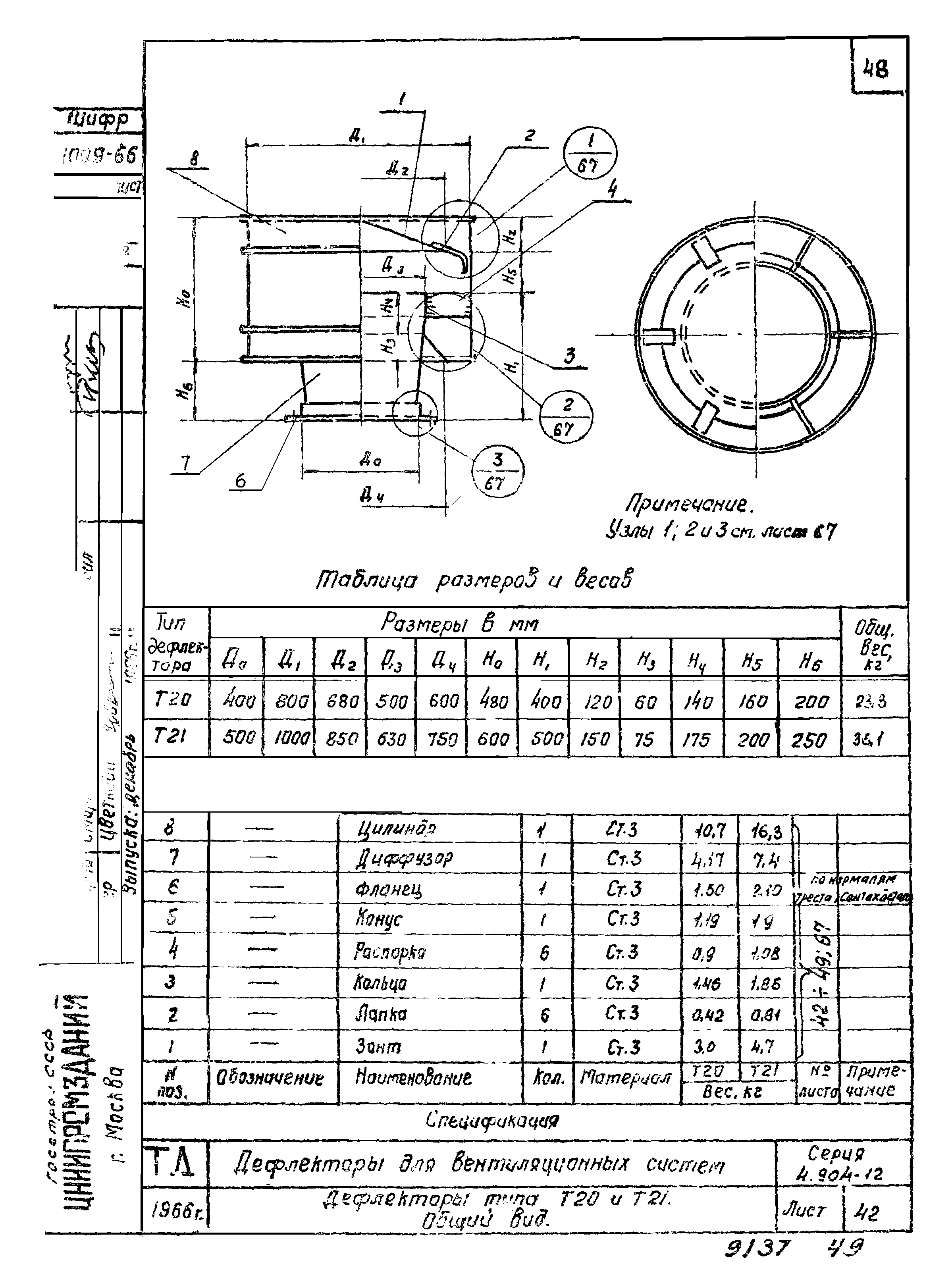

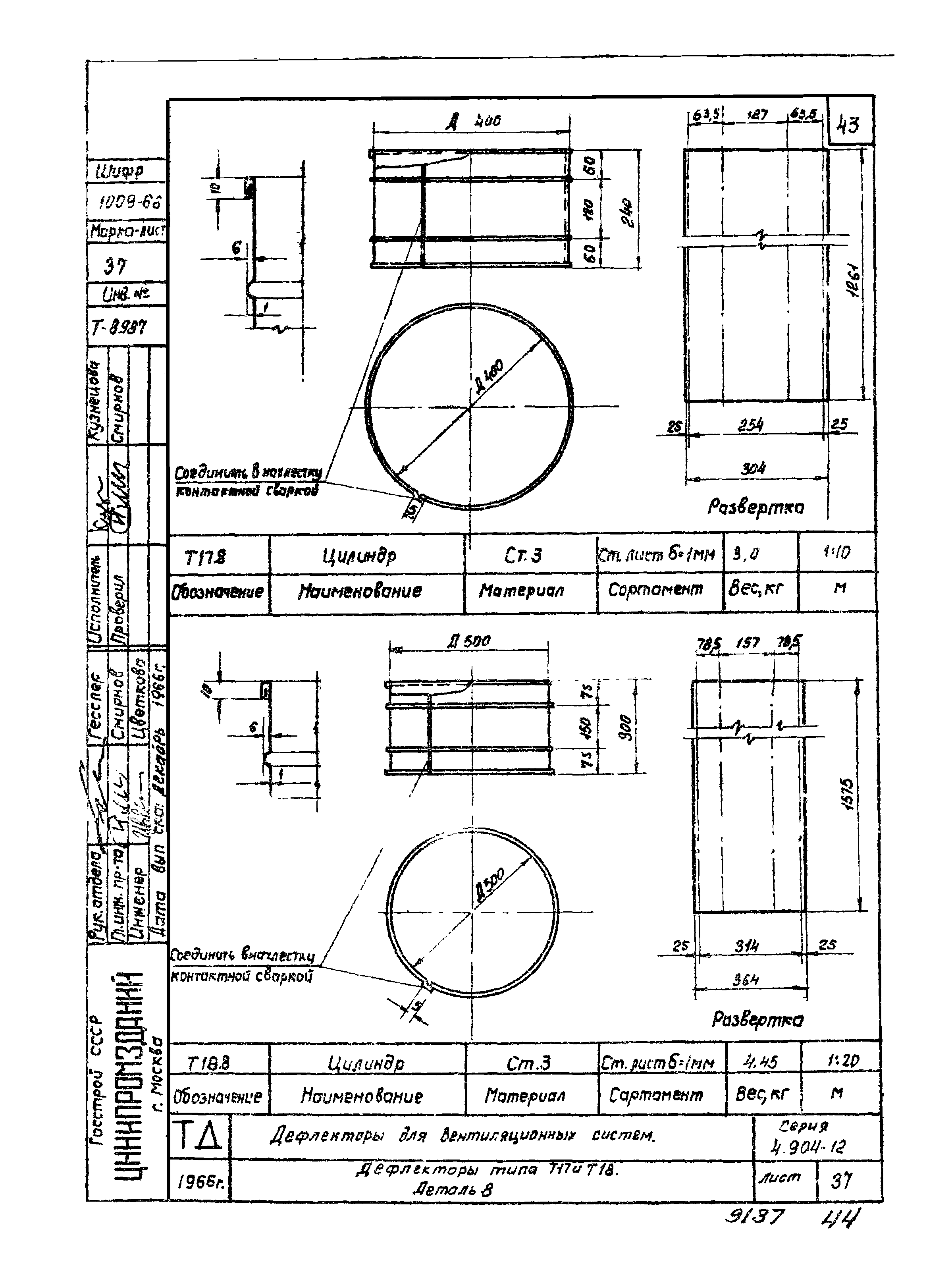

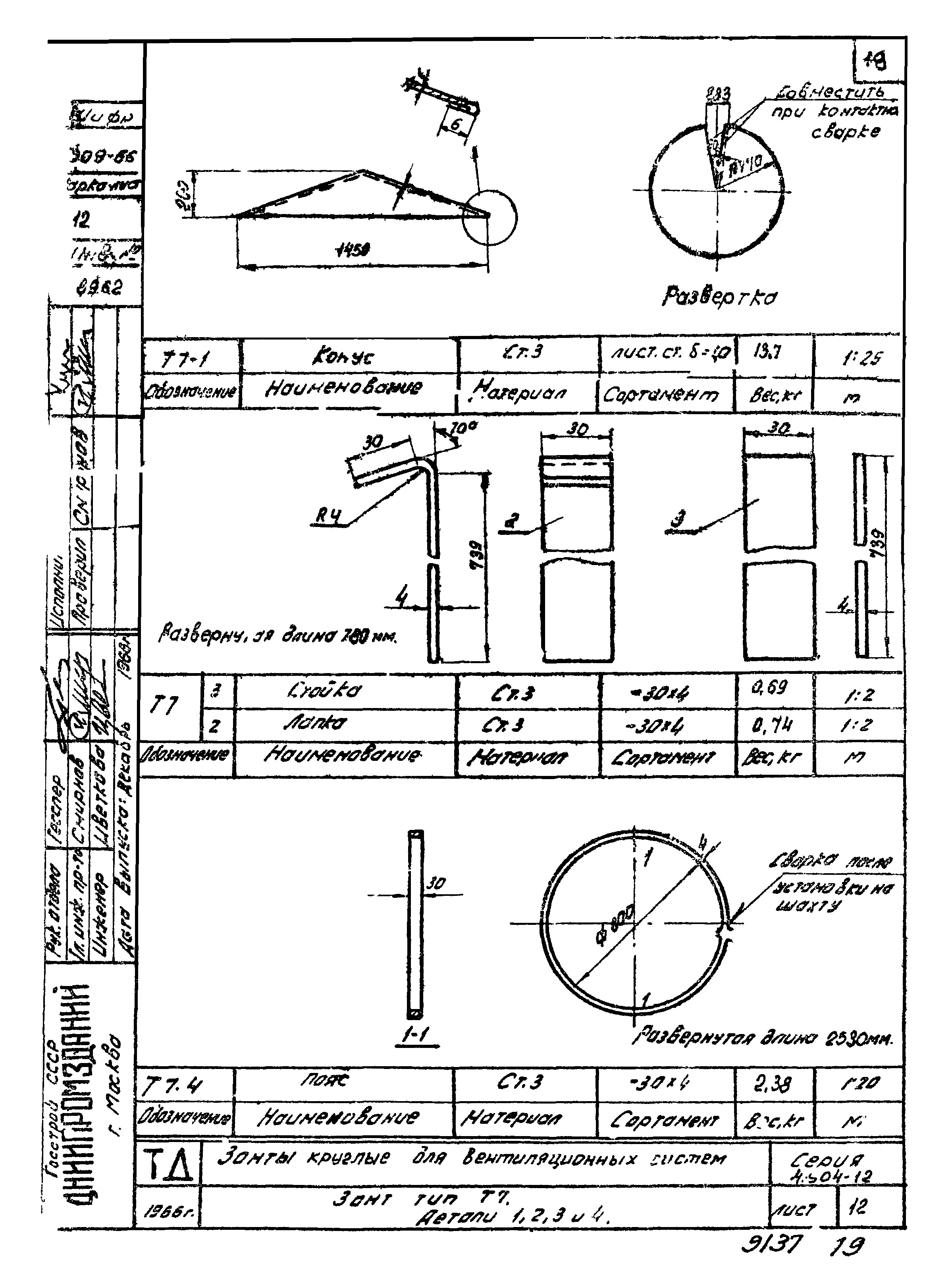

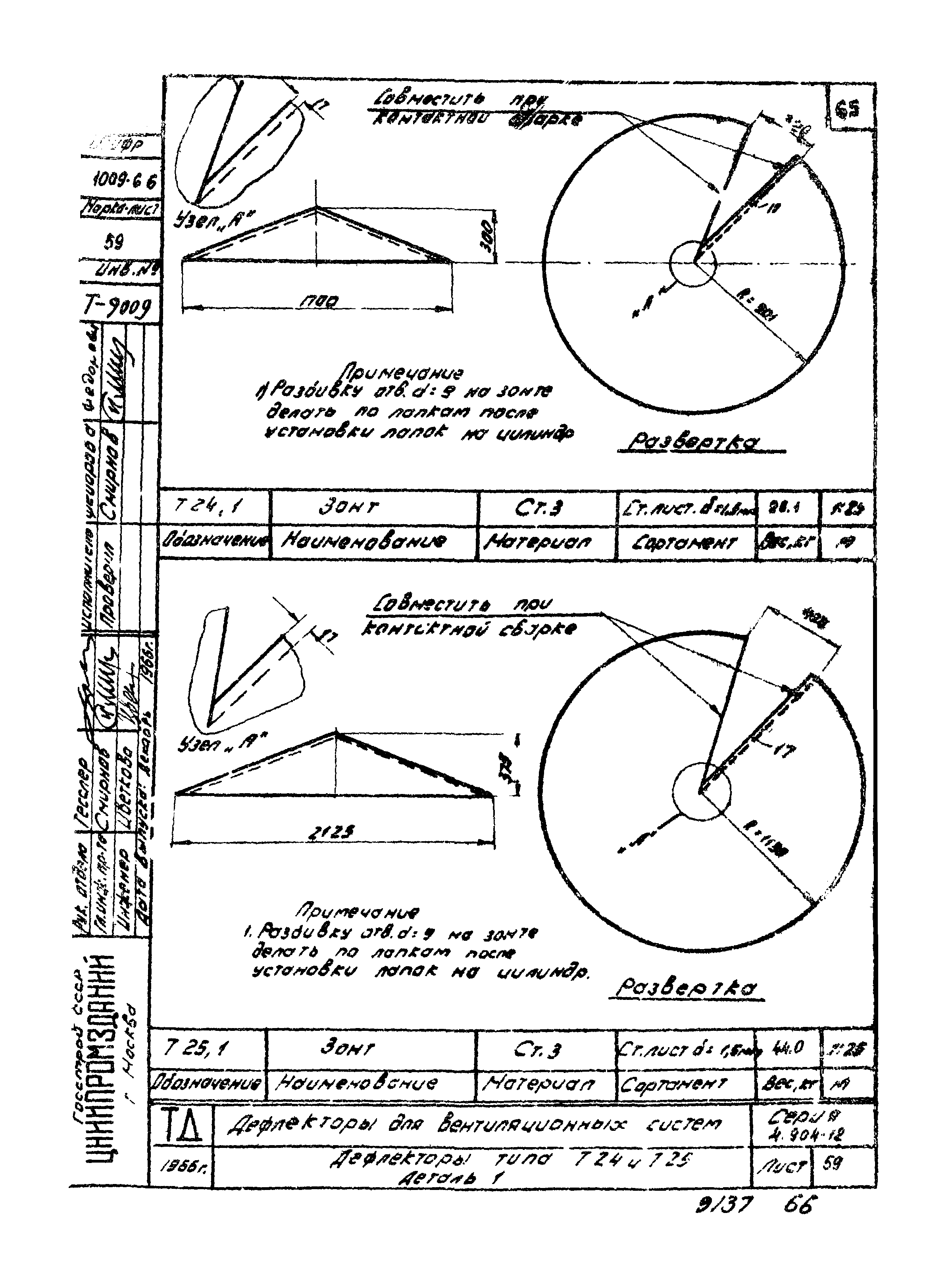

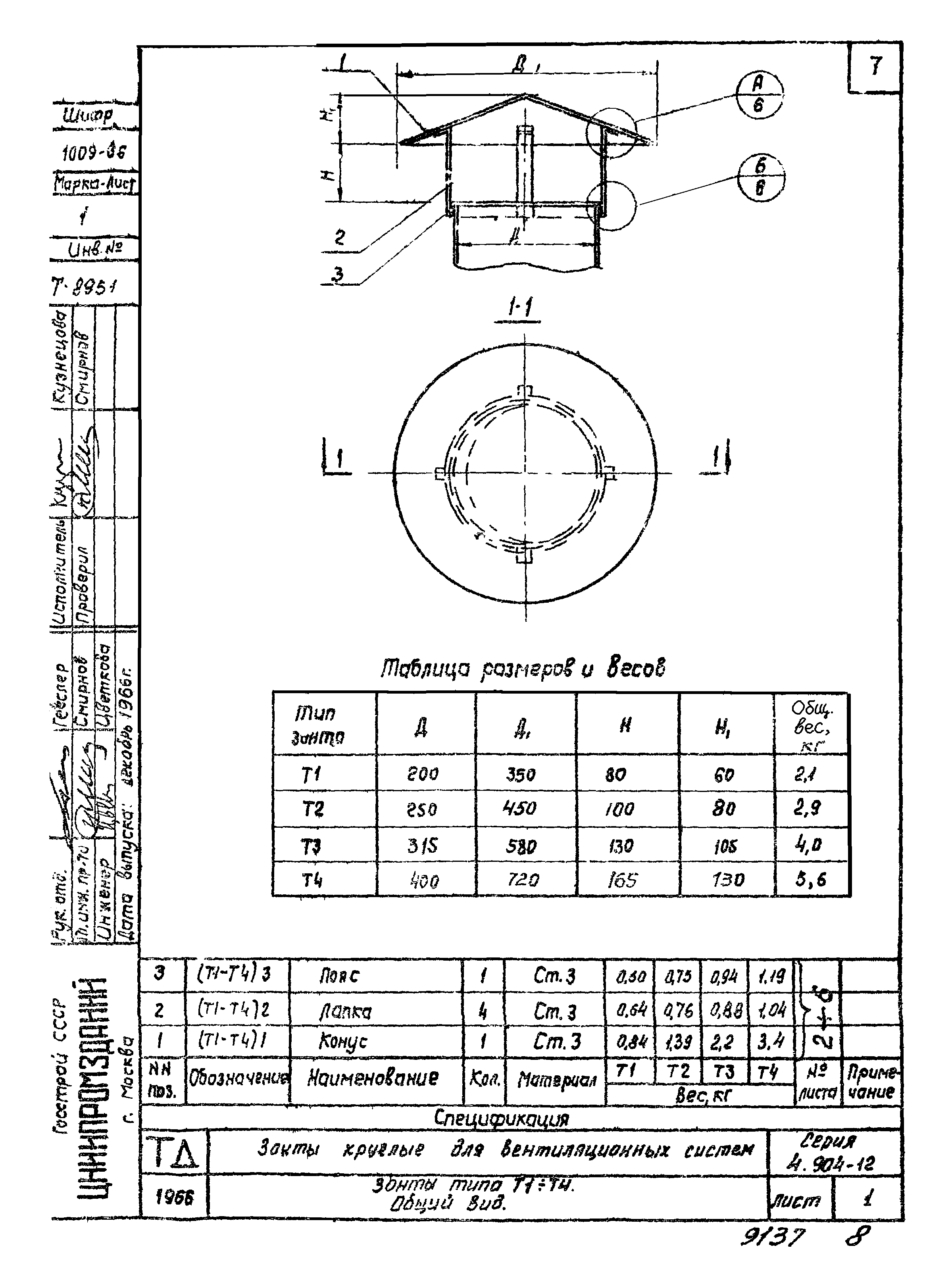

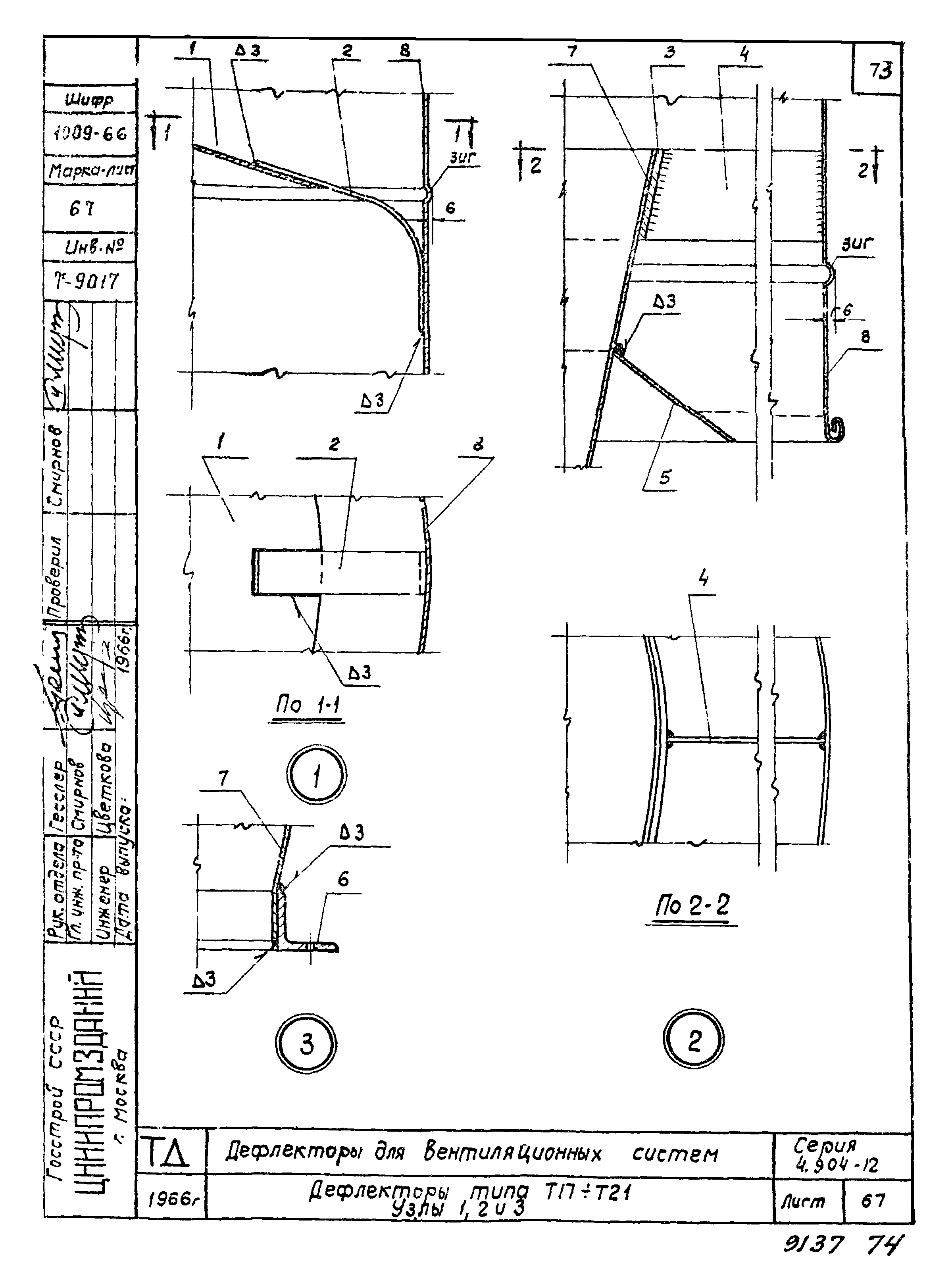

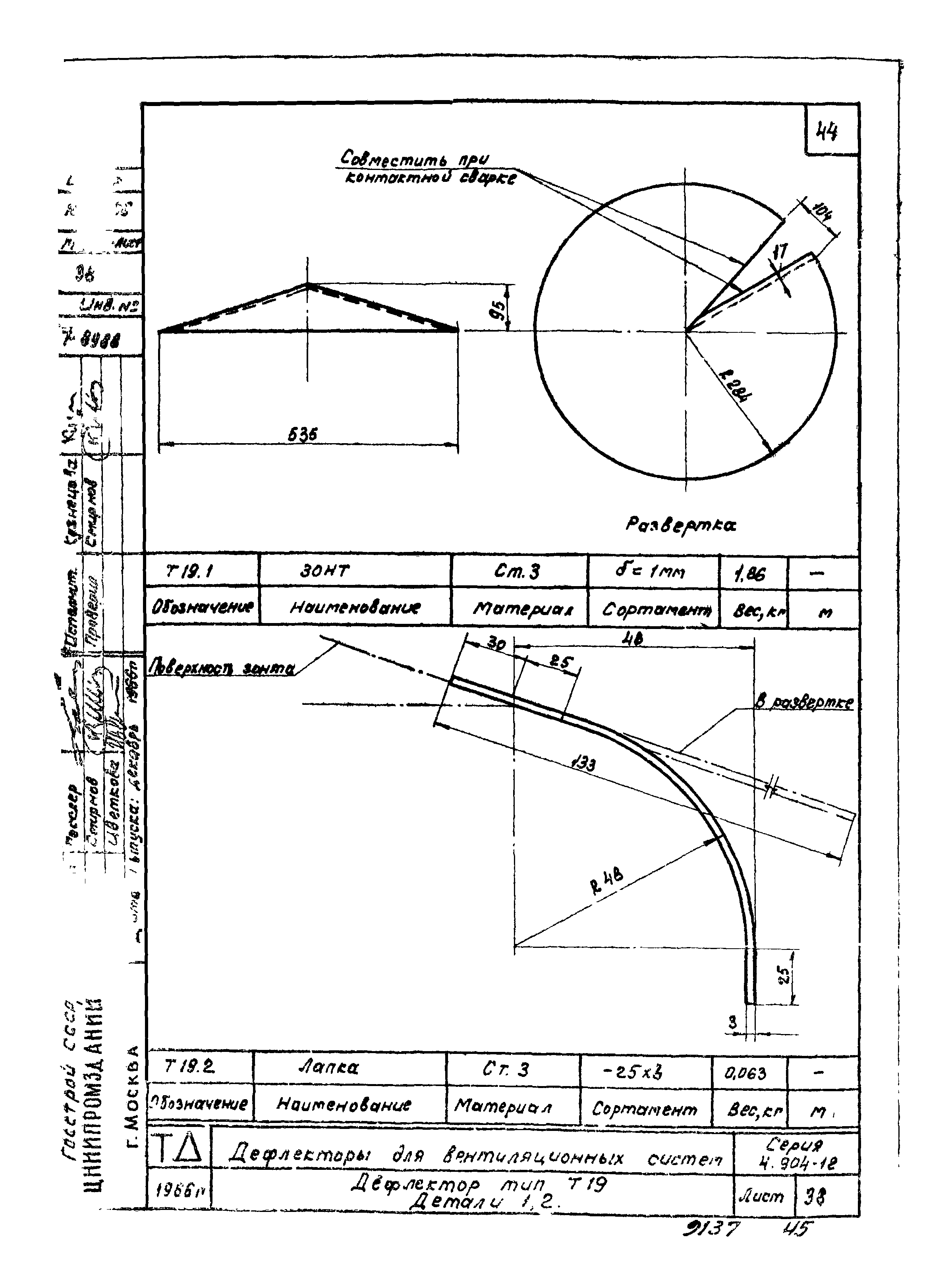

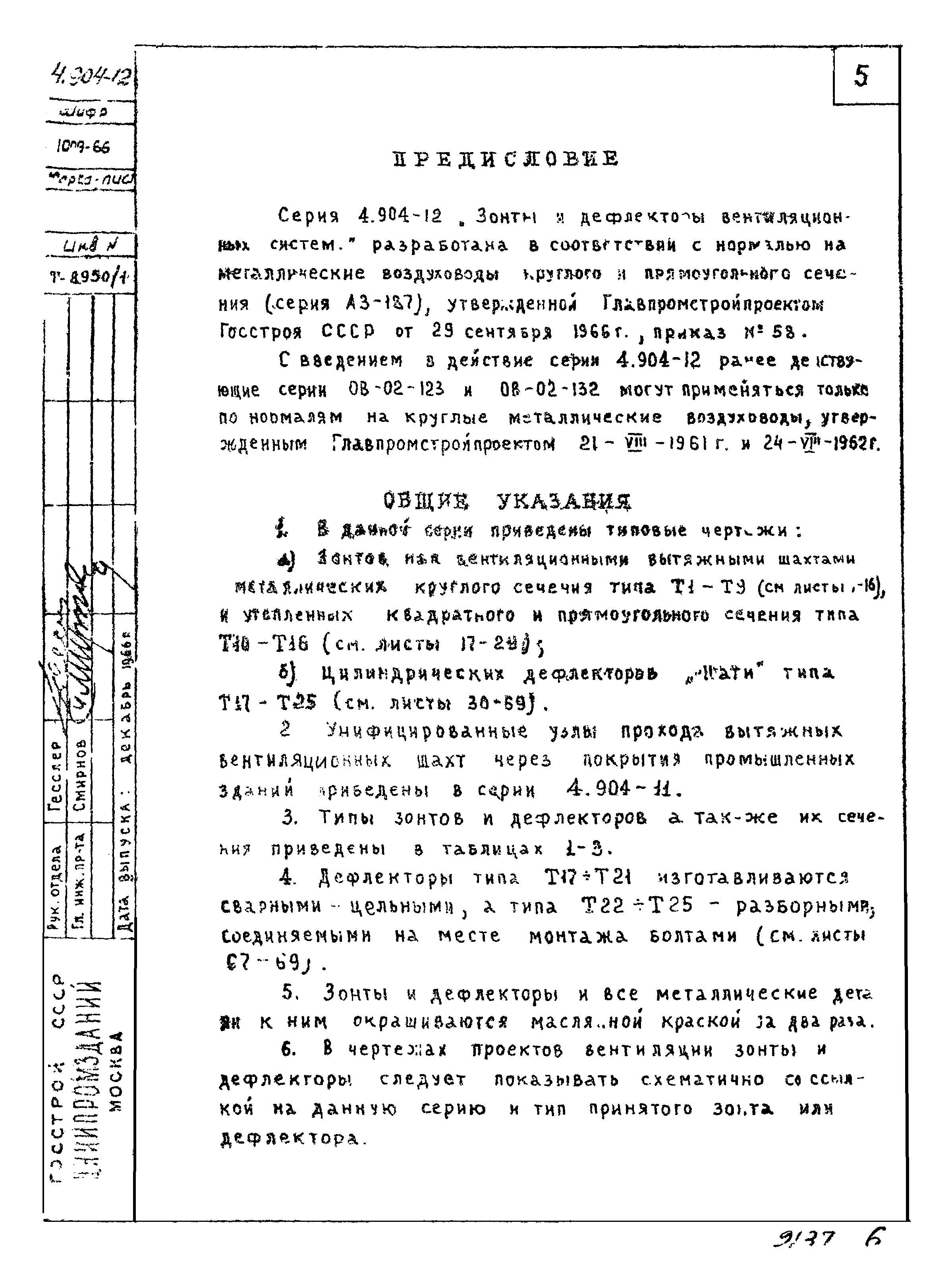

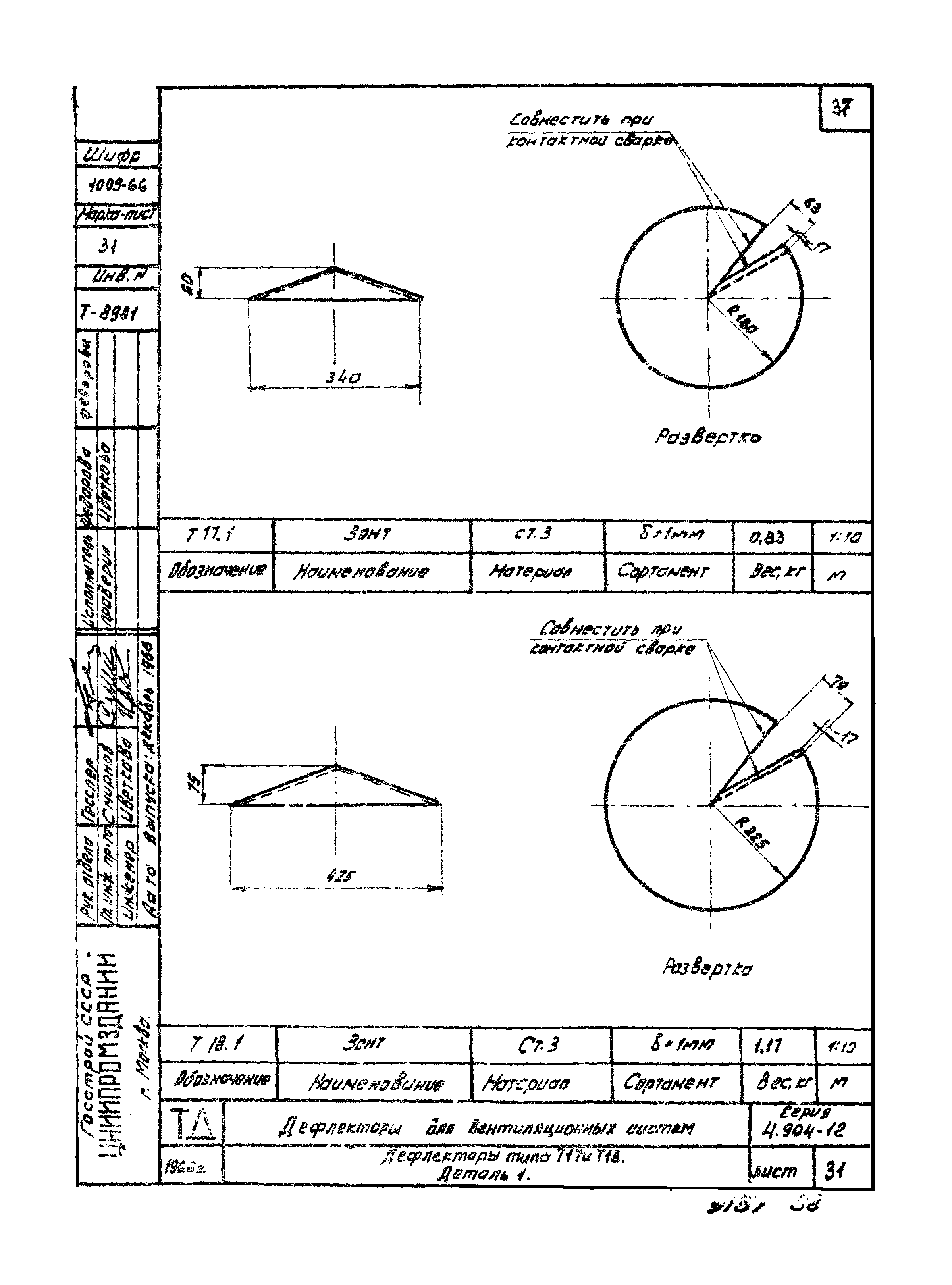

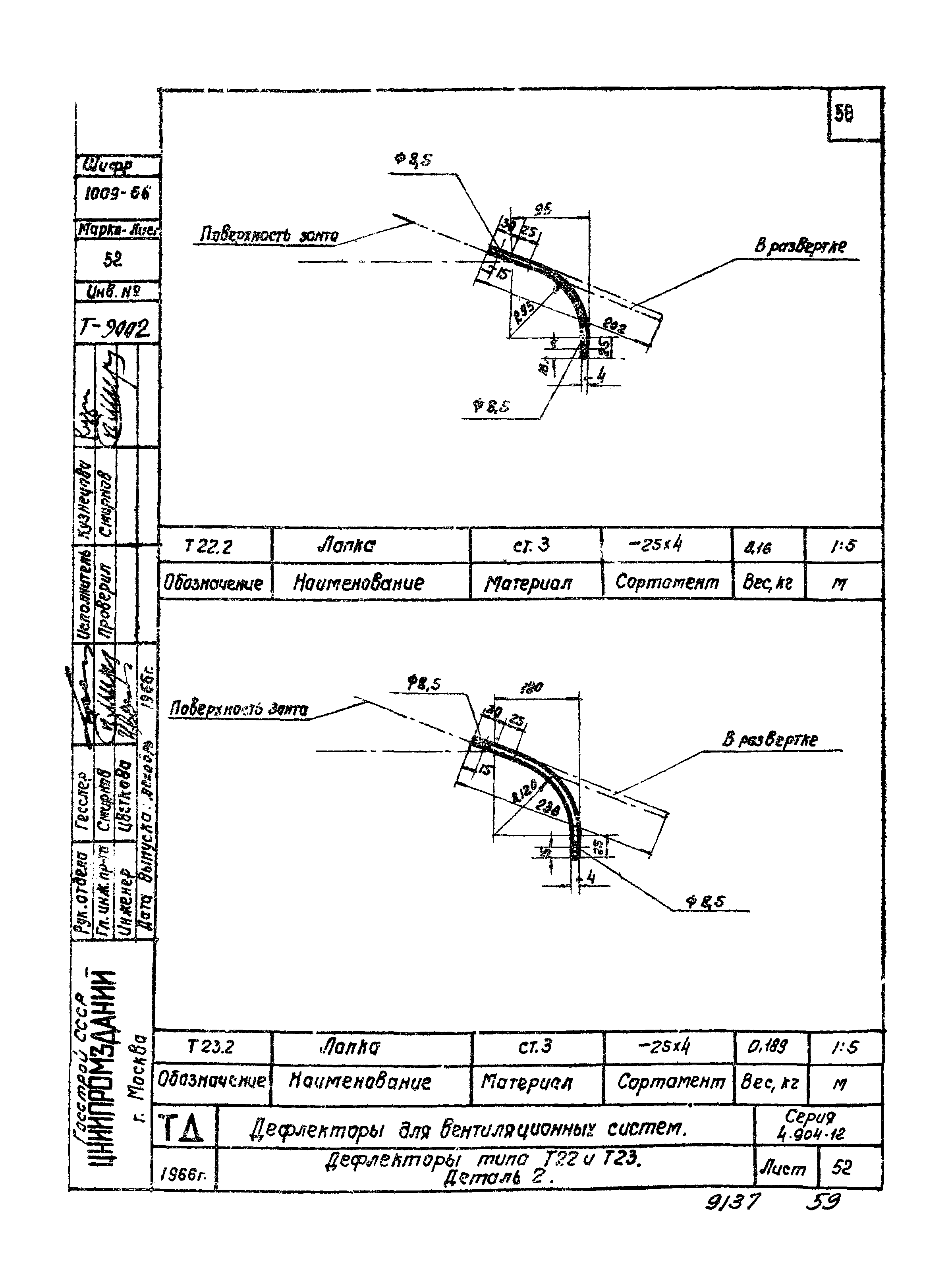

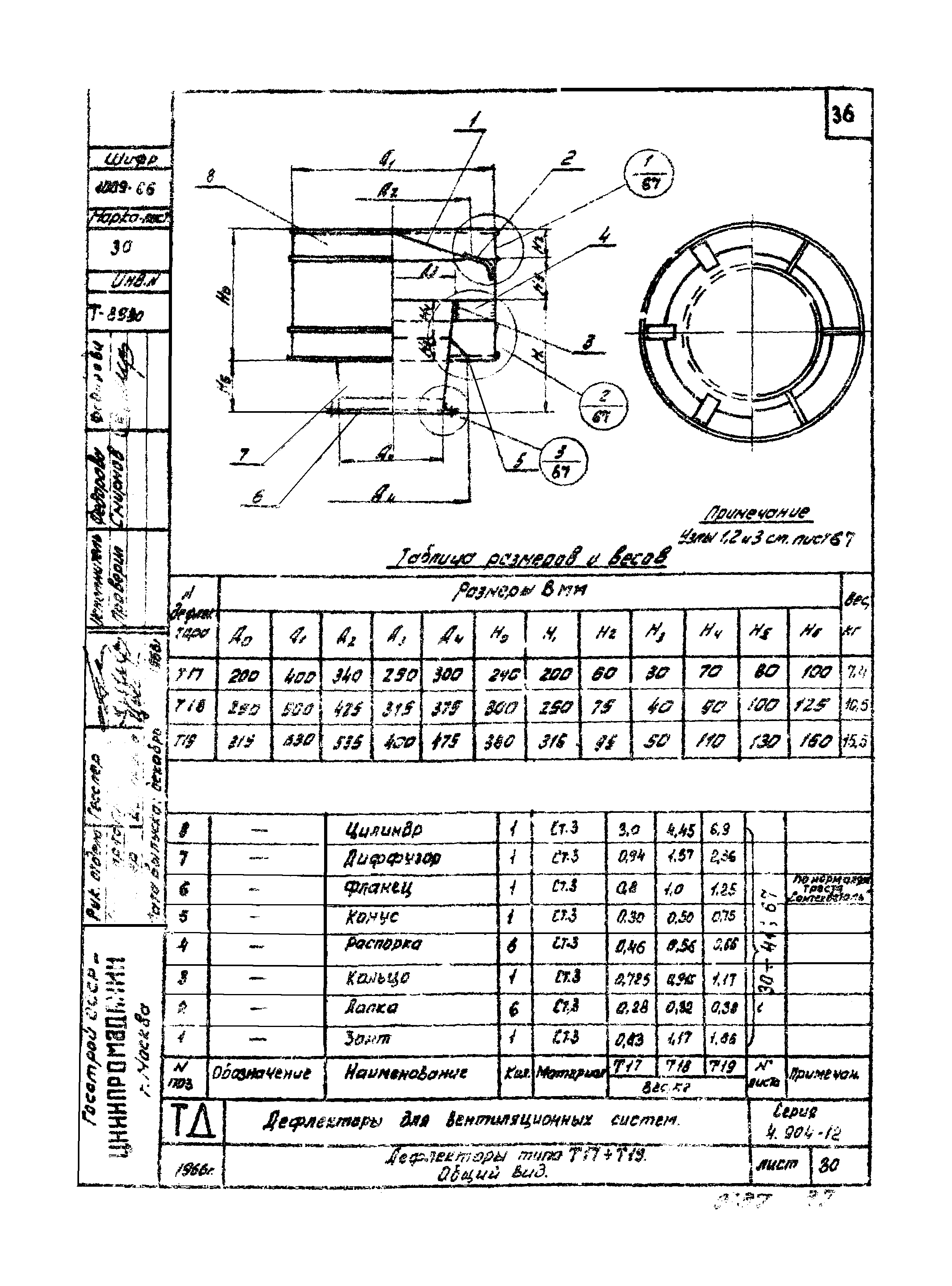

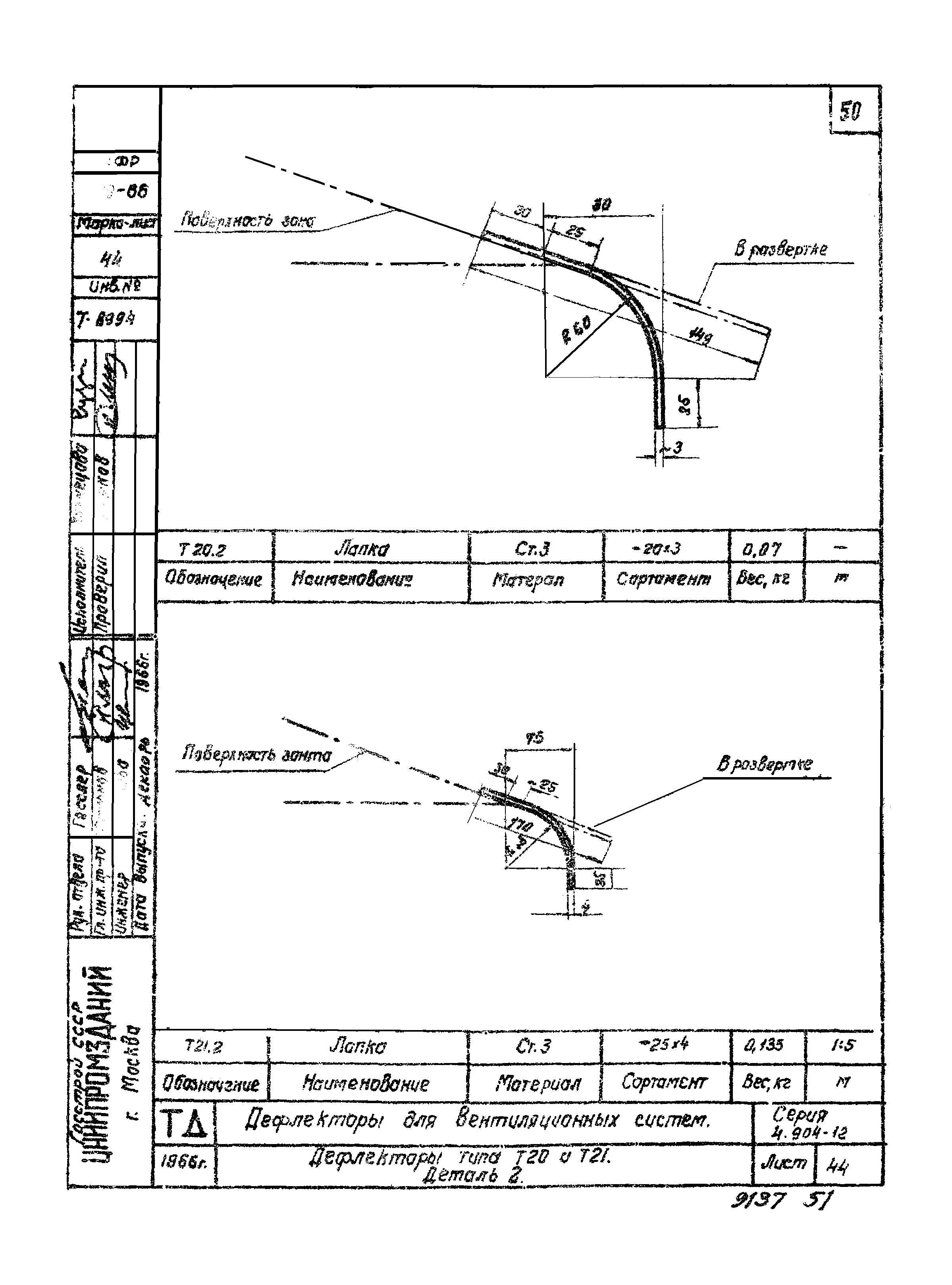

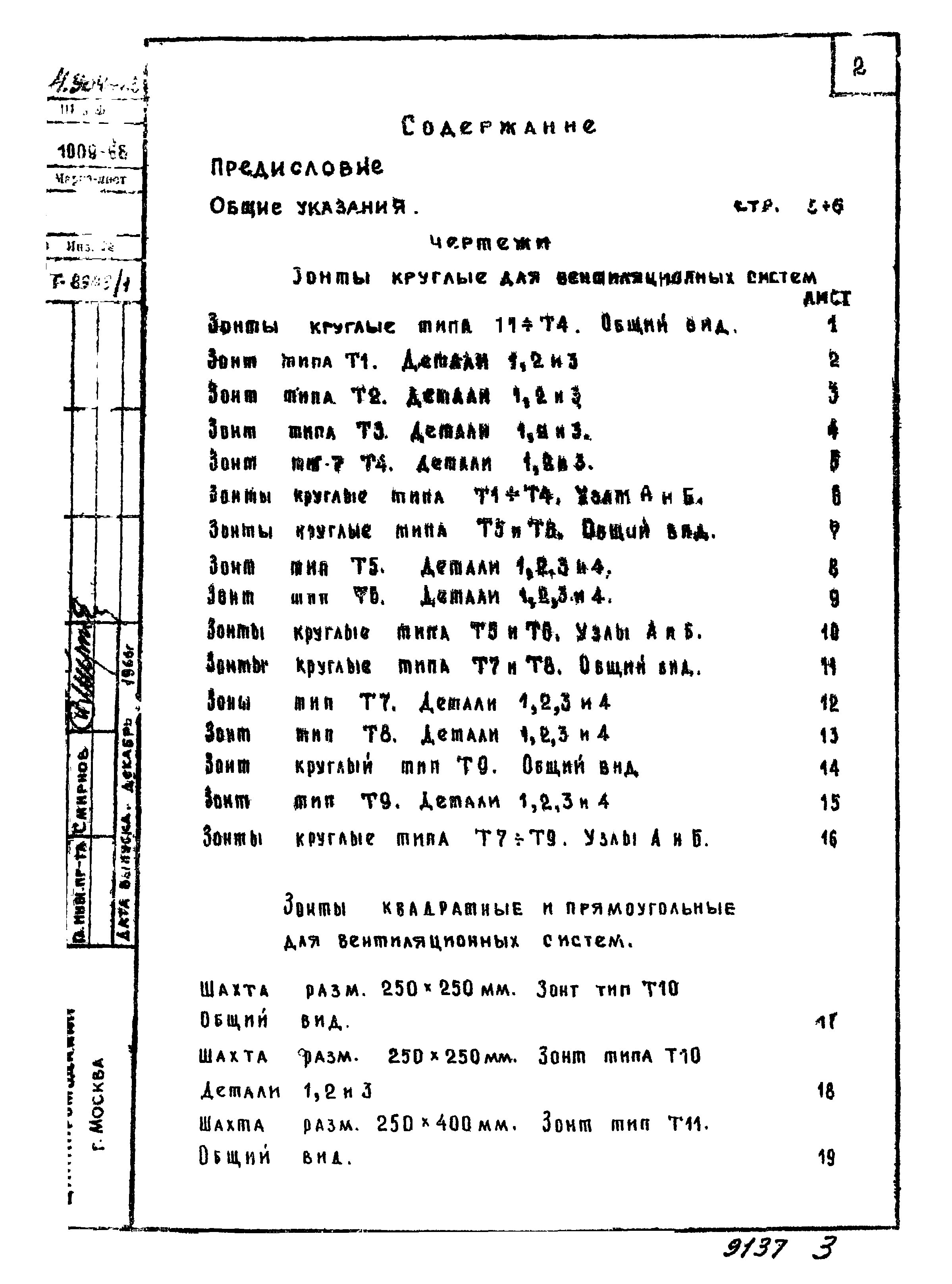

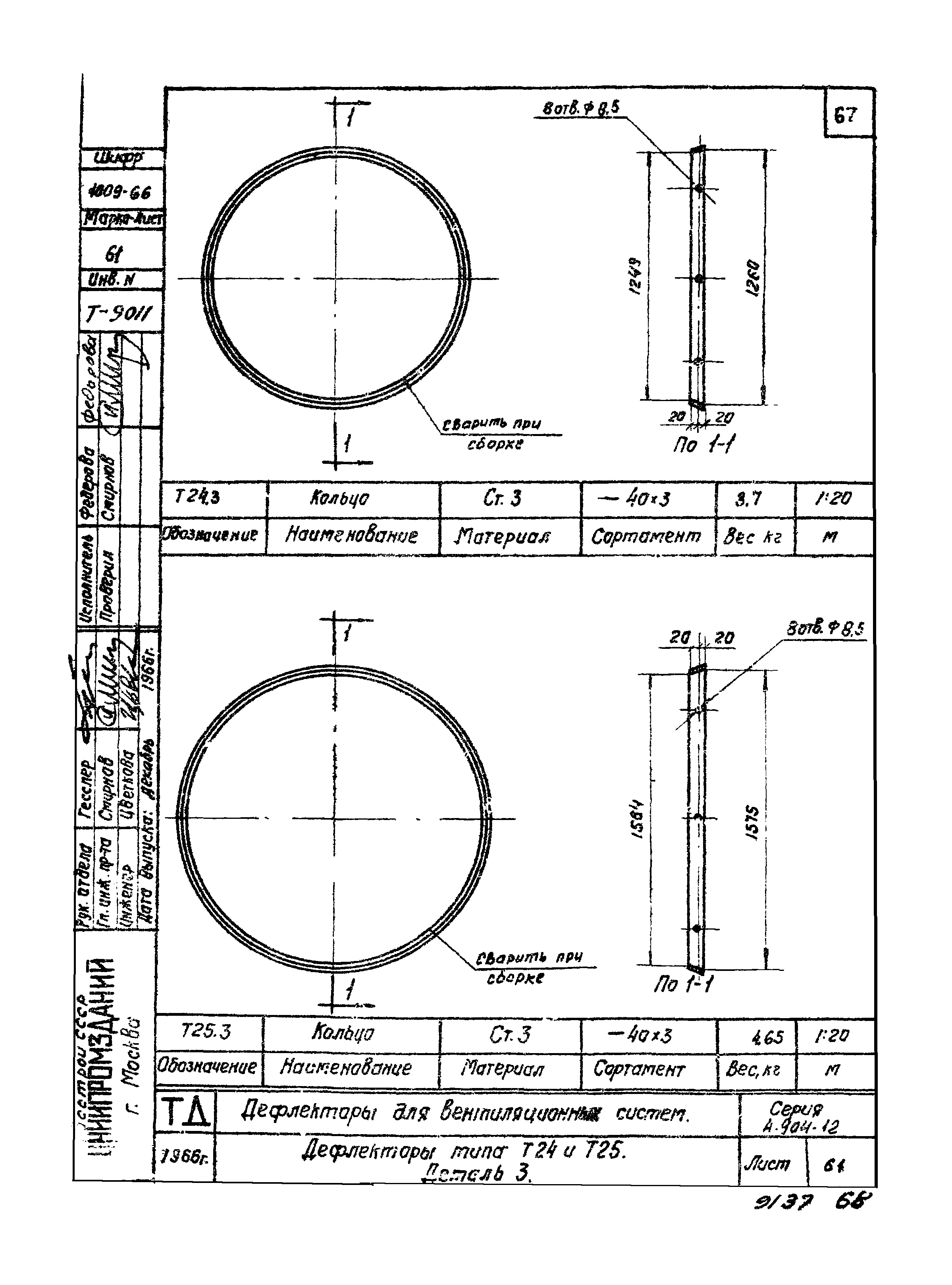

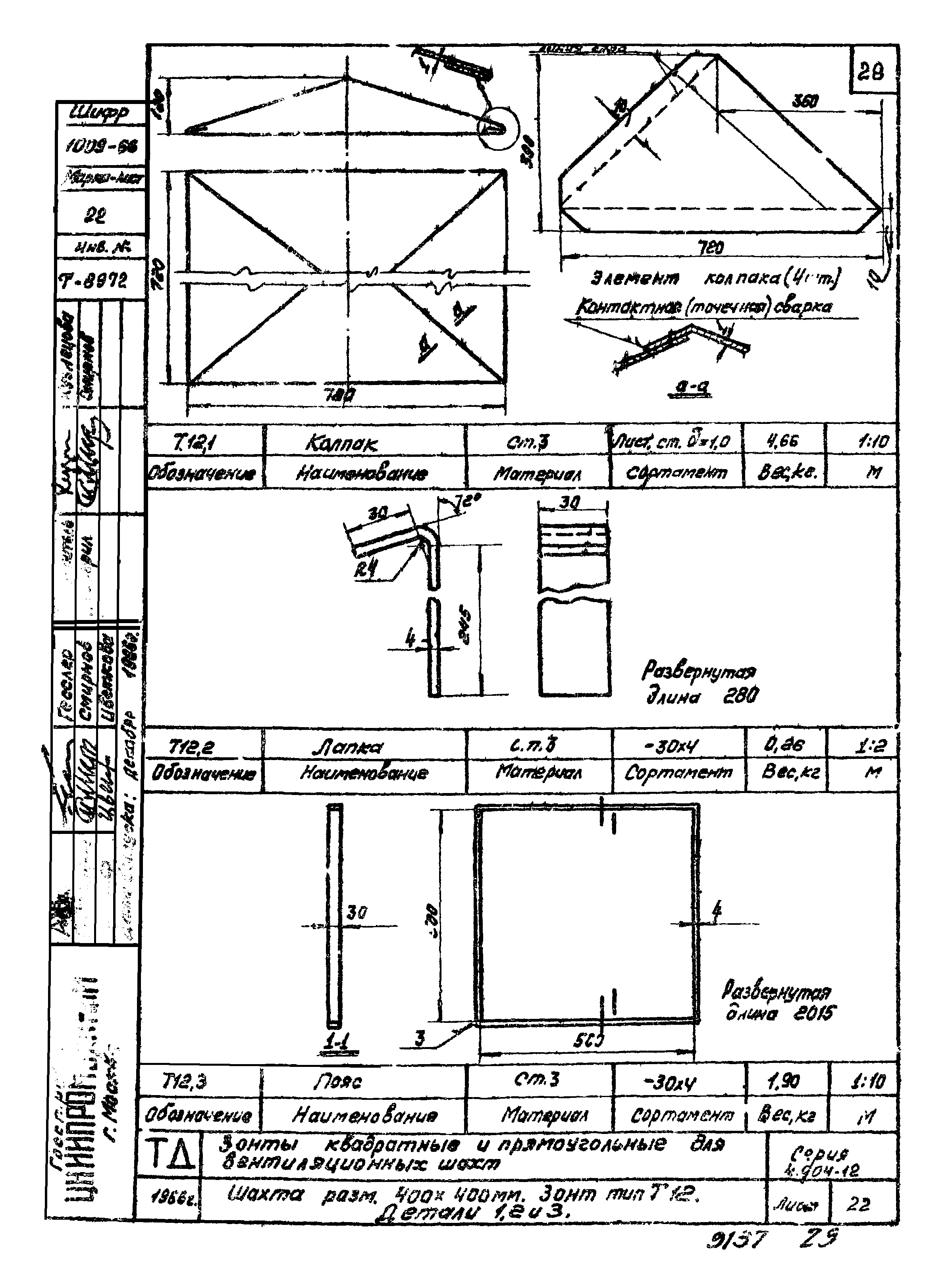

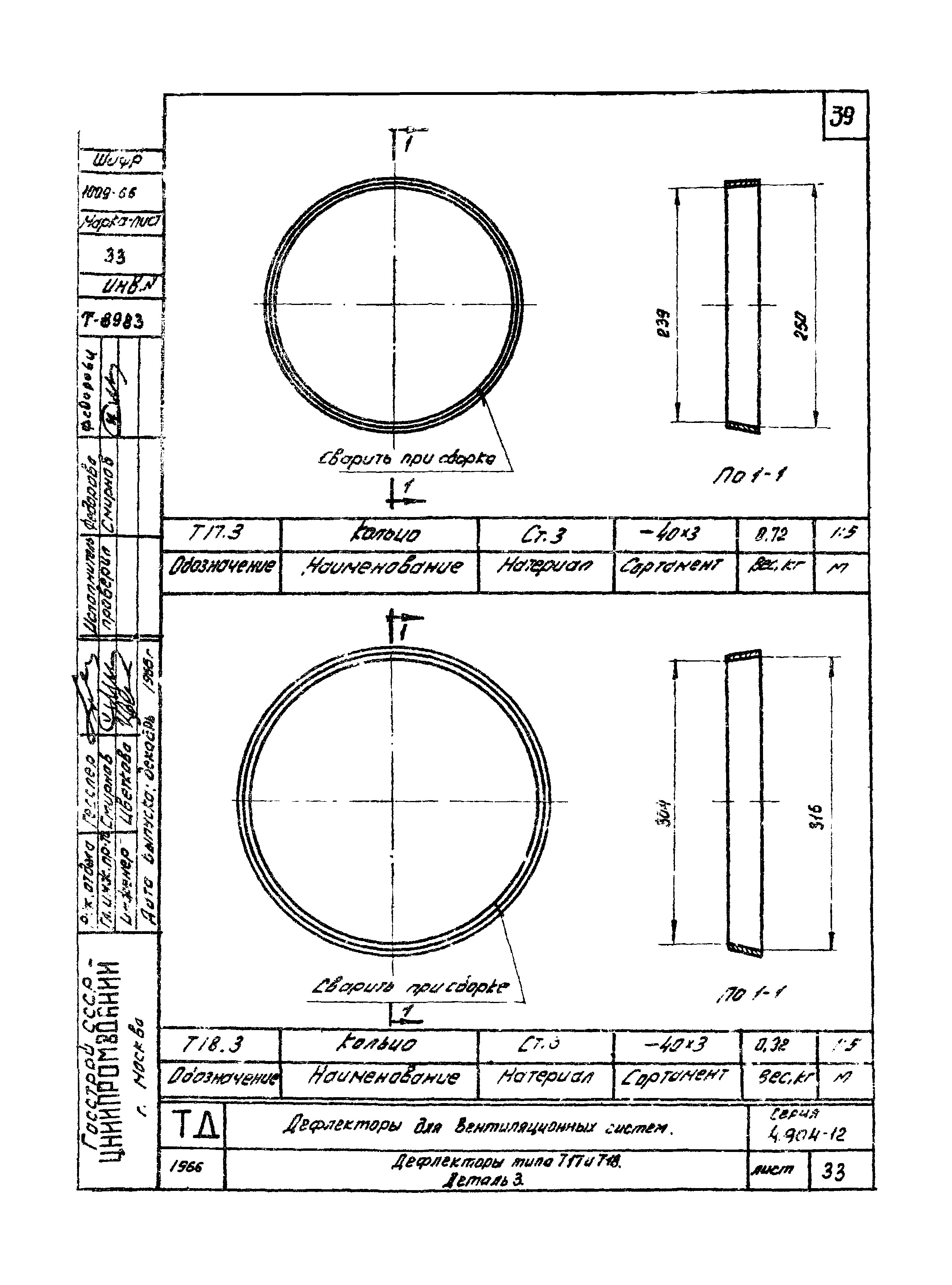

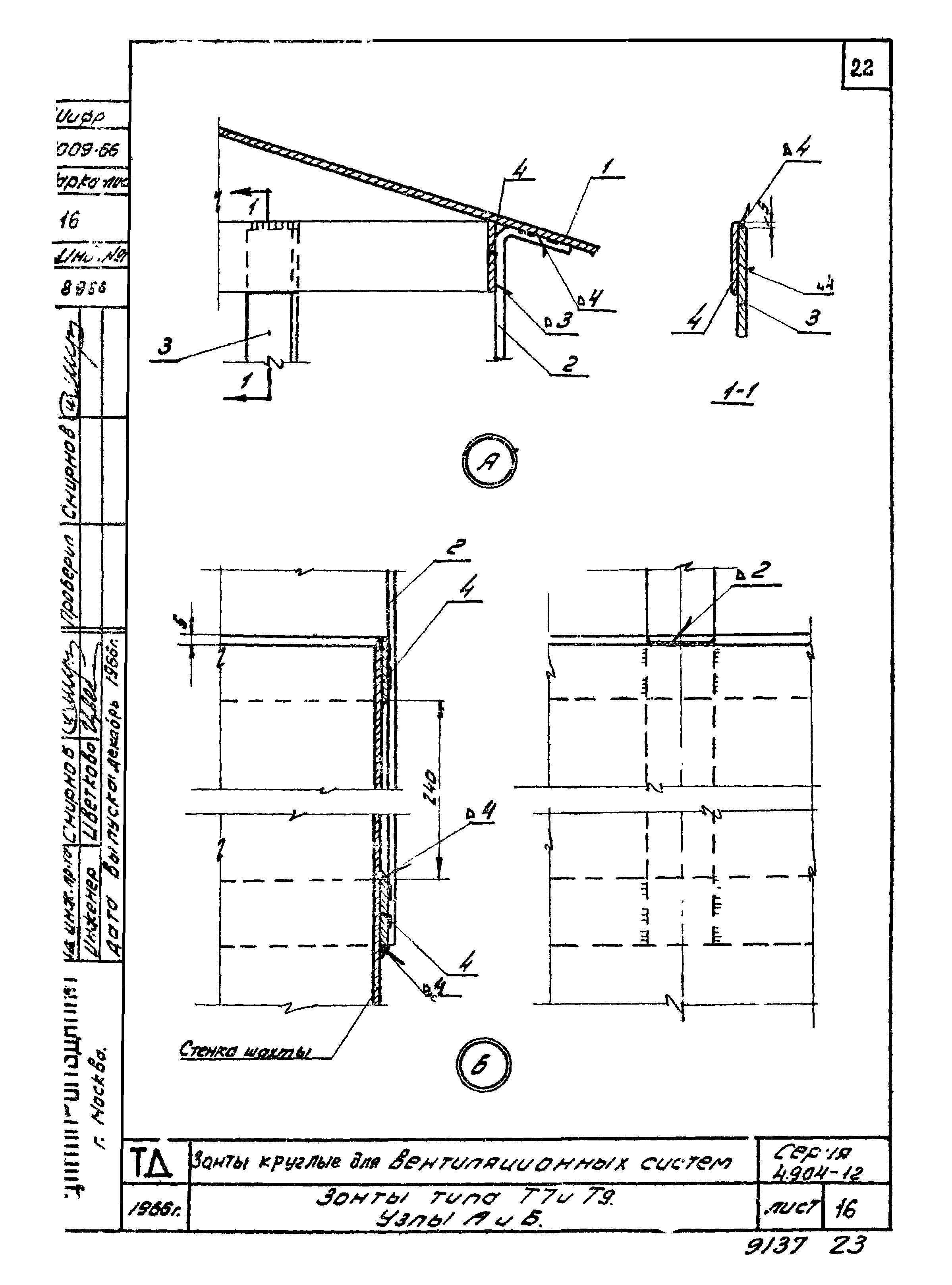

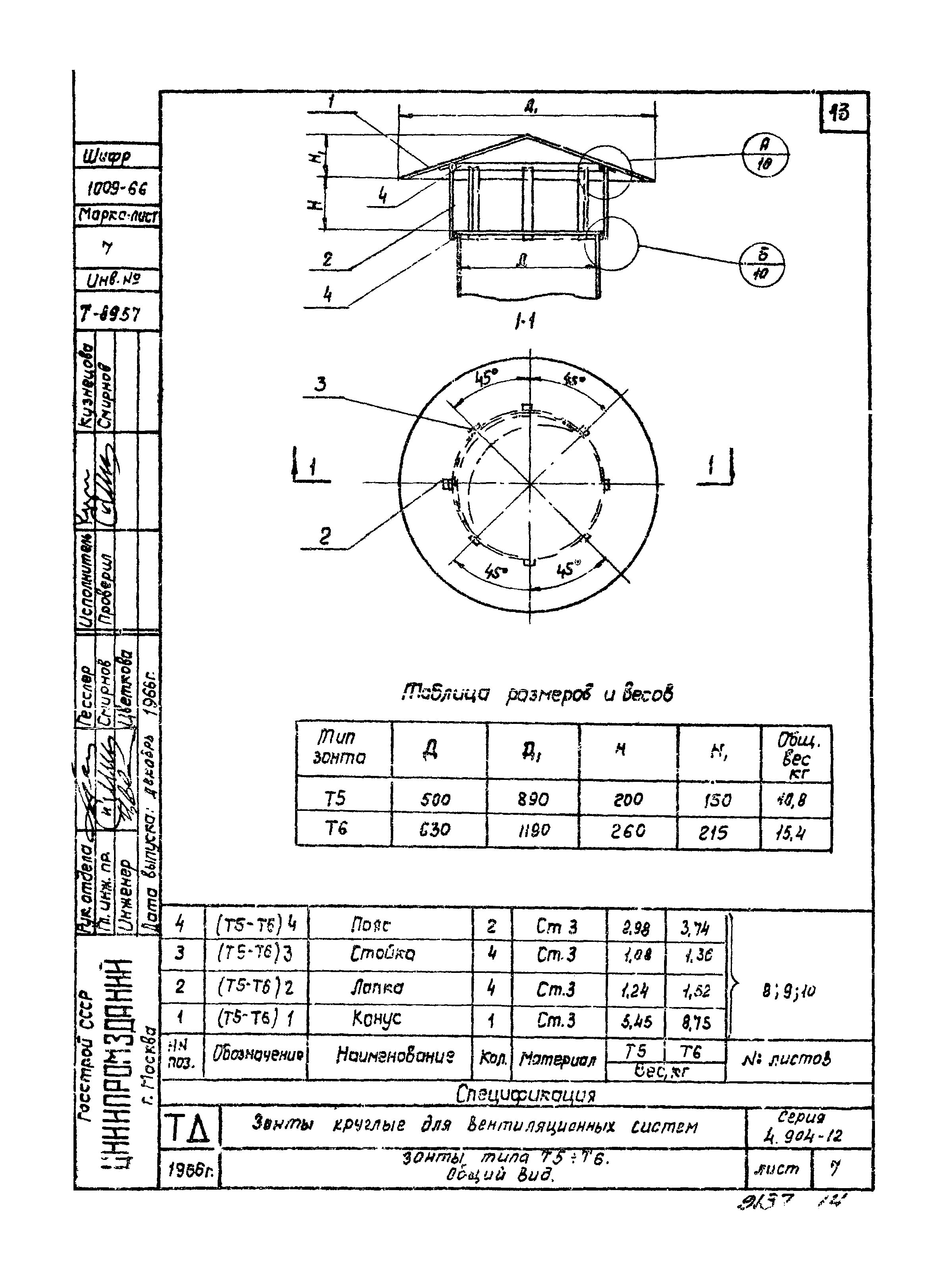

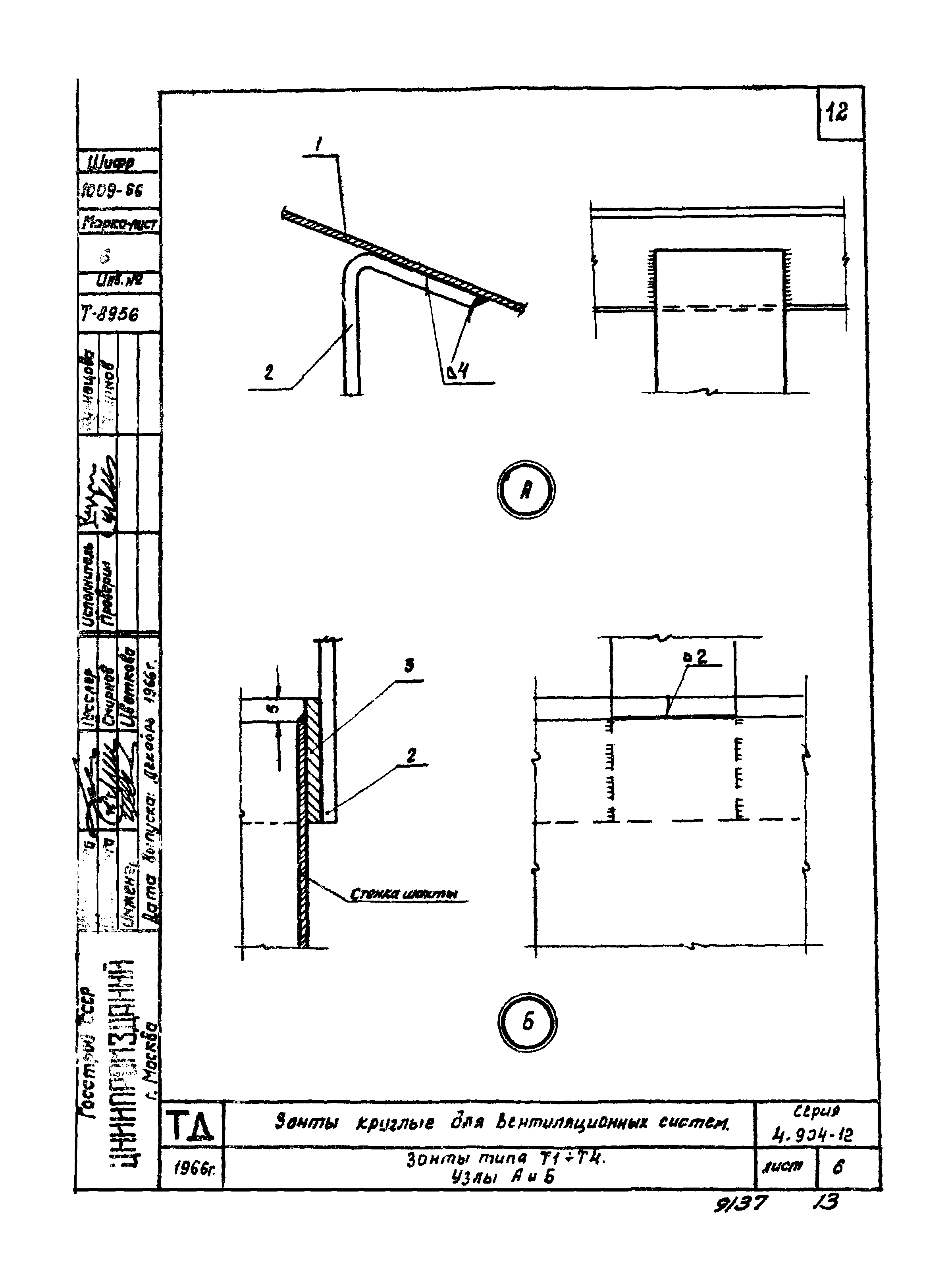

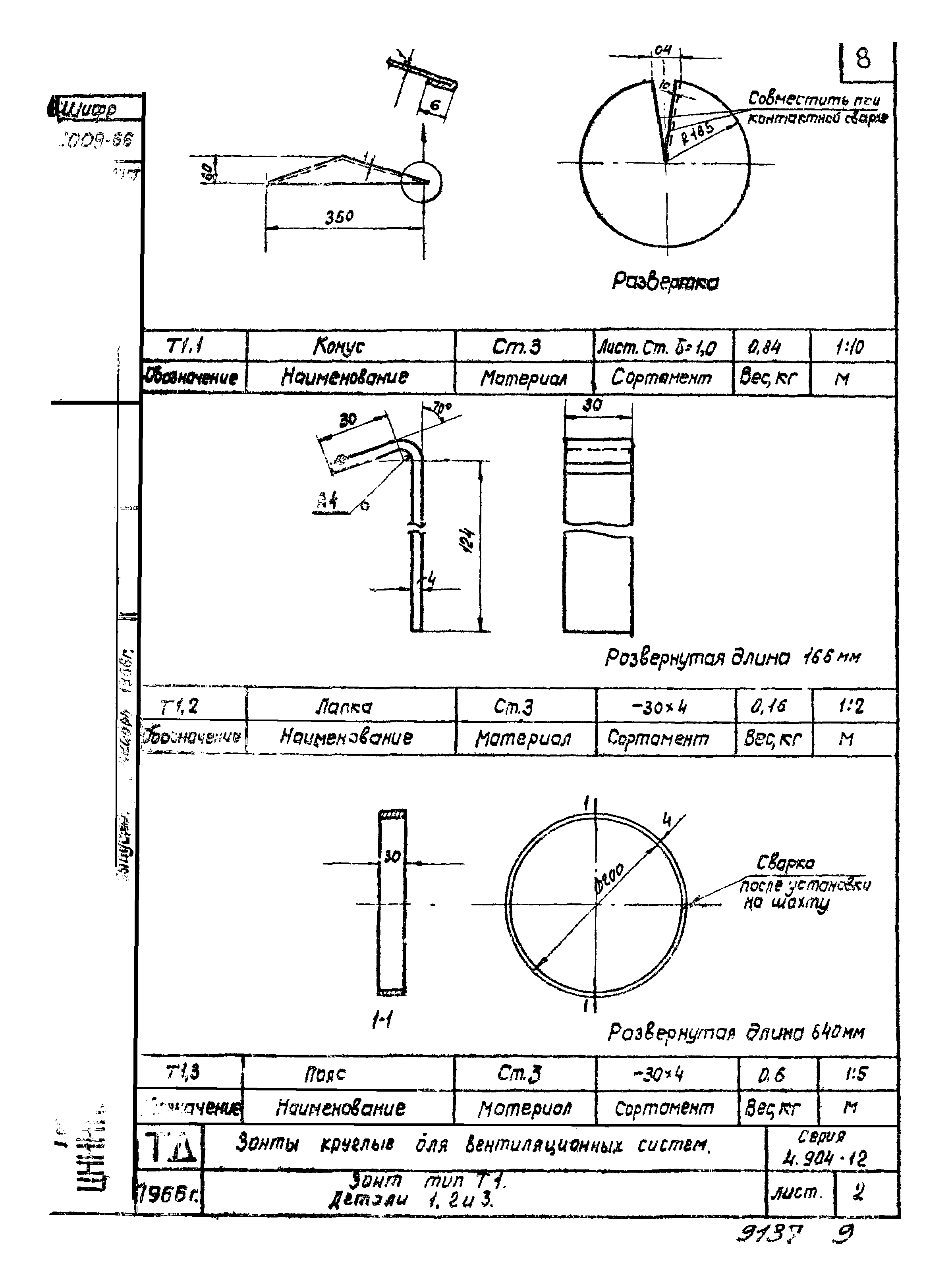

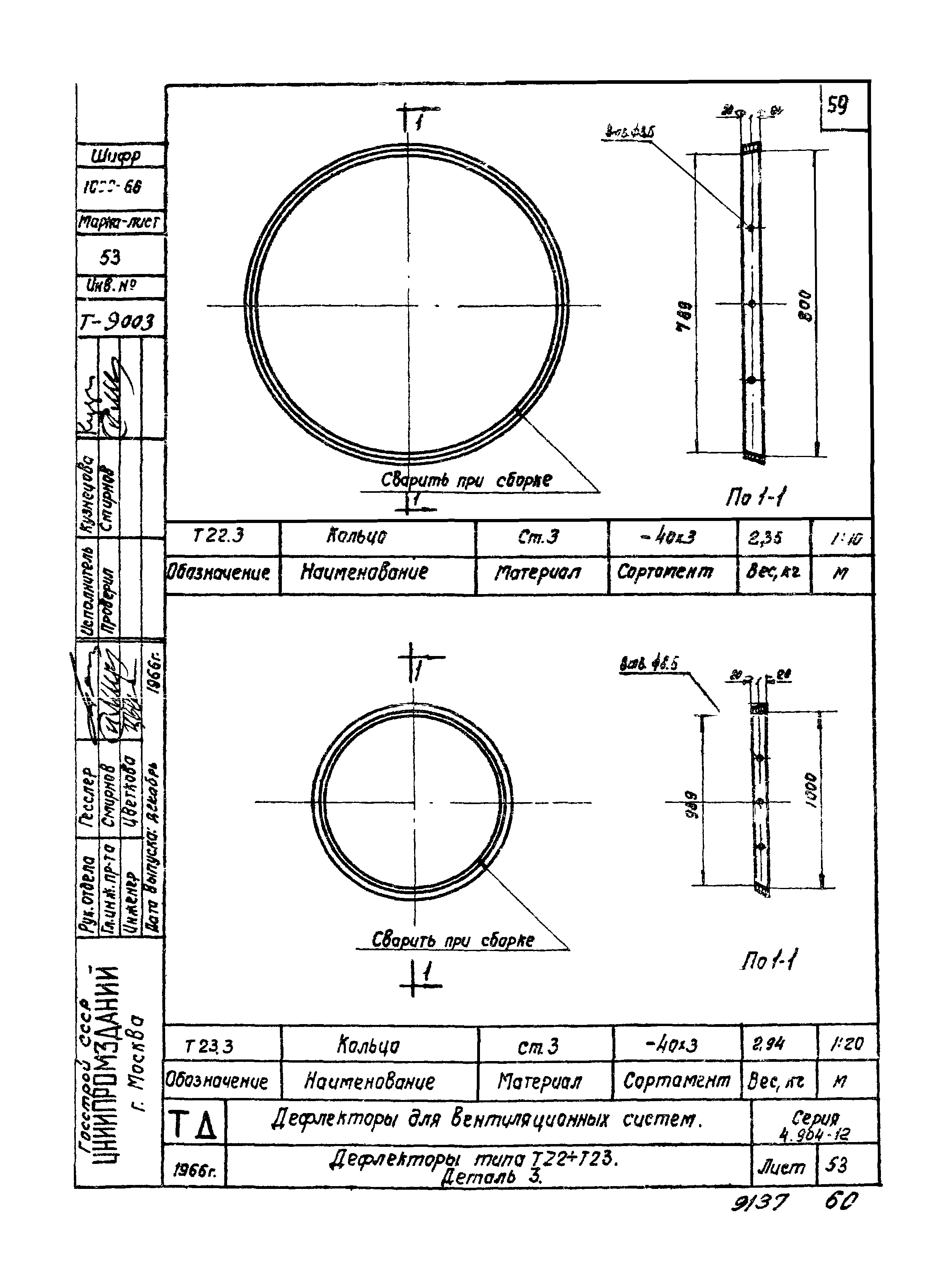

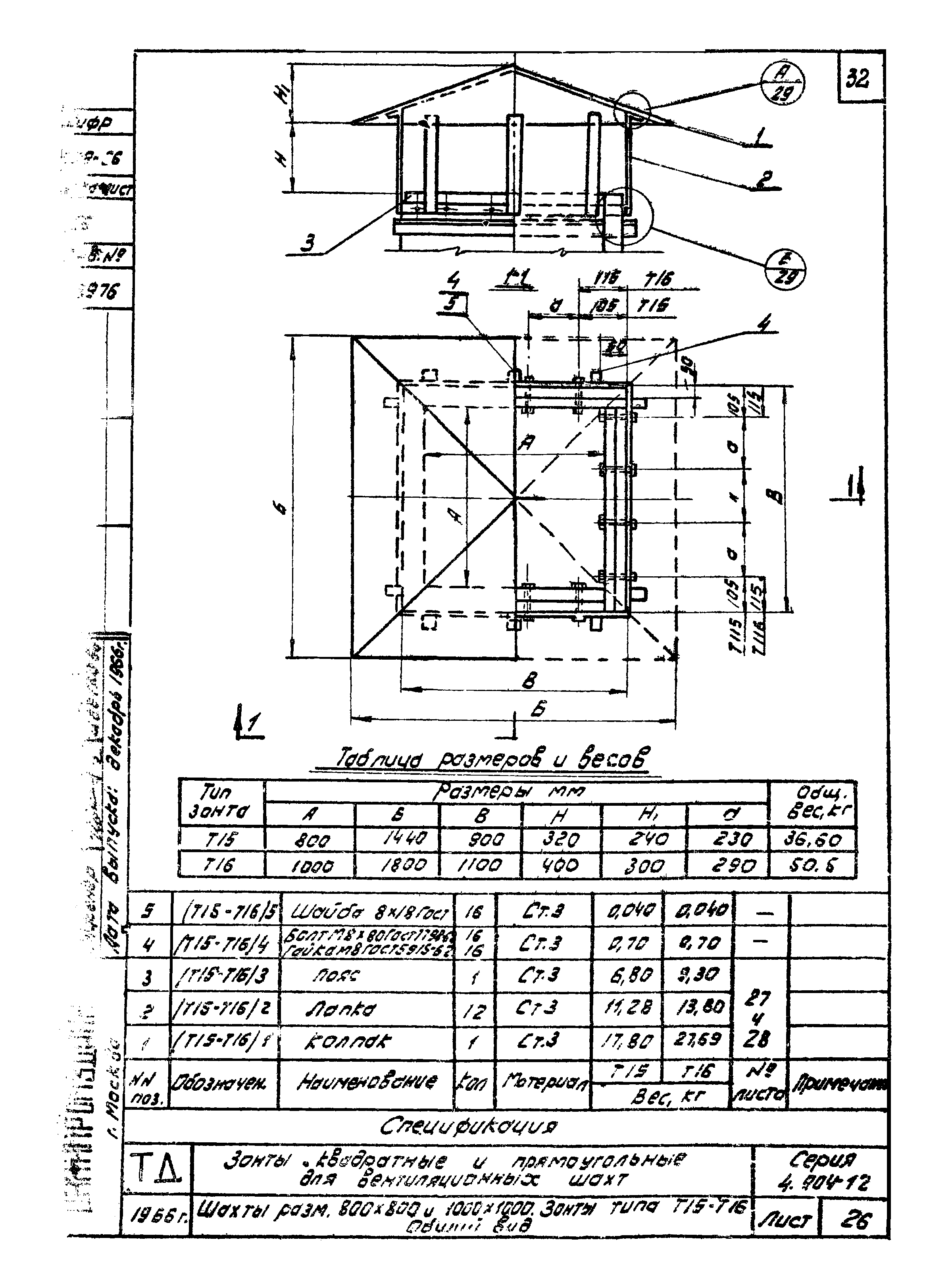

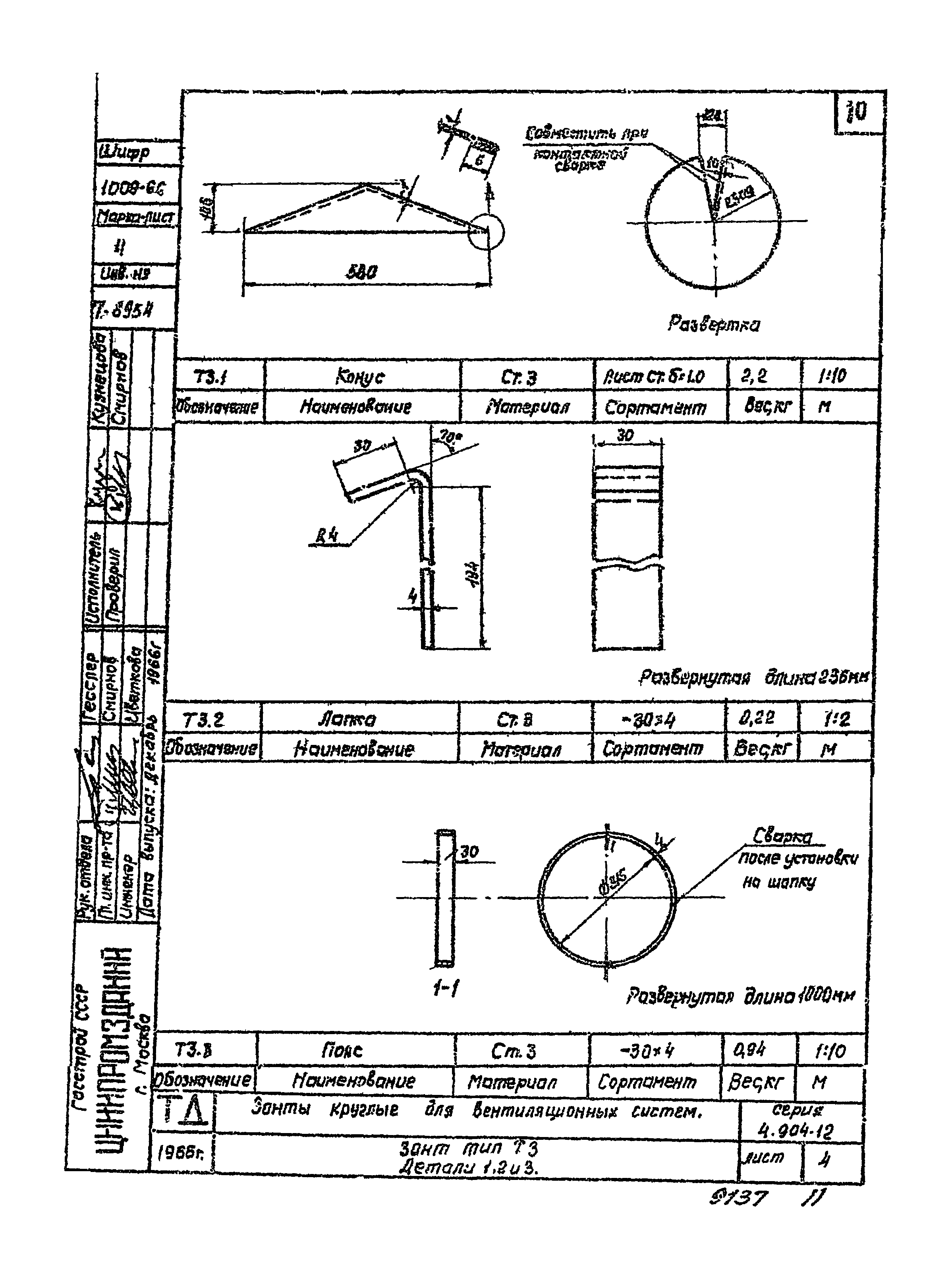

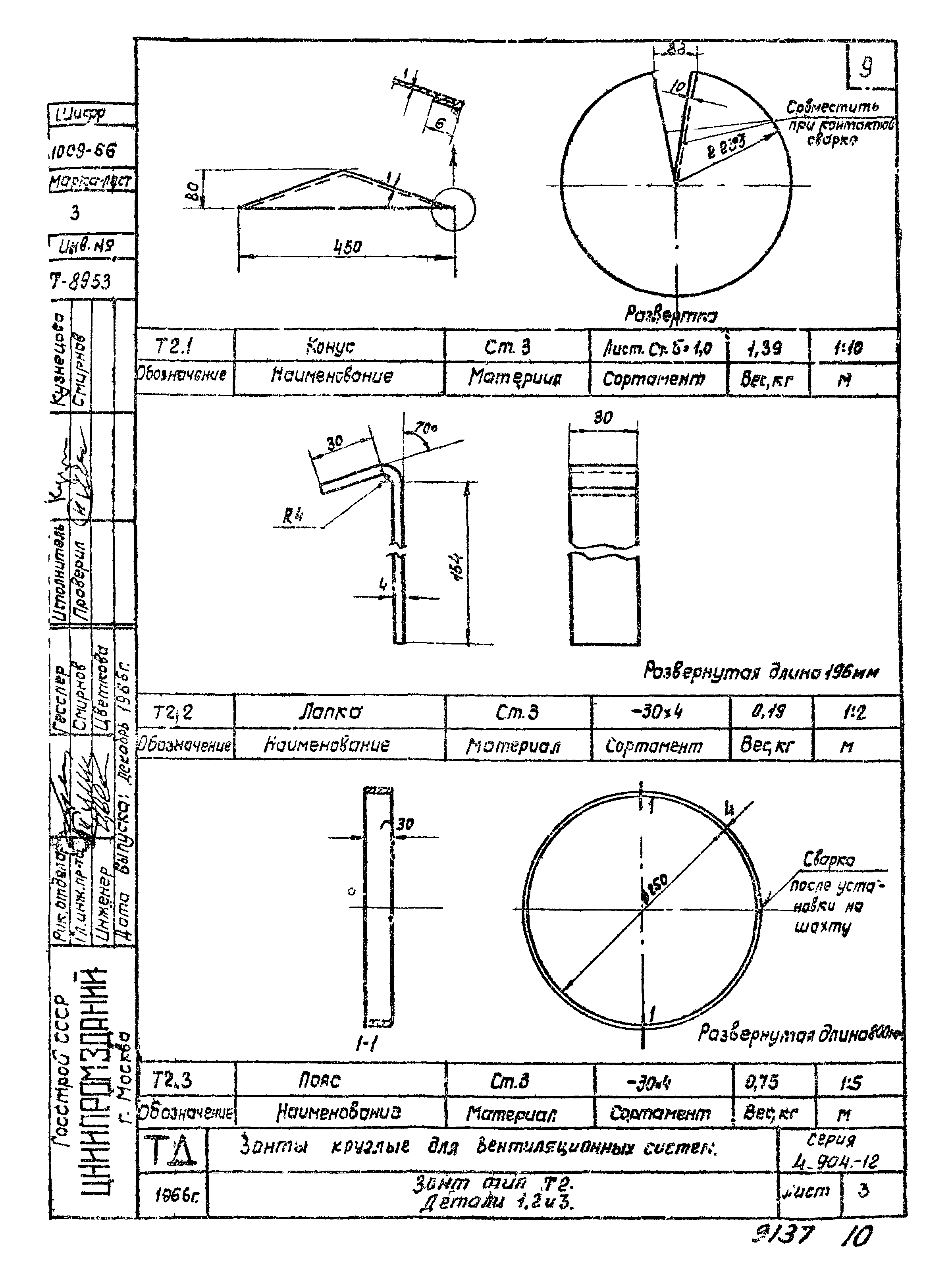

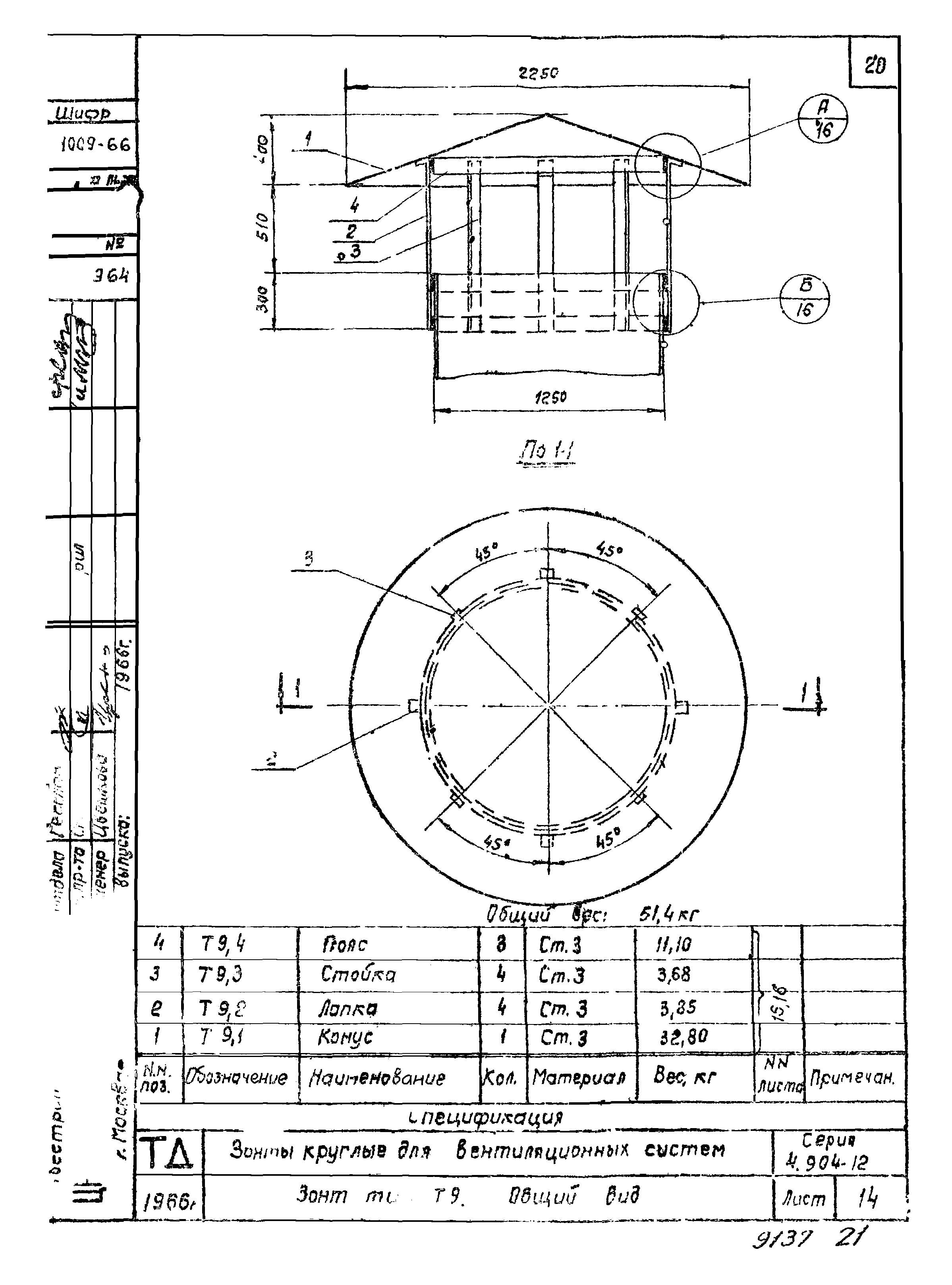

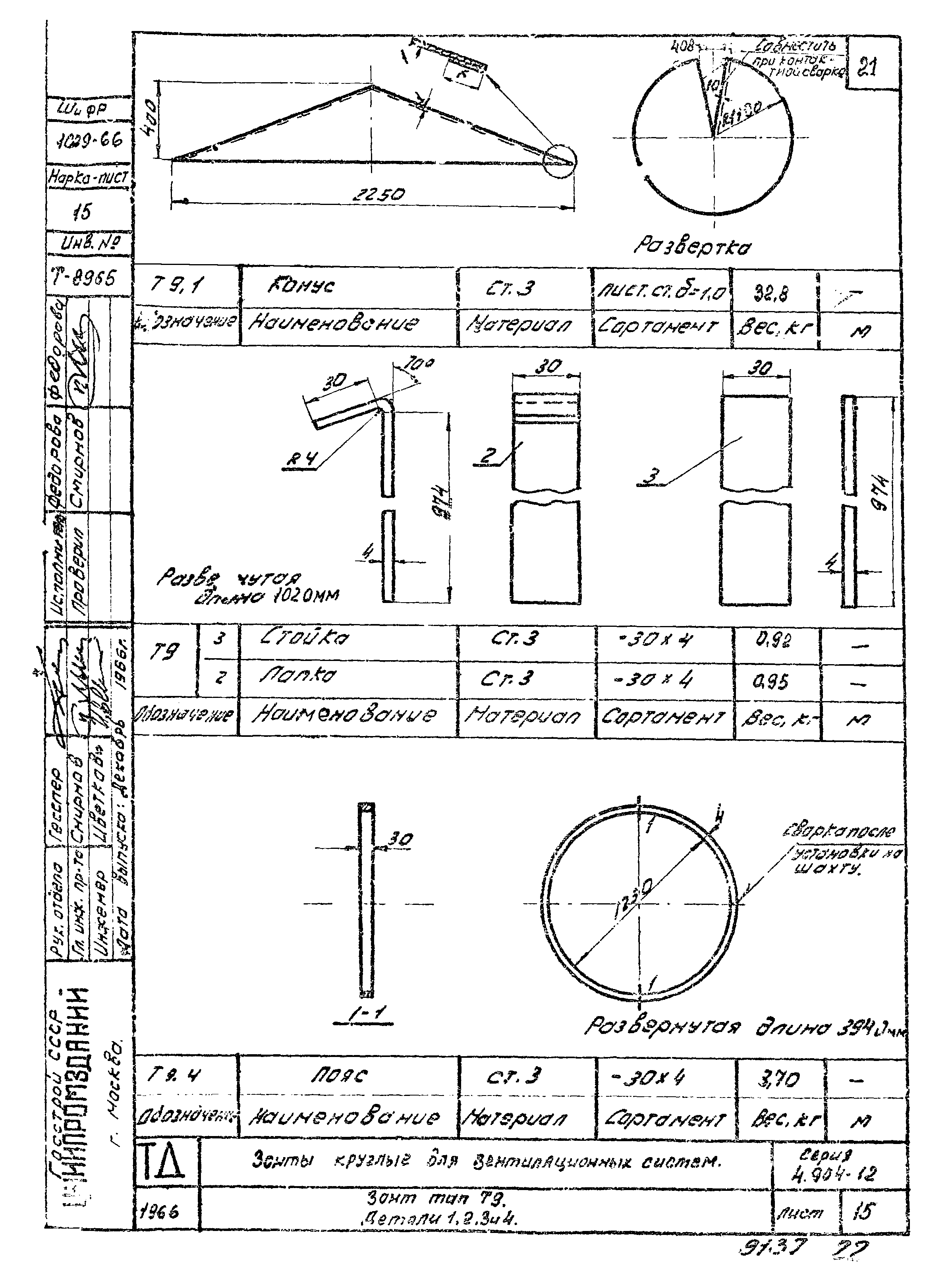

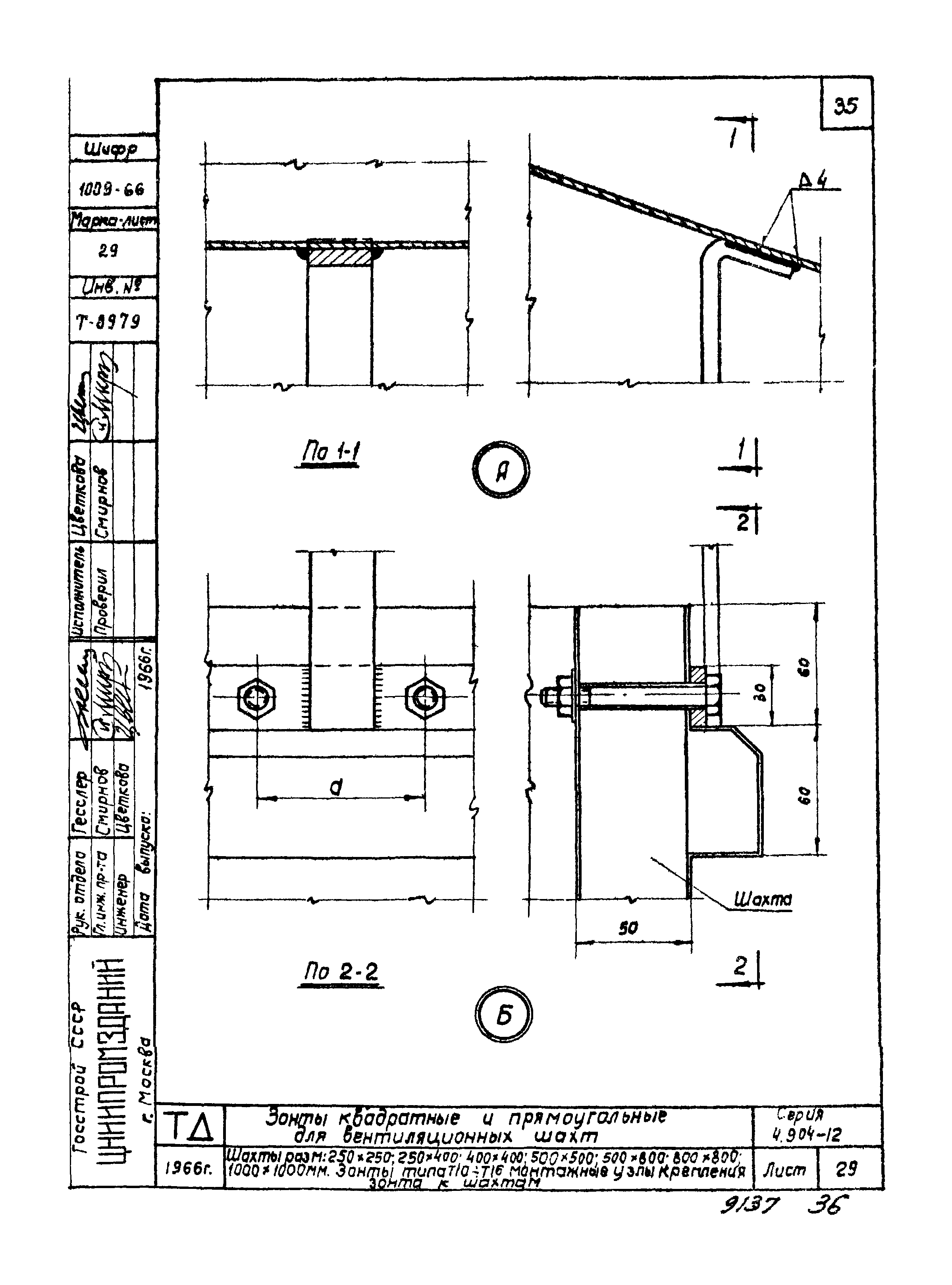

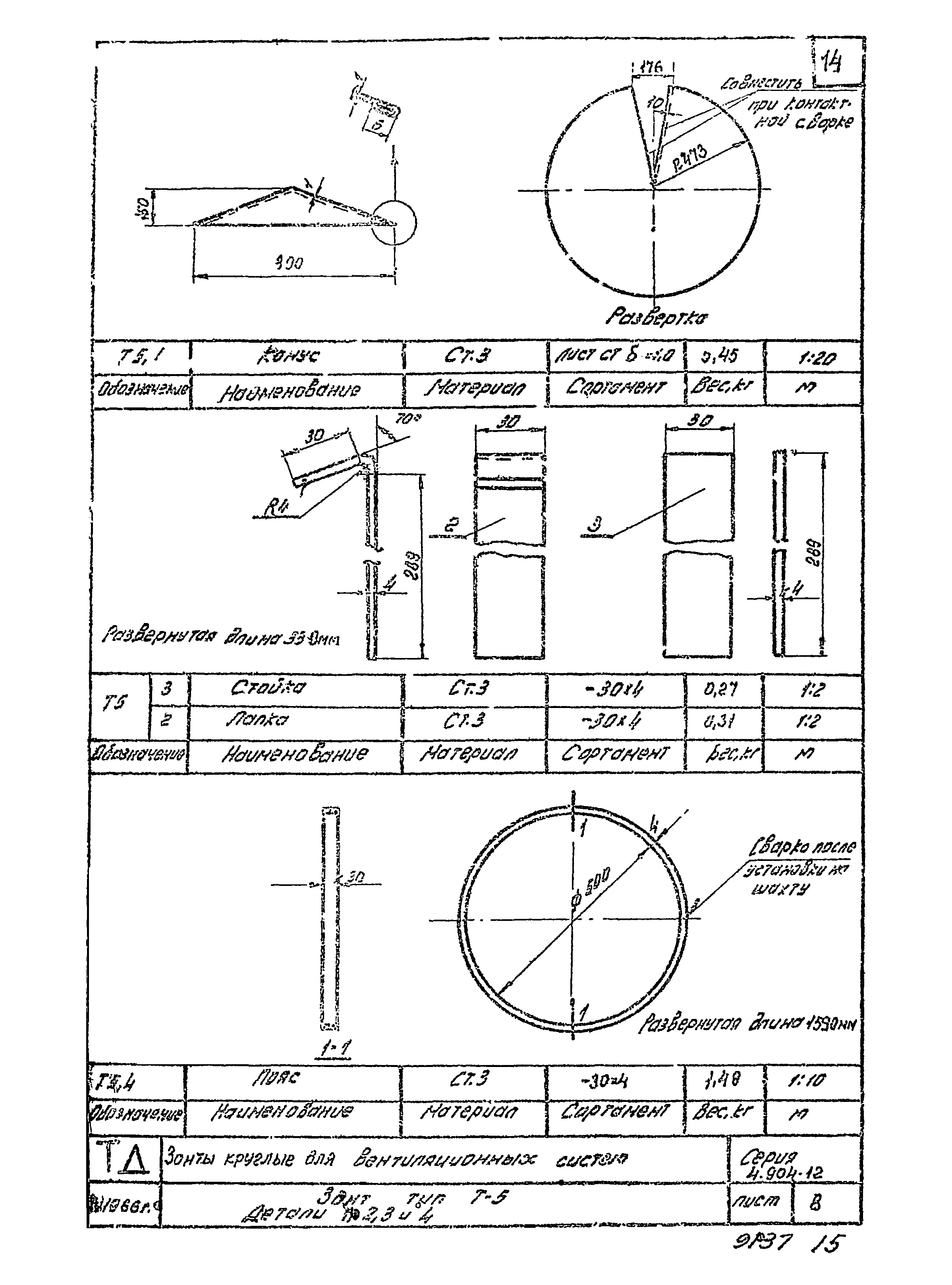

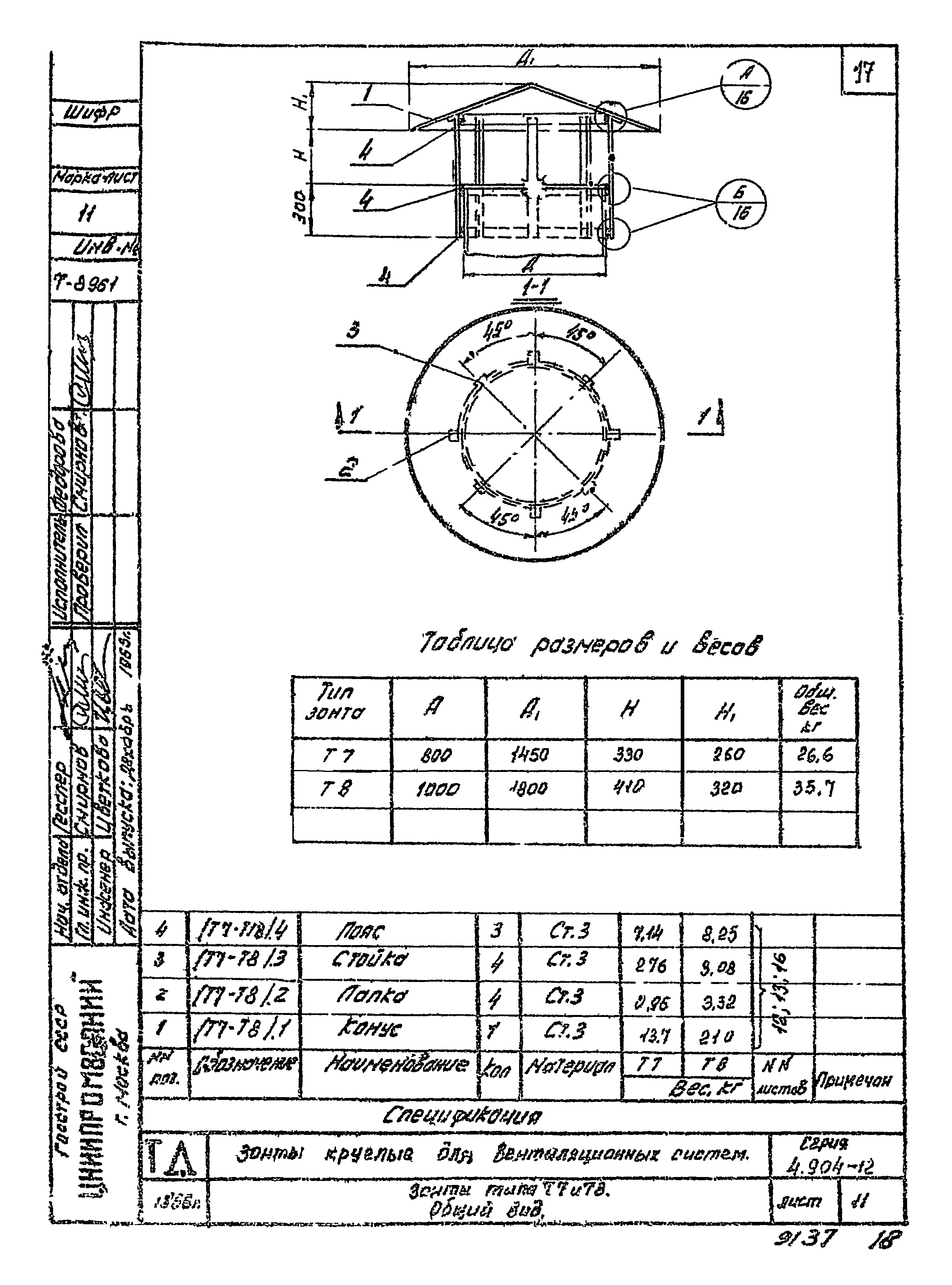

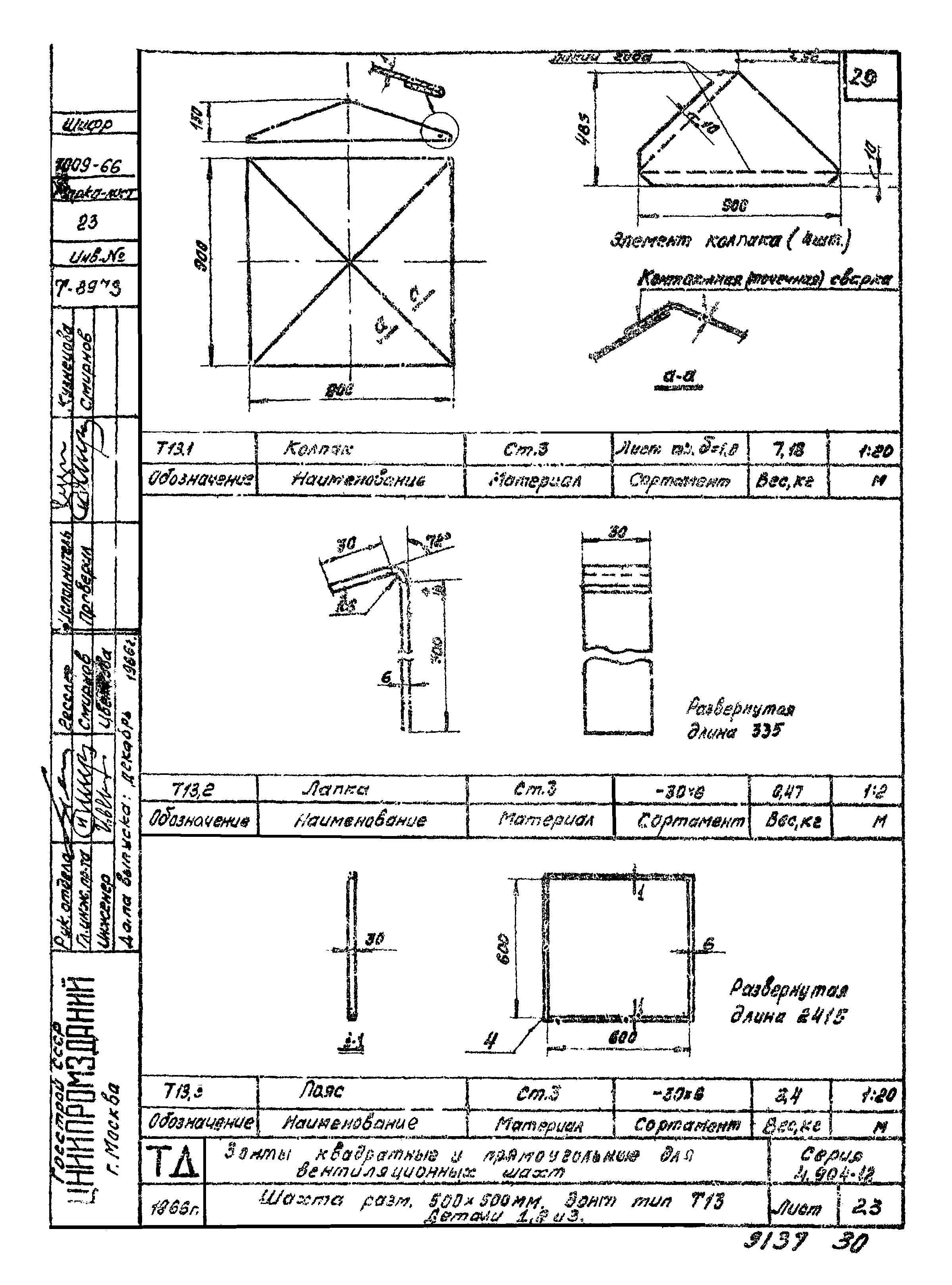

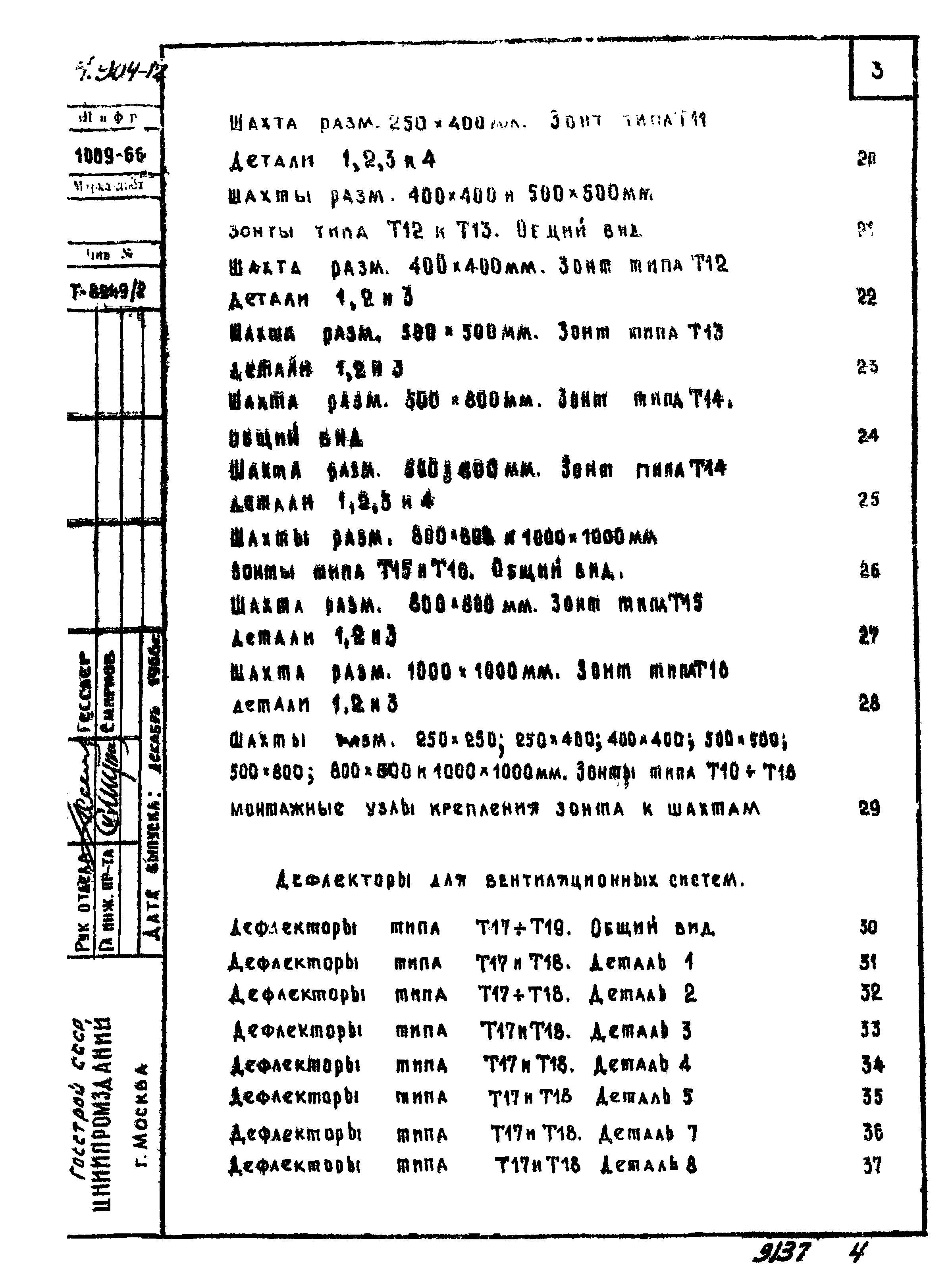

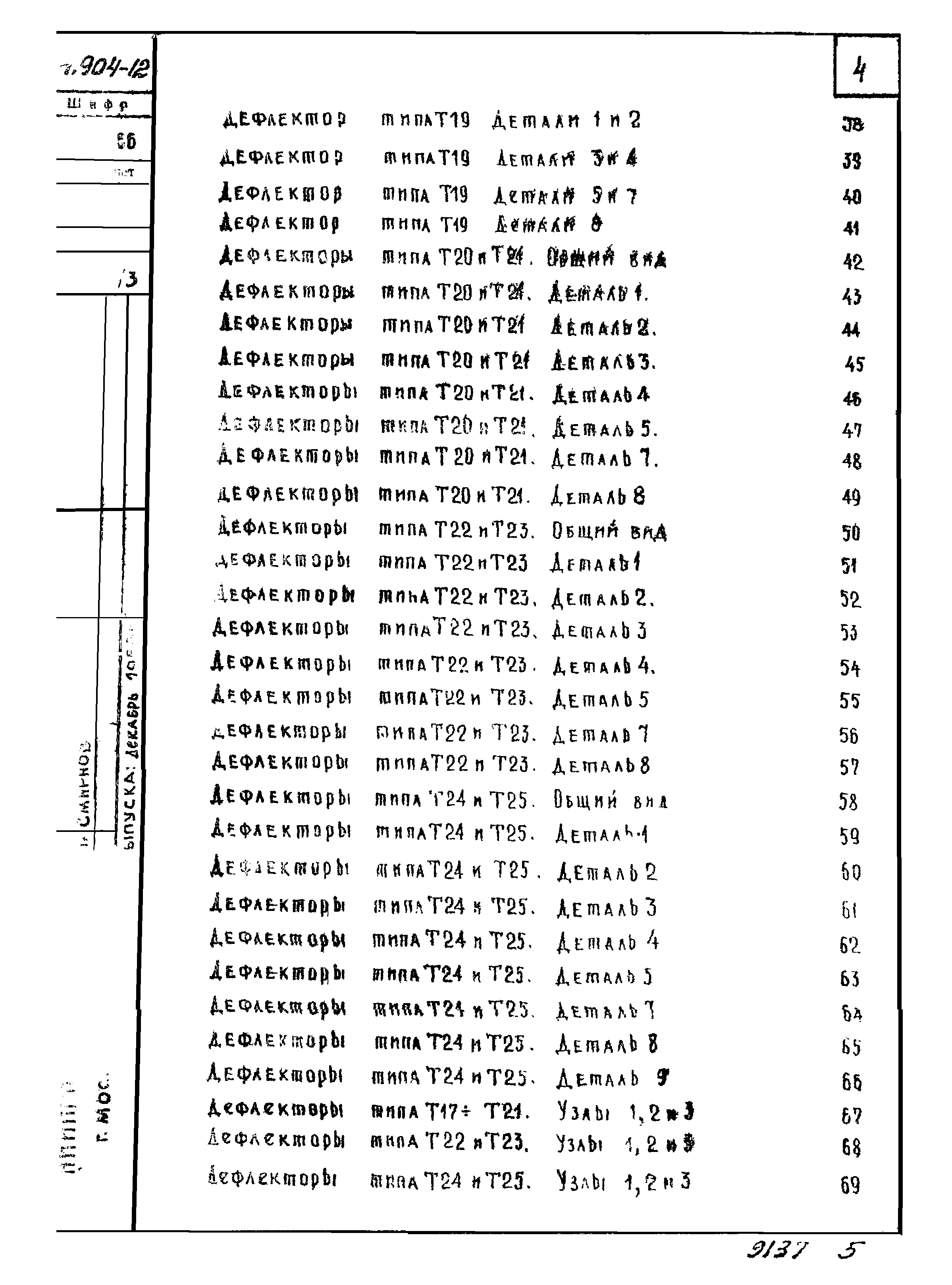

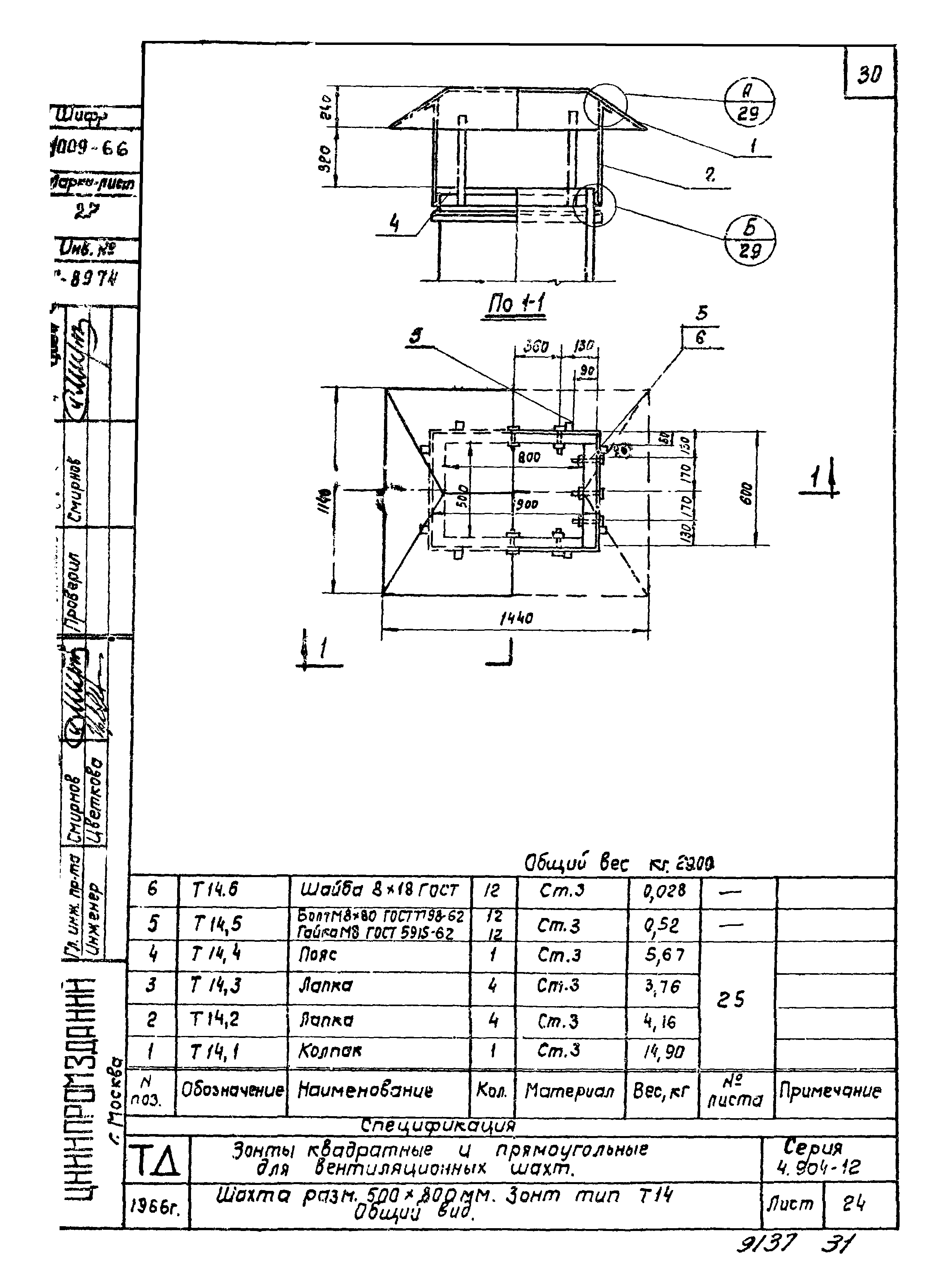

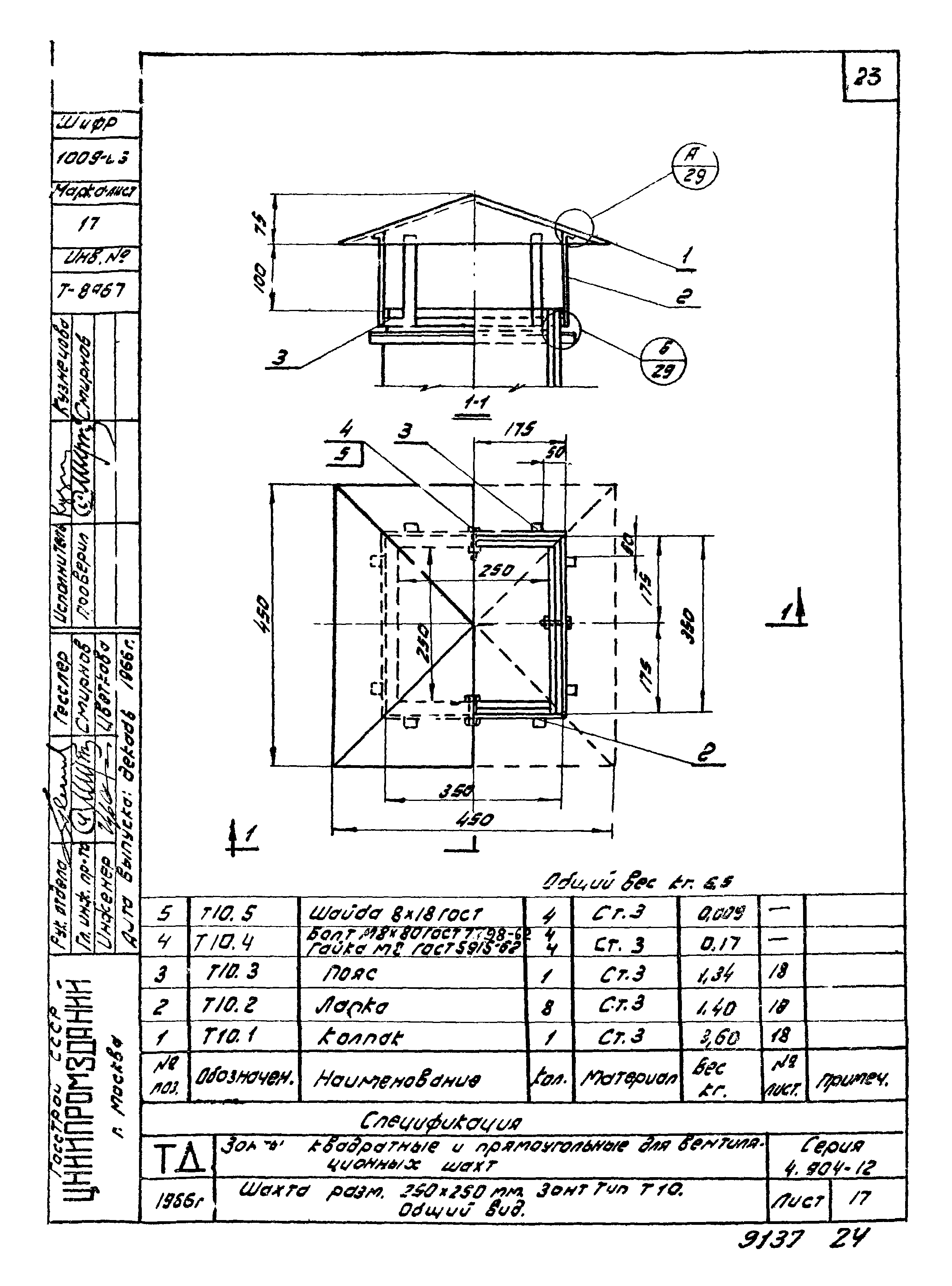

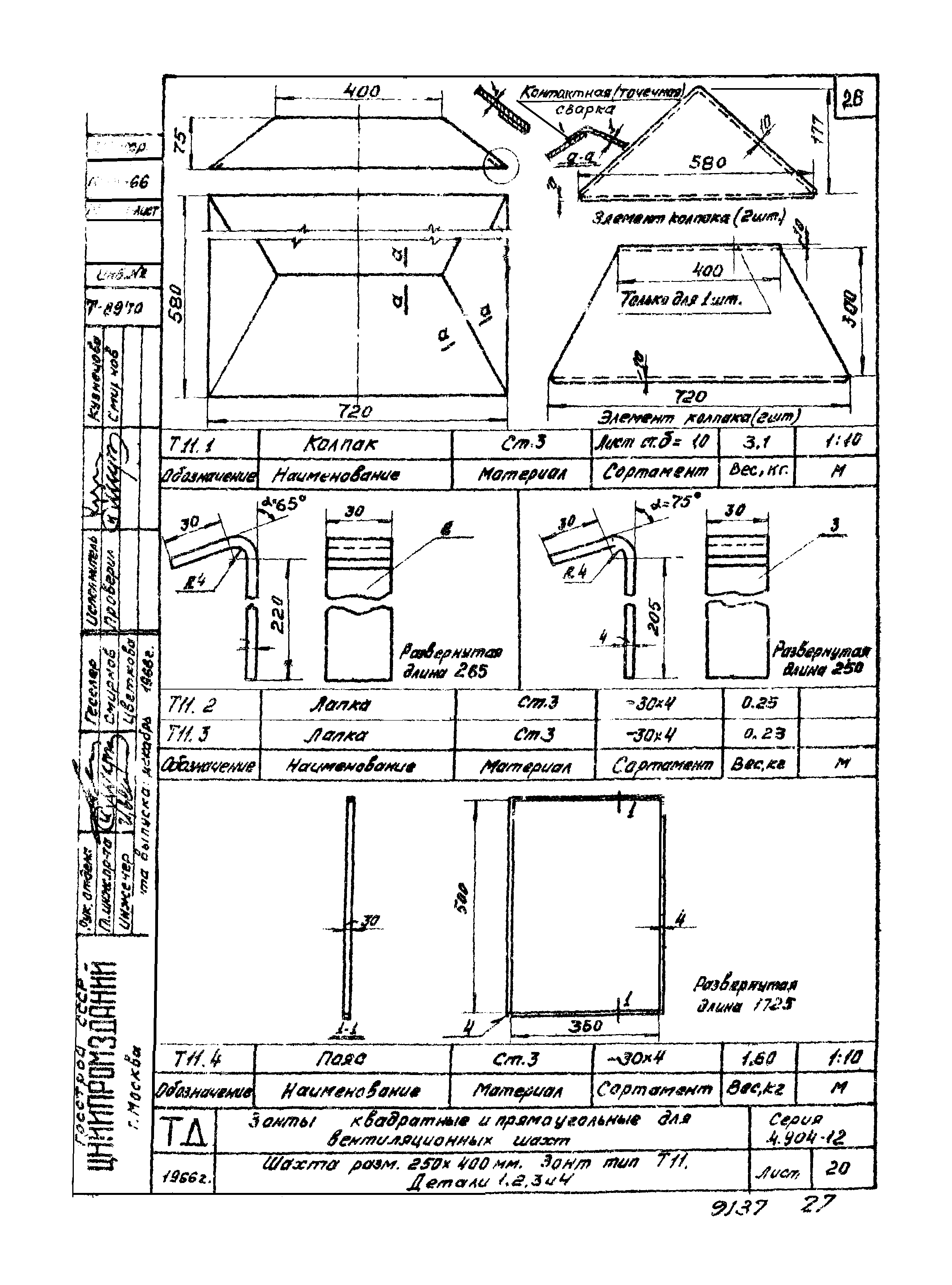

Оглавление:	Предисловие Общие указания Чертежи Зонты для вентиляционных систем Зонты круглые типа Т1-Т4. Общий вид Зонт типа Т1. Детали 1,2 и 3 Зонт типа Т2. Детали 1,2 и 3 Зонт типа Т3. Детали 1,2 и 3 Зонт типа Т4. Детали 1,2 и 3 Зонты круглые типа Т1-Т4. Узлы А и Б Зонты круглые типа Т5 и Т6. Общий вид Зонт тип Т5. Детали 1,2,3 и 4 Зонт тип Т6. Детали 1,2,3 и 4 Зонты круглые типа Т5 и Т6. Узлы А и Б Зонты круглые типа Т7 и Т8. Общий вид Зонт тип Т7. Детали 1,2,3 и 4 Зонт тип Т8. Детали 1,2,3 и 4 Зонт круглый тип Т9. Общий вид Зонт тип Т9. Детали 1,2,3 и 4 Зонты круглые типа Т7-Т9. Узлы А и Б Зонты квадратные и прямоугольные для вентиляционных систем Шахта разм. 250х250 мм. Зонт тип Т10. Общий вид Шахта разм. 250х250 мм. Зонт типа Т10. Детали 1,2 и 3 Шахта разм. 250х400 мм. Зонт тип Т11. Общий вид Шахта разм. 250х400 мм. Зонт тип Т11. Детали 1,2,3 и 4 Шахта разм. 400х400 и 500х500 мм. Зонты типа Т12 и Т13. Общий вид Шахта разм. 400х400 мм. Зонт типа Т12. Детали 1,2 и 3 Шахта разм. 500х500 мм. Зонт типа Т13. Детали 1,2 и 3 Шахта разм. 500х800 мм. Зонт типа Т14. Общий вид Шахта разм. 800х800 мм. Зонт типа Т14. Детали 1,2,3 и 4 Шахта разм. 800х800 и 1000х1000 мм. Зонты типа Т15 и Т10. Общий вид Шахта разм. 800х800 и 1000х1000 мм. Зонт типа Т15. Детали 1,2 и 3 Шахта разм. 1000х1000 мм. Зонт типа Т16. Детали 1,2 и 3 Шахта разм. 250х250;250х400;400х400;500х500;500х800;800х800 и 1000х1000 мм. Зонты типа Т10-Т18. Монтажные узлы крепления зонта к шахтам Дефлекторы для вентиляционных систем Дефлекторы типа Т17-Т19. Общий вид Дефлекторы типа Т17 и Т16. Деталь 1 Дефлекторы типа Т17-Т18. Деталь 2 Дефлекторы типа Т17 и Т18. Деталь 3 Дефлекторы типа Т17 и Т18. Деталь 4 Дефлекторы типа Т17 и Т18. Деталь 5 Дефлекторы типа Т17 и Т18. Деталь 7 Дефлекторы типа Т17 и Т18. Деталь 8 Дефлектор типа Т19. Детали 1 и 2 Дефлектор типа Т19. Детали 3 и 4 Дефлектор типа Т19. Детали 5 и 7 Дефлектор типа Т19. Детали 8 Дефлекторы типа Т20 и Т21. Общий вид Дефлекторы типа Т20 и Т21. Деталь 1 Дефлекторы типа Т20 и Т21. Деталь 2 Дефлекторы типа Т20 и Т21. Деталь 3 Дефлекторы типа Т20 и Т21. Деталь 4 Дефлекторы типа Т20 и Т21. Деталь 5 Дефлекторы типа Т20 и Т21. Деталь 7 Дефлекторы типа Т20 и Т21. Деталь 8 Дефлекторы типа Т22 и Т23. Общий вид Дефлекторы типа Т22 и Т23. Деталь 1 Дефлекторы типа Т22 и Т23. Деталь 2 Дефлекторы типа Т22 и Т23. Деталь 3 Дефлекторы типа Т22 и Т23. Деталь 4 Дефлекторы типа Т22 и Т23. Деталь 5 Дефлекторы типа Т22 и Т23. Деталь 7 Дефлекторы типа Т22 и Т23. Деталь 8 Дефлекторы типа Т24 и Т25. Общий вид Дефлекторы типа Т24 и Т25. Деталь 1 Дефлекторы типа Т24 и Т25. Деталь 2 Дефлекторы типа Т24 и Т25. Деталь 3 Дефлекторы типа Т24 и Т25. Деталь 4 Дефлекторы типа Т24 и Т25. Деталь 5 Дефлекторы типа Т24 и Т25. Деталь 7 Дефлекторы типа Т24 и Т25. Деталь 8 Дефлекторы типа Т24 и Т25. Деталь 9 Дефлекторы типа Т17-Т21. Узлы 1,2 и 3 Дефлекторы типа Т22 и Т23. Узлы 1,2 и 3 Дефлекторы типа Т24 и Т25. Узлы 1,2 и 3
Разработан:	ЦНИИпромзданий
Утверждён:	18.01.1967 Главпромстройпроект Госстроя СССР (3/5-58)
