Скачать ГОСТ Р 53686-2009 Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей
Дата актуализации: 01.01.2021
ГОСТ Р 53686-2009
Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей
| Обозначение: | ГОСТ Р 53686-2009 |
| Обозначение англ: | GOST R 53686-2009 |
| Статус: | введен впервые |
| Название рус.: | Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей |
| Название англ.: | Welding. Determination of Ferrite Number (FN) in austenitic and duplex ferritic-austenitic Cr-Ni stainless steel weld metal |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2011 |

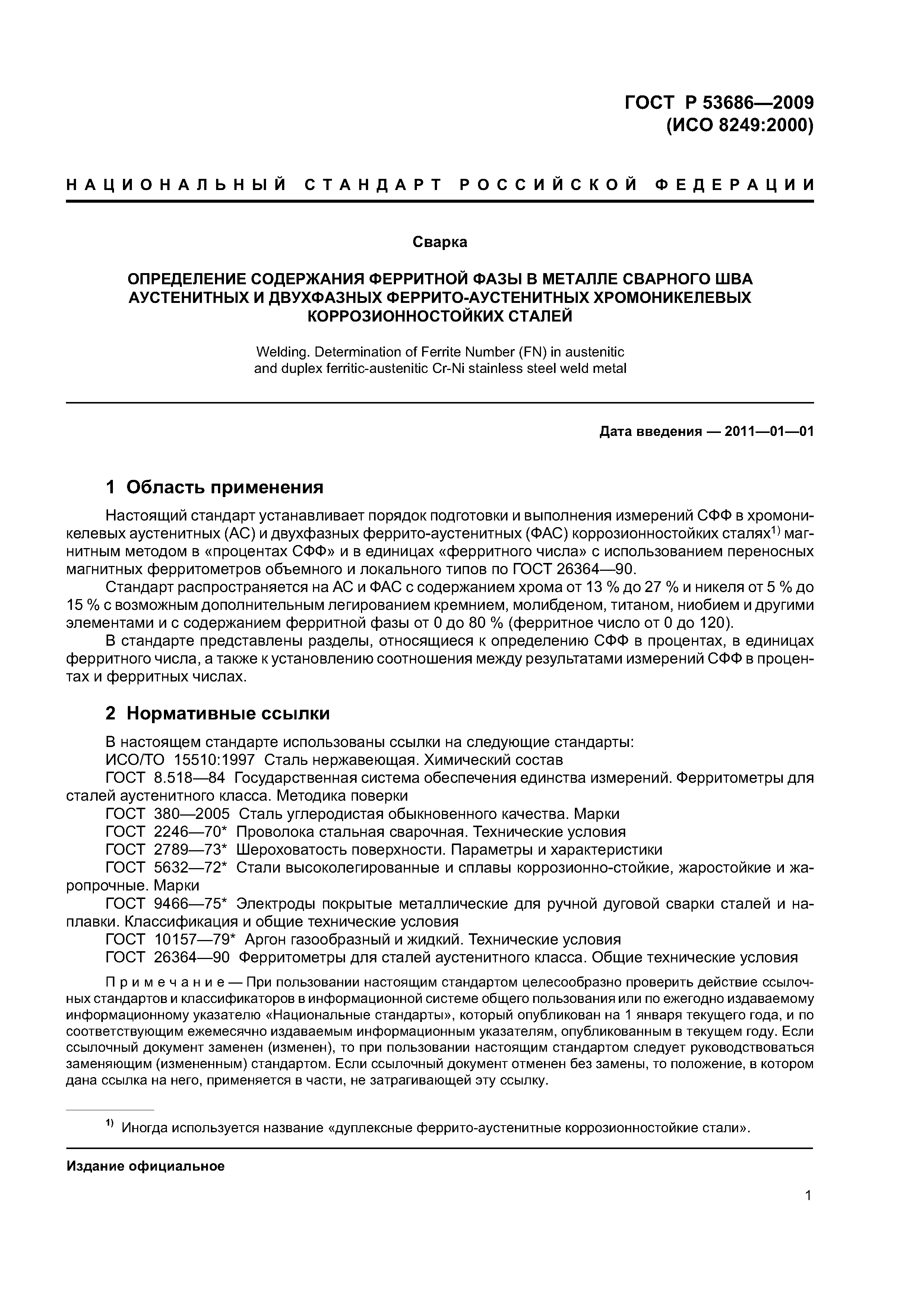

| Область применения: | Стандарт устанавливает порядок подготовки и выполнения измерений СФФ в хромоникелевых аустенитных (АС) и двухфазных аустенитно-ферритных (АФС) коррозионностойких сталях магнитным методом в «процентах СФФ» и в единицах «ферритного числа» с использованием переносных магнитных ферритометров объемного и локального типов по ГОСТ 26364 – 90. Стандарт распространяется на АС и АФС с содержанием хрома от 13 % до 27 % и никеля от 5 % до 15 % с возможным дополнительным легированием кремнием, молибденом, титаном, ниобием и другими элементами и с содержанием ферритной фазы от 0 до 80 % (ферритное число от 0 до 120). В стандарте представлены разделы, относящиеся к определению СФФ в процентах, в единицах ферритного числа, а также к установлению соотношения между результатами измерений СФФ в процентах и ферритных числах. |

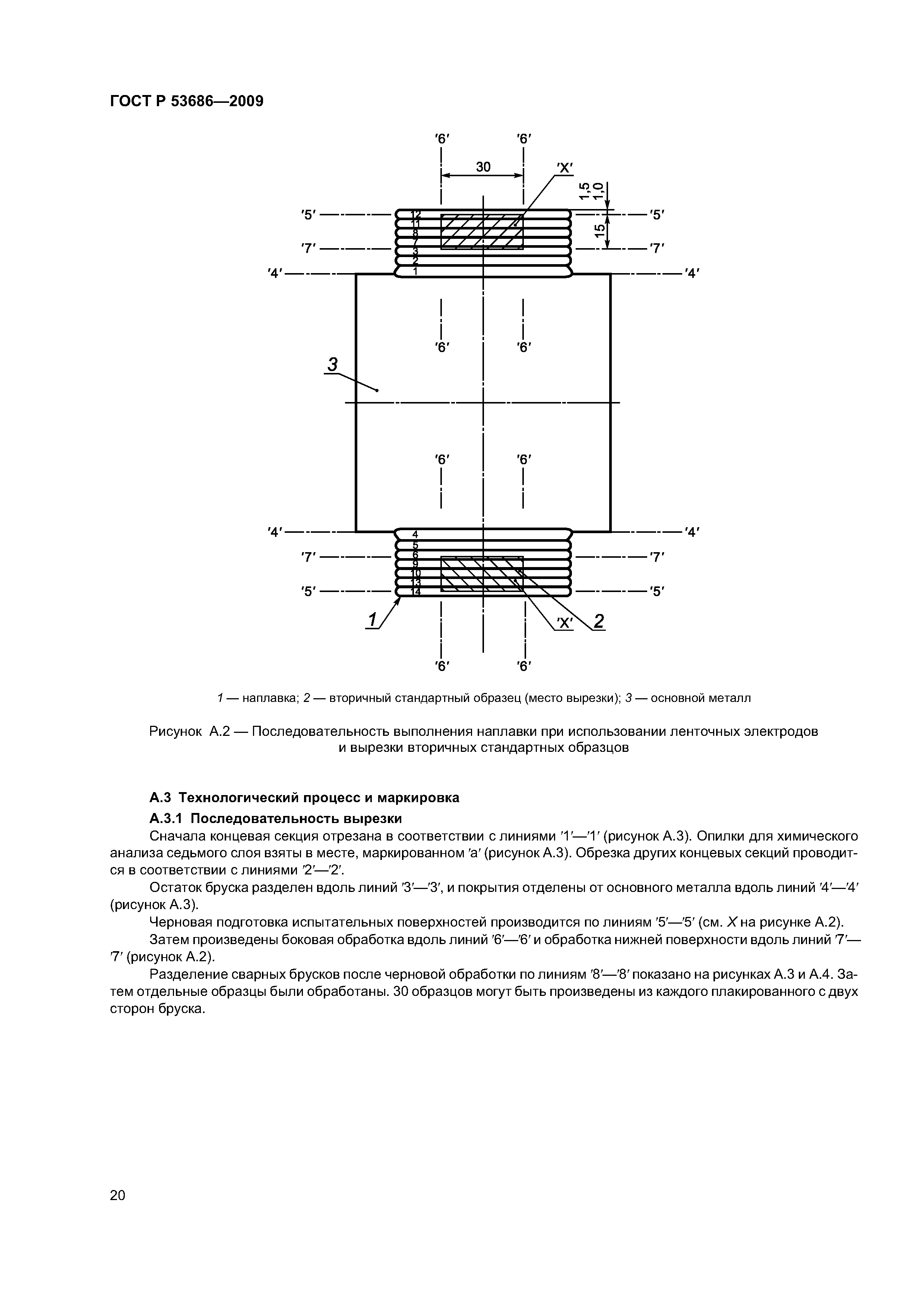

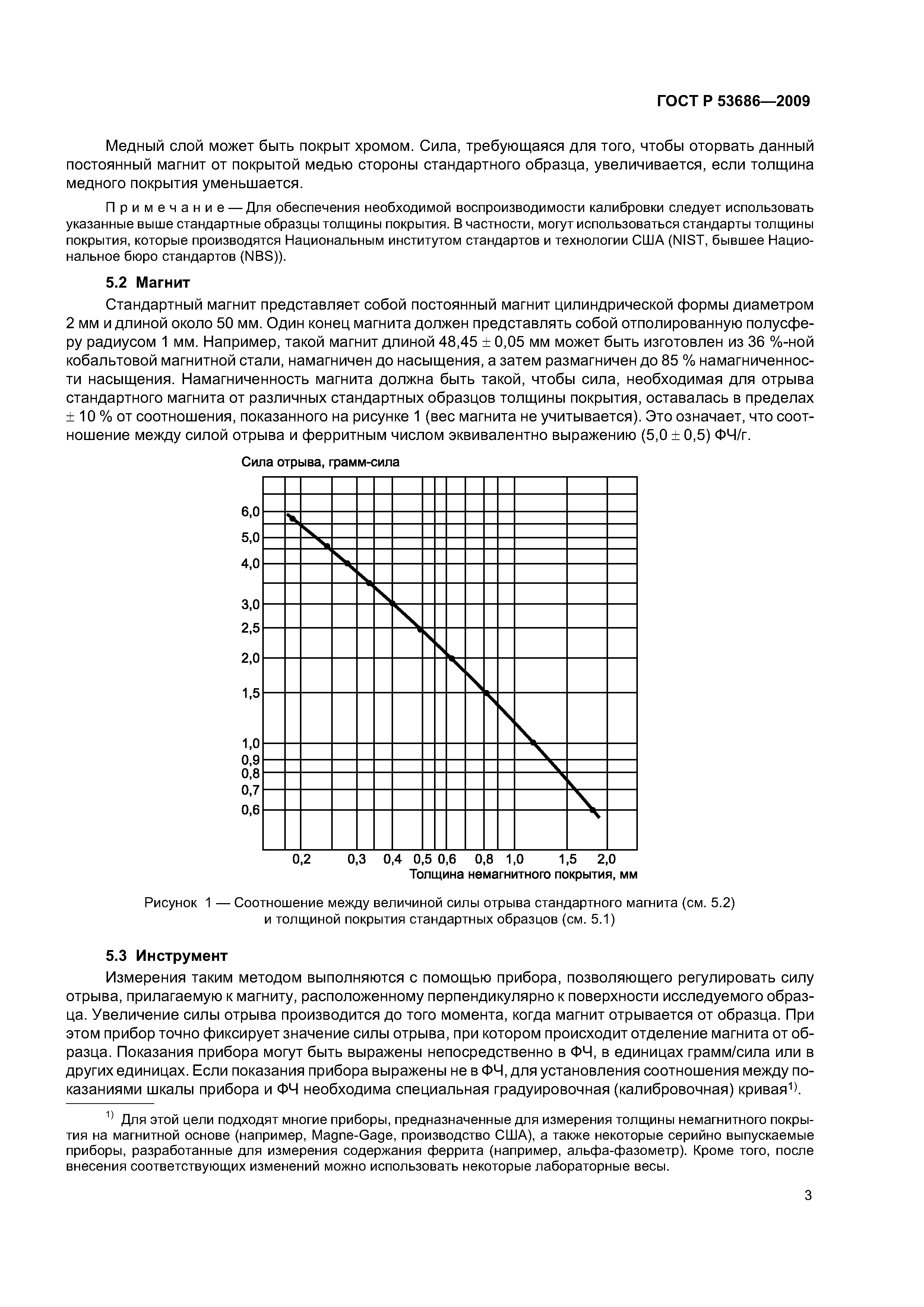

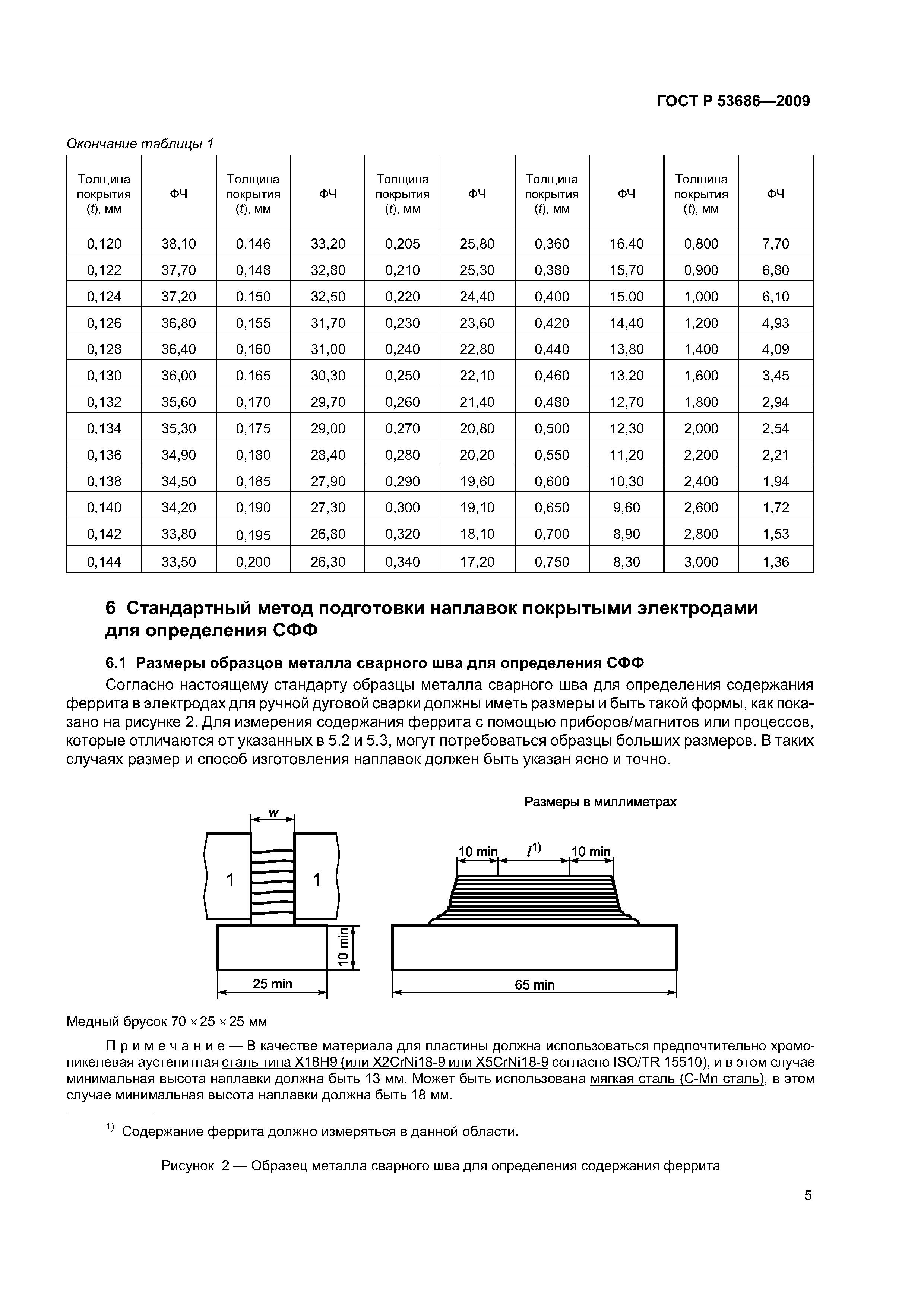

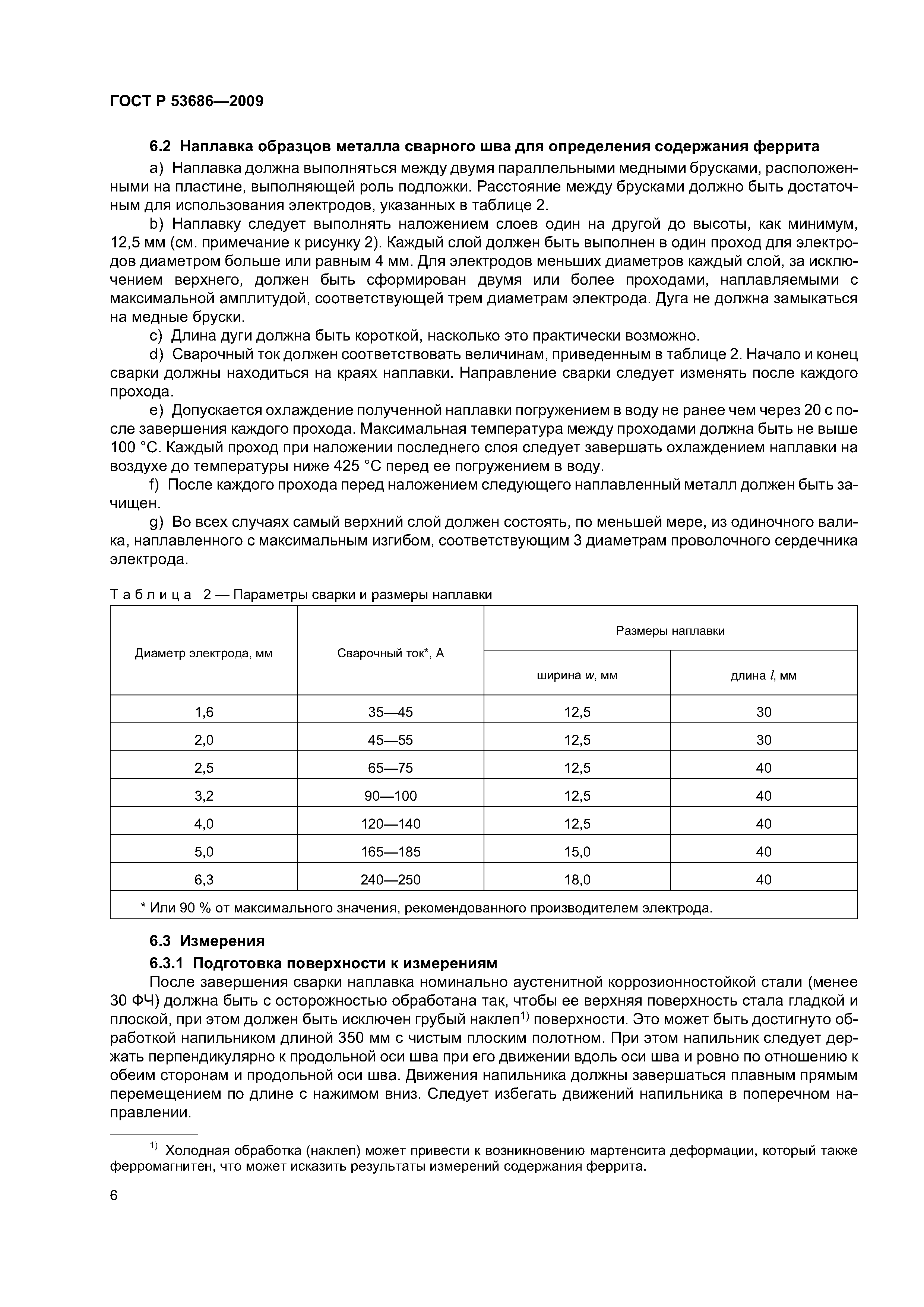

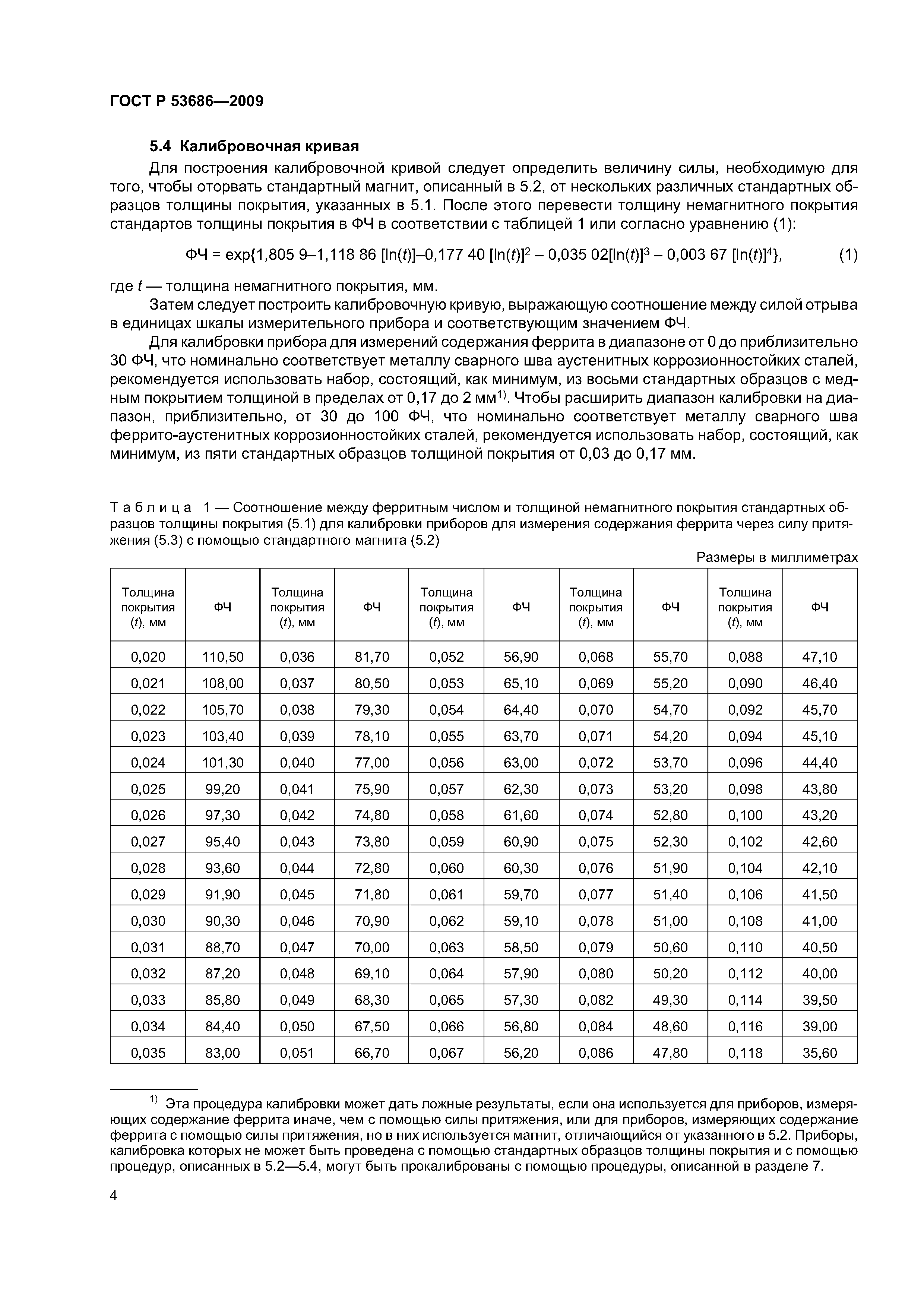

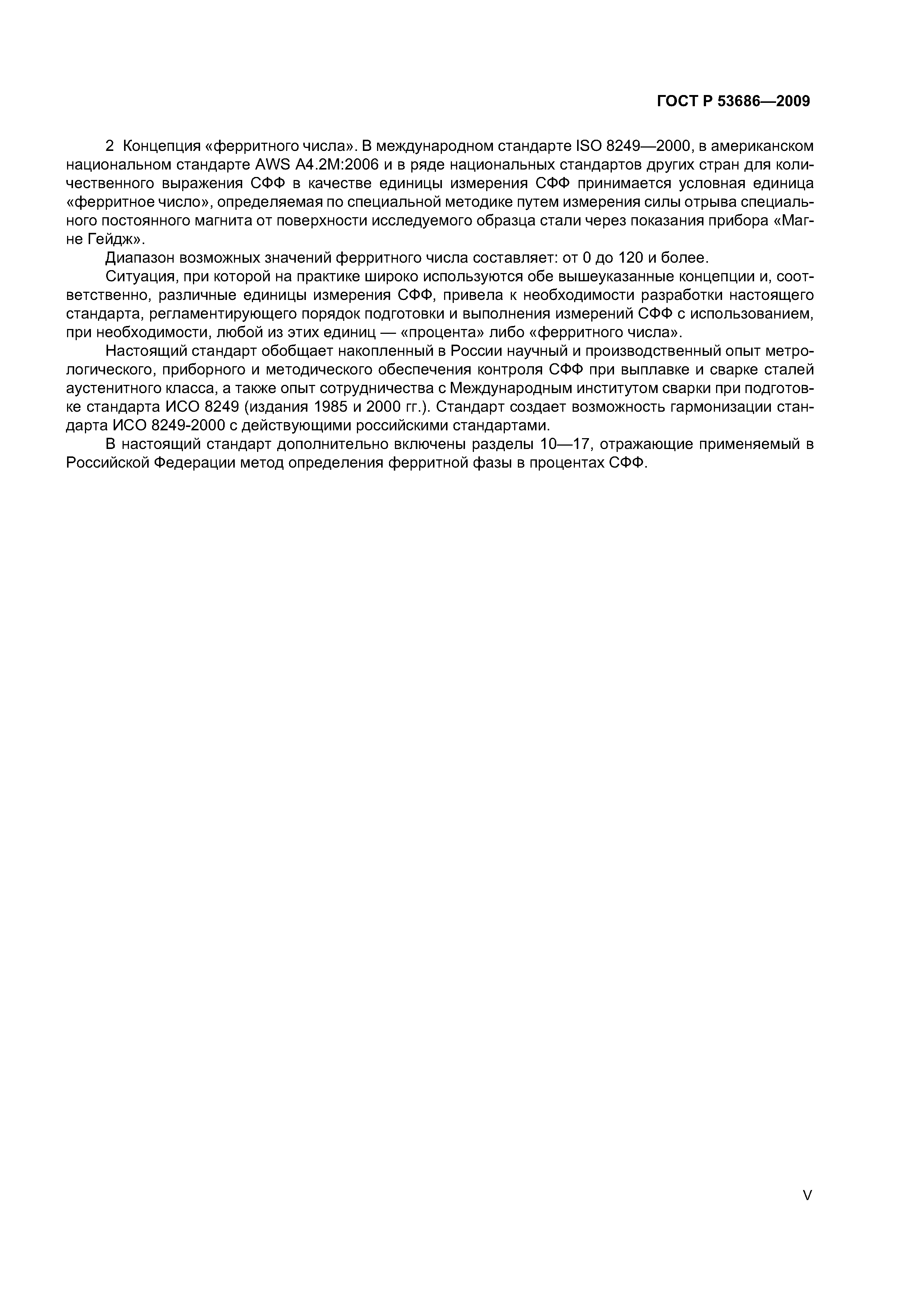

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Определение ферритного числа. Физический принцип 5 Калибровка 6 Стандартный метод подготовки наплавок покрытыми электродами для определения СФФ 7 Стандартные методы подготовки наплавок с помощью других процессов и производственных швов 8 Другие методы 9 Технологии, используемые для создания вторичных стандартных образцов, содержания ферритной фазы в металле сварного шва хромоникелевых сталей аустенитного и ферритоаустенитного классов 10 Определение содержания ферритной фазы в процентах 11 Физический принцип 12 Метрологическое обеспечение измерений СФФ в процентах 13 Подготовка образцов для определения СФФ с использованием ферритометров объемного типа 14 Подготовка образцов для определения СФФ с использованием ферритометров локального типа 15 Приборное обеспечение измерений СФФ 16 Определение ферритного числа 17 Соотношение между СФФ в процентах и ферритным числом Приложение А (справочное) Изготовление вторичных стандартных образцов СФФ методом послойной наплавки ленточными электродами Приложение Б (справочное) Изготовление стандартных образцов СФФ методом центробежного литья Приложение ДА (обязательное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография |
| Разработан: | НАКС ФГУ НУЦСК при МГТУ им. Н.Э. Баумана |
| Утверждён: | 15.12.2009 Федеральное агентство по техническому регулированию и метрологии (1081-ст) |
| Издан: | Стандартинформ (2011 г. ) |
| Нормативные ссылки: |
|
ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия»
