Скачать Серия ТДМ-4-13 Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 12 м
Дата актуализации: 01.01.2021
Серия ТДМ-4-13
Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 12 м
| Обозначение: | Серия ТДМ-4-13 |
| Обозначение англ: | Series ТДМ-4-13 |
| Статус: | действует |
| Название рус.: | Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 12 м |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.1965 |

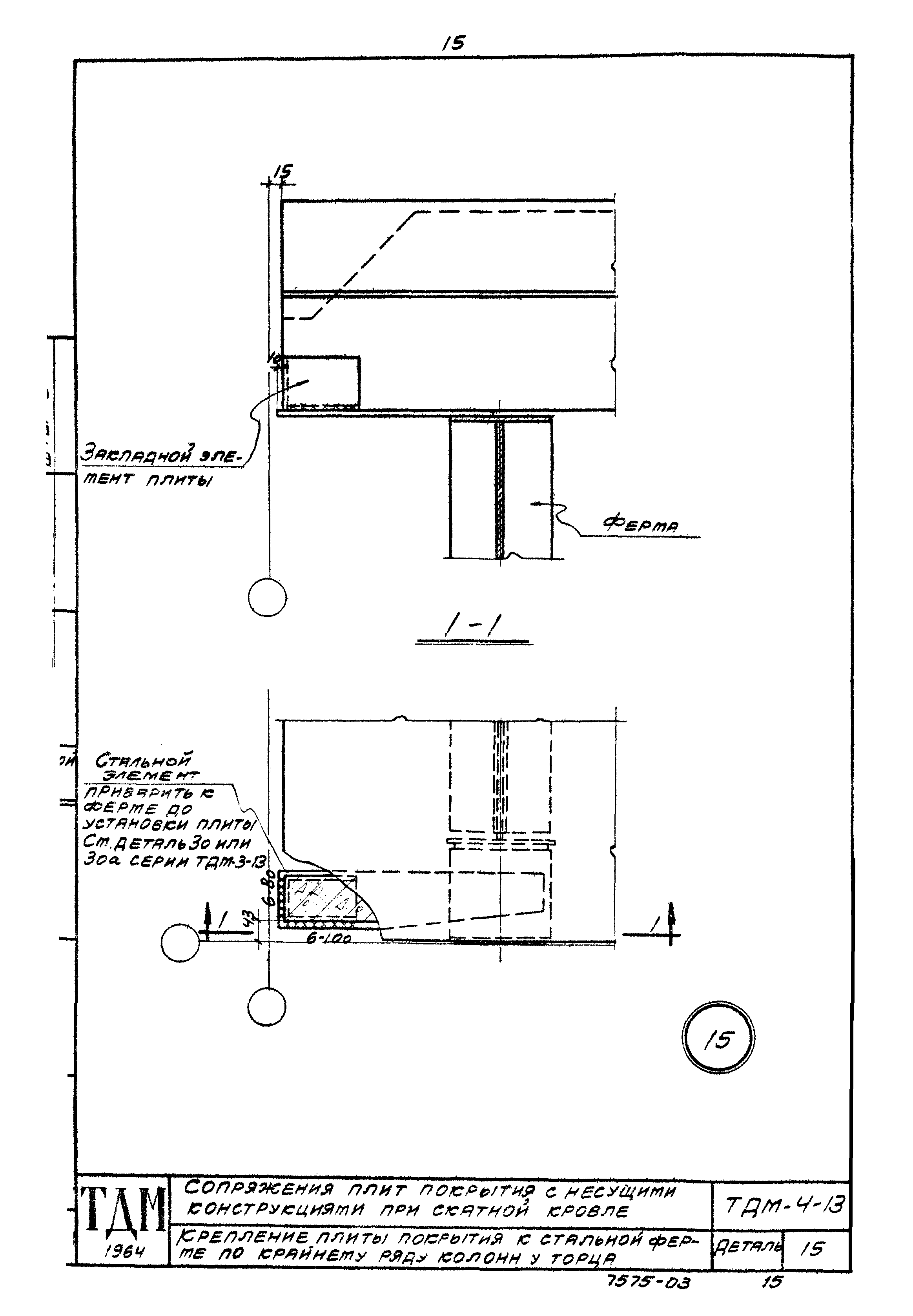

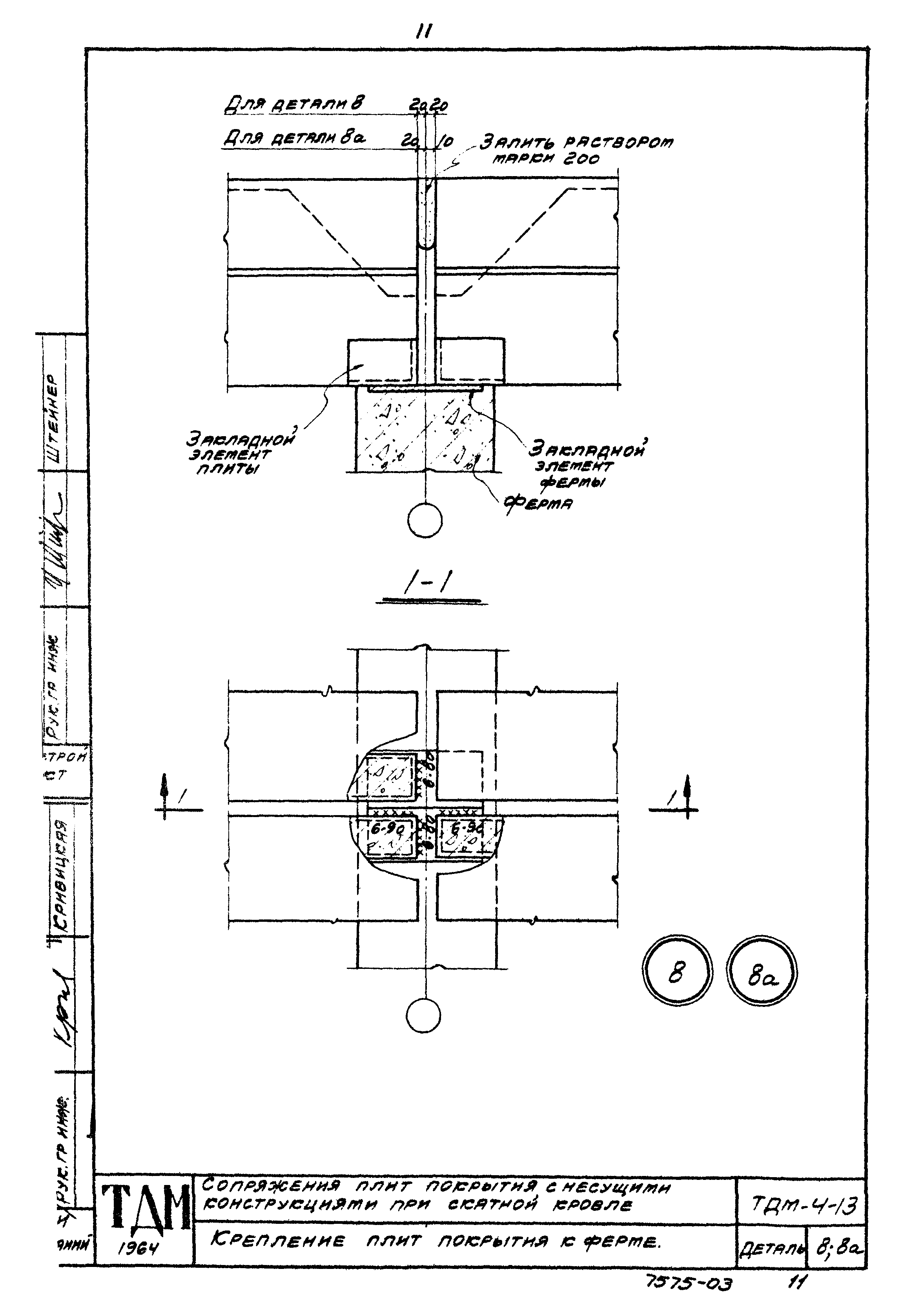

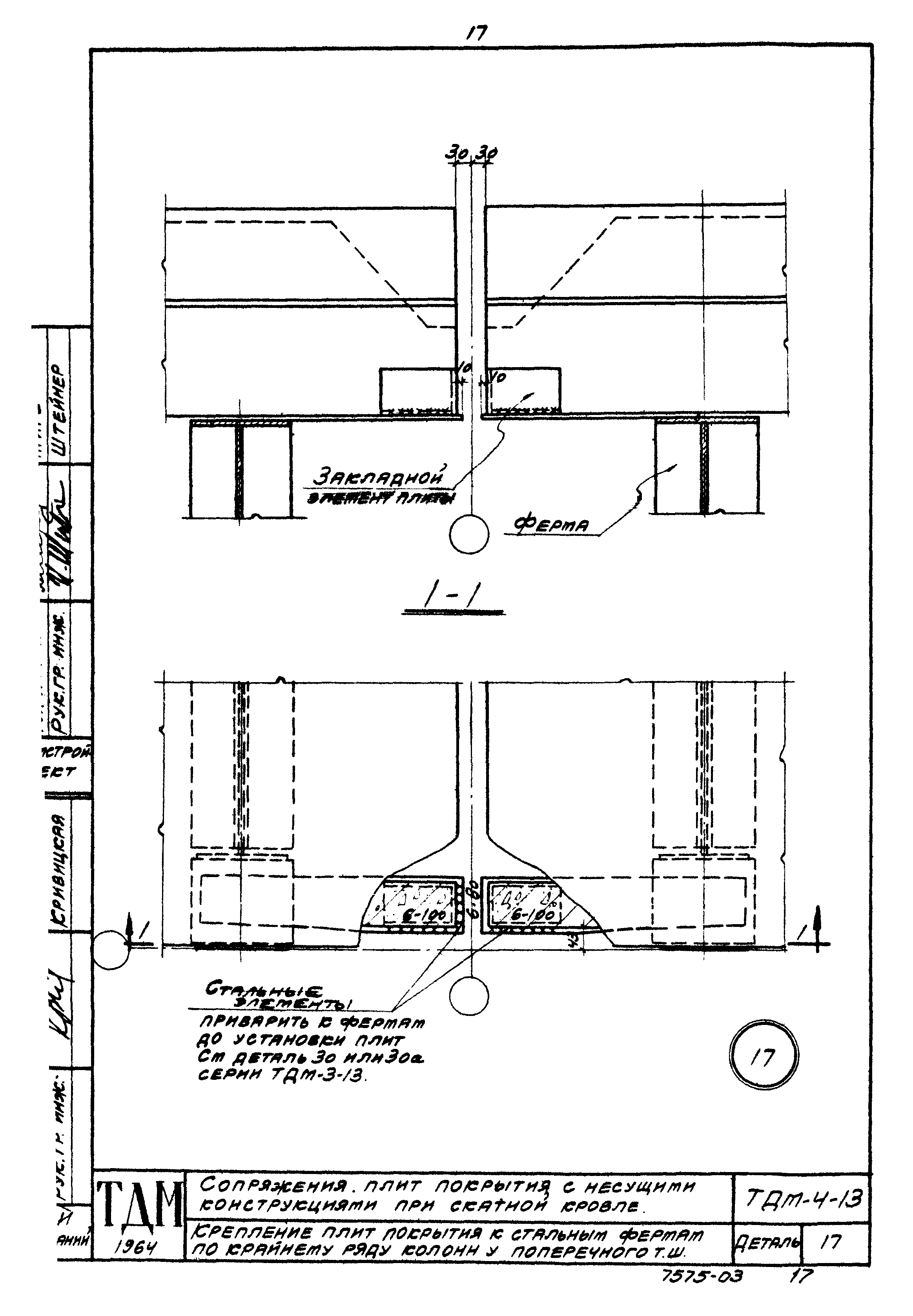

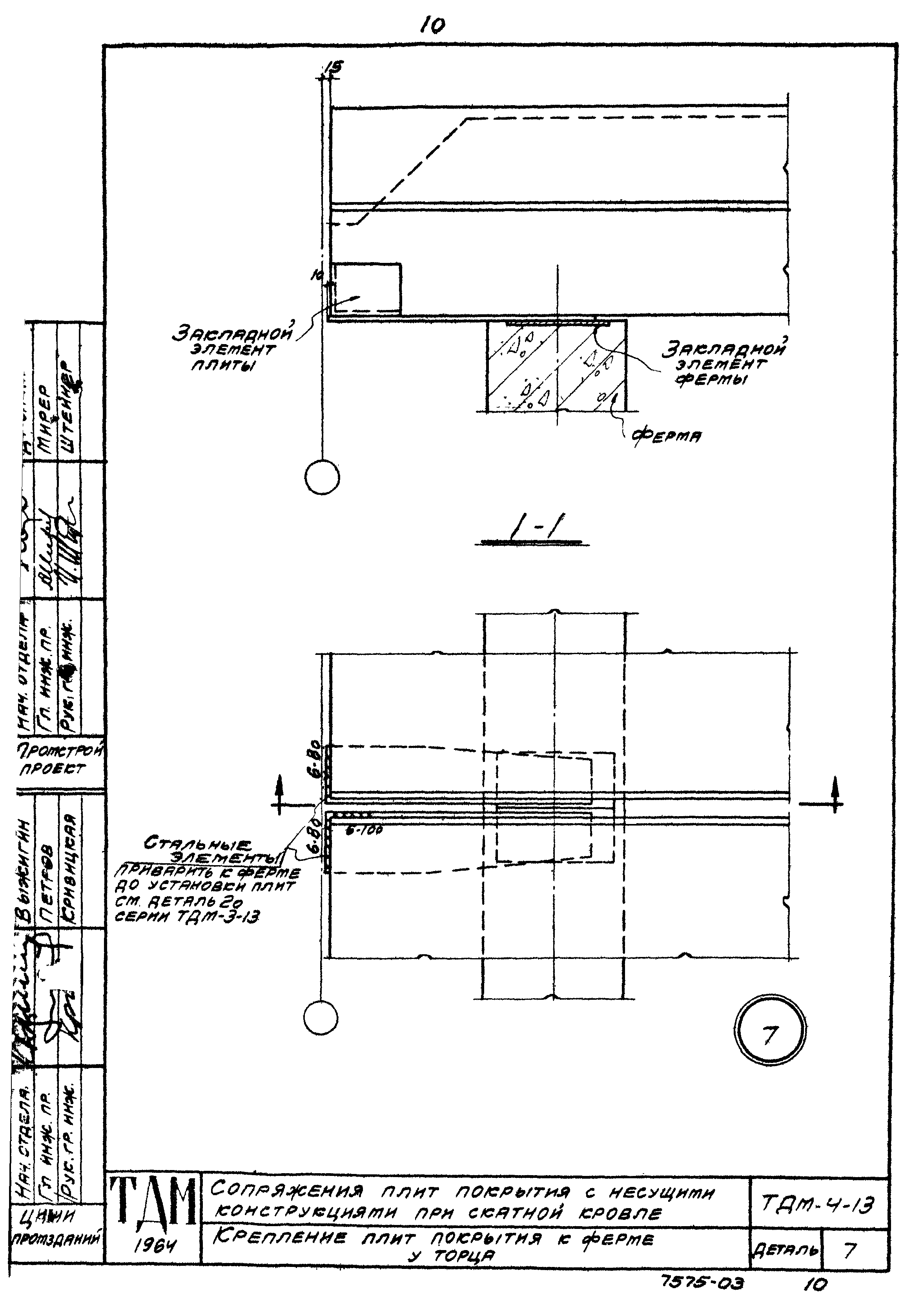

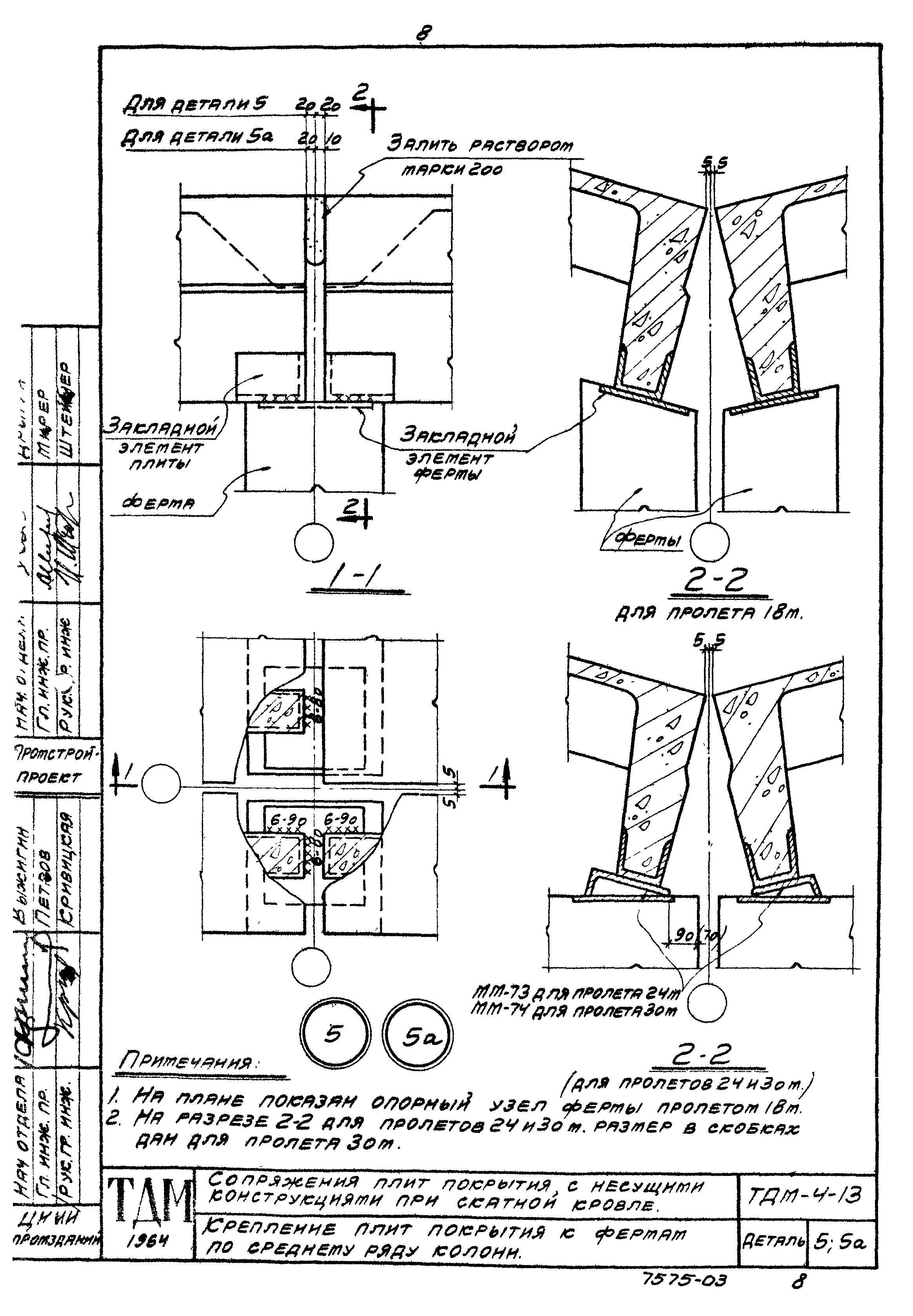

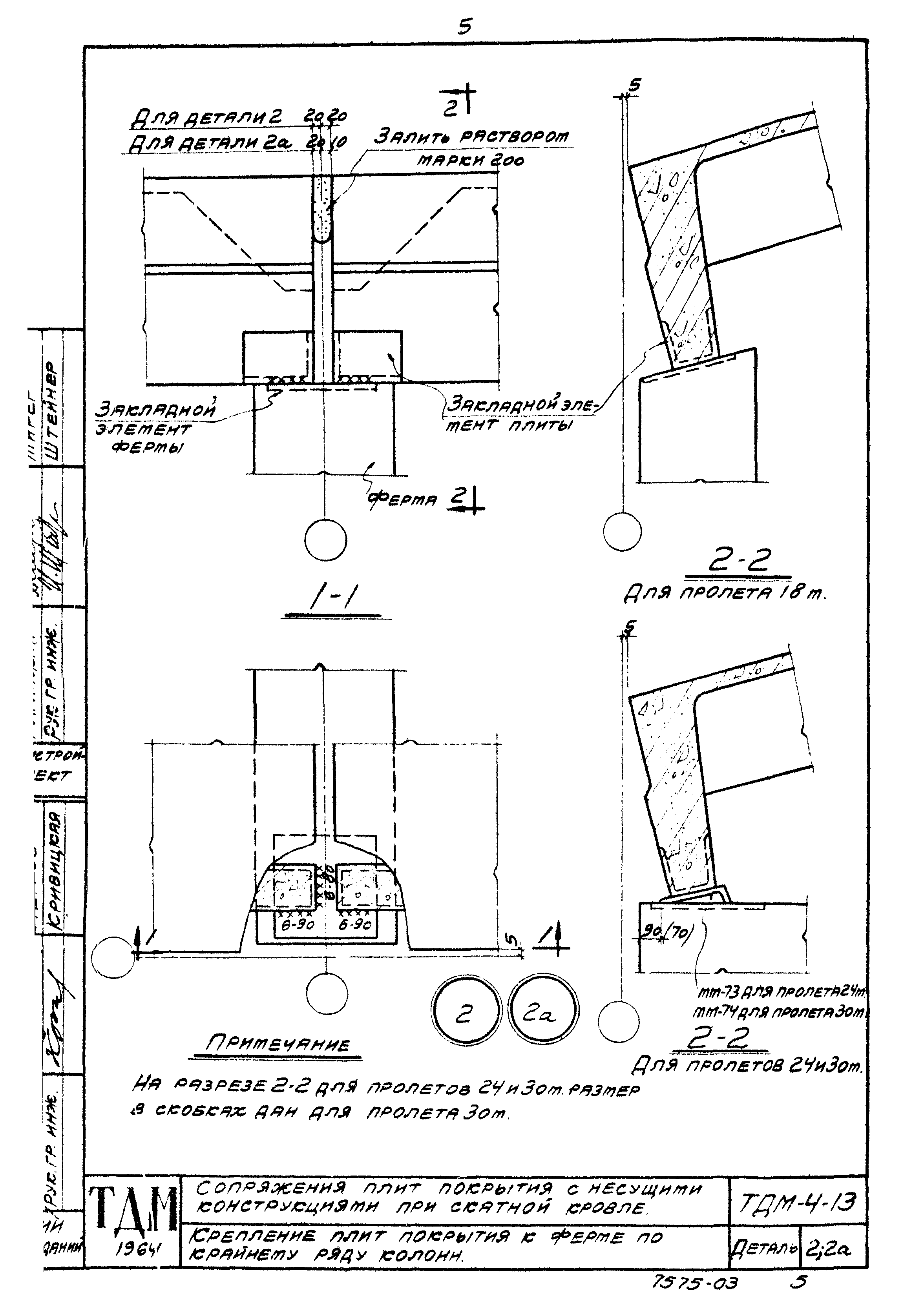

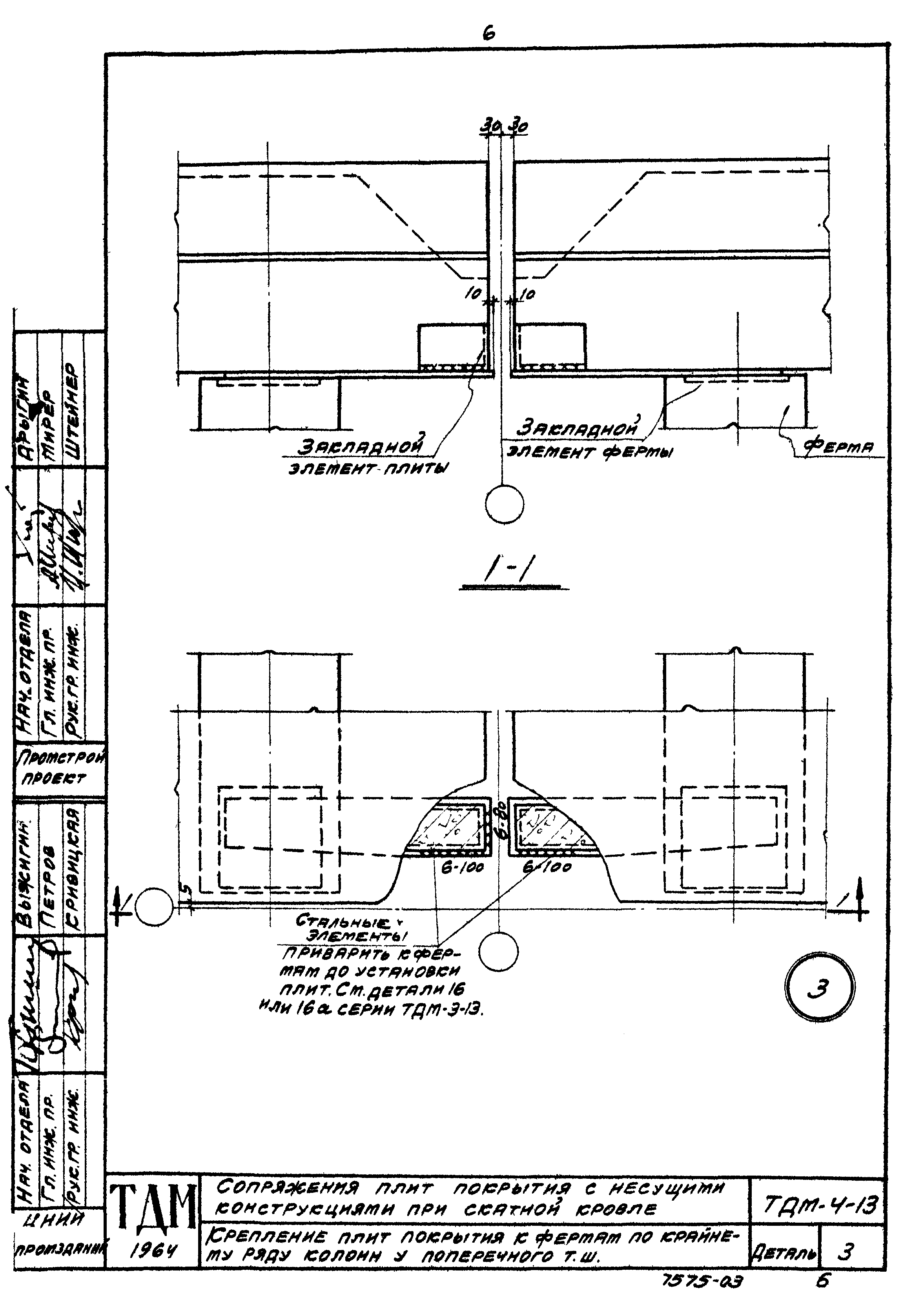

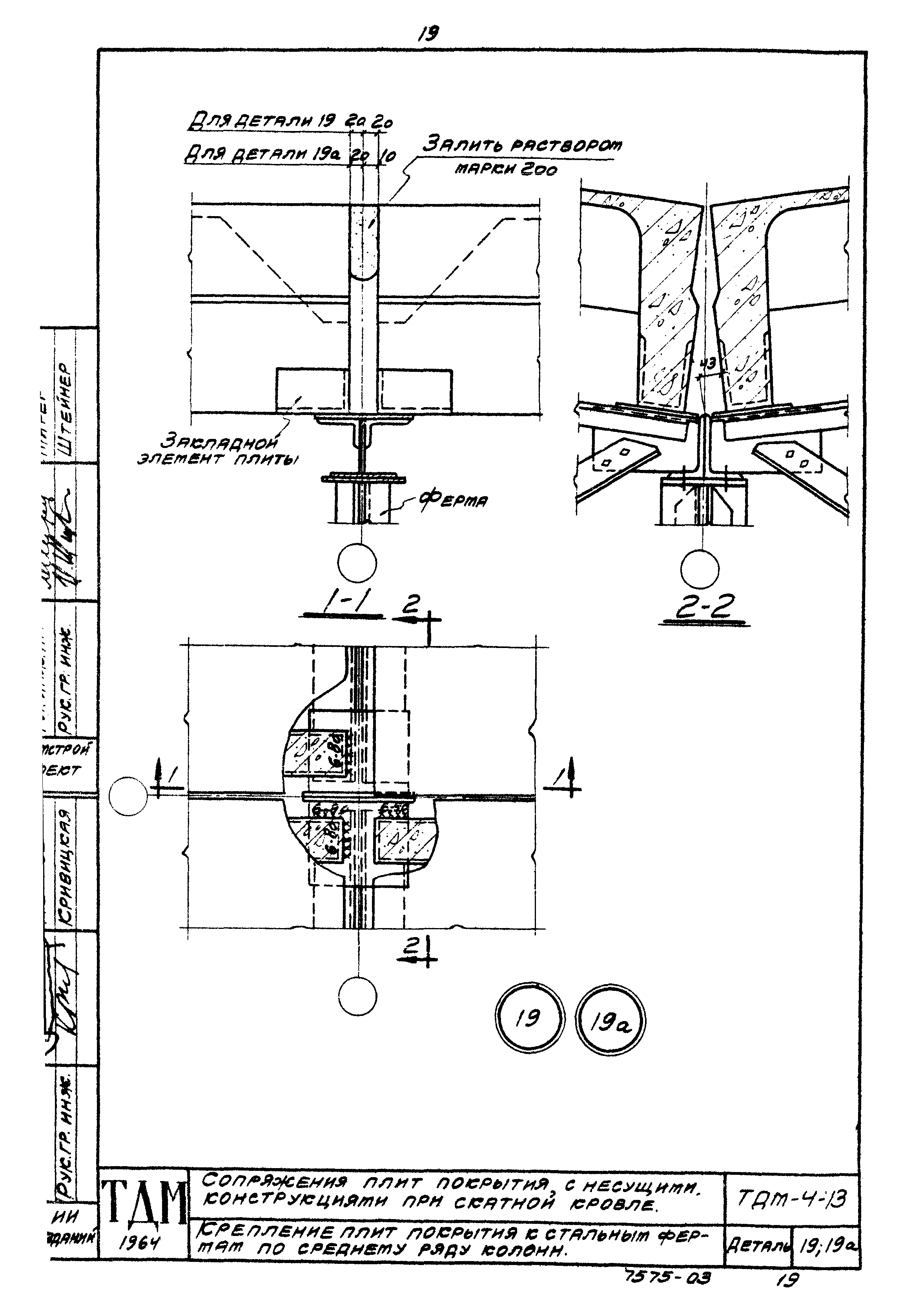

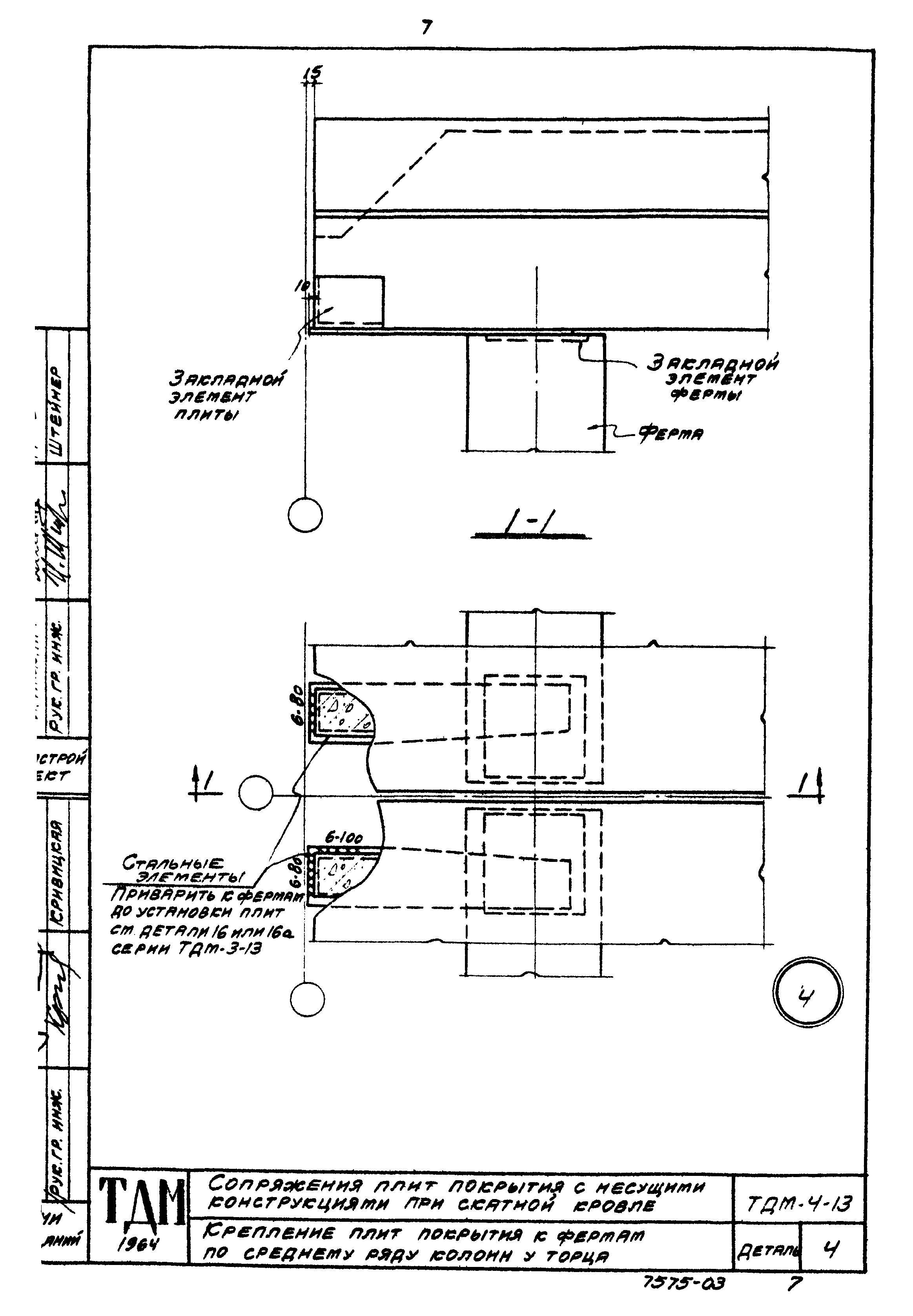

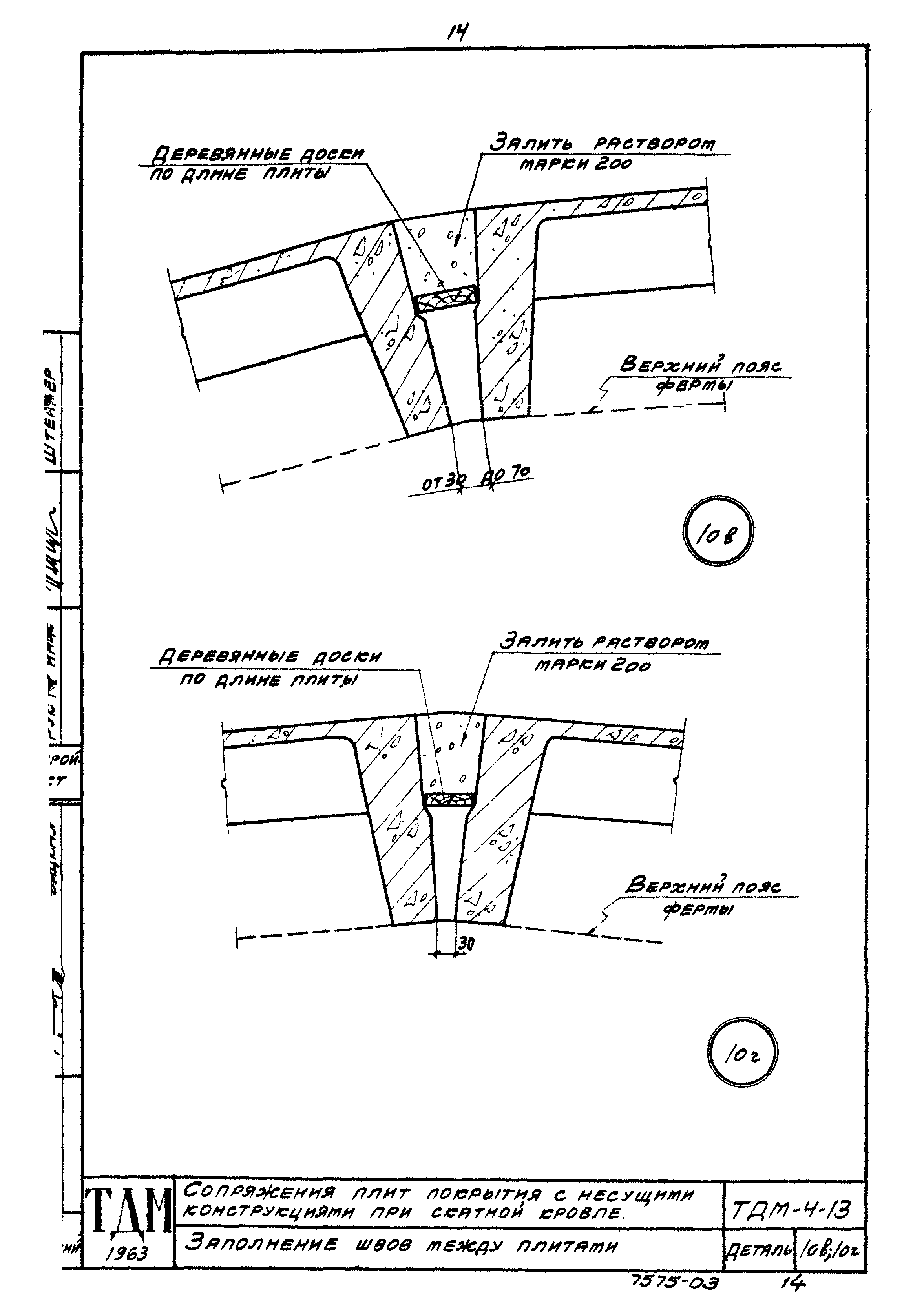

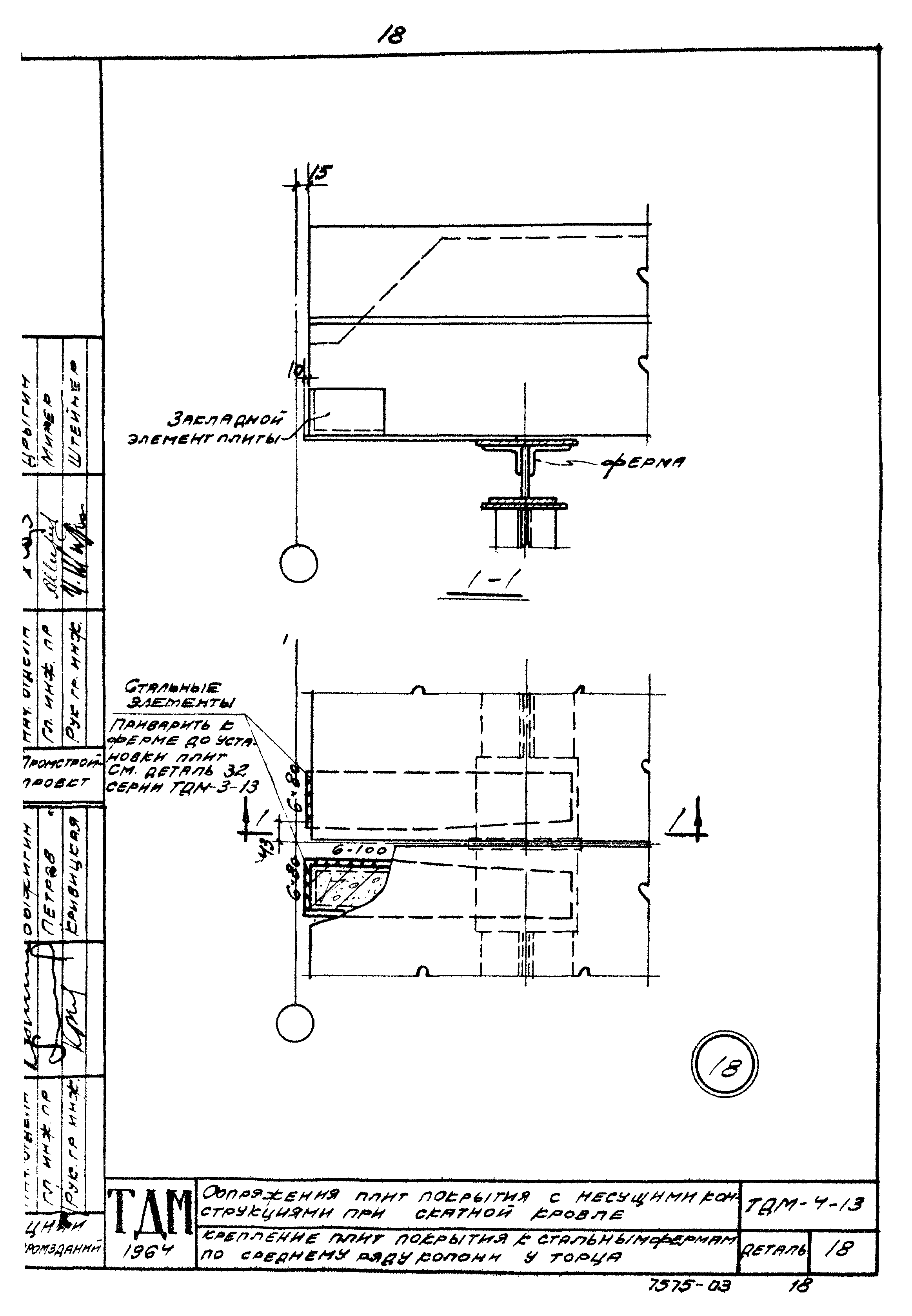

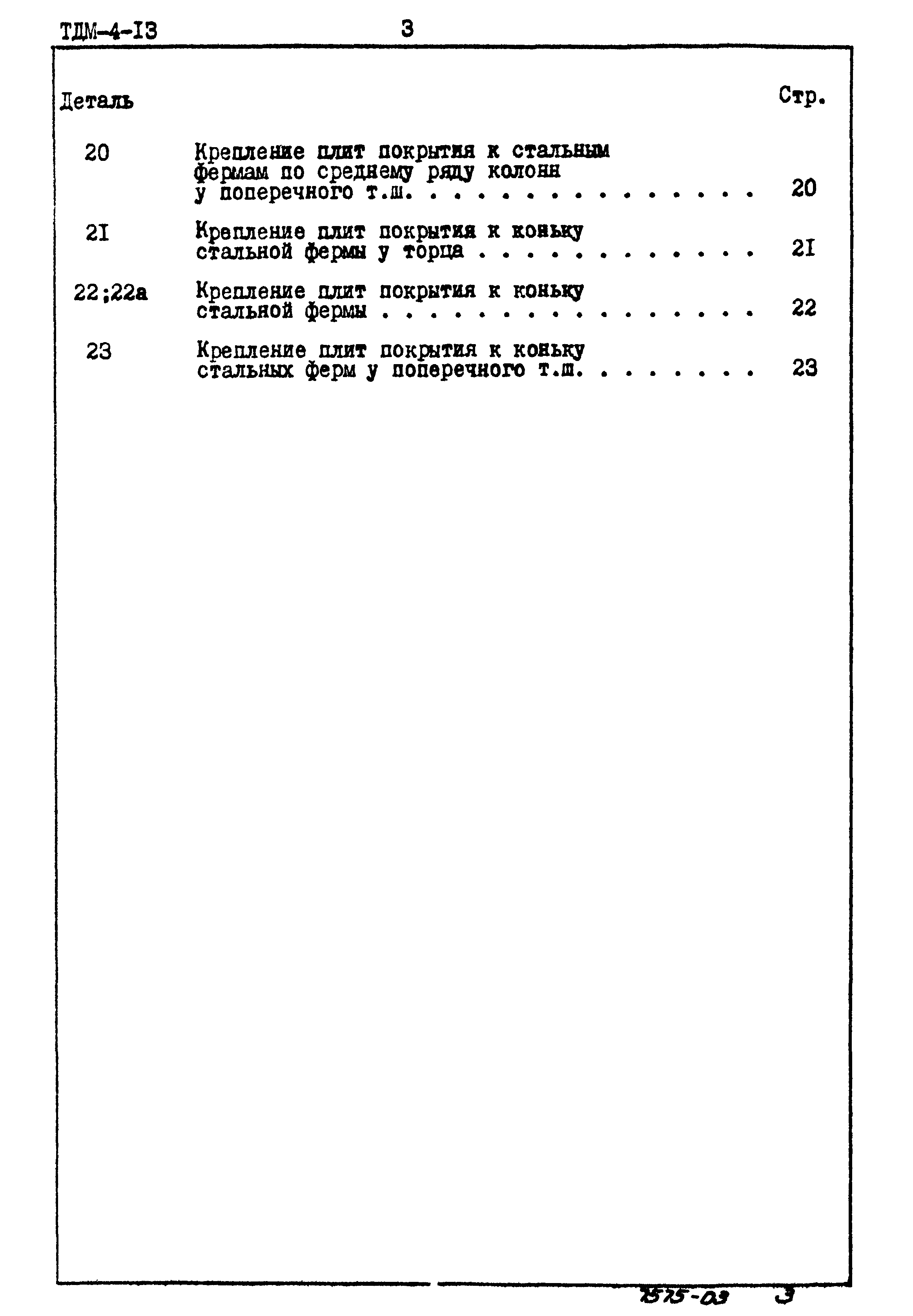

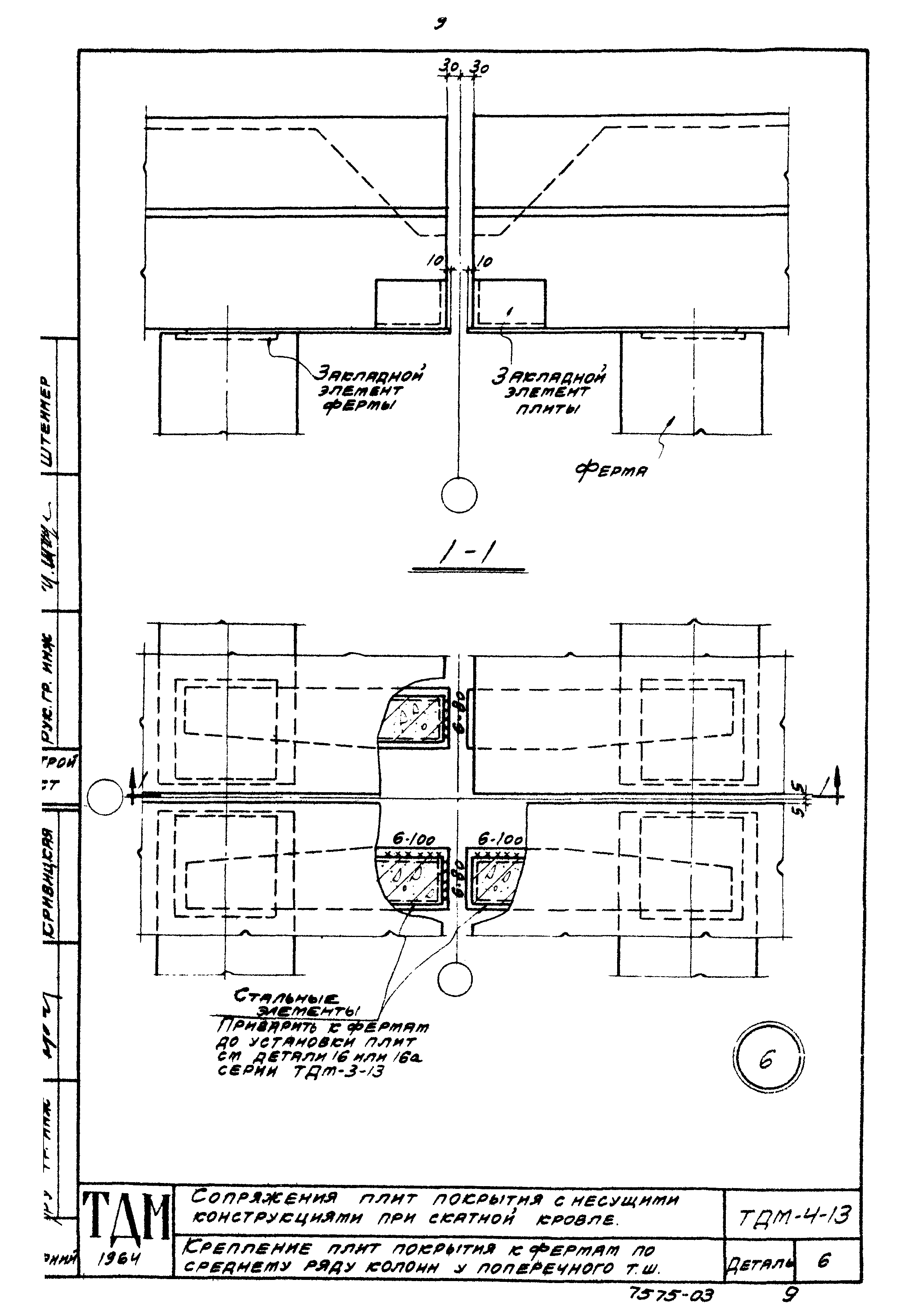

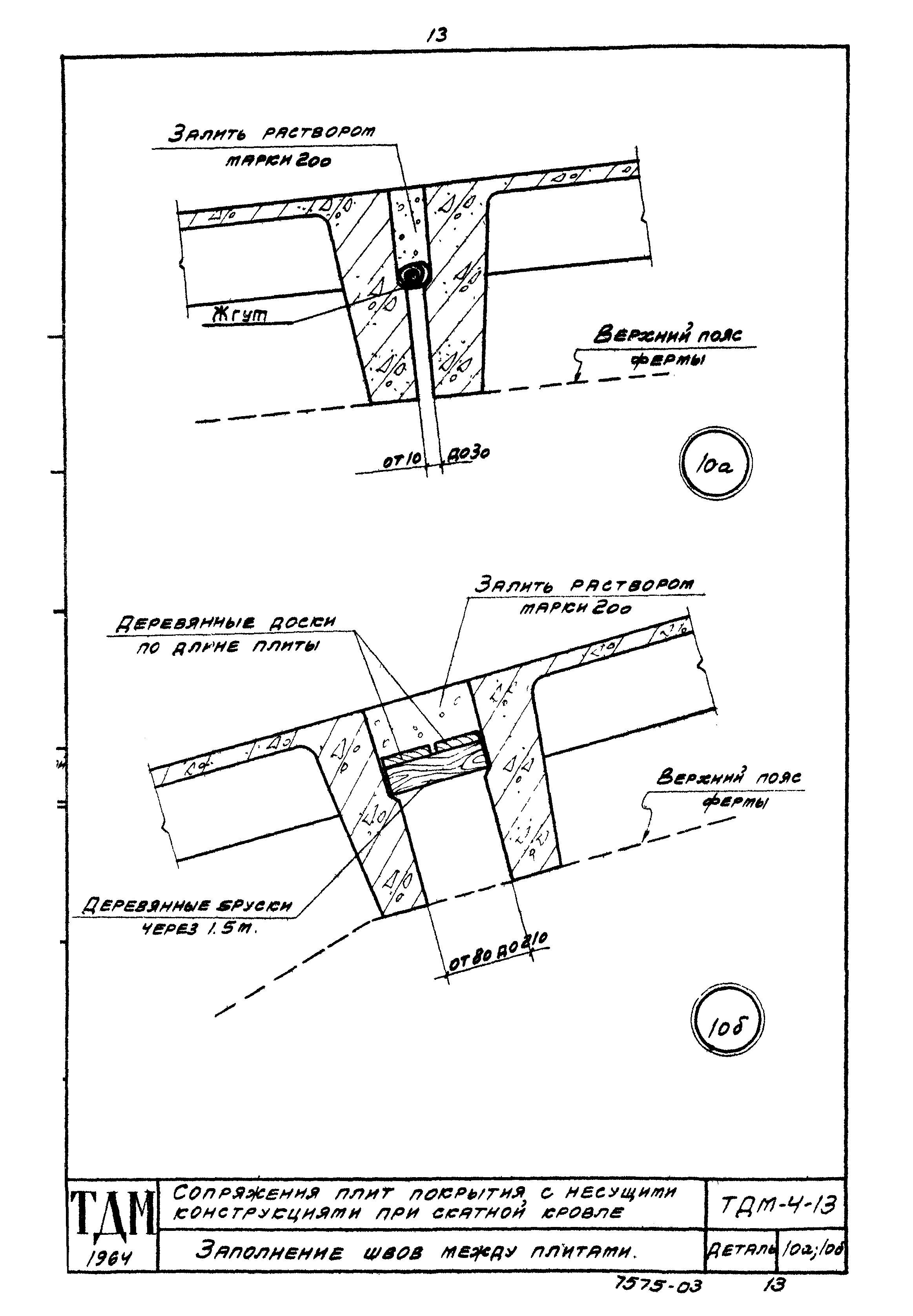

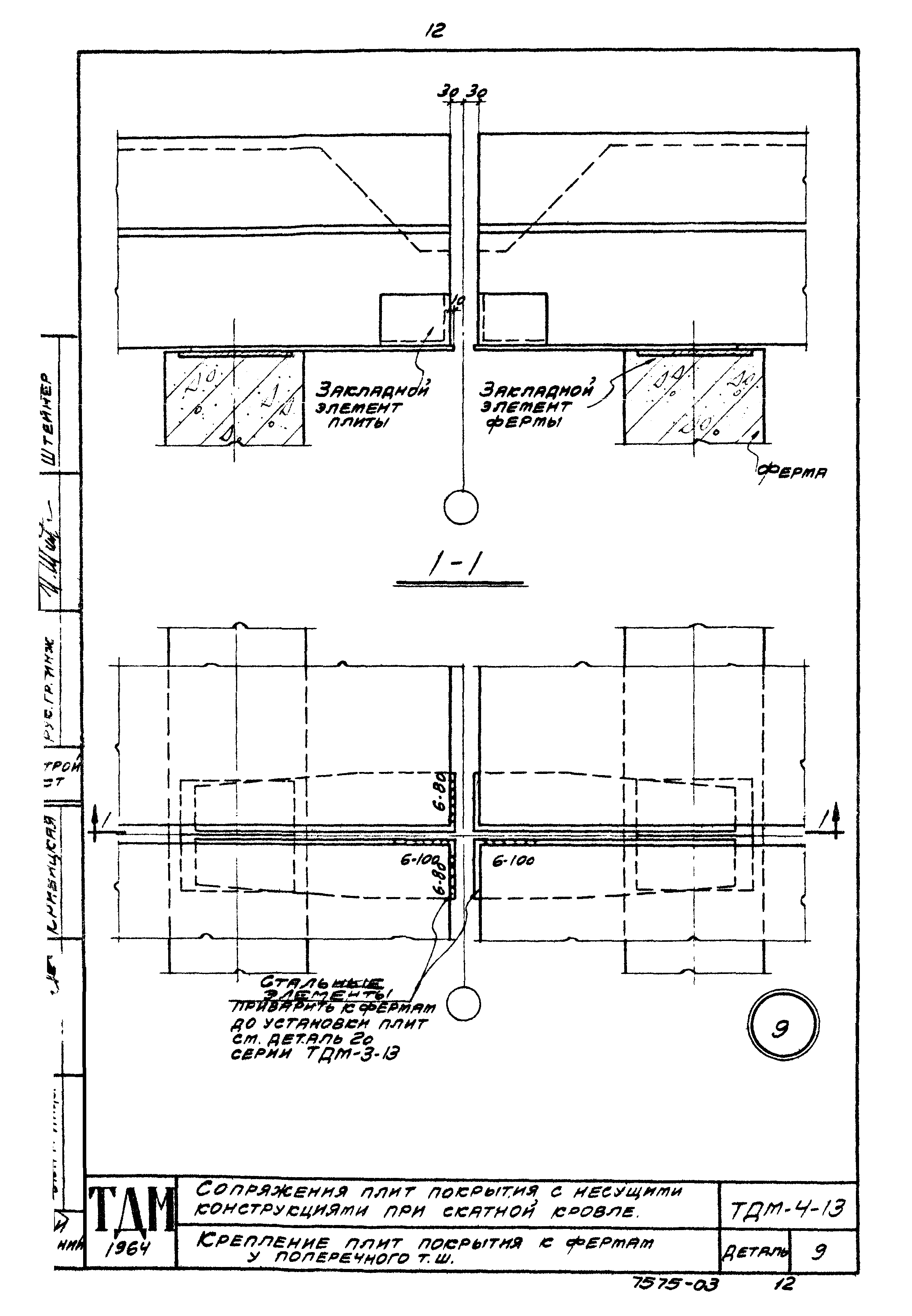

| Оглавление: | Деталь 1 Крепление плиты покрытия к ферме по крайнему ряду колонн у торца Деталь 2;2а Крепление плит покрытия к ферме по крайнему ряду колонн Деталь 3 Крепление плит покрытия к фермам по крайнему ряду колонн у поперечного т.ш. Деталь 4 Крепление плит покрытия к фермам по среднему ряду колонн у торца Деталь 5;5а Крепление плит покрытия к фермам по среднему ряду колонн Деталь 6 Крепление плит покрытия к фермам по среднему ряду колонн у поперечного т.ш. Деталь 7 Крепление плит покрытия к ферме у торца Деталь 8;8а Крепление плит покрытия к ферме Деталь 9 Крепление плит покрытия к фермам у поперечного т.ш. Деталь 10а;10б Заполнение швов между плитами Деталь 10в;10г Заполнение швов между плитами Деталь 15 Крепление плиты покрытия к стальной ферме по крайнему ряду колонн у торца Деталь 16;16а Крепление плит покрытия к стальной ферме по крайнему ряду колонн Деталь 17 Крепление плит покрытия к стальным фермам по крайнему ряду колонн у поперечного т.ш. Деталь 18 Крепление плит покрытия к стальным фермам по среднему ряду колонн у торца Деталь 19;19а Крепление плит покрытия к стальным фермам по среднему ряду колонн Деталь 20 Крепление плит покрытия к стальным фермам по среднему ряду колонн у поперечного т.ш. Деталь 21 Крепление плит покрытия к коньку стальной фермы у торца Деталь 22;22а Крепление плит покрытия к коньку стальной фермы Деталь 23 Крепление плит покрытия к коньку стальных ферм у поперечного т.ш. |
| Разработан: | ЦНИИпромзданий Промстройпроект |
| Утверждён: | 05.11.1964 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 194) |
