Скачать Серия ТДМ-4-21 Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 6 м

Дата актуализации: 01.01.2021

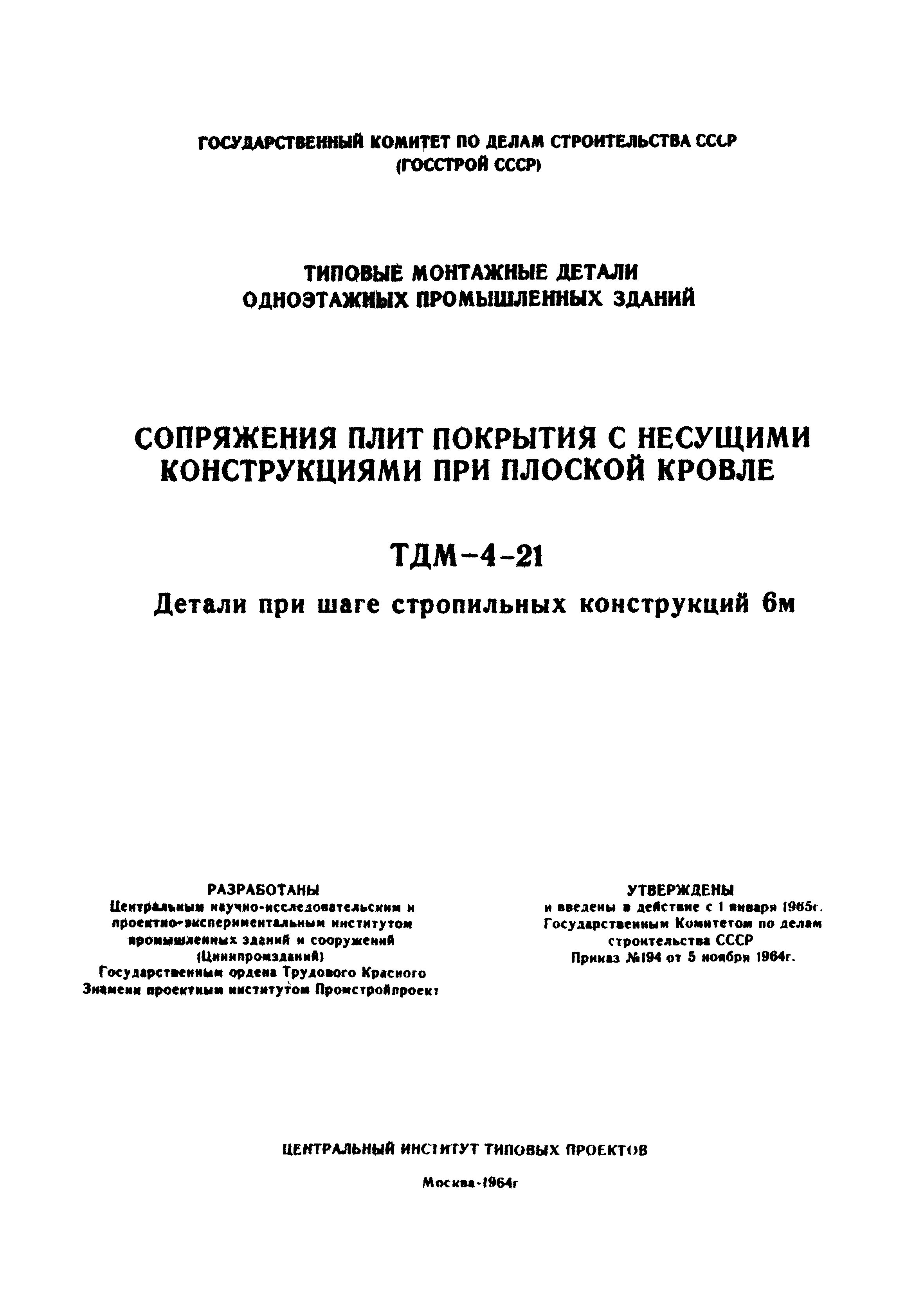

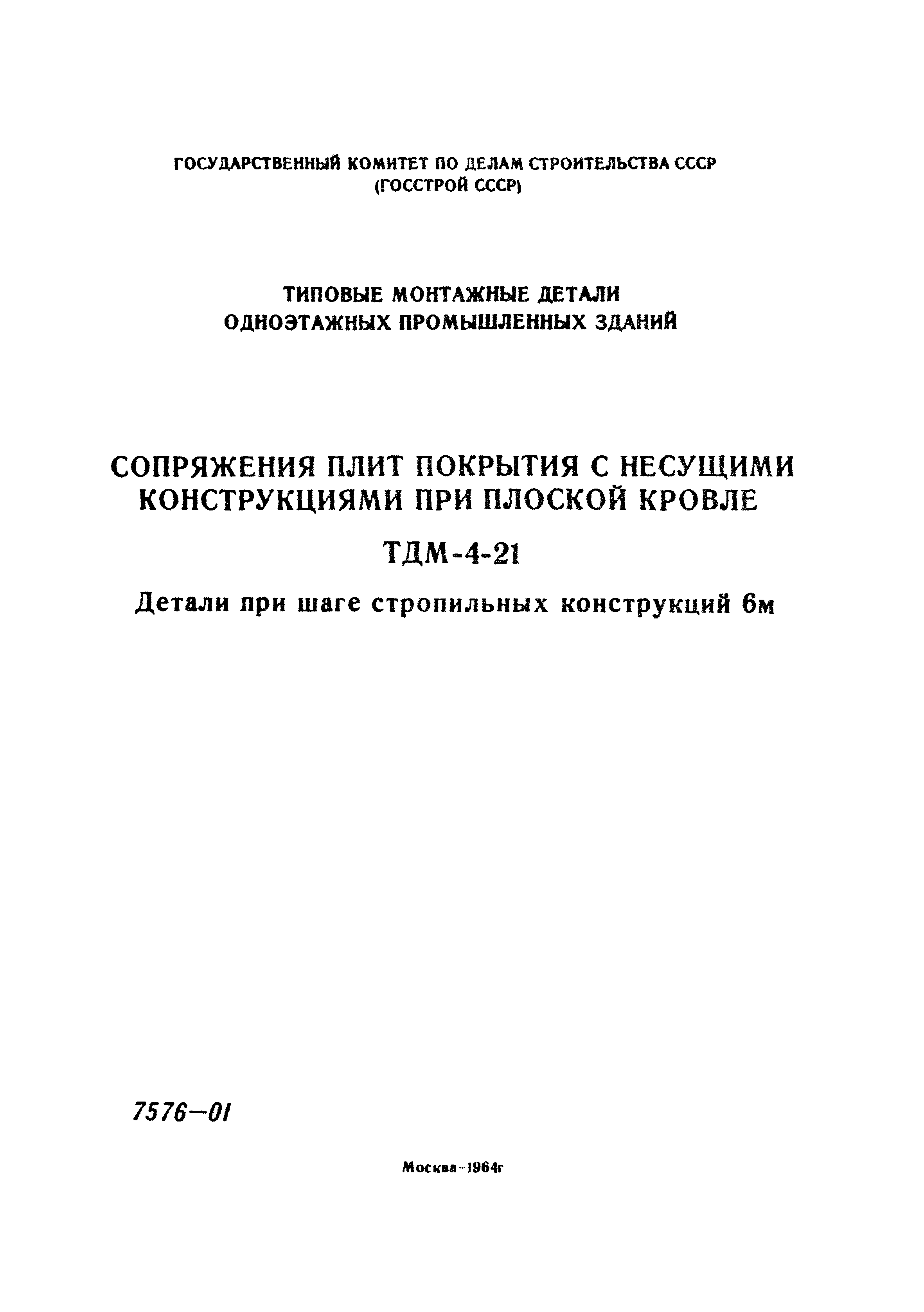

Серия ТДМ-4-21

Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 6 м

Обозначение:	Серия ТДМ-4-21
Обозначение англ:	Series ТДМ-4-21
Статус:	действует
Название рус.:	Сопряжения плит покрытия с несущими конструкциями при скатной кровле. Детали при шаге стропильных конструкций 6 м
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	01.01.1965

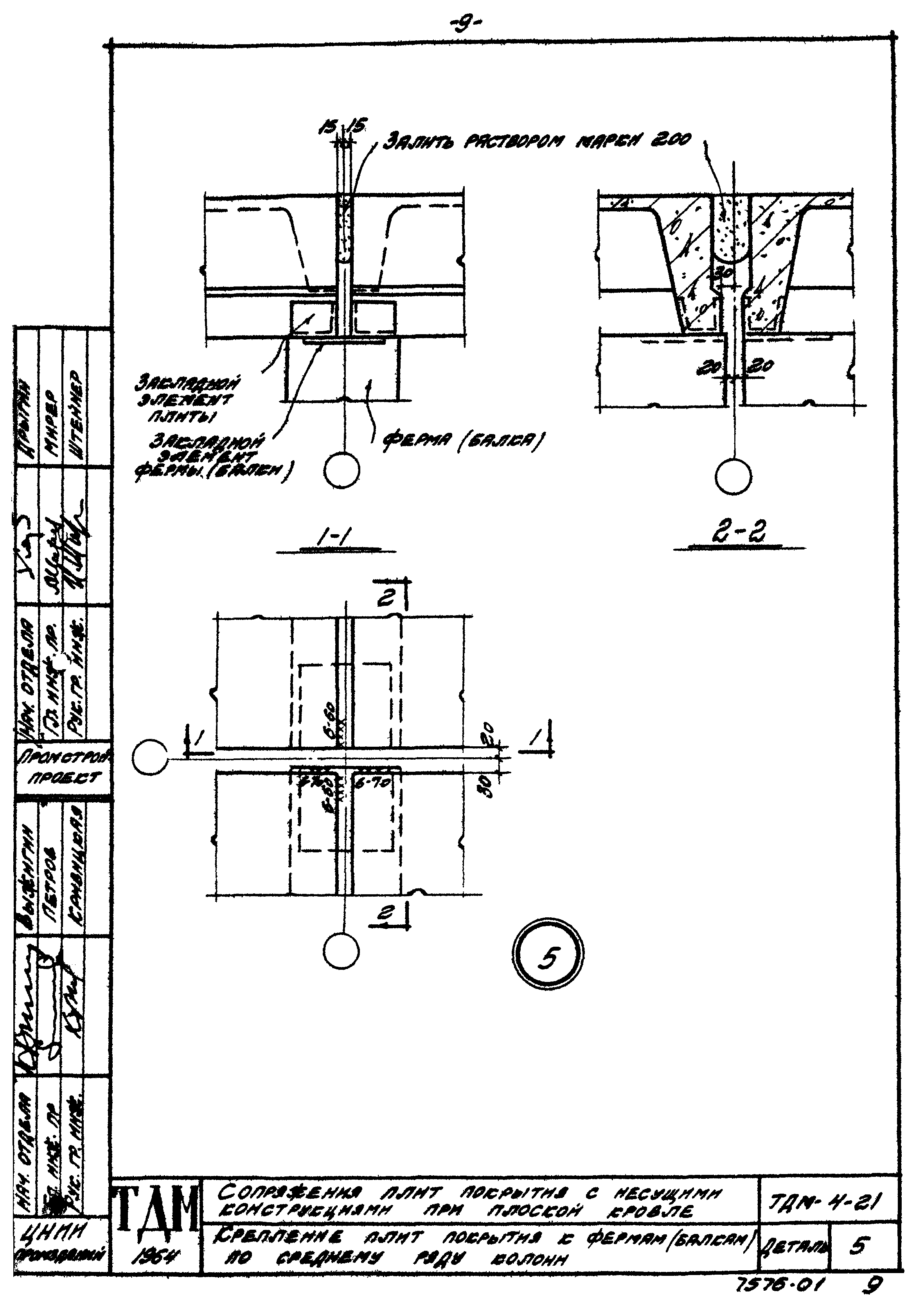

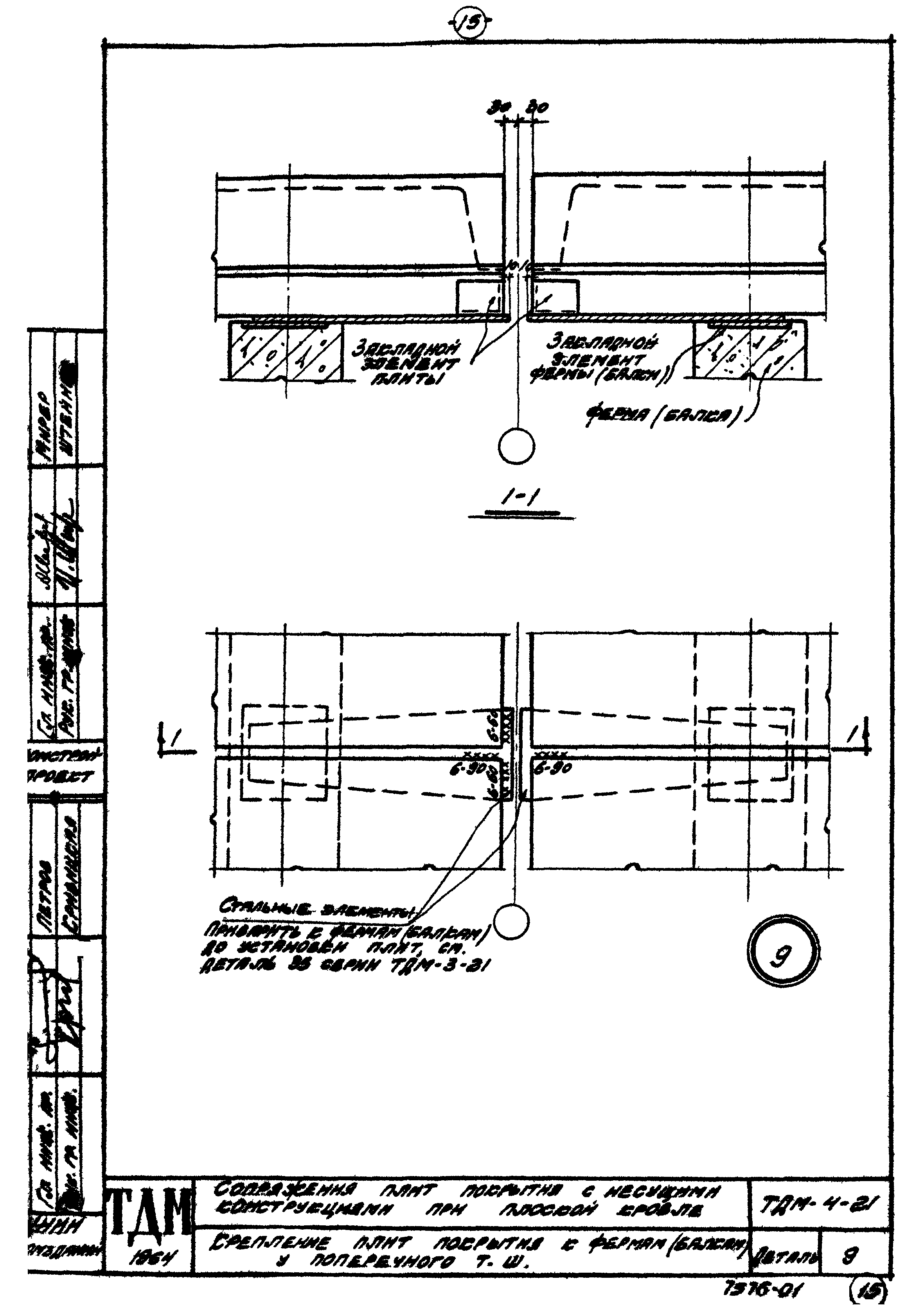

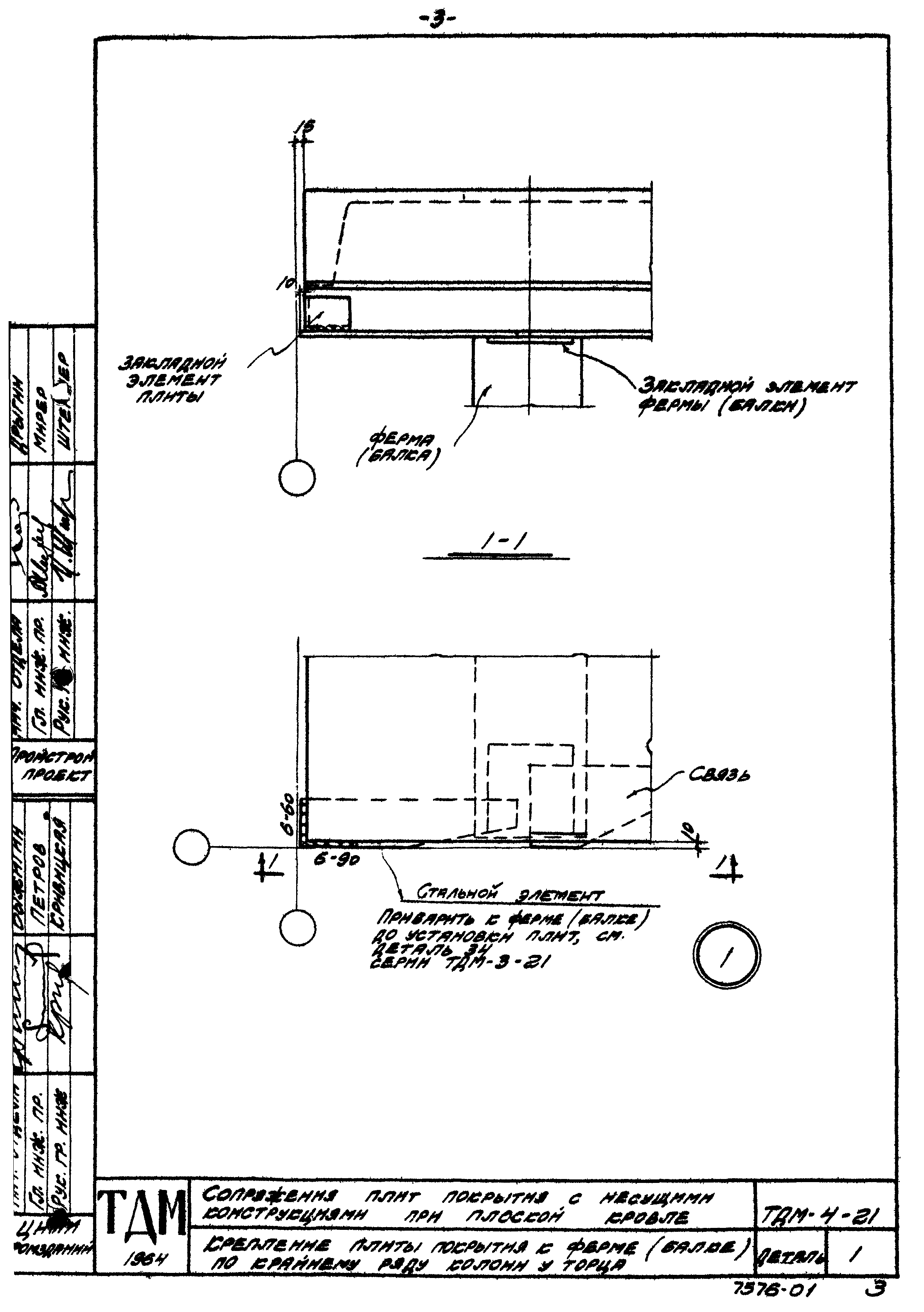

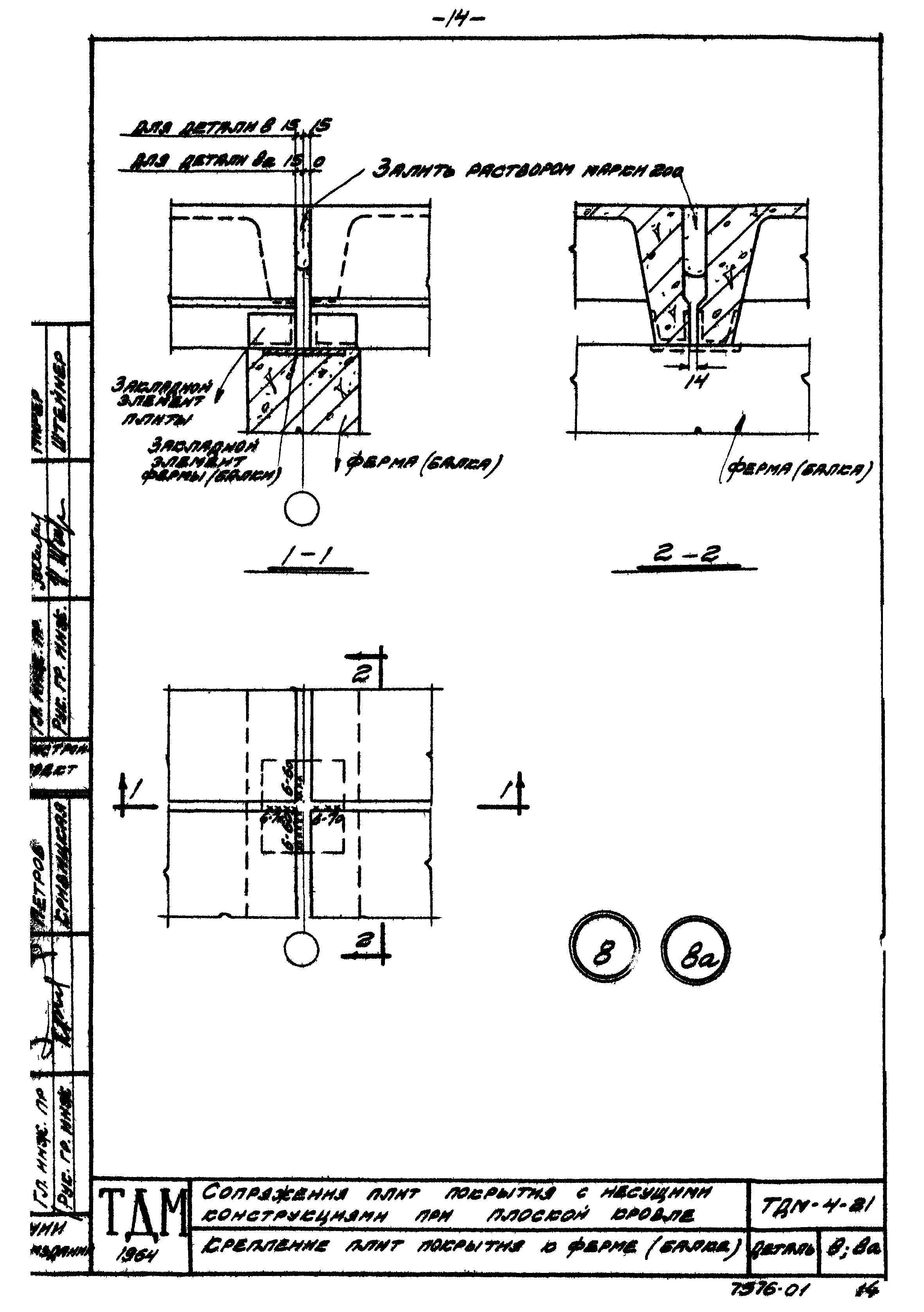

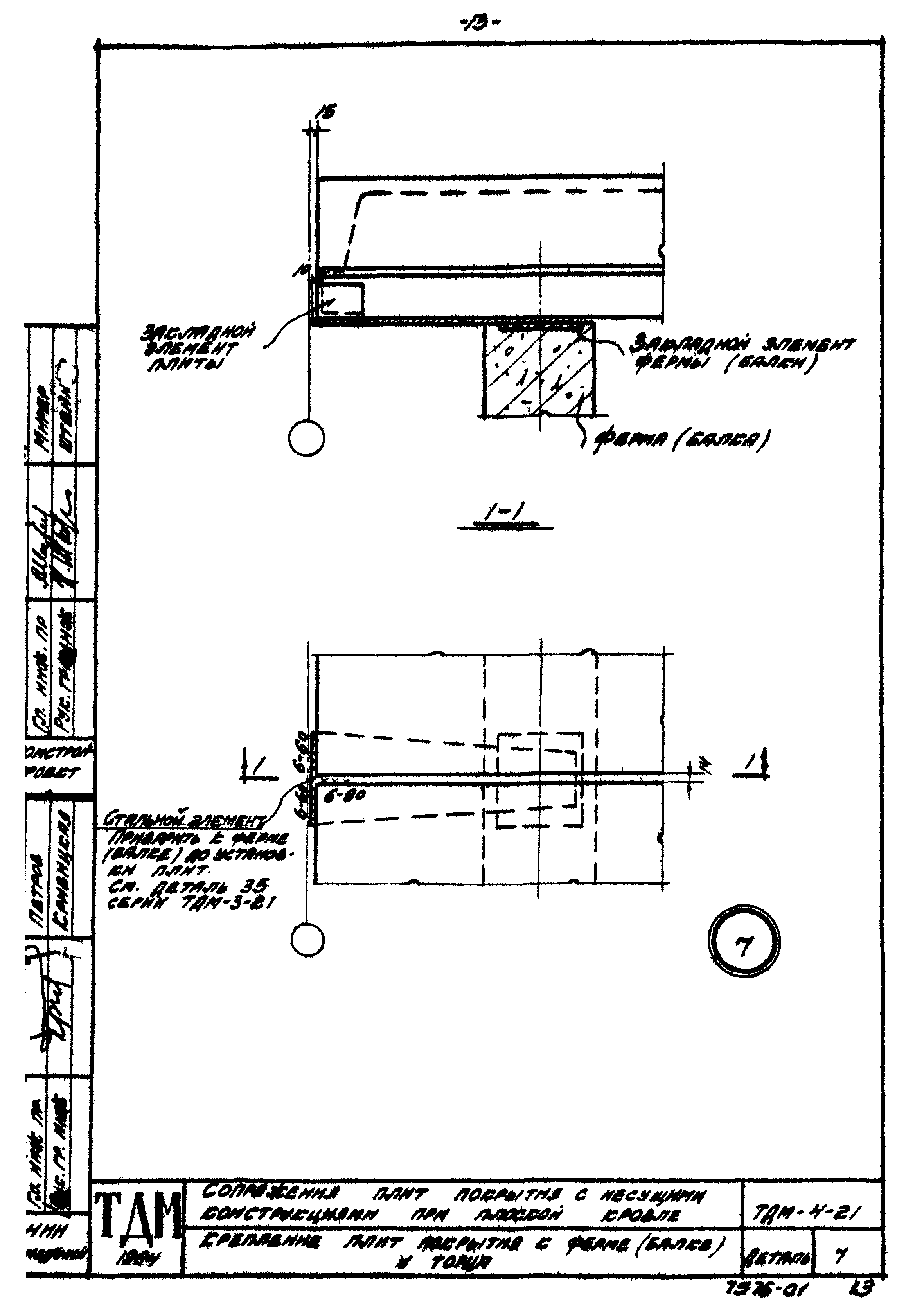

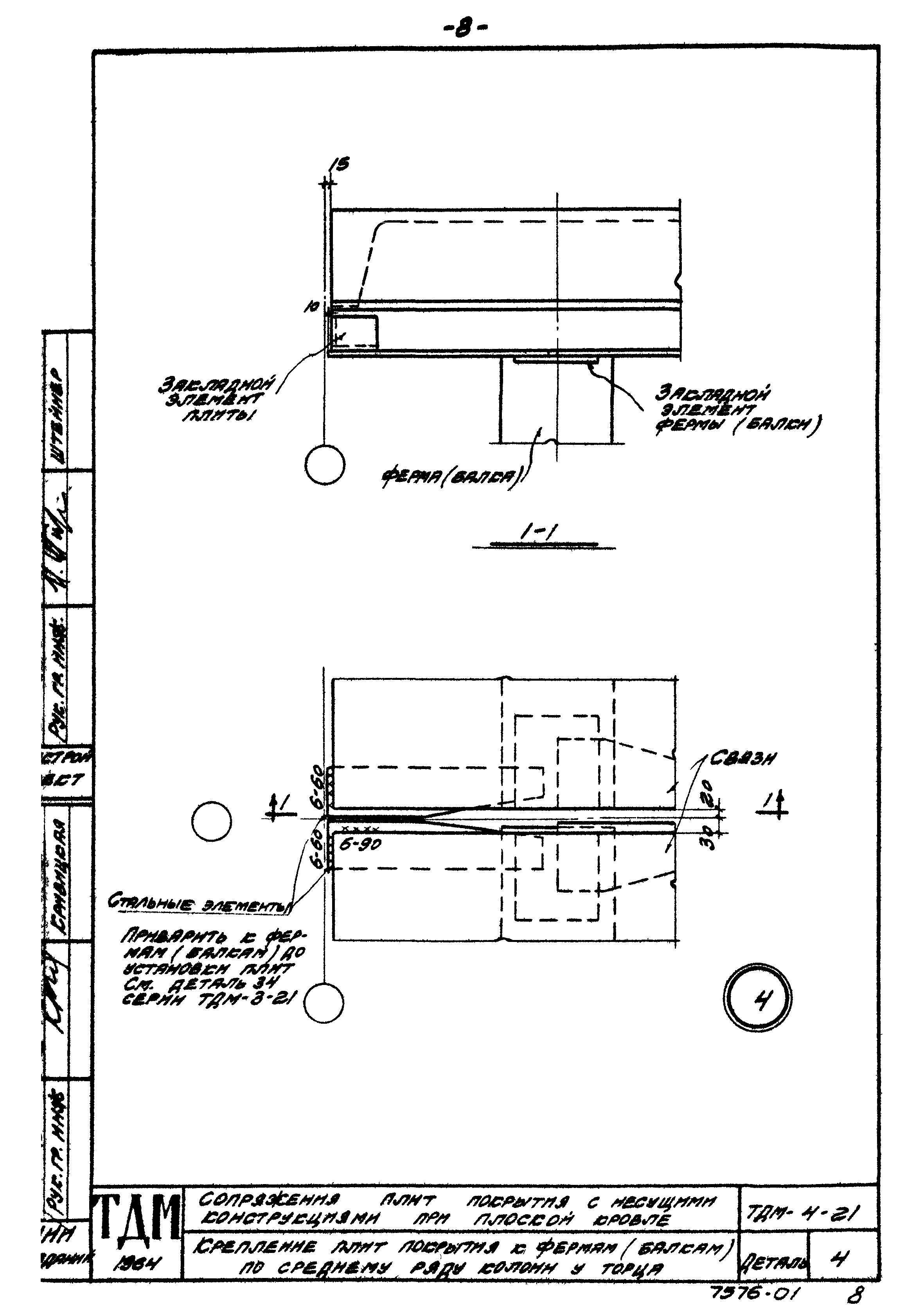

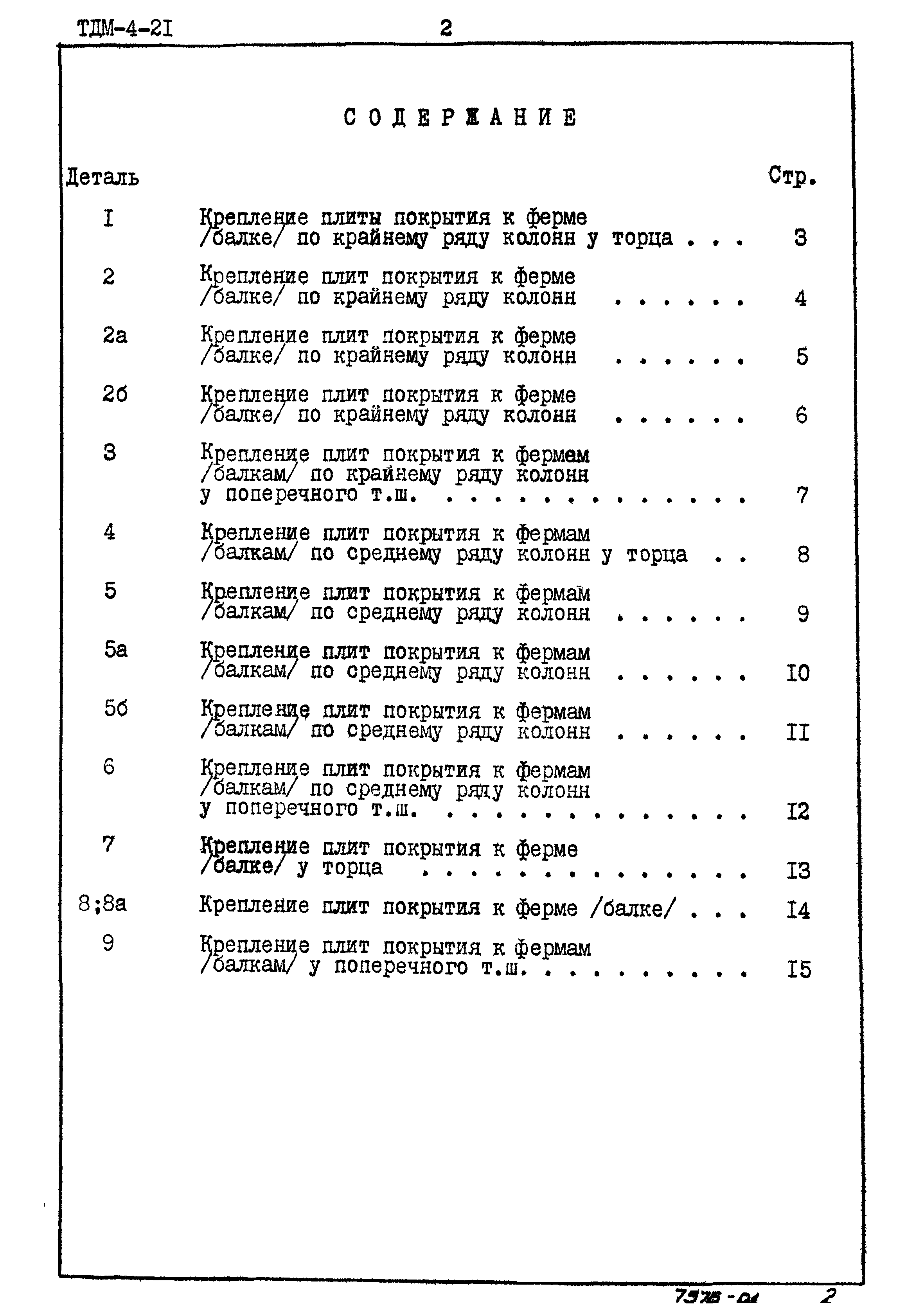

Оглавление:	Деталь 1 Крепление плиты покрытия к ферме /балке/ по крайнему ряду колонн у торца Деталь 2 Крепление плит покрытия к ферме /балке/ по крайнему ряду колонн Деталь 2а Крепление плит покрытия к ферме /балке/ по крайнему ряду колонн Деталь 2б Крепление плит покрытия к ферме /балке/ по крайнему ряду колонн Деталь 3 Крепление плит покрытия к фермам /балкам/ по крайнему ряду колонн у поперечного т.ш. Деталь 4 Крепление плит покрытия к фермам /балкам/ по среднему ряду колонн у торца Деталь 5 Крепление плит покрытия к фермам /балкам/ по среднему ряду колонн Деталь 5а Крепление плит покрытия к фермам /балкам/ по среднему ряду колонн Деталь 5б Крепление плит покрытия к фермам /балкам/ по среднему ряду колонн Деталь 6 Крепление плит покрытия к фермам /балкам/ по среднему ряду колонн у поперечного т.ш. Деталь 7 Крепление плит покрытия к ферме /балке/ у торца Деталь 8;8а Крепление плит покрытия к ферме /балке/ Деталь 9 Крепление плит покрытия к фермам /балкам/ у поперечного т.ш.
Разработан:	ЦНИИпромзданий Промстройпроект
Утверждён:	05.11.1964 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 194)
