Серия 4.903-4

Бесканальная прокладка тепловых сетей с изоляцией из битумоперлита при диаметре трубопроводов Dу 50 - 500 мм. Рабочие чертежи

Обозначение:	Серия 4.903-4
Обозначение англ:	Series 4.903-4
Статус:	не действует
Название рус.:	Бесканальная прокладка тепловых сетей с изоляцией из битумоперлита при диаметре трубопроводов Dу 50 - 500 мм. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	15.04.1971
Дата окончания срока действия:	01.05.1987

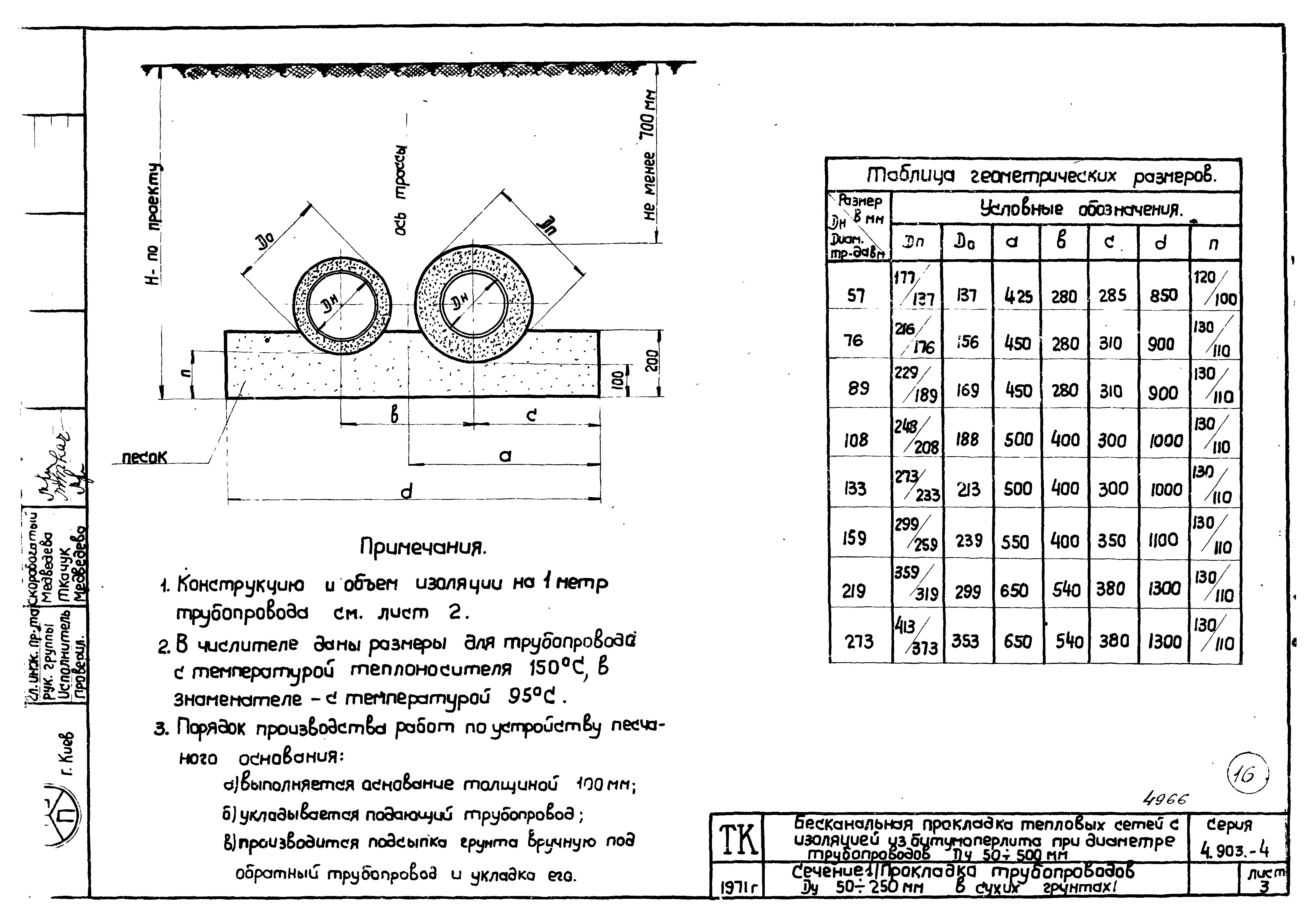

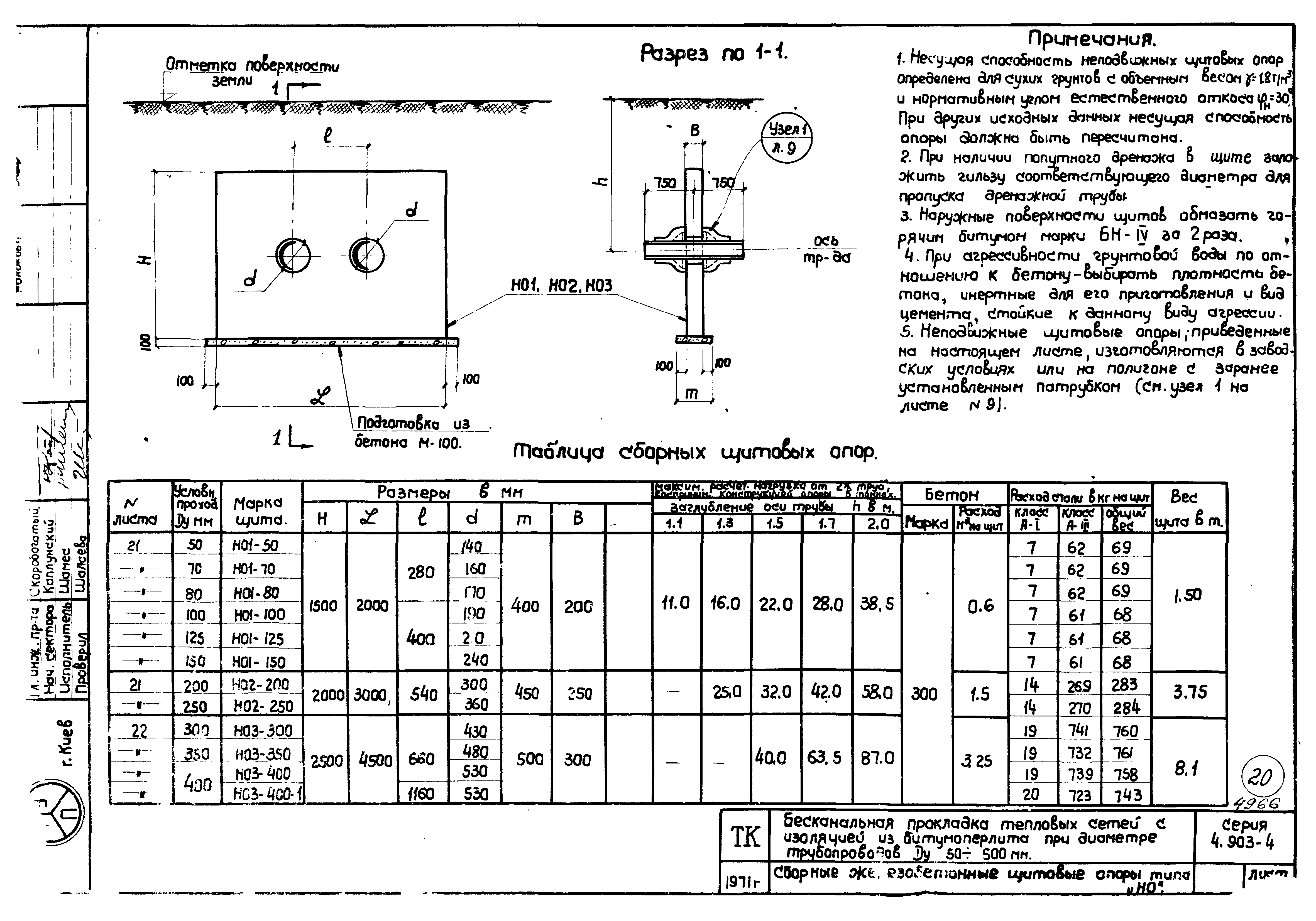

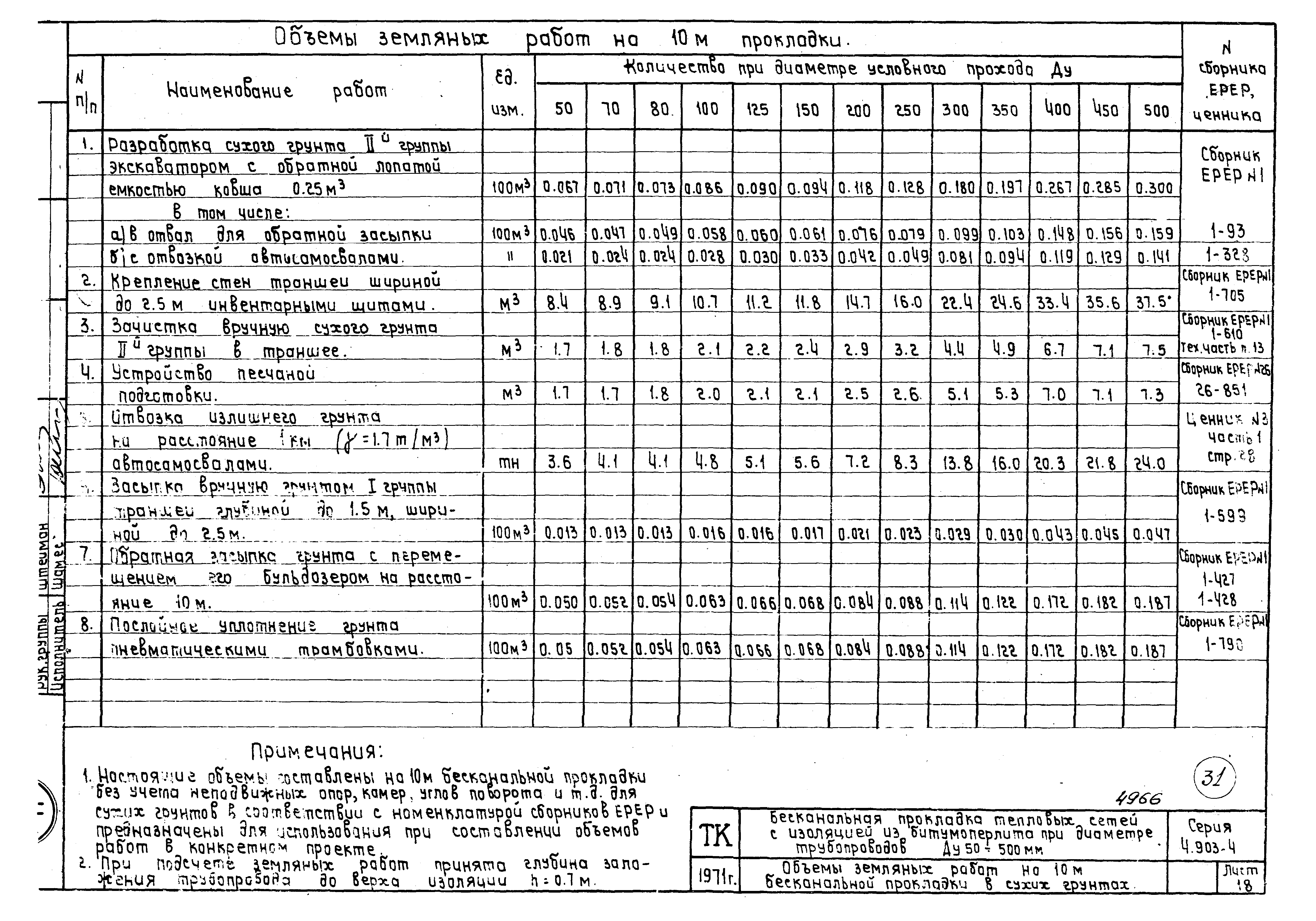

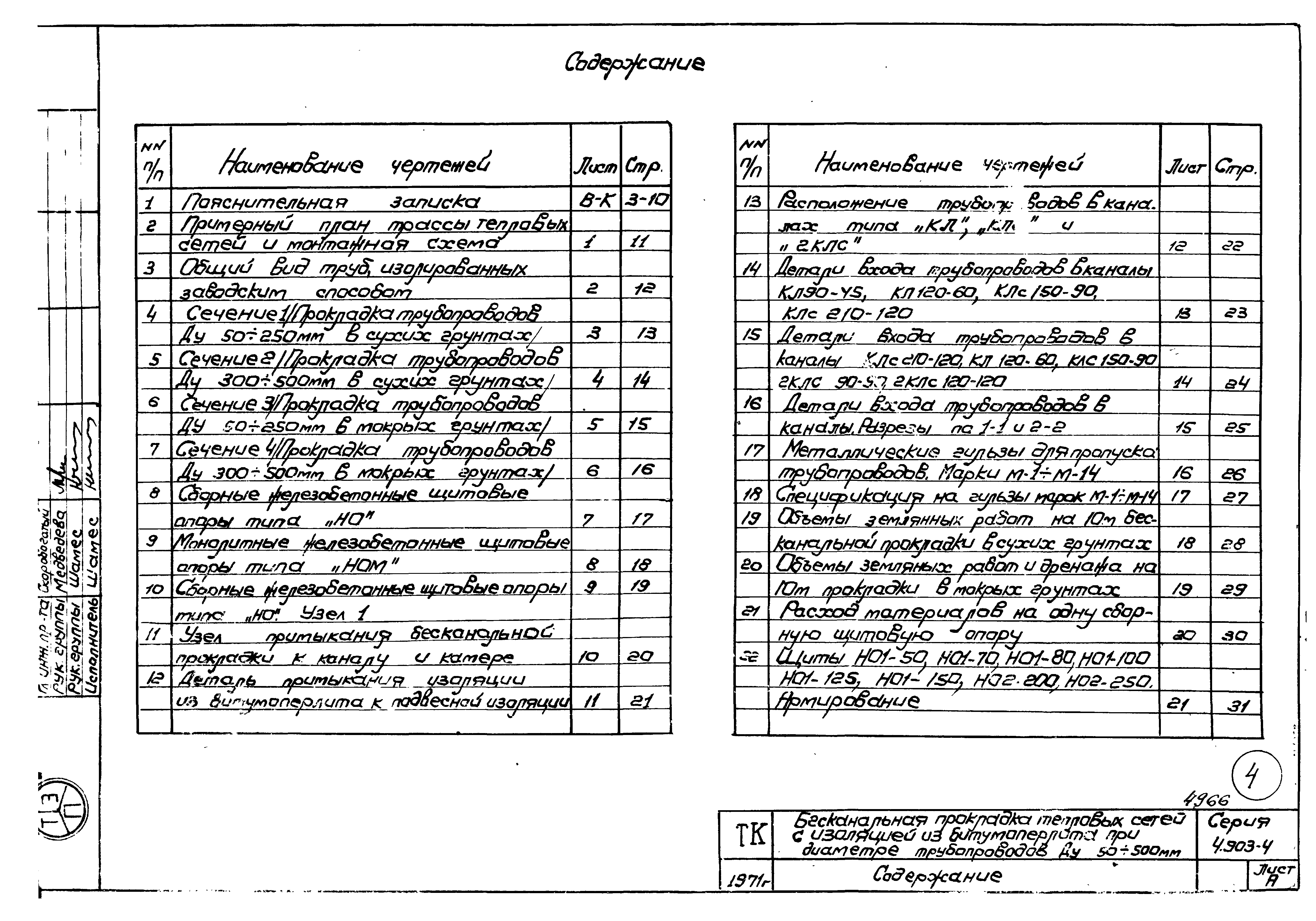

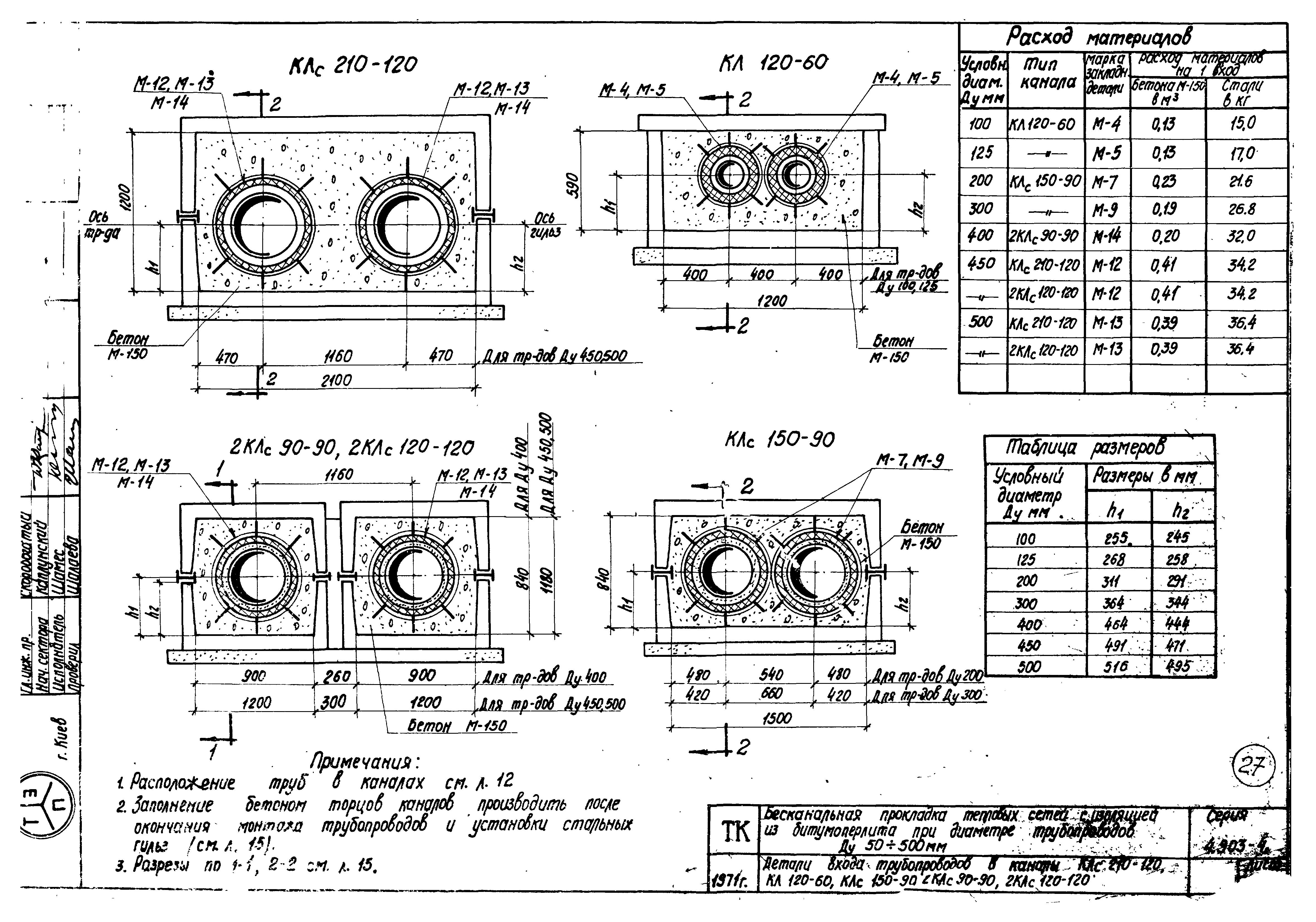

Оглавление:	Пояснительная записка Примерный план трассы тепловых сетей и монтажная схема Общий вид труб, изолированных заводским способом Сечение 1 (Прокладка трубопроводов Ду 50 - 250 мм в сухих грунтах) Сечение 2 (Прокладка трубопроводов Ду 300 - 500 мм в сухих грунтах) Сечение 3 (Прокладка трубопроводов Ду 50 - 250 мм в мокрых грунтах) Сечение 4 (Прокладка трубопроводов Ду 300 - 500 мм в мокрых грунтах) Сборные железобетонные щитовые опоры типа "НО" Монолитные железобетонные щитовые опоры типа "НОМ" Сборные железобетонные щитовые опоры типа "НО". Узел 1 Узел примыкания бесканальной прокладки к каналу и камере Деталь примыкания изоляции из битумоперлита к подвесной изоляции Расположение трубопроводов в каналах типа "КЛ", "КЛС" и "2КЛС" Детали входа трубопроводов в каналы КЛ90-45, КЛ120-60, КЛС/50-90, КЛС210-120 Детали входа трубопроводов в каналы КЛС210-120, КЛ120-60, КЛС150-90, 2КЛС90-90, 2КЛС120-120 Детали входа трубопроводов в каналы. Разрезы по 1-1 и 2-2 Металлические гильзы для пропуска трубопроводов. Марки М-1 - М-14 Спецификация на гильзы марок М-1 - М-14 Объемы земляных работ на 10 м бесканальной прокладки в сухих грунтах Объемы земляных работ и дренажа на 10 м прокладки в мокрых грунтах Расход материалов на одну сборную щитовую опору Щиты НО1-50, НО1-70, НО1-80, НО1-100, НО1-125, НО1-150, НО2-200, НО2-250. Армирование Щиты НО3-300, НО3-350, НО3-400, НО3-400-1. Армирование Монолитные железобетонные щиты НОМ4-450, НОМ4-500. Армирование Щиты НО1-50 - НО1-150; НО2-200 - НО2-250; НО3-300 - НО3-400; НО3-400-1. Сечение 5-5. Узлы Сетки С-1, С-2, С-3, С-4, С-5, С-6, С-7, С-8 Сетки С-9, С-10, С-11, С-12 Щиты НО1-50, НО1-70, НО1-80. Спецификация арматуры Щиты НО1-100, НО1-125, НО1-150. Спецификация арматуры Щиты НО2-200, НО2-250, НО2-300. Спецификация арматуры Щиты НО3-350, НО3-400, НО3-400-1. Спецификация арматуры Щиты НОМ4-450, НОМ4-500. Сетки С-13, С-14, Спецификация арматуры Номограммы для расчета П-образного компенсатора трубопроводов Ду 50, 70 мм Номограммы для расчета П-образного компенсатора трубопроводов Ду 80, 100 мм Номограммы для расчета П-образного компенсатора трубопроводов А 125, 150 мм Номограммы для расчета П-образного компенсатора трубопроводов Dy 200, 250 мм Номограммы для расчета канальных участков Г-образного и Z-образного поворотов трубопроводов Ду 50 - 80 мм Номограммы для расчета канальных участков Г-образного и Z-образного поворотов трубопроводов Ду 100 - 250 мм Номограммы для расчета канальных участков Г-образного и Z-образного поворотов трубопроводов Ду 300 - 500 мм График для определения длин контрольных участков и коэффициента для расчета поворота трассы под тупым углом Кривые для расчета Z-образного участка при разности температур t = 200 и t = 150 градусов Цельсия Кривые для расчета Z-образного участка при разности температур t = 100 и t = 50 градусов Цельсия
Разработан:	Теплоэлектропроект
Утверждён:	30.03.1971 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
