Скачать Серия 5.407-53 Выпуск 1. Чертежи монтажные

Дата актуализации: 01.01.2021

Серия 5.407-53

Выпуск 1. Чертежи монтажные

Обозначение:	Серия 5.407-53
Обозначение англ:	Series 5.407-53
Статус:	не действует
Название рус.:	Выпуск 1. Чертежи монтажные
Дата добавления в базу:	01.09.2013
Дата актуализации:	01.01.2021
Дата введения:	20.09.1984
Дата окончания срока действия:	01.01.1993

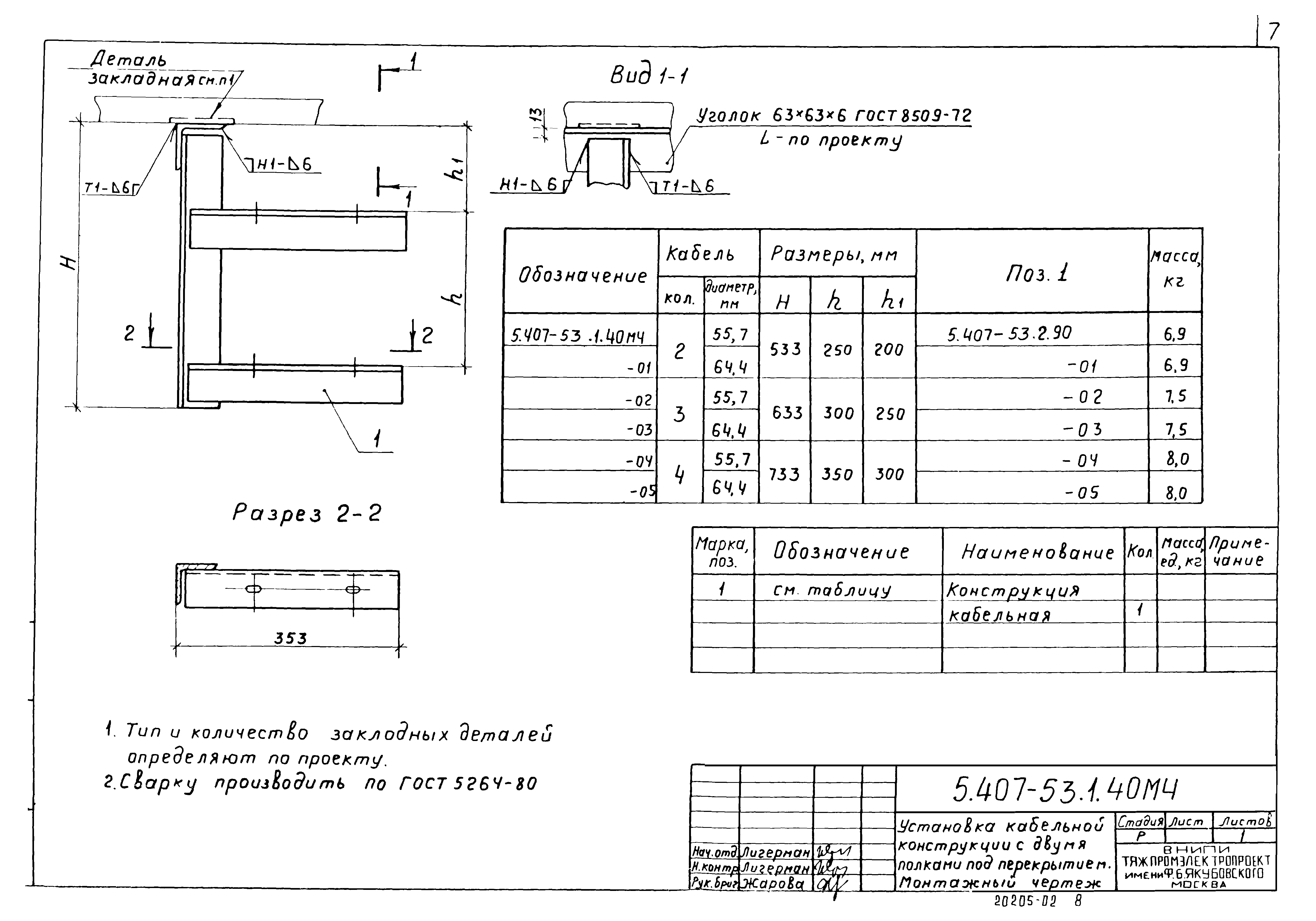

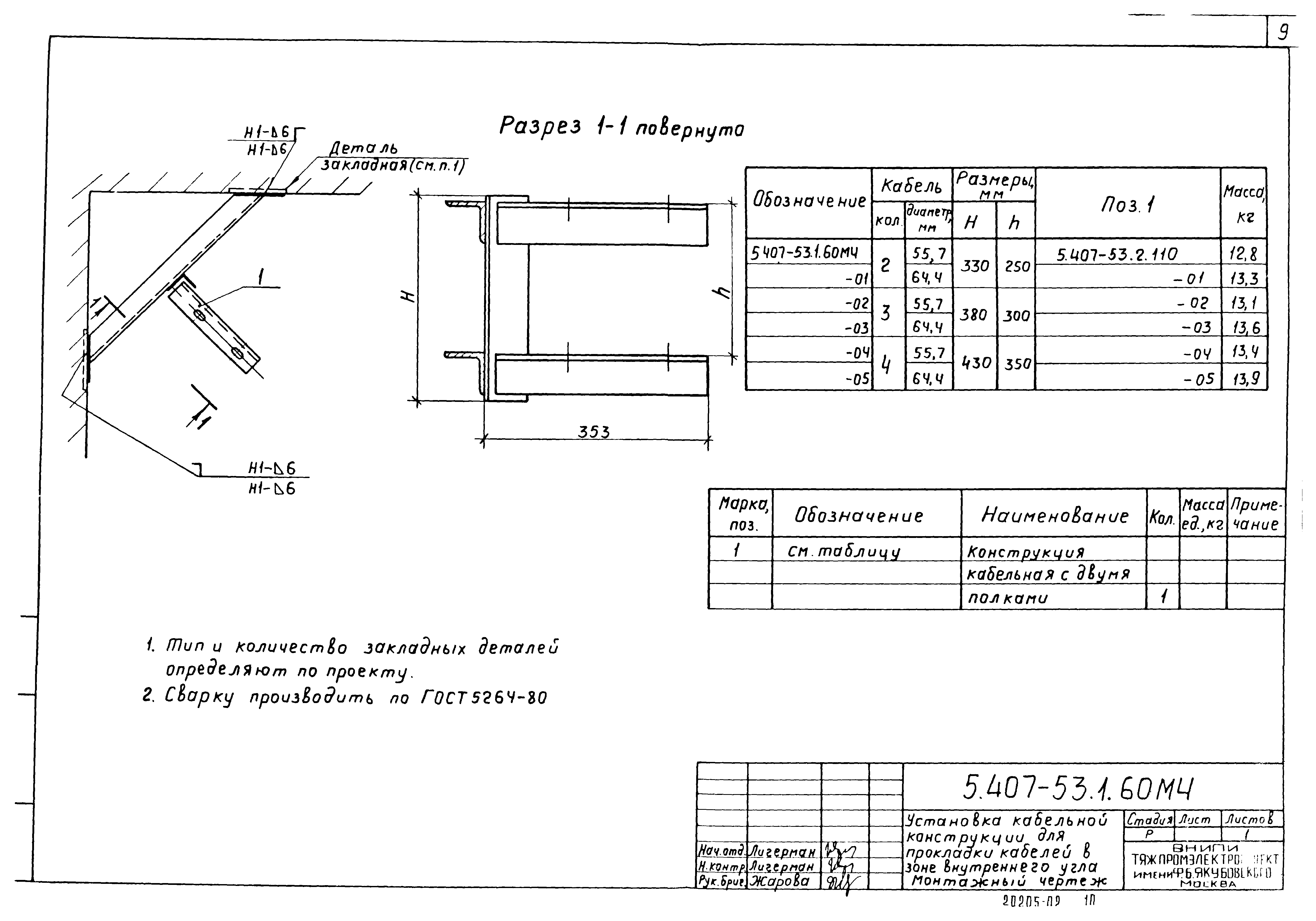

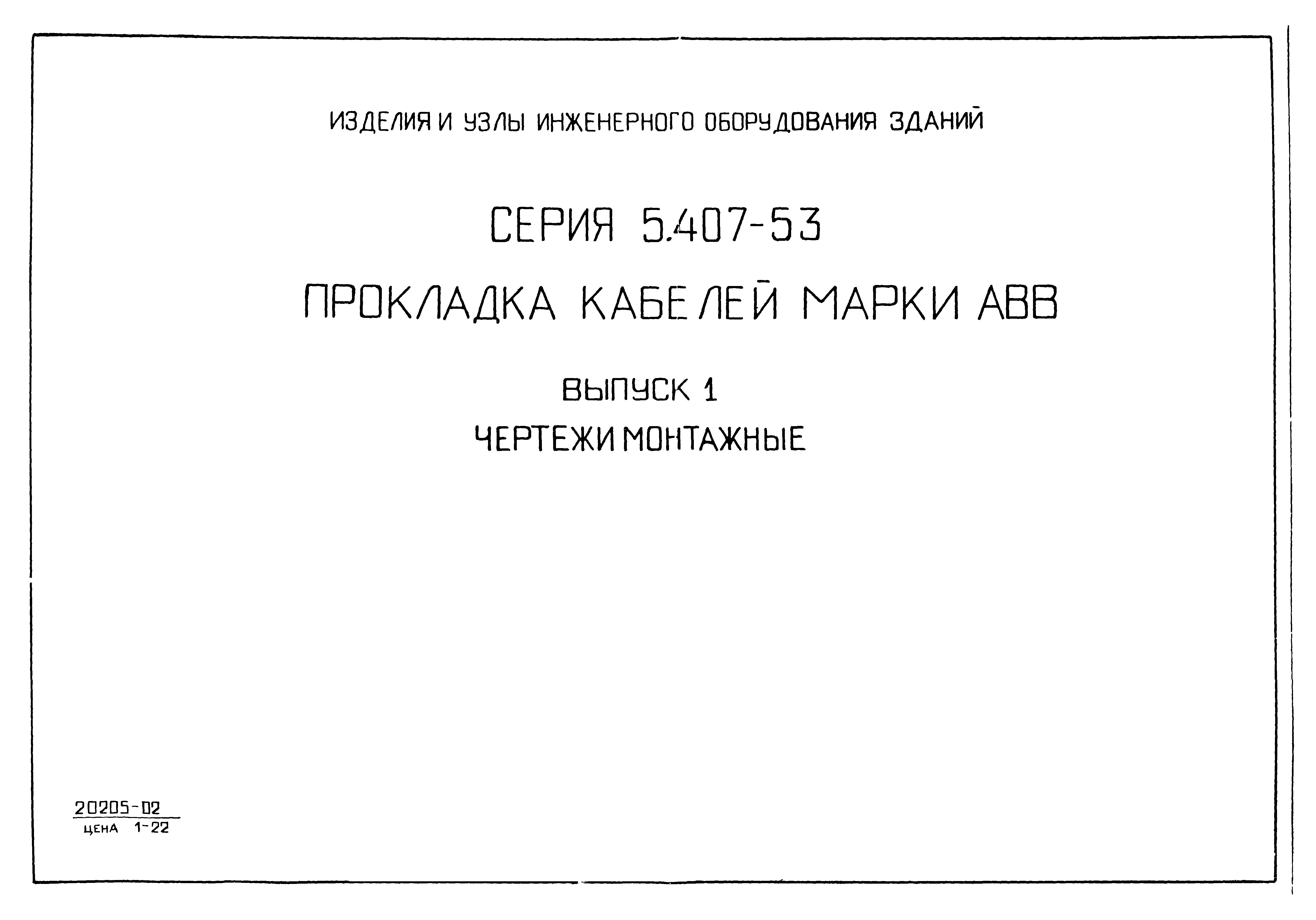

Оглавление:	Титульный лист Содержание 5.407-53.1.10МЧ Установка кабельной конструкции с одной полкой на стене. Монтажный чертеж 5.407-53.1.20МЧ Установка кабельной конструкции с двумя полками на стене. Монтажный чертеж 5.407-53.1.30МЧ Установка кабельной конструкции с одной полкой под перекрытием. Монтажный чертеж 5.407-53.1.40МЧ Установка кабельной конструкции с двумя полками под перекрытием. Монтажный чертеж 5.407-53.1.50МЧ Установка кабельной конструкции для прокладки кабелей в зоне внешнего угла. Монтажный чертеж 5.407-53.1.60МЧ Установка кабельной конструкции для прокладки кабелей в зоне внутреннего угла. Монтажный чертеж 5.407-53.1.70МЧ Установка скобы для крепления двух кабелей. Монтажный чертеж 5.407-53.1.80МЧ Установка опорной скобы для крепления трех кабелей. Монтажный чертеж 5.407-53.1.90МЧ Установка опорной скобы для крепления четырех кабелей. Монтажный чертеж 5.407-53.1.100МЧ Установка промежуточной скобы для крепления трех кабелей. Монтажный чертеж 5.407-53.1.110МЧ Установка промежуточной скобы для крепления четырех кабелей. Монтажный чертеж 5.407-53.1.120МЧ Присоединение кабелей АВВ к шинопроводу ШМА73У3. Монтажный чертеж 5.407-53.1.130МЧ Присоединение ответвительной секции У2154У3 к кабелям АВВ. Монтажный чертеж 5.407-53.1.140МЧ Присоединение ответвительной секции У2155У3 к кабелям АВВ. Монтажный чертеж 5.407-53.1.150МЧ Присоединение ответвительной секции У2151У3 к кабелям АВВ. Монтажный чертеж 5.407-53.1.160МЧ Присоединение ответвительных секций У2152У3, 2153У3 к кабелям АВВ. Монтажный чертеж 5.407-53.1.170МЧ Присоединение кабелей АВВ к шинопроводу ШМА68НУ3 (с нижним вертикальным вводом). Монтажный чертеж 5.407-53.1.180МЧ Присоединение кабелей АВВ к шинопроводу ШМА68НУ3 (с верхним вертикальным вводом). Монтажный чертеж 5.407-53.1.190МЧ Присоединение кабелей АВВ к шинопроводу ШМАД70У3 на 1600 А и 2500 А (с нижним, верхним подводом). Монтажный чертеж 5.407-53.1.200МЧ Присоединение кабелей АВВ к шинопроводу ШМАД70У3 на 4000 А (с нижним, верхним подводом). Монтажный чертеж 5.407-53.1.210МЧ Присоединение кабелей АВВ к шинопроводу ШМАД70У3 на 6300 А (с нижним, верхним подводом). Монтажный чертеж 5.407-53.1.220МЧ Присоединение кабелей АВВ к шинопроводу ШМАДК70У3 (с нижним вертикальным вводом). Монтажный чертеж 5.407-53.1.230МЧ Присоединение кабелей АВВ к шинопроводу ШМАДК70У3 (с верхним вертикальным вводом). Монтажный чертеж 5.407-53.1.240МЧ Присоединение кабелей АВВ к шинопроводу ШМАДК70У3 (с нижним горизонтальным вводом). Монтажный чертеж 5.407-53.1.250МЧ Присоединение кабелей АВВ к шинопроводу ШМАДК70У3 (с верхним горизонтальным вводом). Монтажный чертеж 5.407-53.1.260МЧ Присоединение кабелей АВВ к шкафу ввода низшего напряжения. Монтажный чертеж 5.407-53.1.270МЧ Прокладка кабелей АВВ по колоннам. Монтажный чертеж 5.407-53.1.280МЧ Защиты кабелей при вертикальной прокладке
Разработан:	Главэлектромонтаж Минмонтажспецстроя СССР ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского
Утверждён:	20.09.1984 Минмонтажспецстрой СССР (USSR Minmontazhspetsstroy )
Чем заменён:	Шифр А11-92 «Прокладка многоамперных кабелей марок АВВ и АВТВ. Материалы для проектирования и рабочие чертежи»
