Скачать Серия ПК-01-76 Выпуск 3. Рабочие чертежи ферм пролетом 24 м из линейных элементов с натяжением арматуры нижнего пояса на бетон
Дата актуализации: 01.01.2021
Серия ПК-01-76
Выпуск 3. Рабочие чертежи ферм пролетом 24 м из линейных элементов с натяжением арматуры нижнего пояса на бетон
| Обозначение: | Серия ПК-01-76 |
| Обозначение англ: | Series ПК-01-76 |
| Статус: | не действует |
| Название рус.: | Выпуск 3. Рабочие чертежи ферм пролетом 24 м из линейных элементов с натяжением арматуры нижнего пояса на бетон |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 01.01.2021 |

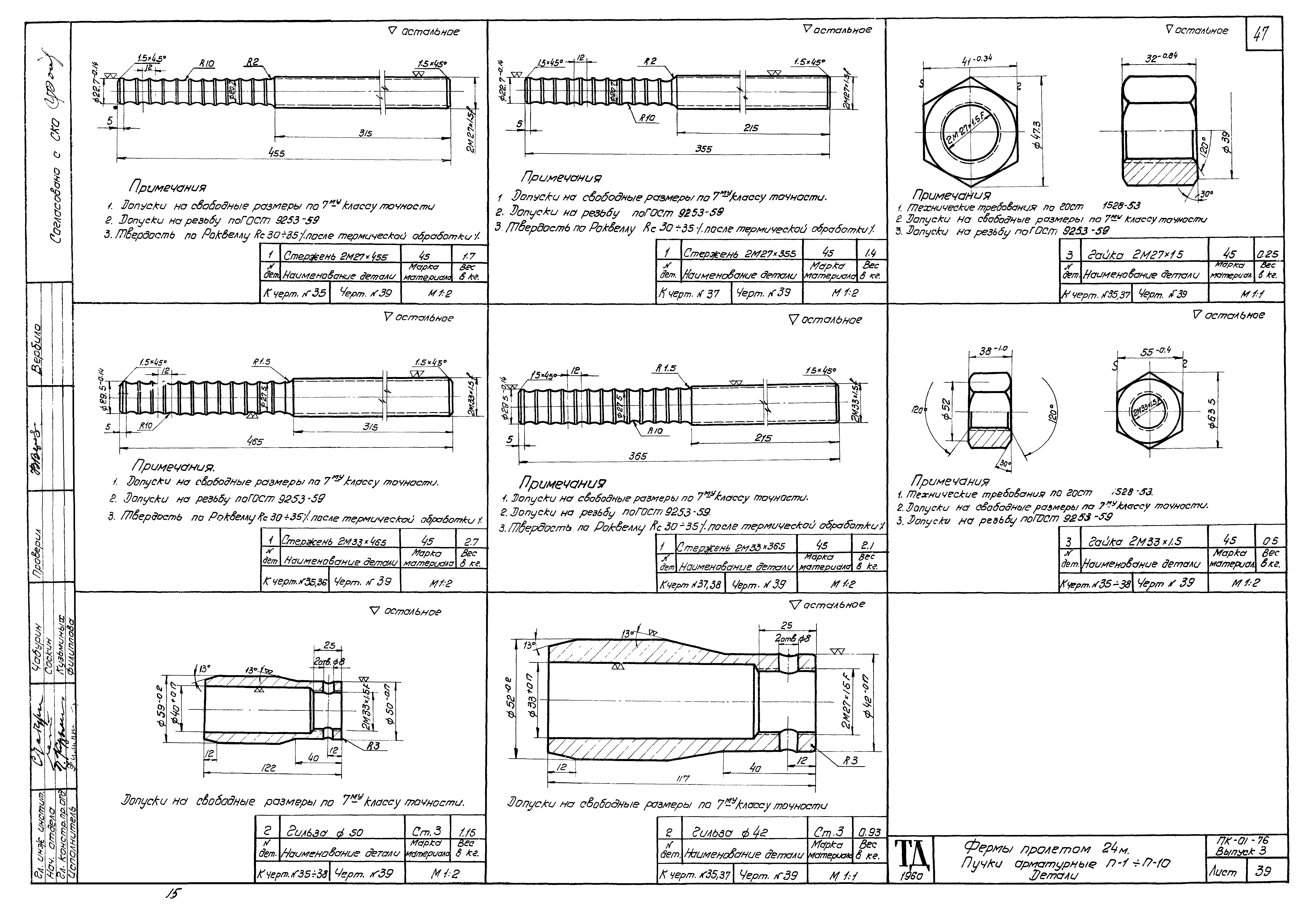

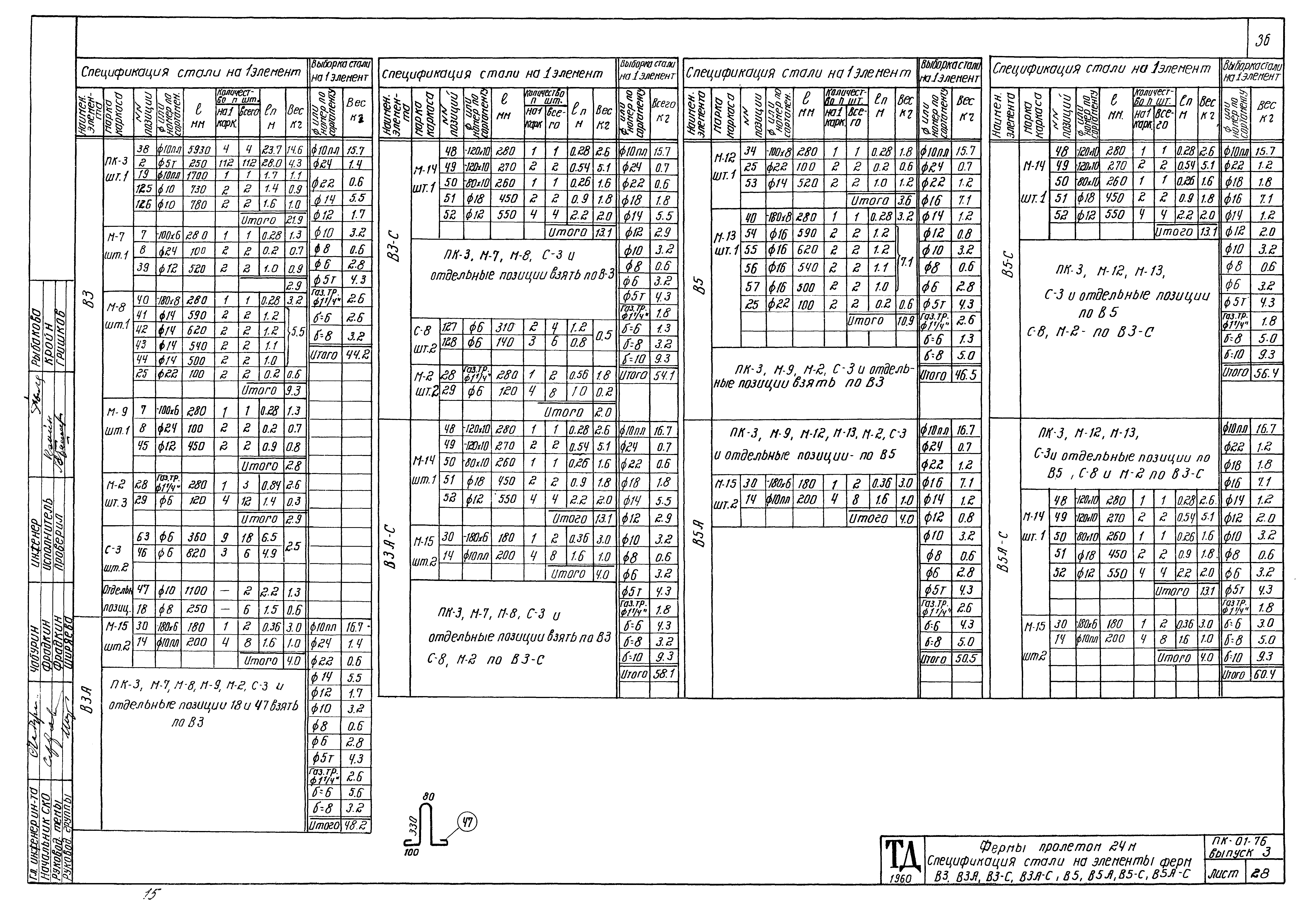

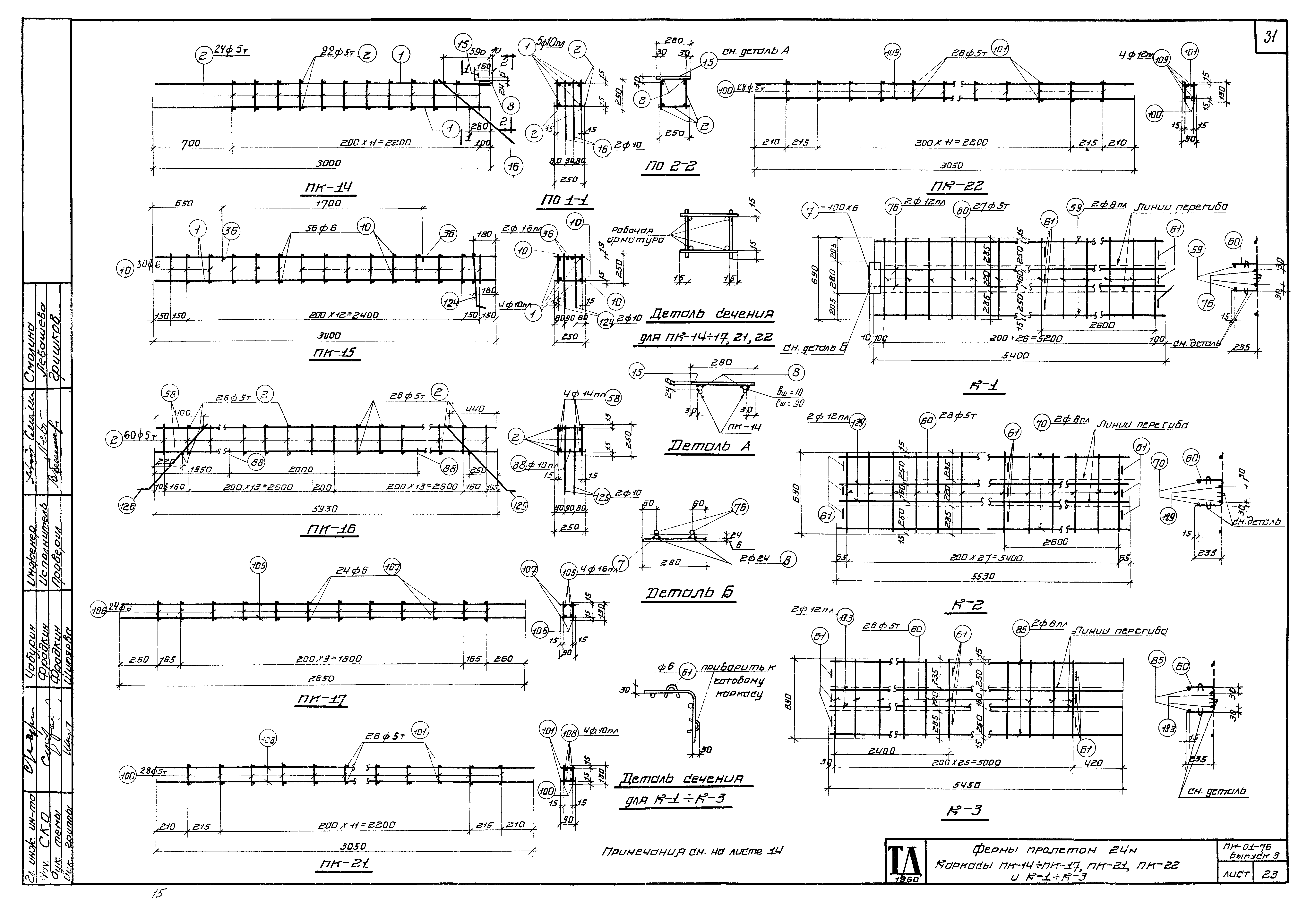

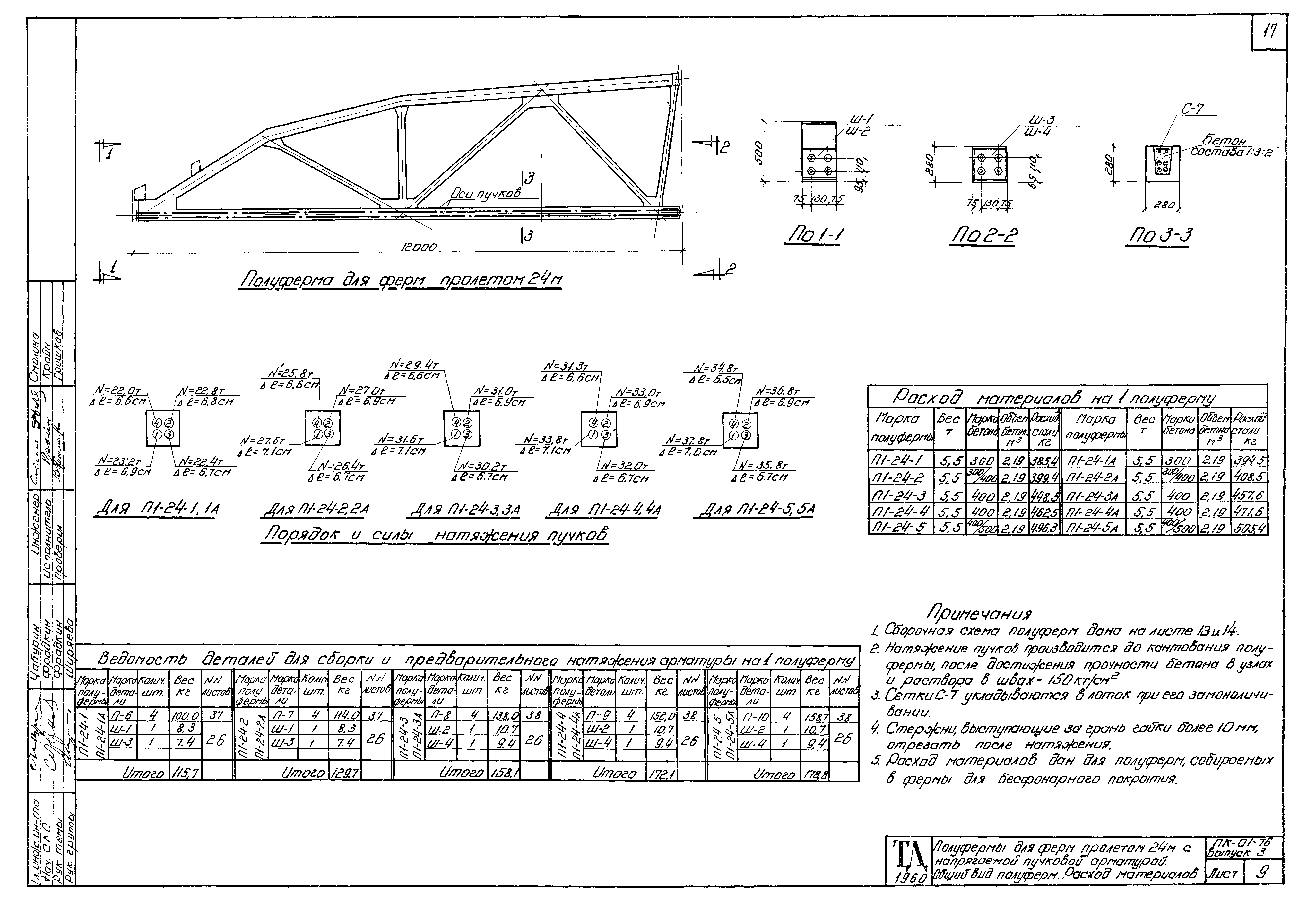

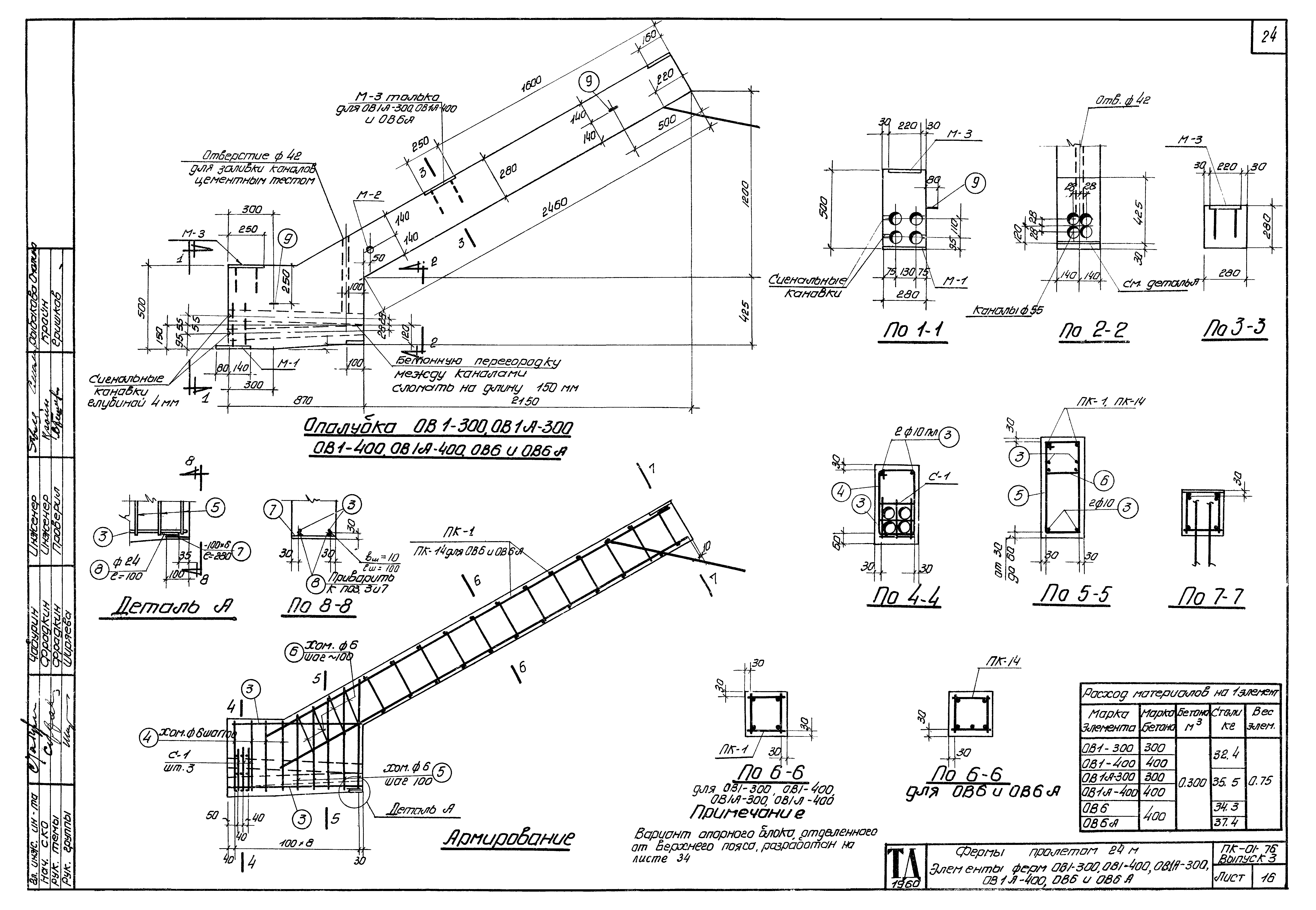

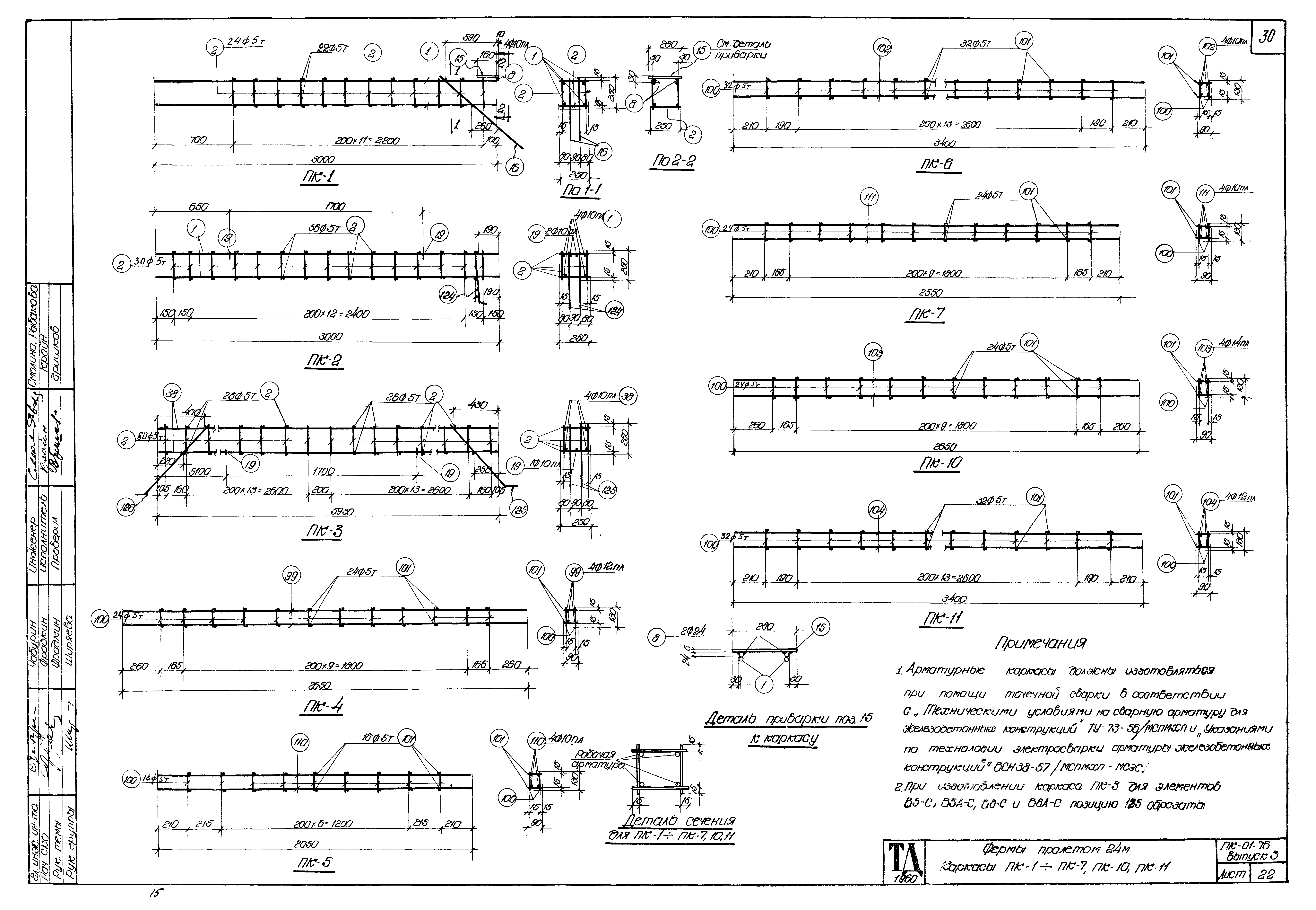

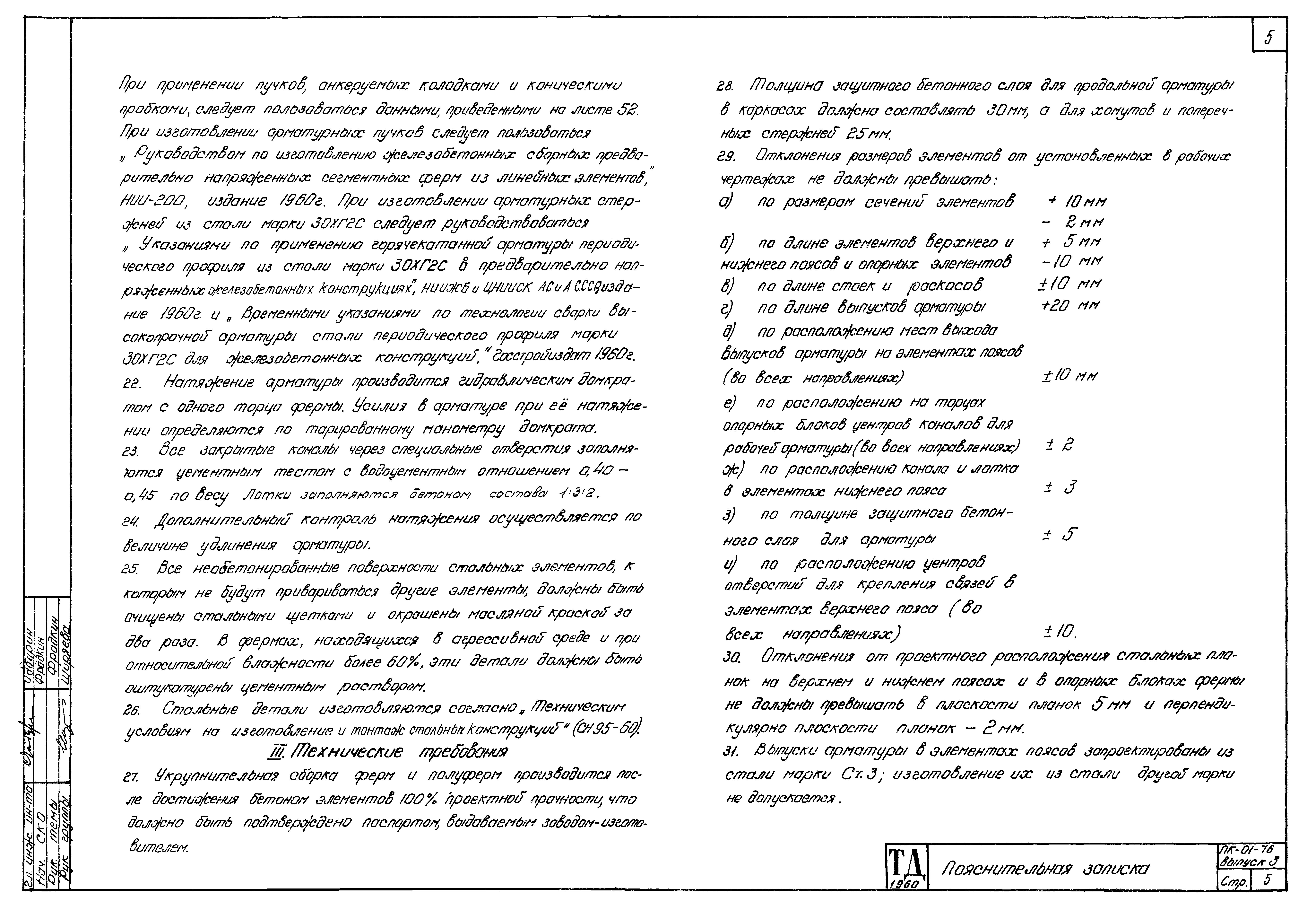

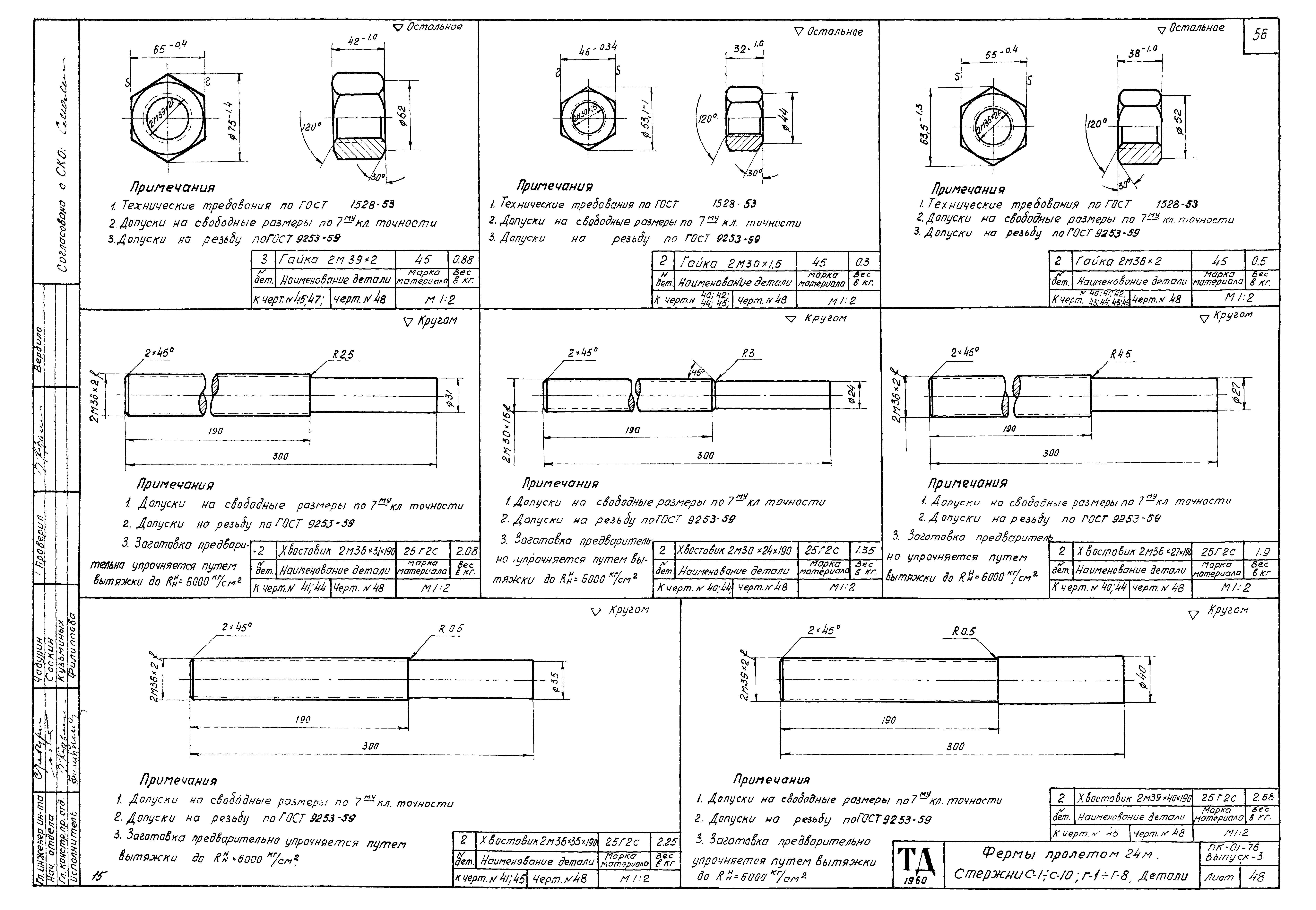

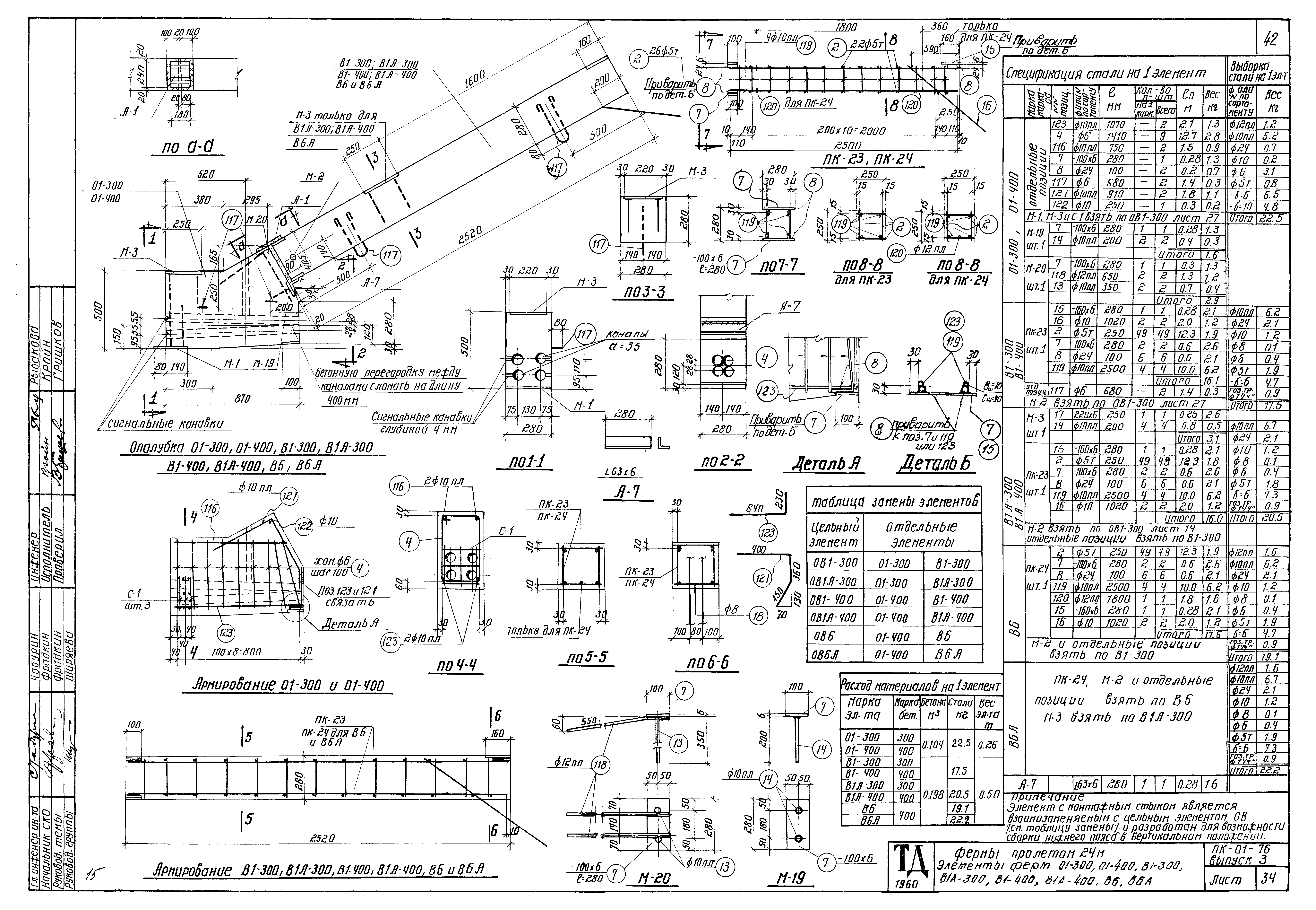

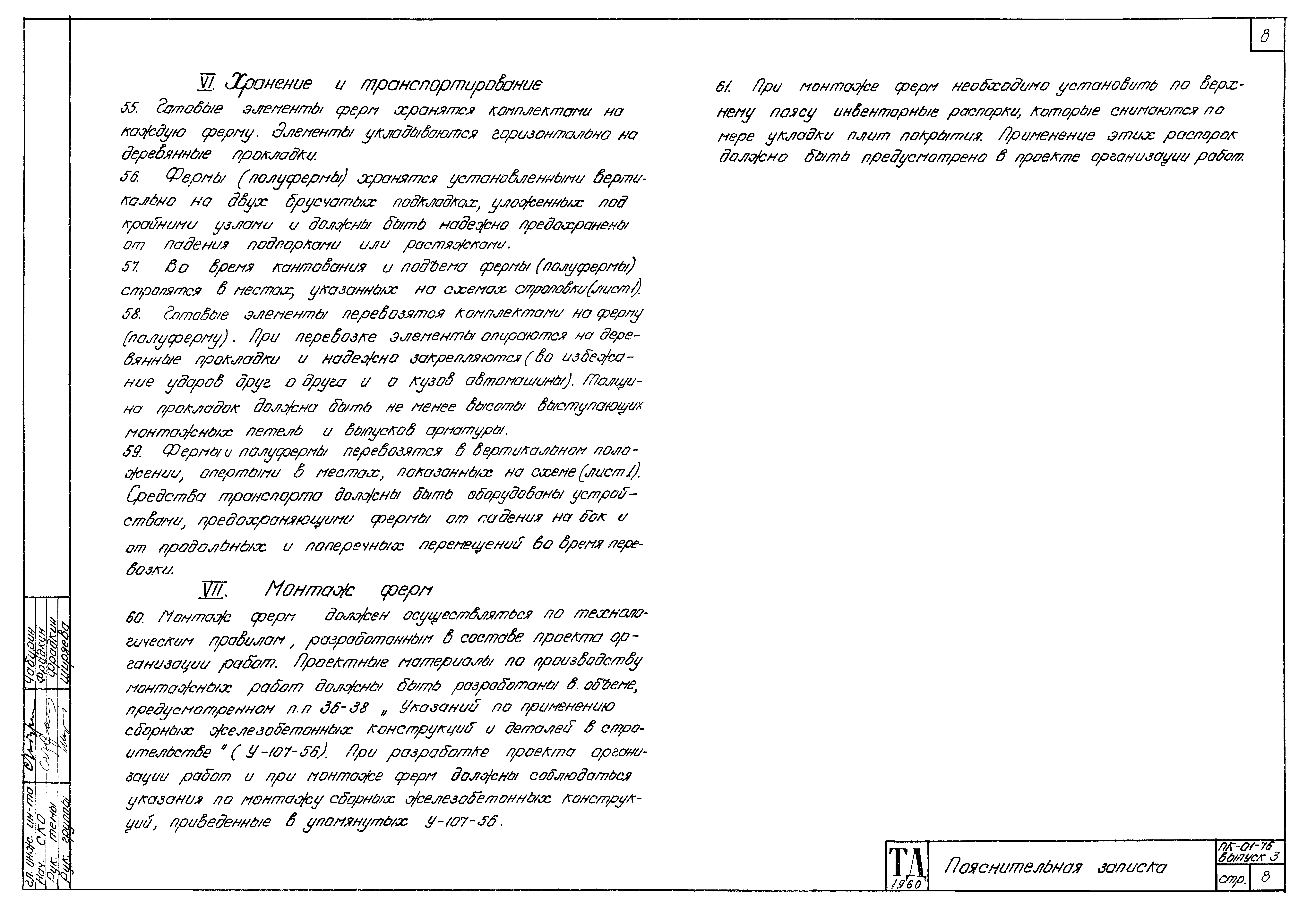

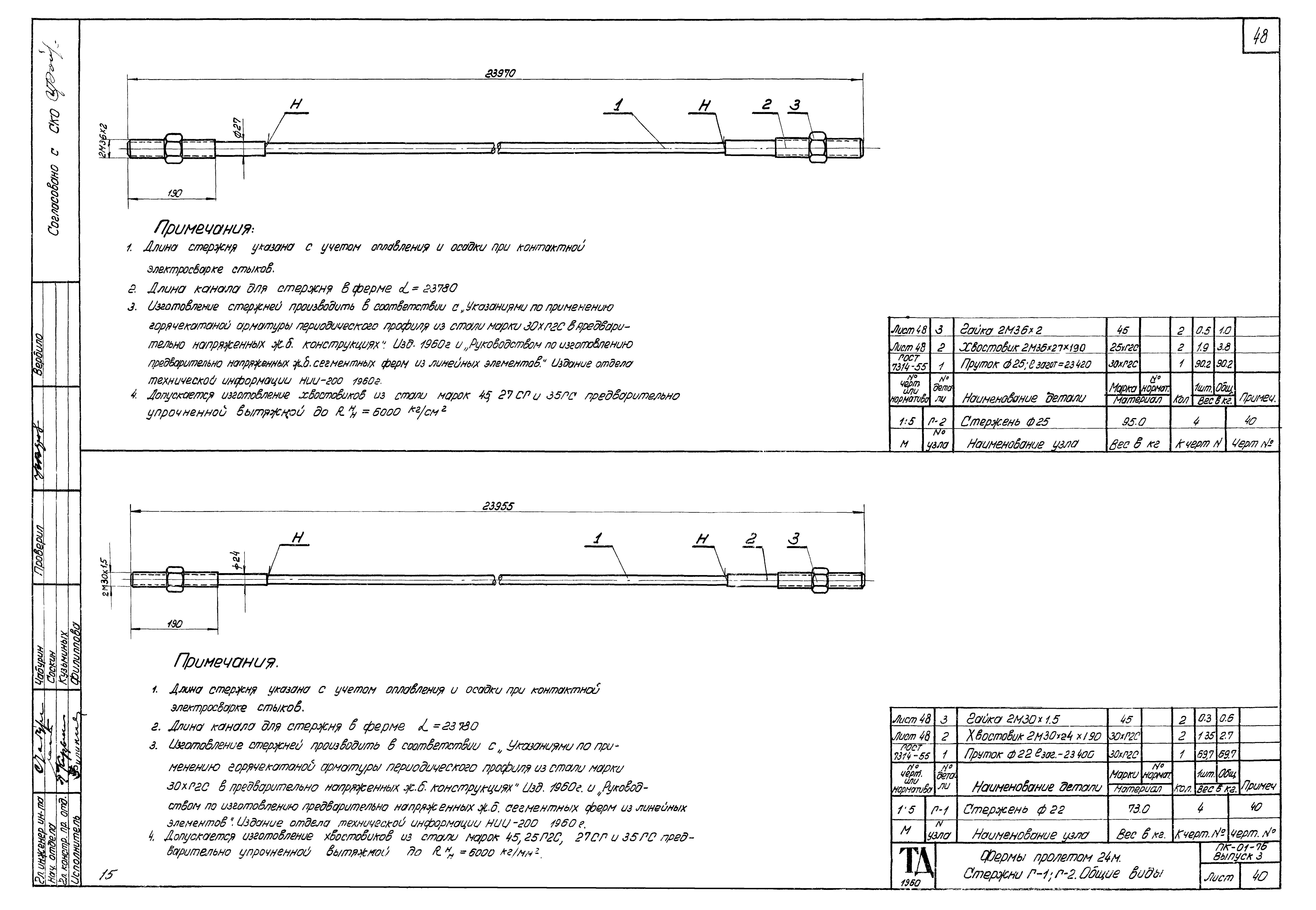

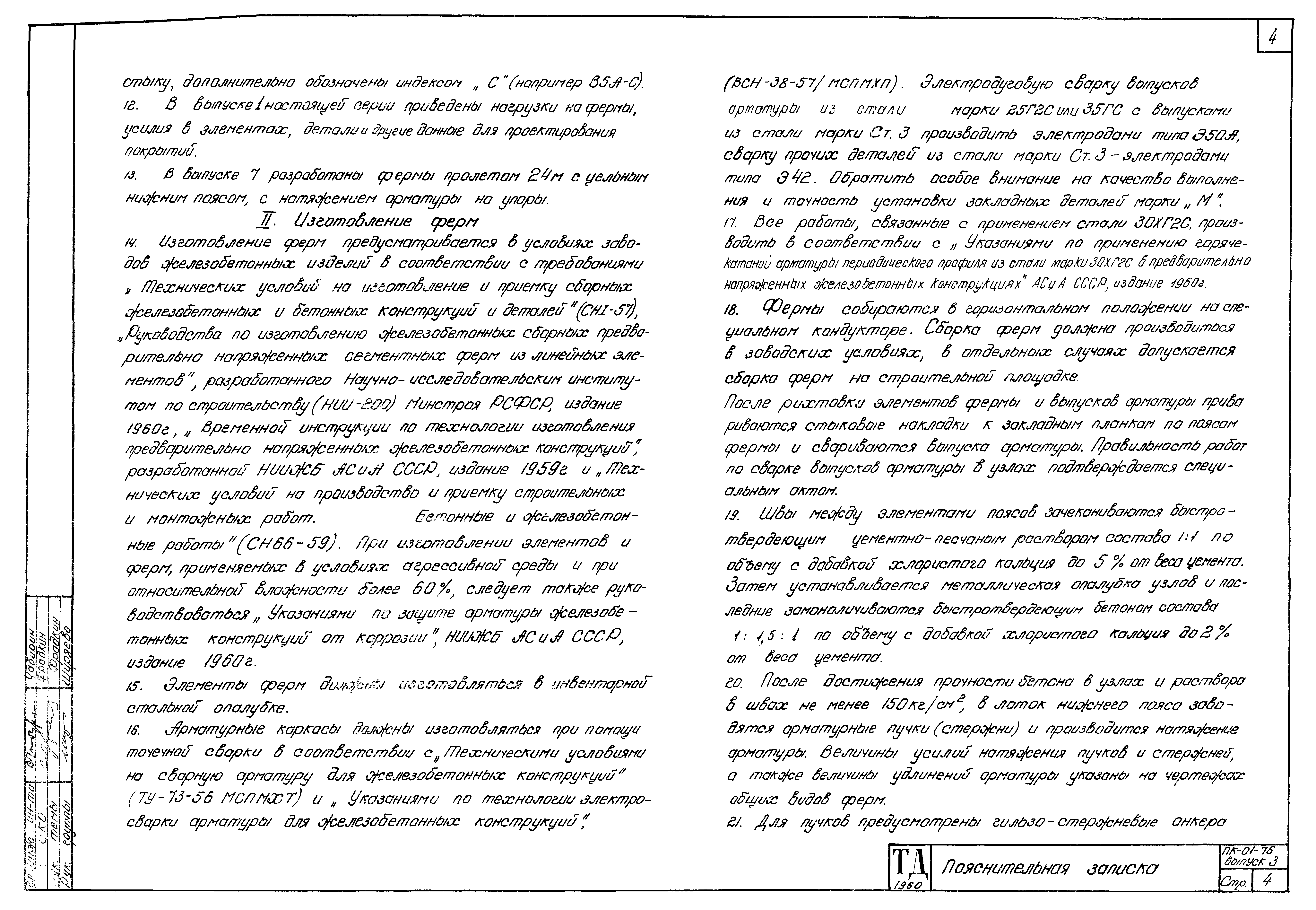

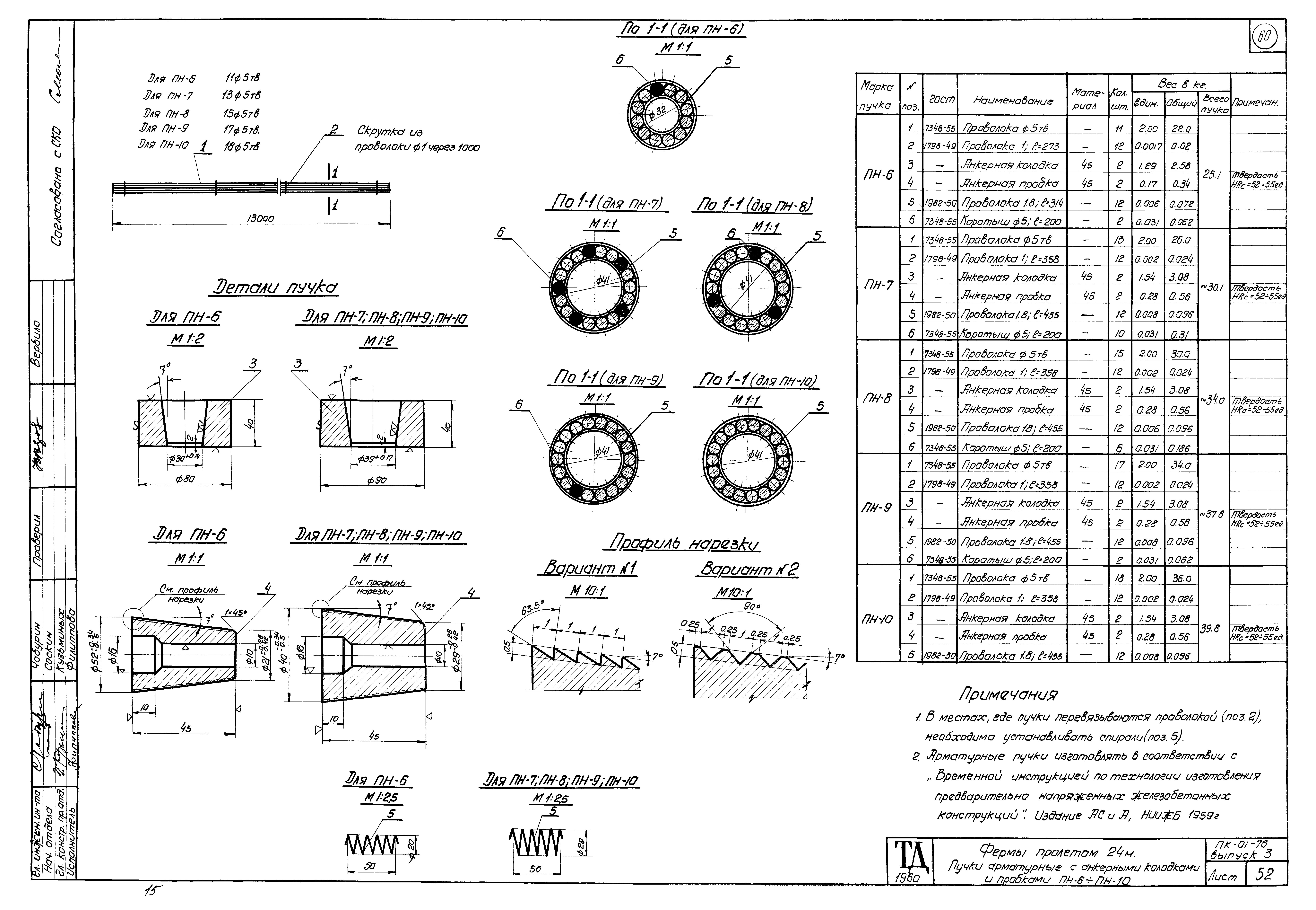

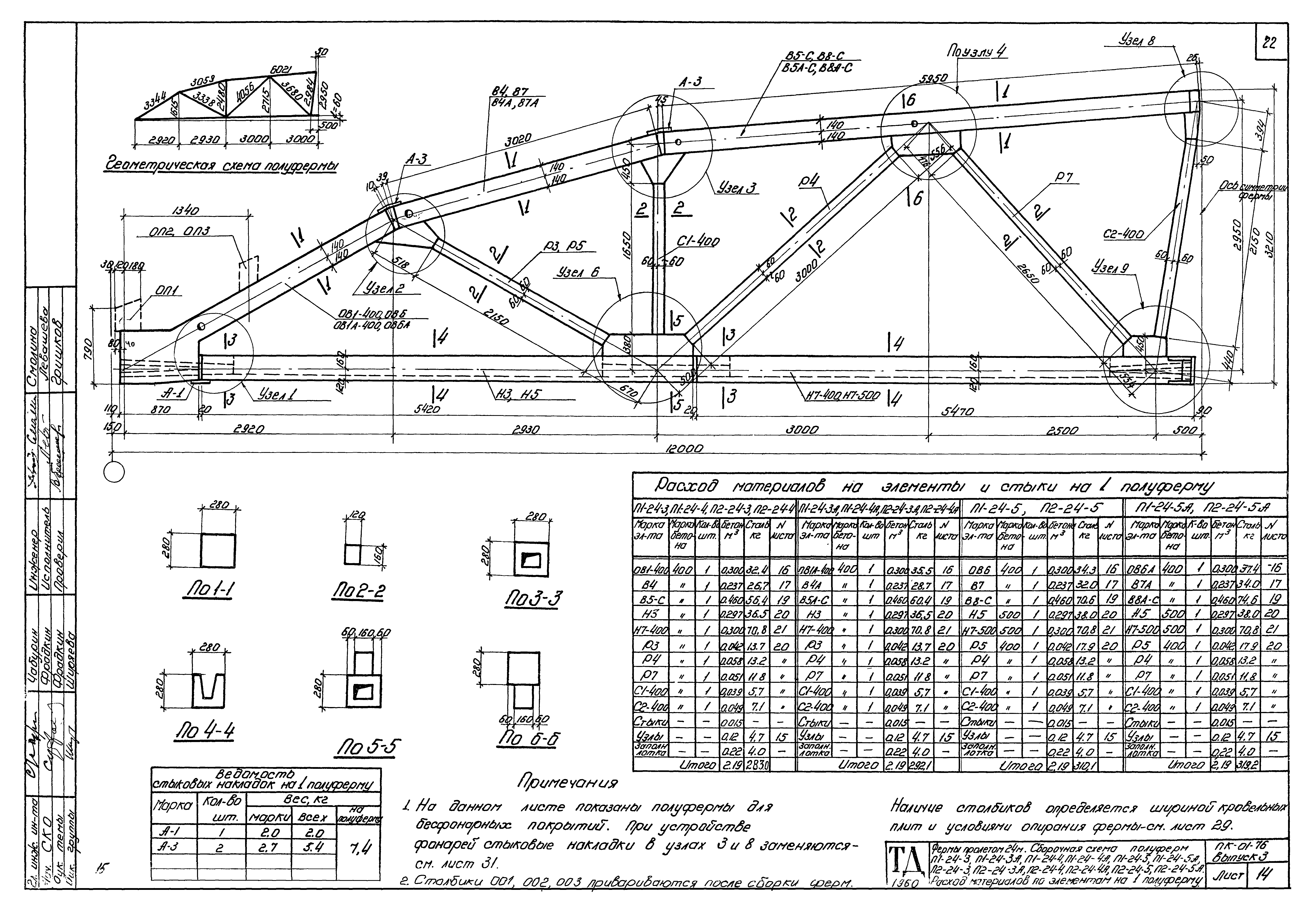

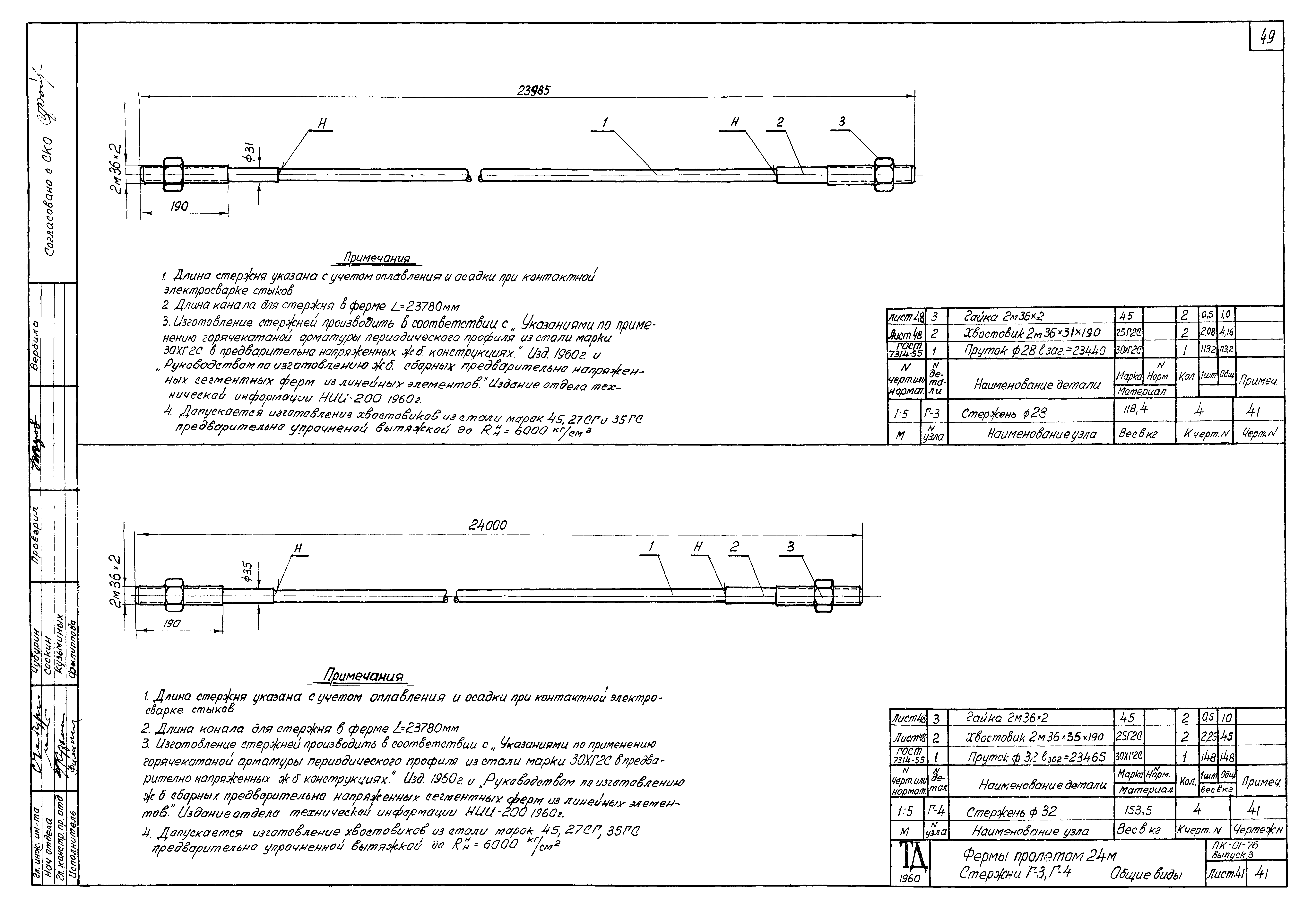

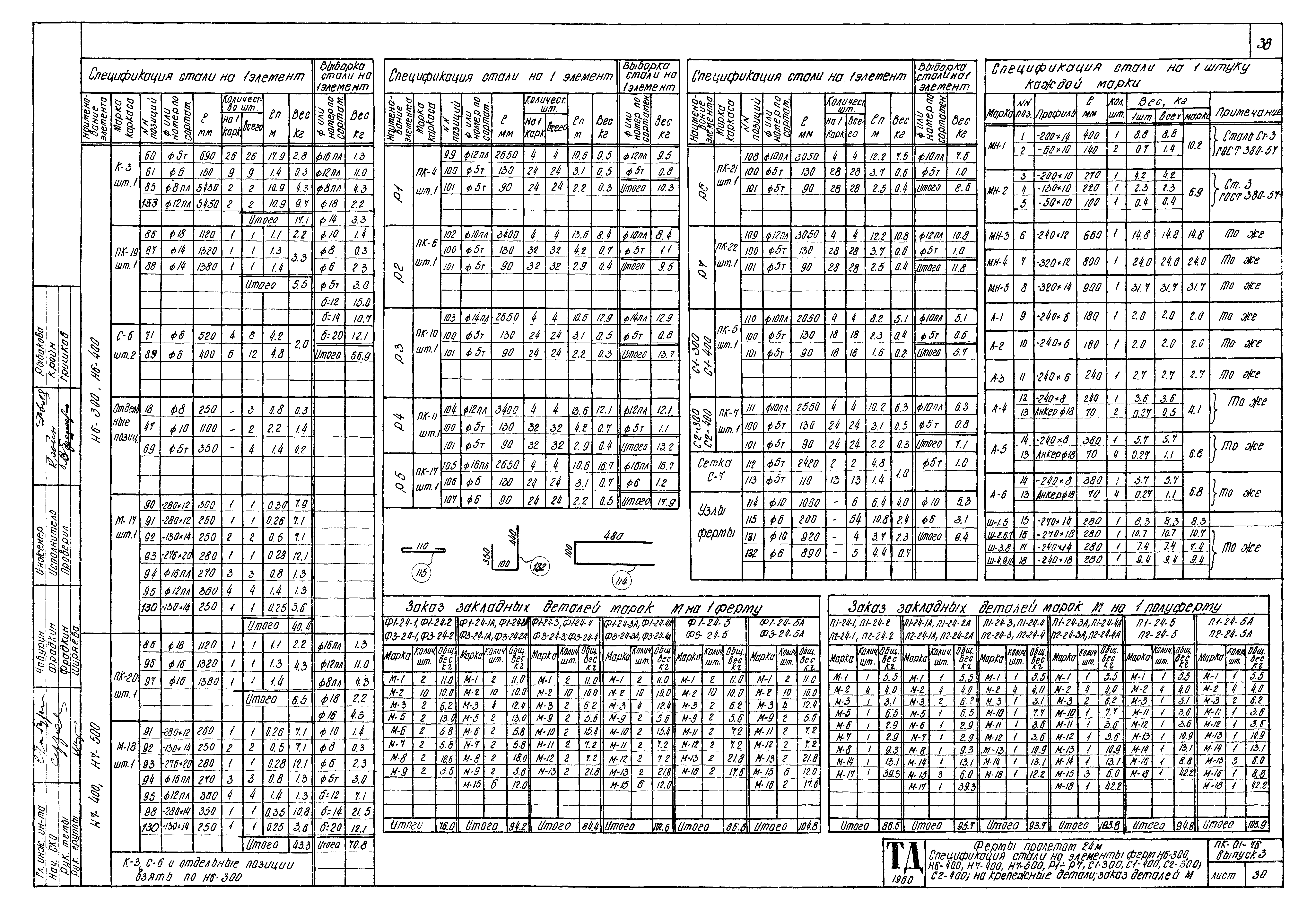

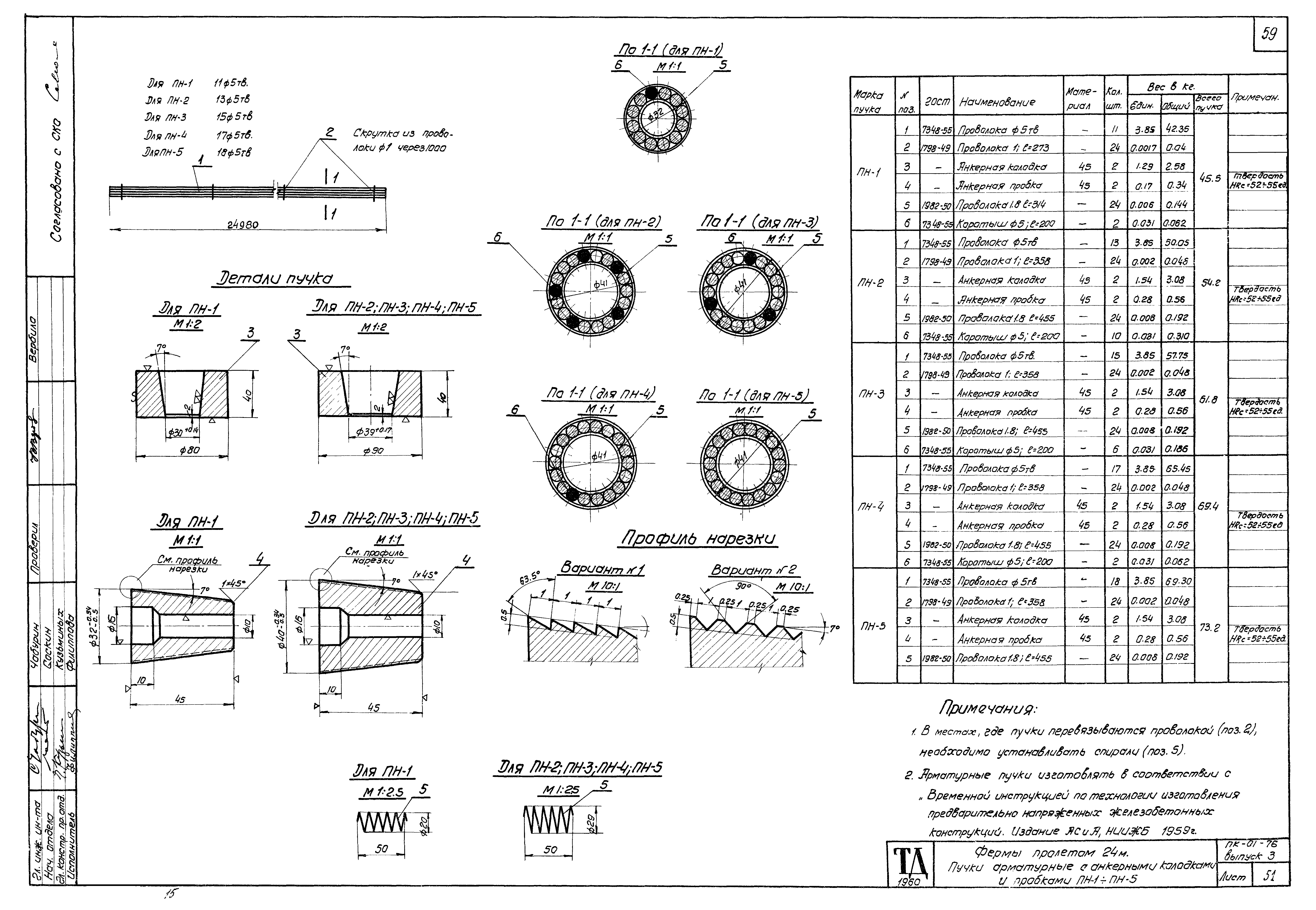

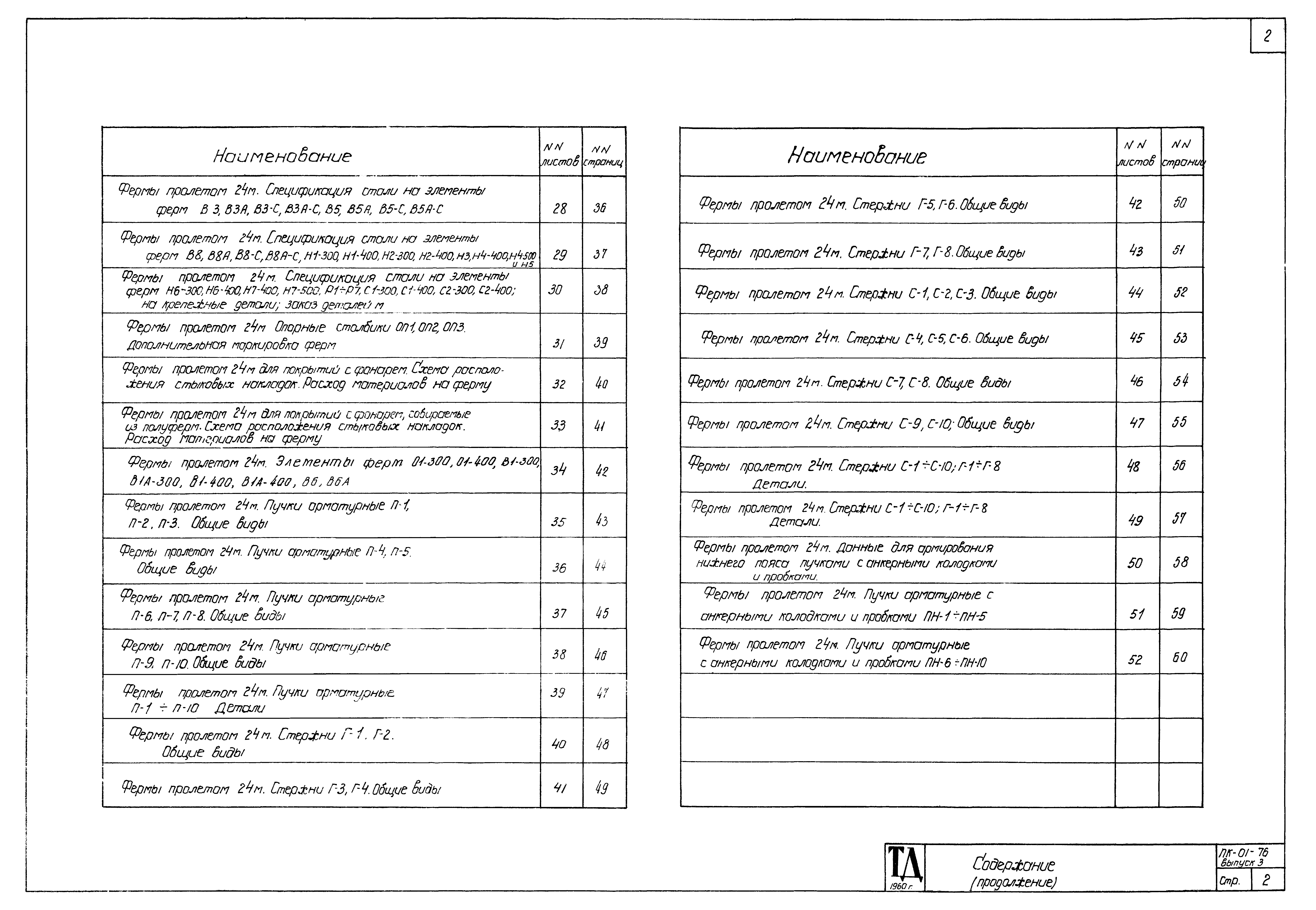

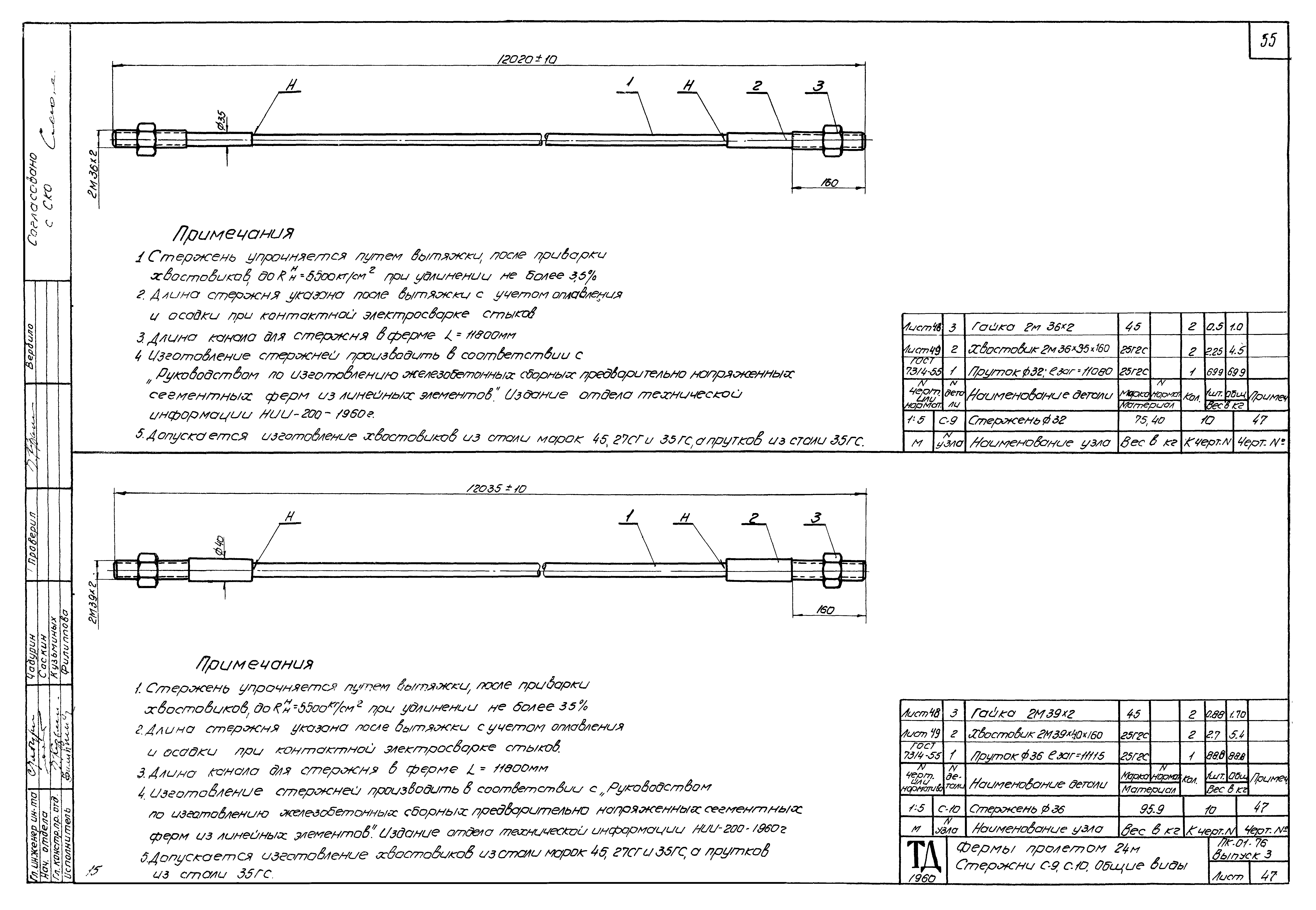

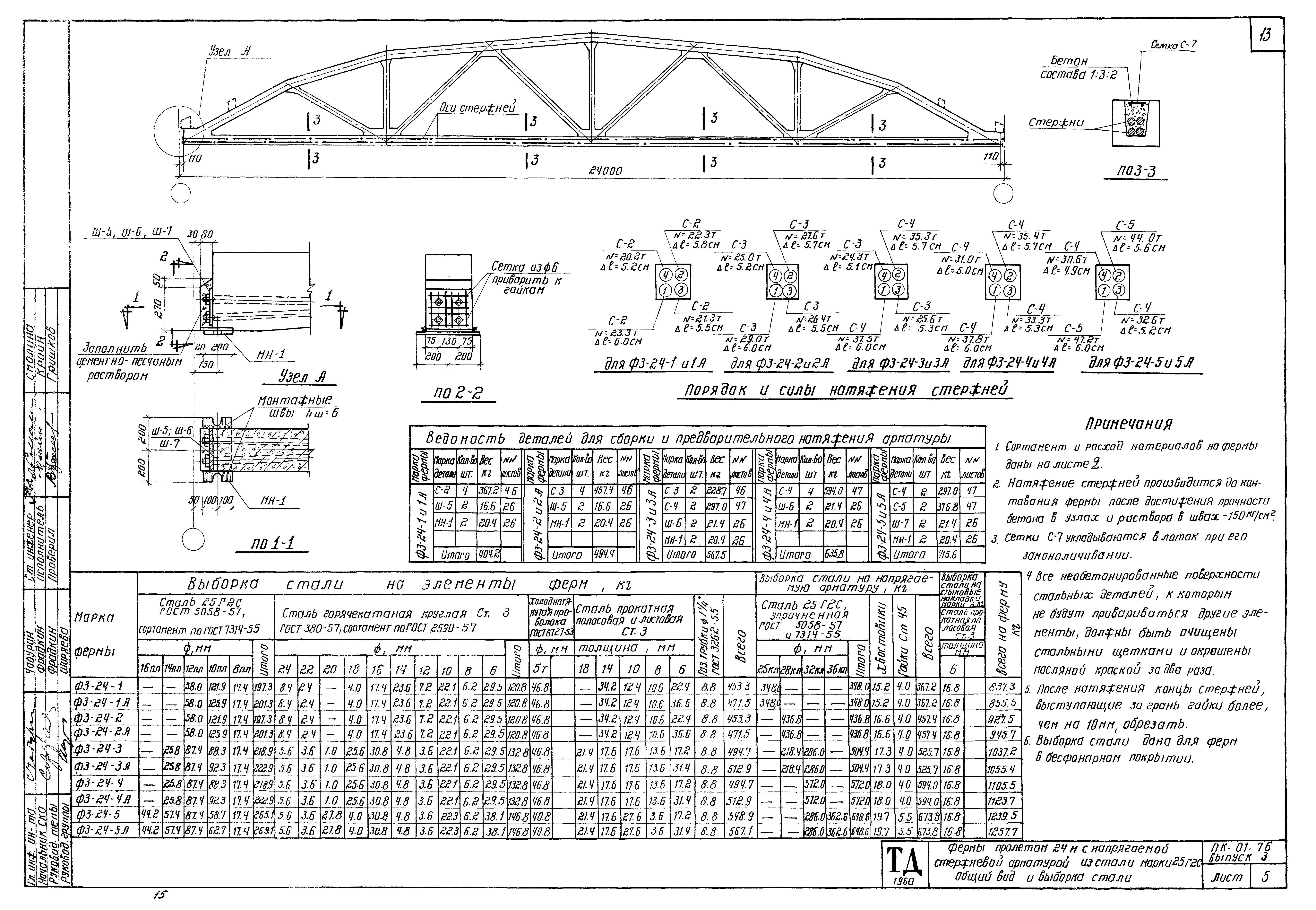

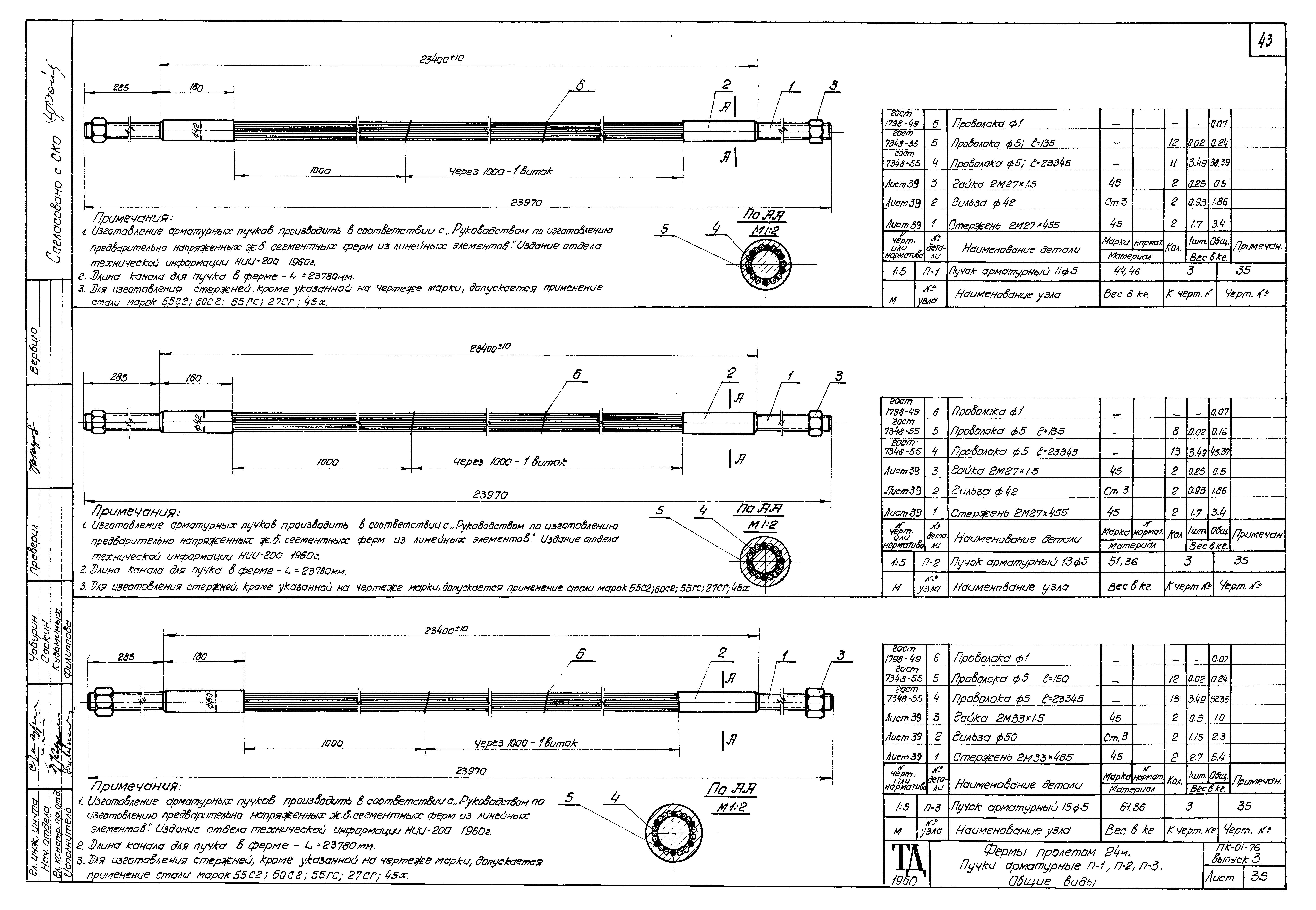

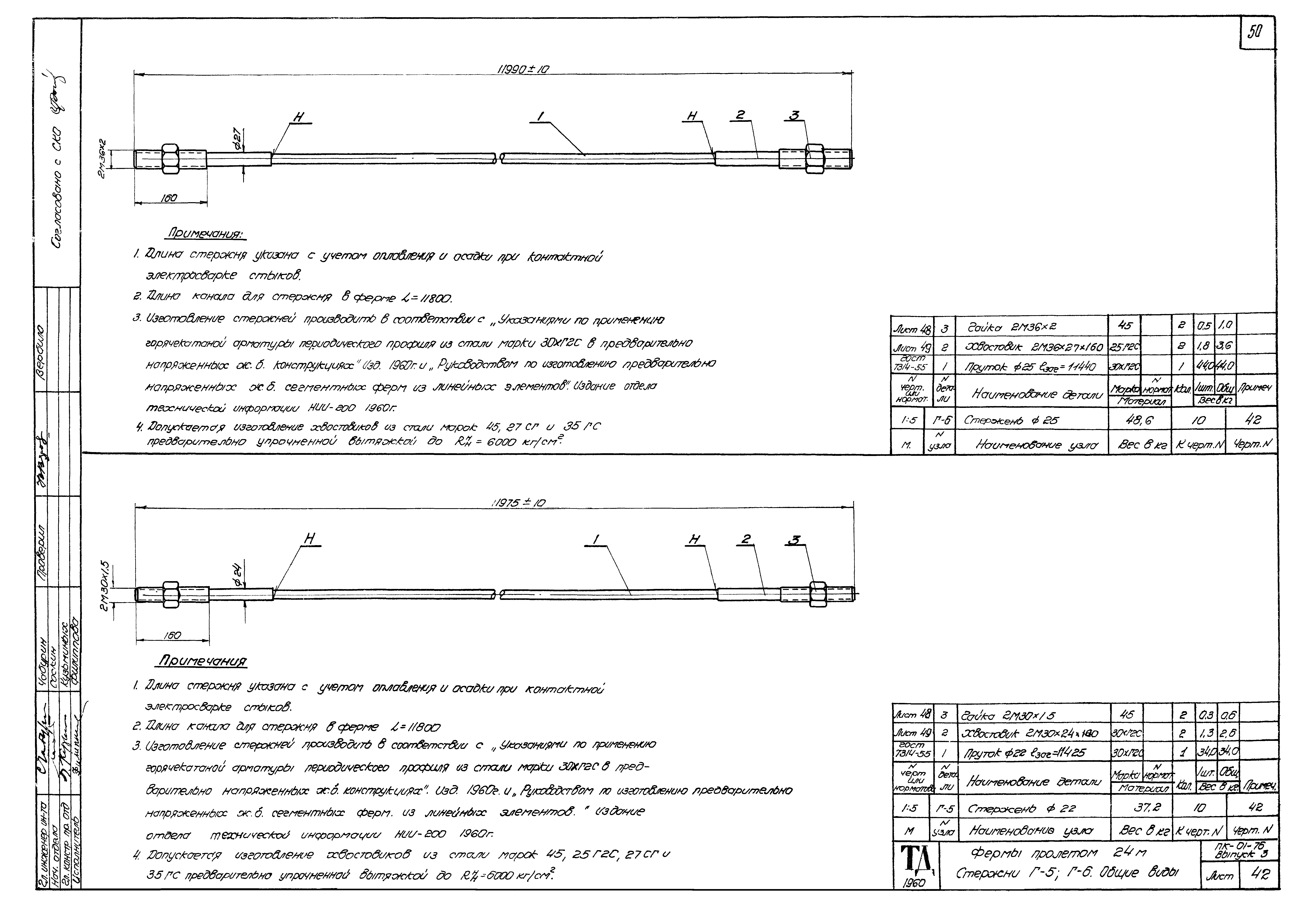

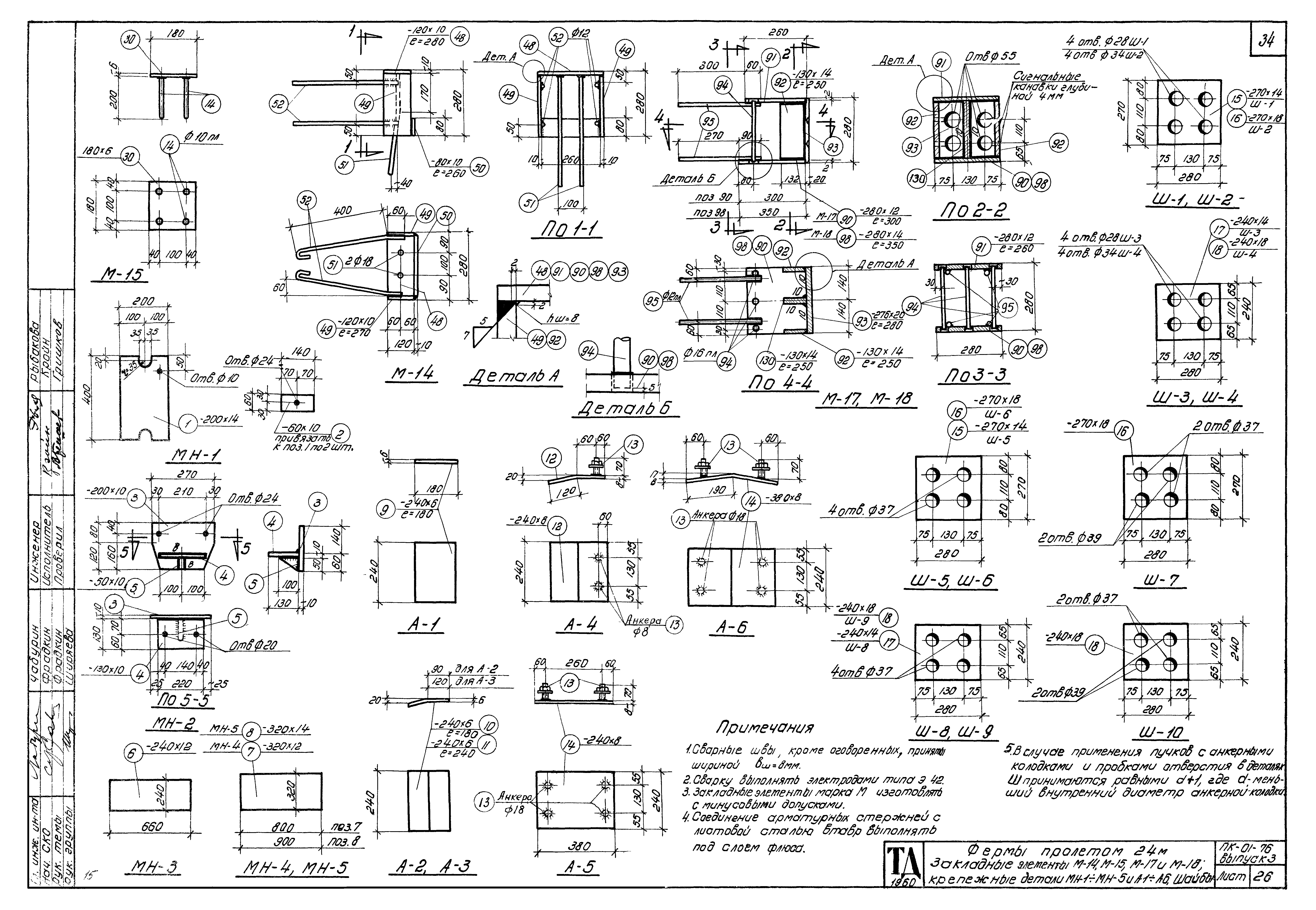

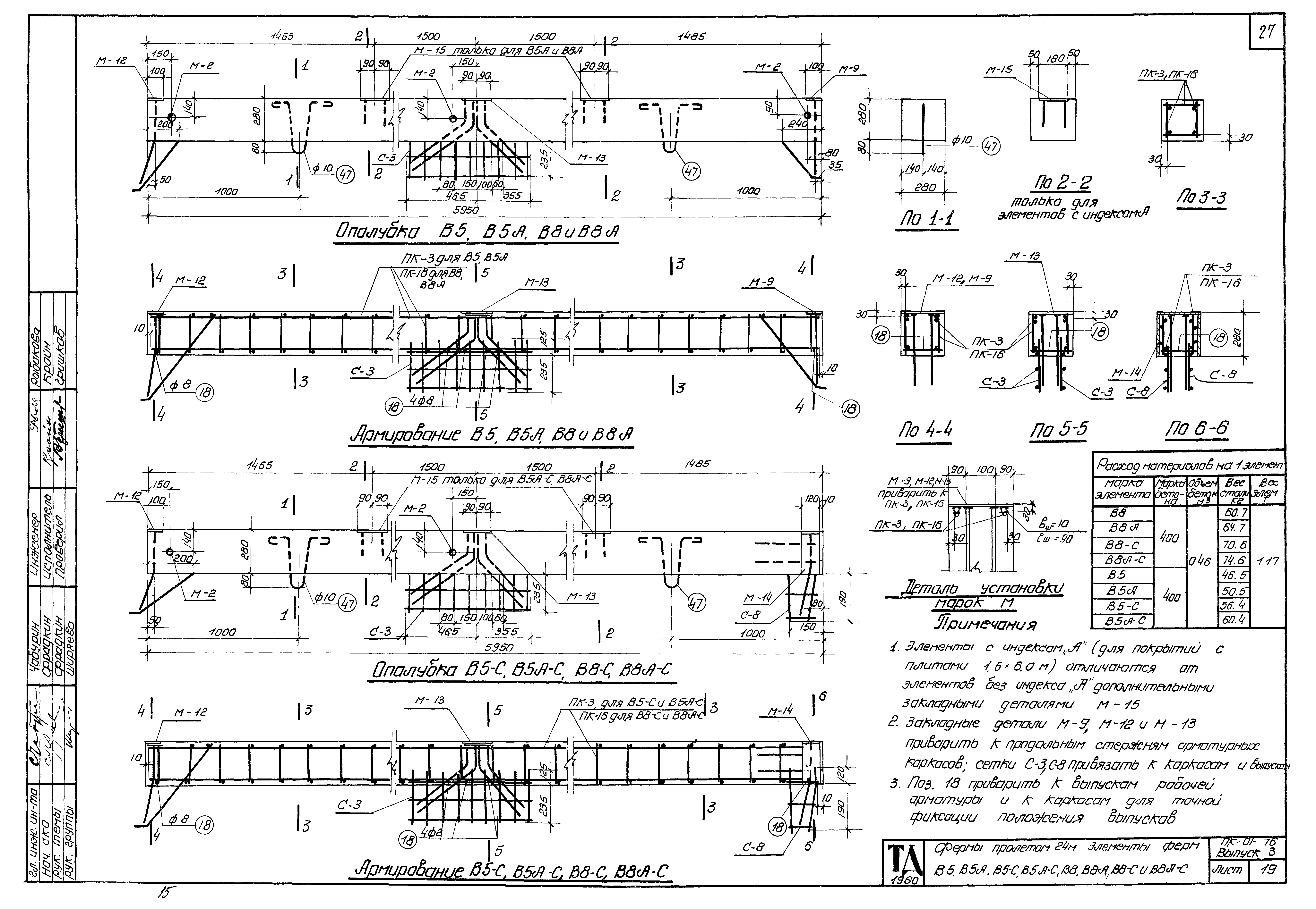

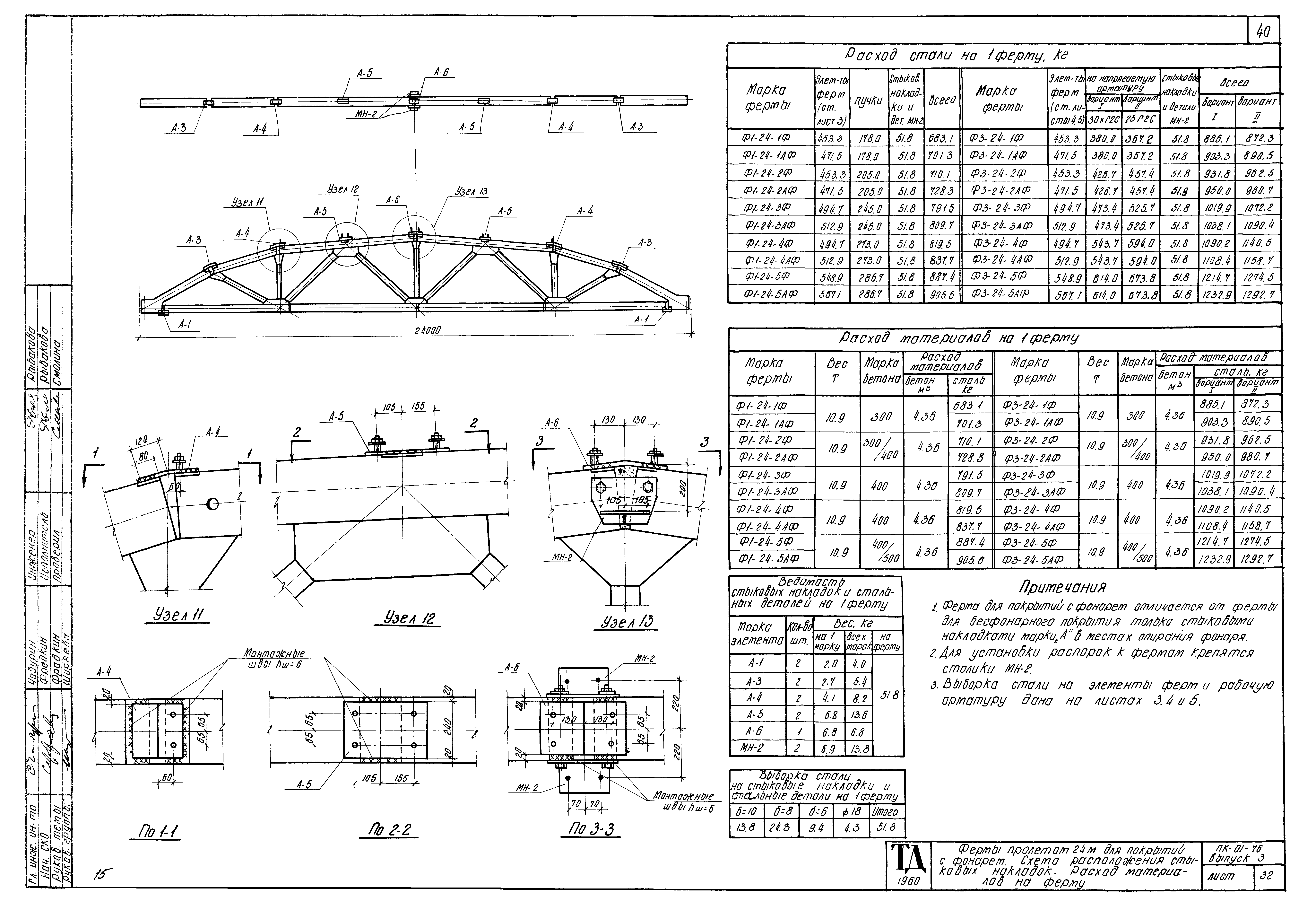

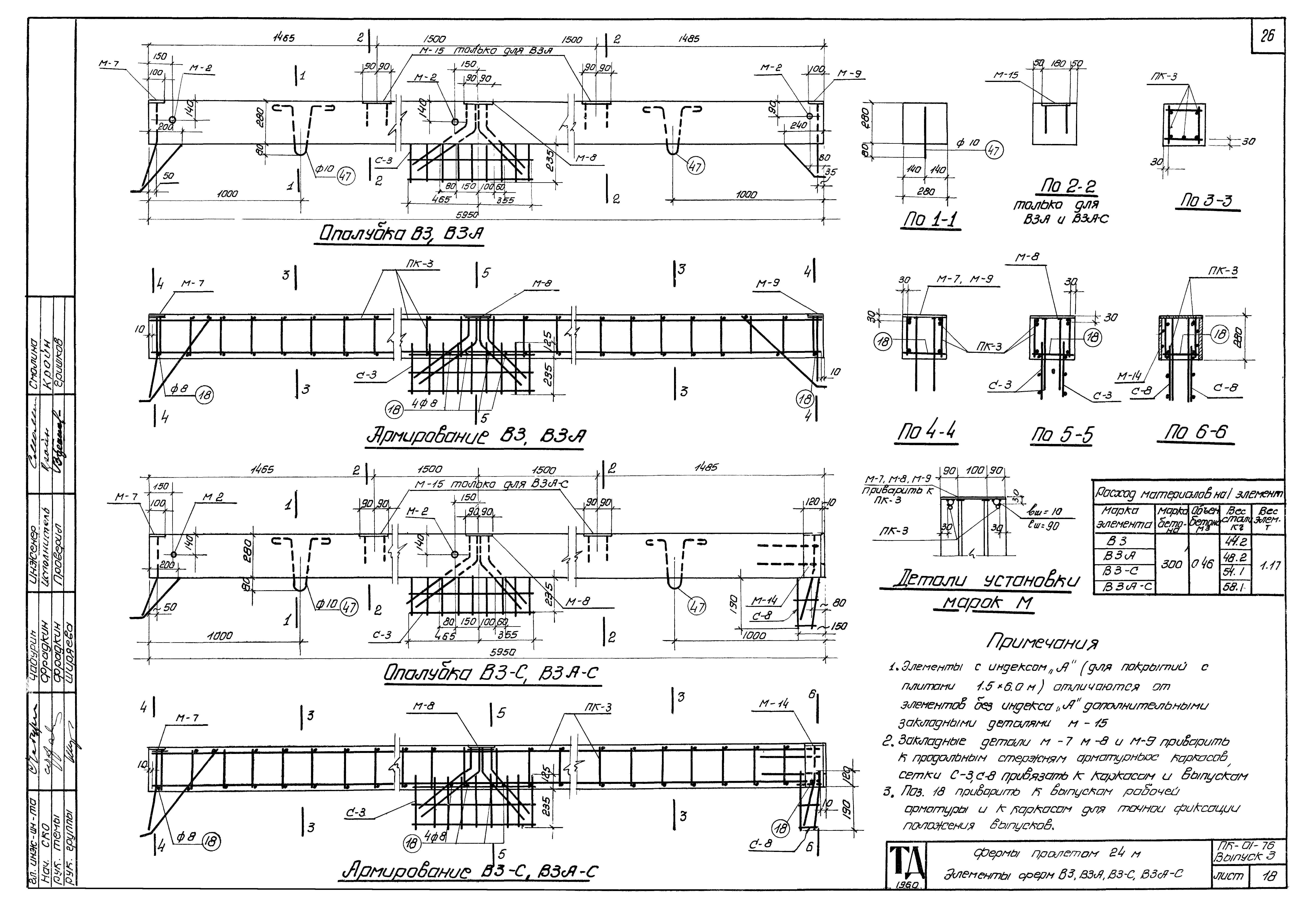

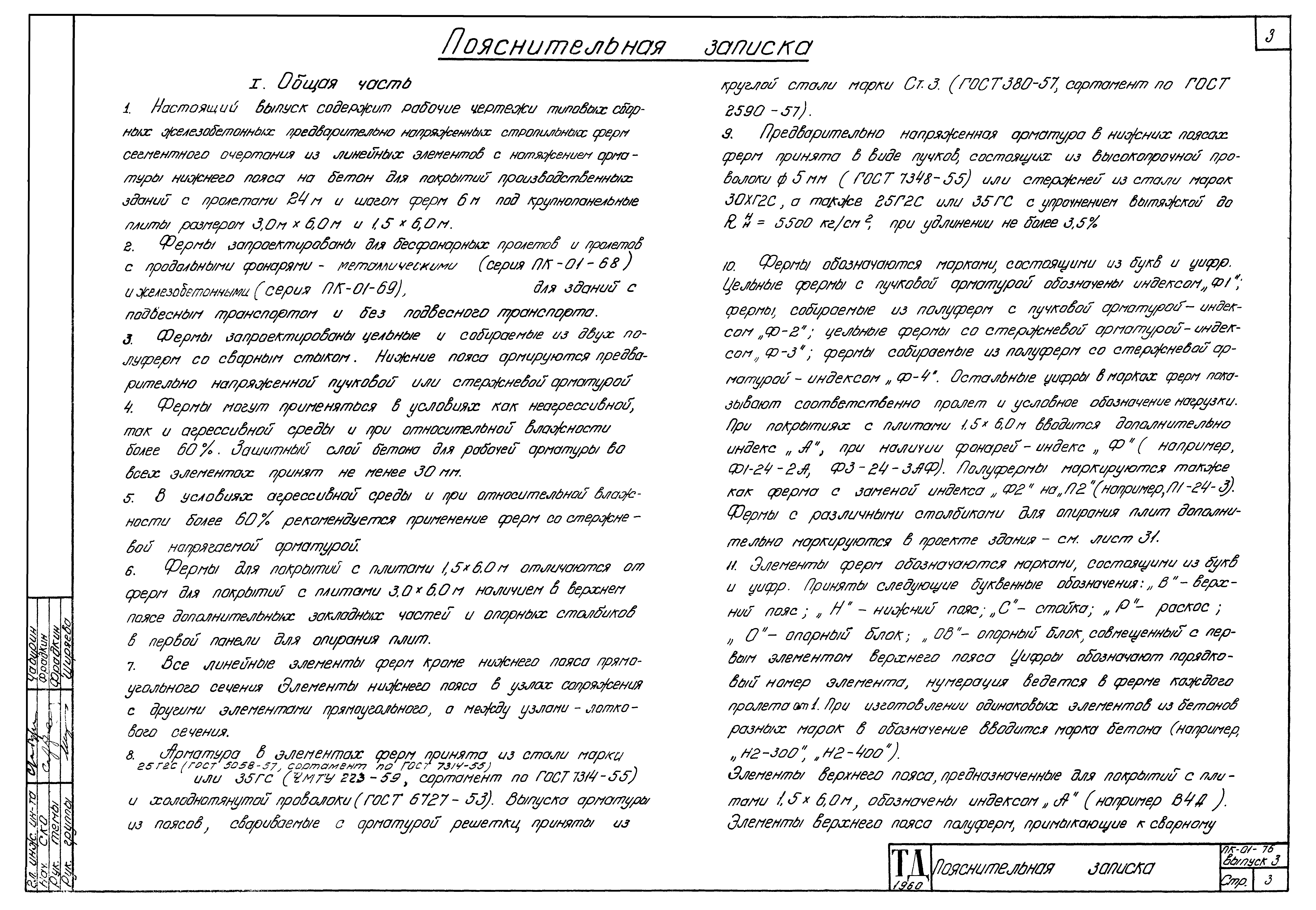

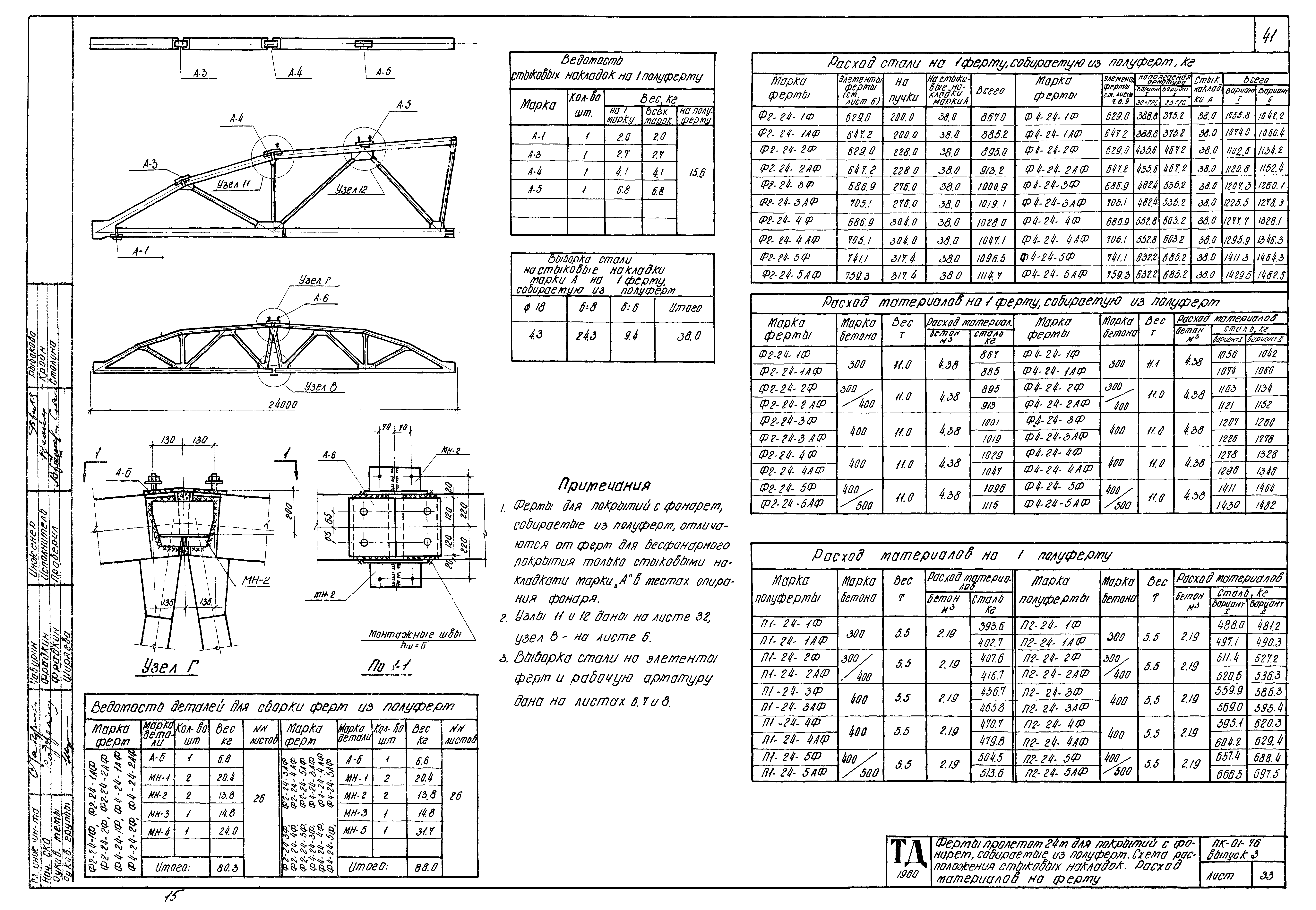

| Оглавление: | Содержание Пояснительная записка Фермы пролетом 24 м. Сортамент и расход материалов на фермы с напрягаемой пучковой арматурой. Схемы строповки Фермы пролетом 24 м. Сортамент и расход материалов на фермы с напрягаемой стержневой арматурой Фермы пролетом 24 м с напрягаемой пучковой арматурой. Общий вид и выборка стали Фермы пролетом 24 м с напрягаемой стержневой арматурой из стали марки 30ХГ2С. Общий вид и выборка стали Фермы пролетом 24 м с напрягаемой стержневой арматурой из стали марки 25Г2С. Общий вид и выборка стали Фермы пролетом 24 м из полуферм с напрягаемой пучковой арматурой. Общий вид и выборка стали Фермы пролетом 24 м, собираемые из полуферм с напрягаемой стержневой арматурой из стали марки 30ХГ2С. Общий вид и выборка стали Фермы пролетом 24 м, собираемые из полуферм с напрягаемой стержневой арматурой из стали марки 25Г2С. Общий вид и выборка стали Полуфермы для ферм пролетом 24 м с напрягаемой пучковой арматурой. Общий вид полуферм. Расход материалов Полуфермы для ферм пролетом 24 м с напрягаемой стержневой арматурой. Общий вид полуферм. Расход материалов Фермы пролетом 24 м. Сборочная схема ферм Ф1-24-1, Ф1-24-1А, Ф1-24-2, Ф1-24-2А, Ф3-24-1, Ф3-24-1А, Ф3-24-2, Ф3-24-2А. Расход материалов по элементам на 1 ферму Фермы пролетом 24 м. Сборочная схема ферм Ф1-24-3, Ф1-24-3А, Ф1-24-4, Ф1-24-4А, Ф1-24-5, Ф1-24-5А, Ф3-24-3, Ф3-24-3А, Ф3-24-4, Ф3-24-4А, Ф3-24-5, Ф3-24-5А. Расход материалов по элементам на 1 ферму Фермы пролетом 24 м. Сборочная схема полуферм П1-24-1, П1-24-1А, П1-24-3, П1-24-2А, П2-24-1, П2-24-1А, П2-24-2, П2-24-2А. Расход материалов по элементам на 1 полуферму Фермы пролетом 24 м. Сборочная схема полуферм П1-24-3, П1-24-3А, П1-24-4, П1-24-4А, П1-24-5, П1-24-5А, П2-24-3, П2-24-3А, П2-24-4, П2-24-4А, П2-24-5, П2-24-5А. Расход материалов по элементам на 1 полуферму Фермы пролетом 24 м. Узлы 1 - 9 Фермы пролетом 24 м. Элементы ферм ОВ1-300, ОВ1-400, ОВ1А-300, ОВ1А-400, ОВ6 и ОВ6А Фермы пролетом 24 м. Элементы ферм В2, В2А, В4, В4А, В7, В7А Фермы пролетом 24 м. Элементы ферм В3, В3А, В3С, В3А-С Фермы пролетом 24 м. Элементы ферм В5, В5А, В5-С, В5А-С, В8, В8А, В8-С и В8А-С Фермы пролетом 24 м. Элементы ферм Н1-300, Н1-400, Н3, Н5, Р1, Р2, Р3, Р4, Р5, Р6, Р7, С1-400, С2-300, С2-400 Фермы пролетом 24 м. Элементы ферм Н2-300, Н2-400, Н4-400, Н4-500, Н6-300, Н6-400 и Н7-500 Фермы пролетом 24 м. Каркасы ПК-1 - ПК-7, ПК-10, ПК-11 Фермы пролетом 24 м. Каркасы ПК-14 - ПК-17, ПК-21, ПК-22 и К-1 - К3 Фермы пролетом 24 м. Каркасы ПК-8, ПК-9, ПК-12, ПК-13, ПК-18, ПК-19, ПК-20, сетки С-1 - С-8 Фермы пролетом 24 м. Закладные элементы М-1 - М-3; М-5 - М-13 и М-16 Фермы пролетом 24 м. Закладные элементы М-14, М-15, М-17 и М-18. Крепежные детали МН-1 - МН-5 и А-1 - А-6. Шайбы Фермы пролетом 24 м. Спецификация стали на элементы ферм ОВ1-300, ОВ1-400, ОВ1А-300, ОВ1А-400, ОВ6, ОВ6А, В2, В2А, В4, В4А, В7 и В7А Фермы пролетом 24 м. Спецификация стали на элементы ферм В3, В3А, В3-С, В3А-С, В5, В5А, В5-С, В5А-С Фермы пролетом 24 м. Спецификация стали на элементы ферм В8, В8А, В8-С, В8А-С, Н1-300, Н1-400, Н2-300, Н2-400, Н3, Н4-400, Н4-500 и Н5 Фермы пролетом 24 м. Спецификация стали на элементы ферм Н6-300, Н6-400, Н7-500, Р1 - Р7, С1-300, С1-400, С2-300, С2-400; на крепежные детали; заказ деталей Фермы пролетом 24 м. Опорные столбики ОП1, ОП2, ОП3. Дополнительная маркировка ферм Фермы пролетом 24 м для покрытий с фонарем. Схема расположения стыковых накладок. Расход материалов на ферму Фермы пролетом 24 м для покрытий с фонарем, собираемые из полуферм. Схема расположения стыковых накладок. Расход материалов на ферму Фермы пролетом 24 м. Элементы ферм 01-300, 01-400, В1-300, В1А-300, В1-400, В1А-400, В6, В6А Фермы пролетом 24 м. Пучки арматурные П-1, П-2, П-3. Общие виды Фермы пролетом 24 м. Пучки арматурные П-4, П-5. Общие виды Фермы пролетом 24 м. Пучки арматурные П-6, П-7, П-8. Общие виды Фермы пролетом 24 м. Пучки арматурные П-9, П-10. Общие виды Фермы пролетом 24 м. Пучки арматурные П-1 - П-10. Детали Фермы пролетом 24 м. Стержни Г-1, Г-2. Общие виды Фермы пролетом 24 м. Стержни Г-3, Г-4. Общие виды Фермы пролетом 24 м. Стержни Г-5, Г-6. Общие виды Фермы пролетом 24 м. Стержни Г-7, Г-8. Общие виды Фермы пролетом 24 м. Стержни С-1, С-2, С-3. Общие виды Фермы пролетом 24 м. Стержни С-4, С-5, С-6. Общие виды Фермы пролетом 24 м. Стержни С-7, С-8. Общие виды Фермы пролетом 24 м. Стержни С-9, С-10. Общие виды Фермы пролетом 24 м. Стержни С-1 - С-10; Г-1 - Г-8. Детали Фермы пролетом 24 м. Данные для армирования нижнего пояса пучками с анкерными колодками и пробками Фермы пролетом 24 м. Пучки арматурные с анкерными колодками и пробками ПН-1 - ПН-5 Фермы пролетом 24 м. Пучки арматурные с анкерными колодками и пробками ПН-6 - ПН-10 |
| Разработан: | Проектный институт № 1 Министерства строительства РСФСР |
| Утверждён: | 26.01.1961 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 42) |
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1961 г. ) |
