Скачать ГОСТ Р 54917-2012 Цепи роликовые длиннозвенные и звездочки для приводов и конвейеров
Дата актуализации: 01.01.2021
ГОСТ Р 54917-2012
Цепи роликовые длиннозвенные и звездочки для приводов и конвейеров
| Обозначение: | ГОСТ Р 54917-2012 |
| Обозначение англ: | GOST R 54917-2012 |
| Статус: | введен впервые |
| Название рус.: | Цепи роликовые длиннозвенные и звездочки для приводов и конвейеров |
| Название англ.: | Chain rollers long-links specification, attachments and associated chain sprockets for transmission and conveyors |
| Дата добавления в базу: | 01.10.2014 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2013 |
| Область применения: | Стандарт устанавливает требования к длиннозвенным роликовым цепям, применяемым в механических приводах и конвейерах, а также требования к звездочкам данных цепей. Стандарт определяет размеры, допуски, измерение длины, предварительный натяг и минимальный предел прочности при растяжении. Роликовые длиннозвенные цепи разработаны на основе приводных роликовых прецизионных цепей с мелким шагом по ГОСТ 13568, с некоторыми общими размерами, но с двойным шагом. Цепи предназначены для применения в менее тяжелых условиях по скорости и передаваемой нагрузке, относительно цепей, от которых они образованы. Стандарт распространяется на звездочки с 5–75 зубьями включительно (с промежуточными числами зубьев от 5 (1/2) до 74 (1/2) включительно). Предпочтительные числа зубьев: 7, 9, 10, 11, 13, 19, 27, 38 и 57. |

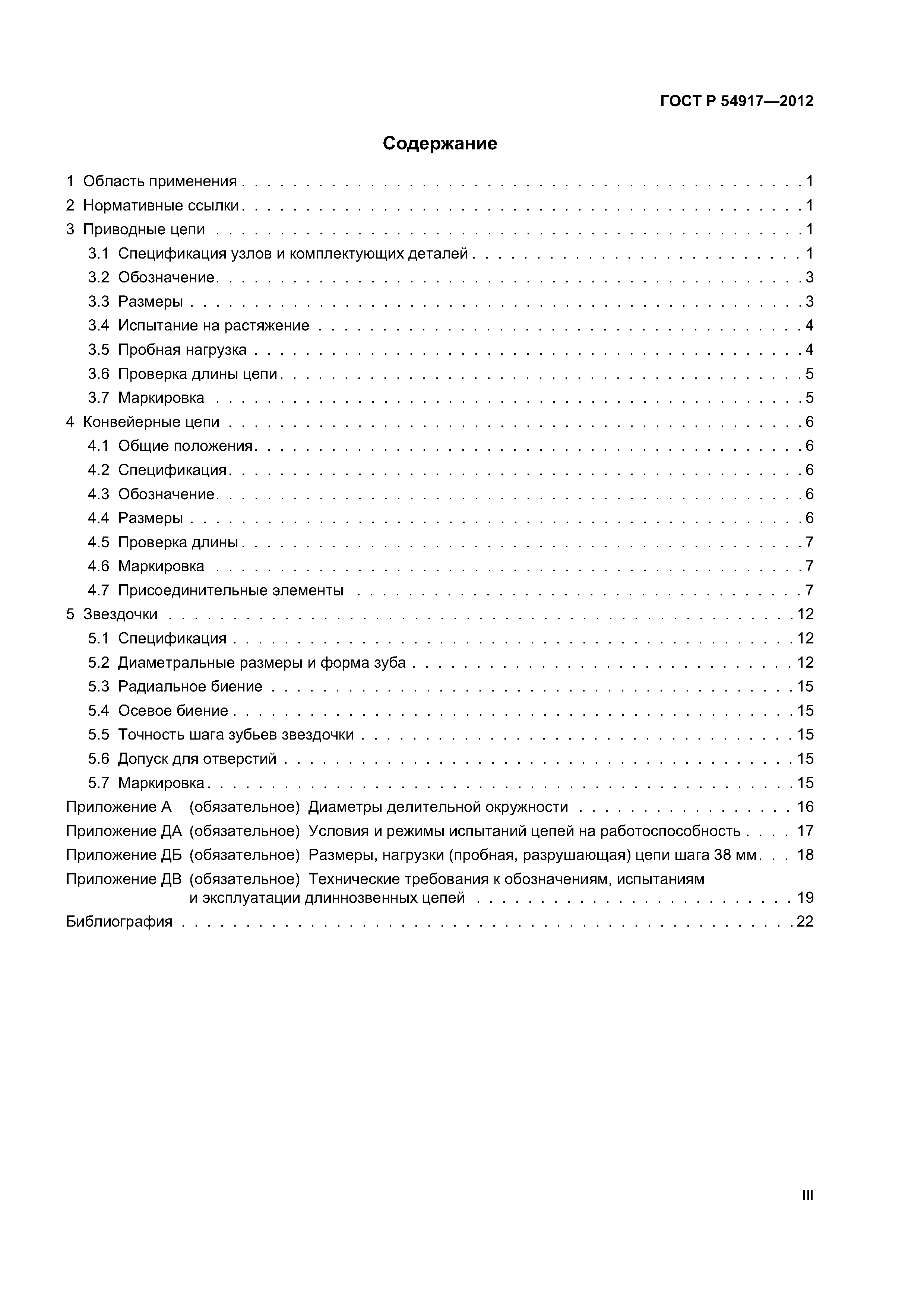

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Приводные цепи 3.1 Спецификация узлов и комплектующих деталей 3.2 Обозначение 3.3 Размеры 3.4 Испытание на растяжение 3.5 Пробная нагрузка 3.6 Проверка длины цепи 3.7 Маркировка 4 Конвейерные цепи 4.1 Общие положения 4.2 Спецификация 4.3 Обозначение 4.4 Размеры 4.5 Проверка длины 4.6 Маркировка 4.7 Присоединительные элементы 5 Звездочки 5.1 Спецификация 5.2 Диаметральные размеры и форма зуба 5.3 Радиальное биение 5.4 Осевое биение 5.5 Точность шага зубьев звездочки 5.6 Допускдля отверстий 5.7 Маркировка Приложение А (обязательное) диаметры делительной окружности Приложение ДА (обязательное) Условия и режимы испытаний цепей на работоспособность Приложение ДБ (обязательное) Размеры, нагрузки (пробная, разрушающая) цепи шага 38 мм Приложение ДВ (обязательное) Технические требования к обозначениям, испытаниям и эксплуатации длиннозвенных цепей Библиография |
| Разработан: | ФГУП ВНИИНМАШ |
| Утверждён: | 26.06.2012 Федеральное агентство по техническому регулированию и метрологии (120-ст) |
| Издан: | Стандартинформ (2013 г. ) |
| Нормативные ссылки: |
ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки»
