Скачать ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
Дата актуализации: 01.01.2021
ГОСТ 31819.22-2012
Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
| Обозначение: | ГОСТ 31819.22-2012 |
| Обозначение англ: | GOST 31819.22-2012 |
| Статус: | введен впервые |
| Название рус.: | Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S |
| Название англ.: | Electricity metering equipment (а.с.). Particular requirements. Part 22. Static meters for active energy classes (0,2S and 0,5S) |
| Дата добавления в базу: | 01.10.2014 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2014 |
| Область применения: | Стандарт распространяется на статические (электронные) счетчики ватт-часов классов точности 0,2S и 0,5S для измерения электрической активной энергии в сетях переменного тока частотой 50 или 60 Гц и устанавливает требования к производству и испытаниям счетчиков. Стандарт распространяется только на счетчики, работающие от трансформаторов, предназначенные для применения внутри помещения и содержащие измерительный элемент и счетный(е) механизм(ы), заключенные в корпус счетчика. Он также распространяется на индикатор(ы) функционирования и испытательный(е) выход(ы). Если счетчик имеет измерительный элемент для измерения энергии более чем одного вида (счетчики на энергию разных видов) либо если в корпус счетчика заключены другие функциональные элементы, такие как показатели максимума, электронные регистраторы тарифов, переключатели по времени, приемники дистанционного управления, интерфейсы передачи данных и т.д., то тогда применяют соответствующие стандарты или нормативные документы на эти элементы. Стандарт не распространяется на: а) счетчики ватт-часов с напряжением между зажимами свыше 600 В (линейное напряжение для многофазных счетчиков); б) переносные счетчики и счетчики, предназначенные для наружной установки; в) интерфейсы данных к счетному механизму счетчика; г) эталонные счетчики. |

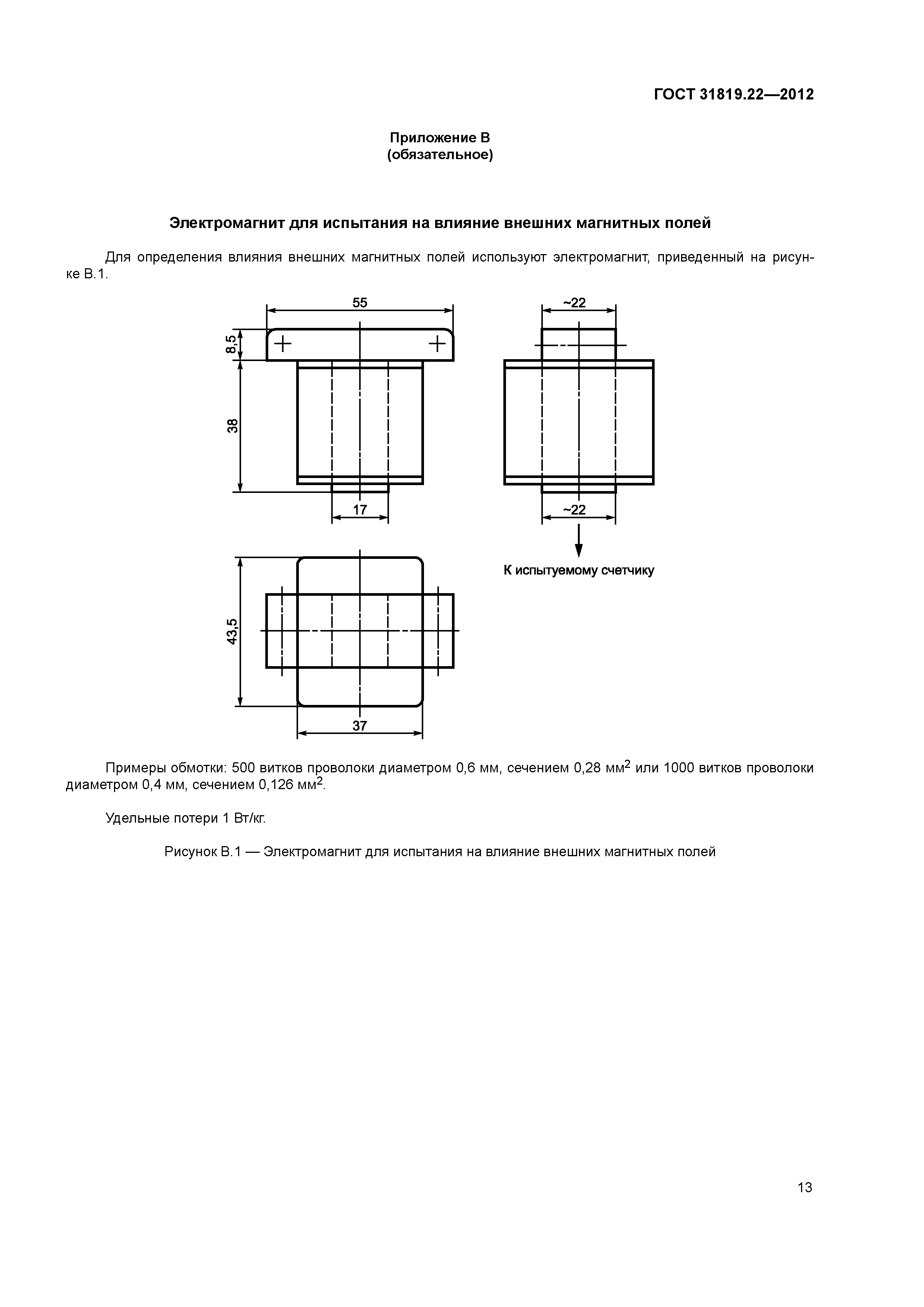

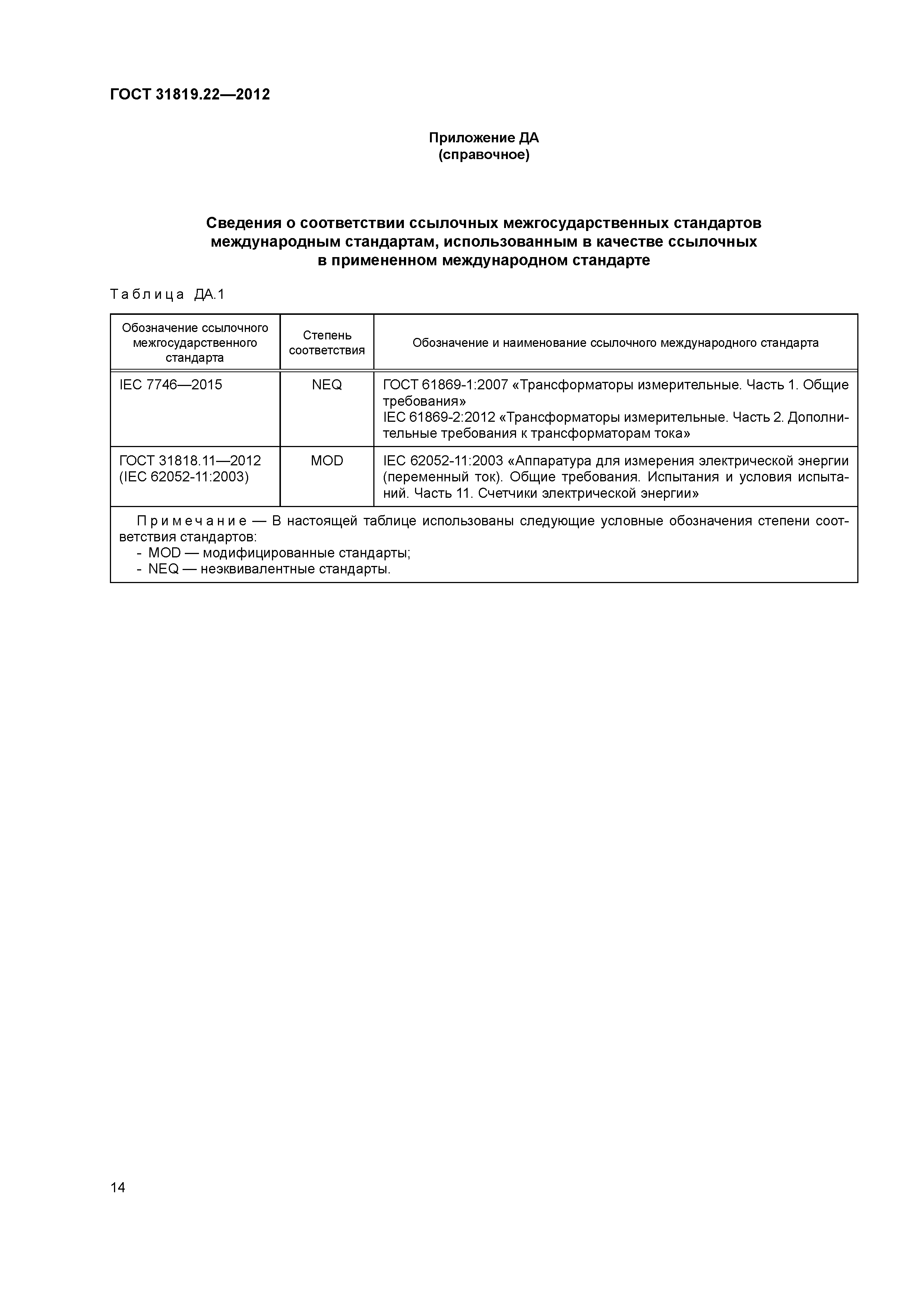

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Стандартные значения электрических величин 5 Механические требования 6 Климатические условия 7 Электрические требования 7.1 Потребляемая мощность 7.2 Влияние кратковременных перегрузок током 7.3 Влияние самонагрева 7.4 Испытание напряжением переменного тока 8 Требования к точности 8.1 Пределы погрешности, вызываемой изменением тока 8.2 Пределы погрешности, вызываемой другими влияющими величинами 8.3 Проверка начального запуска стартового тока и отсутствия самохода 8.4 Постоянная счетчика 8.5 Условия проверки точности 8.6 Интерпретация результатов испытаний 9 Дополнительные требования 9.1 Требования к импульсному выходному устройству Приложение А (обязательное) Схема испытательной цепи для испытания влияния субгармоник Приложение В (обязательное) Электромагнит для испытания на влияние внешних магнитных полей Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография |
| Разработан: | ФГУП ВНИИНМАШ |
| Утверждён: | 15.11.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 42) 22.11.2012 Федеральное агентство по техническому регулированию и метрологии (1038-ст) |
| Издан: | Стандартинформ (2013 г. ) Стандартинформ (2019 г. ) |
| Нормативные ссылки: |
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
