Серия 5.407-22

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 5.407-22
Обозначение англ:	Series 5.407-22
Статус:	заменен
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.10.2014
Дата актуализации:	01.01.2021
Дата введения:	16.11.1981
Дата окончания срока действия:	01.02.1992

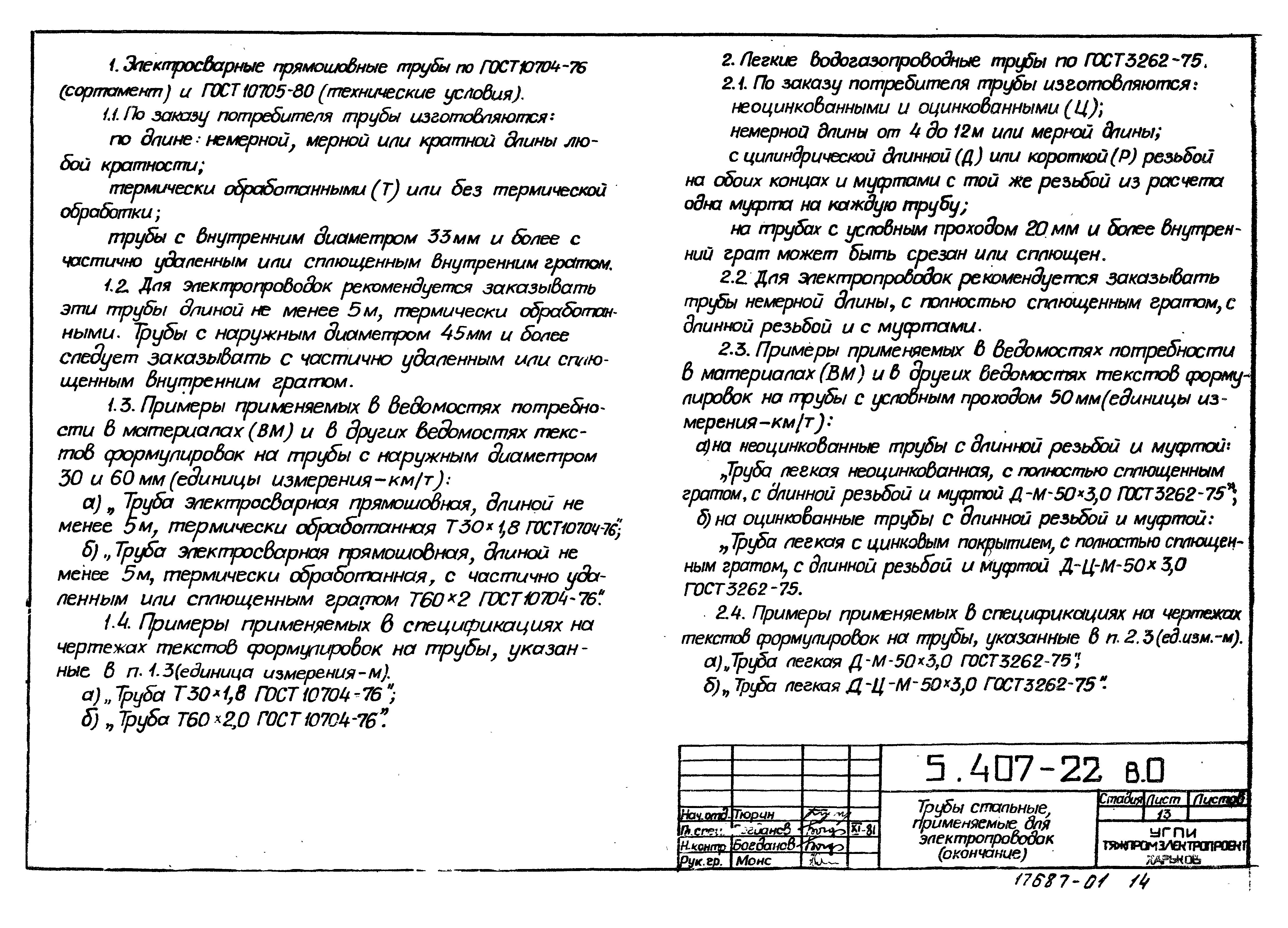

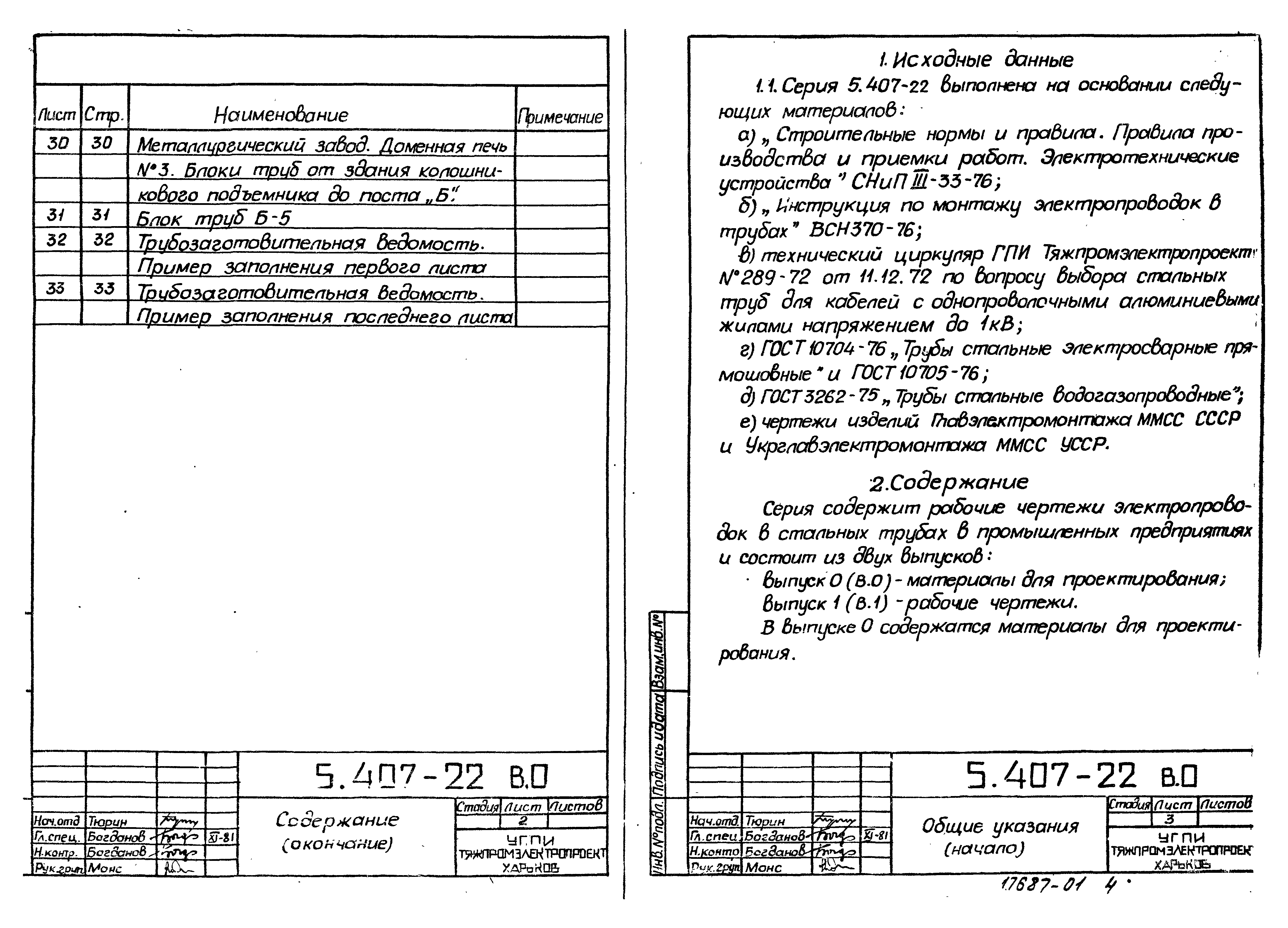

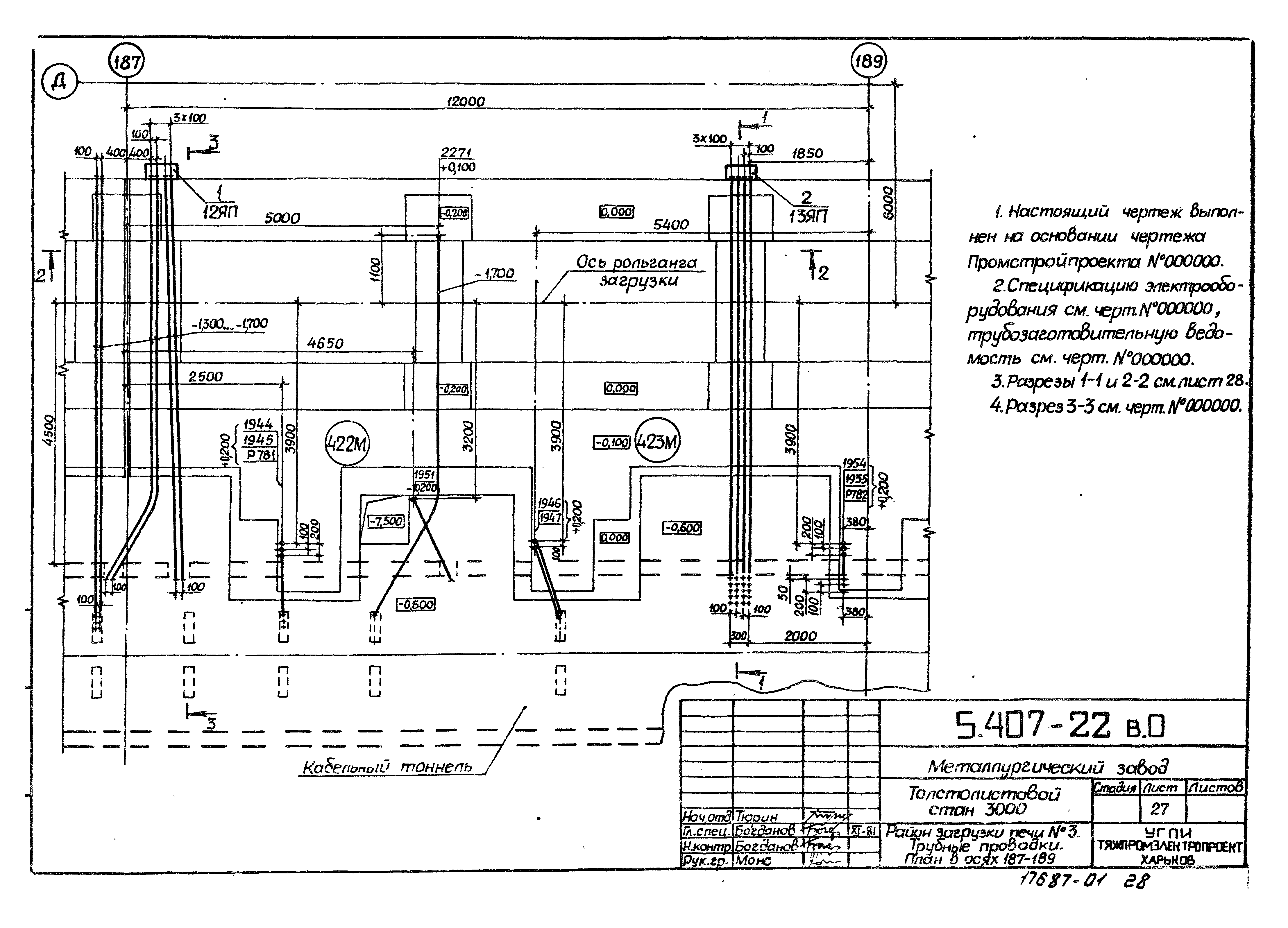

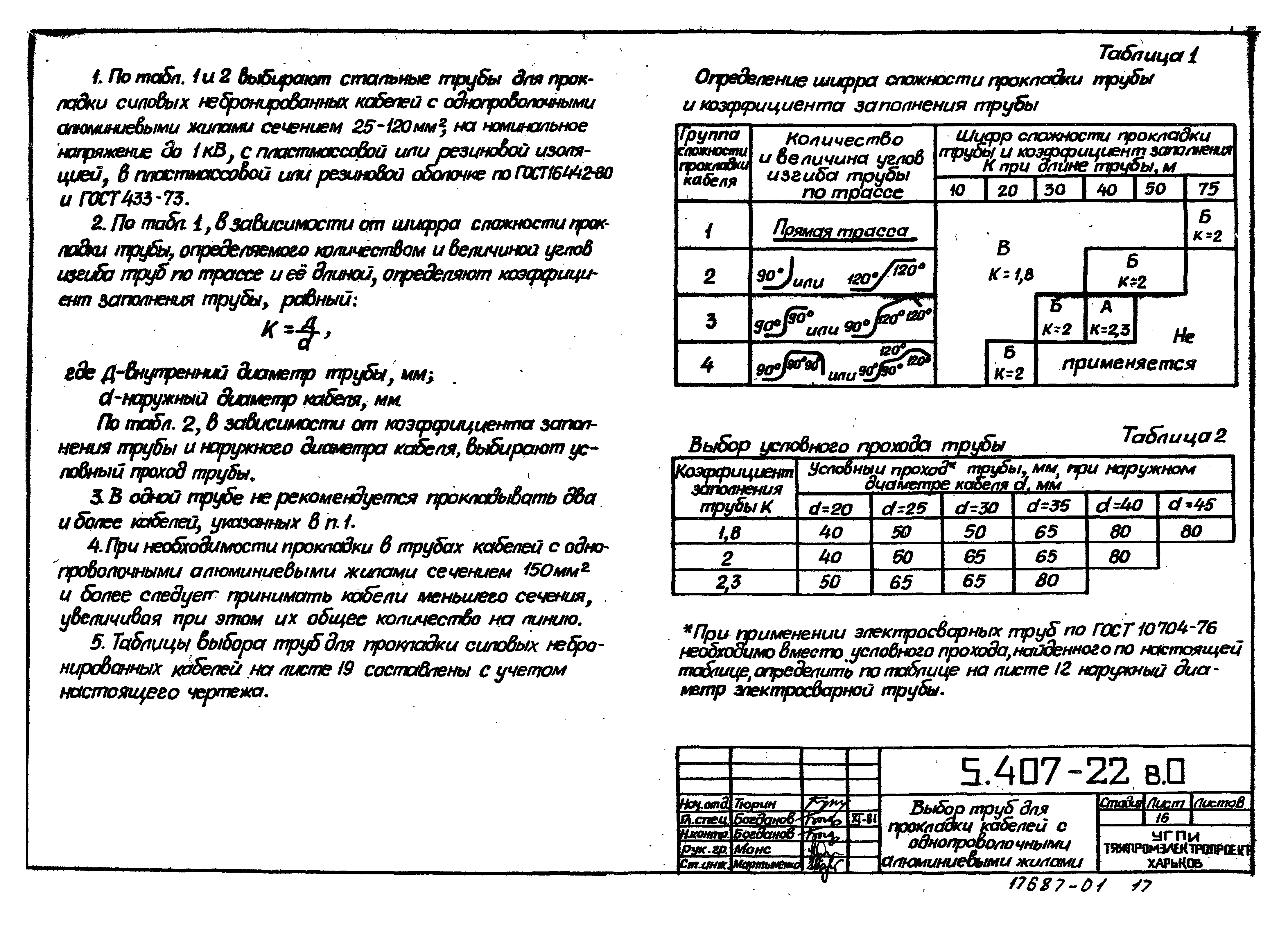

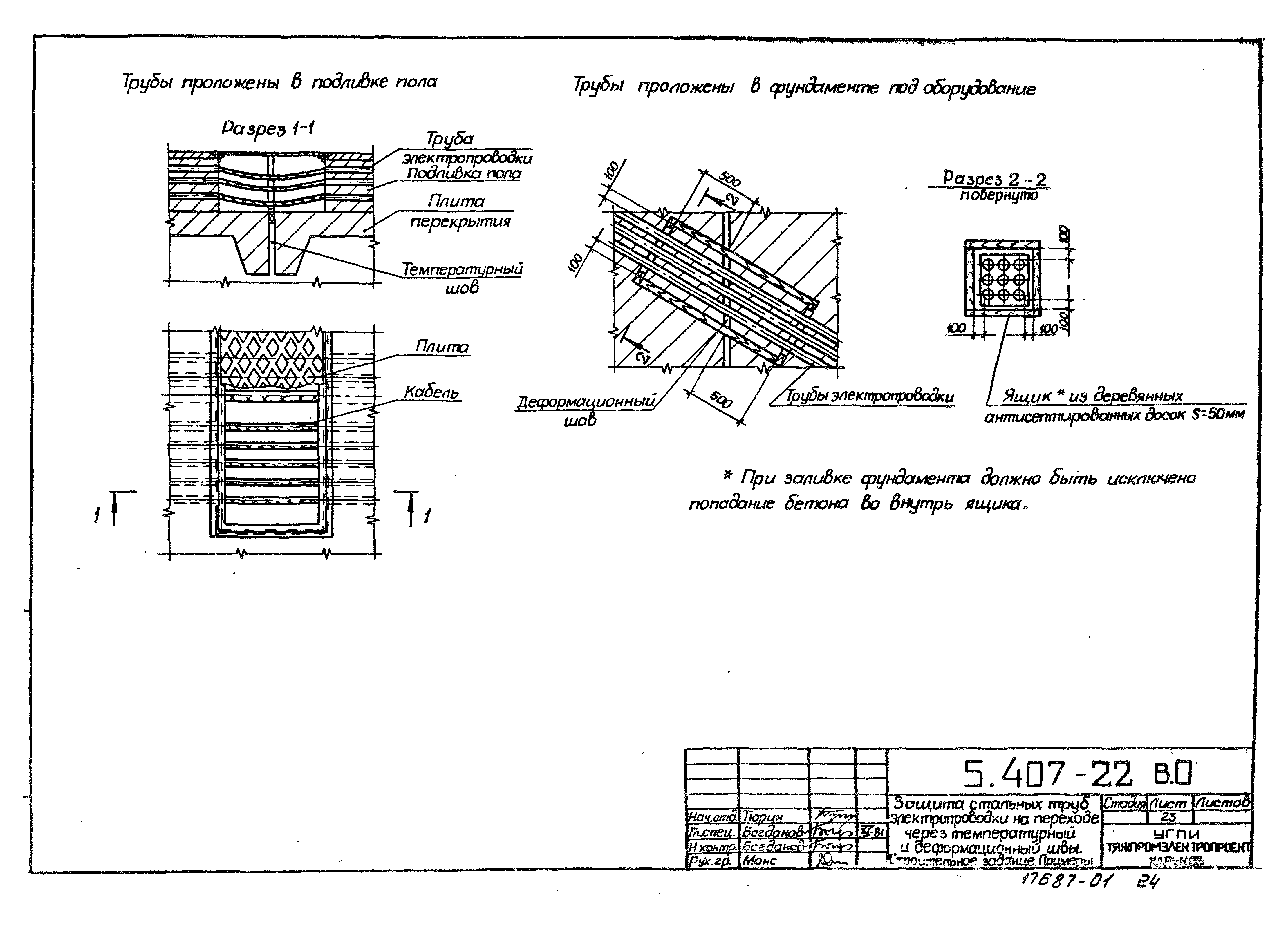

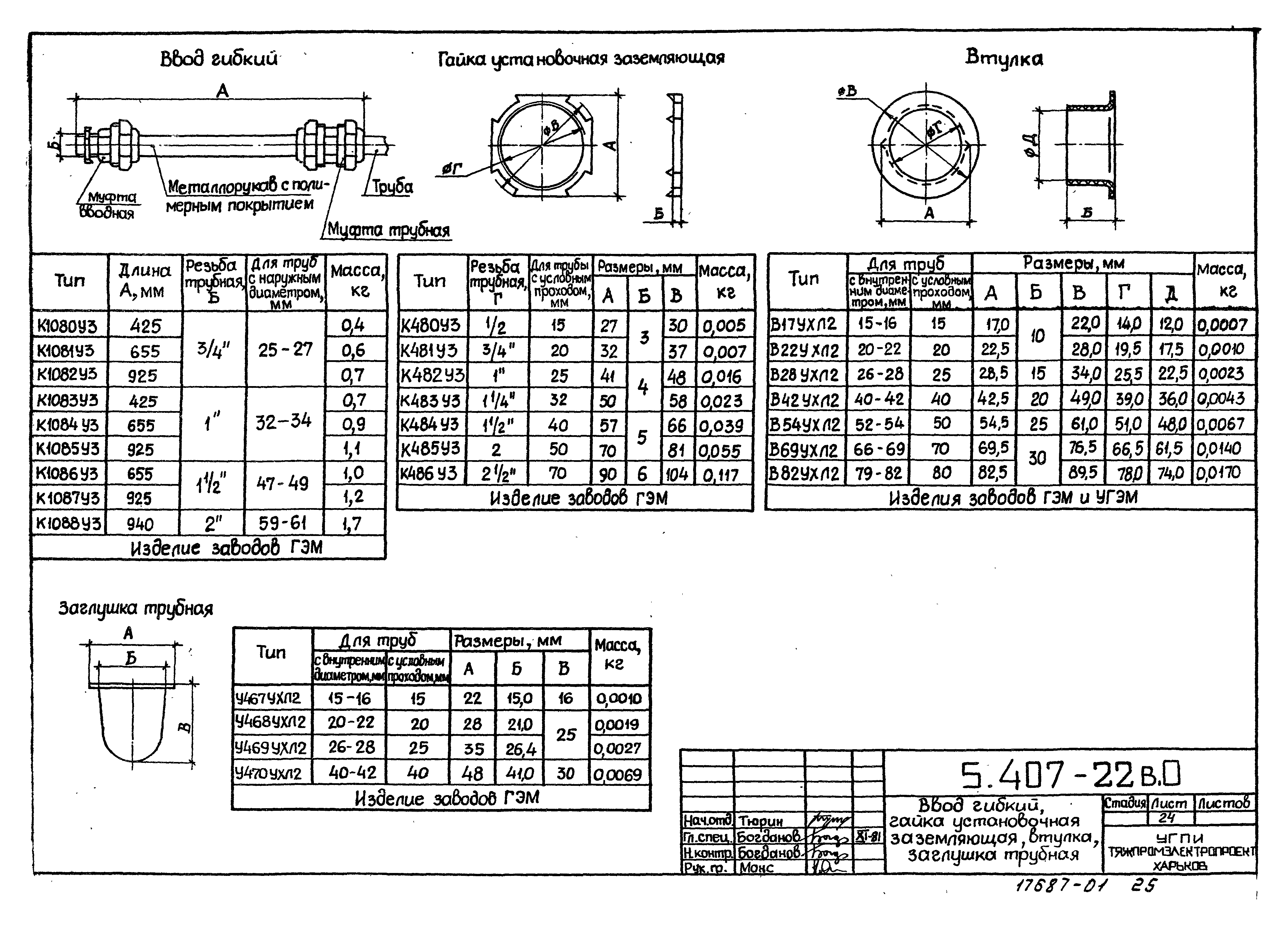

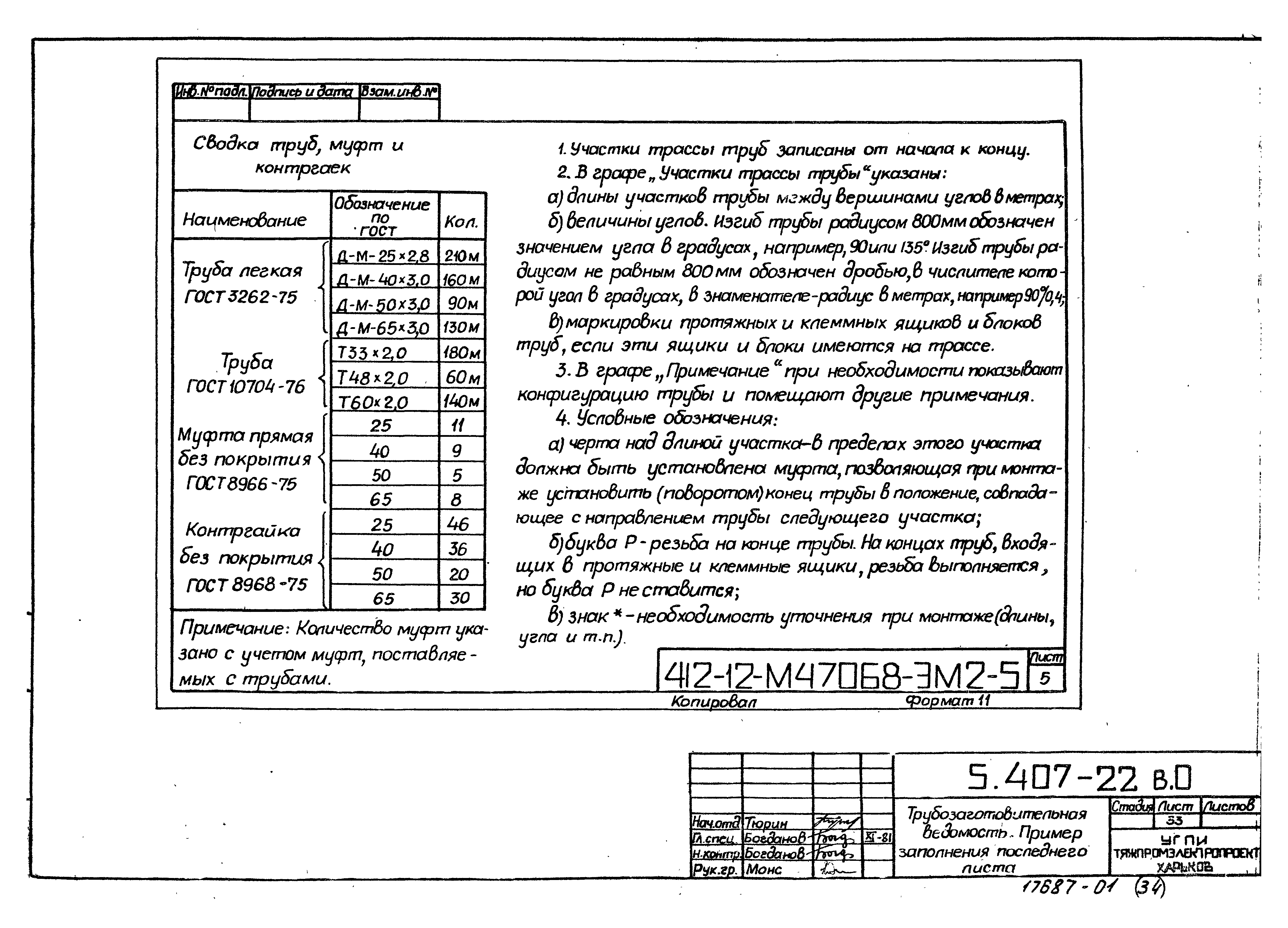

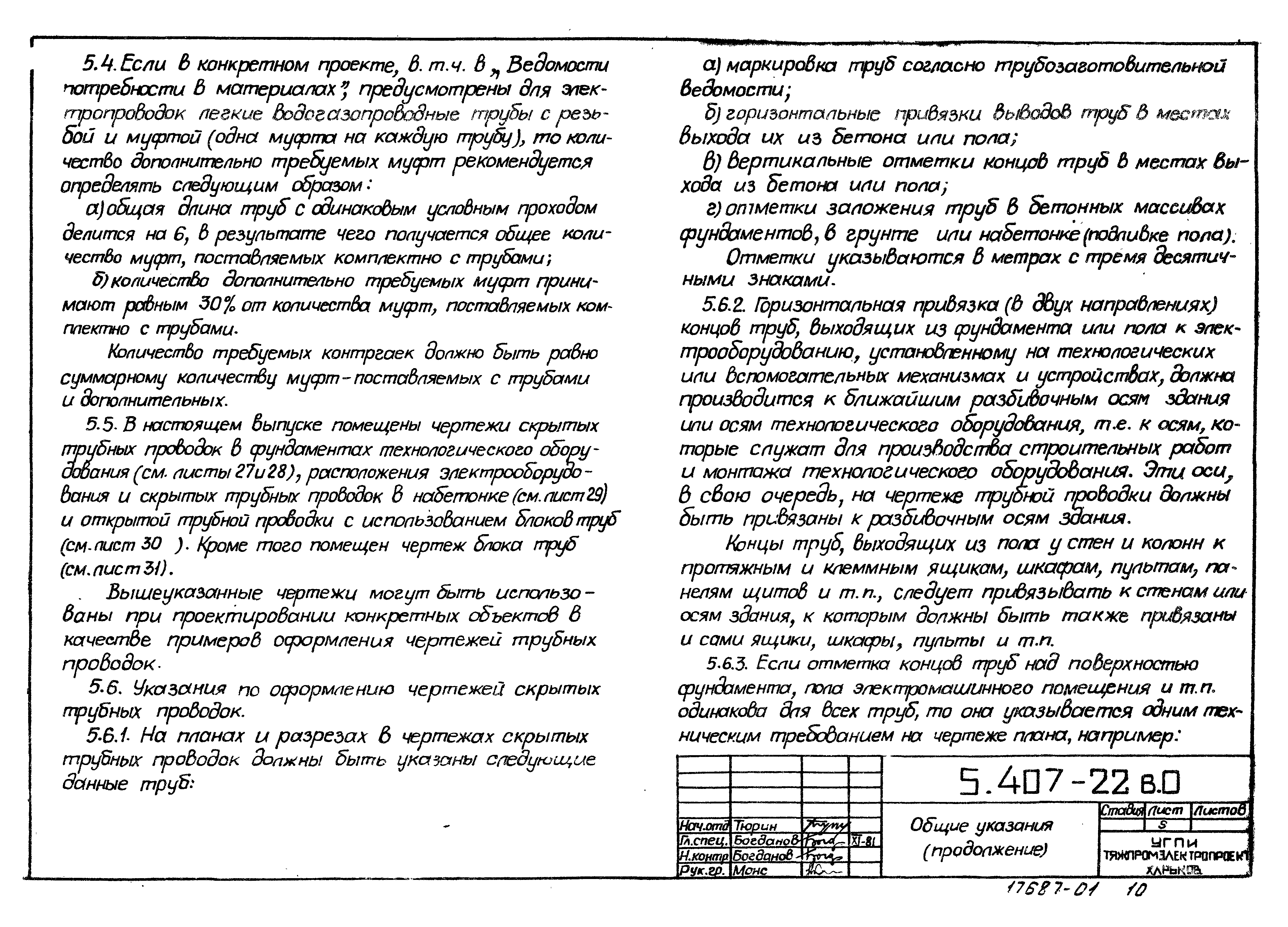

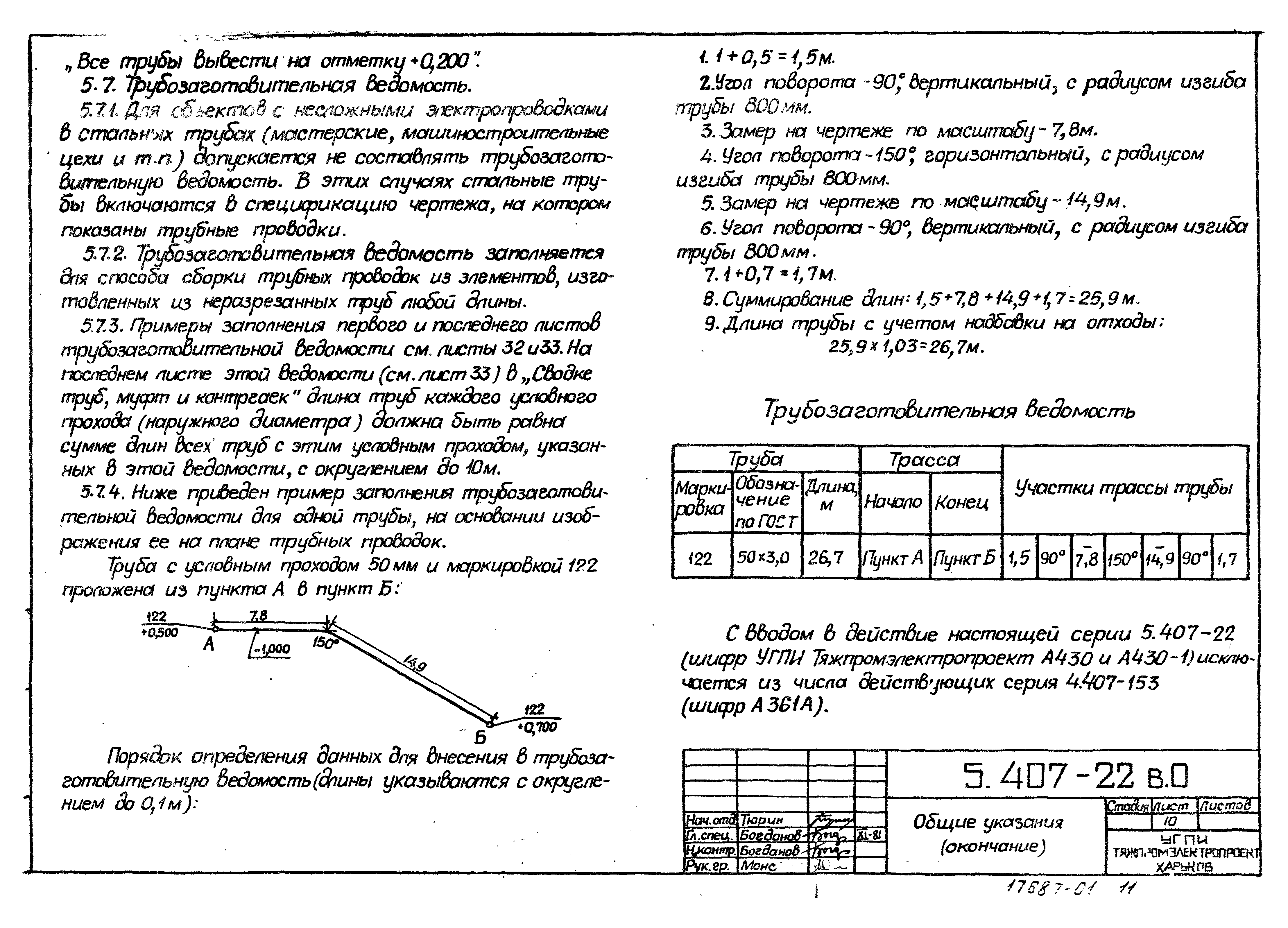

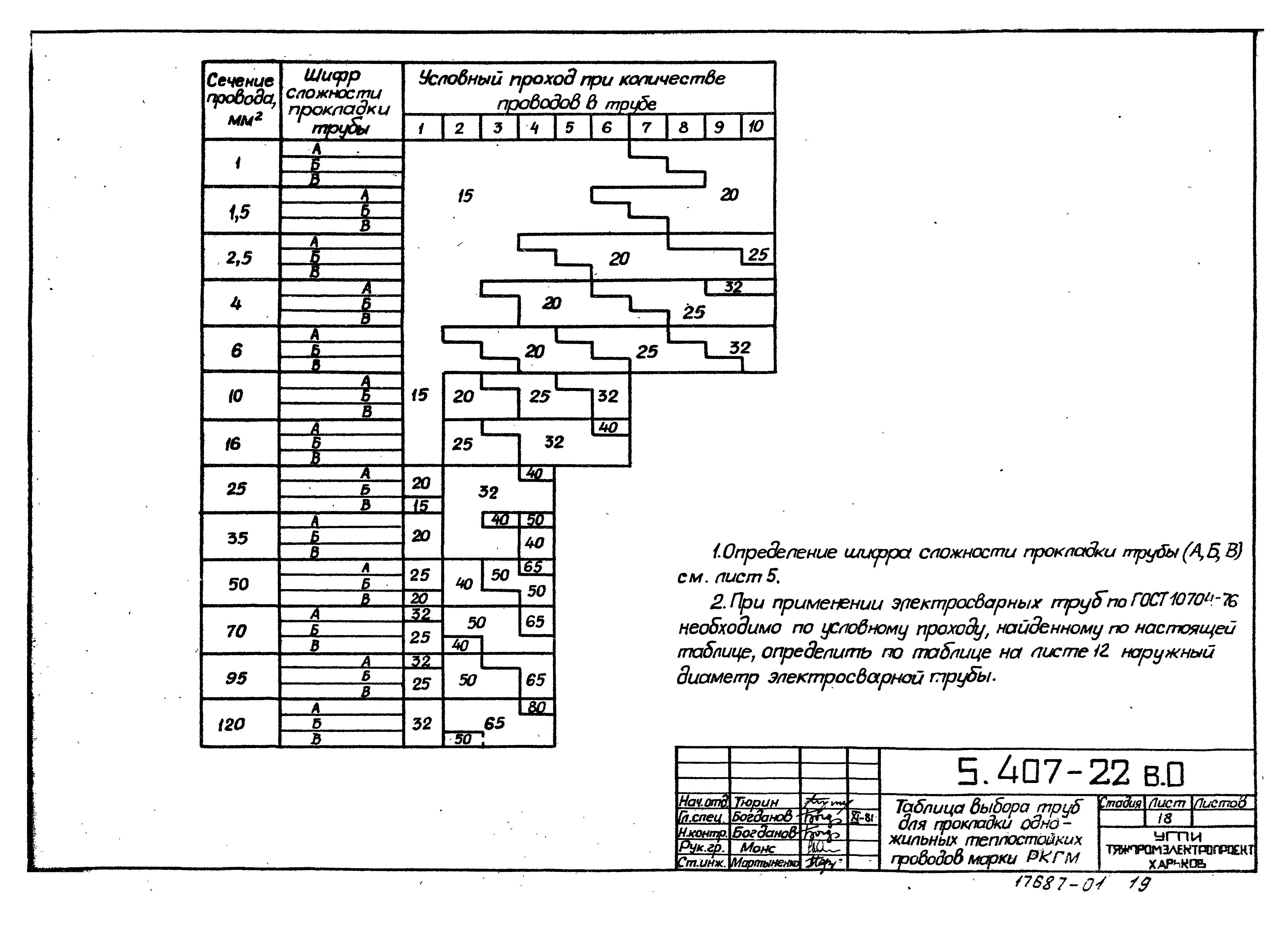

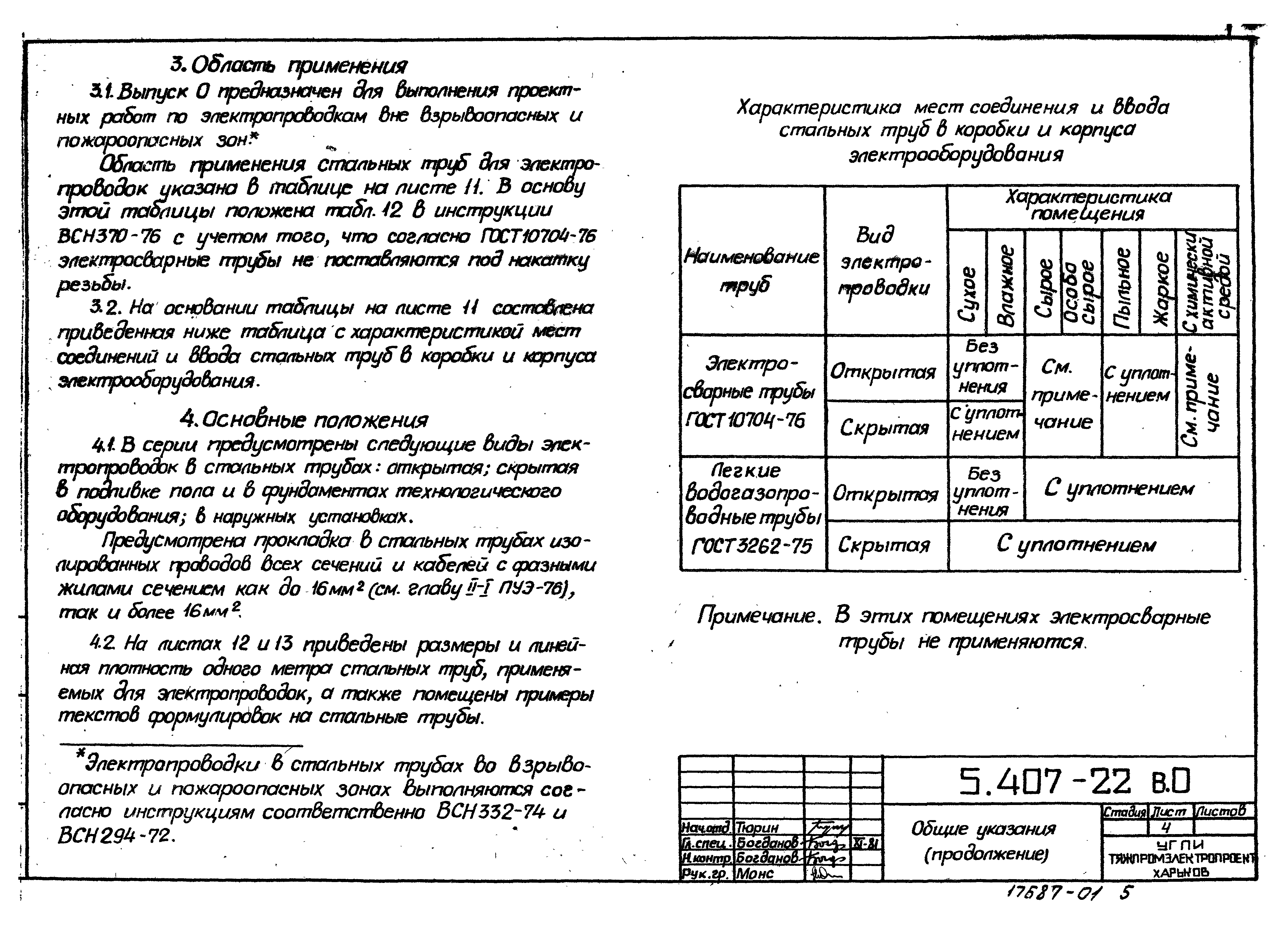

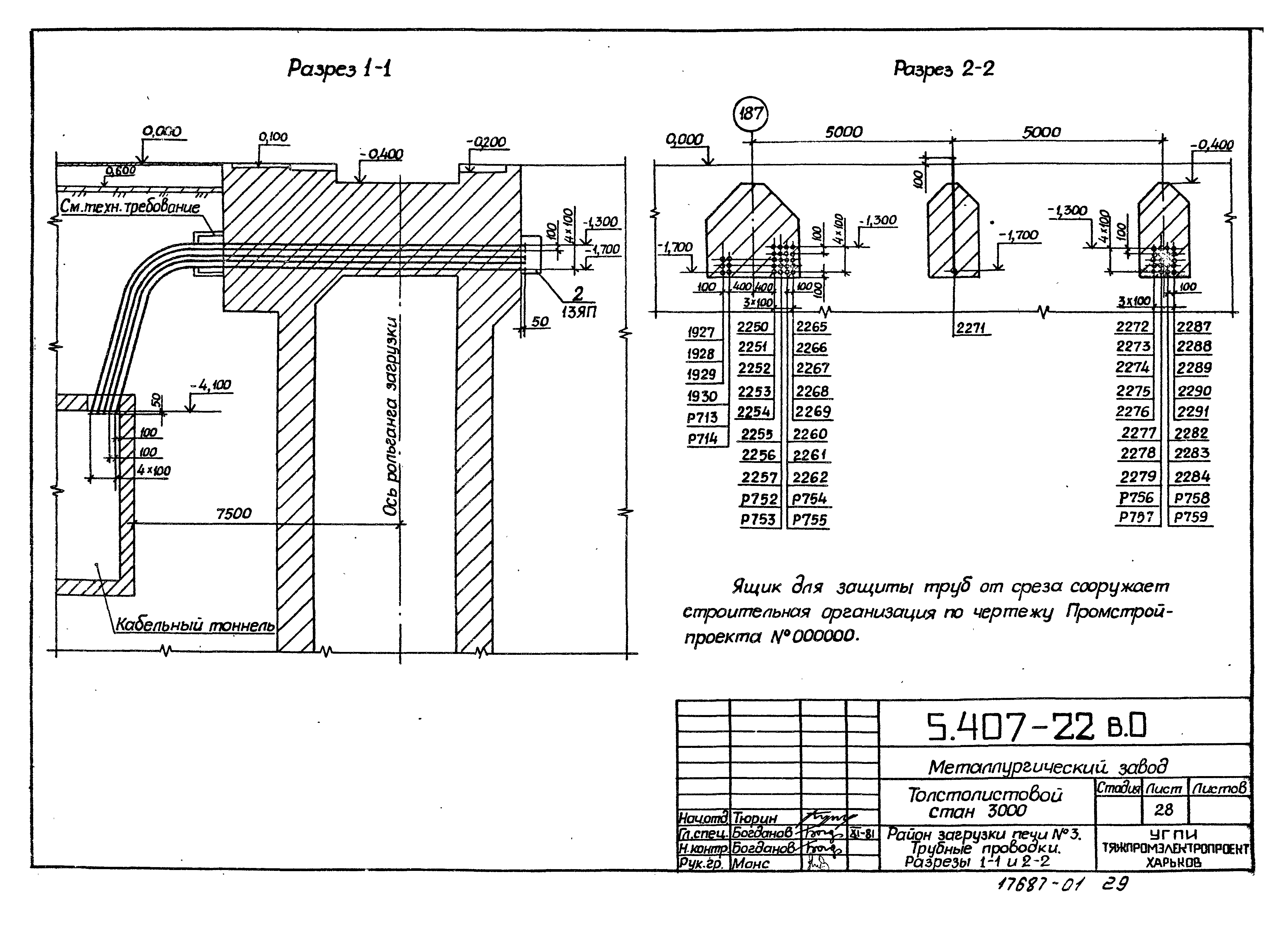

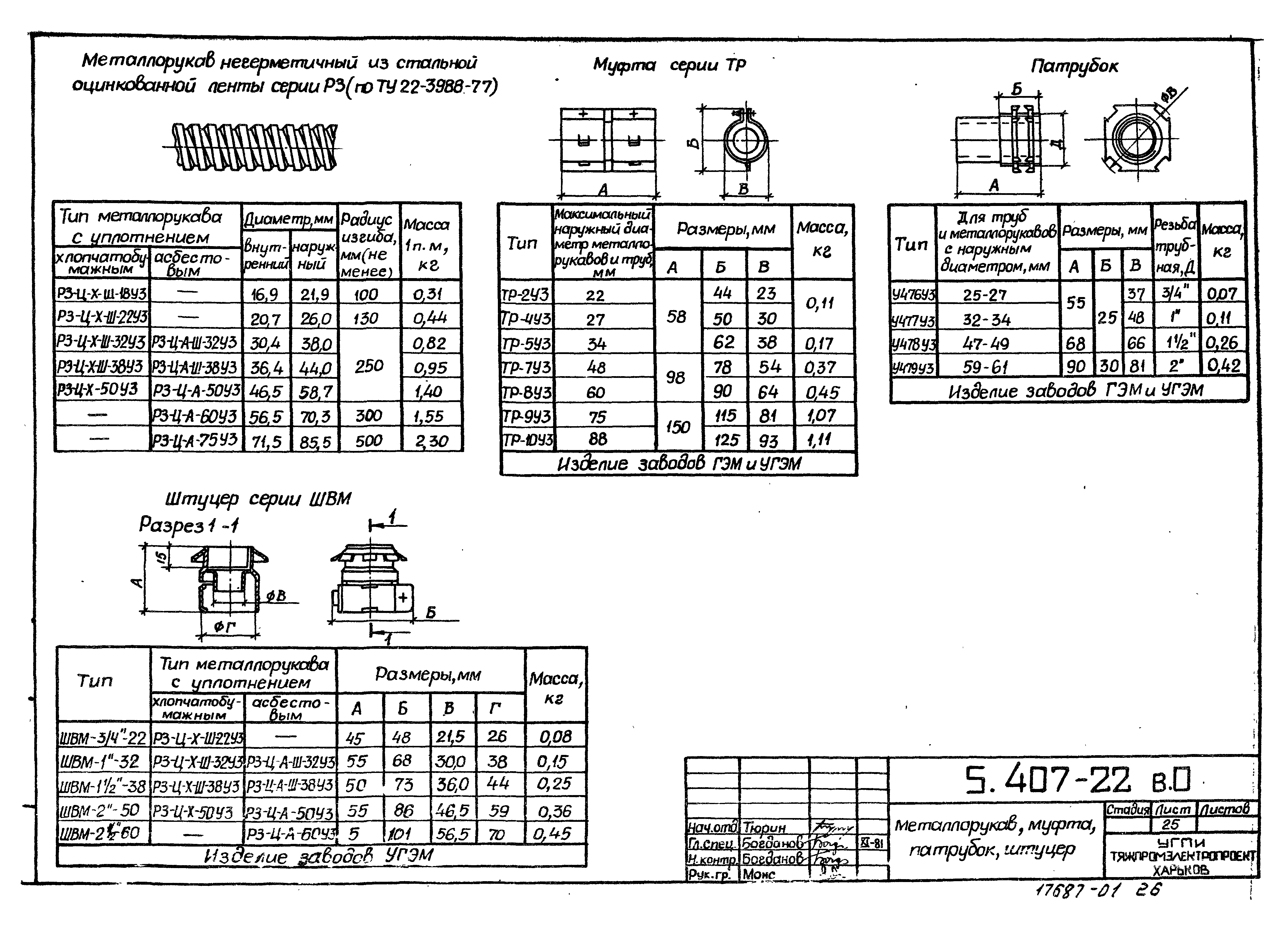

Оглавление:	Содержание Общие указания Область применения стальных труб для прокладки кабелей и проводов Трубы стальные, применяемые для электропроводок Выбор труб для прокладки проводов и кабелей по расчетным формулам Выбор труб для прокладки кабелей с однопроволочными алюминиевыми жилами Таблицы выбора труб для прокладки проводов Таблица выбора труб для прокладки одножильных теплостойких проводов марки РКГМ Таблицы выбора труб для прокладки силовых небронированных кабелей Таблицы выбора труб для прокладки контрольных небронированных кабелей Выбор труб для прокладки бронированных кабелей Защита блока стальных труб электропроводки при выходе из фундамента в грунт. Строительное задание. Примеры Защита стальных труб электропроводки на переходе через температурный и деформационный швы. Строительное задание. Примеры Ввод гибкий, гайка установочная заземляющая, втулка, заглушка трубная Металлорукав, муфта, патрубок, штуцер Скобы, накладка и хомутик Металлургический завод. Толстолистовой стан 3000. Район загрузки печи №3. Трубные проводки. План в осях 187 - 189 Металлургический завод. Толстолистовой стан 3000. Район загрузки печи №3. Трубные проводки. Разрезы 1-1 и 2-2 Металлургический завод. Доменная печь №1. Помещение управления электропушкой №1. Расположение электрооборудования и трубные проводки Металлургический завод. Доменная печь №1. Блоки труб от здания колошникового подъемника до поста "Б" Блок труб Б-5 Трубозаготовительная ведомость. Пример заполнения первого листа Трубозаготовительная ведомость. Пример заполнения последнего листа
Разработан:	УГПИ Тяжпромэлектропроект Минмонтажспецстроя УССР
Утверждён:	16.11.1981 ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI 230)
Чем заменён:	Серия 5.407-150 «Прокладка проводов и кабелей в стальных трубах»
