Скачать ГОСТ Р 55430-2013 Соединения трубопроводов разъемные. Оценка технического состояния и методы испытаний. Безопасность эксплуатации
Дата актуализации: 01.01.2021
ГОСТ Р 55430-2013
Соединения трубопроводов разъемные. Оценка технического состояния и методы испытаний. Безопасность эксплуатации
| Обозначение: | ГОСТ Р 55430-2013 |
| Обозначение англ: | GOST R 55430-2013 |
| Статус: | введен впервые |
| Название рус.: | Соединения трубопроводов разъемные. Оценка технического состояния и методы испытаний. Безопасность эксплуатации |
| Название англ.: | Detachable pipe joints. Evaluation of technical condition and methods of testing. Operation safety |
| Дата добавления в базу: | 21.05.2015 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.12.2013 |
| Область применения: | Стандарт устанавливает требования, направленные на обеспечение промышленной безопасности, предупреждение аварий, случаев производственного травматизма при эксплуатации разъемных соединений технологических трубопроводов. Стандарт предназначен для обеспечения единого подхода при конструировании, изготовлении, модернизации, ремонте, техническом диагностировании и эксплуатации разъемных соединений технологических трубопроводов на опасных производственных объектах. Область применения стандарта - разъемные соединения стальных технологических трубопроводов с номинальными диаметрами от DN 3 до DN 4000 включительно, на номинальные давления от PN 1 до PN 2500 включительно, температуру среды от минус 196 °С до 700 °С включительно, предназначенных для транспортирования газообразных, парообразных, жидких сред и эксплуатирующихся на опасных производственных объектах. |

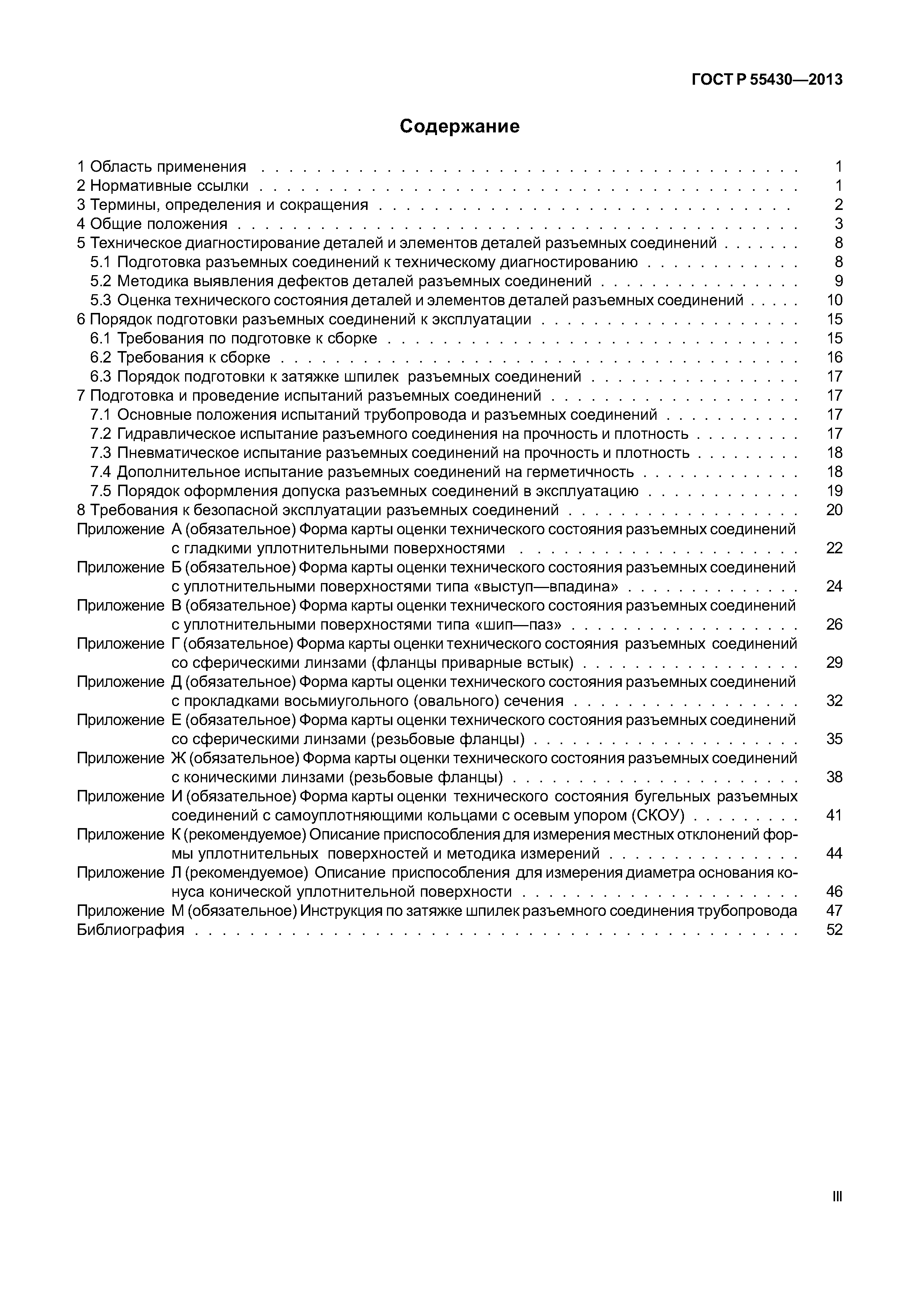

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие положения 5 Техническое диагностирование деталей и элементов деталей разъемных соединений 5.1 Подготовка разъемных соединений к техническому диагностированию 5.2 Методика выявления дефектов деталей разъемных соединений 5.3 Оценка технического состояния деталей и элементов деталей разъемных соединений 6 Порядок подготовки разъемных соединений к эксплуатации 6.1 Требования по подготовке к сборке 6.2 Требования к сборке 6.3 Порядок подготовки к затяжке шпилек разъемных соединений 7 Подготовка и проведение испытаний разъемных соединений 7.1 Основные положения испытаний трубопровода и разъемных соединений 7.2 Гидравлическое испытание разъемного соединения на прочность и плотность 7.3 Пневматическое испытание разъемных соединений на прочность и плотность 7.4 Дополнительное испытание разъемных соединений на герметичность 7.5 Порядок оформления допуска разъемных соединений в эксплуатацию 8 Требования к безопасной эксплуатации разъемных соединений Приложение А (обязательное) Форма карты оценки технического состояния разъемных соединений с гладкими уплотнительными поверхностями Приложение Б (обязательное) Форма карты оценки технического состояния разъемных соединений с уплотнительными поверхностями типа "выступ—впадина" Приложение В (обязательное) Форма карты оценки технического состояния разъемных соединений с уплотнительными поверхностями типа "шип—паз" Приложение Г (обязательное) Форма карты оценки технического состояния разъемных соединений со сферическими линзами (фланцы приварные встык) Приложение Д (обязательное) Форма карты оценки технического состояния разъемных соединений с прокладками восьмиугольного (овального) сечения Приложение Е (обязательное) Форма карты оценки технического состояния разъемных соединений со сферическими линзами (резьбовые фланцы) Приложение Ж (обязательное) Форма карты оценки технического состояния разъемных соединений с коническими линзами (резьбовые фланцы) Приложение И (обязательное) Форма карты оценки технического состояния бугельных разъемных соединений с самоуплотняющими кольцами с осевым упором (СКОУ) Приложение К (рекомендуемое) Описание приспособления для измерения местных отклонений формы уплотнительных поверхностей и методика измерений Приложение Л (рекомендуемое) Описание приспособления для измерения диаметра основания конуса конической уплотнительной поверхности Приложение М (обязательное) Инструкция по затяжке шпилек разъемного соединения трубопровода Библиография |
| Разработан: | ВНИИНМАШ НП СЦ НАСТХОЛ |
| Утверждён: | 14.05.2013 Федеральное агентство по техническому регулированию и метрологии (103-ст) |
| Издан: | Стандартинформ (2015 г. ) |
| Нормативные ссылки: |
|
ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения»
