Скачать ГОСТ Р 55136-2012 Машины электрические вращающиеся. Часть 25. Руководство по конструкции и характеристикам машин переменного тока, специально предназначенных для питания от преобразователей

Дата актуализации: 01.01.2021

ГОСТ Р 55136-2012

Машины электрические вращающиеся. Часть 25. Руководство по конструкции и характеристикам машин переменного тока, специально предназначенных для питания от преобразователей

Обозначение: ГОСТ Р 55136-2012
Обозначение англ: GOST R 55136-2012
Статус:отменен
Название рус.:Машины электрические вращающиеся. Часть 25. Руководство по конструкции и характеристикам машин переменного тока, специально предназначенных для питания от преобразователей
Название англ.:Rotating electrical machines. Part 25. Guidance for the design and performance of a.c. motors specifically designed for converter supply
Дата добавления в базу:21.05.2015
Дата актуализации:01.01.2021
Дата введения:01.06.2014
Дата окончания срока действия:01.06.2019
Область применения:Объектом стандартизации являются особенности проектирования и характеристики электрических машин переменного тока, предназначенных для питания от преобразователей, параметры соответствия и взаимодействие между двигателем и преобразователем, включая правила монтажа и установки.
Оглавление:1 Область применения
2 Нормативные ссылки
3 Термины и определения
4 Характеристики электропривода
   4.1 Общие положения
   4.2 Информация о системе

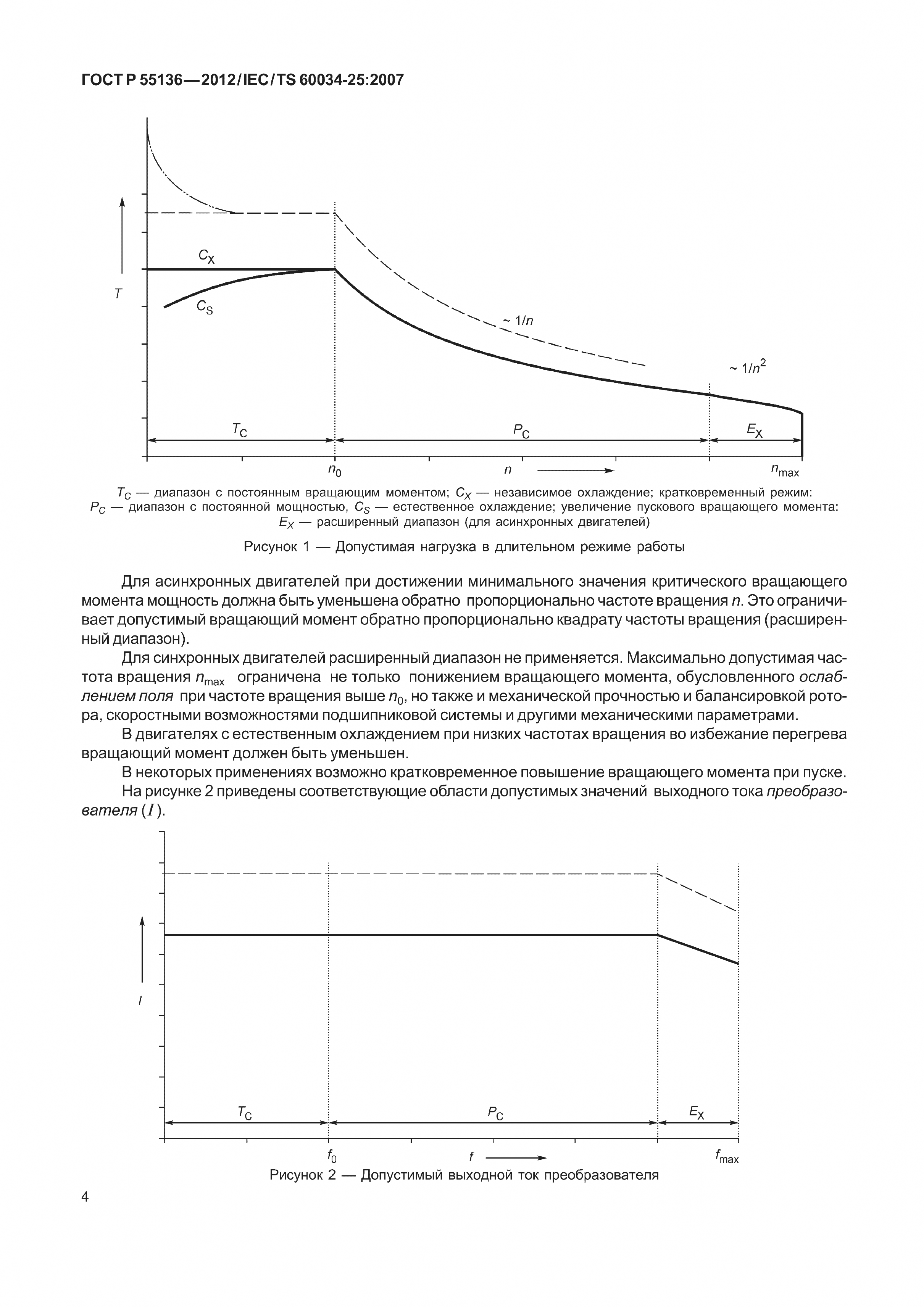

   4.3 Механические характеристики момент — скорость
   4.4 Требования к двигателю
5 Потери в асинхронных двигателях при питании от инверторов напряжения
   5.1 Общие положения
   5.2 Источники дополнительных потерь при питании от инвертора и способы их устранения
   5.3 Уменьшение потерь в двигателе с помощью преобразователя
   5.4 Использование фильтров для снижения дополнительных потерь в двигателе при питании от преобразователя
   5.5 Температура и ресурс
   5.6 Определение коэффициента полезного действия двигателя
6 Шум, вибрация и крутильные колебания
   6.1 Шум
   6.2 Вибрация (без учета крутильных колебаний)

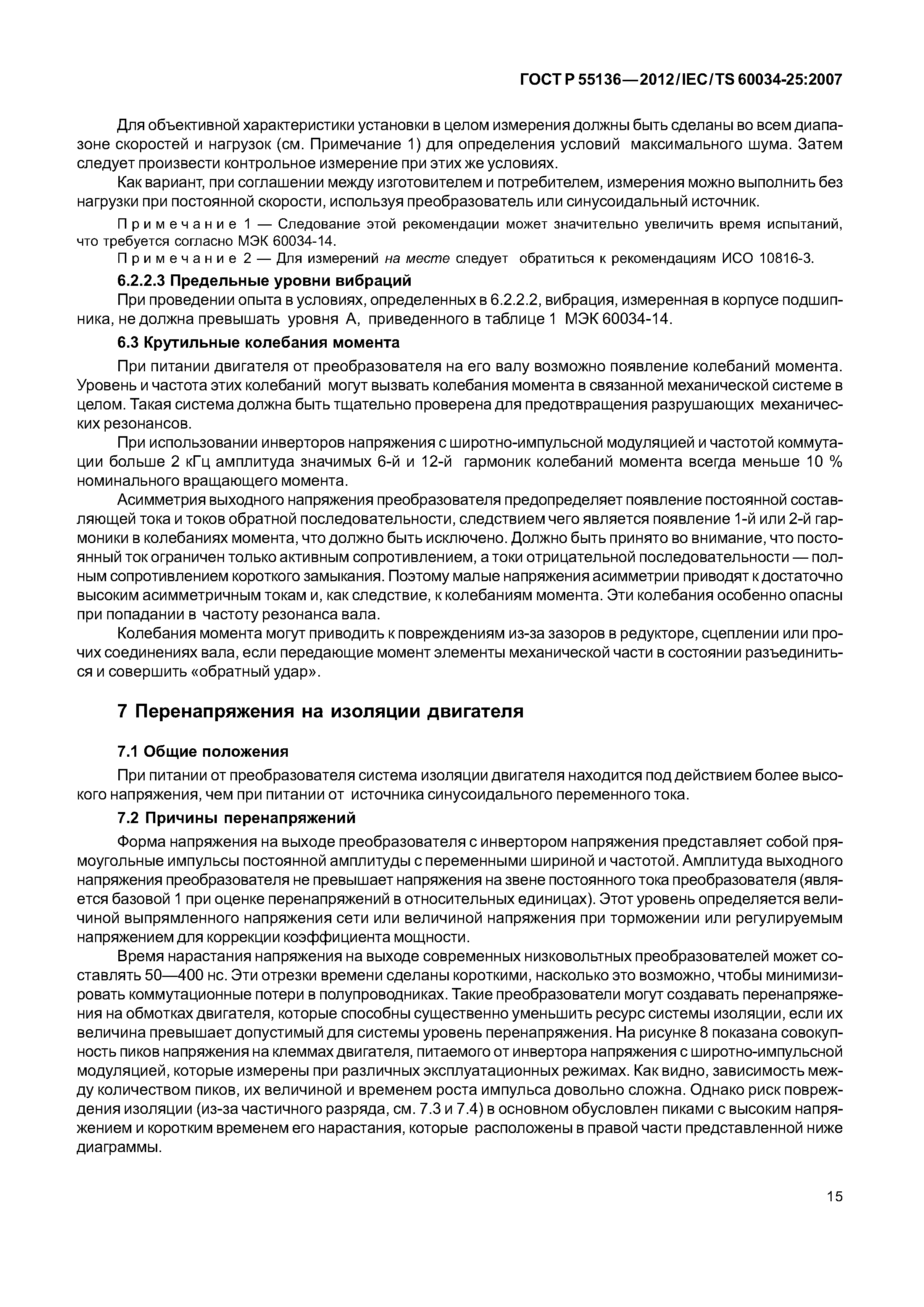

   6.3 Крутильные колебания момента

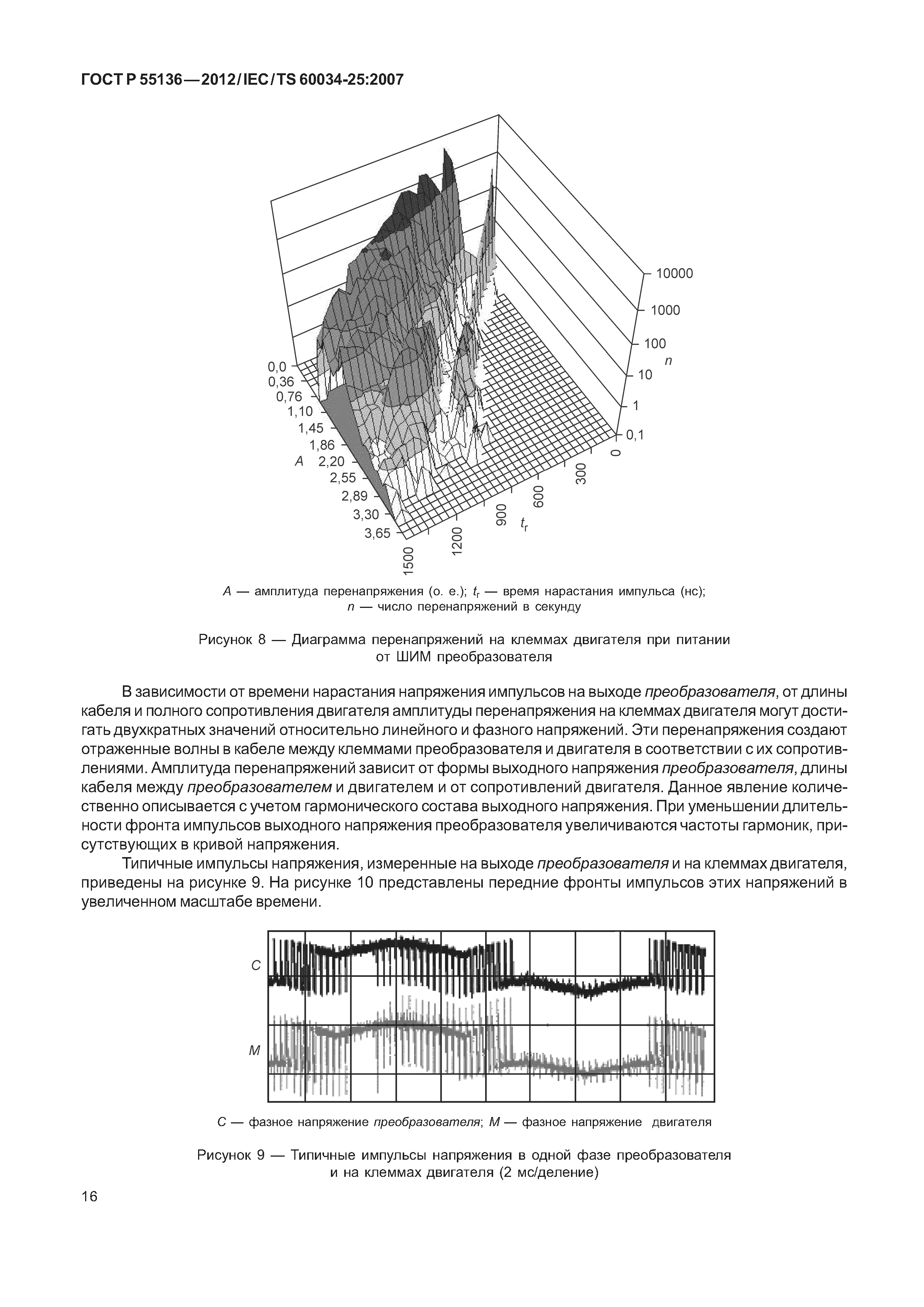

7 Перенапряжения на изоляции двигателя
   7.1 Общие положения
   7.2 Причины перенапряжений

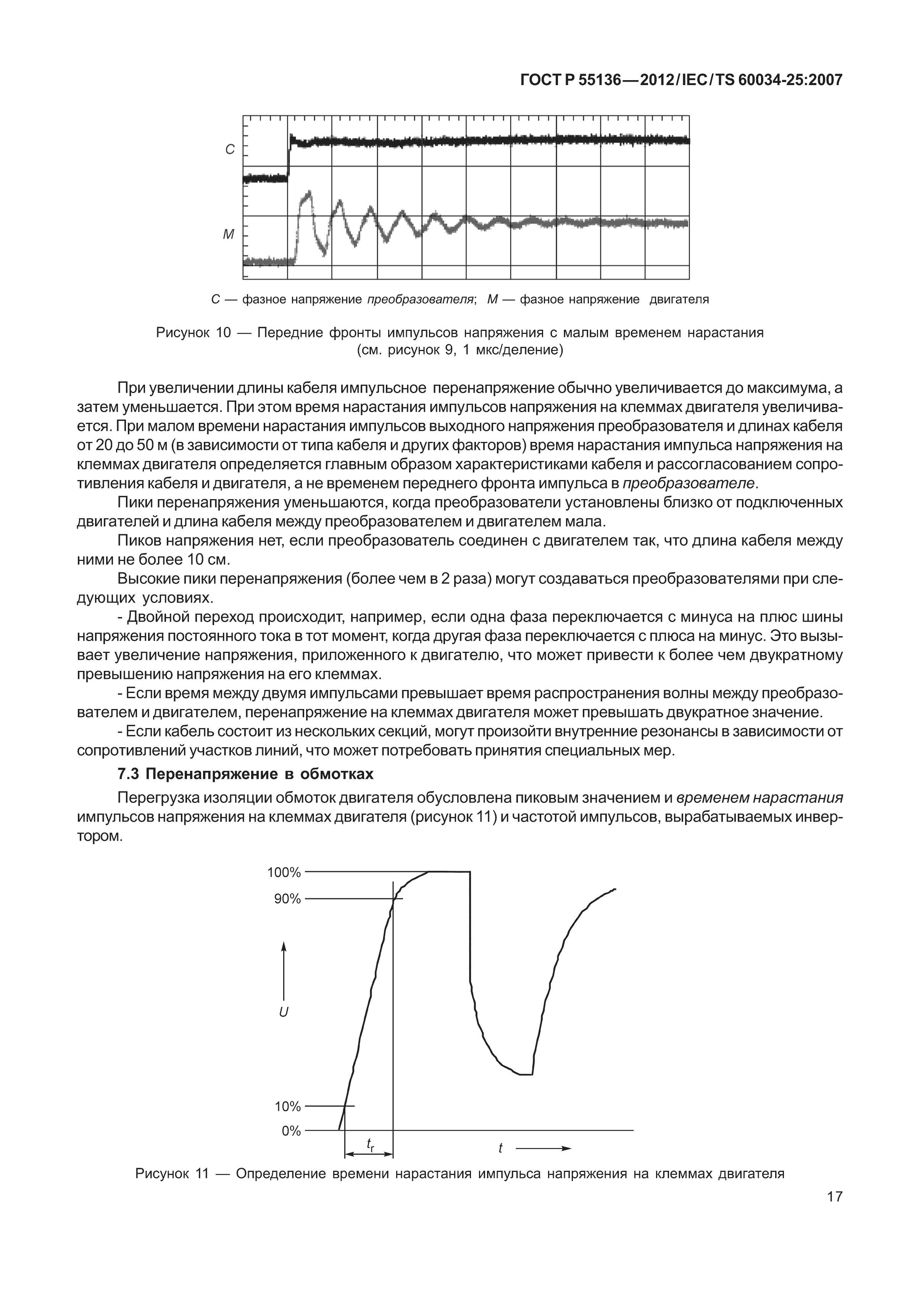

   7.3 Перенапряжение в обмотках
   7.4 Ограничение перегрузки изоляции
   7.5 Обязательства
   7.6 Особенности преобразователя
   7.7 Методы уменьшения напряжения
   7.8 Выбор двигателя

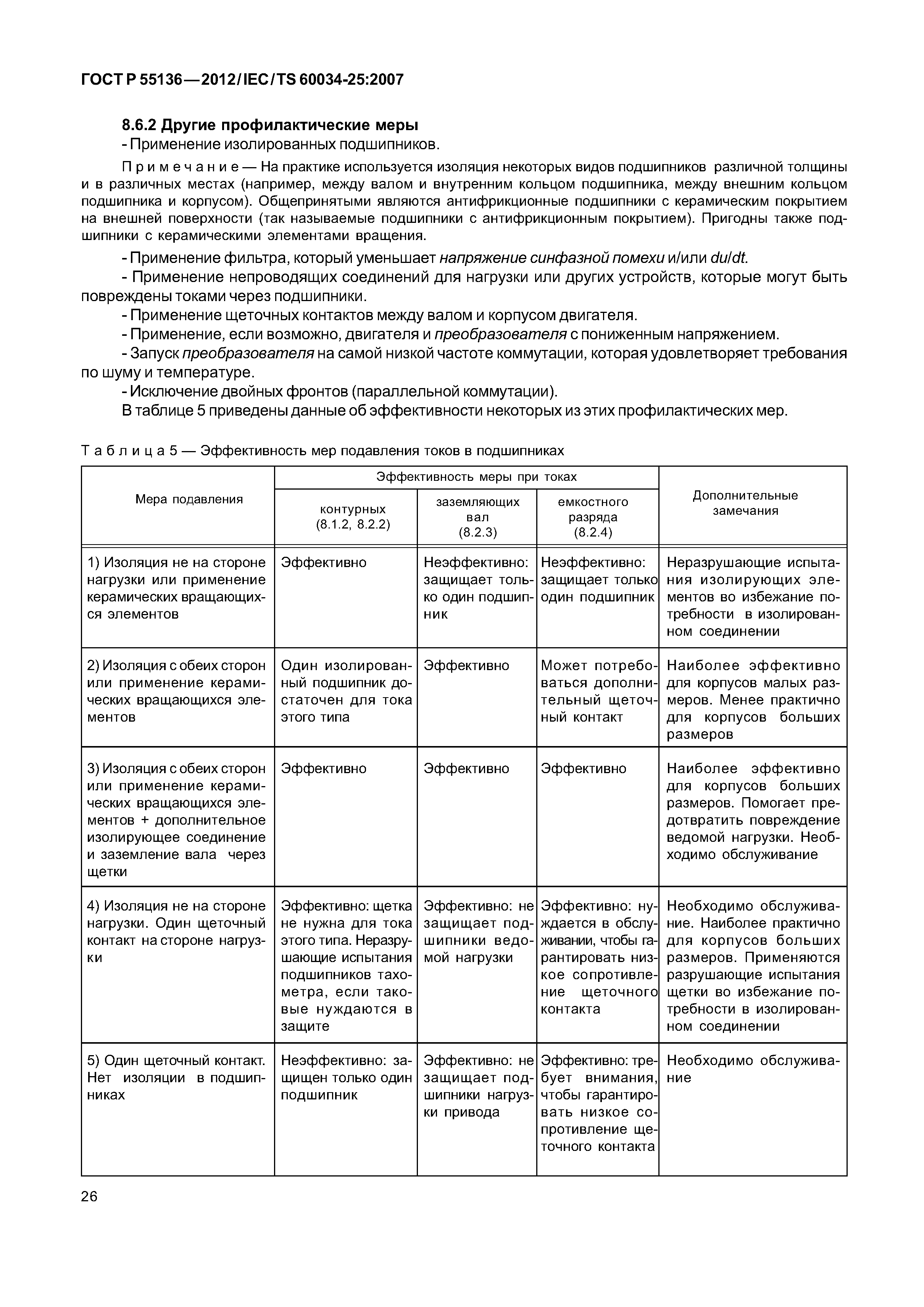

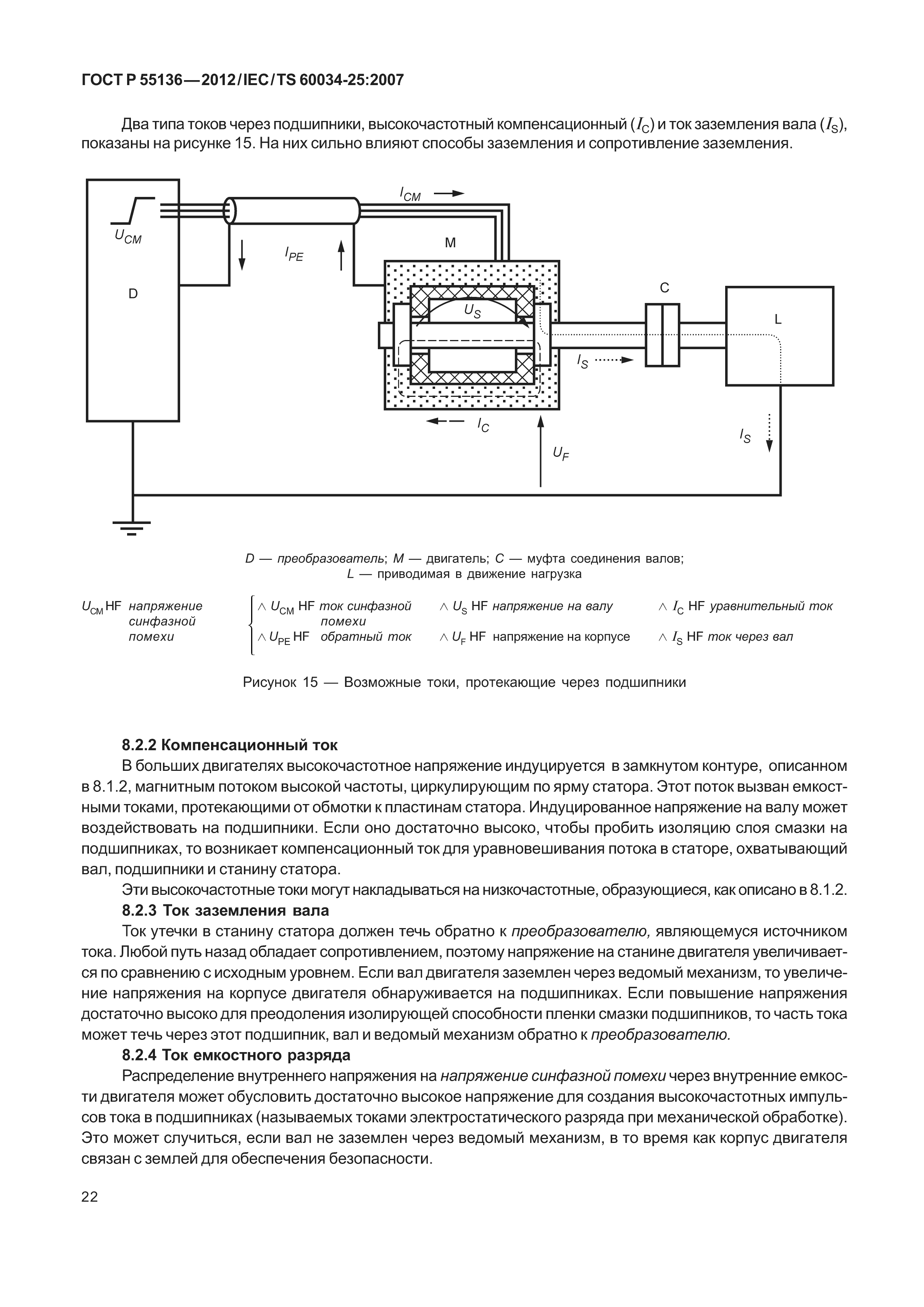

8 Токи через подшипники

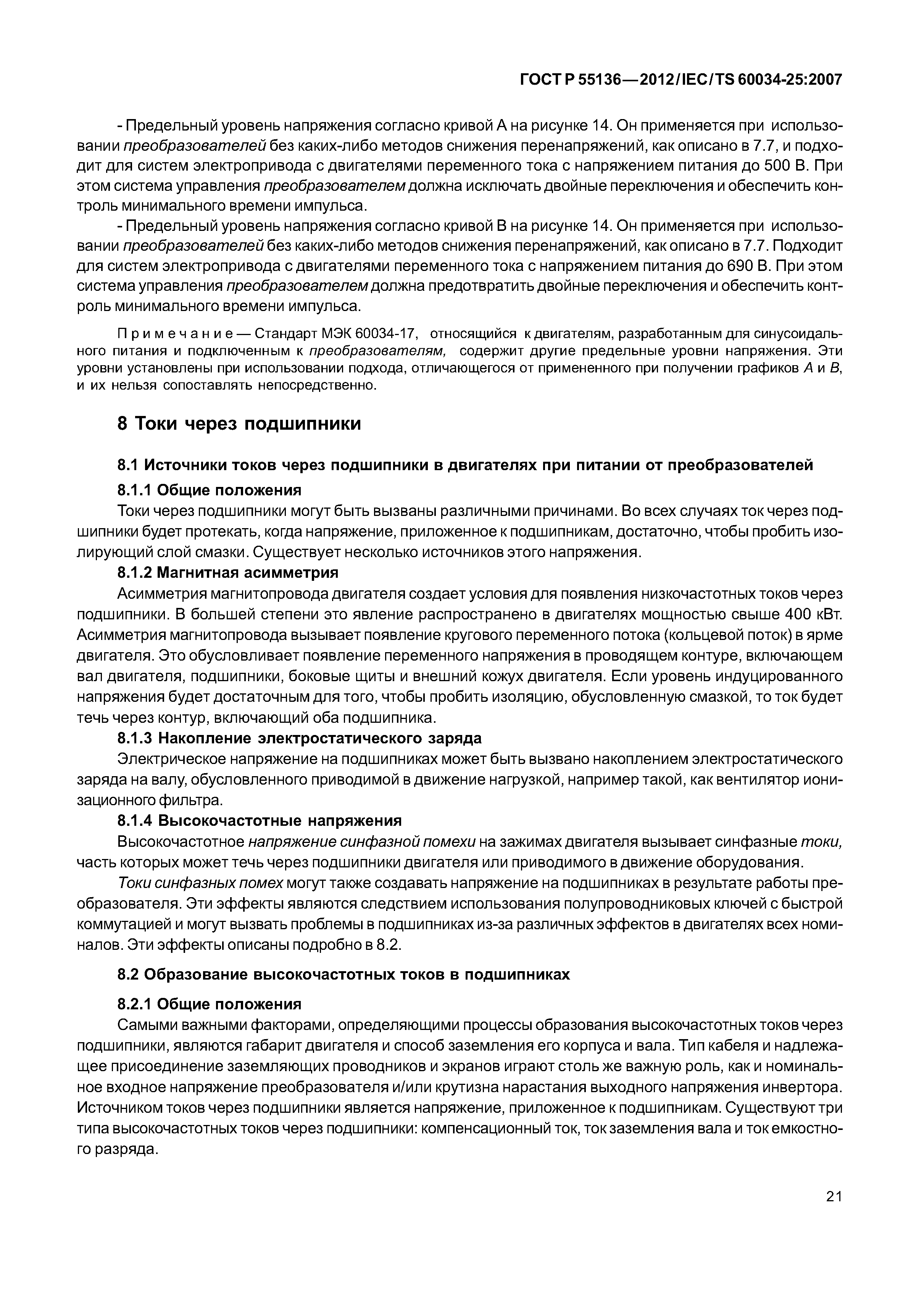

   8.1 Источники токов через подшипники в двигателях при питании от преобразователей
   8.2 Образование высокочастотных токов в подшипниках

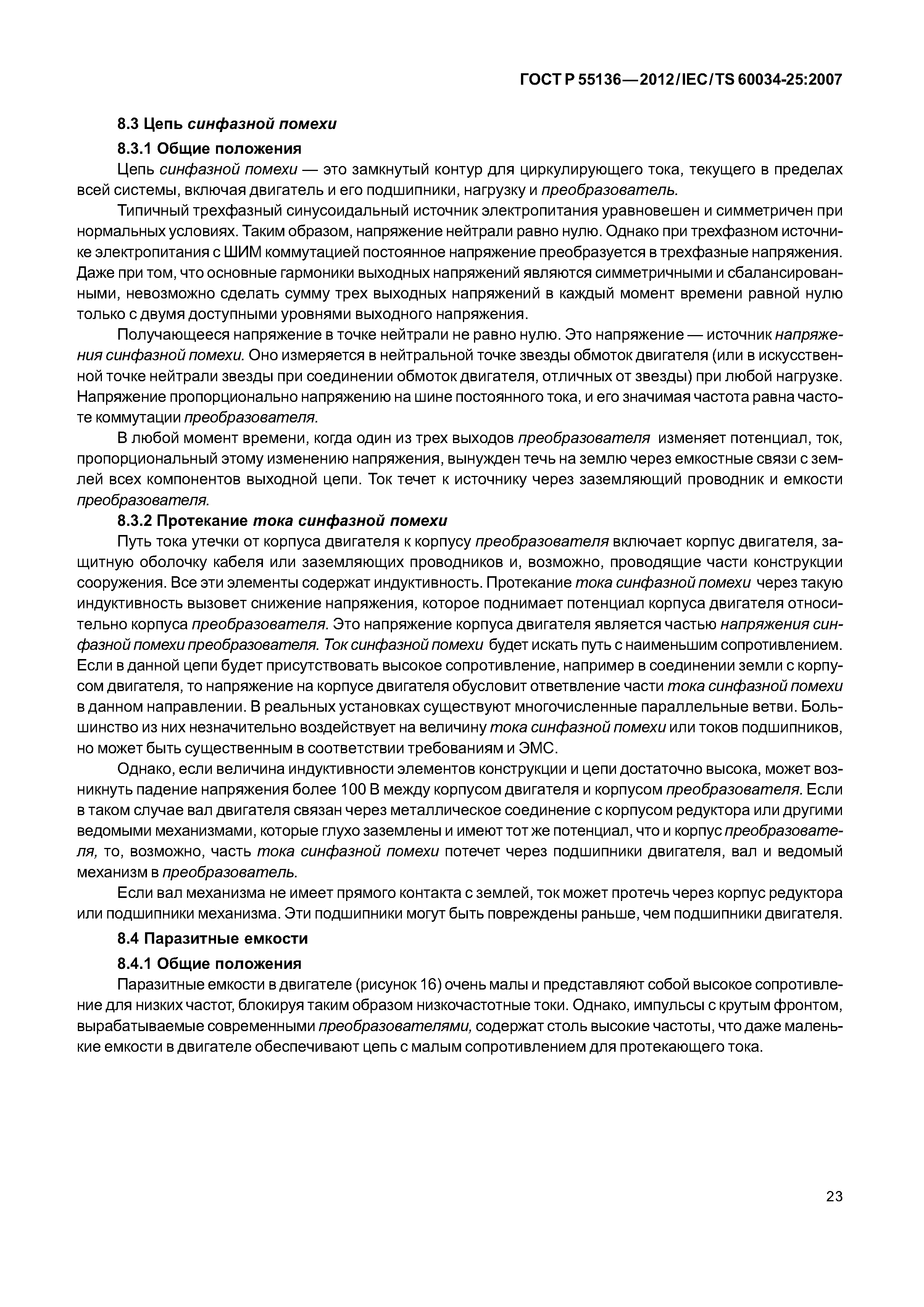

   8.3 Цепь синфазной помехи
   8.4 Паразитные емкости
   8.5 Последствия больших токов в подшипниках

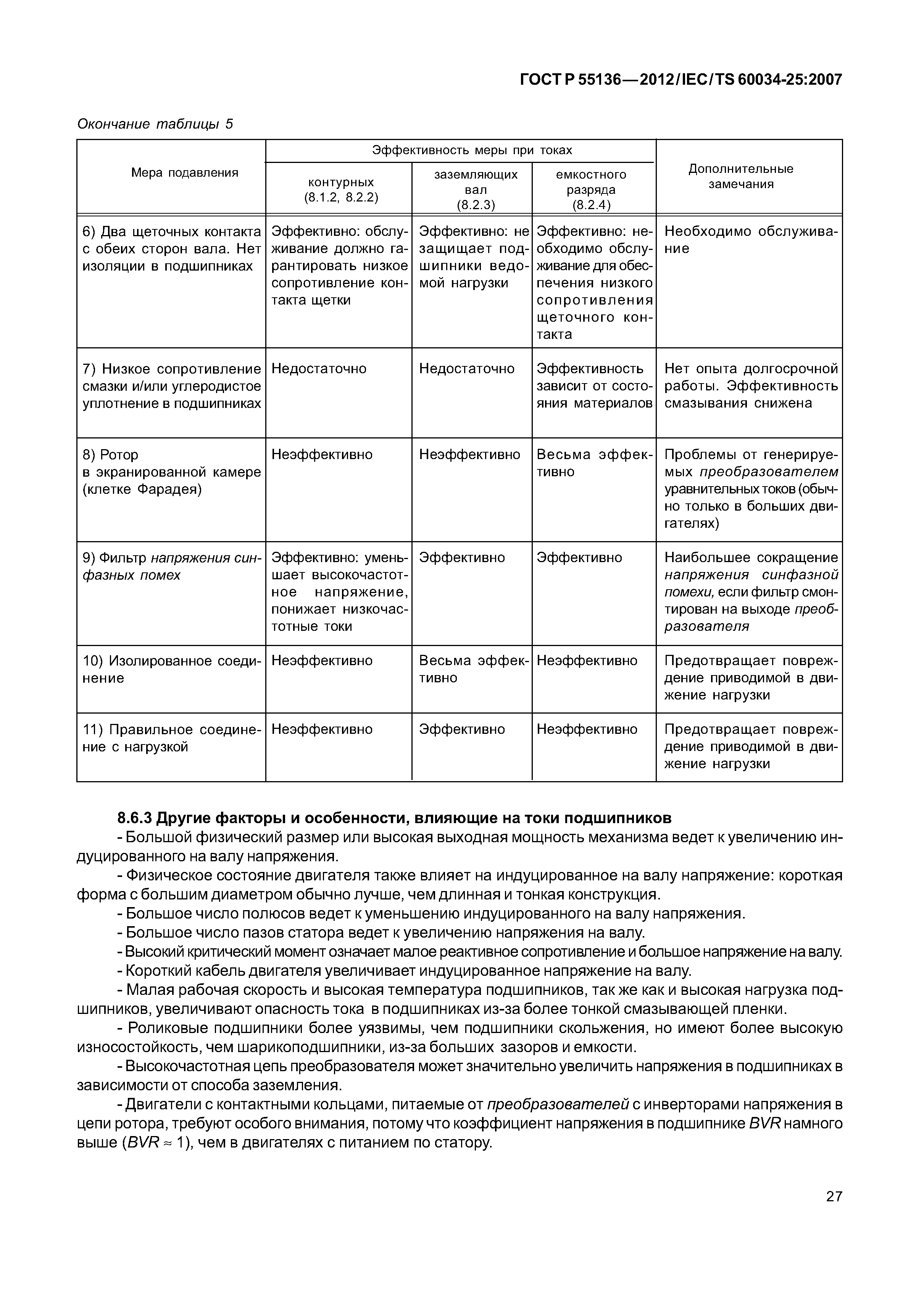

   8.6 Предотвращение повреждений от высокочастотных токов в подшипниках

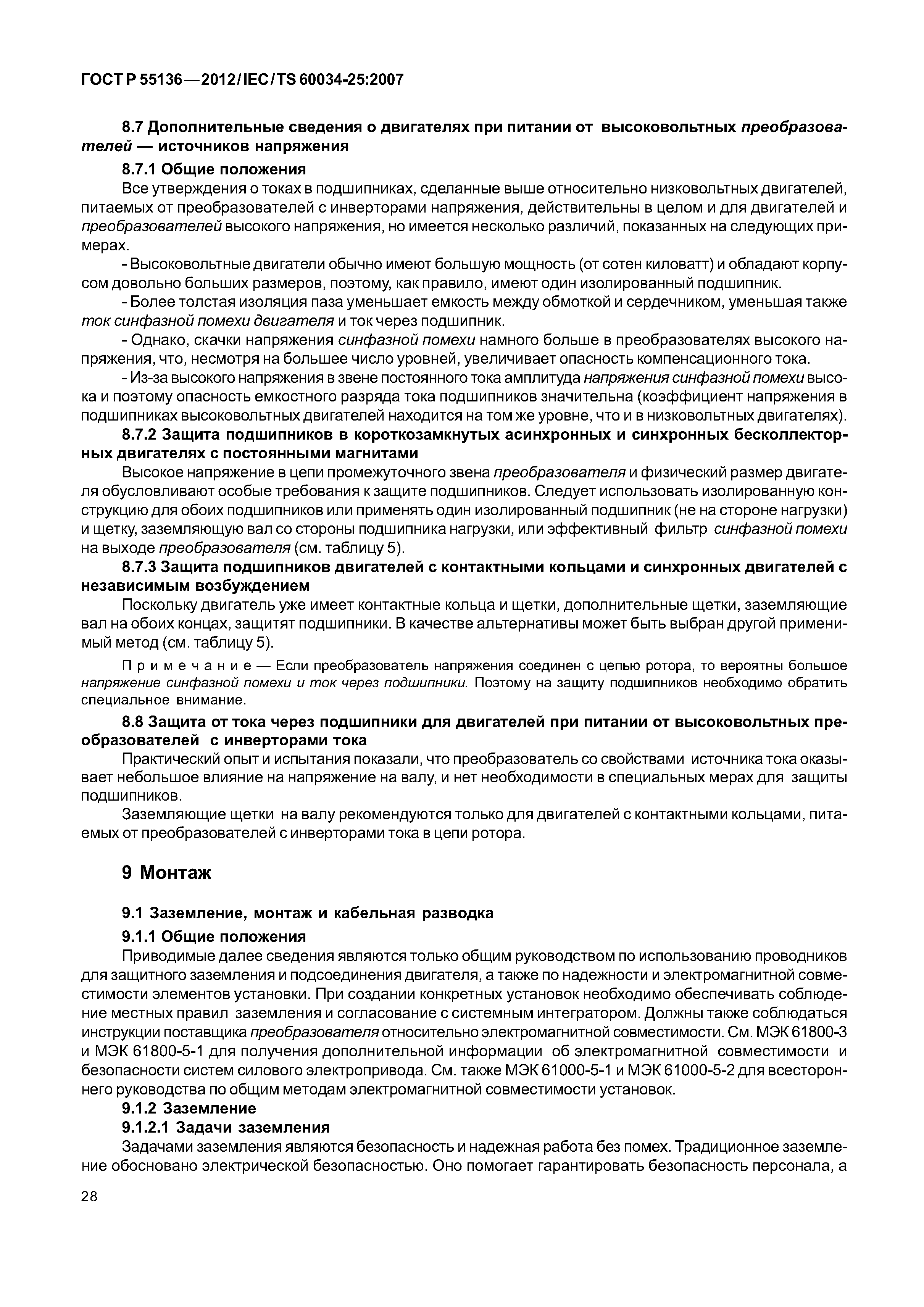

   8.7 Дополнительные сведения о двигателях при питании от высоковольтных преобразователей источников напряжения
   8.8 Защита от тока через подшипники для двигателей при питании от высоковольтных преобразователей с инверторами тока
9 Монтаж

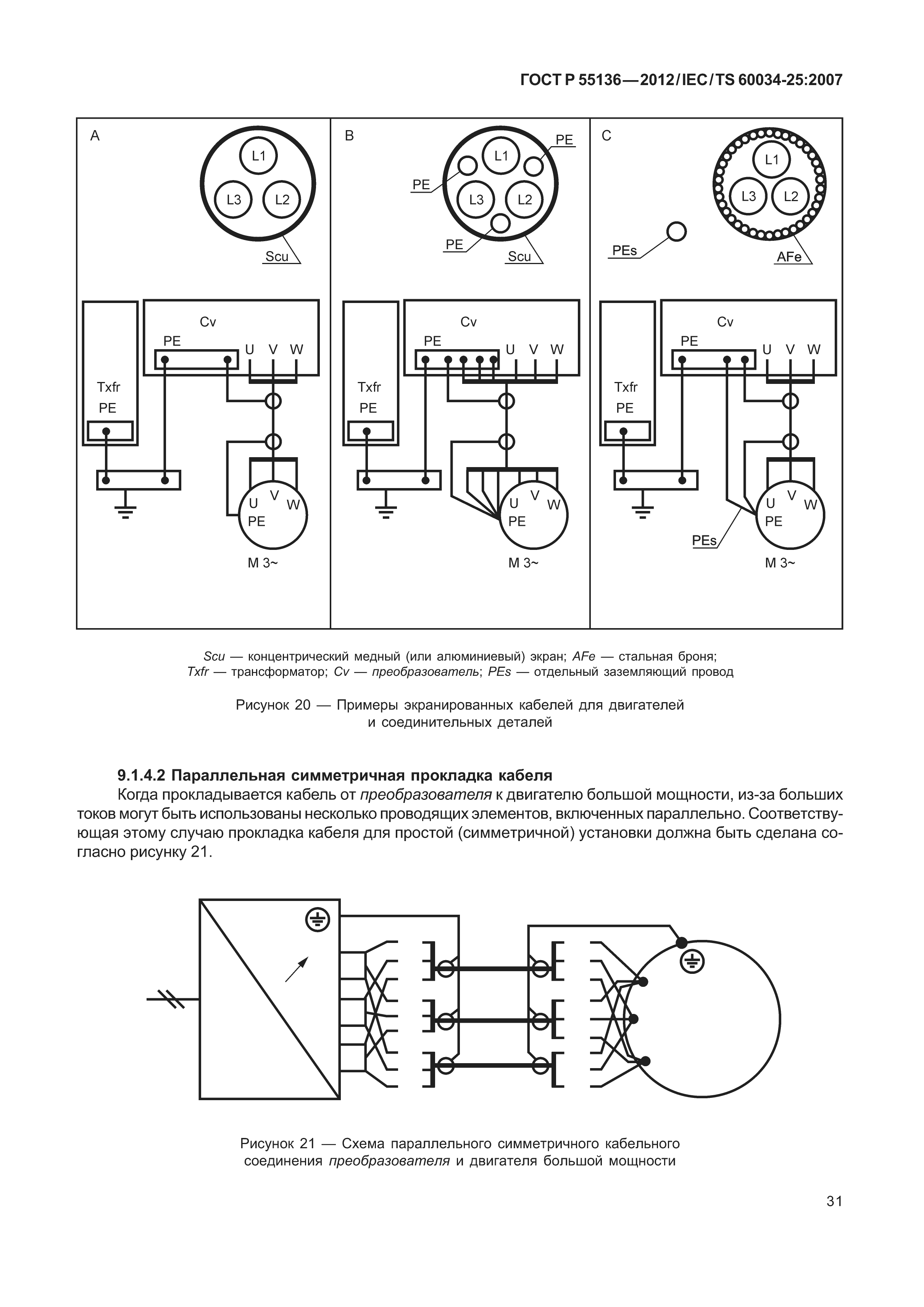

   9.1 Заземление, монтаж и кабельная разводка
   9.2 Реакторы и фильтры
   9.3 Интегрированные двигатели (конструктивно объединенные с преобразователем)
10 Специфика синхронных двигателей с постоянными магнитами при питании от преобразователей инверторами напряжения
   10.1 Характеристики системы
   10.2 Потери и их воздействия
   10.3 Шум, вибрация и крутильные колебания
   10.4 Электрическое воздействие на изоляцию двигателя
   10.5 Токи через подшипники
   10.6 Специфика постоянных магнитов

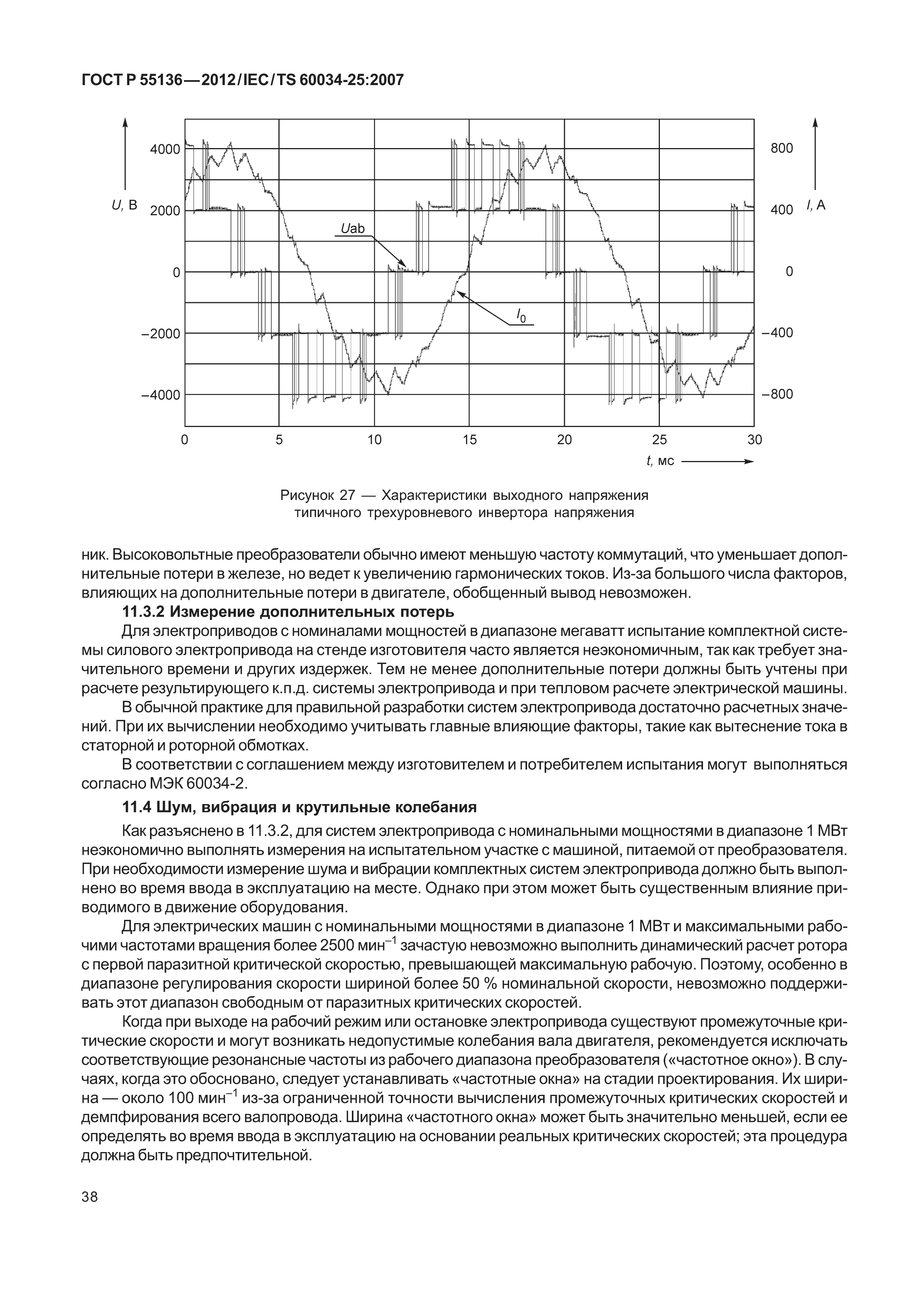

11 Специфика асинхронных двигателей с короткозамкнутым ротором при питании от высоковольтных преобразователей с инверторами напряжения
   11.1 Общие положения
   11.2 Характеристики системы
   11.3 Потери и их воздействие
   11.4 Шум, вибрация и крутильные колебания
   11.5 Электрические нагрузки на изоляцию двигателя
   11.6 Токи через подшипники
12 Специфика синхронных двигателей при питании от преобразователей с инверторами напряжения
   12.1 Характеристики системы
   12.2 Потери и их воздействие
   12.3 Шум, вибрация и крутильные колебания
   12.4 Электрические перенапряжения в изоляции двигателя
   12.5 Токи через подшипники

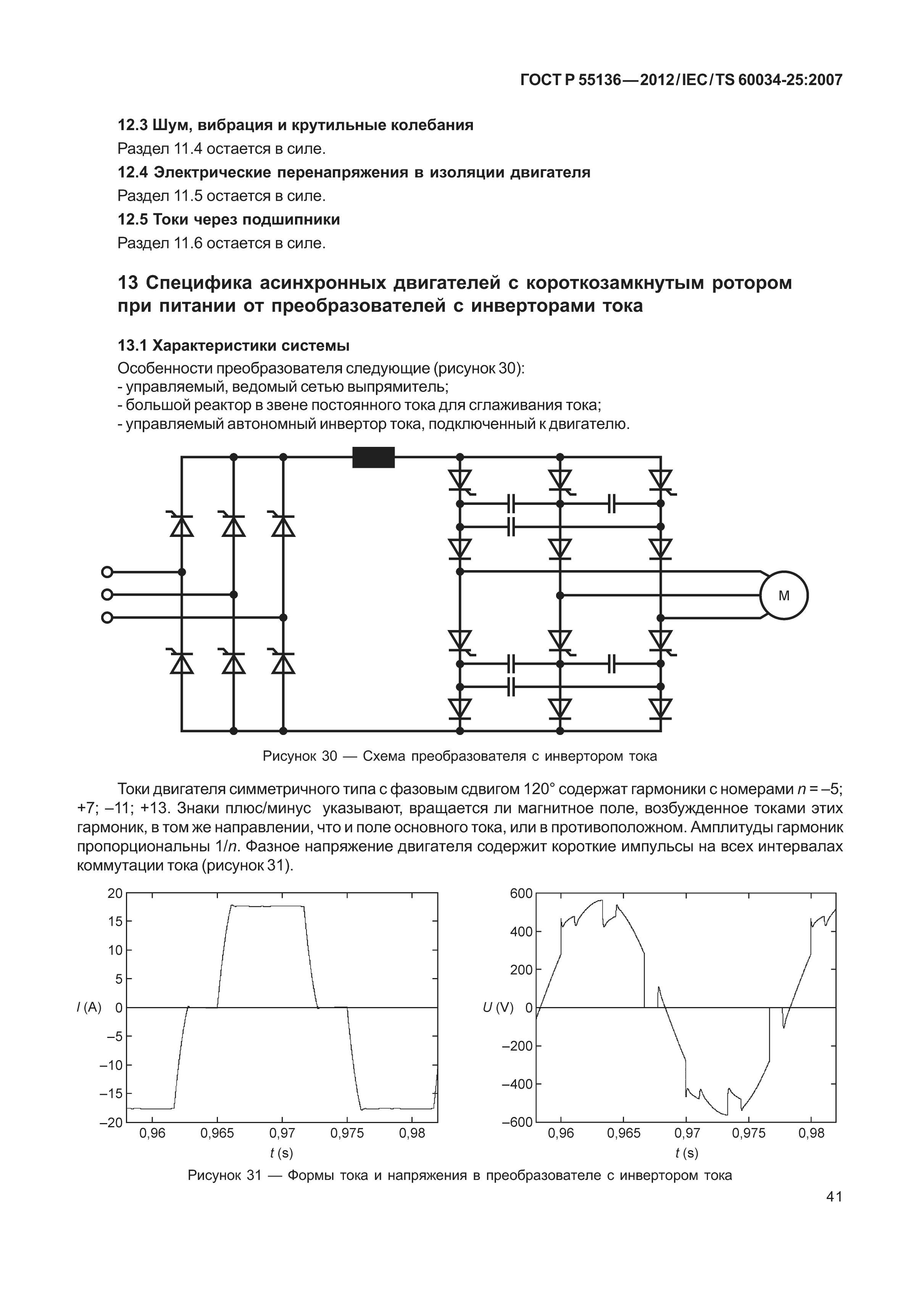

13 Специфика асинхронных двигателей с короткозамкнутым ротором при питании от преобразователей с инверторами тока
   13.1 Характеристики системы
   13.2 Потери и их воздействие
   13.3 Шум, вибрация и крутильные колебания
   13.4 Электрические перенапряжения в изоляции двигателя
   13.5 Токи через подшипники
   13.6 Специфика шестифазных асинхронных короткозамкнутых двигателей
14 Специфика синхронных двигателей при питании от инверторов тока
   14.1 Особенности системы
   14.2 Потери и их воздействие
   14.3 Шум, вибрация и крутильные колебания
   14.4 Электрические перенапряжения в изоляции двигателя
   14.5 Токи через подшипники
15 Специфика асинхронных двигателей при питании от преобразователей с ШИМ-инверторами тока
   15.1 Характеристики системы
   15.2 Потери и их воздействие
   15.3 Шум, вибрация и крутильные колебания
   15.4 Электрические перенапряжения в изоляции двигателя
   15.5 Токи через подшипники
16 Другие системы двигатель — преобразователь
   16.1 Питание двигателя от циклоконвертора
   16.2 Асинхронные двигатели с фазным ротором при питании от преобразователей с инвертором тока

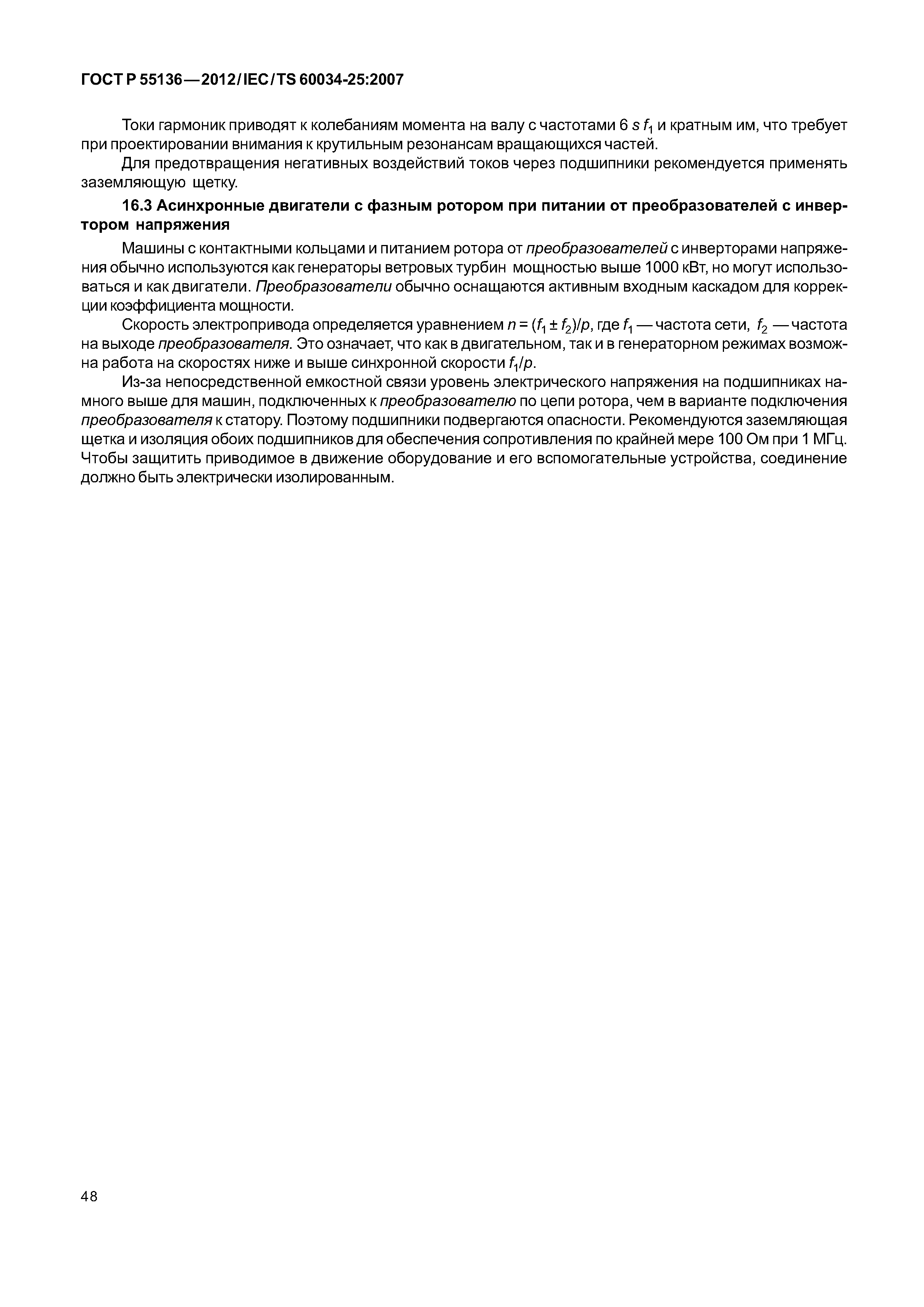

   16.3 Асинхронные двигатели с фазным ротором при питании от преобразователей с инвертором напряжения
Приложение А (обязательное) Характеристики преобразователей

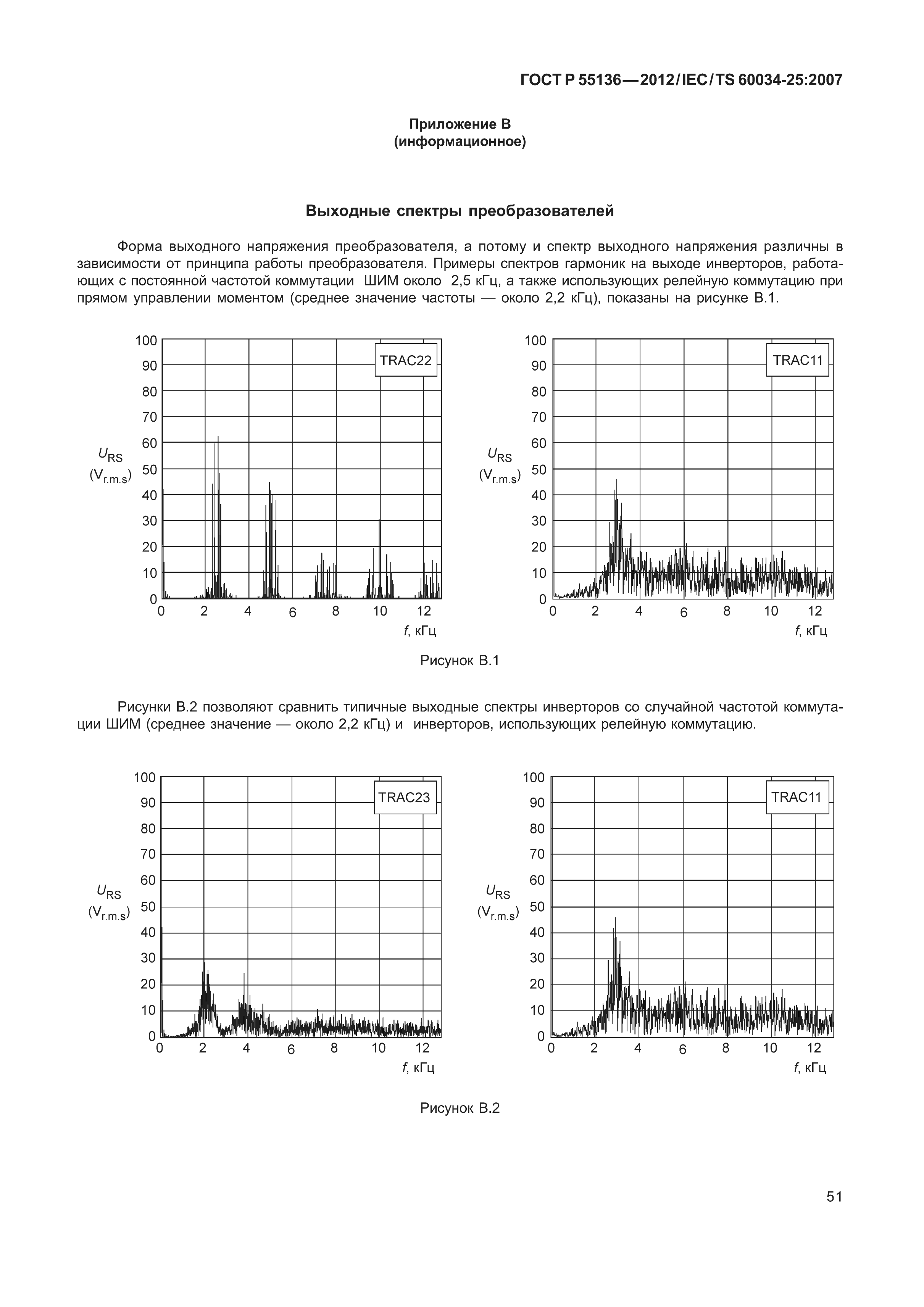

Приложение В (информационное) Выходные спектры преобразователей
Приложение С (информационное) Увеличение шума при питании от преобразователя
Библиография
Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации
Разработан: ВНИИНМАШ
ФГБОУ ВПО НИУ МЭИ
Утверждён:23.11.2012 Федеральное агентство по техническому регулированию и метрологии (1108-ст)
Издан: Стандартинформ (2014 г. )
