Скачать ГОСТ Р ИСО 17641-2-2012 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
Дата актуализации: 01.01.2021

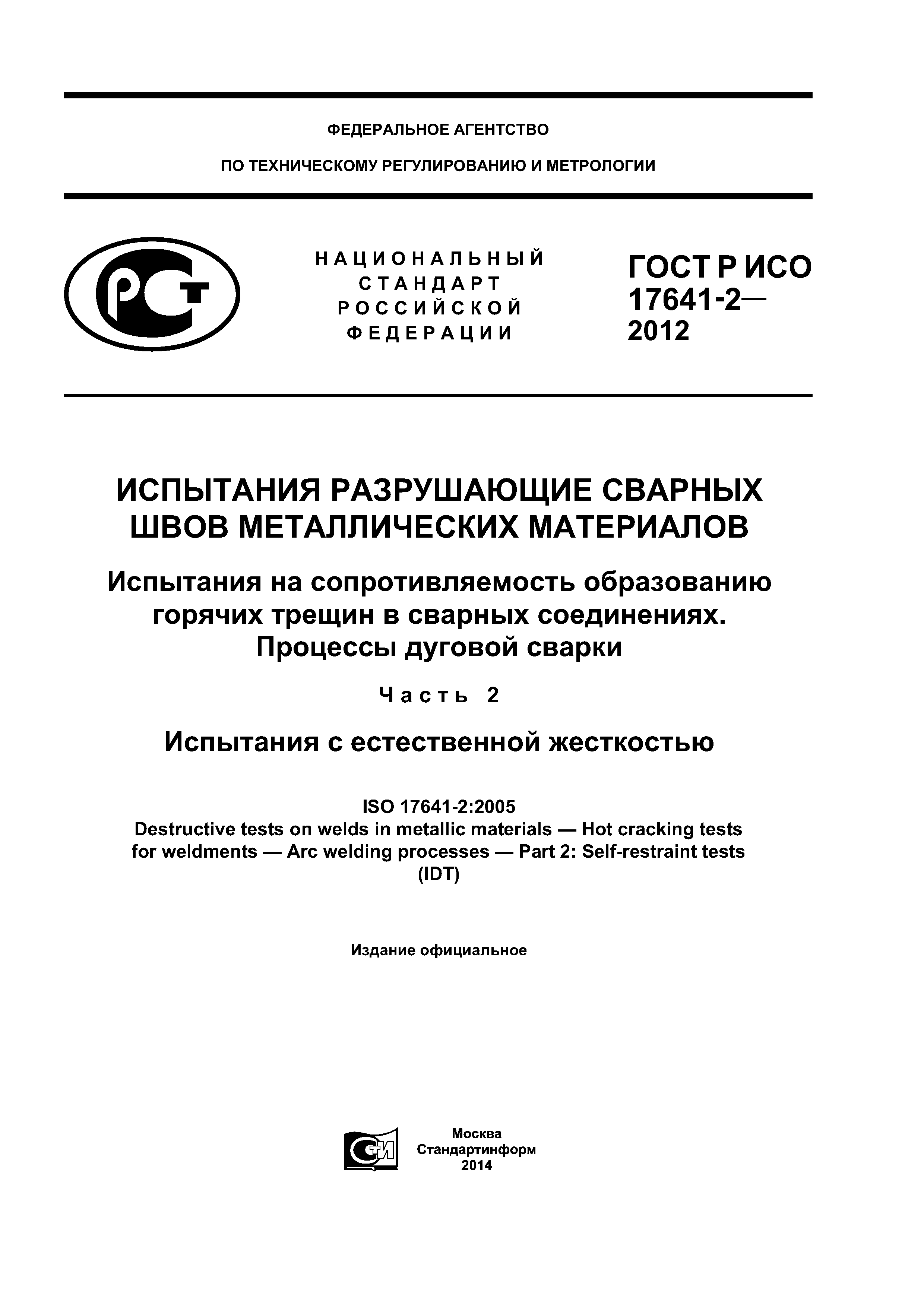

ГОСТ Р ИСО 17641-2-2012
Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
| Обозначение: | ГОСТ Р ИСО 17641-2-2012 |
| Обозначение англ: | GOST R ISO 17641-2-2012 |
| Статус: | введен впервые |
| Название рус.: | Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию горячих трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью |
| Название англ.: | Destructive tests on welds in metallic materials. Hot cracking tests for weldments. Arc welding processes. Part 2. Self-restraint tests |
| Дата добавления в базу: | 01.10.2014 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.01.2014 |
| Область применения: | Стандарт устанавливает требования к образцам и процедуры, которые следует выполнять при испытании сварных соединений с естественной жесткостью на сопротивляемость образованию горячих трещин. Описываются следующие испытания: - испытания на сопротивляемость образованию горячих трещин таврового соединения; - испытания на растяжение металла шва; - испытания на продольный изгиб. Испытания предназначены для получения информации о чувствительности металла шва к образованию горячих трещин. Испытания непригодны для оценки основных материалов. Стандарт применяют для металла шва, в первую очередь аустенитных коррозионно-стойких сталей, никеля, сплавов на основе никеля и никеле-медных сплавов. Стандарт описывает только правила выполнения испытаний и представления их результатов. Он не устанавливает приемочные критерии. |

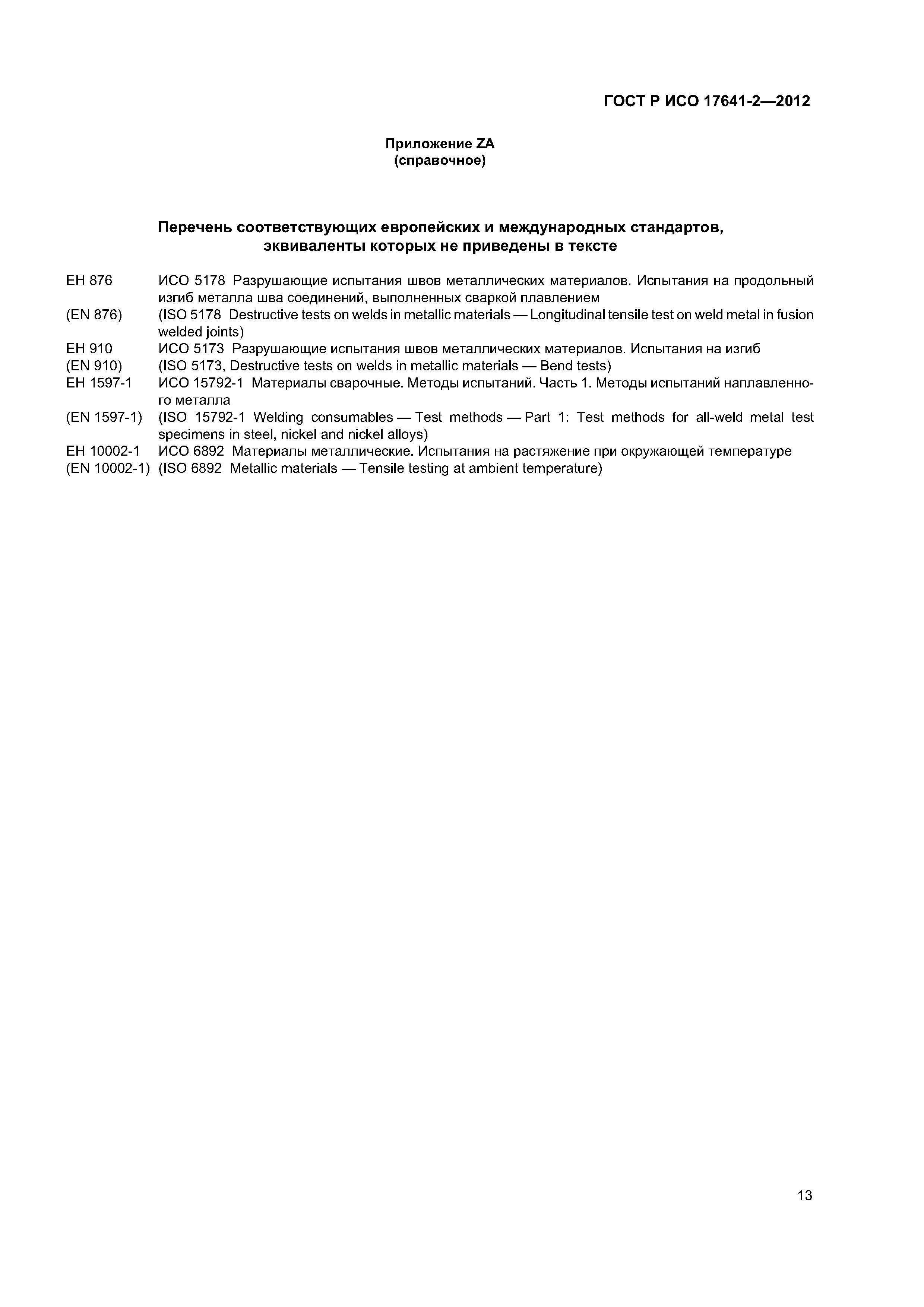

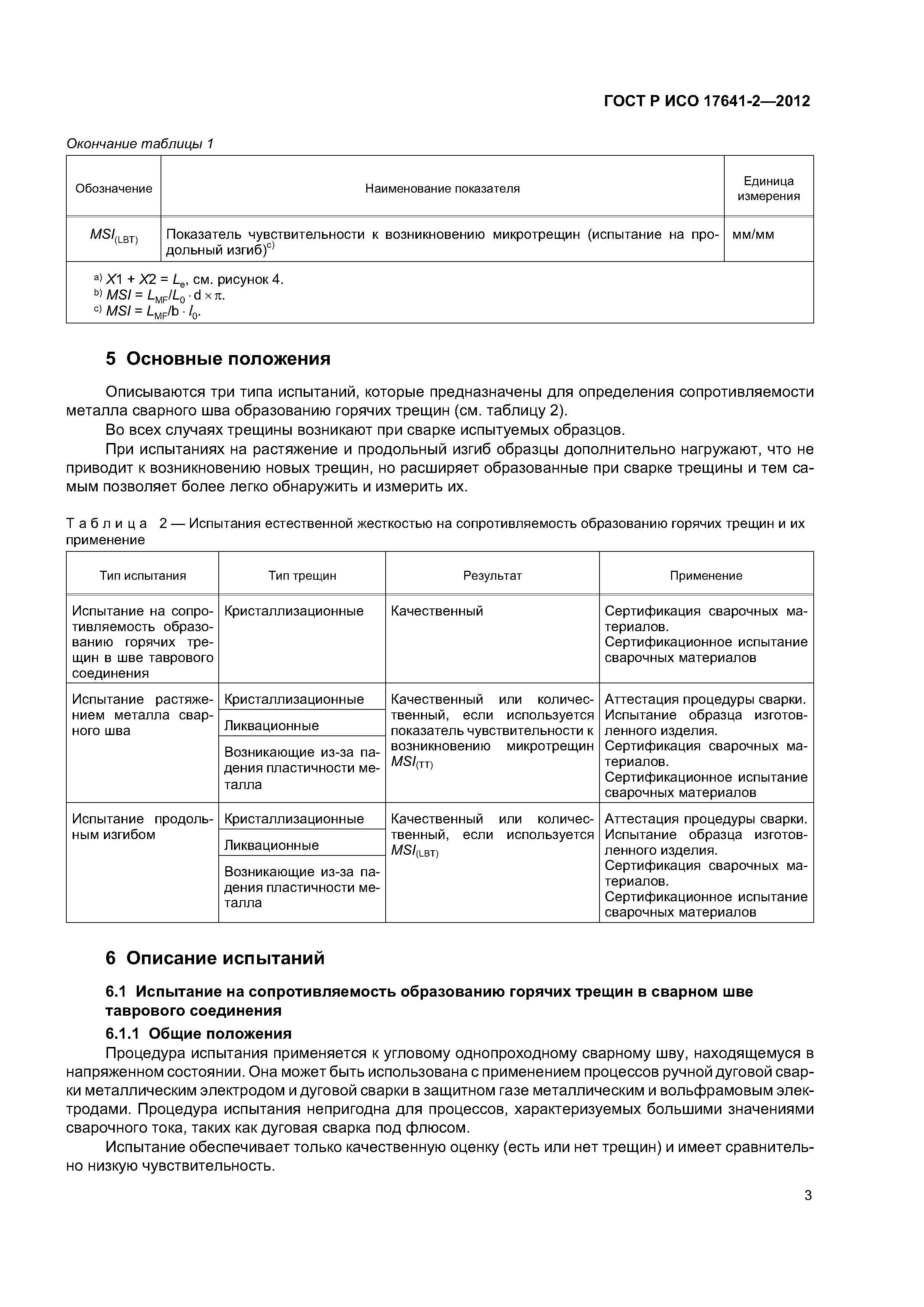

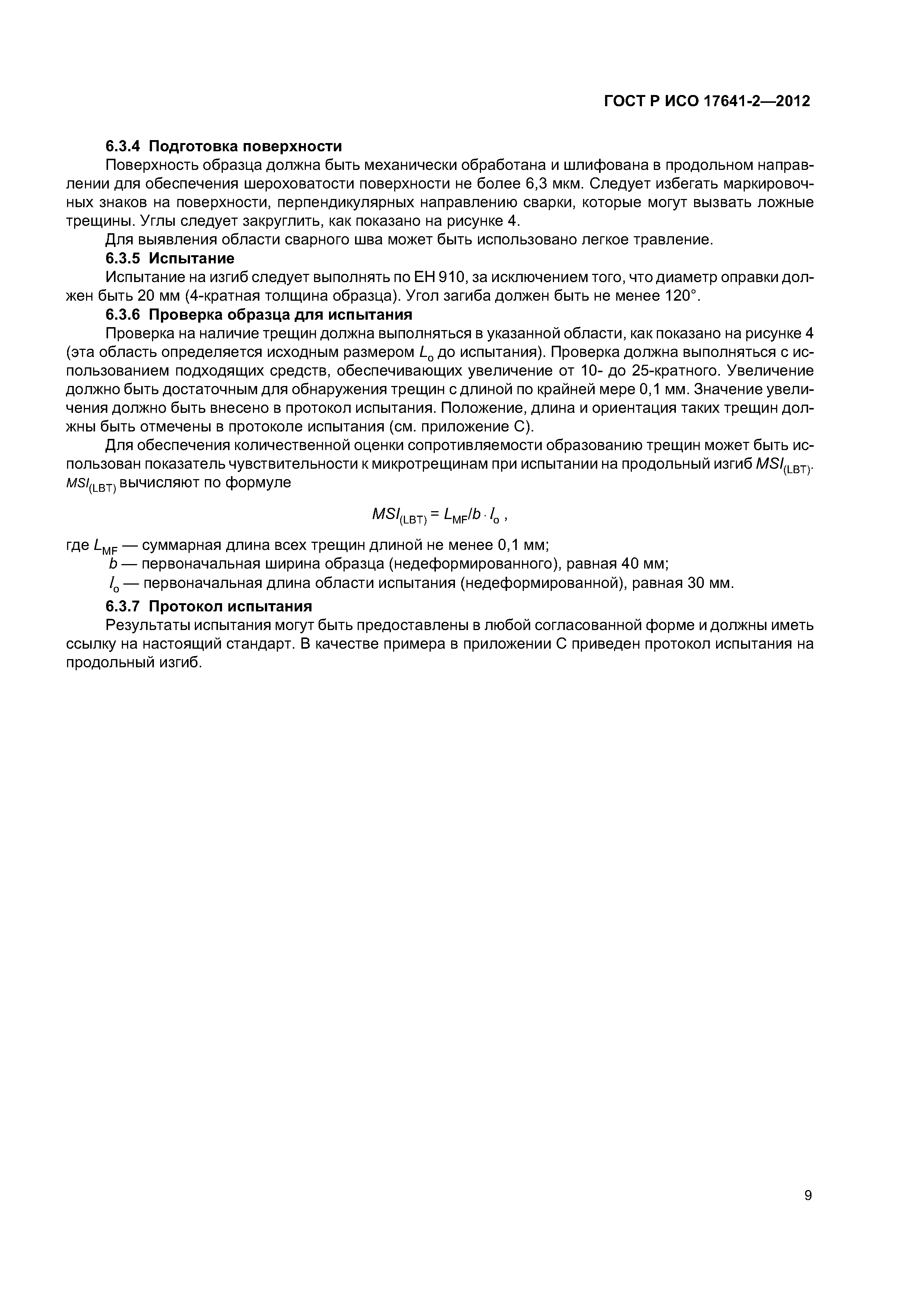

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Показатели, обозначения и единицы измерения 5 Основные положения 6 Описание испытаний 6.1 Испытание на сопротивляемость образованию горячих трещин в сварном шве таврового соединения 6.1.1 Общие положения 6.1.2 Размеры контрольных образцов 6.1.3 Подготовка контрольных образцов 6.1.4 Сварка контрольных образцов 6.1.5 Проверка контрольных образцов 6.1.6 Протокол испытания 6.2 Испытание на растяжение металла сварного шва 6.2.1 Общие положения 6.2.2 Образец для испытания 6.2.3 Проверка образца для испытания 6.2.4 Протокол испытания 6.3 Испытание на продольный изгиб 6.3.1 Общие положения 6.3.2 Испытуемый сварной шов 6.3.3 Образец для испытания 6.3.4 Подготовка поверхности 6.3.5 Испытание 6.3.6 Проверка образца для испытания 6.3.7 Протокол испытания Приложение А (справочное) Протокол испытания на сопротивляемость образованию горячих трещин в сварном шве таврового соединения Приложение В (справочное) Протокол испытания на растяжение металла сварного шва Приложение С (справочное) Протокол испытания на продольный изгиб Приложение ZА (справочное) Перечень соответствующих европейских и международных стандартов, эквиваленты которых не приведены в тексте Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации |
| Разработан: | НАКС ФГУ НУЦСК при МГТУ им. Н.Э. Баумана |
| Утверждён: | 22.11.2012 Федеральное агентство по техническому регулированию и метрологии (1009-ст) |
| Издан: | Стандартинформ (2014 г. ) |

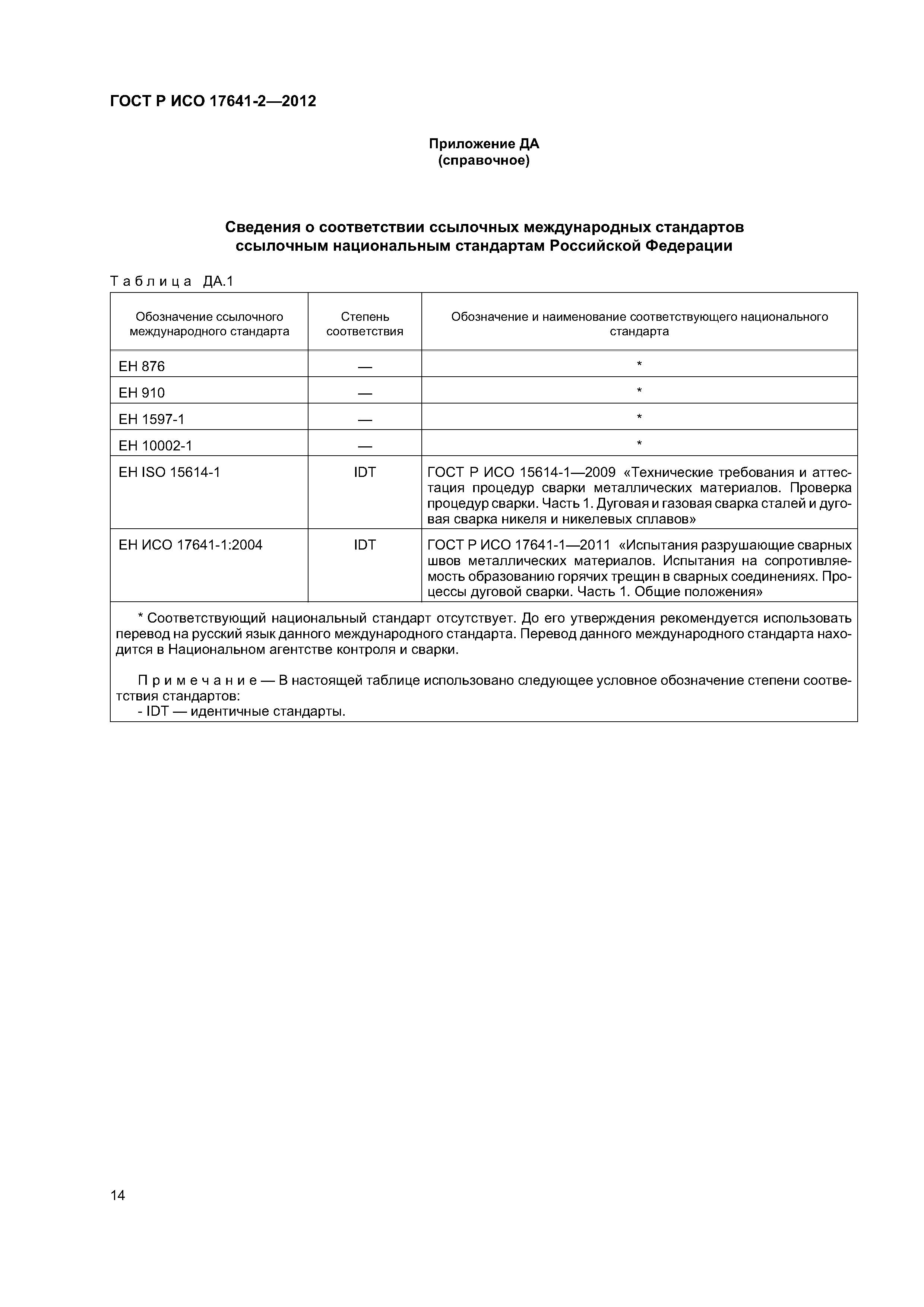

| Нормативные ссылки: |
|
ГОСТ Р ИСО 15614-1-2009 «Технические требования и аттестация процедур сварки металлических материалов. Проверка процедуры сварки. Часть 1. Дуговая и газовая сварка сталей и дуговая сварка никеля и никелевых сплавов»
