Серия 4.901-7
Выпуск 1-2. Материалы для проектирования. Чертежи упоров
| Обозначение: | Серия 4.901-7 |
| Обозначение англ: | Series 4.901-7 |
| Статус: | заменен |
| Название рус.: | Выпуск 1-2. Материалы для проектирования. Чертежи упоров |
| Дата добавления в базу: | 01.10.2014 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.08.1973 |
| Дата окончания срока действия: | 01.12.1986 |

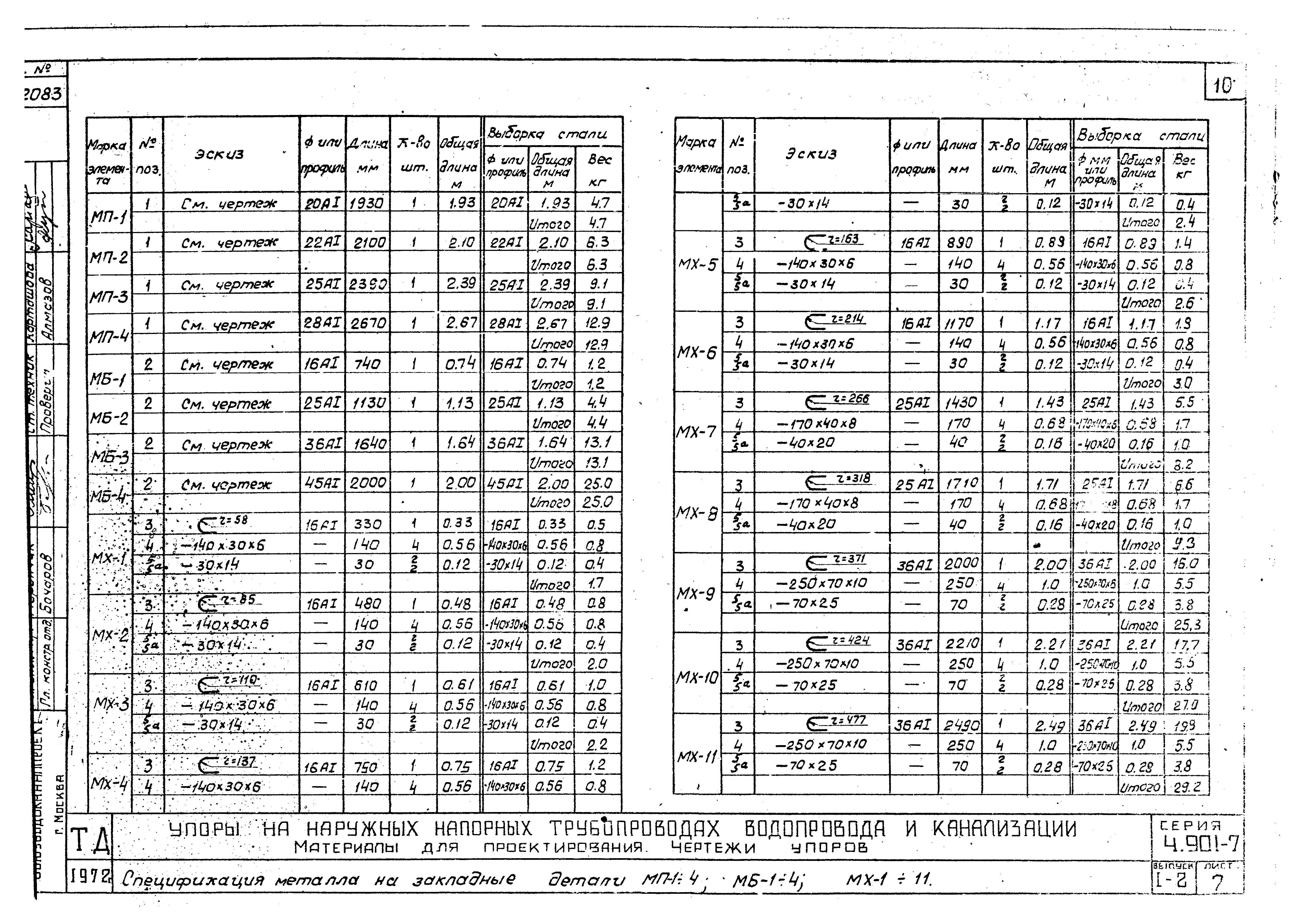

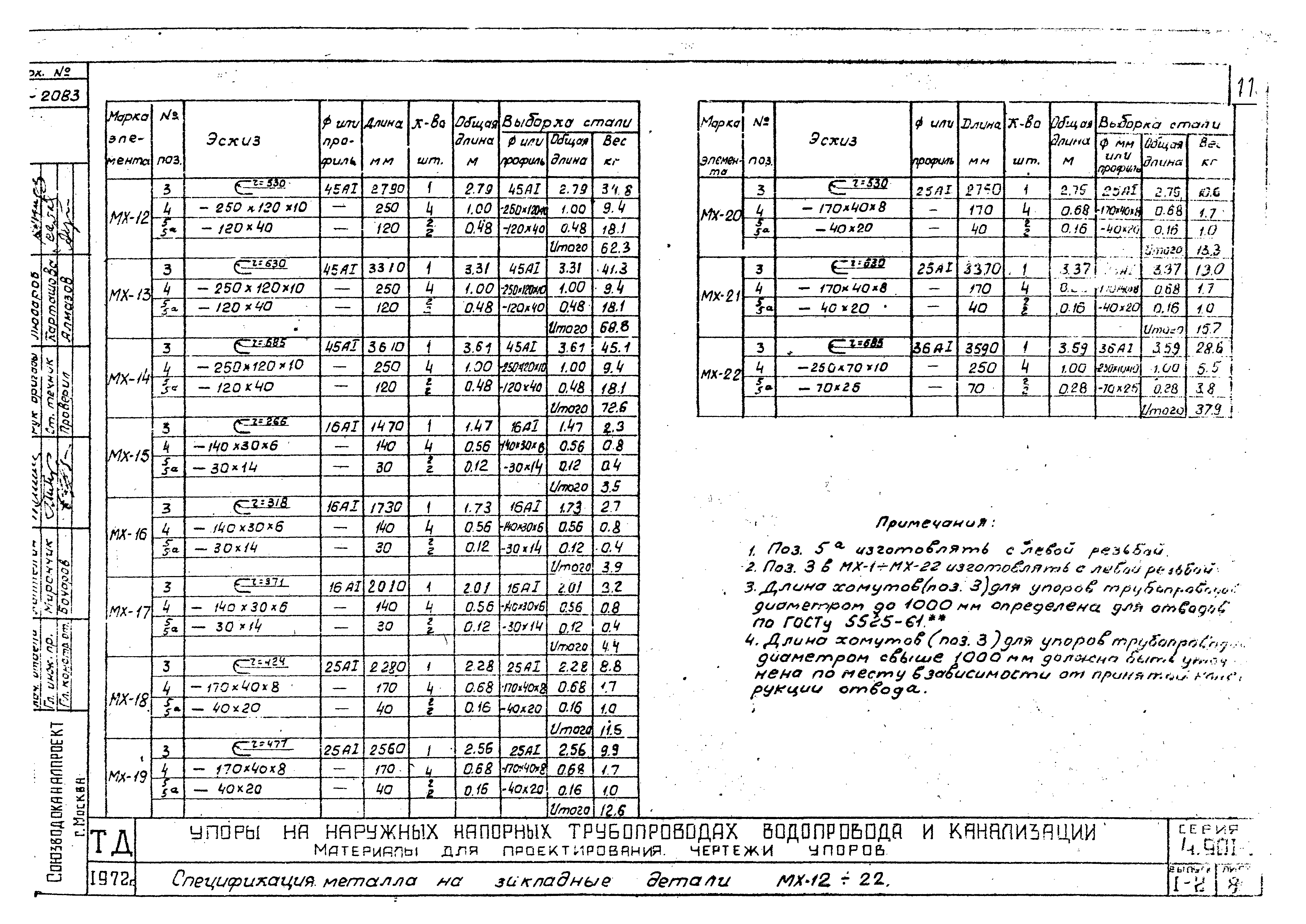

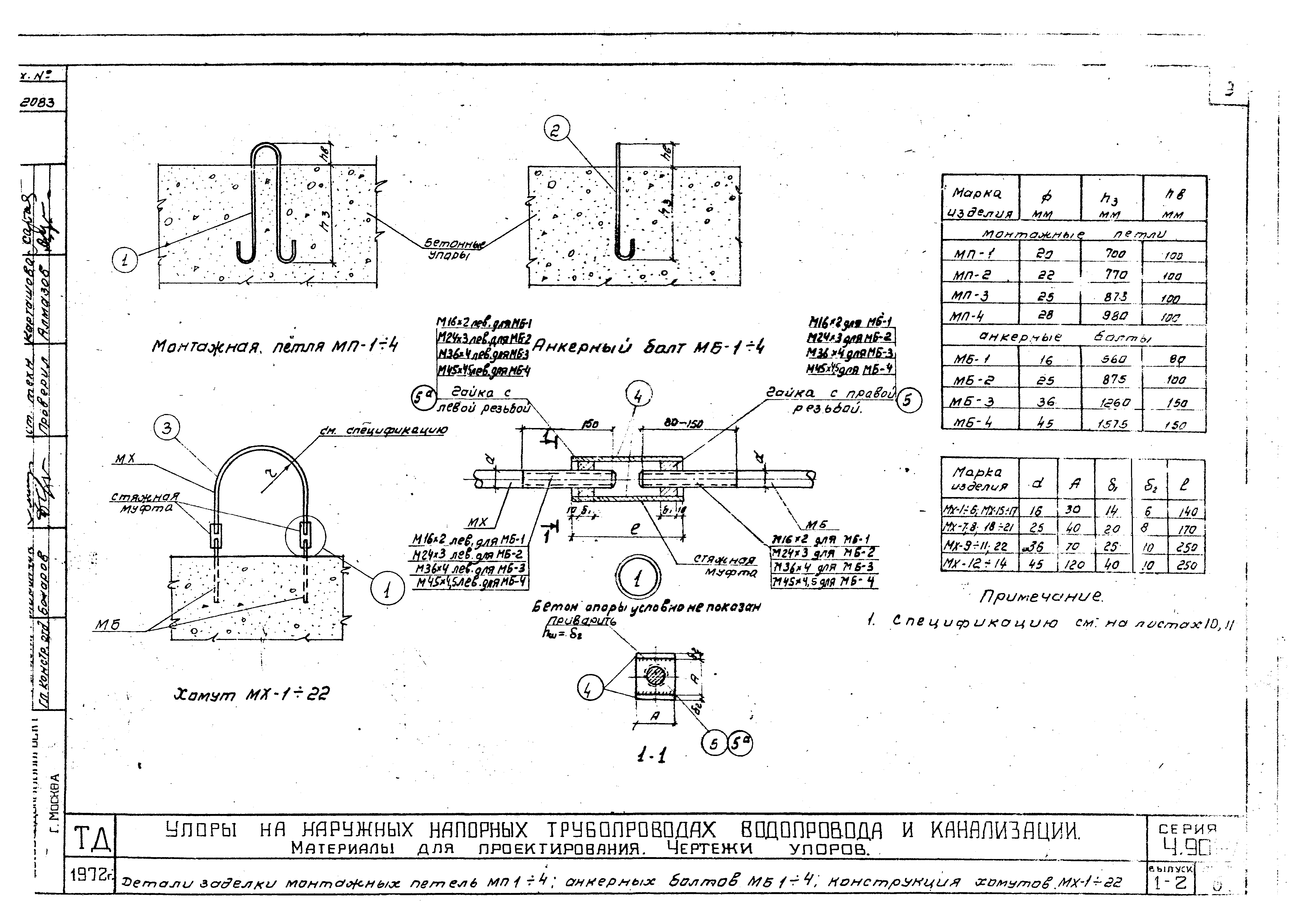

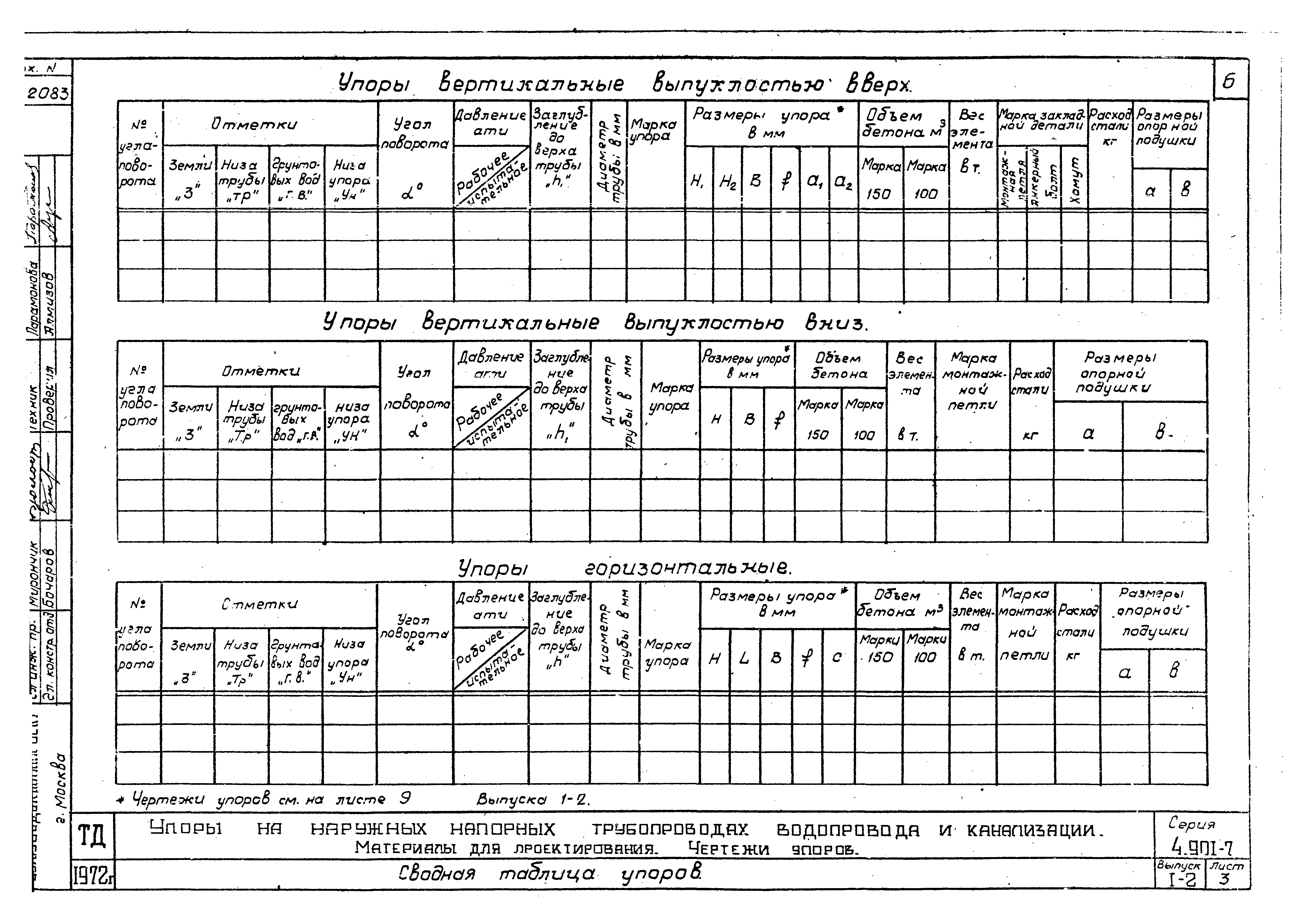

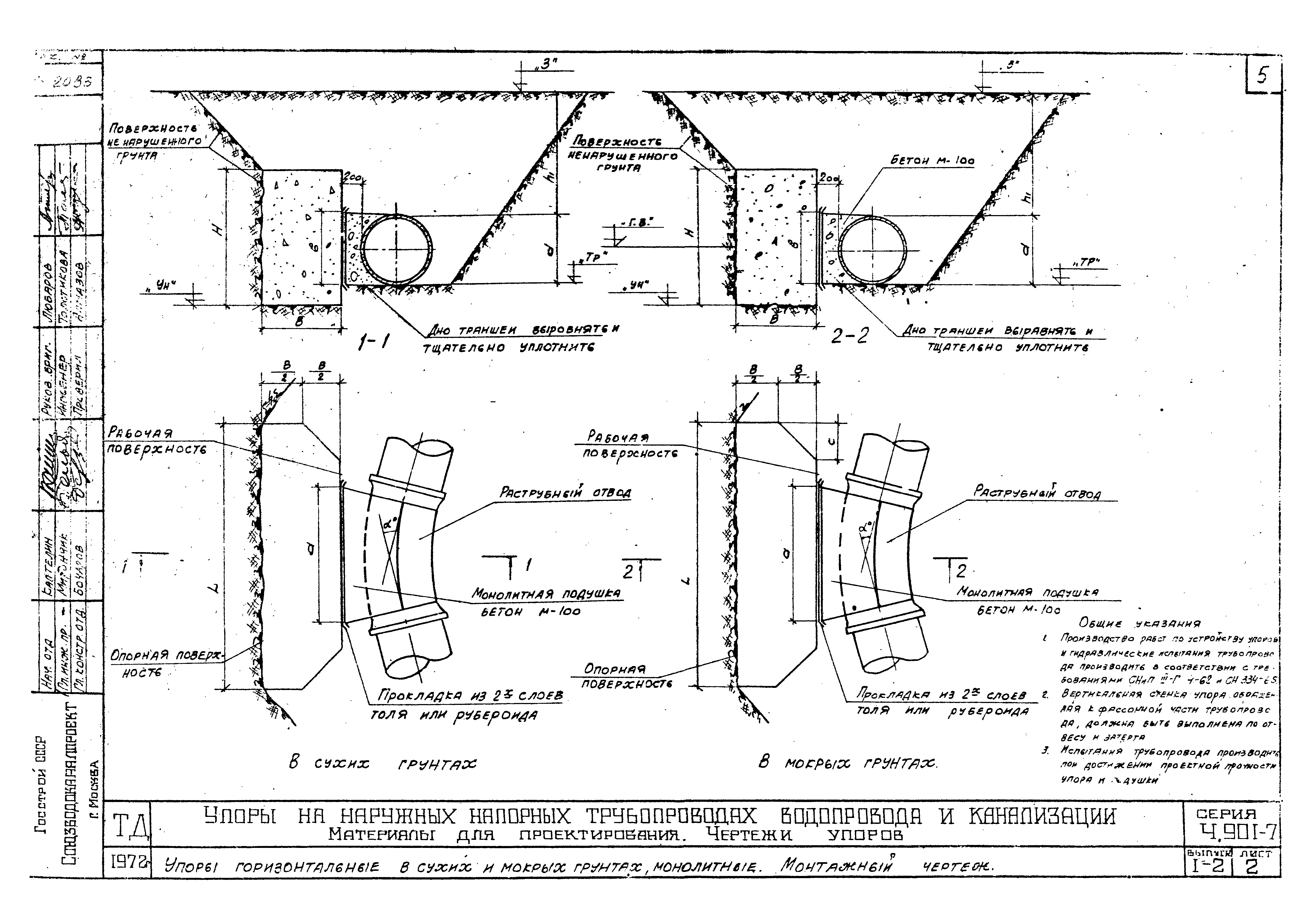

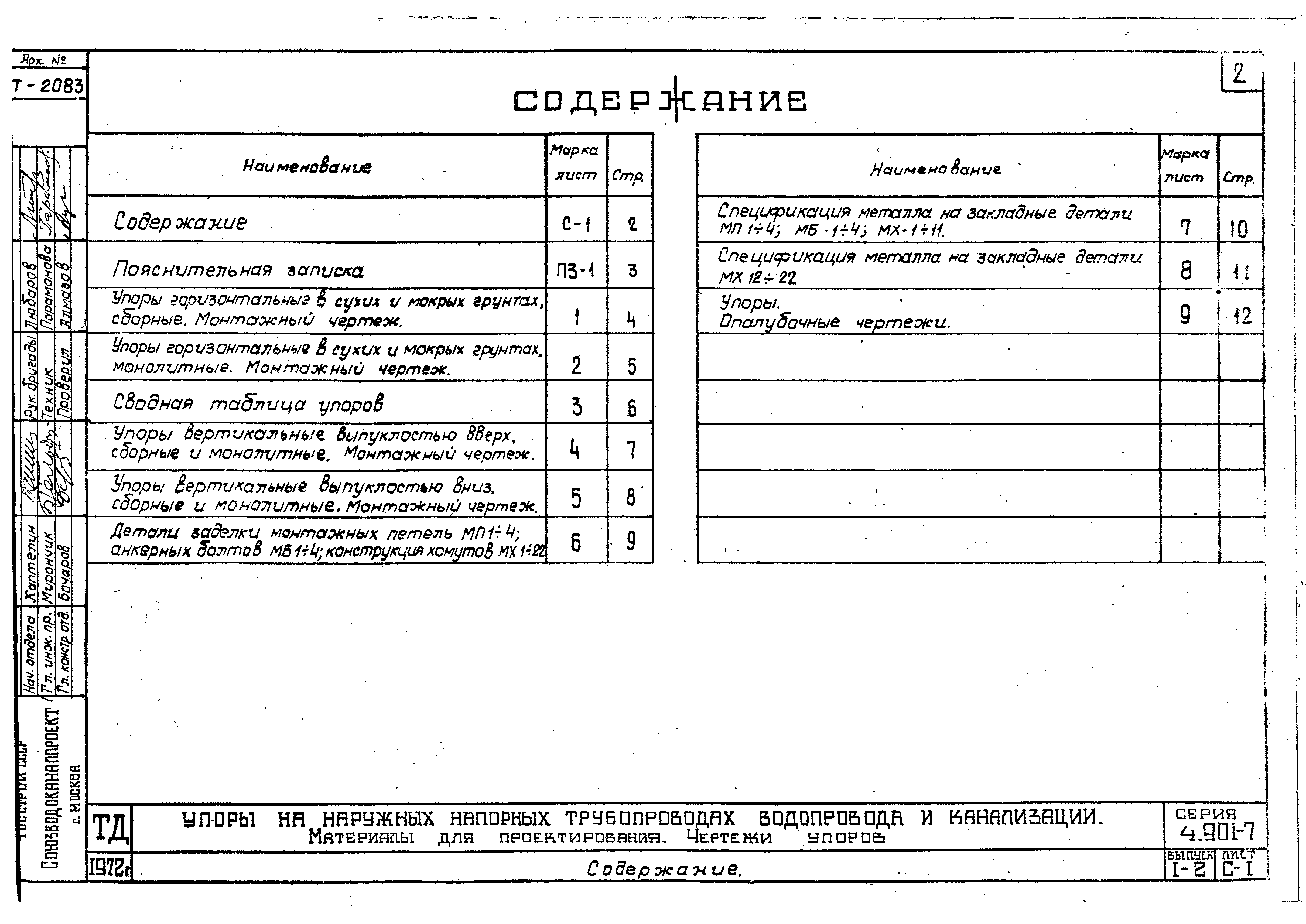

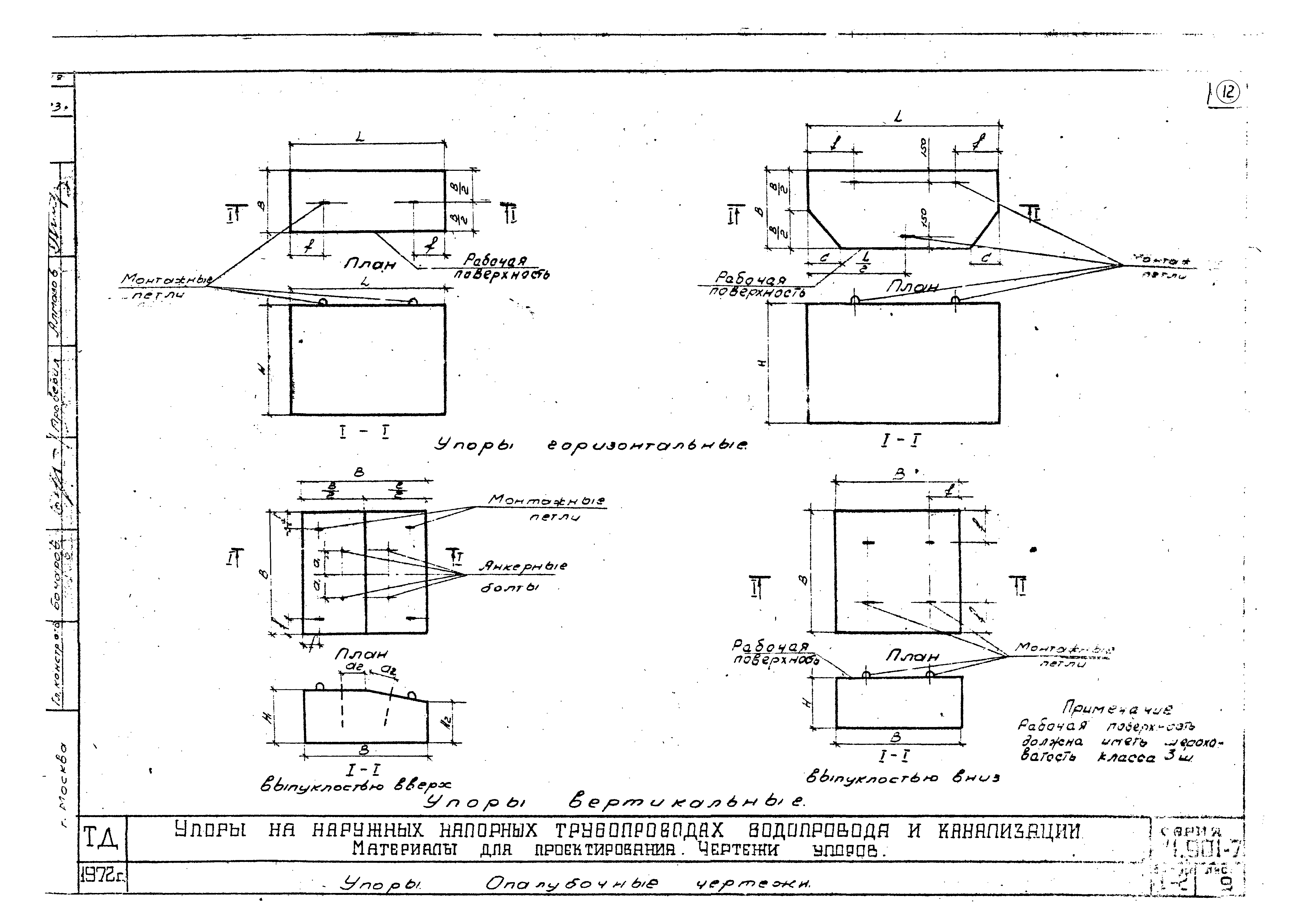

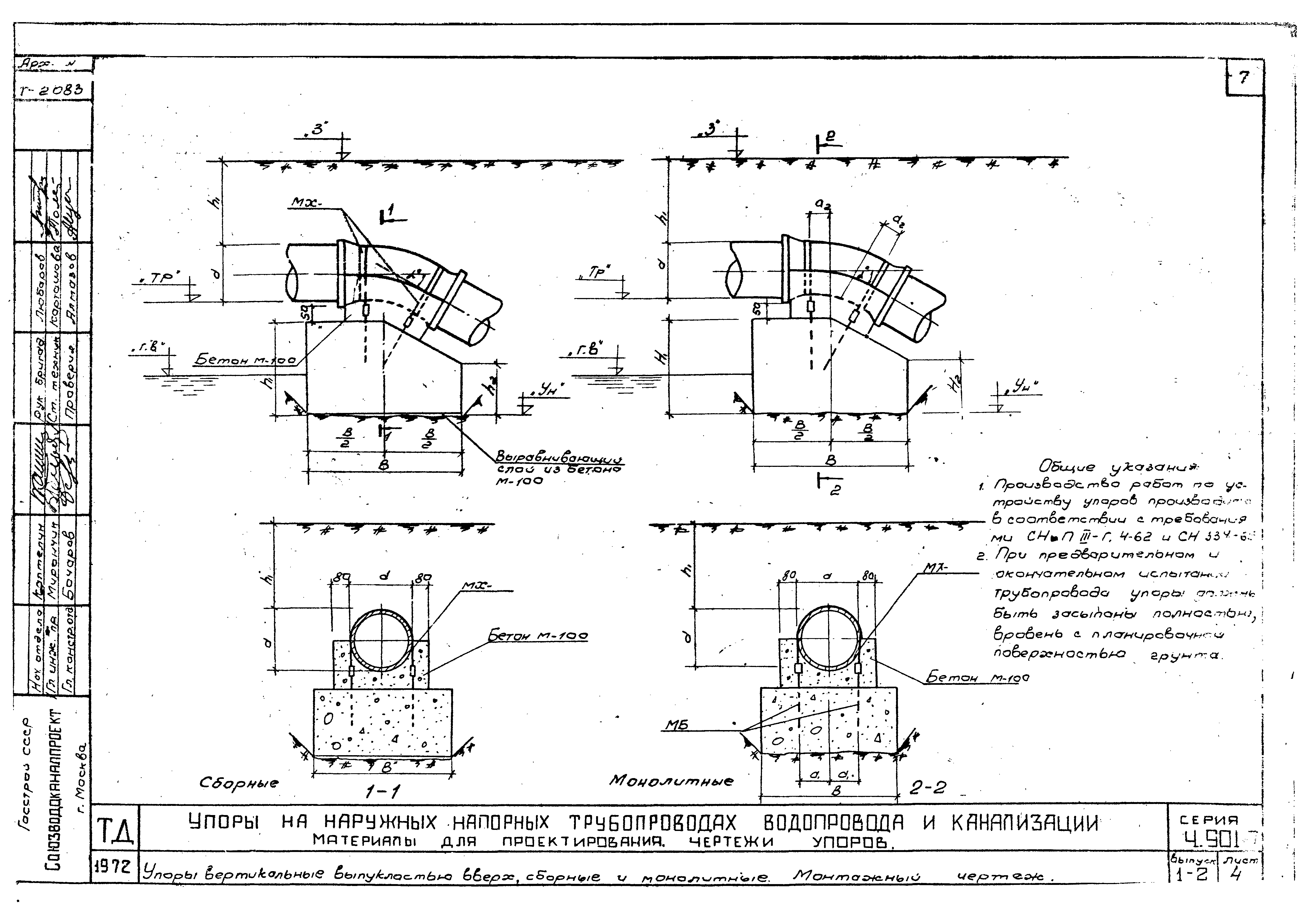

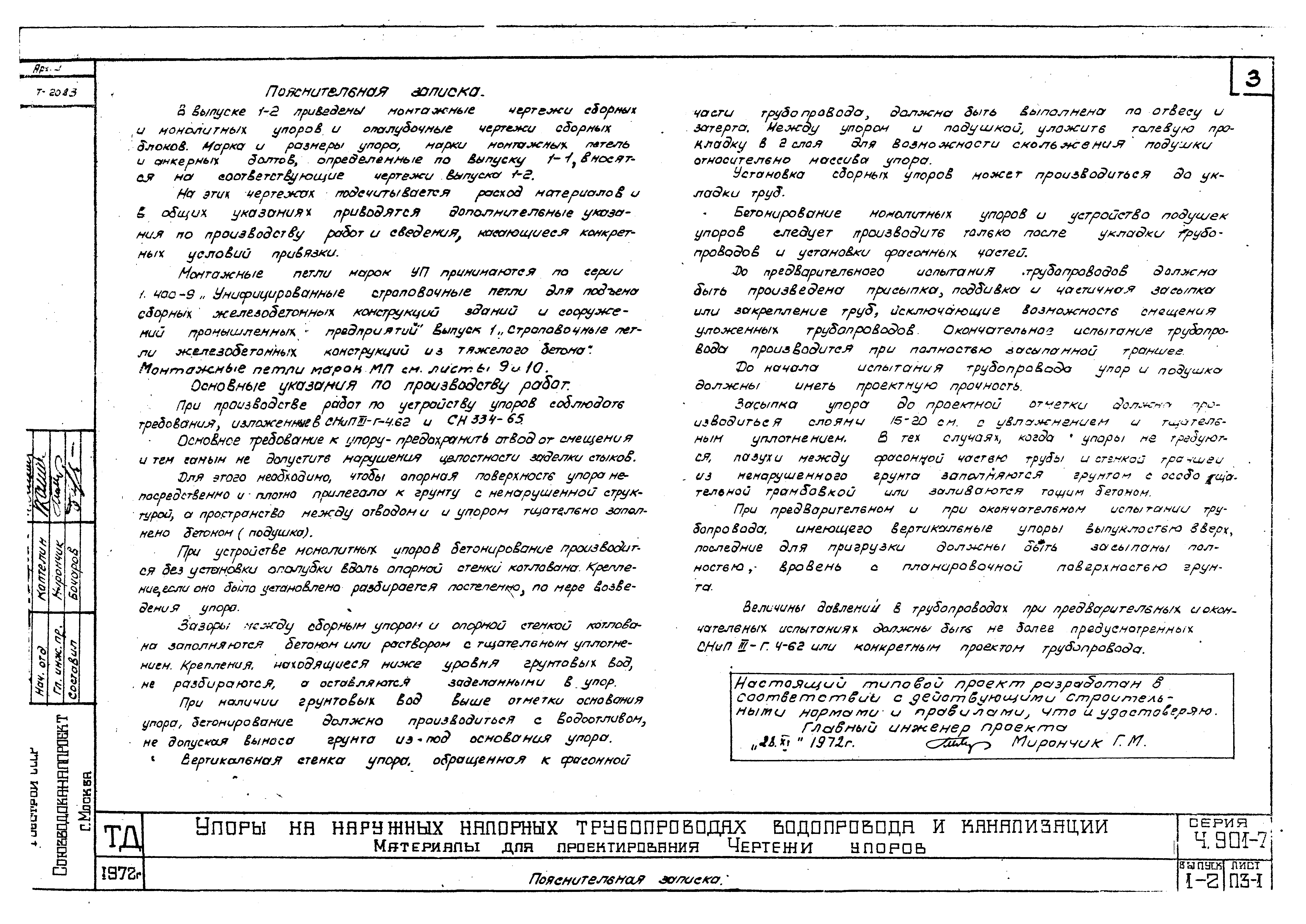

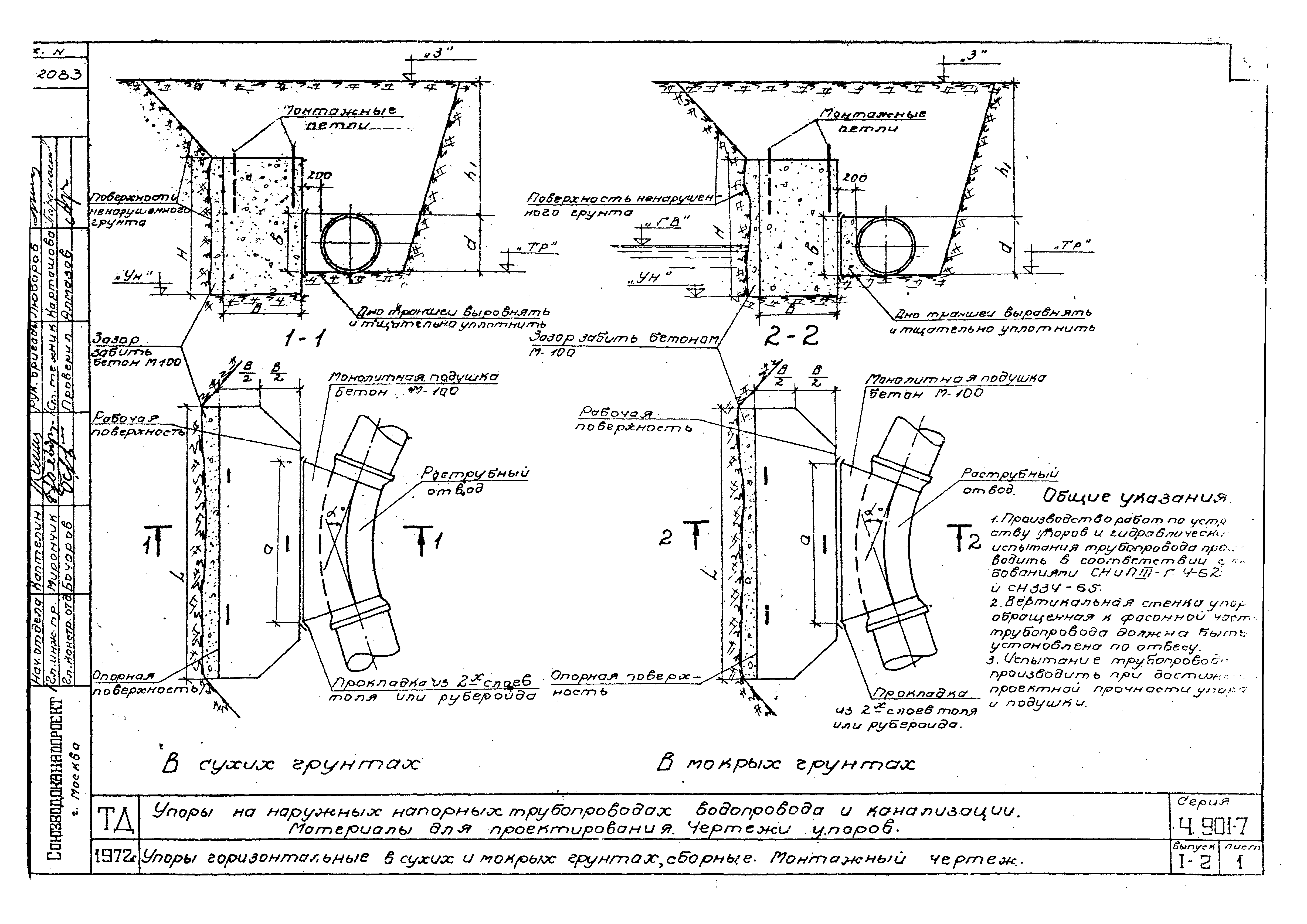

| Оглавление: | Содержание Пояснительная записка Упоры горизонтальные в сухих и мокрых грунтах, сборные. Монтажный чертеж Упоры горизонтальные в сухих и мокрых грунтах, монолитные. Монтажный чертеж Сводная таблица упоров Упоры вертикальные выпуклостью вверх, сборные и монолитные. Монтажный чертеж Упоры вертикальные выпуклостью вниз, сборные и монолитные. Монтажный чертеж Детали заделки монтажных петель МП1 - 4, анкерных болтов МБ1 - 4, конструкция хомутов МХ1 - 22 Спецификация металла на закладные детали МП1 - 4; МБ1 - 4; МХ1 - 11 Спецификация металла на закладные детали МХ12 - 22 Упоры. Опалубочные чертежи |
| Разработан: | Союзводоканалпроект |
| Утверждён: | 26.07.1973 Союзводоканалпроект (Soyuzvodokanalproject 166) |
| Чем заменён: |
Серия 3.001.1-3 «Упоры для наружных напорных трубопроводов водопровода и канализации. Материалы для проектирования. Рабочие чертежи»
