ГОСТ Р 55601-2013
Аппараты теплообменные и аппараты воздушного охлаждения. Крепление труб в трубных решетках. Общие технические требования
| Обозначение: | ГОСТ Р 55601-2013 |
| Обозначение англ: | GOST R 55601-2013 |
| Статус: | введен впервые |
| Название рус.: | Аппараты теплообменные и аппараты воздушного охлаждения. Крепление труб в трубных решетках. Общие технические требования |
| Название англ.: | Heat exchanger apparatuses and air cooling apparatuses. Tube expanding in tube-sheets. General technical requirements |
| Дата добавления в базу: | 01.11.2014 |
| Дата актуализации: | 01.01.2021 |
| Дата введения: | 01.05.2014 |
| Область применения: | Стандарт распространяется на требования к технологии крепления труб в трубных решетках, к развальцовочному инструменту и оборудованию для развальцовки труб на стадиях изготовления и ремонта кожухотрубчатых теплообменных аппаратов и аппаратов воздушного охлаждения стандартных для химической, нефтехимической, нефтеперерабатывающей, газовой и других смежных отраслей промышленности, работающих при температурах от минус 70 °С до плюс 450 °С, подведомственных Ростехнадзору. Стандарт не распространяется на кожухотрубчатые теплообменные аппараты с витыми трубами и на развальцовку труб взрывом. Стандарт предназначен для технологов, конструкторов, мастеров производства и специалистов, занятых в процессе производства работ по развальцовке и креплению труб в трубных решетках. |

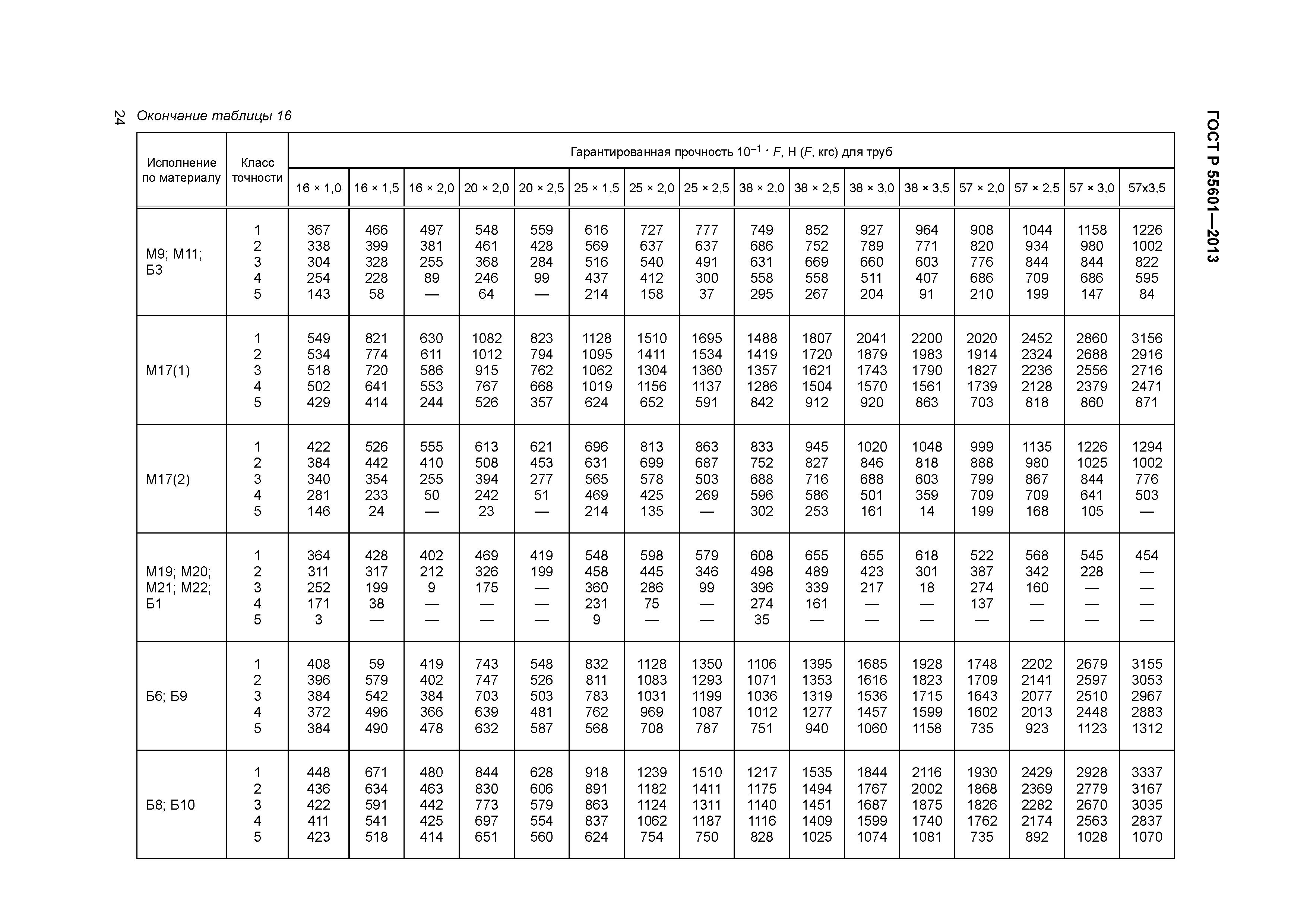

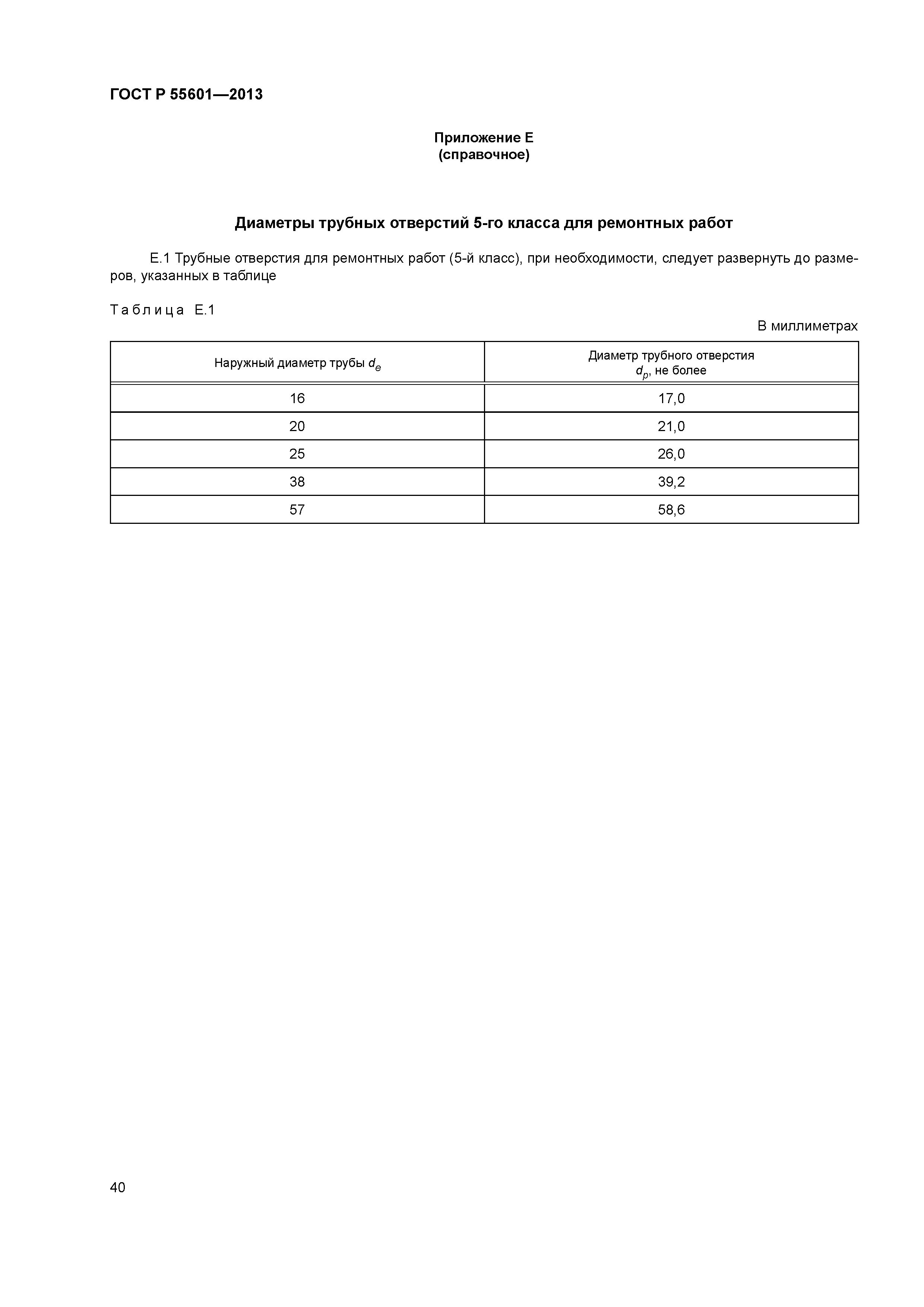

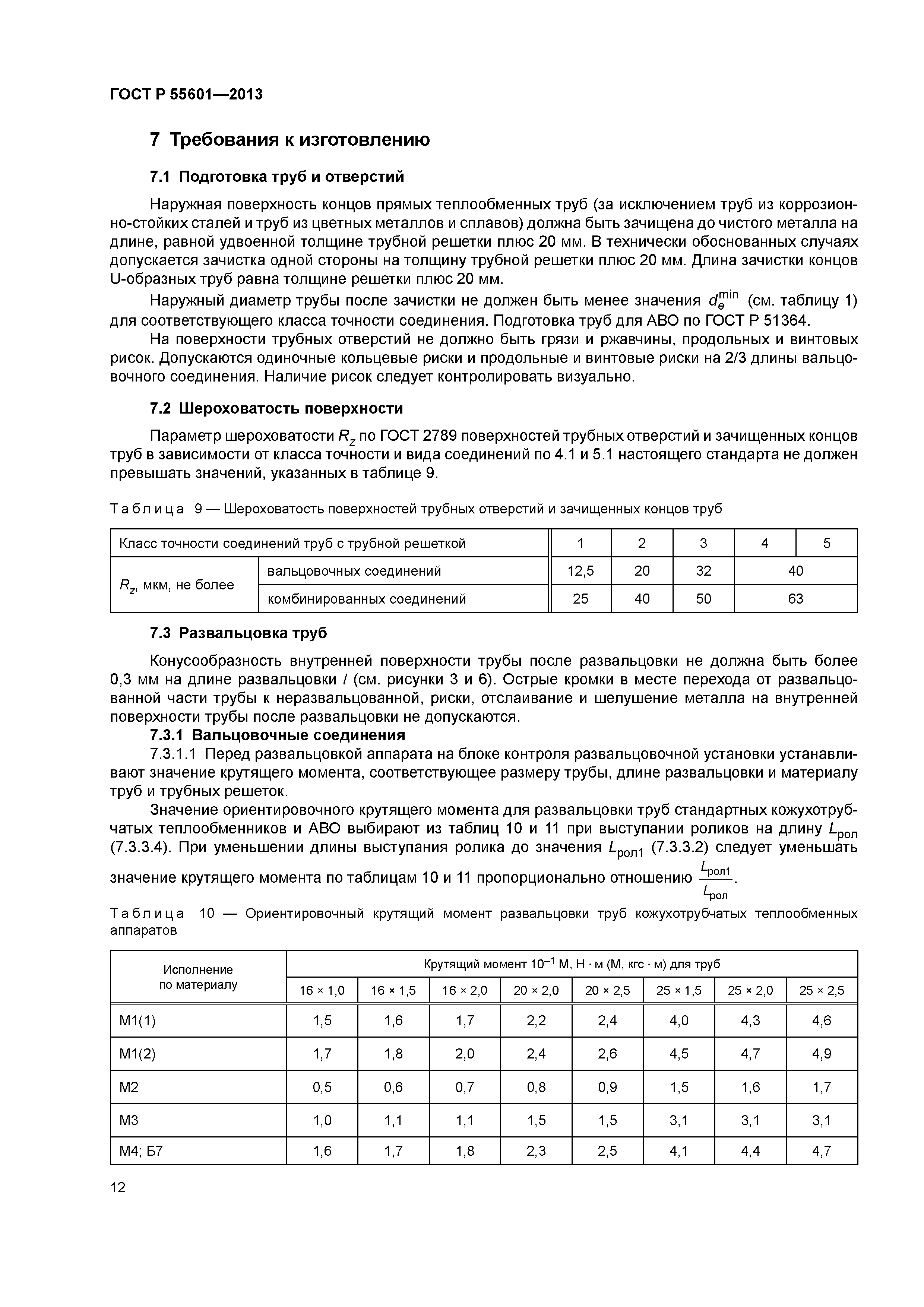

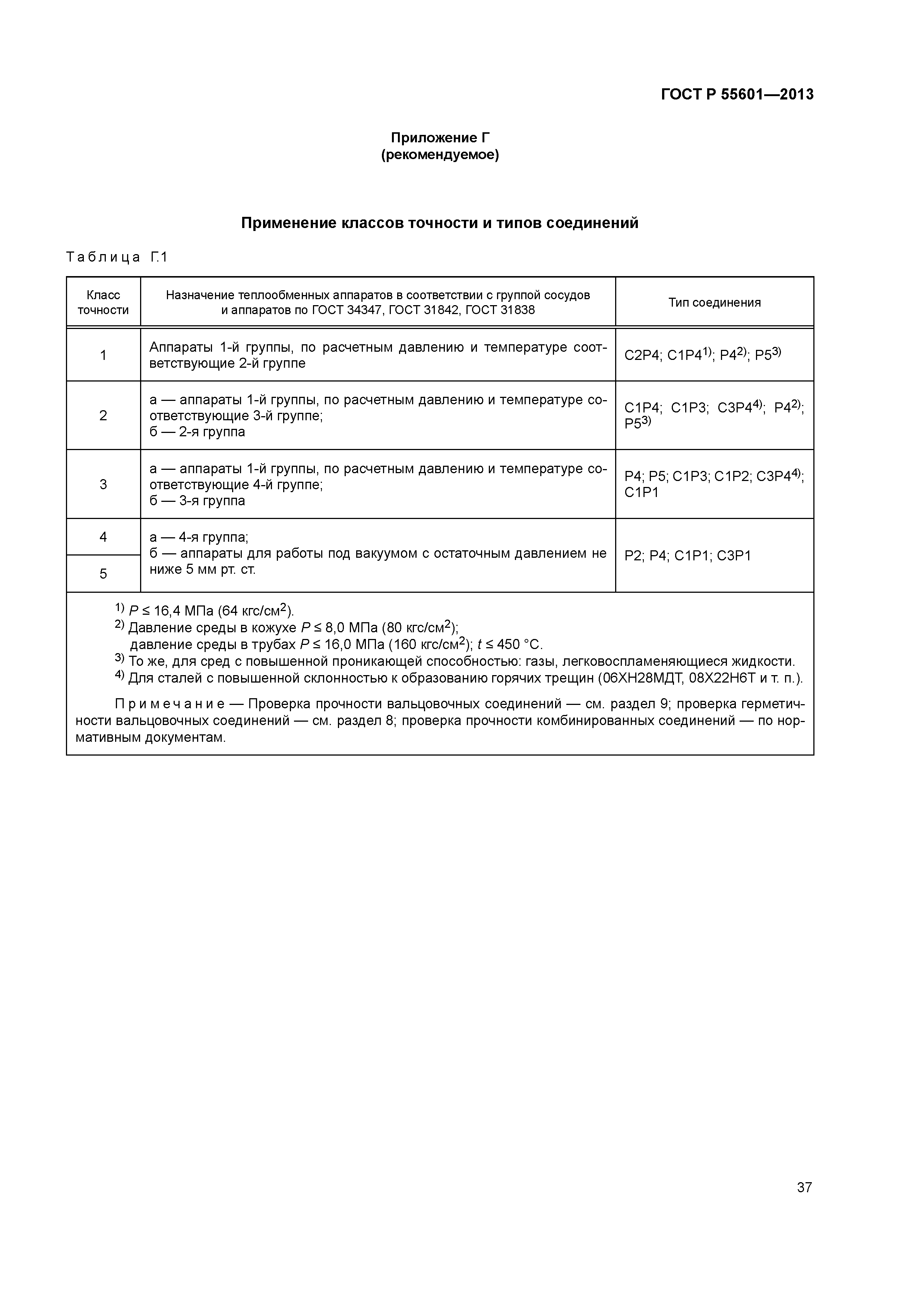

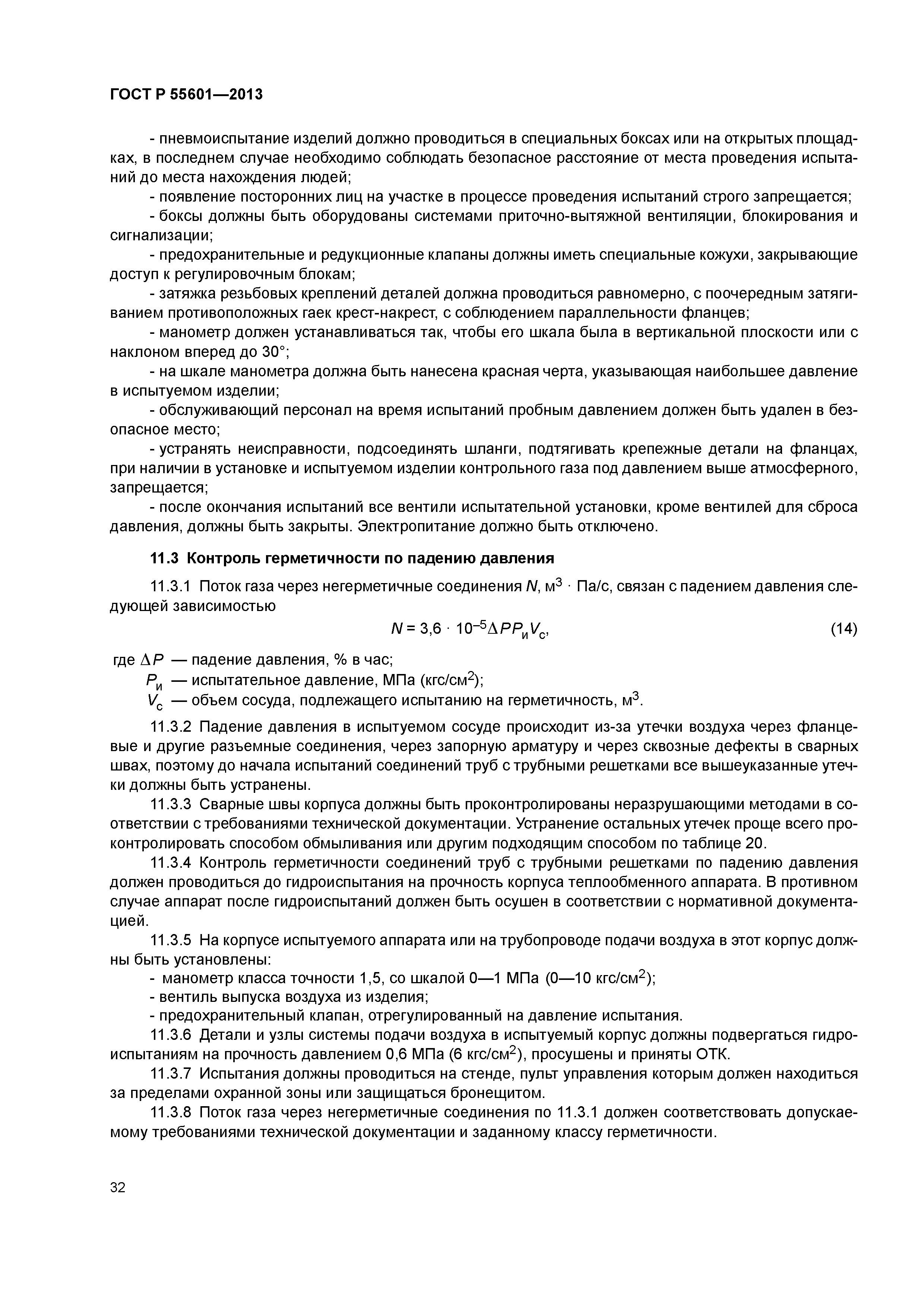

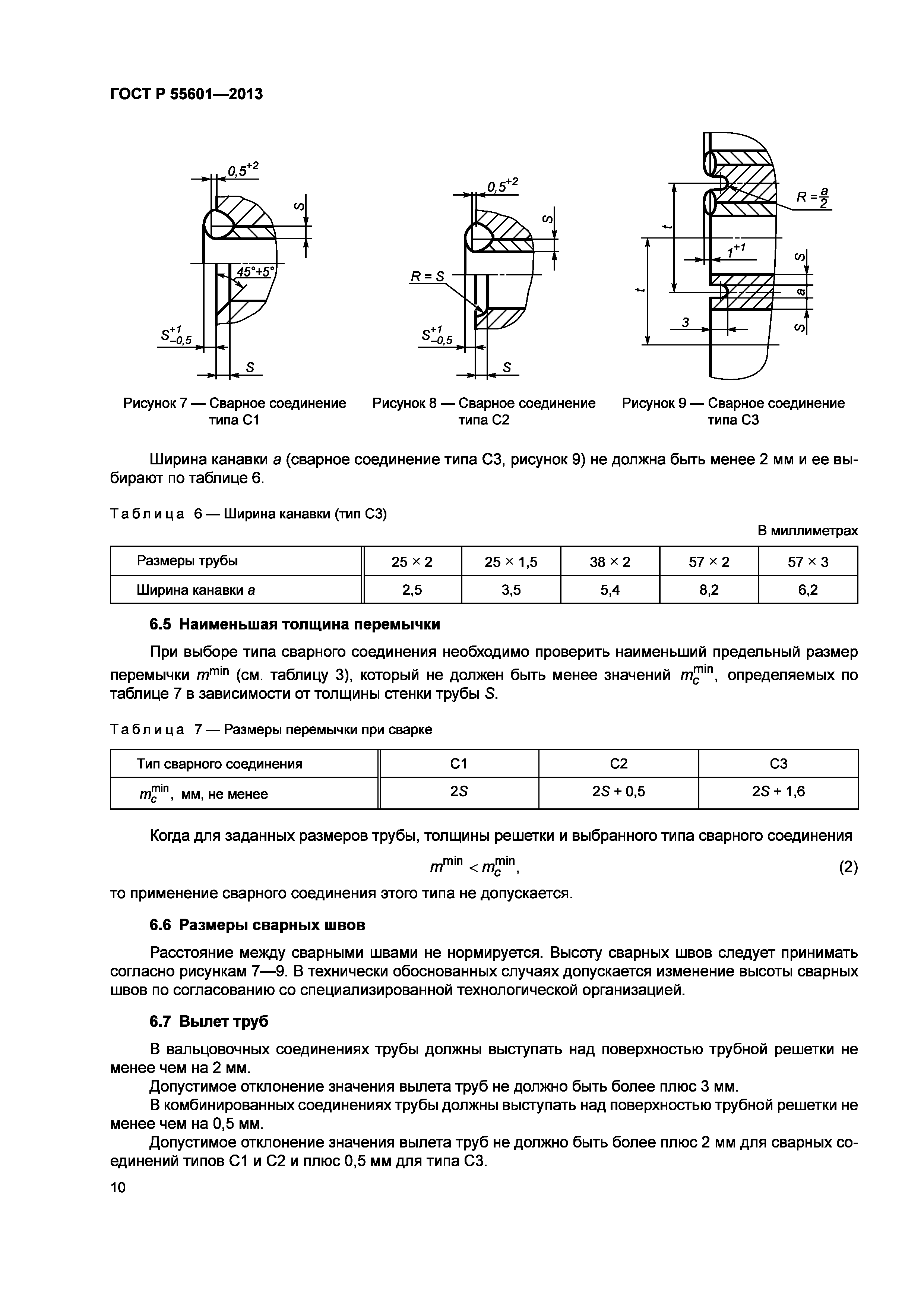

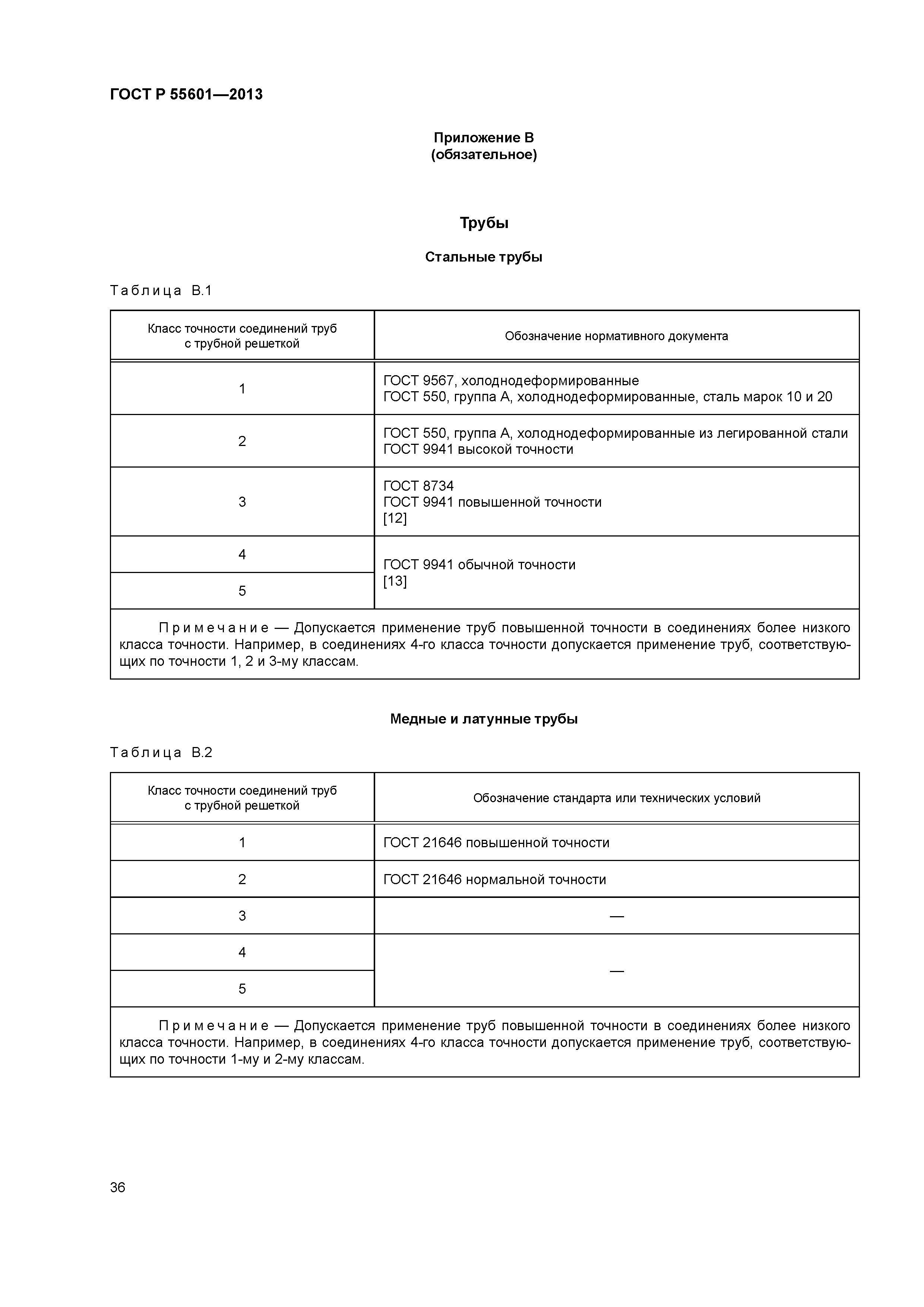

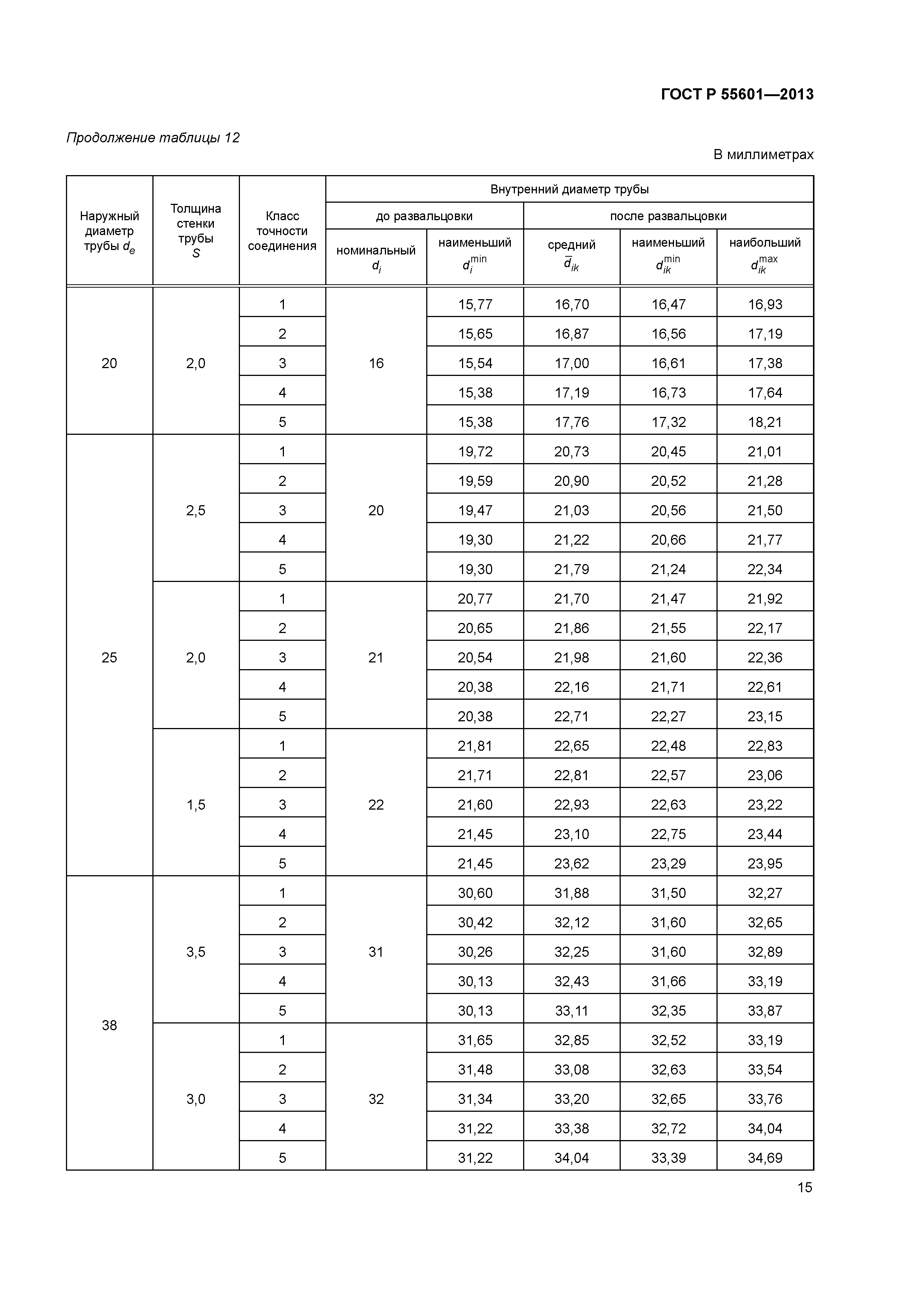

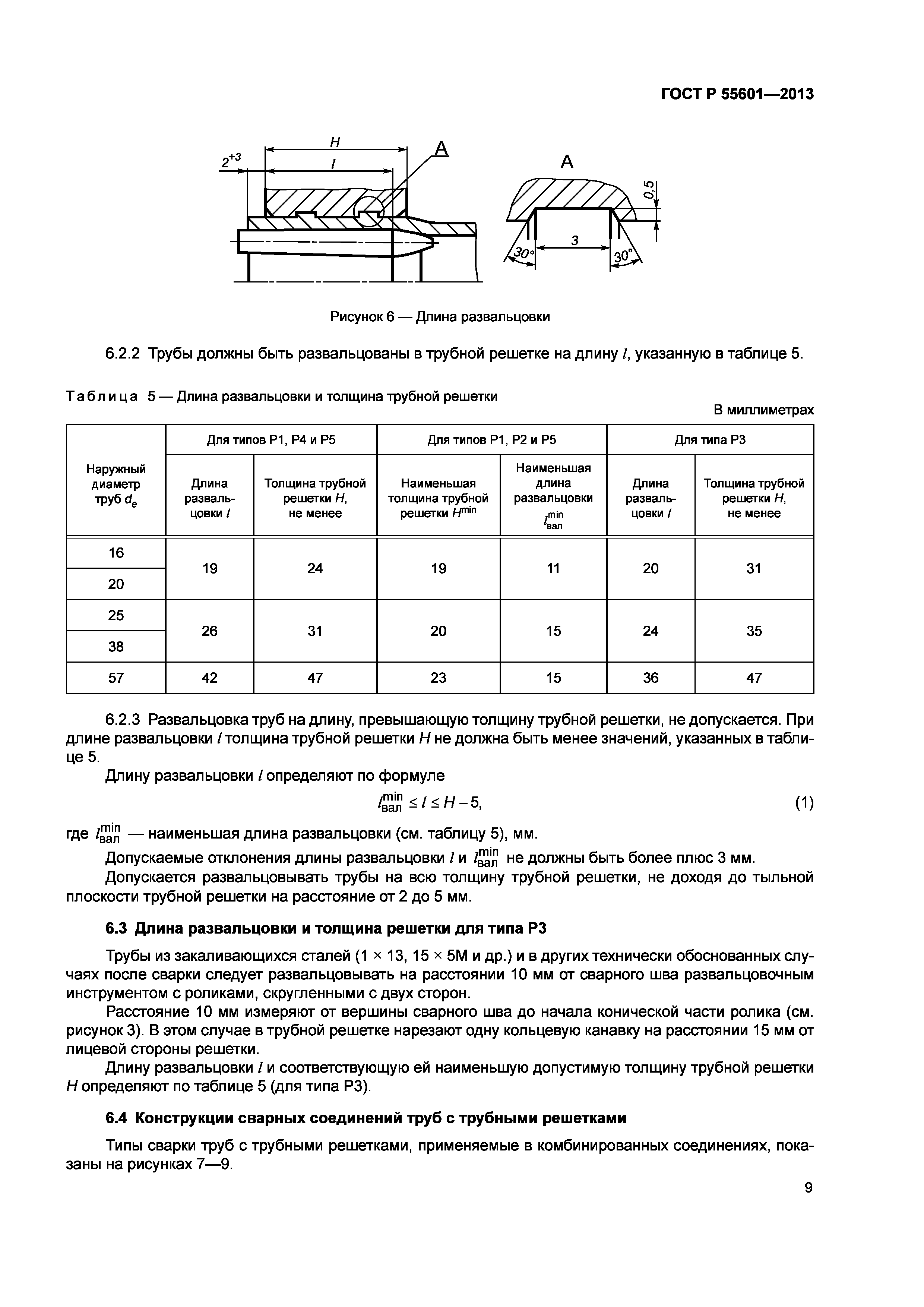

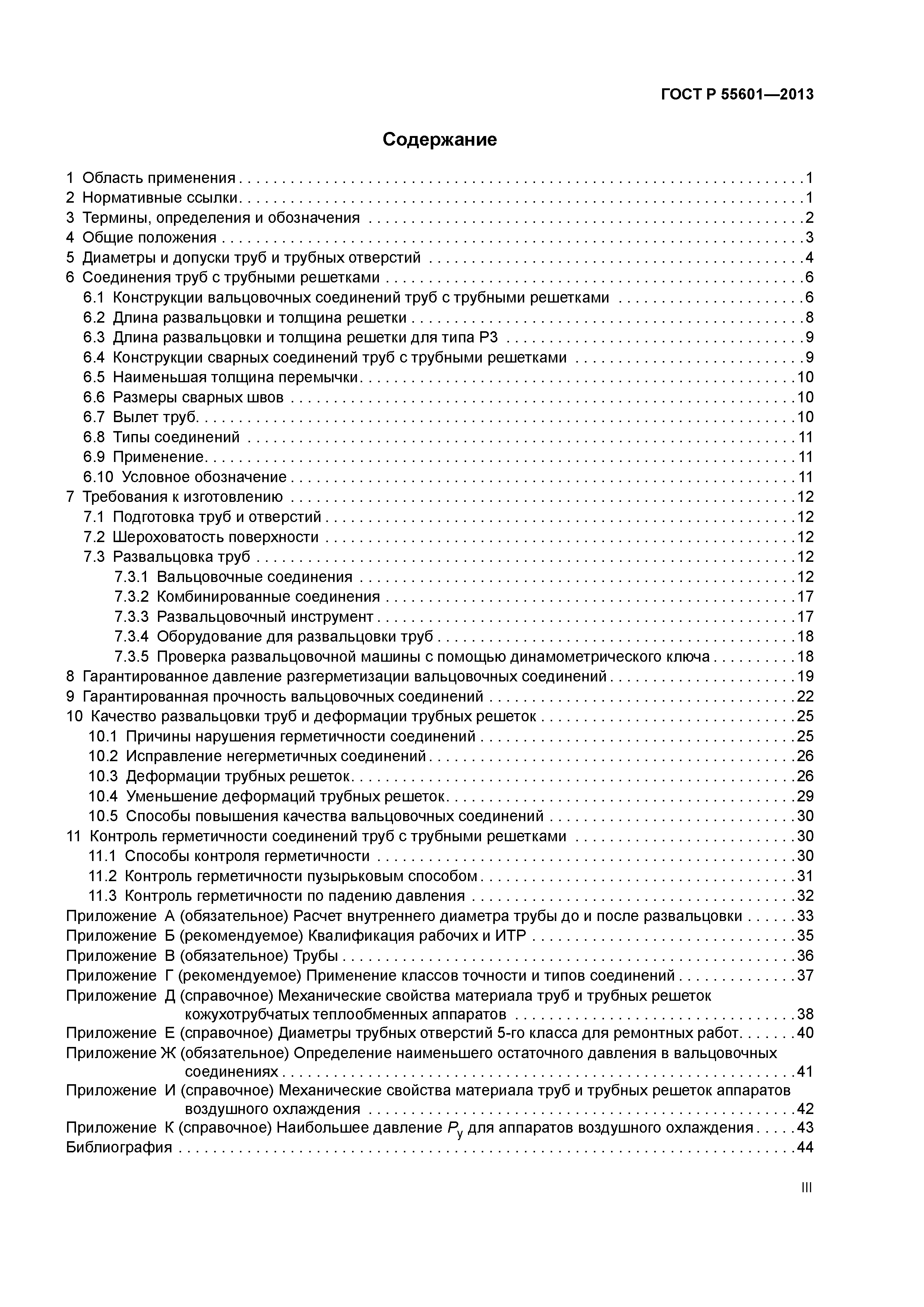

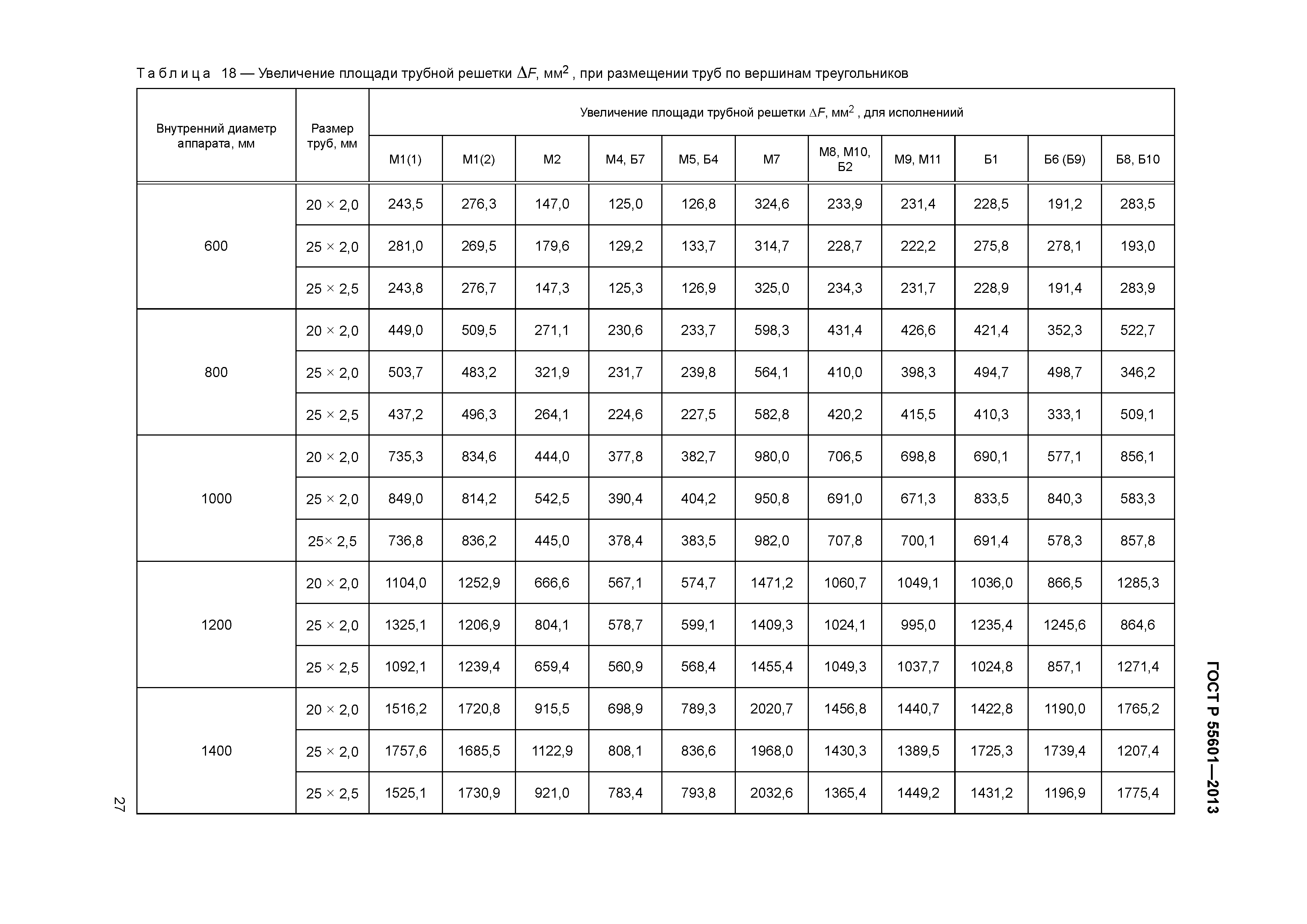

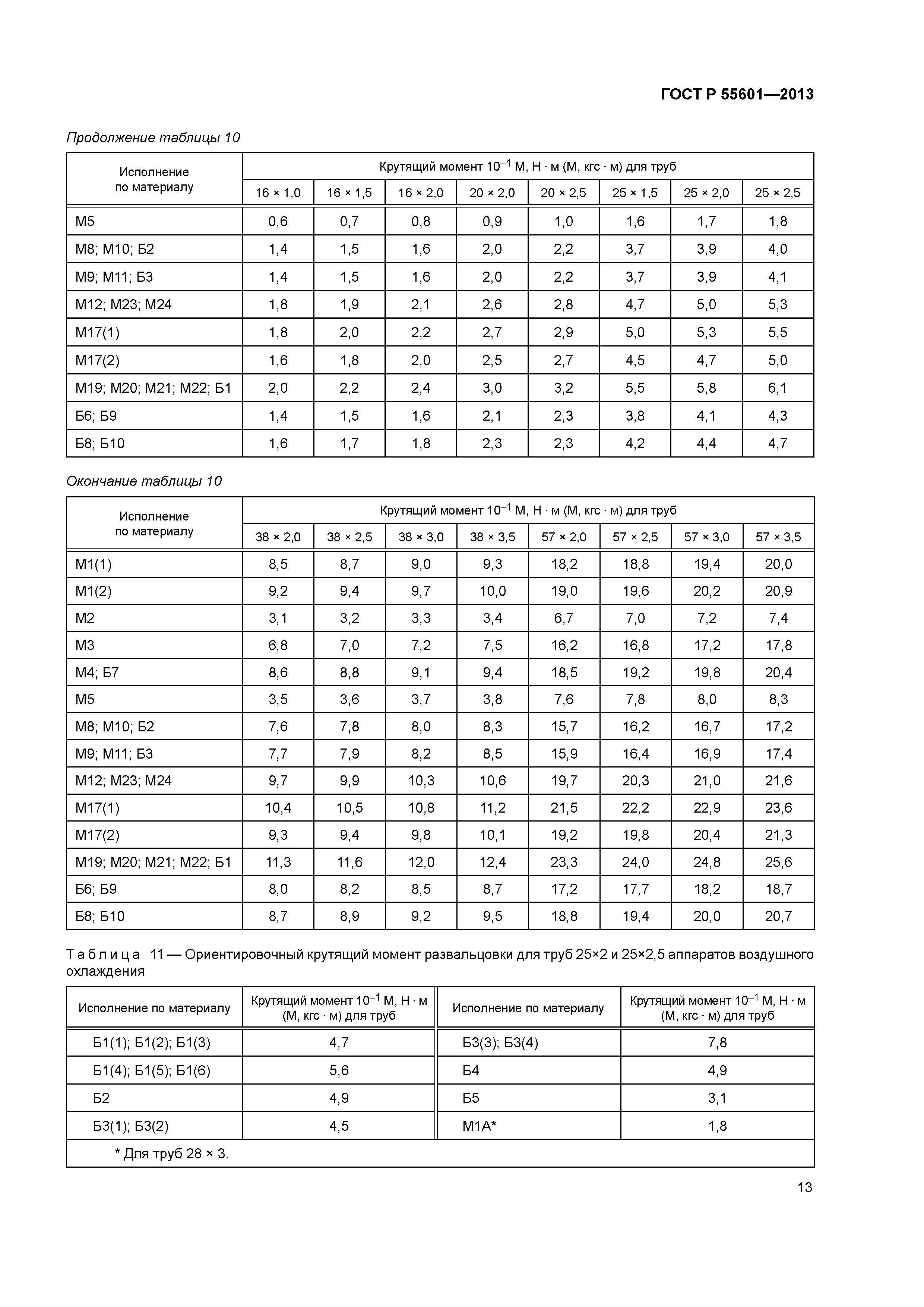

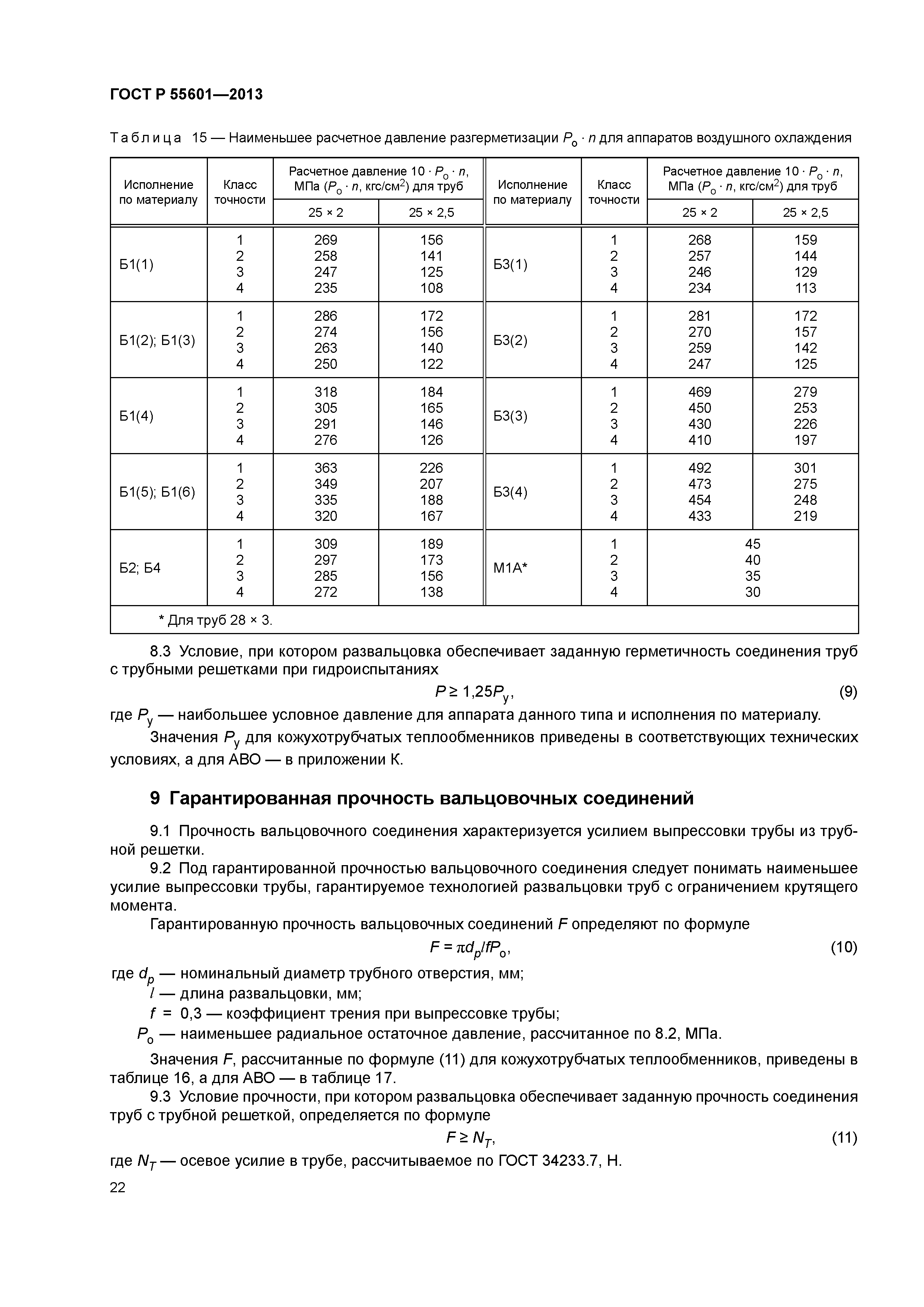

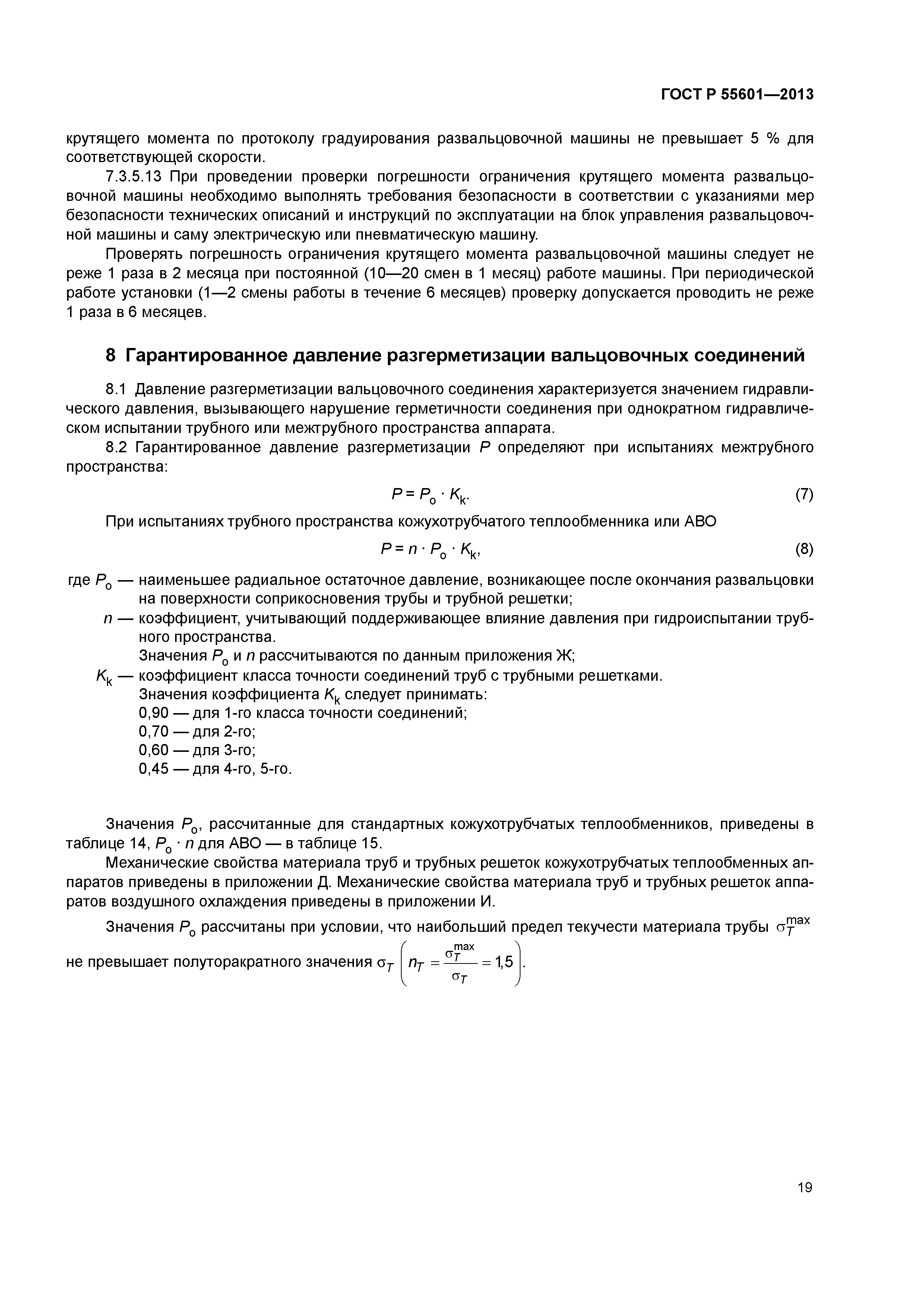

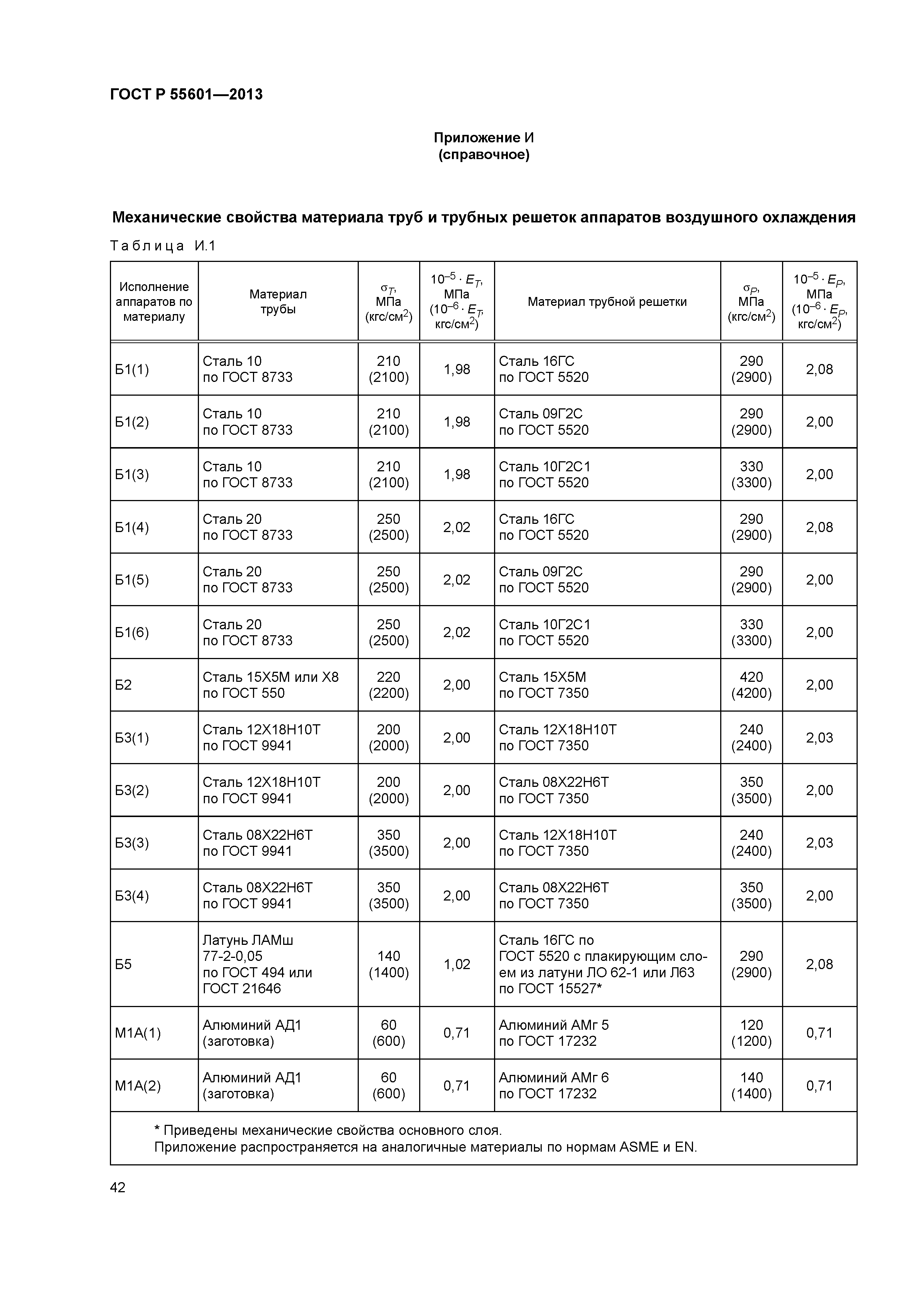

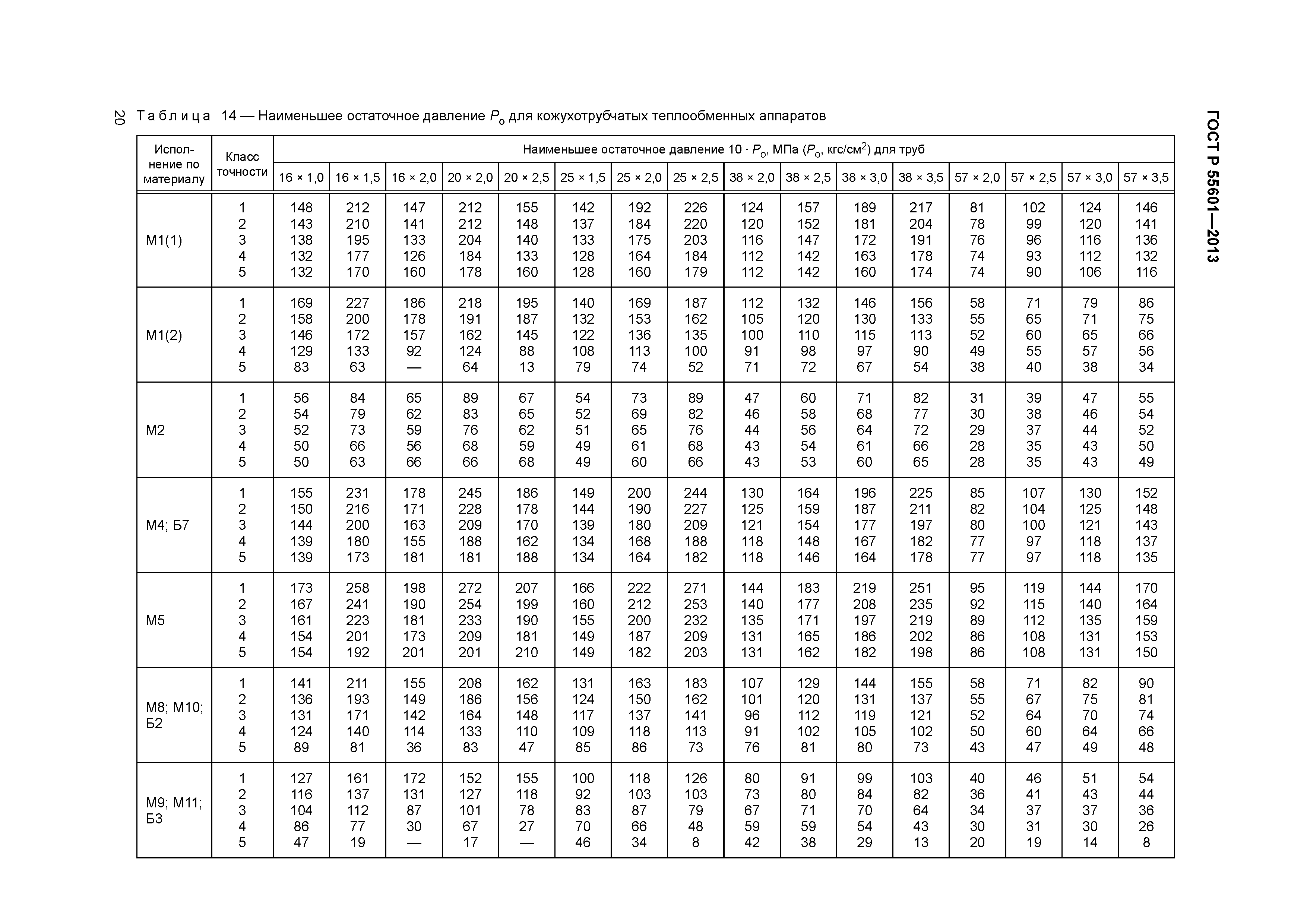

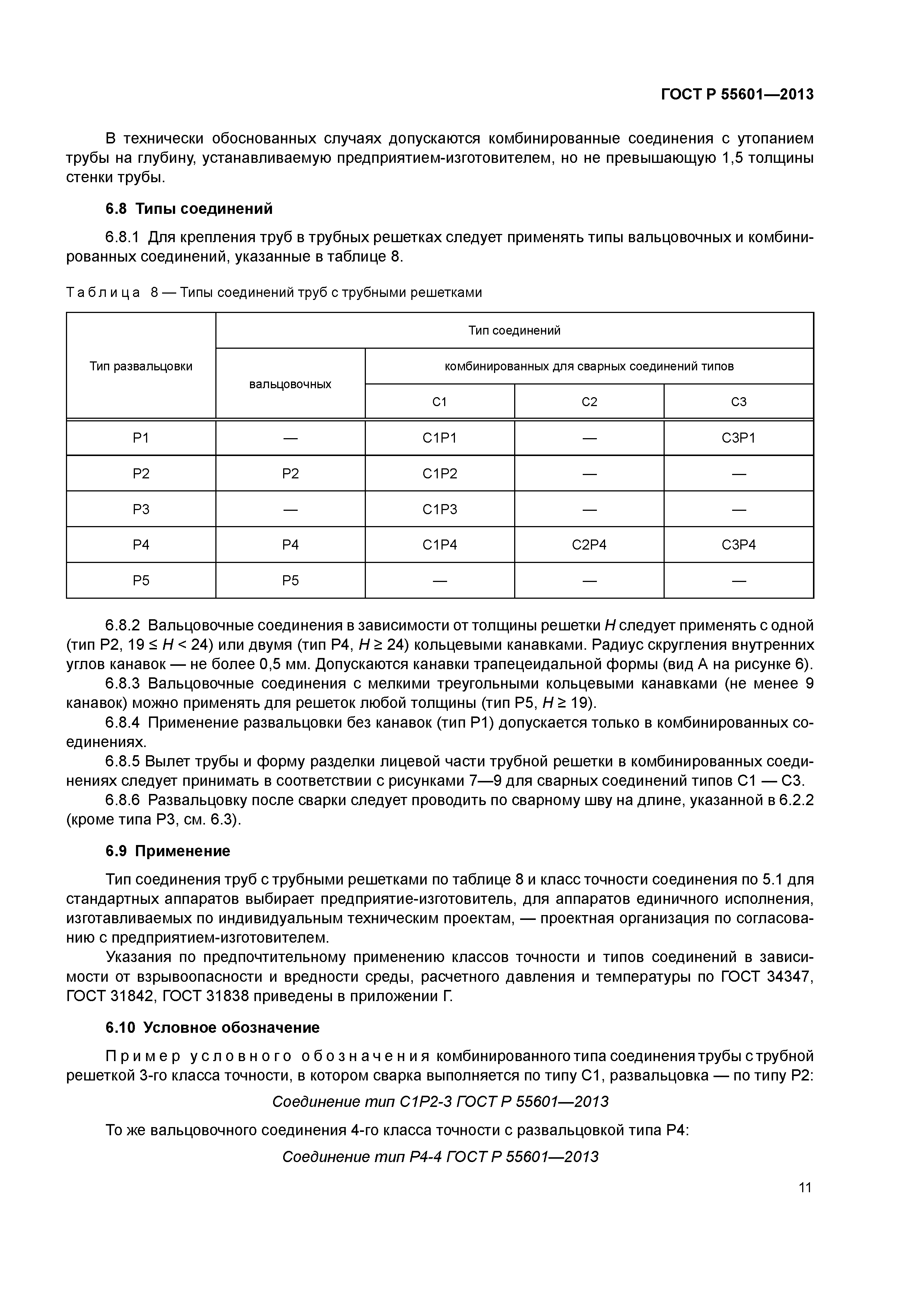

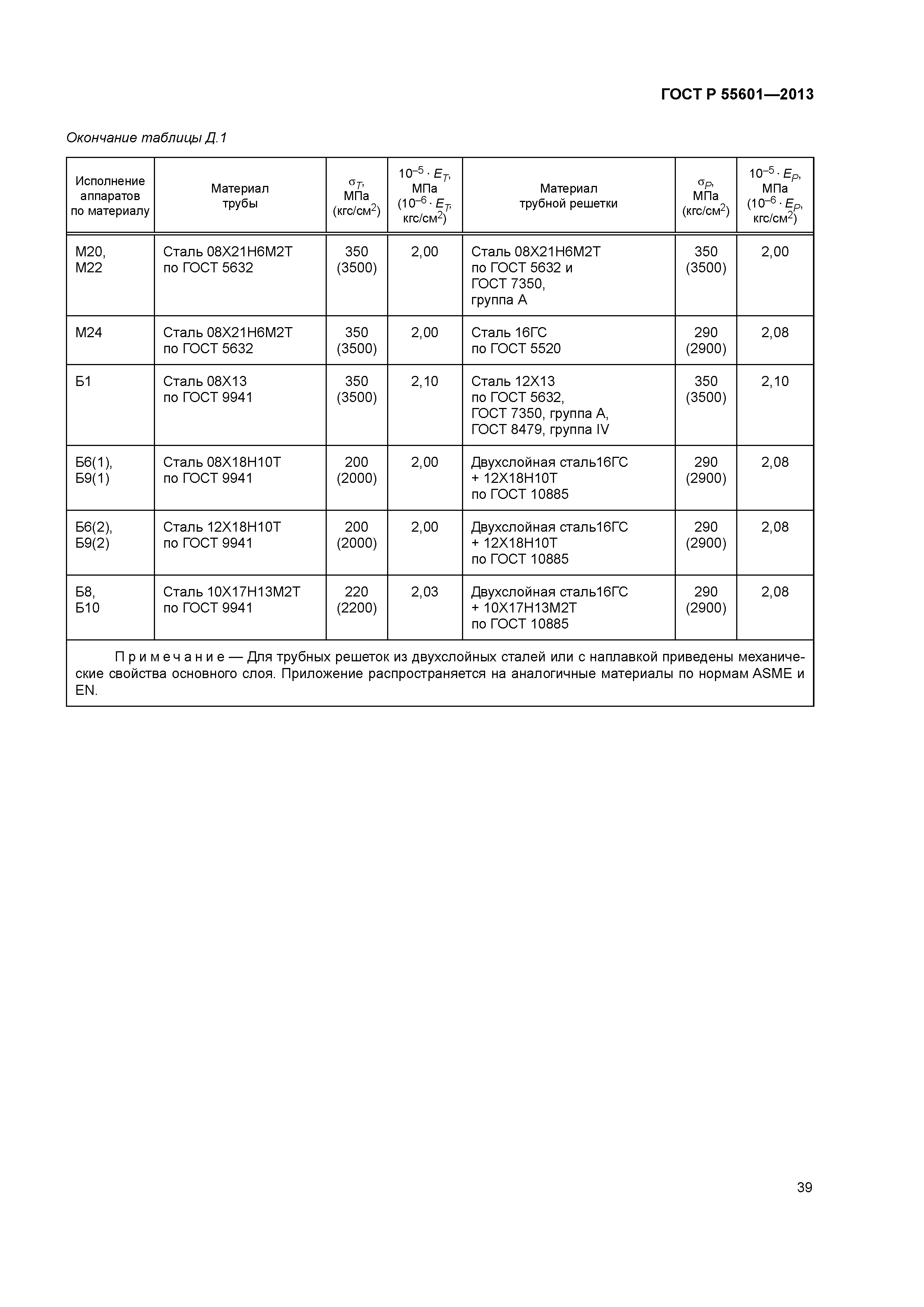

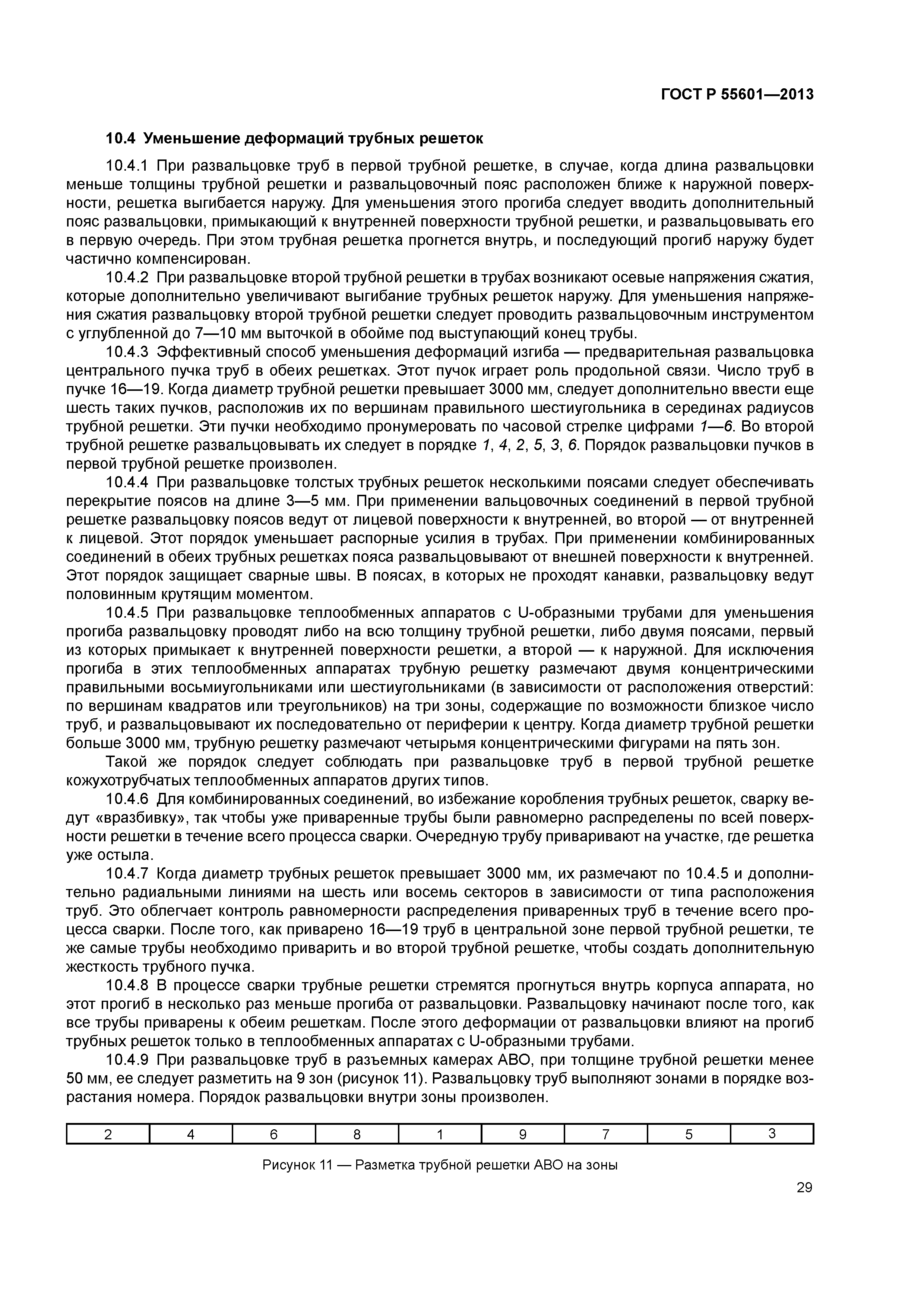

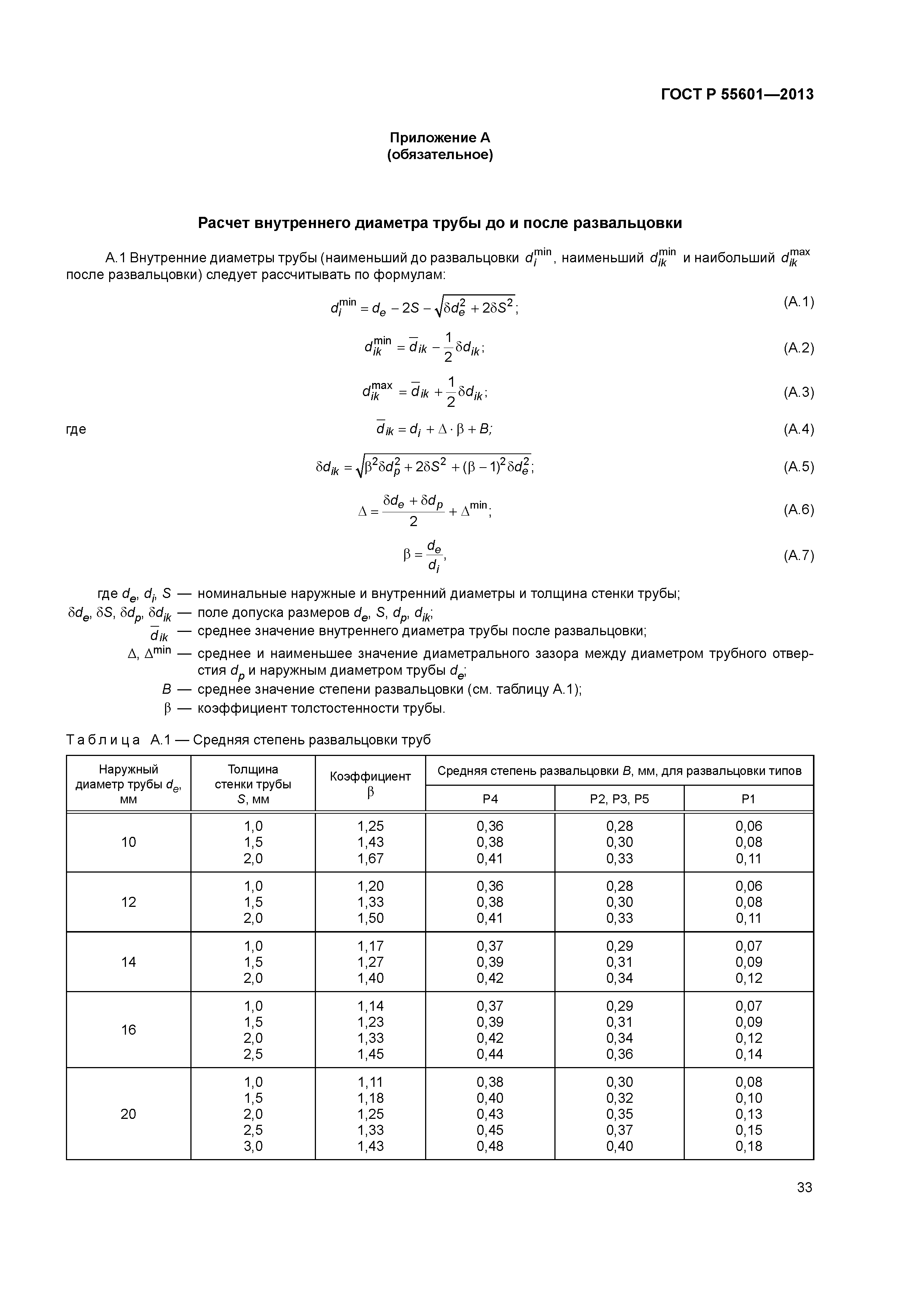

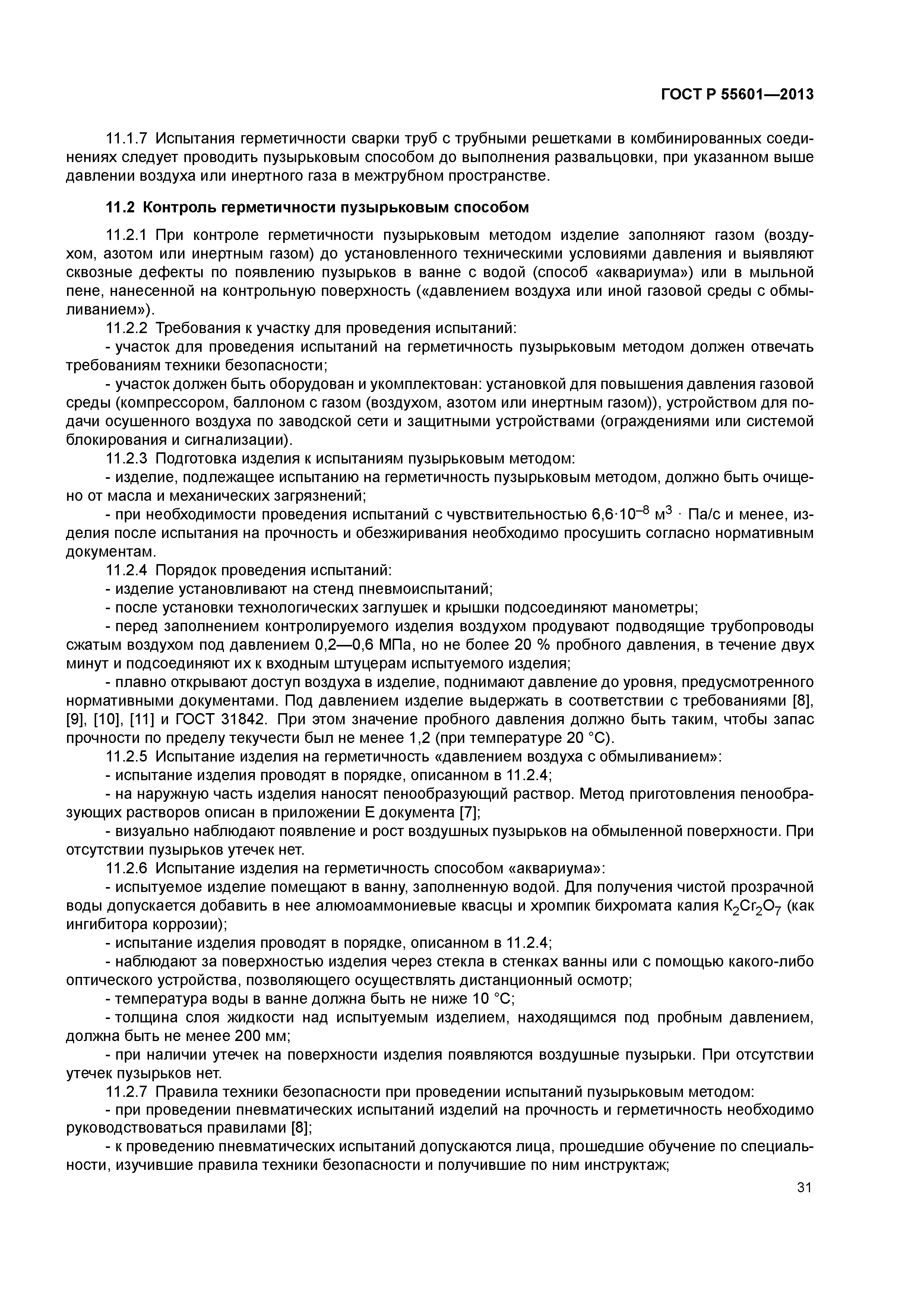

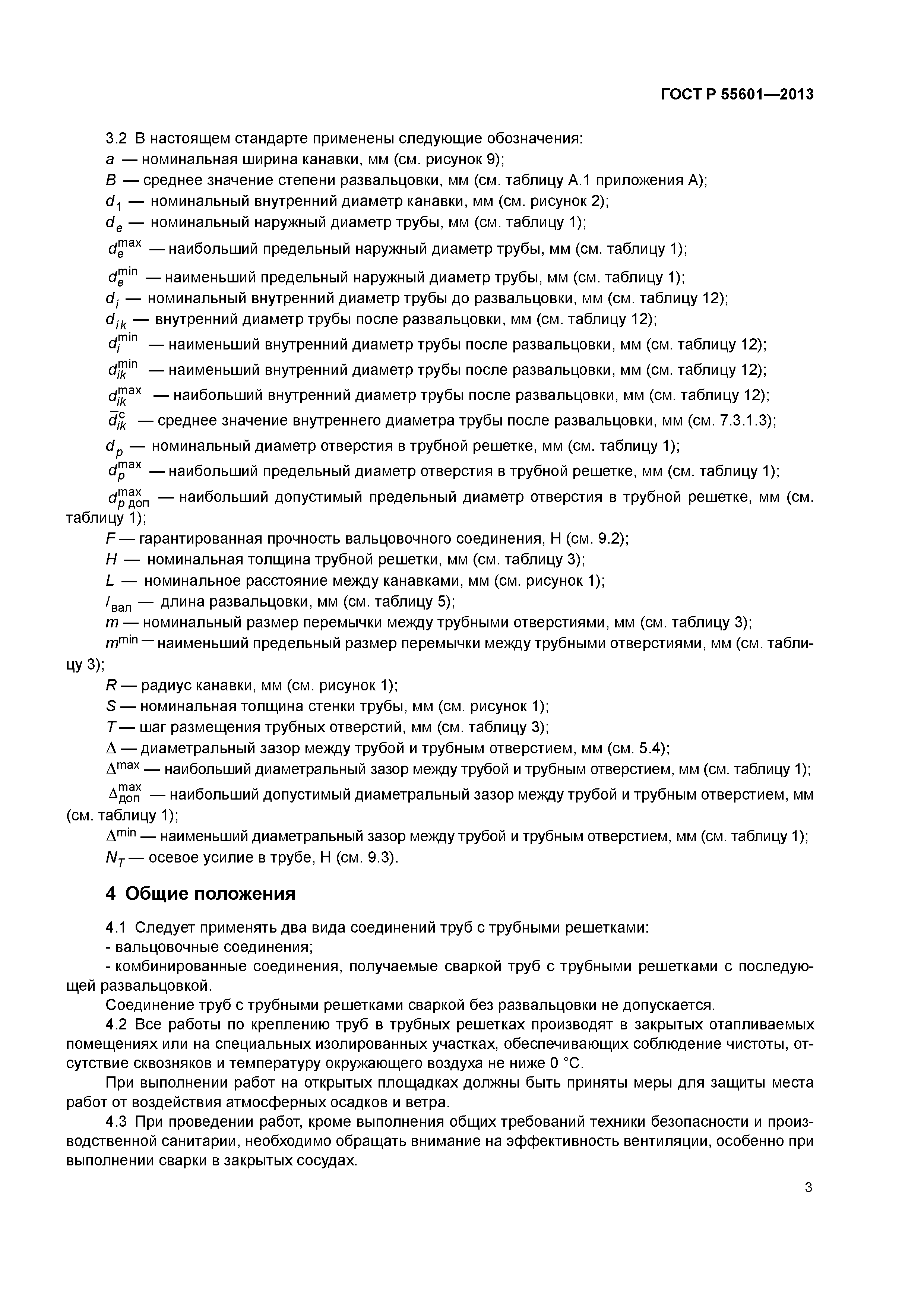

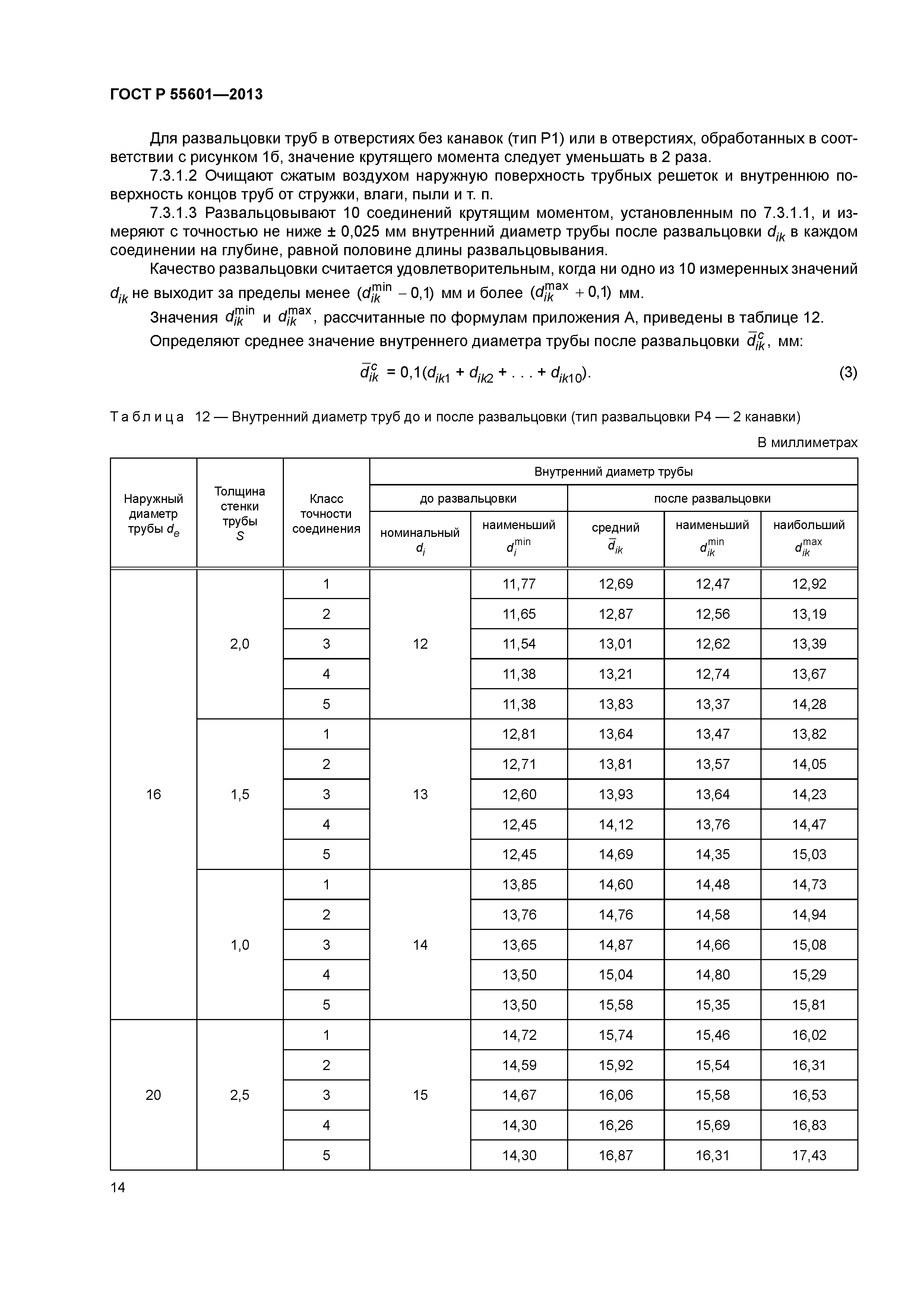

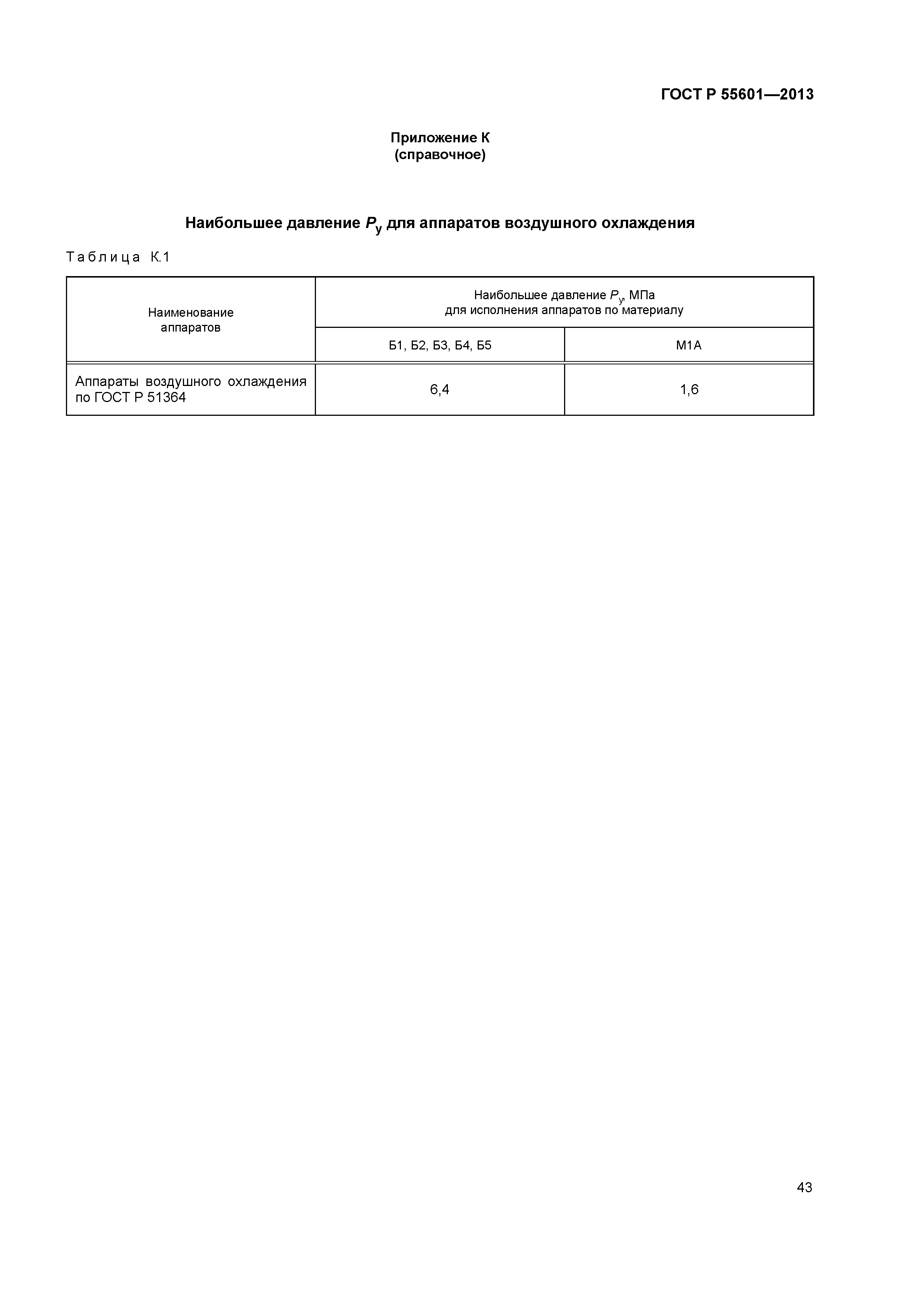

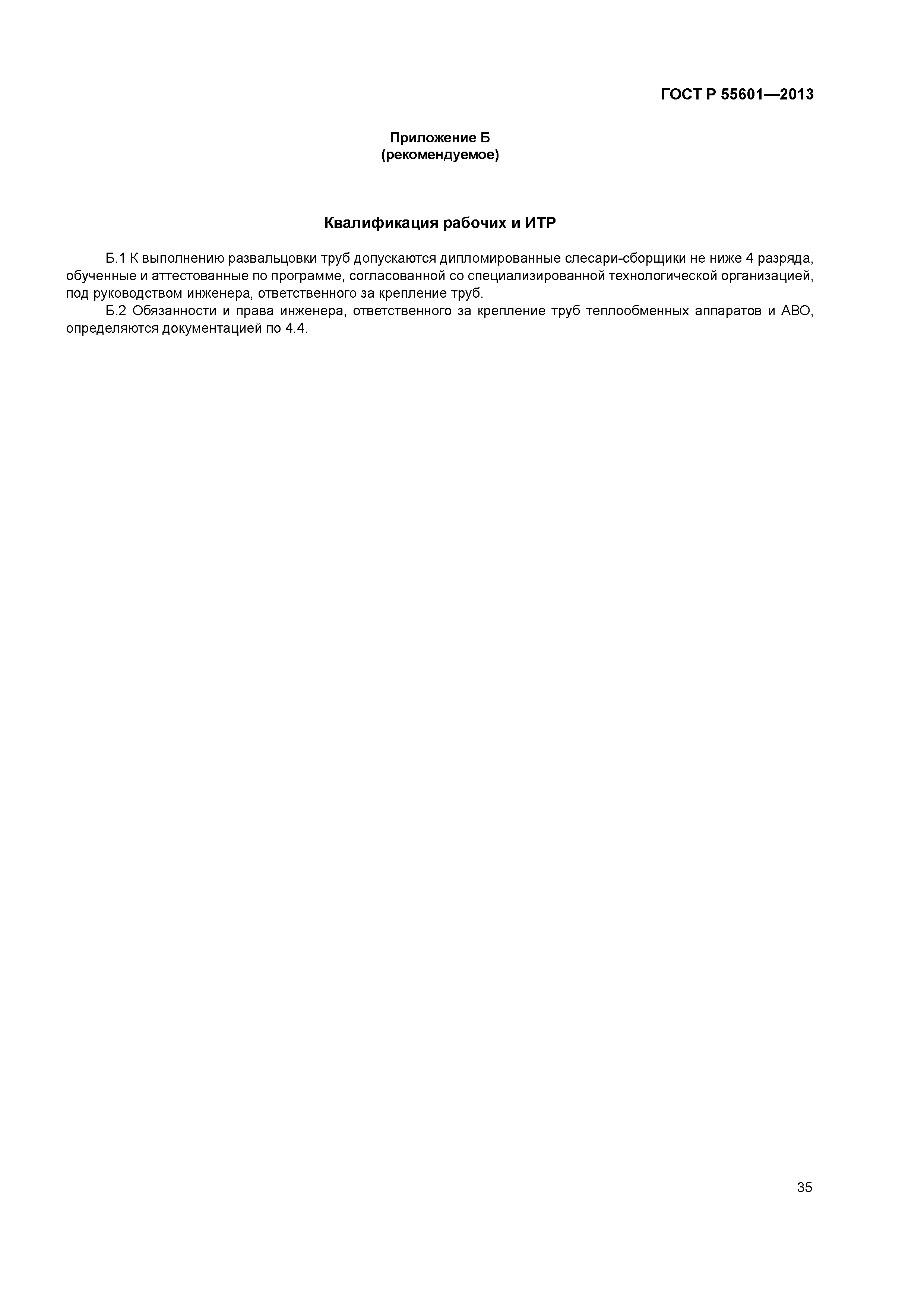

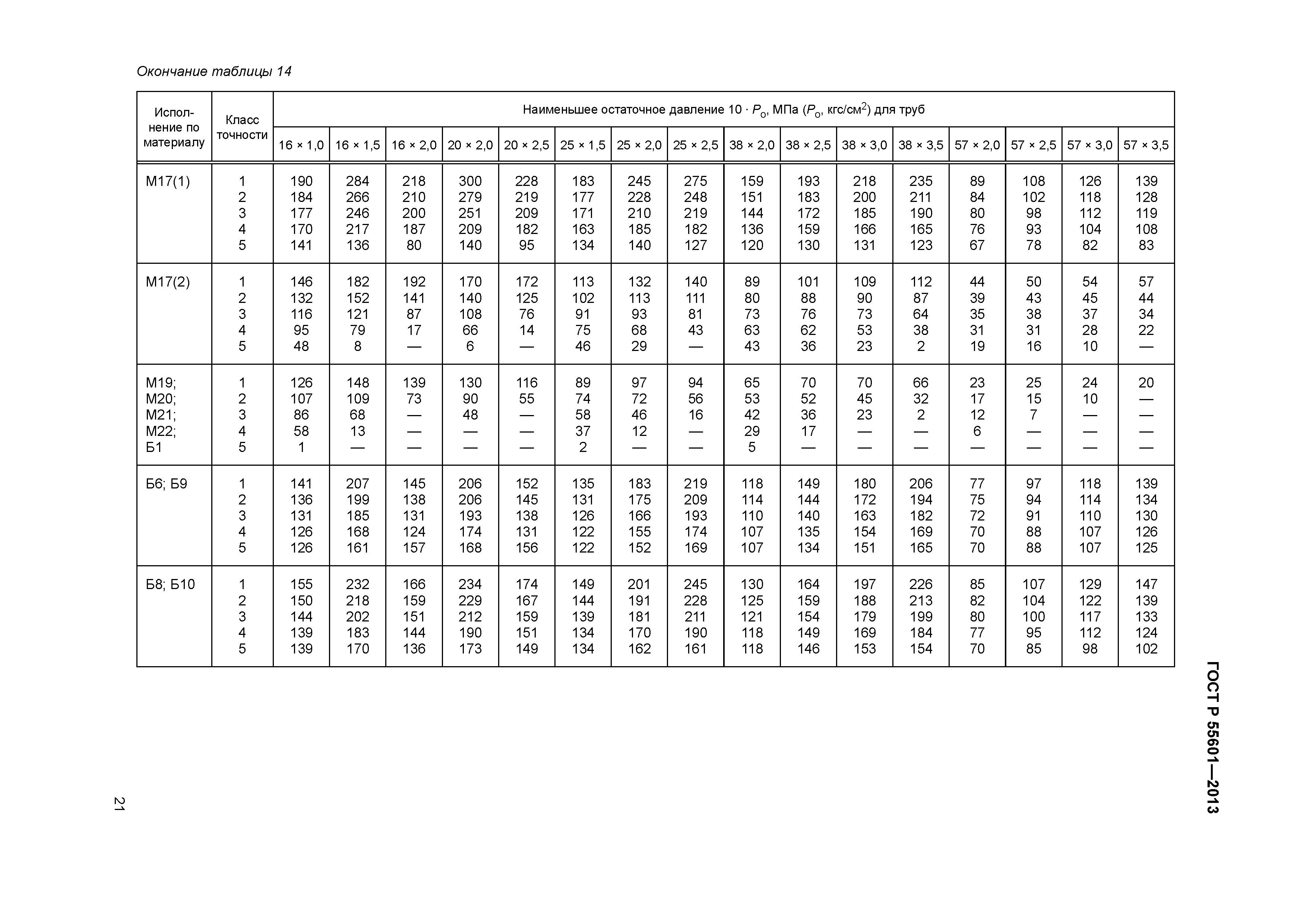

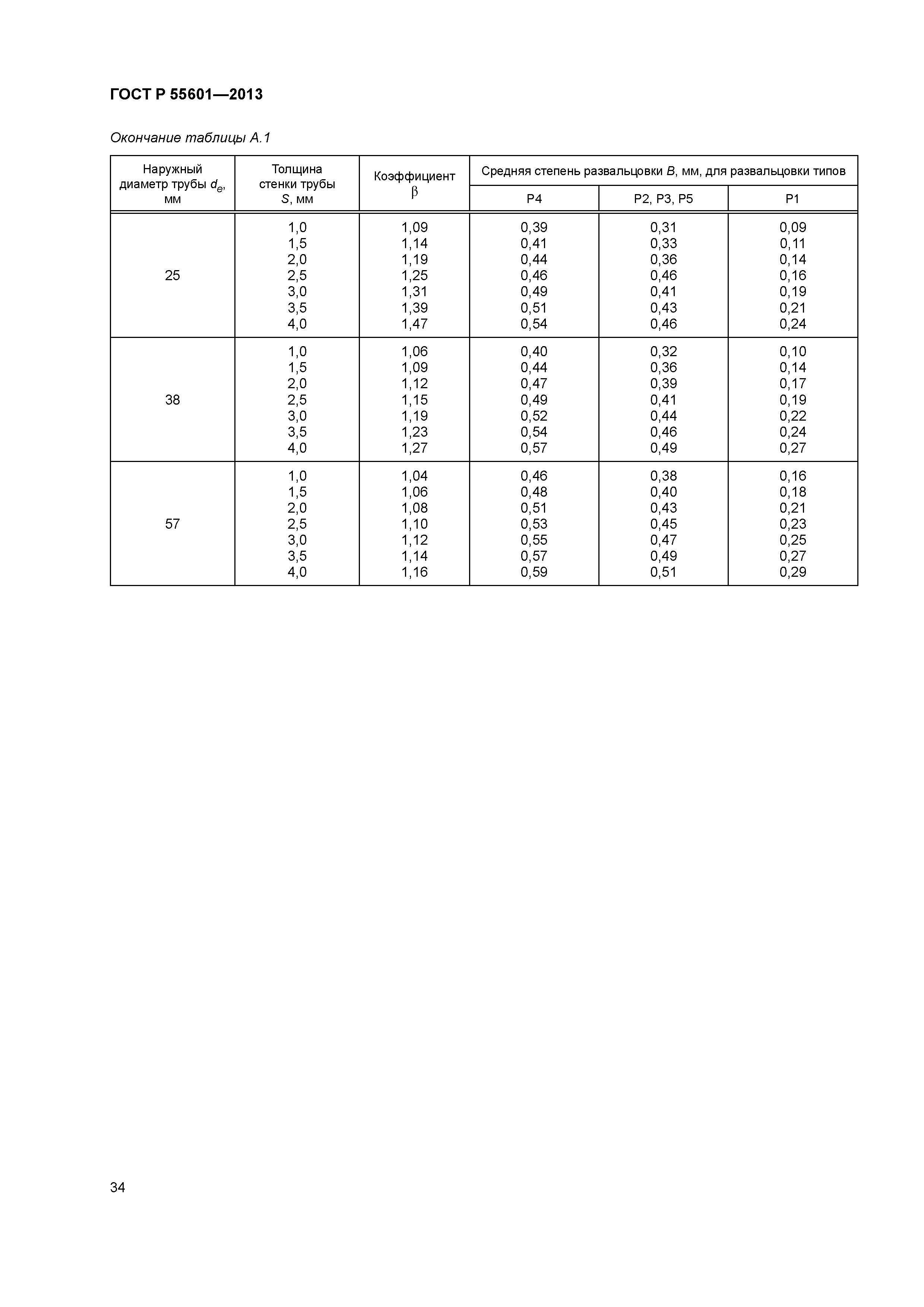

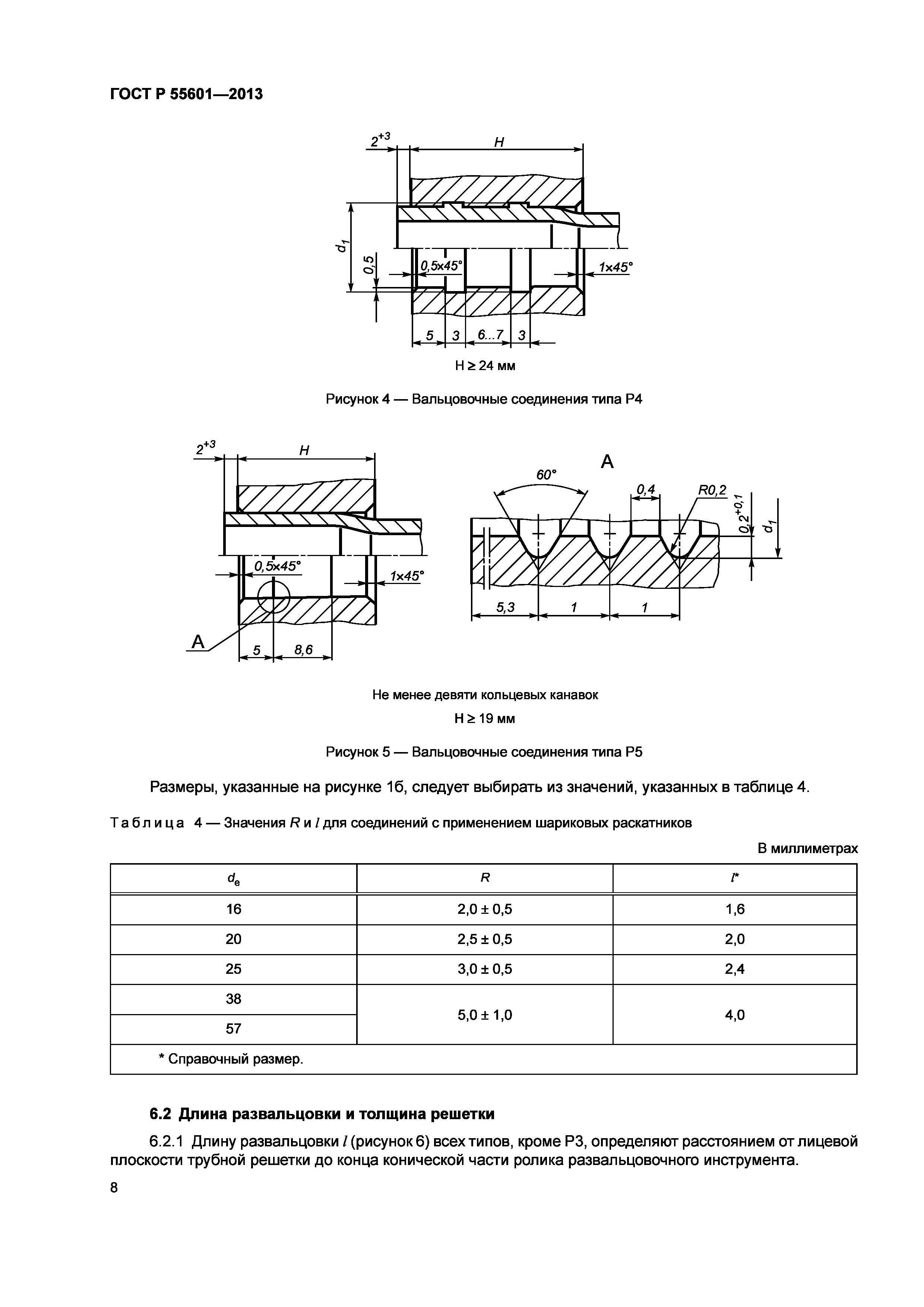

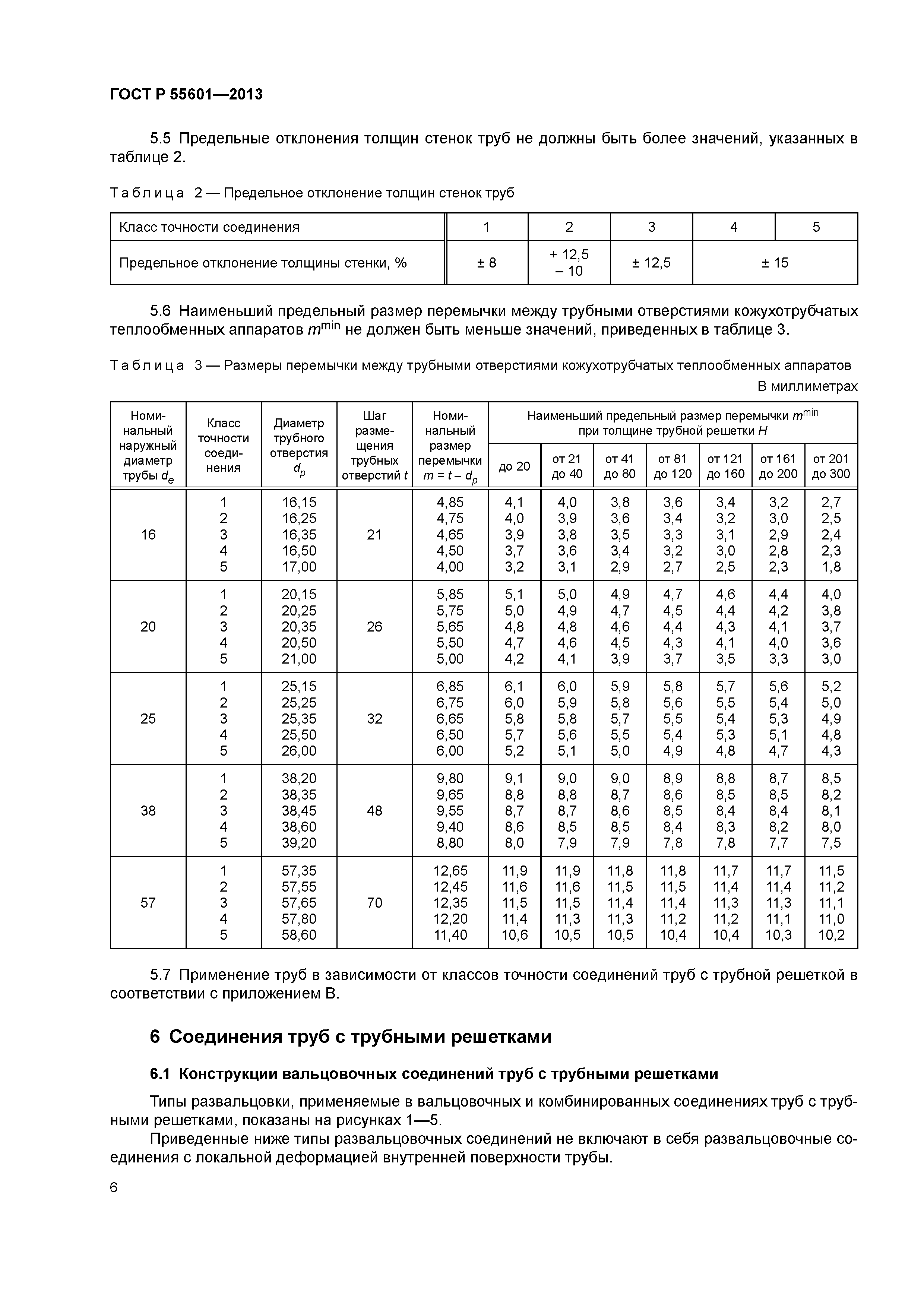

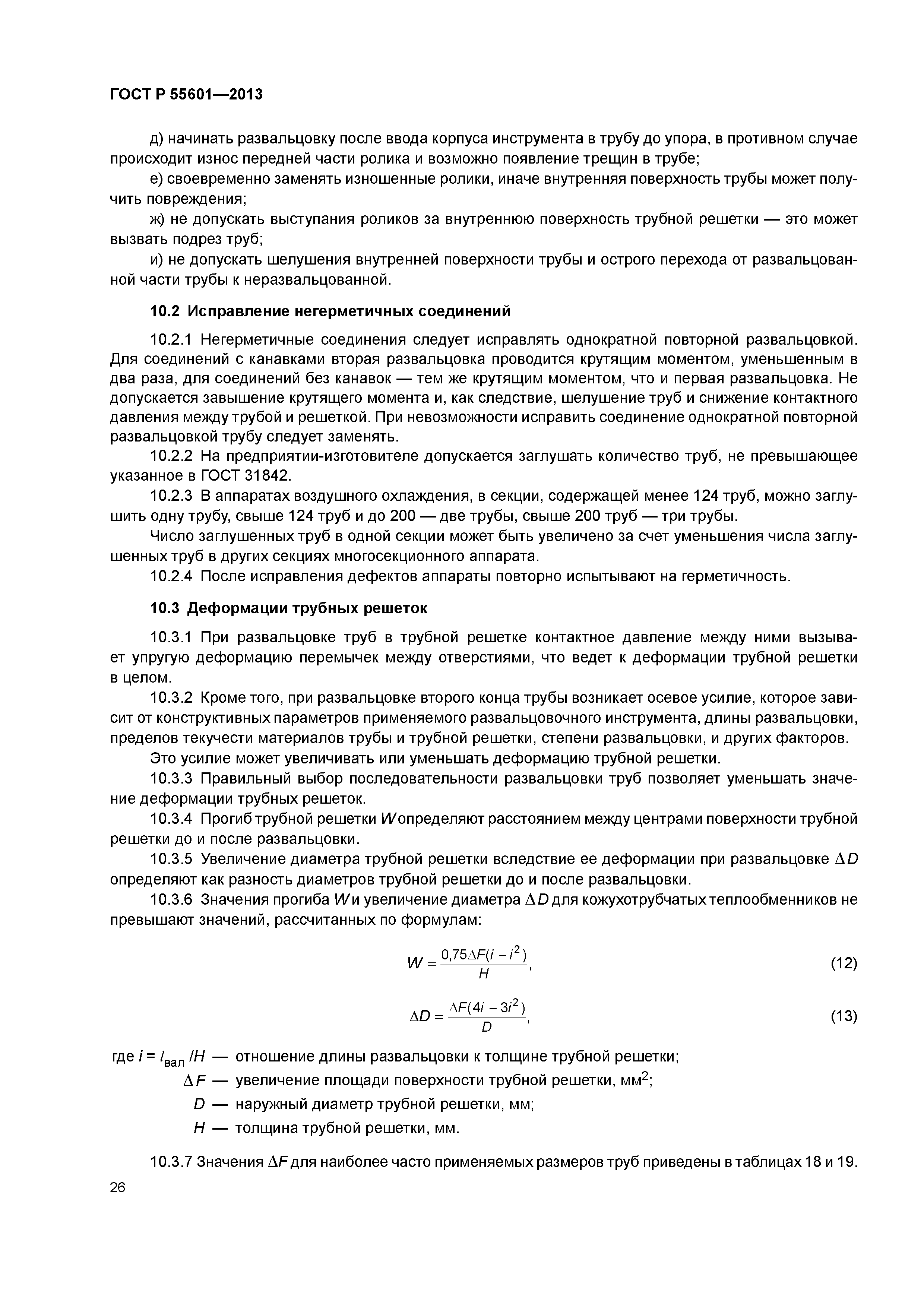

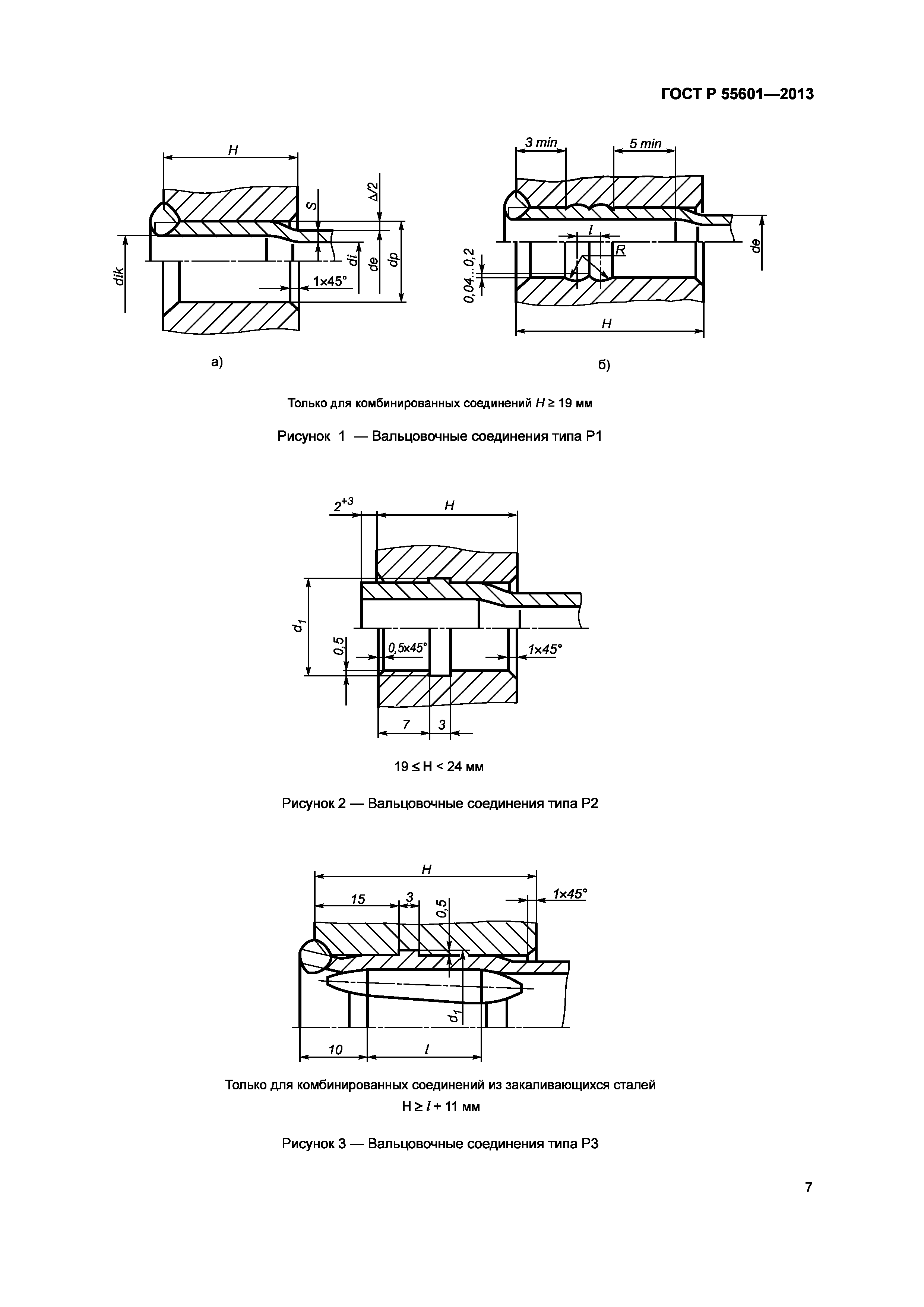

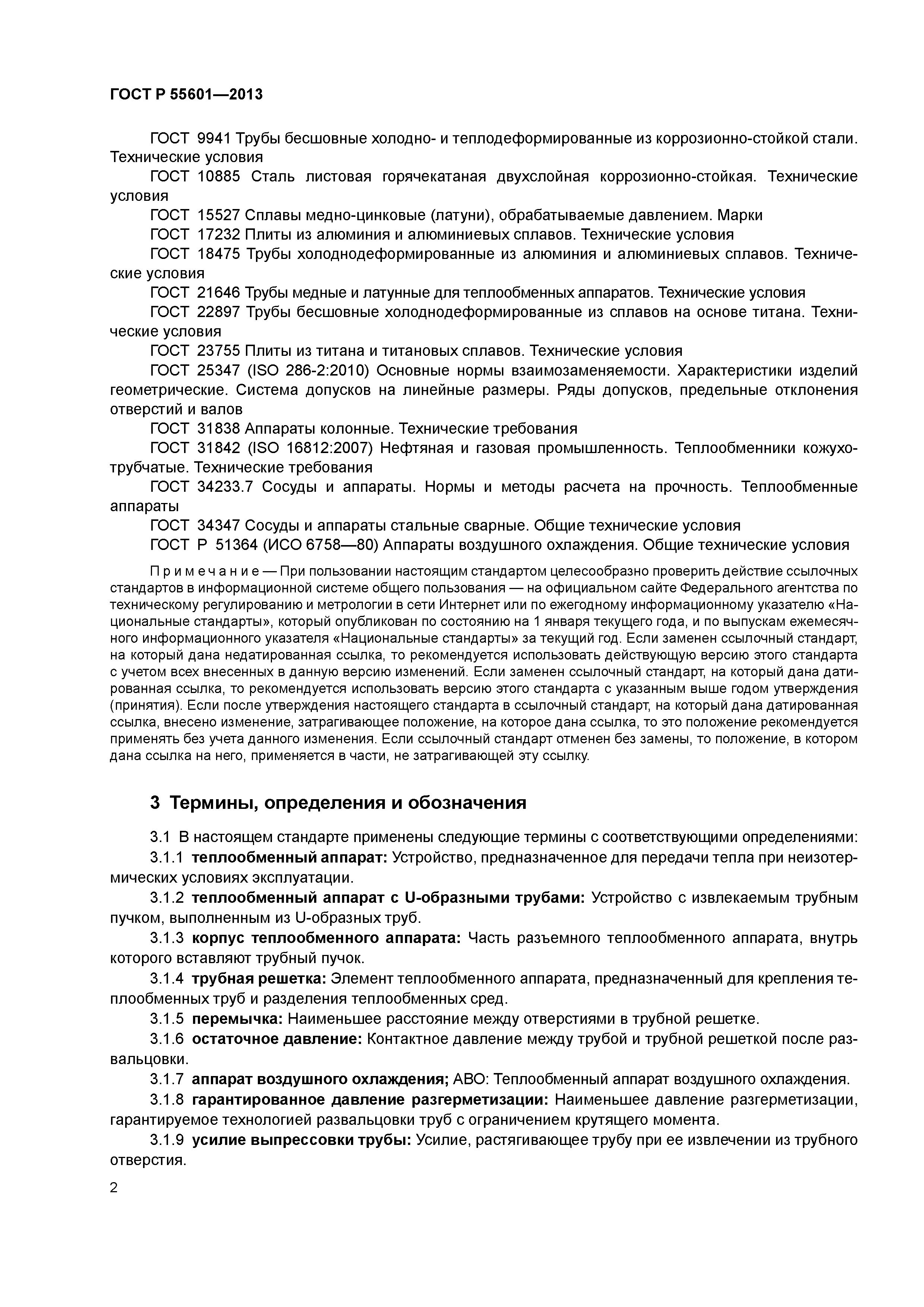

| Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Общие положения 5 Диаметры и допуски труб и трубных отверстий 6 Соединения труб с трубными решетками 6.1 Конструкции вальцовочных соединений труб с трубными решетками 6.2 Длина развальцовки и толщина решетки 6.3 Длина развальцовки и толщина решетки для типа Р3 6.4 Конструкции сварных соединений труб с трубными решетками 6.5 Наименьшая толщина перемычки 6.6 Размеры сварных швов 6.7 Вылет труб 6.8 Типы соединений 6.9 Применение 6.10 Условное обозначение 7 Требования к изготовлению 7.1 Подготовка труб и отверстий 7.2 Шероховатость поверхности 7.3 Развальцовка труб 7.3.1 Вальцовочные соединения 7.3.2 Комбинированные соединения 7.3.3 Развальцовочный инструмент 7.3.4 Оборудование для развальцовки труб 7.3.5 Проверка развальцовочной машины с помощью динамометрического ключа 8 Гарантированное давление разгерметизации вальцовочных соединений 9 Гарантированная прочность вальцовочных соединений 10 Качество развальцовки труб и деформации трубных решеток 10.1 Причины нарушения герметичности соединений 10.2 Исправление негерметичных соединений 10.3 Деформации трубных решеток 10.4 Уменьшение деформаций трубных решеток 10.5 Способы повышения качества вальцовочных соединений 11 Контроль герметичности соединений труб с трубными решетками 11.1 Способы контроля герметичности 11.2 Контроль герметичности пузырьковым способом 11.3 Контроль герметичности по падению давления Приложение А (обязательное) Расчет внутреннего диаметра трубы до и после развальцовки Приложение Б (рекомендуемое) Квалификация рабочих и ИТР Приложение В (обязательное) Трубы Приложение Г (рекомендуемое) Применение классов точности и типов соединений Приложение Д (справочное) Механические свойства материала труб и трубных решеток кожухотрубчатых теплообменных аппаратов Приложение Е (справочное) диаметры трубных отверстий 5-го класса для ремонтных работ Приложение Ж (обязательное) Определение наименьшего остаточного давления в вальцовочных соединениях Приложение И (справочное) Механические свойства материала труб и трубных решеток аппаратов воздушного охлаждения Приложение К (справочное) Наибольшее давление для аппаратов воздушного охлаждения Библиография |
| Разработан: | ФГУП ВНИИНМАШ ОАО ВНИИПТхимнефтеаппаратуры |
| Утверждён: | 06.09.2013 Федеральное агентство по техническому регулированию и метрологии (893-ст) |
| Издан: | Стандартинформ (2014 г. ) Стандартинформ (2019 г. ) |
| Нормативные ссылки: |
|
ГОСТ 3242-79 «Соединения сварные. Методы контроля качества»
