Скачать СТО 56947007-29.120.70.137-2012 Методические указания по выбору параметров срабатывания устройств РЗА серии SIPROTEC (Siemens AG) трансформаторов с высшим напряжением 110 - 220 кВ

Дата актуализации: 01.01.2021

СТО 56947007-29.120.70.137-2012

Методические указания по выбору параметров срабатывания устройств РЗА серии SIPROTEC (Siemens AG) трансформаторов с высшим напряжением 110 - 220 кВ

Обозначение: СТО 56947007-29.120.70.137-2012
Обозначение англ: STO 56947007-29.120.70.137-2012
Статус:введен впервые
Название рус.:Методические указания по выбору параметров срабатывания устройств РЗА серии SIPROTEC (Siemens AG) трансформаторов с высшим напряжением 110 - 220 кВ
Дата добавления в базу:01.10.2014
Дата актуализации:01.01.2021
Дата введения:13.12.2012
Область применения:Основной целью настоящей работы является разработка методических указаний по выбору параметров срабатывания и уставок устройств РЗА типового присоединения - понижающий трехобмоточный трансформатор, присоединенный на стороне высокого напряжения 110 - 220 кВ к шинам распределительного устройства с типовой схемой соединений.
Оглавление:Введение
Список сокращений
Функциональное описание РЗА трехобмоточного понижающего трансформатора ВП 110-220 кВ, присоединенного к шинам типовых РУ
Приложение А. Поясняющая схема
Приложение Б. Пояснительная записка
Б 1. Основные защиты трансформатора и резервные токовые защиты на стороне Высокого напряжения трансформатора
   Б 1.1 ANSI 87Т. Продольная дифференциальная токовая защита трансформатора, использующая характеристики стабилизации (торможения)
   Б 1.2 ANSI 87N. Ограниченная токовая защита от КЗ на землю в обмотке/на ошиновке ВН трансформатора
   Б 1.3 ANSI 87В. Дифференциальная токовая защита ошиновки на стороне ВН трансформатора (ДЗО ВН), использующая характеристики стабилизации (торможения)
   Б 1.4 ANSI 87В. Дифференциальная токовая защита ошиновки на стороне НН трансформатора (ДЗО НН), использующая характеристики стабилизации (торможения)
   Б 1.5 ANSI 50N. Токовая защита нулевой последовательности (ТЗНП) на стороне ВН трехобмоточного трансформатора

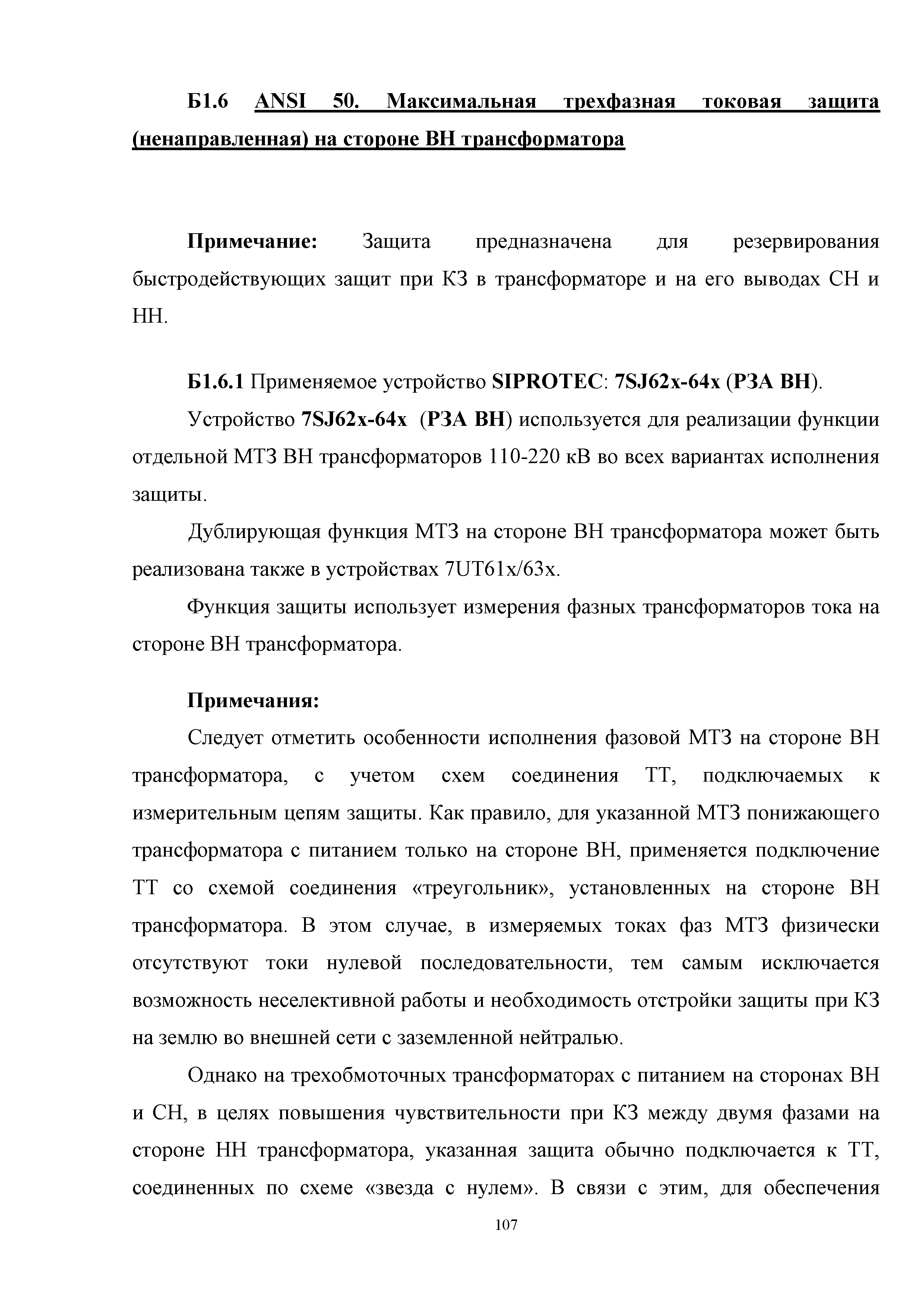

   Б 1.6 ANSI 50. Максимальная трехфазная токовая защита (ненаправленная) на стороне ВН трансформатора (ненаправленная) на стороне ВН трансформатора
   Б 1.7 ANSI 46. Максимальная токовая защита обратной последовательности (ненаправленная) на стороне ВН трансформатора
   Б 1.8 ANSI 50ВF. Внутренняя функция резервирования отказа отдельного (УРОВ) выключателя на стороне ВН трансформатора
   Б 1.9 ANSI 49. Токовая защита от перегрузки на стороне ВН трансформатора
   Б 1.10 ANSI 27. Защита минимального напряжения (ЗМН) на стороне ВН трехобмоточного трансформатора
Б 2. Защиты на стороне Среднего напряжения трехобмоточного трансформатора
   Б 2.1 ANSI 50. Максимальная трехфазная токовая защита (ненаправленная) на стороне СН трансформатора
   Б 2.2 ANSI 46. Максимальная токовая защита обратной последовательности (ненаправленная) на стороне СН трансформатора (ТЗОП)
   Б 2.6 ANSI 59(U2). Защита от повышения напряжения обратной последовательности в сети СН трансформатора (блокирование защиты от замыканий на землю)
   Б 2.7 ANSI79. Устройство автоматического повторного включения выключателя СН трансформатора
Б 3. Защиты на стороне Низкого напряжения трансформатора (ячейка выключателя ввода Секции НН)
   Б 3.1 ANSI 50. Максимальная трехфазная токовая защита (ненаправленная) на стороне НН трансформатора
   Б 3.2 ANSI 46. Максимальная токовая защита обратной последовательности (ненаправленная) на стороне НН трансформатора (ТЗОП)
   Б 3.7 ANSI 59(U2). Защита от повышения напряжения обратной последовательности в сети НН трансформатора (блокирование защиты от замыканий на землю)
   Б 3.8 ANSI 79. Устройство автоматического повторного включения выключателя НН трансформатора
Приложение В. Выбор МП устройств РЗА
Приложение Г. Таблицы выбора параметров срабатывания микропроцессорных устройств РЗА
Приложение Г1. Методические указания по выбору измерительных трансформаторов
Приложение Д . Пример расчёта уставок релейной защиты и автоматики понижающего трехобмоточного трансформатора ВН 110 кВ на базе микропроцессорных устройств серии SIPROTEC (SIEMENS AG)
Библиография
Разработан: ООО НПП Селект
Утверждён:13.12.2012 ОАО ФСК ЕЭС (774)
Издан: ОАО ФСК ЕЭС (2012 г. )
Нормативные ссылки:
