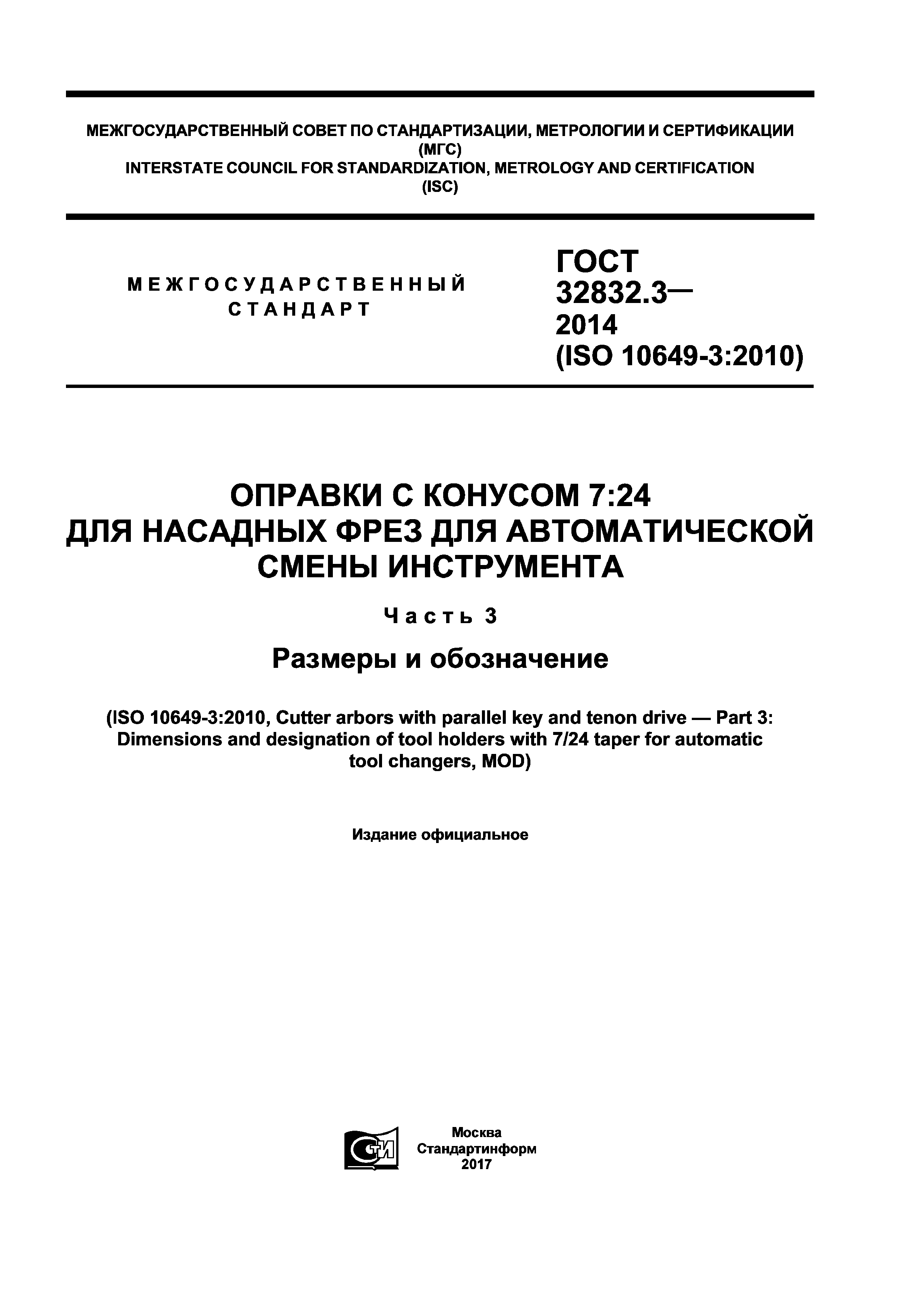

Скачать ГОСТ 32832.3-2014 Оправки с конусом 7:24 для насадных фрез для автоматической смены инструмента. Часть 3. Размеры и обозначениеДата актуализации: 01.01.2021   ГОСТ 32832.3-2014

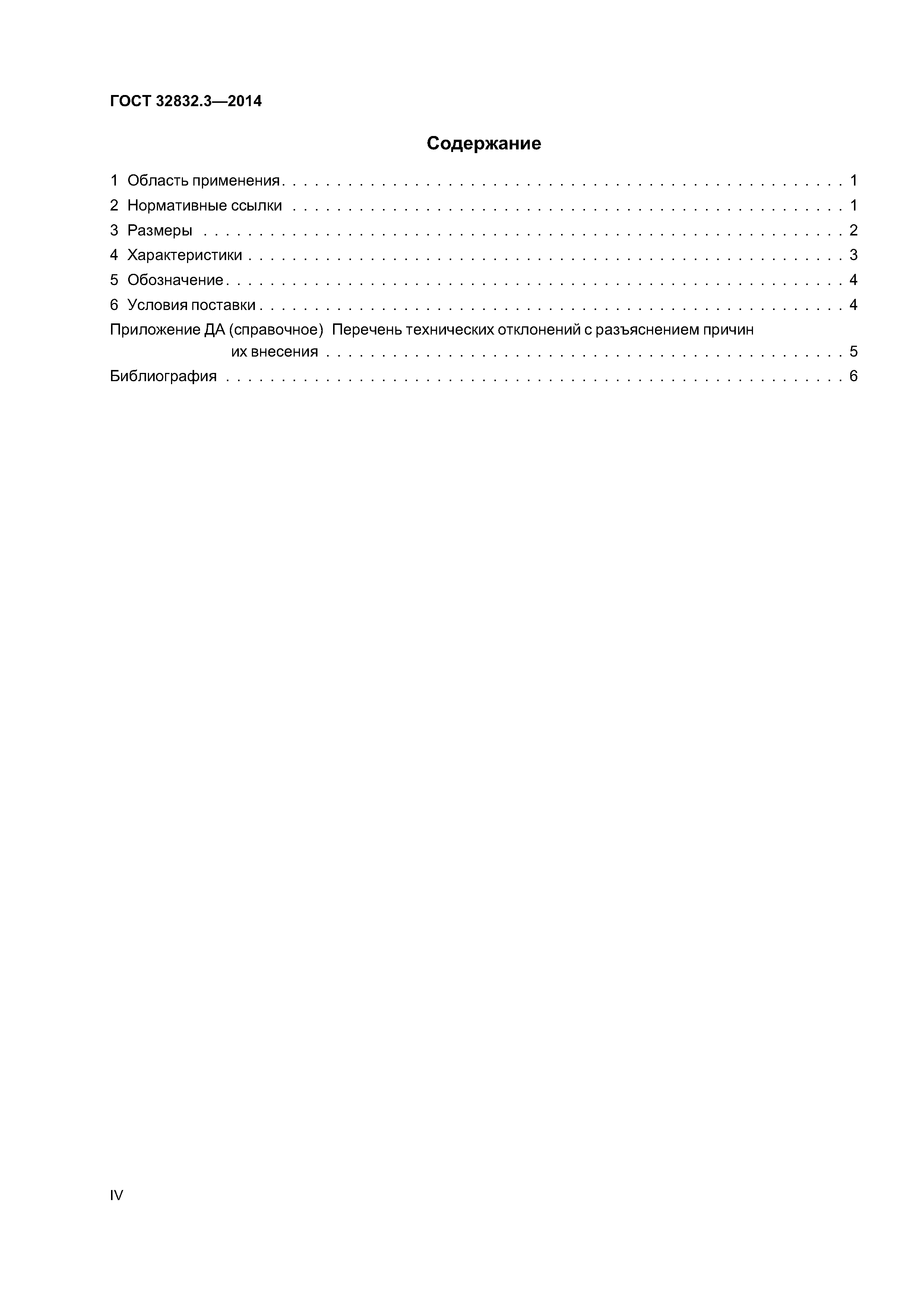

Оправки с конусом 7:24 для насадных фрез для автоматической смены инструмента. Часть 3. Размеры и обозначение| Обозначение: | ГОСТ 32832.3-2014 | | Обозначение англ: | GOST 32832.3-2014 | | Статус: | взамен | | Название рус.: | Оправки с конусом 7:24 для насадных фрез для автоматической смены инструмента. Часть 3. Размеры и обозначение | | Название англ.: | Arbors with 7:24 taper for shell cutters for automatic tool changers. Part 3. Dimensions and symbol | | Дата добавления в базу: | 12.02.2016 | | Дата актуализации: | 01.01.2021 | | Дата введения: | 01.01.2016 | | Область применения: | Стандарт распространяется на основные размеры и обозначение оправок с конусом 7:24, продольной шпонкой и поводковым срезом, предназначенных для автоматической смены инструмента. | | Оглавление: | 1 Область применения

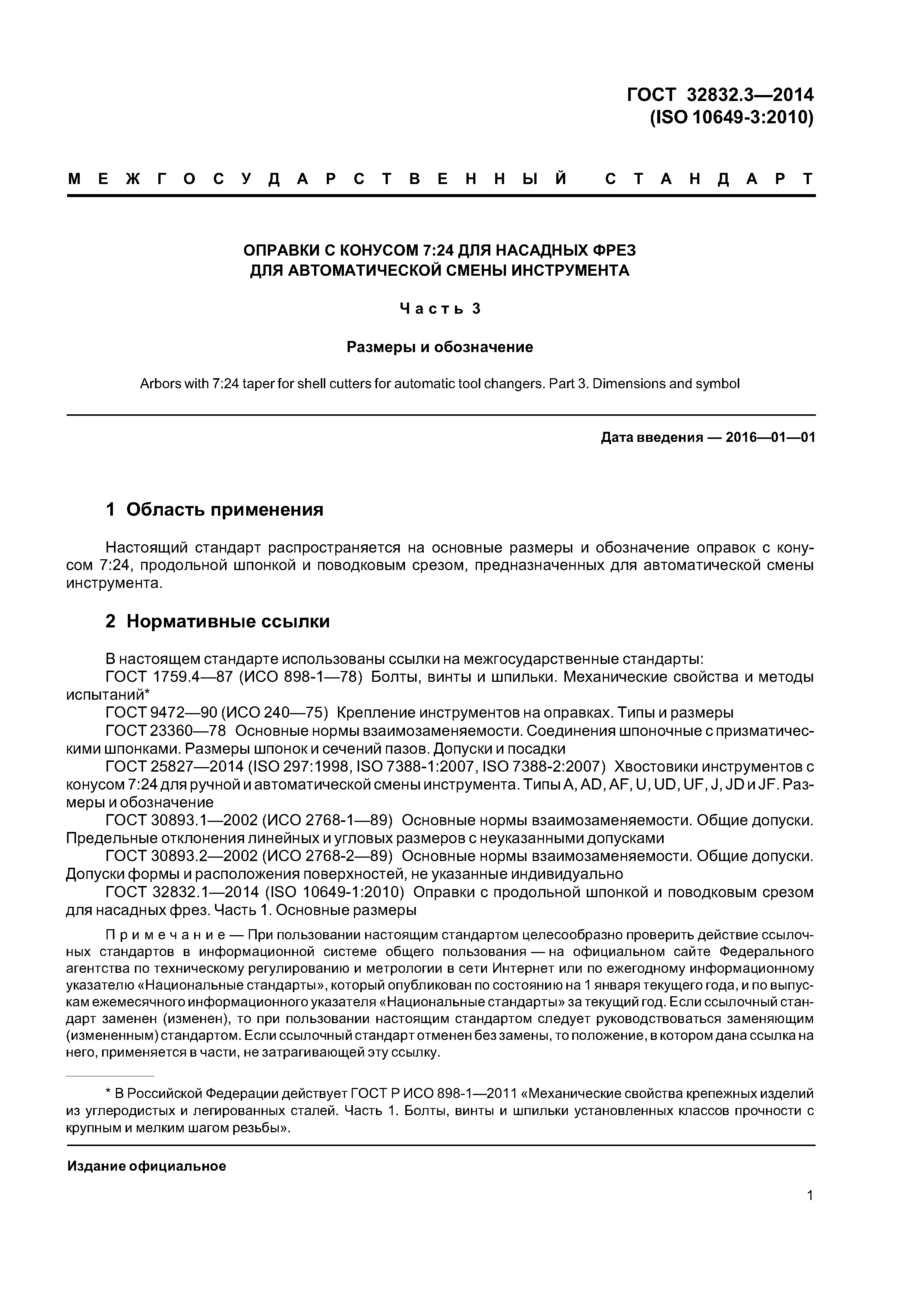

2 Нормативные ссылки

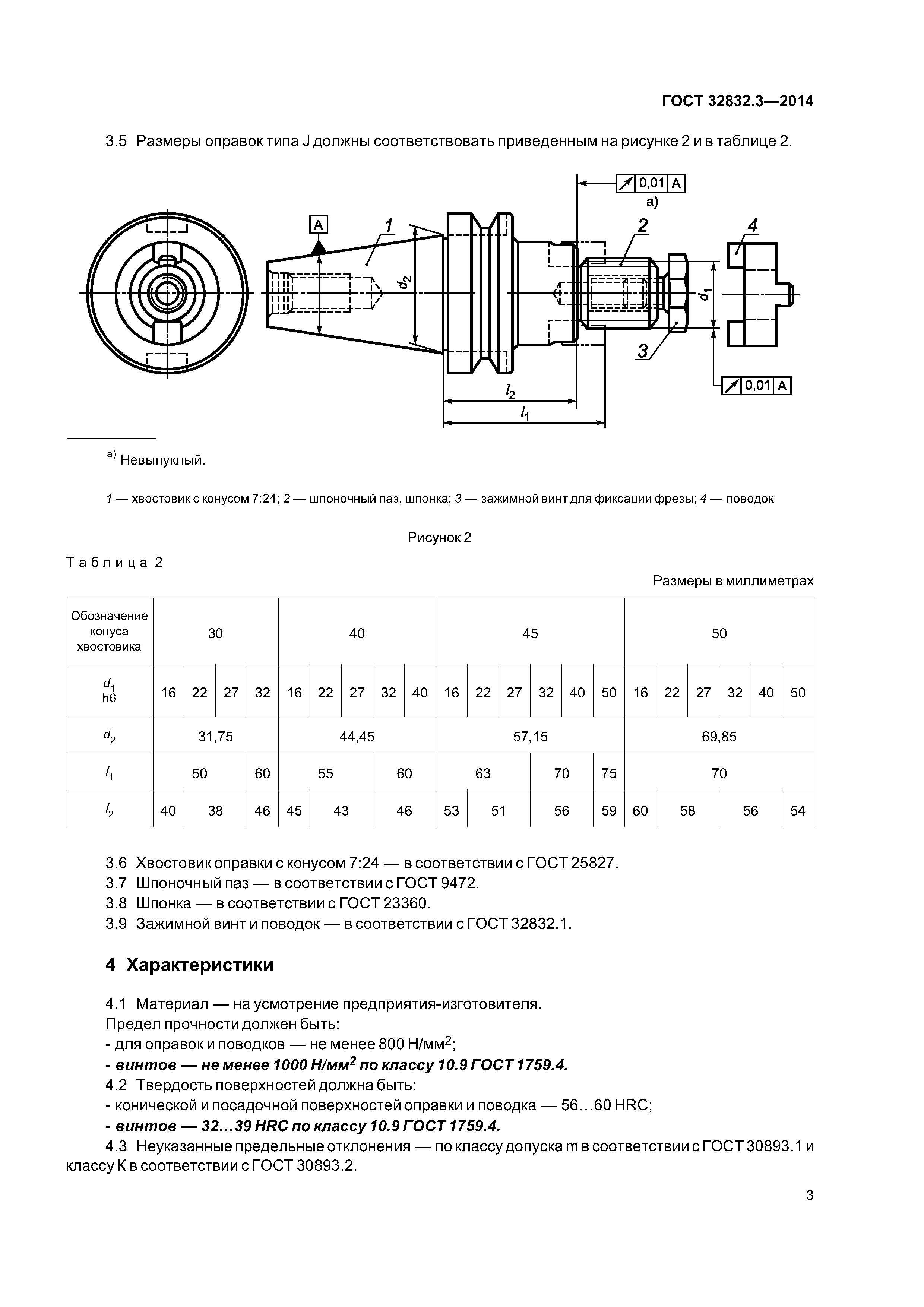

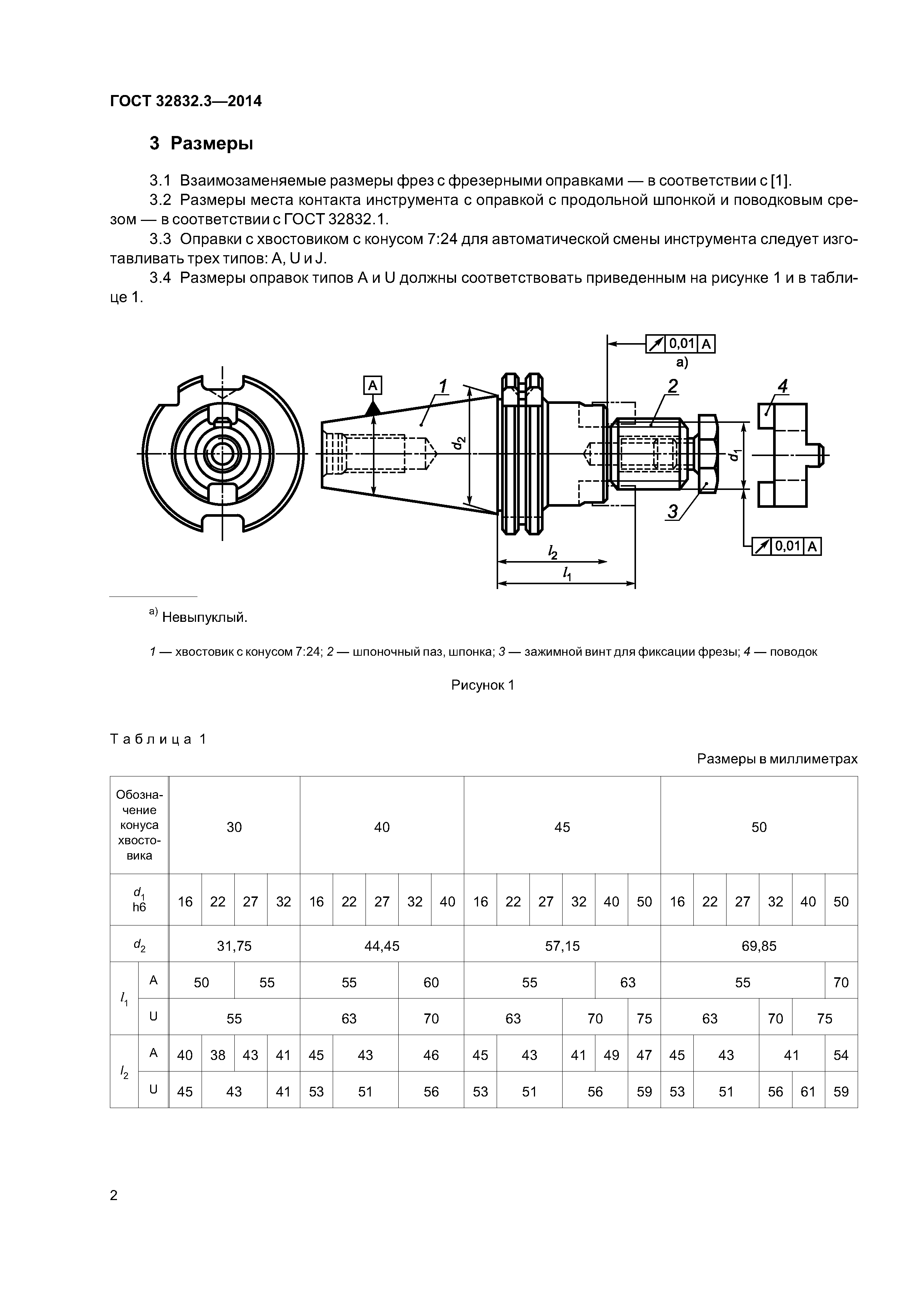

3 Размеры
4 Характеристики

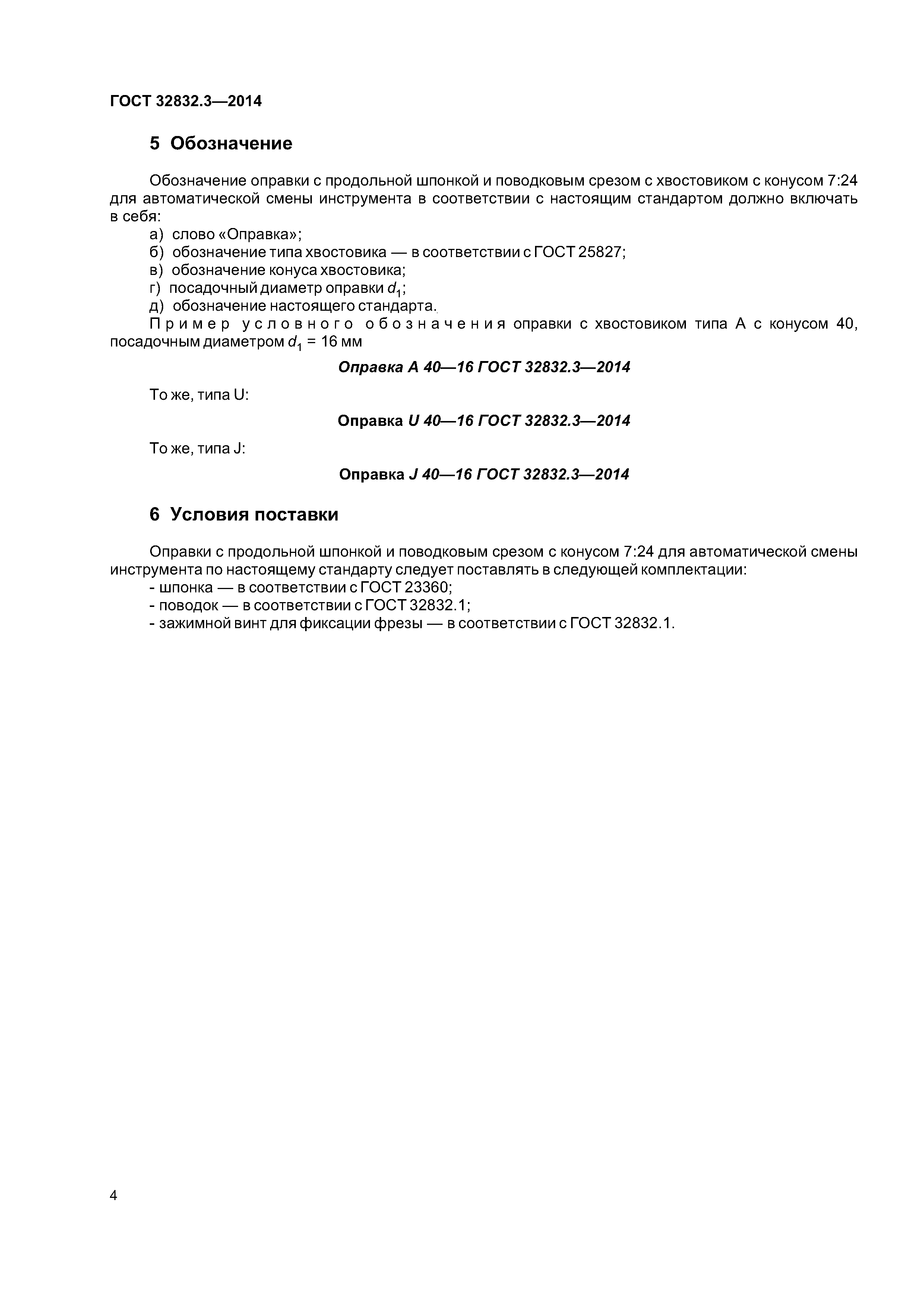

5 Обозначение
6 Условия поставки
Приложение ДА (справочное) Перечень технических отклонений с разъяснением причин их внесения

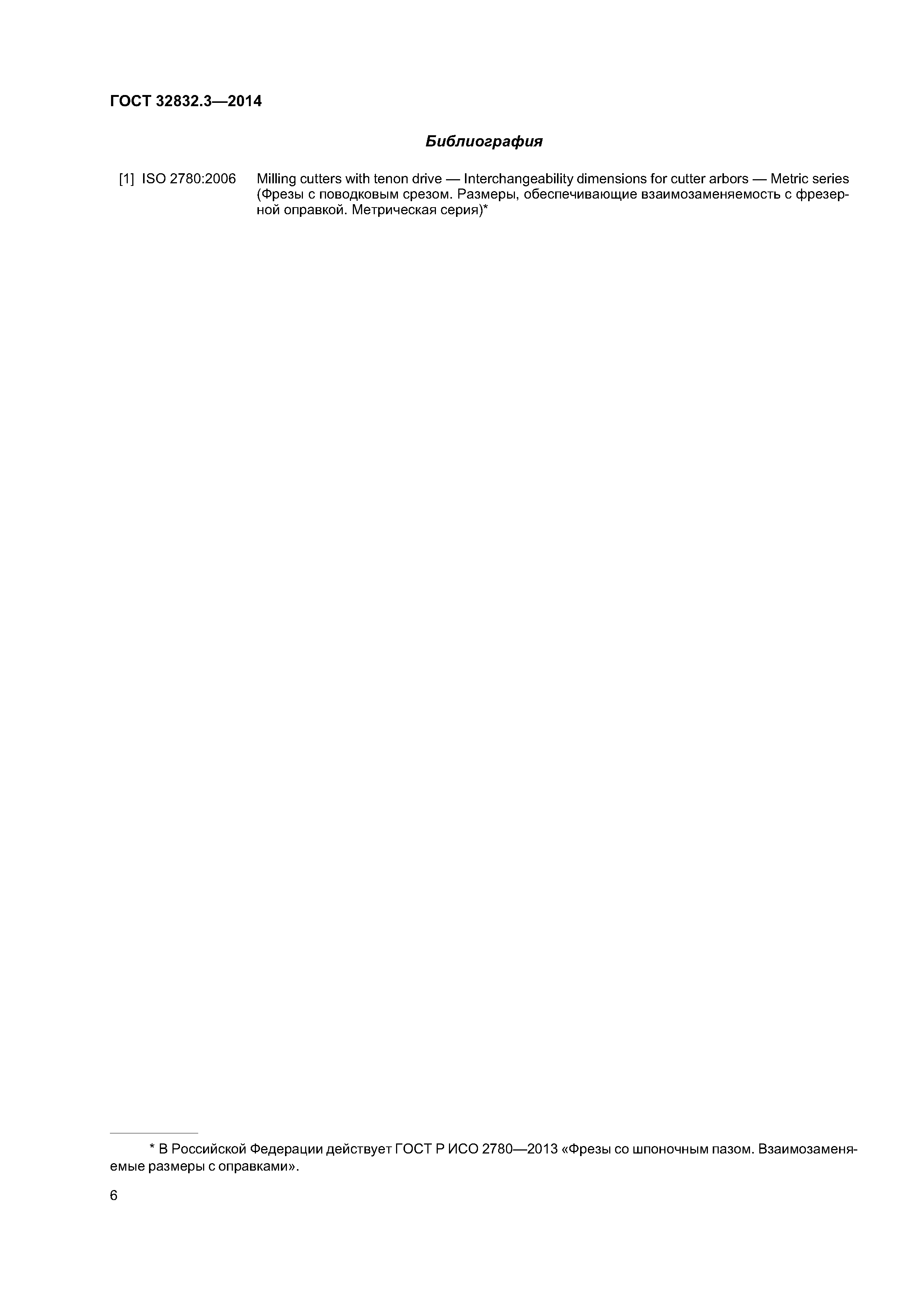

Библиография | | Разработан: | ОАО ВНИИИНСТРУМЕНТ
| | Утверждён: | 25.06.2014 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 45)
03.06.2015 Федеральное агентство по техническому регулированию и метрологии (541-ст)
| | Издан: | Стандартинформ (2015 г. )
Стандартинформ (2017 г. )
| |
| Заменяет собой: | | | Нормативные ссылки: |  ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний»- ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки»
- ГОСТ 26538-85 «Оправки с конусом 7:24 для насадных торцовых фрез к станкам с ЧПУ. Основные размеры»
- ГОСТ 9472-90 «Крепление инструментов на оправках. Типы и размеры»
- ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками»
- ГОСТ 30893.2-2002 «Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально»
- ГОСТ Р ИСО 898-1-2011 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы»
- ГОСТ Р 1.5-2012 «Стандартизация в Российской Федерации. Стандарты национальные. Правила построения, изложения, оформления и обозначения»
- ГОСТ Р ИСО 2780-2013 «Фрезы со шпоночным пазом. Взаимозаменяемые размеры с оправками»
- ГОСТ 25827-2014 «Хвостовики инструментов с конусом 7:24 для ручной и автоматической смены инструмента. Типы A, AD, AF, U, UD, UF, J, JD и JF. Размеры и обозначение»
- ГОСТ 32832.1-2014 «Оправки с продольной шпонкой и поводковым срезом для насадных фрез. Часть 1. Основные размеры»
- ГОСТ ISO 898-1-2014 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы»
- ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения»
- ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
|

|
