Скачать ГОСТ 33009.1-2014 Котлы газовые центрального отопления. Часть 1. Технические требования и методы испытаний

Дата актуализации: 01.01.2021

ГОСТ 33009.1-2014

Котлы газовые центрального отопления. Часть 1. Технические требования и методы испытаний

Обозначение:	ГОСТ 33009.1-2014
Обозначение англ:	GOST 33009.1-2014
Статус:	введен впервые
Название рус.:	Котлы газовые центрального отопления. Часть 1. Технические требования и методы испытаний
Название англ.:	Gas-fired central heating boilers. Part 1. Technical requirements and test methods
Дата добавления в базу:	12.02.2016
Дата актуализации:	01.01.2021
Дата введения:	01.01.2016

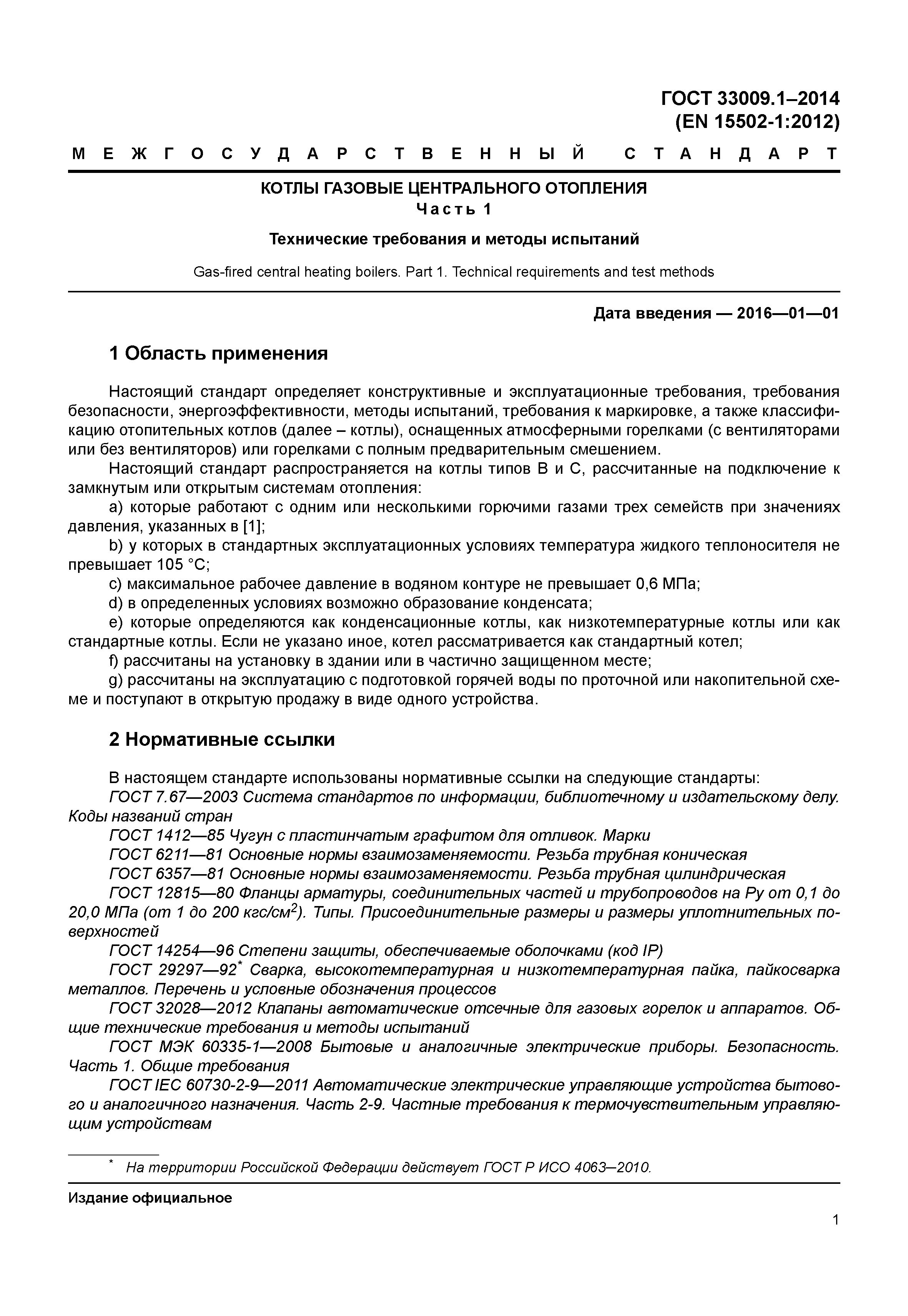

Область применения:	Стандарт определяет конструктивные и эксплуатационные требования, требования безопасности, энергоэффективности, методы испытаний, требования к маркировке, а также классификацию отопительных котлов (далее - котлы), оснащенных атмосферными горелками (с вентиляторами или без вентиляторов) или горелками с полным предварительным смешением. Стандарт распространяется на котлы типов B и C, рассчитанные на подключение к замкнутым или открытым системам отопления: a) которые работают с одним или несколькими горючими газами трех семейств при значениях давления, указанных в [1]; b) у которых в стандартных эксплуатационных условиях температура жидкого теплоносителя не превышает 105 °C; c) максимальное рабочее давление в водяном контуре не превышает 0,6 МПа; d) в определенных условиях возможно образование конденсата; e) которые определяются как конденсационные котлы, как низкотемпературные котлы или как стандартные котлы. Если не указано иное, котел рассматривается как стандартный котел; f) рассчитаны на установку в здании или в частично защищенном месте; g) рассчитаны на эксплуатацию с подготовкой горячей воды по проточной или накопительной схеме и поступают в открытую продажу в виде одного устройства.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 3.1 Термины и определения 3.2 Обозначения 4 Классификация 4.1 Газы и категории 4.2 Способ подачи воздуха для горения и отвода продуктов сгорания 4.3 Максимальное рабочее давление воды 5 Требования к конструкции 5.1 Общие сведения 5.2 Перевод котла на другой газ 5.3 Материалы 5.4 Конструкция 5.5 Горелки 5.6 Штуцеры для измерения давления 5.7 Требования к устройствам настройки, регулирования и безопасности 6 Электрическая безопасность 7 Устройства регулирования и управления 7.1 Общие сведения 7.2 детальные требования 7.3 Терморегуляторы и ограничители температуры 8 Безопасность эксплуатации 8.1 Общие сведения 8.2 Герметичность 8.3 Гидравлическое сопротивление в водяном контуре 8.4 Подводи мая тепловая мощность и теплопроизводительность 8.5 Предельные температуры 8.6 Зажигание, перекрестное зажигание, устойчивость пламени 8.7 Снижение давления газа 8.8 Отказ при закрытии газового клапана непосредственно перед основной горелкой 8.9 Предварительная продувка 8.10 дополнительные требования к работе постоянных запальных горелок при отключенном вентиляторе 8.11 Устройства настройки, регулирования и безопасности 8.12 Оксид углерода 8.13 Оксиды азота 8.14 Специальные меры, предусмотренные при установке котлов в частично защищенных местах 8.15 Конденсация 8.16 Температура продуктов сгорания 9 КПД 9.1 Общие сведения 9.2 КПД при номинальной подводимой тепловой мощности 9.3 КПД при частичной нагрузке 9.4 Потери комбинированных котлов 10 Вспомогательная электроэнергия 10.1 Общие сведения 10.2 Границы системы 10.3 Вспомогательная энергия при номинальной подводимой тепловой мощности 10.4 Вспомогательная энергия при частичной нагрузке 10.5 Вспомогательная энергия в режиме ожидания 11 Анализ рисков 12 Маркировка и инструкции 12.1 Маркировка котла 12.2 Инструкции 12.3 Редакционное предложение 12.4 Дополнительная маркировка и инструкции для котлов, которые рассчитаны на установку в частично защищенных местах Приложение А (справочное) Характеристики марок углеродистой и нержавеющей стали Приложение В (обязательное) Минимальные требования для чугуна Приложение С (обязательное) Литые детали из алюминия и алюминиевых сплавов Приложение D (обязательное) Литые детали из меди или медных сплавов Приложение Е (обязательное) Минимальные толщины стенок для листового металла Приложение F (обязательное) Минимальная номинальная толщина стенок для частей котла из чугуна, находящихся под давлением Приложение G (обязательное) Сварные соединения и сварочные процессы Приложение Н (справочное) Оборудование газового тракта Приложение I (справочное) Сводная таблица условий испытаний для семейств газов Приложение J (справочное) Соотношения между единицами измерений содержания NOx Приложение К (справочное) Пример вычисления нагрузочных коэффициентов для NOx Приложение L (справочное) Практический метод калибровки испытательного стенда для определения потерь тепла Dp Приложение М (справочное) Определение времени при зажигании с полной нагрузкой Приложение N (справочное) Определение потерь тепла испытательного стенда для косвенного метода определения КПД и дополнительного подвода тепла от циркуляционного насоса испытательного стенда Приложение О (справочное) Пример метода анализа рисков Приложение Р (справочное) Примеры анализа рисков с использованием метода, описанного в приложении О Приложение Q (справочное) Применение защитных мер Приложение R (справочное) Классификация основных рисков Приложение S (справочное) Неполный список примеров классификации Приложение Т (обязательное) Поправка для определенного КПД в низкотемпературных испытаниях низкотемпературных котлов (LTB) и конденсационных котлов (СВ) Приложение U (справочное) Применение испытательных газов Приложение V (справочное) Альтернативный метод определения номинальной подводимой тепловой мощности или максимальной и минимальной подводимой тепловой мощности (согласно 8.4.1) для приборов с пневматической системой регулирования соотношения "газ/воздух" Библиография
Разработан:	ФГУП ВНИИНМАШ ООО СИЦ ЭТИГАЗ
Утверждён:	20.10.2014 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 71-П) 09.06.2015 Федеральное агентство по техническому регулированию и метрологии (583-ст)
Издан:	Стандартинформ (2015 г. )
Список изменений:	Поправка от 20.02.2019 (ИУС 2-2019)
Нормативные ссылки:	ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 29297-92 «Сварка, высокотемпературная и низкотемпературная пайка, пайкосварка металлов. Перечень и условные обозначения процессов» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ 7.67-2003 «Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран» ГОСТ Р ИСО 4063-2010 «Сварка и родственные процессы. Перечень и условные обозначения процессов» ГОСТ IEC 60730-2-9-2011 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-9. Частные требования к термочувствительным управляющим устройствам» ГОСТ МЭК 60335-1-2008 «Бытовые и аналогичные электрические приборы. Безопасность. Часть 1. Общие требования» ГОСТ 32028-2012 «Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний»
