ГОСТ 7746-2015

Трансформаторы тока. Общие технические условия

Обозначение:	ГОСТ 7746-2015
Обозначение англ:	GOST 7746-2015
Статус:	взамен
Название рус.:	Трансформаторы тока. Общие технические условия
Название англ.:	Current transformers. General specifications
Дата добавления в базу:	01.02.2017
Дата актуализации:	01.01.2021
Дата введения:	01.03.2017
Область применения:	Стандарт распространяется на электромагнитные трансформаторы тока (далее - трансформаторы) на номинальное напряжение от 0,66 до 750 кВ включительно, предназначенные для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц, разработанные после 01.01.2016 г. Дополнительные требования к отдельным видам трансформаторов в связи со спецификой их конструкции или назначения (например, для каскадных трансформаторов, трансформаторов, предназначенных для работы с нормированной точностью в переходных режимах, трансформаторов для установки в комплектных распределительных устройствах (КРУ), пофазно экранированных токопроводах, комбинированных) следует устанавливать в стандартах, технических условиях, договорах или контрактах на трансформаторы конкретных типов. Стандарт не распространяется на трансформаторы лабораторные, нулевой последовательности, суммирующие, блокирующие, насыщающиеся.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Классификация 5 Основные параметры 6 Технические требования 7 Требования безопасности 8 Правила приемки 9 Методы контроля 10 Транспортирование и хранение 11 Указания по эксплуатации 12 Гарантии изготовителя Приложение А (обязательное) Перечень справочных данных, приводимых в информационных материалах предприятия-изготовителя Приложение Б (справочное) допускаемая область погрешностей для трансформаторов различных классов точности Библиография
Разработан:	ООО Ц СВЭП ОАО СЗТТ
Утверждён:	10.12.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 48) 23.06.2016 Федеральное агентство по техническому регулированию и метрологии (674-ст)
Издан:	Стандартинформ (2016 г. )
Заменяет собой:	ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»

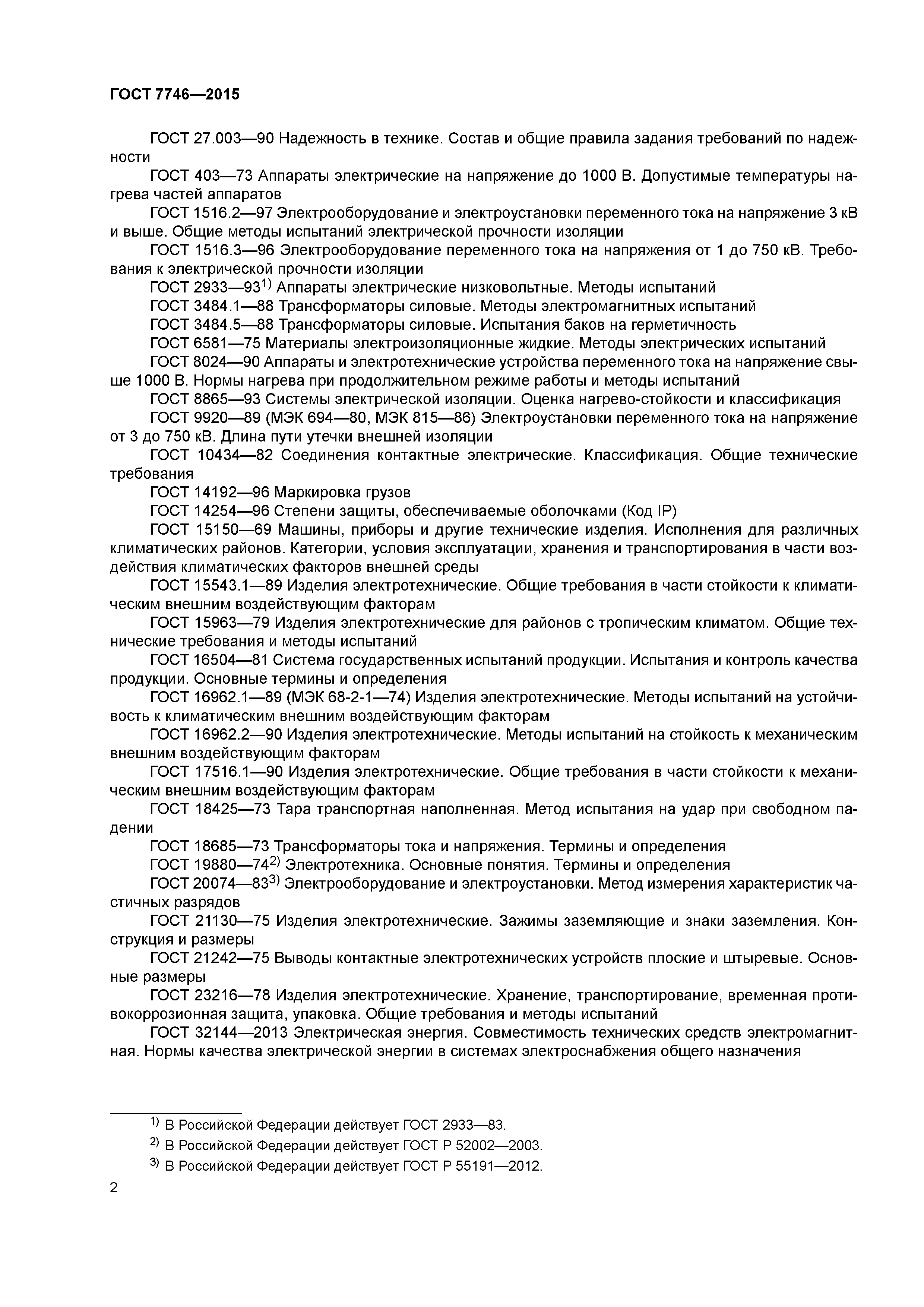

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 15963-79 «Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 18425-73 «Тара транспортная наполненная. Метод испытания на удар при свободном падении» ГОСТ 18685-73 «Трансформаторы тока и напряжения. Термины и определения» ГОСТ 19880-74 «Электротехника. Основные понятия. Термины и определения» ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 21242-75 «Выводы контактные электротехнических устройств плоские и штыревые. Основные размеры» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 2933-83 «Аппараты электрические низковольтные. Методы испытаний» ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний» ГОСТ 3484.5-88 «Трансформаторы силовые. Испытания баков на герметичность» ГОСТ 403-73 «Аппараты электрические на напряжение до 1000 В. Допустимые температуры нагрева частей аппаратов» ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний» ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ Р 52002-2003 «Электротехника. Термины и определения основных понятий» ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки» ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов» ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ 2.601-2013 «Единая система конструкторской документации. Эксплуатационные документы» РМГ 29-2013 «Государственная система обеспечения единства измерений. Метрология. Основные термины и определения» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
