Скачать ГОСТ Р ИСО 12989-2-2017 Материалы углеродные для производства алюминия. Обожженные аноды и боковые блоки. Определение реакционной способности на воздухе. Часть 2. Термогравиметрический метод

Дата актуализации: 01.01.2021

ГОСТ Р ИСО 12989-2-2017

Материалы углеродные для производства алюминия. Обожженные аноды и боковые блоки. Определение реакционной способности на воздухе. Часть 2. Термогравиметрический метод

Обозначение: ГОСТ Р ИСО 12989-2-2017
Обозначение англ: GOST R ISO 12989-2-2017
Статус:введен впервые
Название рус.:Материалы углеродные для производства алюминия. Обожженные аноды и боковые блоки. Определение реакционной способности на воздухе. Часть 2. Термогравиметрический метод
Название англ.:Carbonaceous materials used in the production of aluminium. Baked anodes and sidewall blocks. Determination of the reactivity to air. Part 2. Thermogravimetric method
Дата добавления в базу:01.01.2018
Дата актуализации:01.01.2021
Дата введения:01.08.2018
Область применения:Стандарт распространяется на обожженные аноды и боковые блоки, используемые в производстве алюминия и позволяет с помощью термогравиметрического анализа (ТГА) определять реакционную способность на воздухе и осыпаемость углеродных электродов, используемых для производства алюминия. Для этих целей могут быть использованы многие виды оборудования при различных термических условиях. Метод стандартизирует размеры образца, скорость реакции, температуру и обеспечивает математический метод корреляции результатов, полученных на разных типах оборудования.
Оглавление:1 Область применения
2 Термины и определения

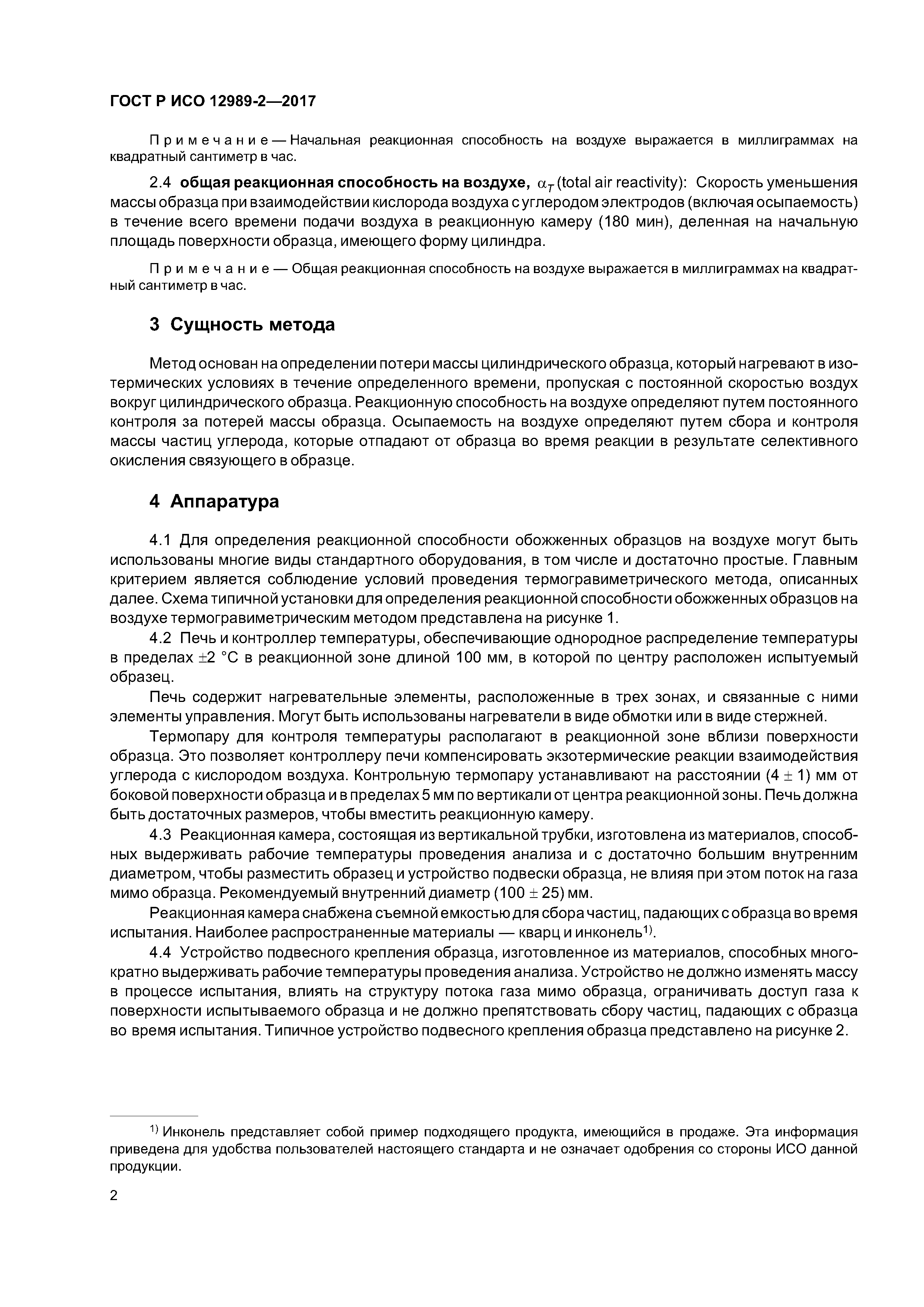

3 Сущность метода
4 Аппаратура
5 Реактивы
6 Отбор образцов
7 Калибровка

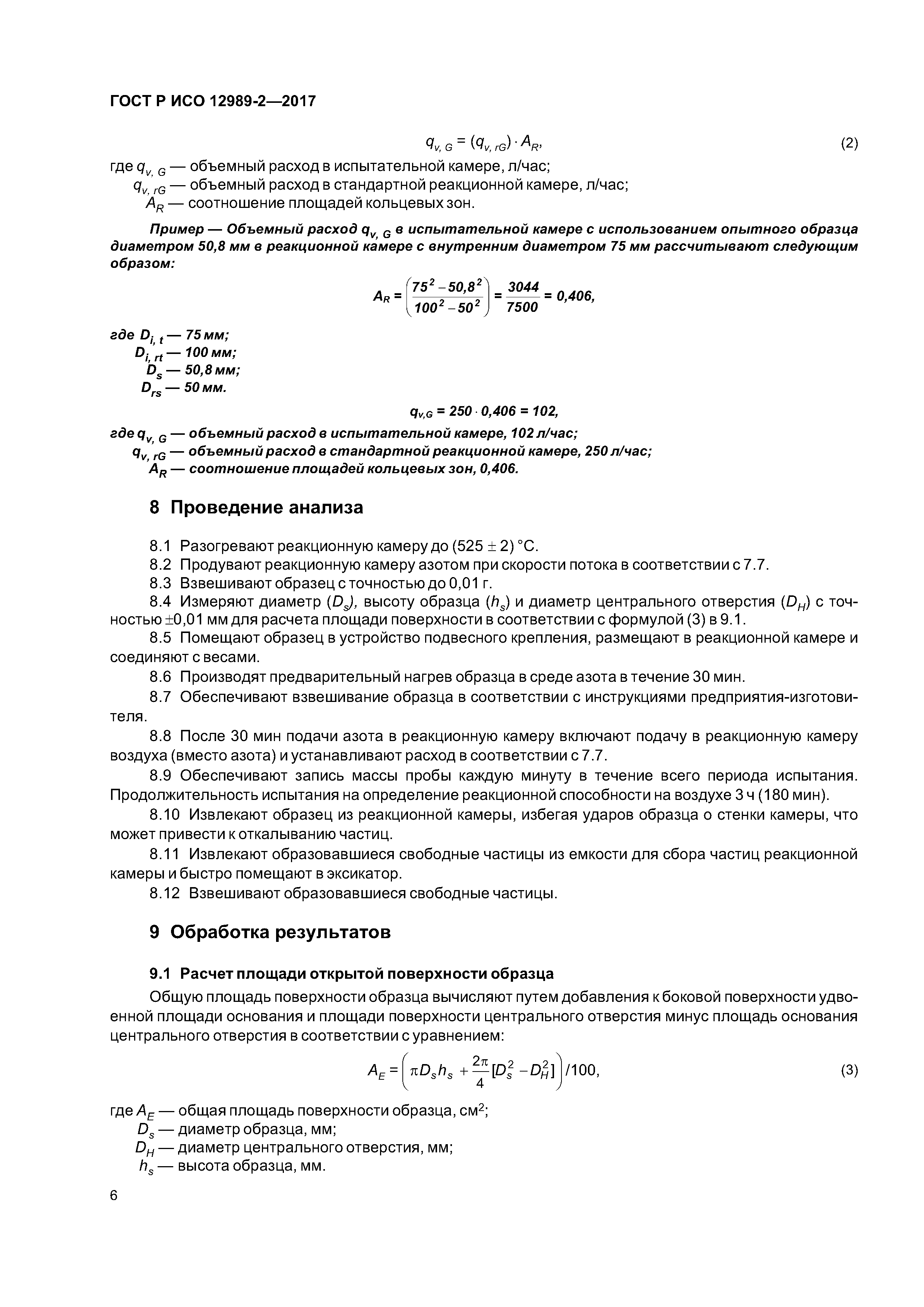

8 Проведение анализа
9 Обработка результатов
   9.1 Расчет площади открытой поверхности образца
   9.2 Расчет общей реакционной способности на воздухе
   9.3 Расчет начальной реакционной способности на воздухе
   9.4 Расчет конечной реакционной способности на воздухе
   9.5 Расчет осыпаемости на воздухе

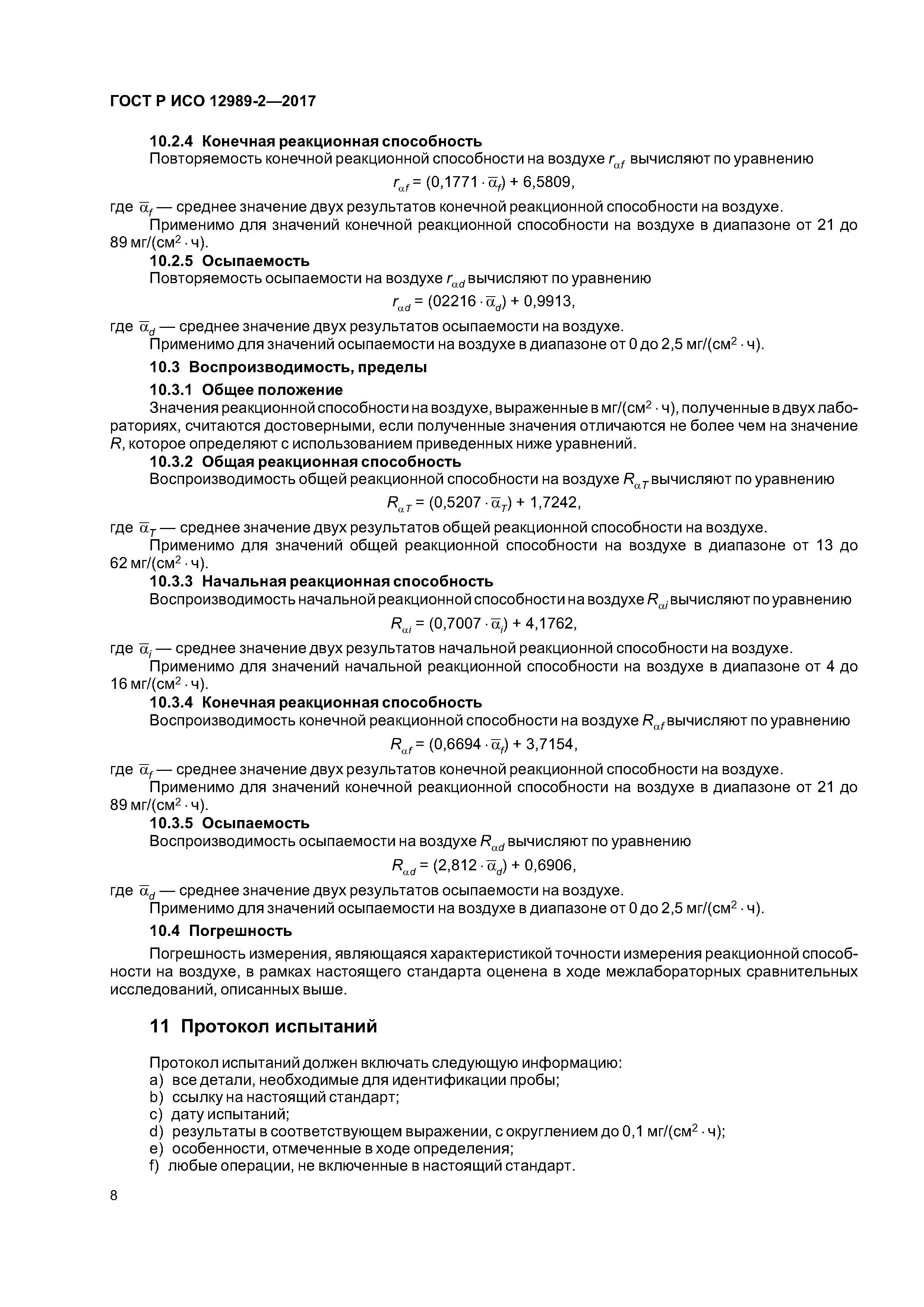

10 Прецизионность и погрешность
   10.1 Прецизионность
   10.2 Повторяемость
   10.3 Воспроизводимость, пределы
   10.4 Погрешность
11 Протокол испытаний

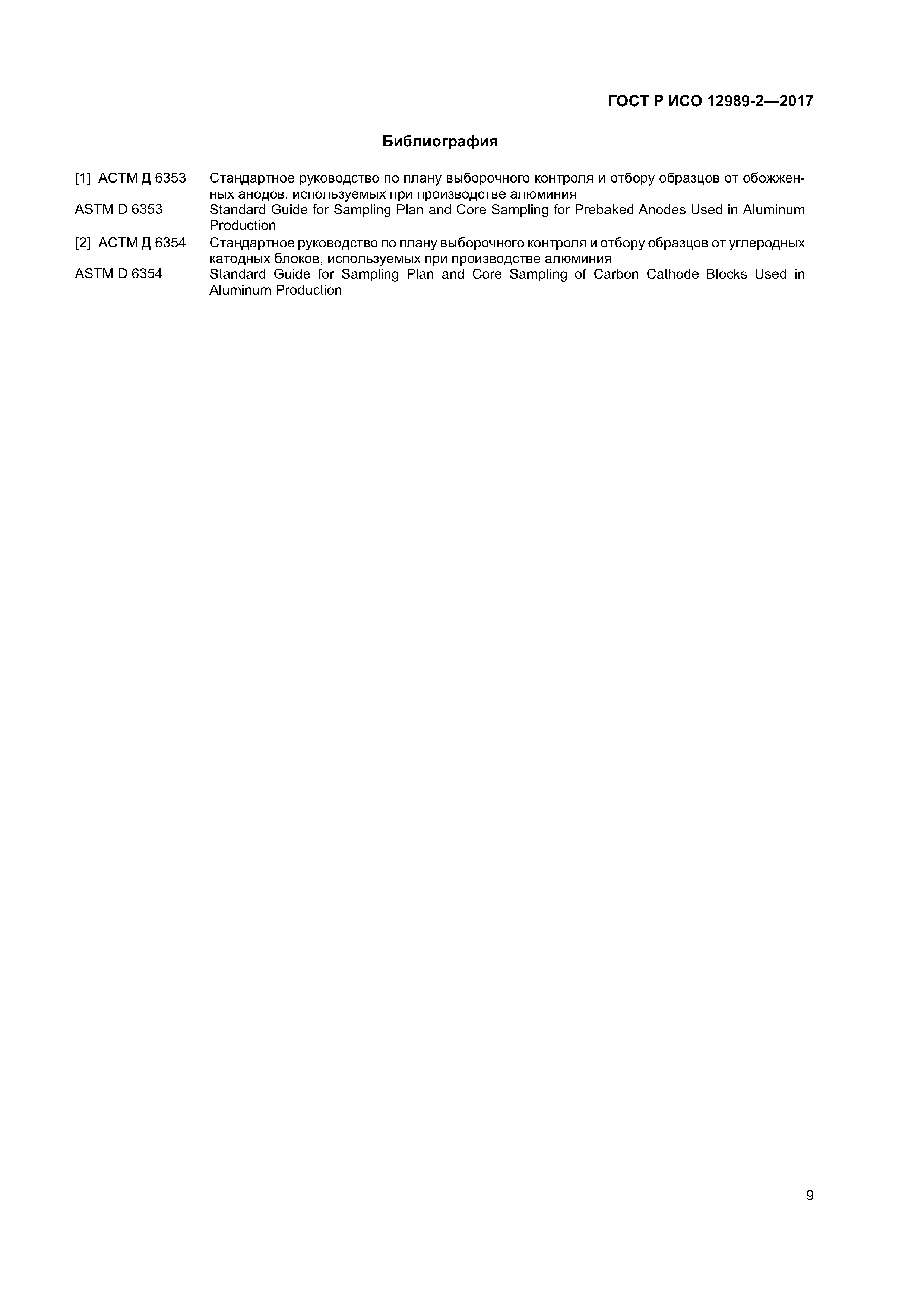

Библиография
Разработан: ОАО Уралэлектродин
Утверждён:16.08.2017 Федеральное агентство по техническому регулированию и метрологии (902-ст)
Издан: Стандартинформ (2017 г. )
ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017ГОСТ Р ИСО 12989-2-2017
