Скачать ГОСТ Р 56799-2015 Композиты полимерные. Метод определения механических характеристик при сдвиге на образцах с V-образными надрезамиДата актуализации: 01.01.2024  ГОСТ Р 56799-2015
Композиты полимерные. Метод определения механических характеристик при сдвиге на образцах с V-образными надрезами
| Обозначение: | ГОСТ Р 56799-2015 |
| Статус: | действующий |

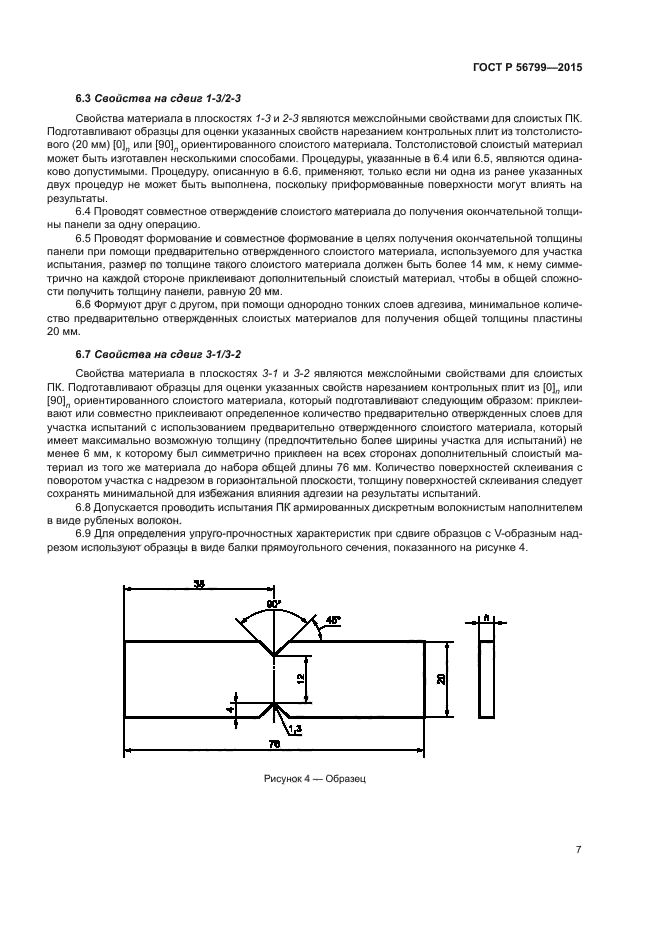

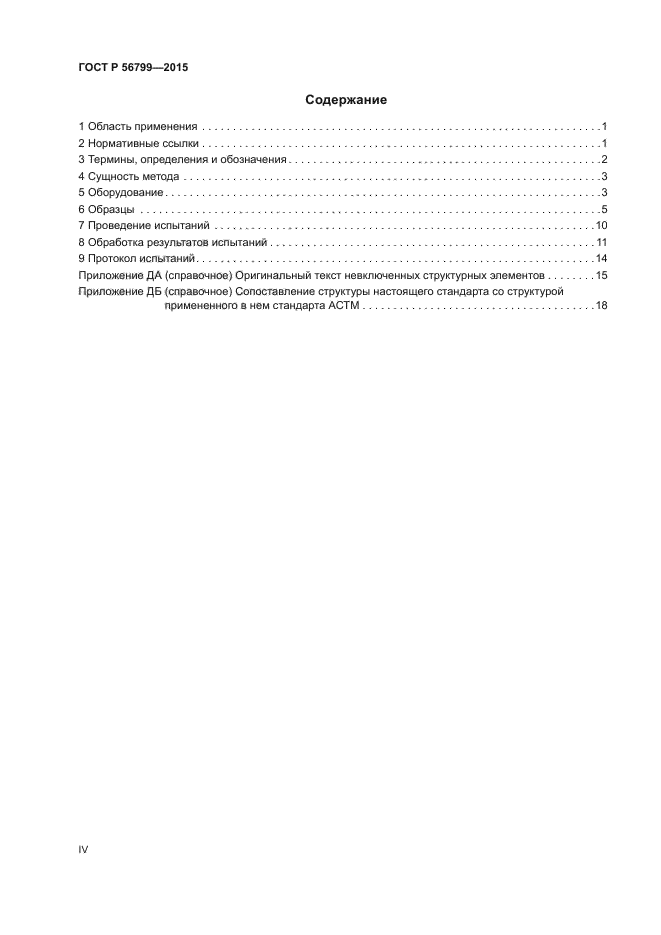

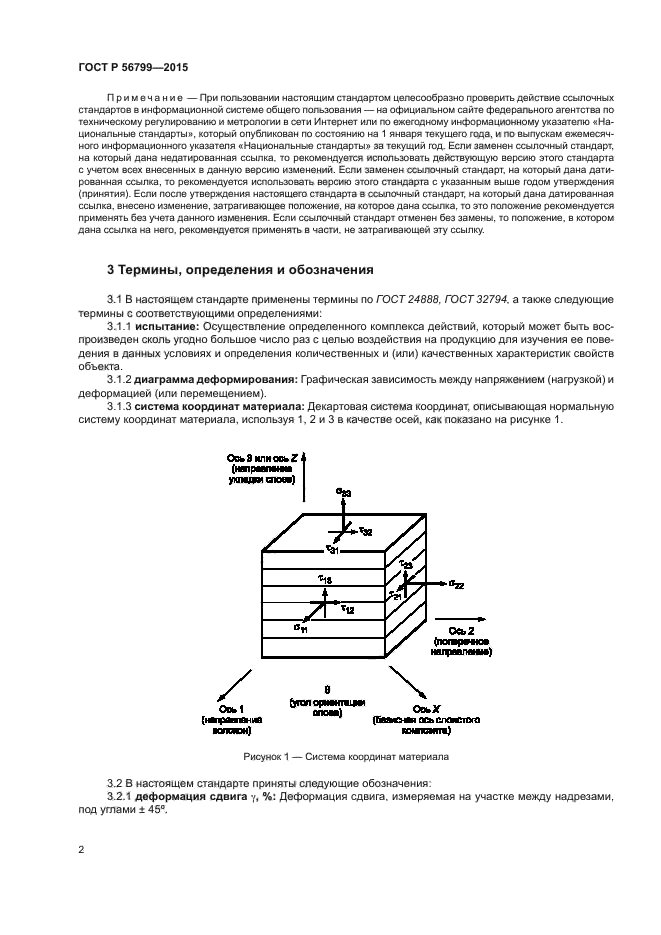

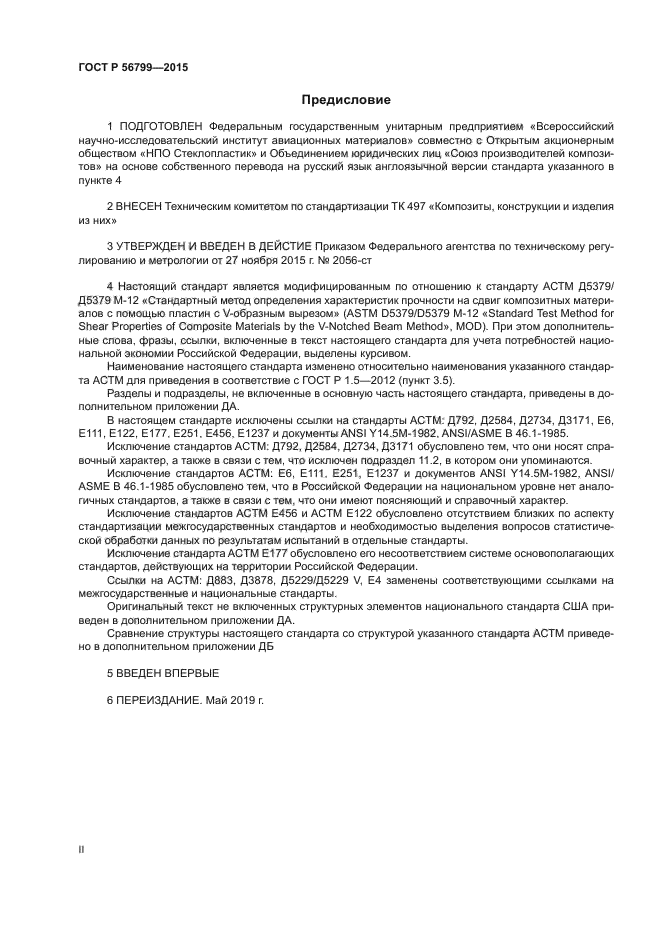

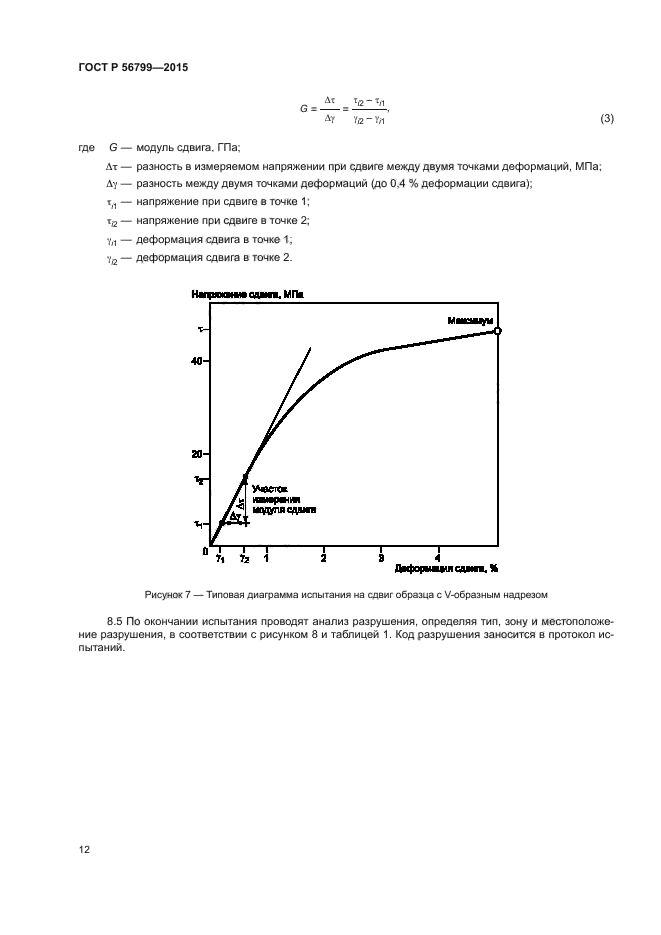

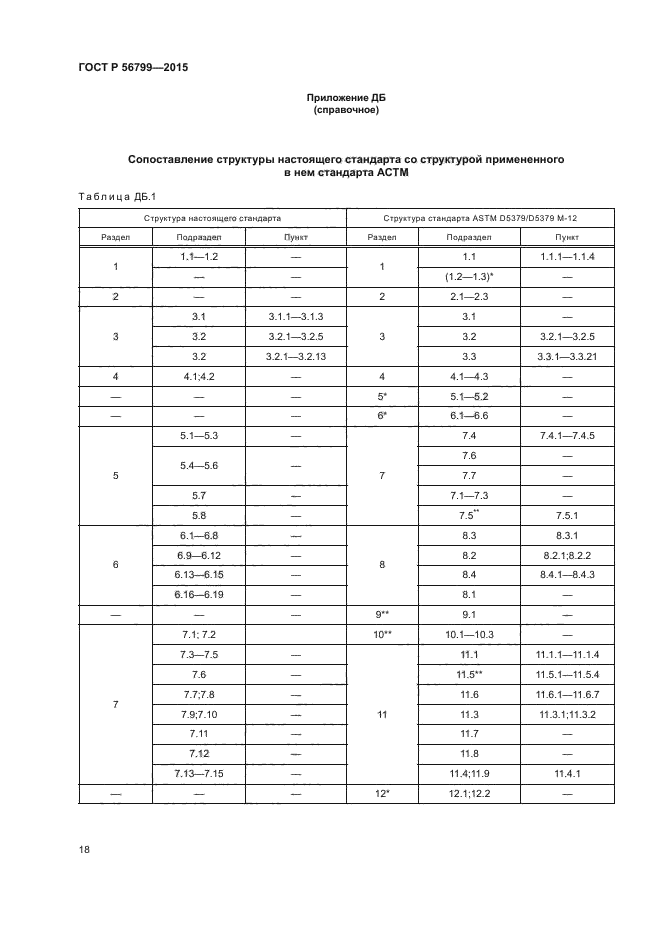

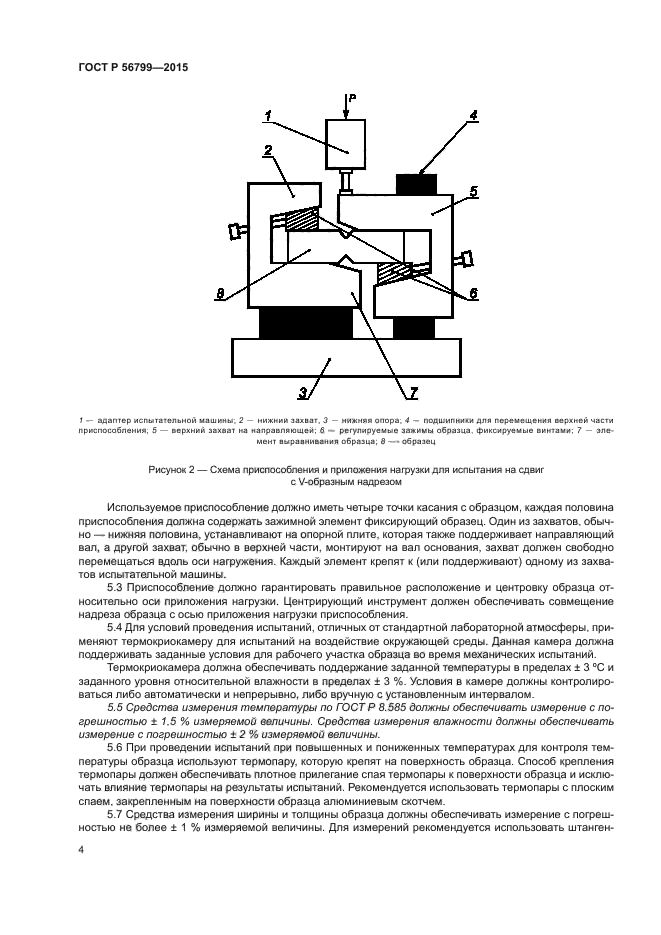

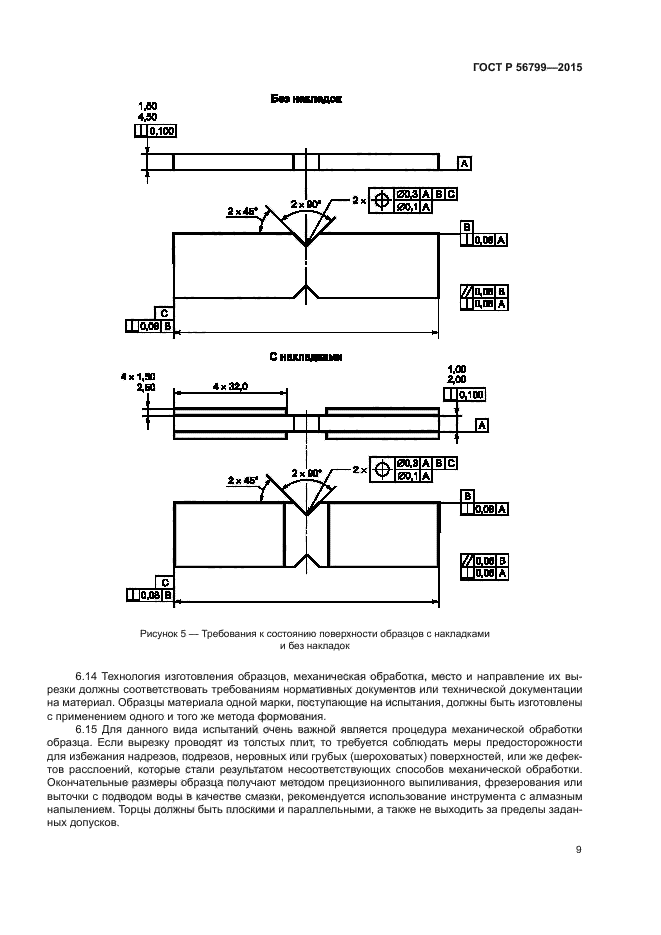

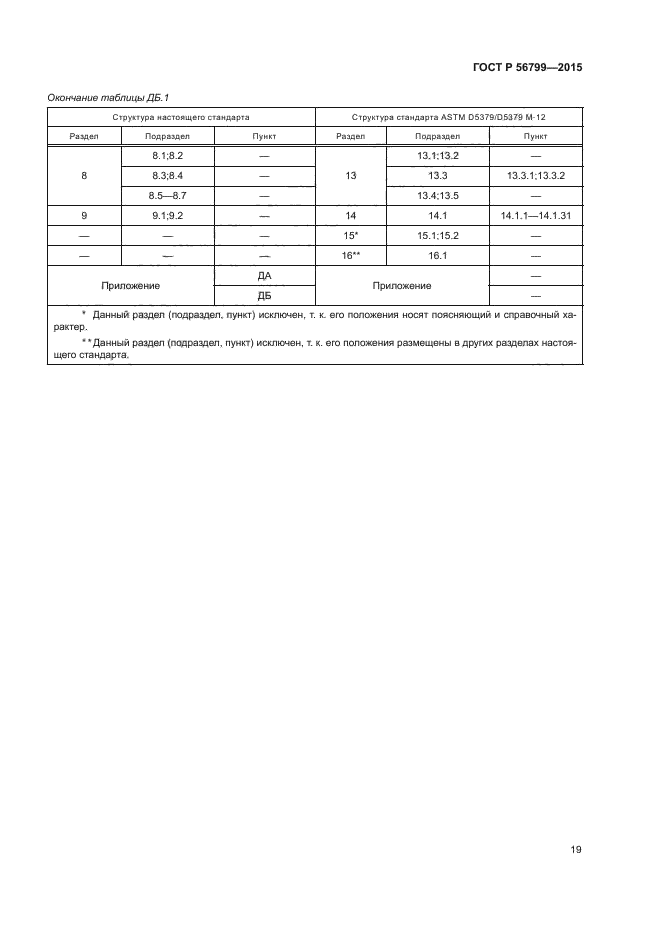

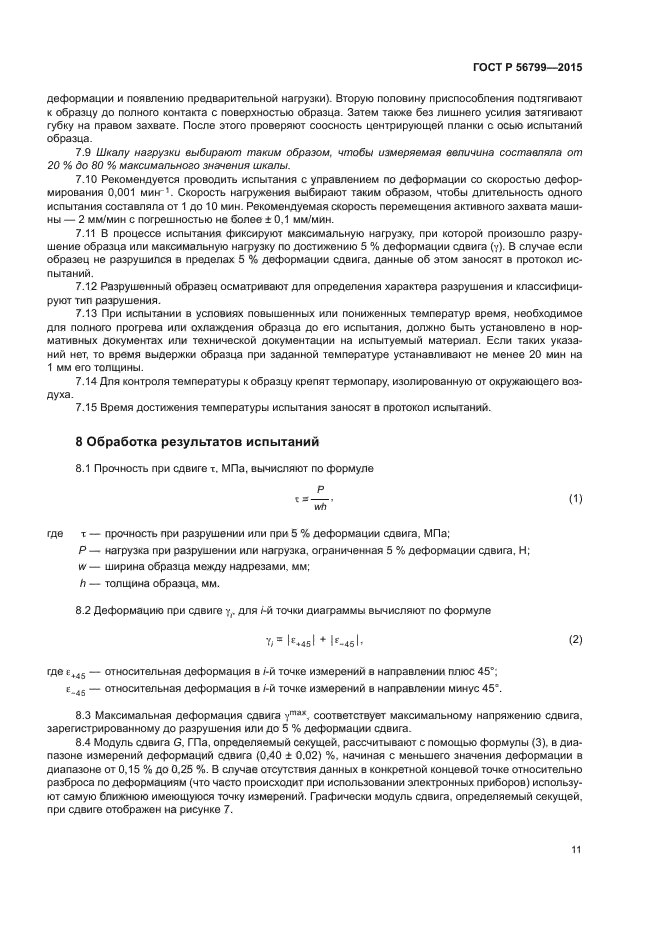

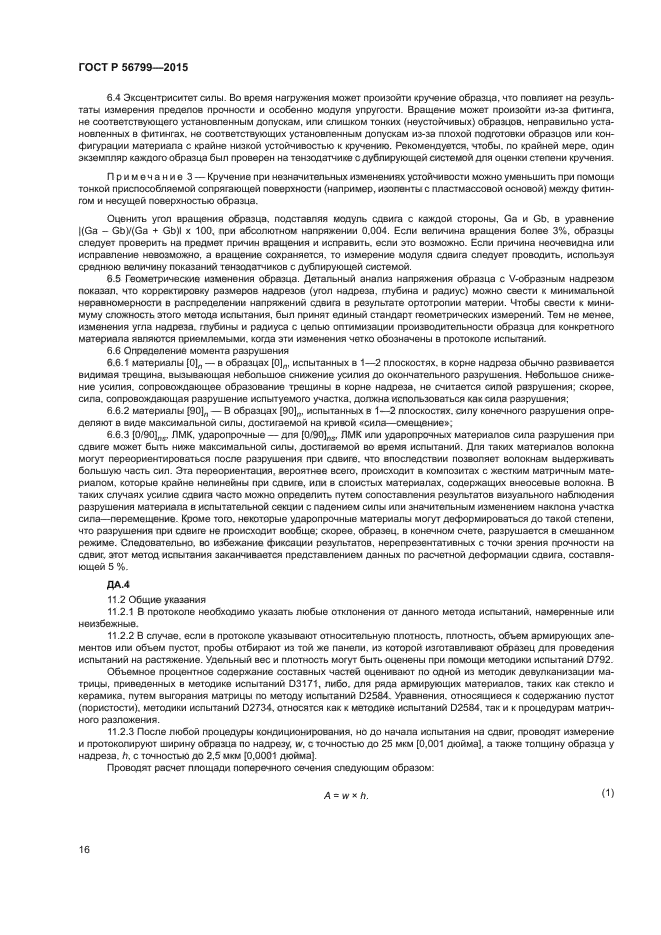

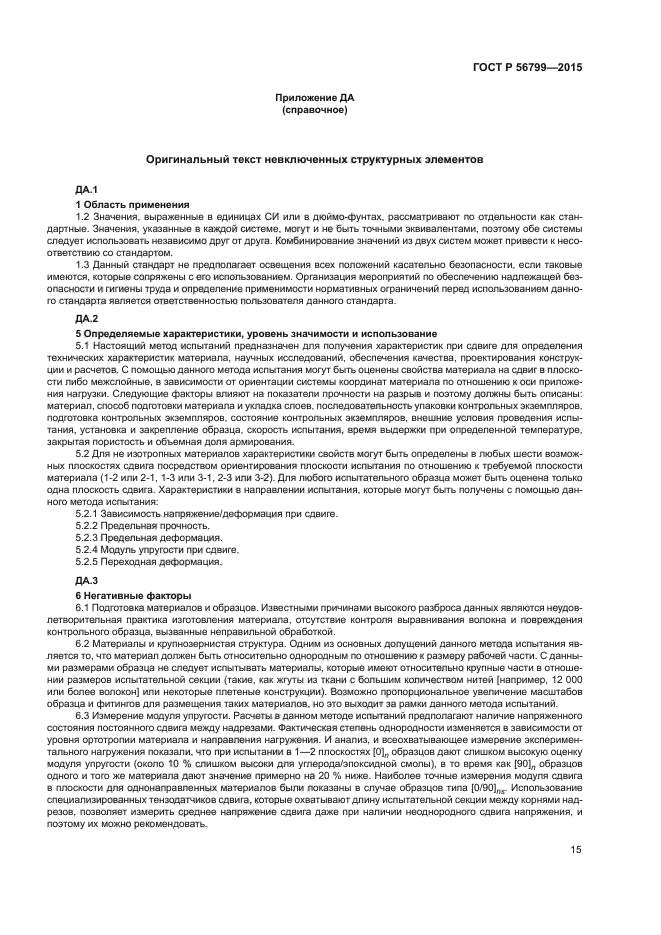

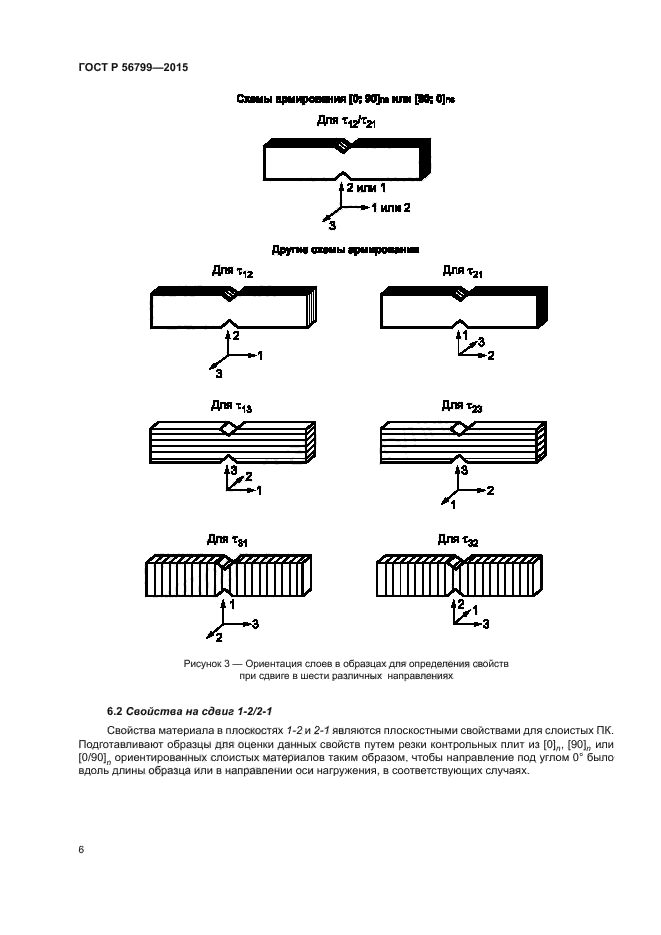

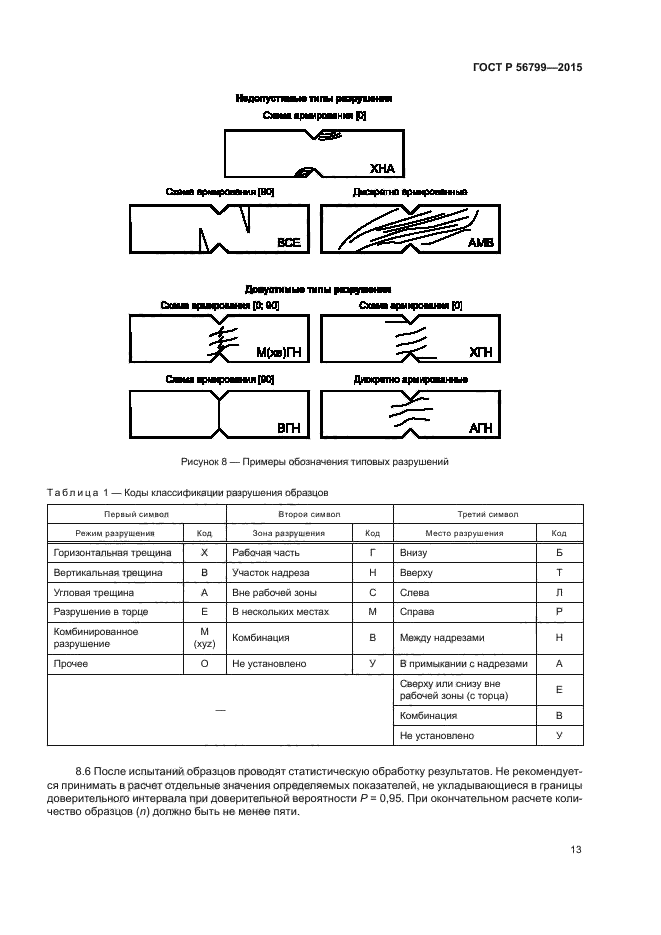

| Название рус.: | Композиты полимерные. Метод определения механических характеристик при сдвиге на образцах с V-образными надрезами | | Название англ.: | Polymer composites. Method of definition of mechanical characteristics at shear on samples with V-notched cut | | Дата актуализации текста: | 01.01.2021 | | Дата актуализации описания: | 01.07.2023 | | Дата издания: | 05.08.2019 | | Дата введения: | 01.01.2017 | | Содержит требования: | ASTM D5379/D5379M-12 | | Нормативные ссылки: |  ГОСТ 166-89;ГОСТ 6507-90;ГОСТ 12423-2013;ГОСТ 24888-81;ГОСТ 28840-90;ГОСТ 32794-2014;ГОСТ Р 8.585-2001;ГОСТ Р 56762-2015 | | Область применения: | Настоящий стандарт распространяется на полимерные композиты (ПК), армированные непрерывными волокнами или рублеными волокнами в следующих материальных формах: 1.1.1 Слоистые ПК, состоящие только из однонаправленных волокнистых структур, при этом волокна направлены параллельно или перпендикулярно оси нагружения. 1.1.2 Слоистые ПК, состоящие только из нитевидного тканого материала, при этом деформация направлена параллельно или перпендикулярно оси нагружения. 1.1.3 Слоистые ПК, состоящие только из однонаправленных волокнистых структур, содержащих равные количества слоев, ориентированных на 0° и 90° в сбалансированной и симметричной последовательности укладки, с направлением 0° или параллельно, или перпендикулярно оси нагружения. 1.1.4 ПК, армированные рубленым волокном, при этом большинство волокон распределены в случайном порядке. Настоящий стандарт устанавливает метод определения упруго-прочностных характеристик при сдвиге путем испытания на ассиметричный изгиб образца с V-образными надрезами | |
|

|
