| Обозначение: |   ГОСТ Р ИСО/ТС 10303-1633-2014 |
| Статус: | действующий |
| Название рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла |
| Название англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 1633. Application module. Assembly 3D shape |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 01.07.2023 |
| Дата издания: | 25.01.2019 |
| Дата введения: | 01.10.2015 |
| Аутентичен стандартам: | ISO/TS 10303-1633:2010 |
| Нормативные ссылки: | ISO/IEC 8824-1:2015;ISO 10303-1:2002;ISO 10303-11;ISO 10303-21:2016;ISO 10303-242:2014;ISO/TS 10303-1001:2018;ISO/TS 10303-1017;ISO/TS 10303-1649;ISO/TS 10303-1727 |

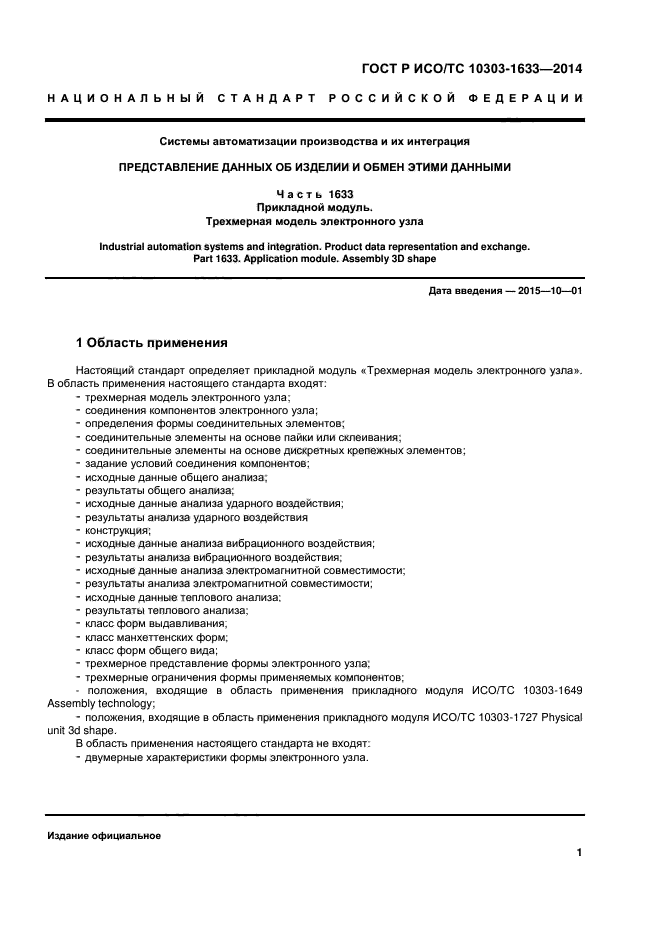

| Область применения: | Настоящий стандарт определяет прикладной модуль «Трехмерная модель электронного узла». В область применения настоящего стандарта входят: - трехмерная модель электронного узла; - соединения компонентов электронного узла; - определения формы соединительных элементов; - соединительные элементы на основе пайки или склеивания; - соединительные элементы на основе дискретных крепежных элементов; - задание условий соединения компонентов; - исходные данные общего анализа; - результаты общего анализа; - исходные данные анализа ударного воздействия; - результаты анализа ударного воздействия - конструкция; - исходные данные анализа вибрационного воздействия; - результаты анализа вибрационного воздействия; - исходные данные анализа электромагнитной совместимости; - результаты анализа электромагнитной совместимости; - исходные данные теплового анализа; - результаты теплового анализа; - класс форм выдавливания; - класс манхеттенских форм; - класс форм общего вида; - трехмерное представление формы электронного узла; - трехмерные ограничения формы применяемых компонентов; - положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1649 Assembly technology; - положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1727 Physical unit 3d shape. В область применения настоящего стандарта не входят: - двумерные характеристики формы электронного узла |
|
|
