| Обозначение: |   ГОСТ Р 53686-2009 |
| Статус: | действующий |
| Название рус.: | Сварка. Определение содержания ферритной фазы в металле сварного шва аустенитных и двухфазных феррито-аустенитных хромоникелевых коррозионностойких сталей |
| Название англ.: | Welding. Determination of Ferrite Number (FN) in austenitic and duplex ferritic-austenitic Cr-Ni stainless steel weld metal |
| Дата актуализации текста: | 01.01.2021 |
| Дата актуализации описания: | 01.07.2023 |
| Дата издания: | 31.08.2020 |
| Дата введения: | 01.01.2011 |
| Содержит требования: | ISO 8249:2000 |
| Нормативные ссылки: |  ГОСТ 8.518;ГОСТ 380;ГОСТ 2246;ГОСТ 2789;ГОСТ 5632;ГОСТ 9466;ГОСТ 10157;ГОСТ 26364 |

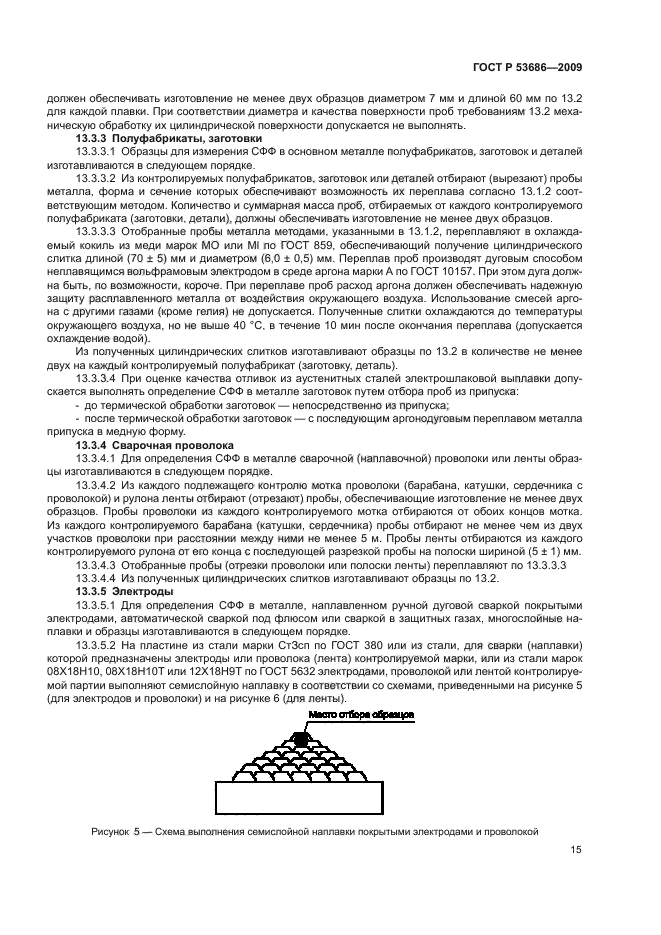

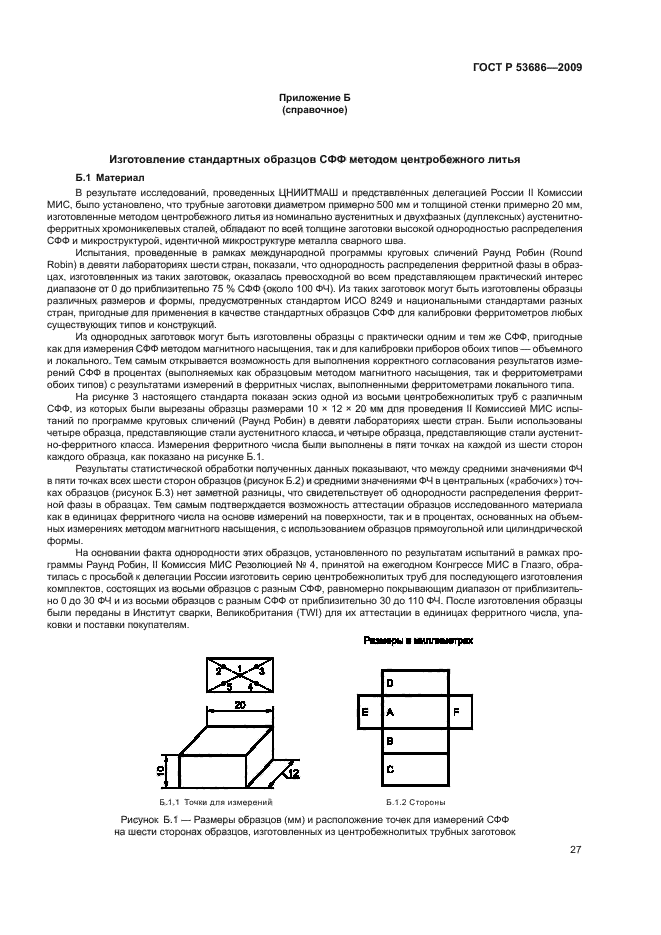

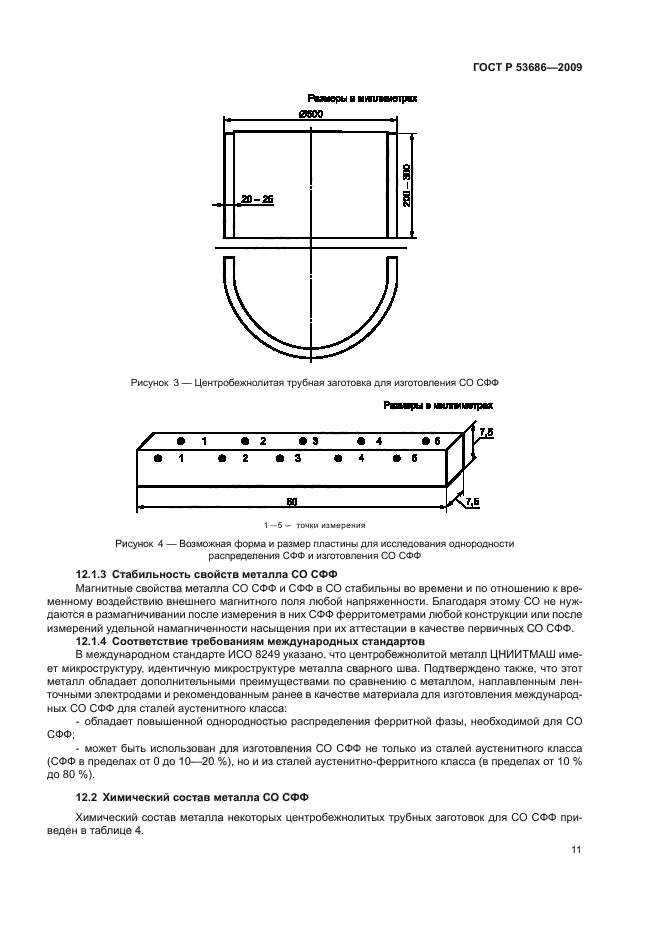

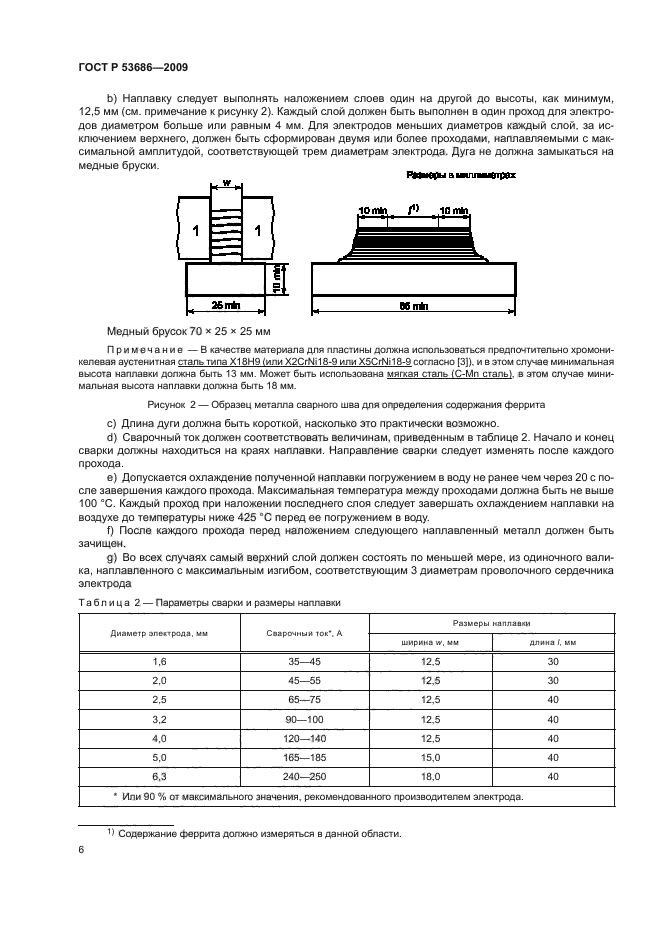

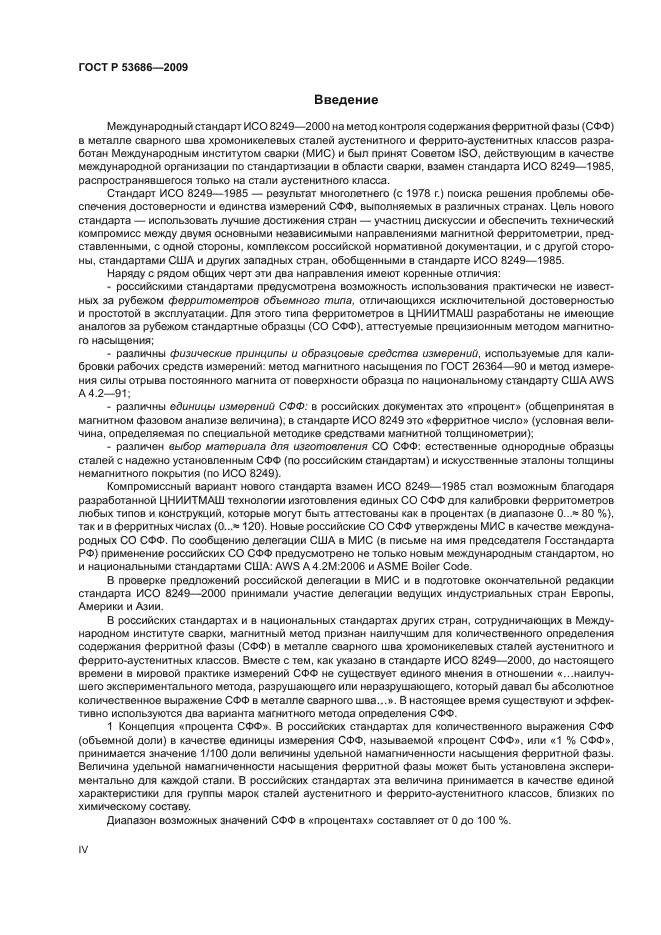

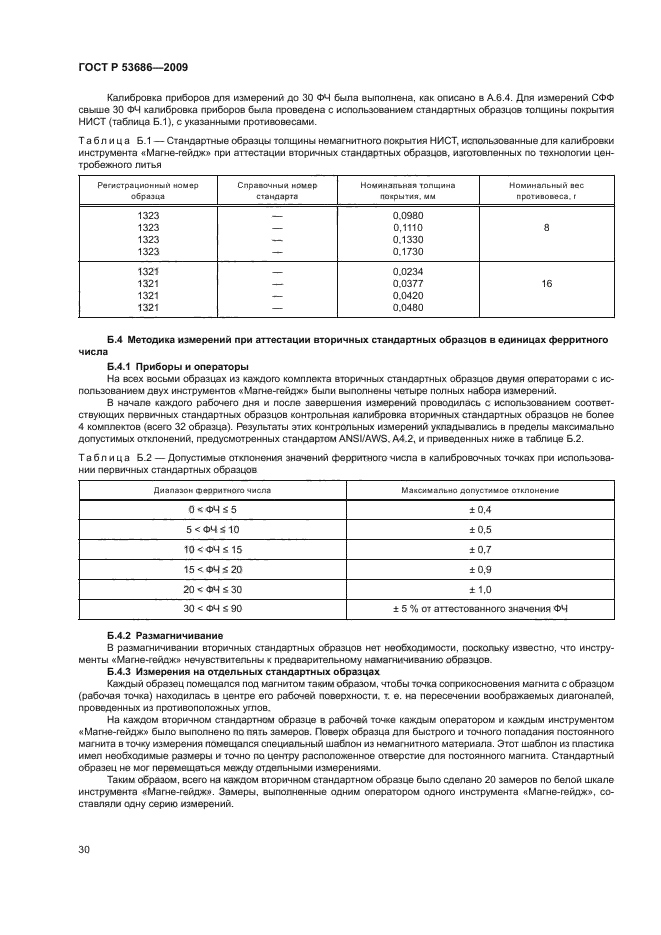

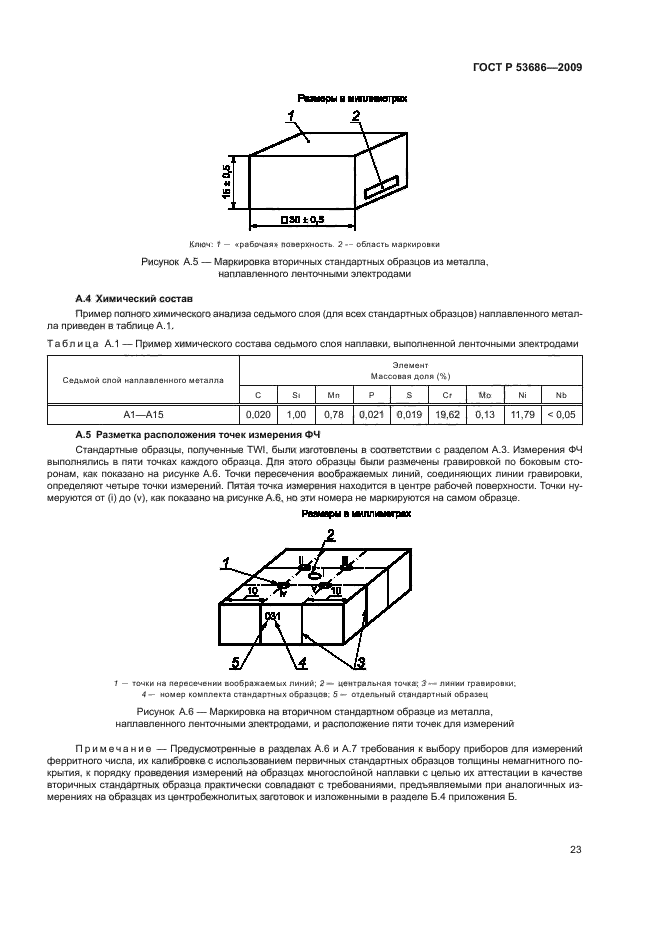

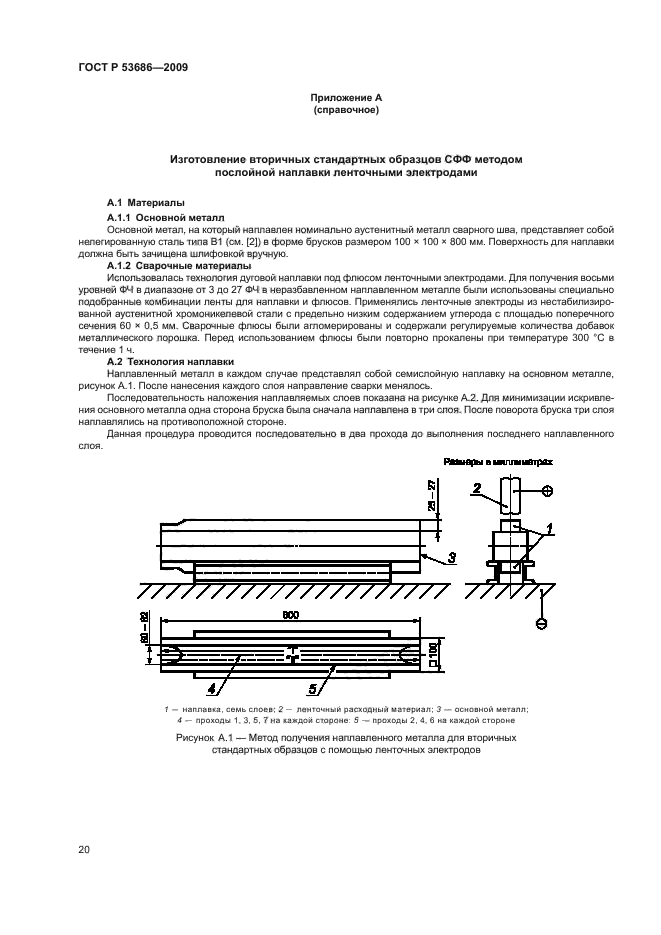

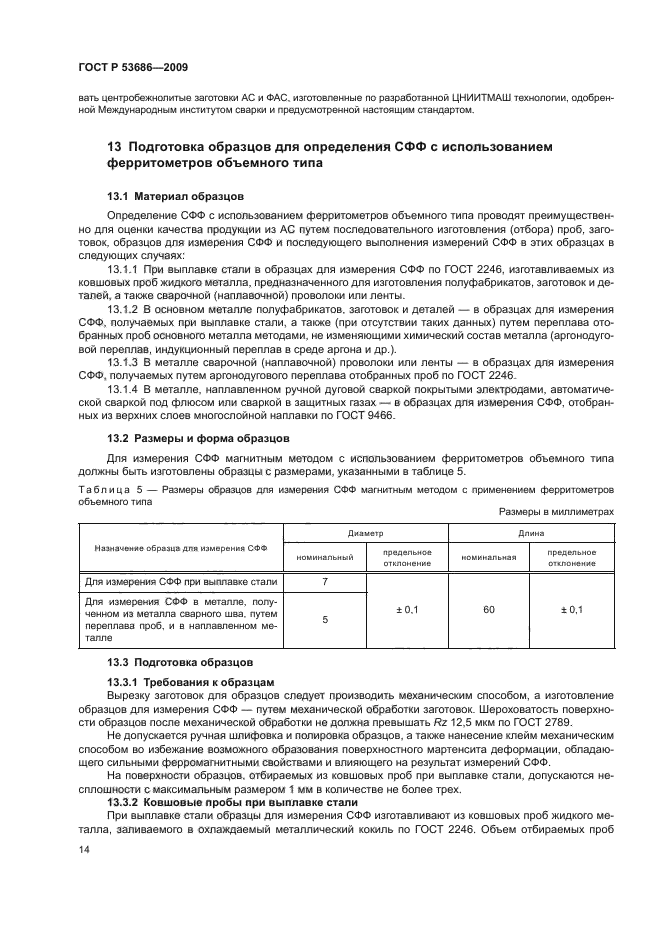

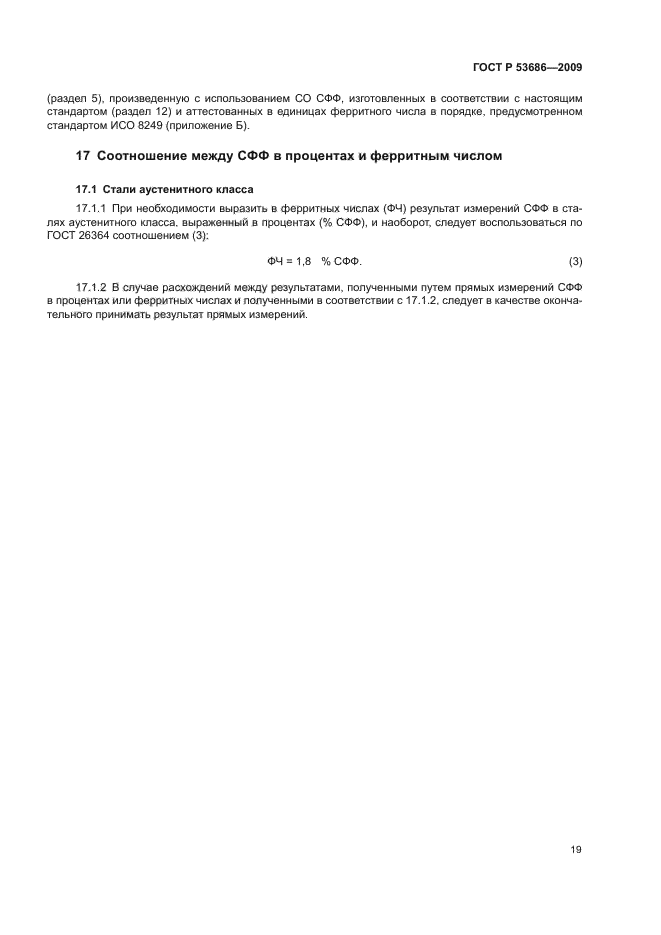

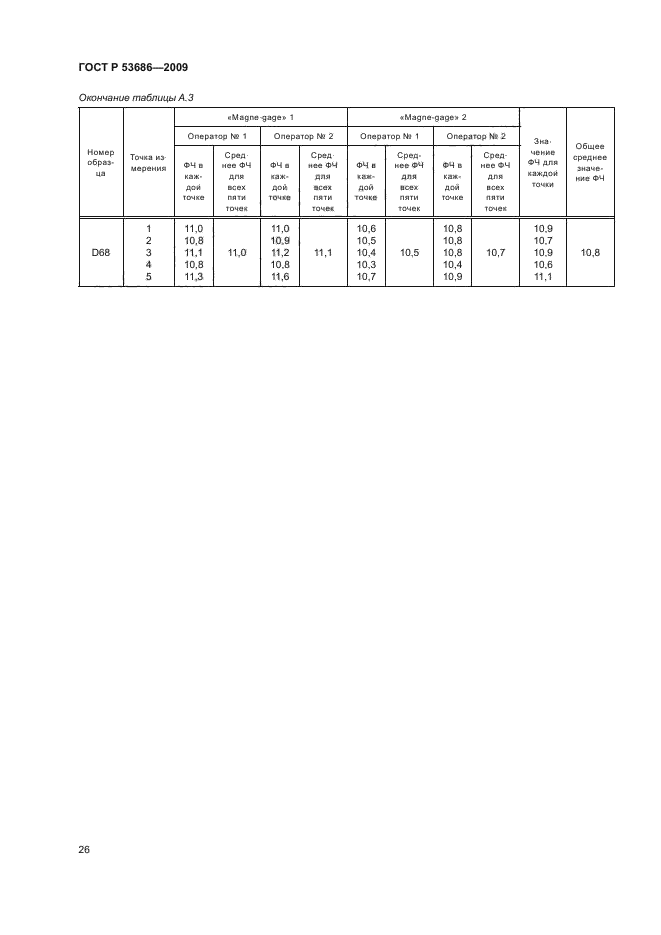

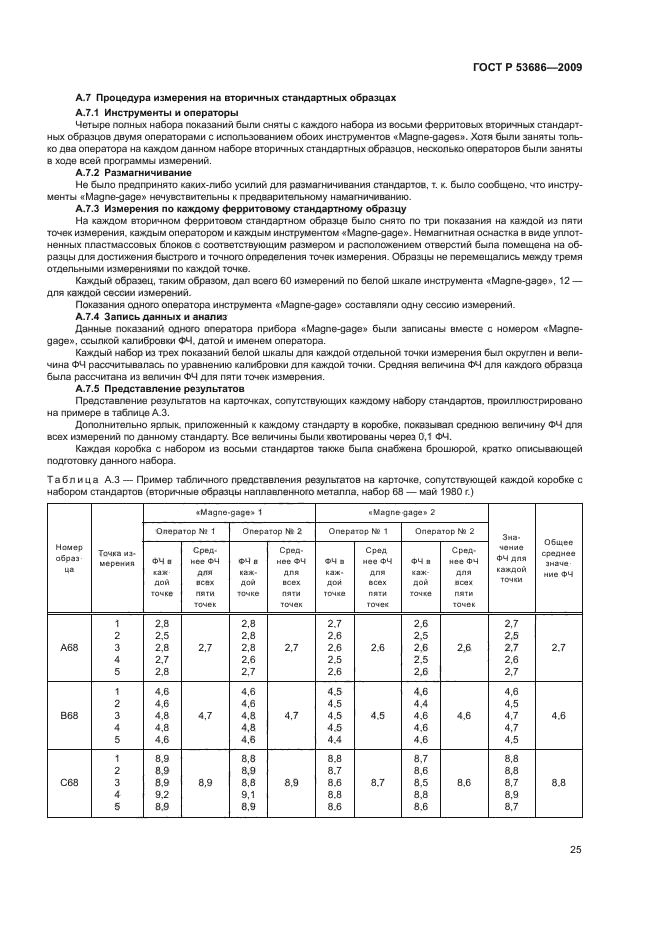

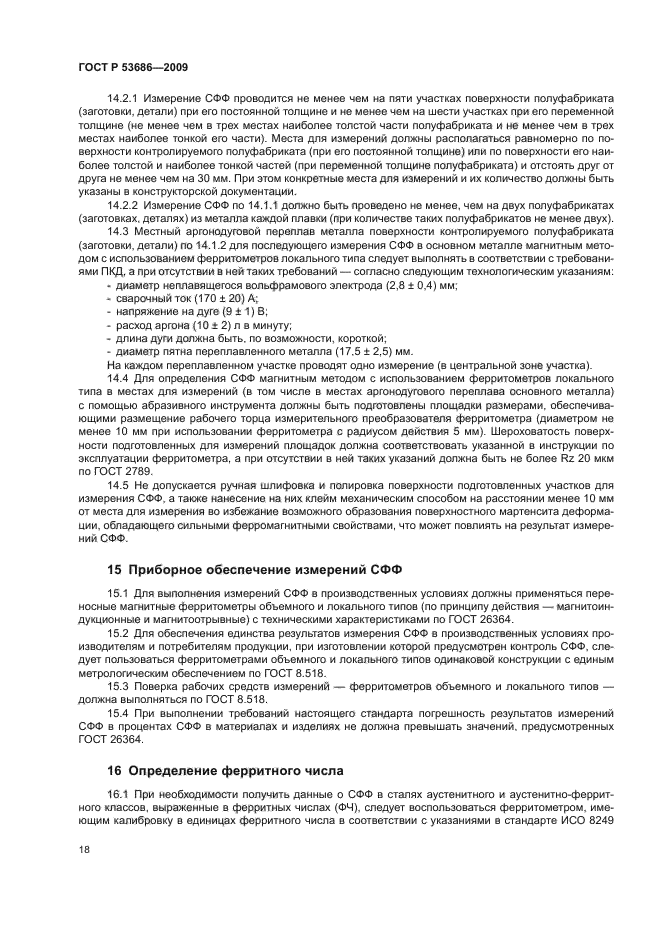

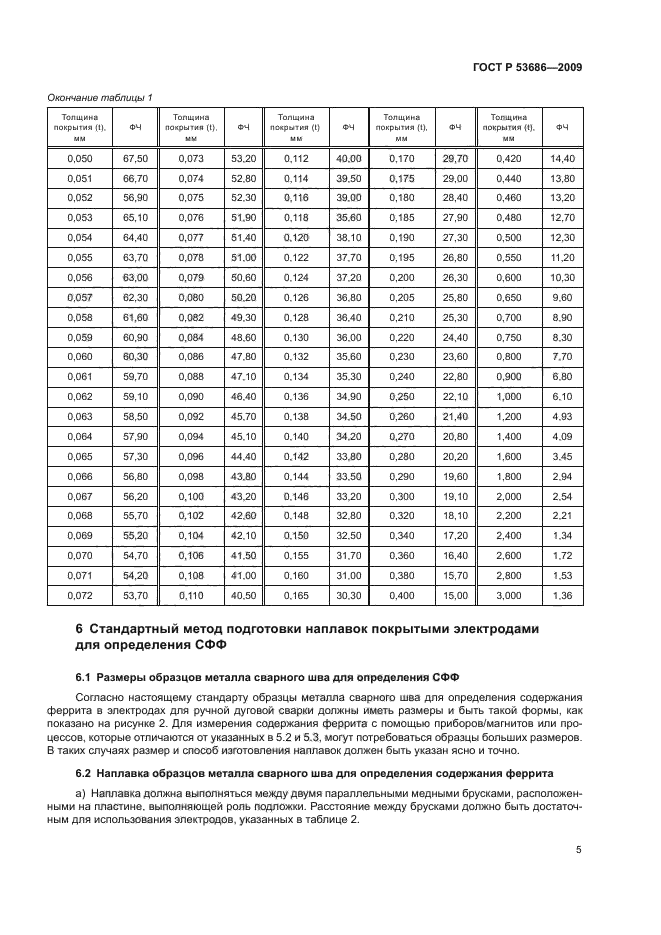

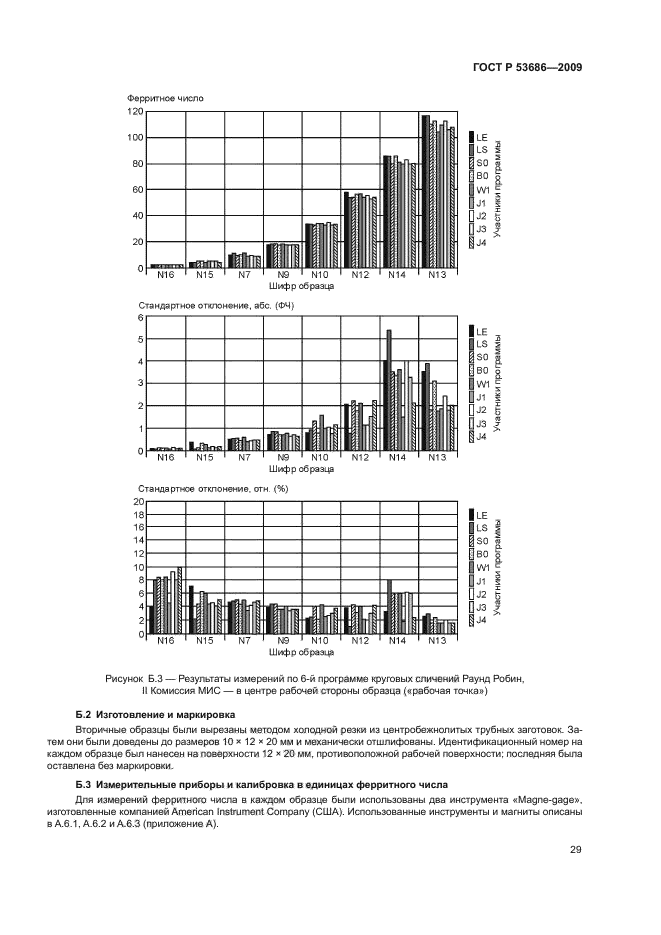

| Область применения: | Настоящий стандарт устанавливает порядок подготовки и выполнения измерений СФФ в хромоникелевых аустенитных (АС) и двухфазных аустенитно-ферритных (АФС) коррозионностойких сталях магнитным методом в «процентах СФФ» и в единицах «ферритного числа» с использованием переносных магнитных ферритометров объемного и локального типов по ГОСТ 26364 – 90. Стандарт распространяется на АС и АФС с содержанием хрома от 13% до 27% и никеля от 5% до 15% с возможным дополнительным легированием кремнием, молибденом, титаном, ниобием и другими элементами и с содержанием ферритной фазы от 0 до 80% (ферритное число от 0 до 120). В стандарте представлены разделы, относящиеся к определению СФФ в процентах, в единицах ферритного числа, а также к установлению соотношения между результатами измерений СФФ в процентах и ферритных числах |
|
|
