| Обозначение: |   ГОСТ Р ИСО 10303-517-2009 |
| Статус: | действующий |
| Название рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 517. Прикладные интерпретированные конструкции. Геометрическое представление механических конструкций |
| Название англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 517. Application interpreted construct. Mechanical design geometric presentation |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 01.07.2023 |
| Дата издания: | 06.04.2020 |
| Дата введения: | 01.07.2010 |
| Аутентичен стандартам: | ISO 10303-517:2000 |

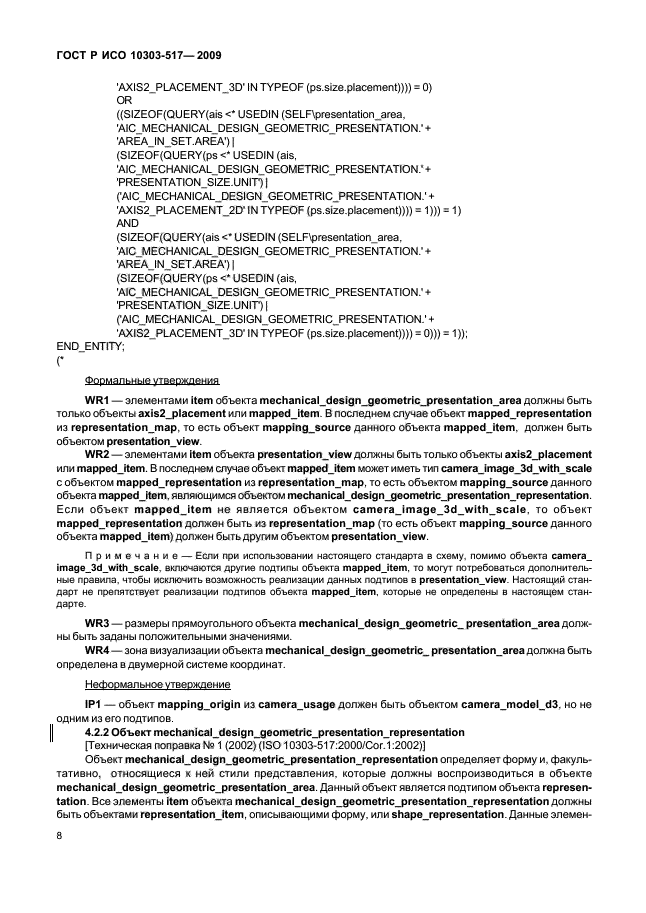

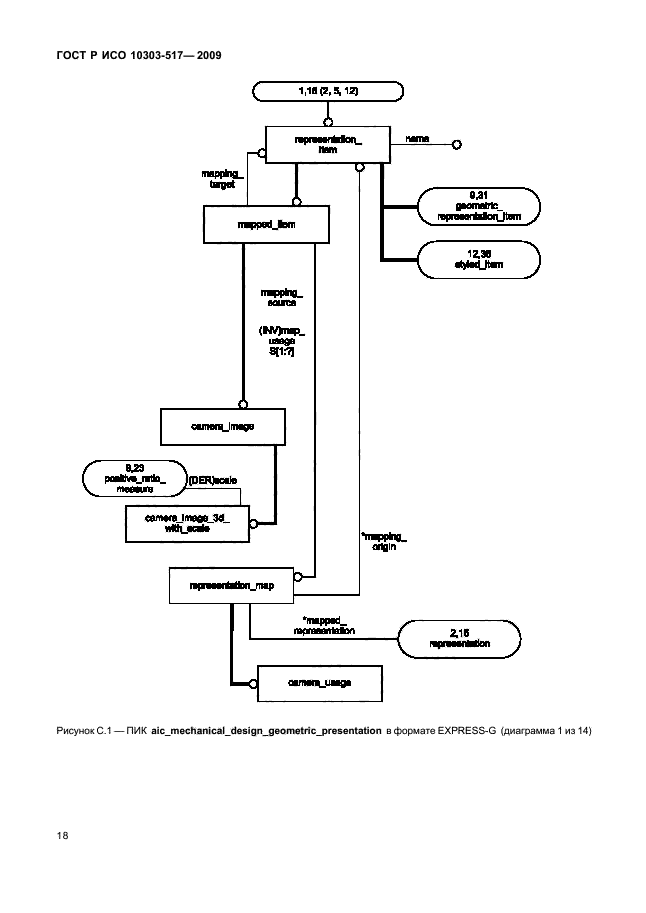

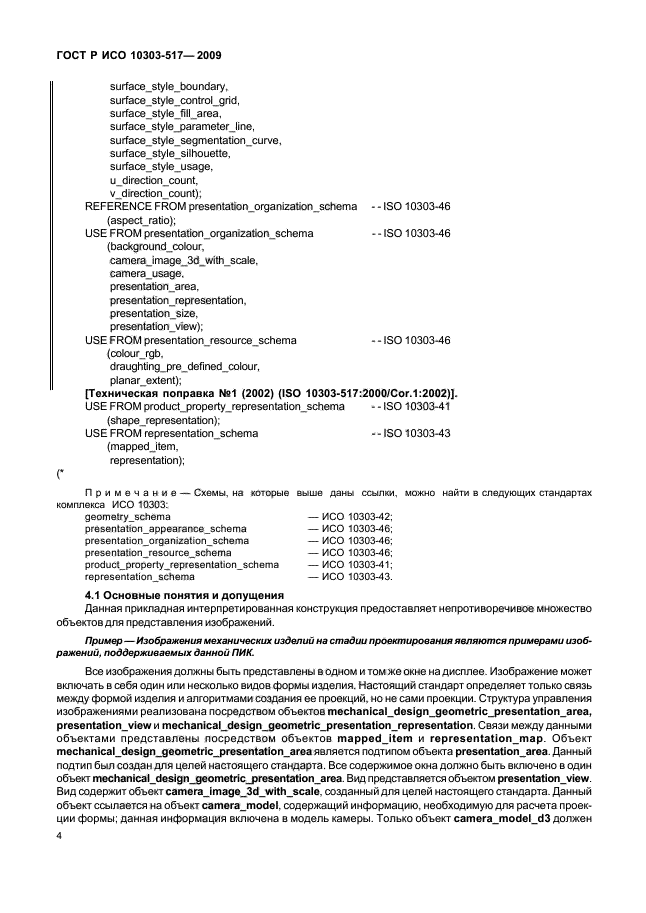

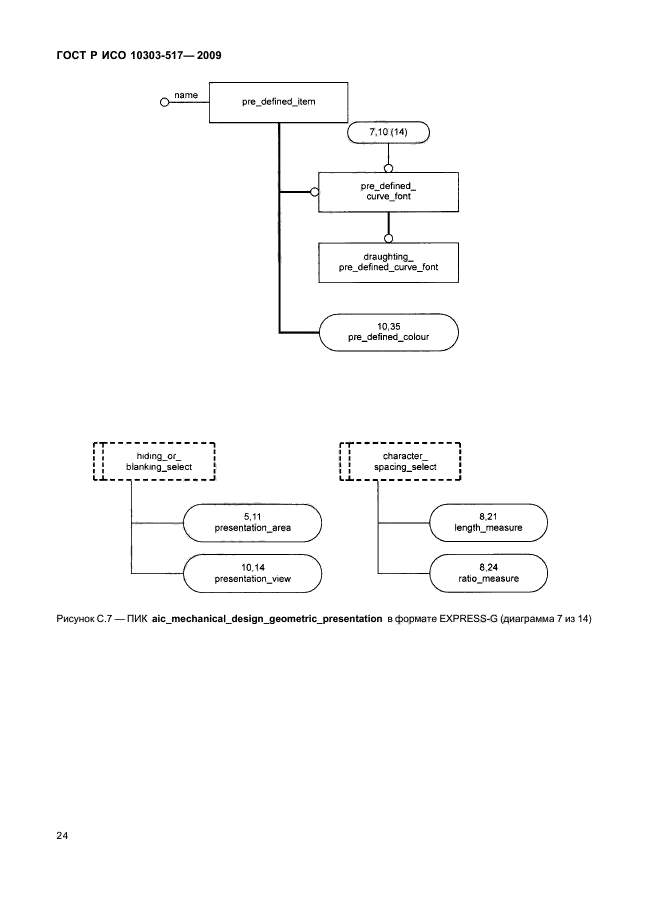

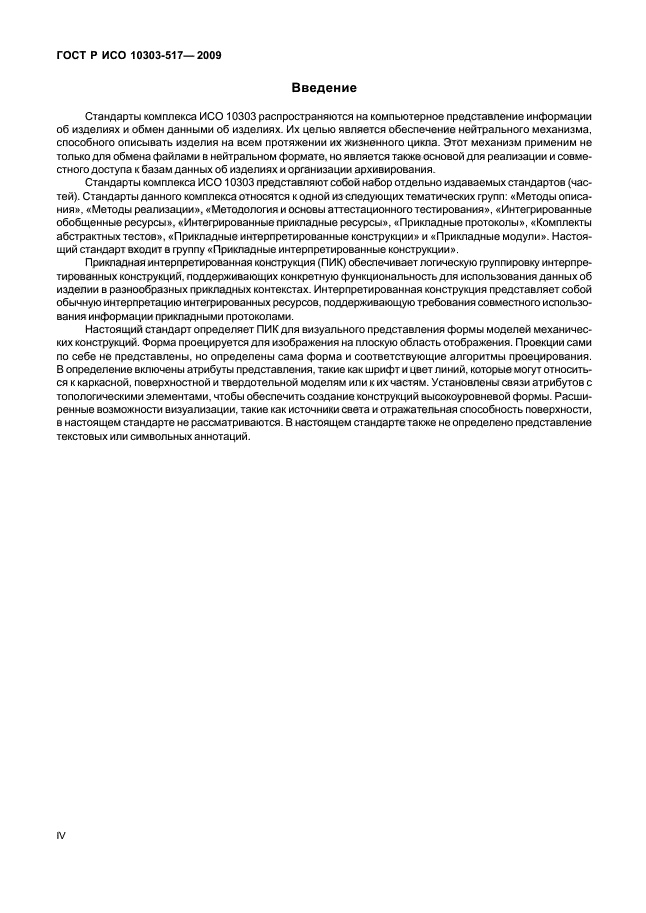

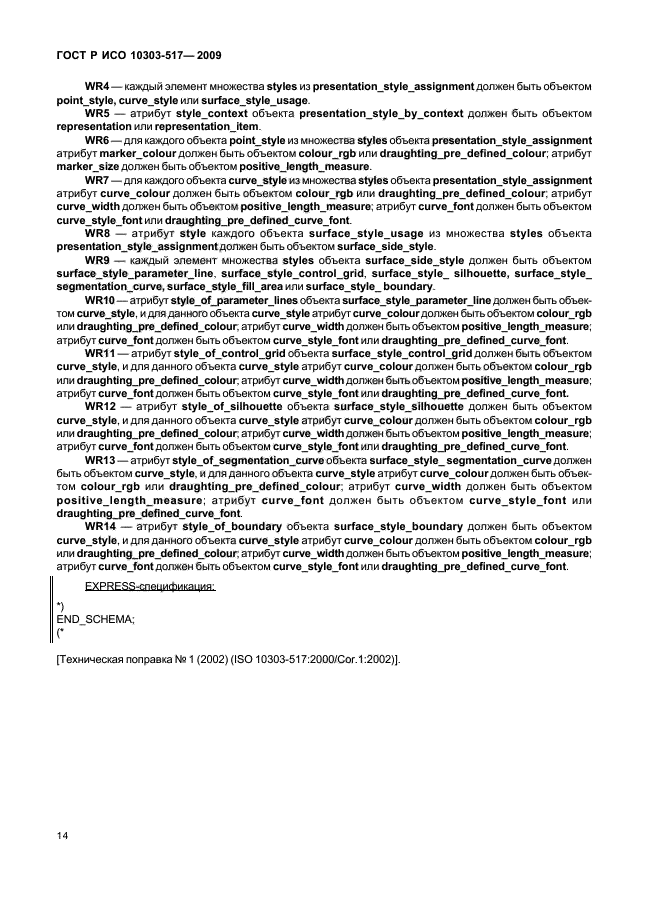

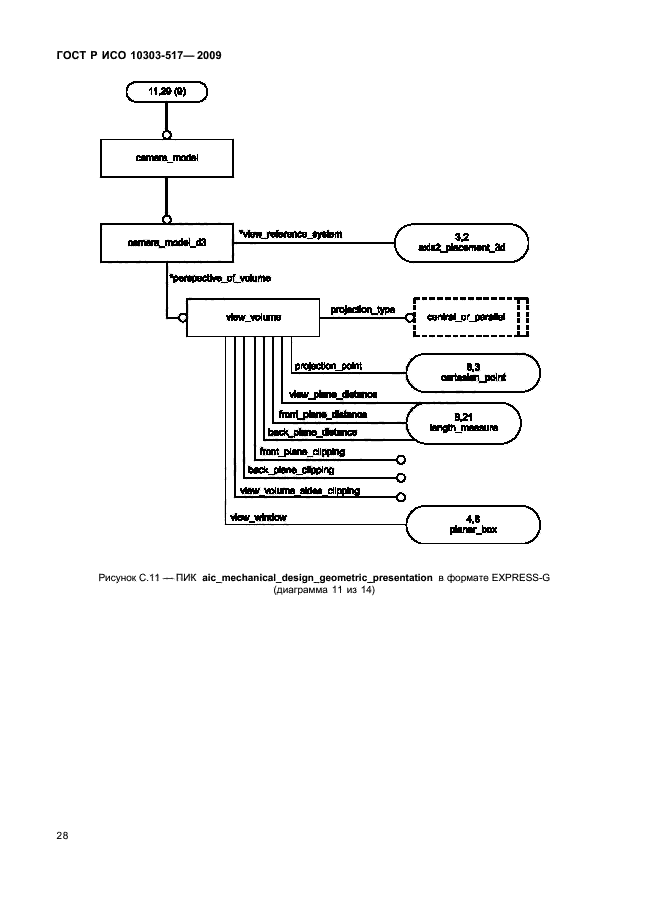

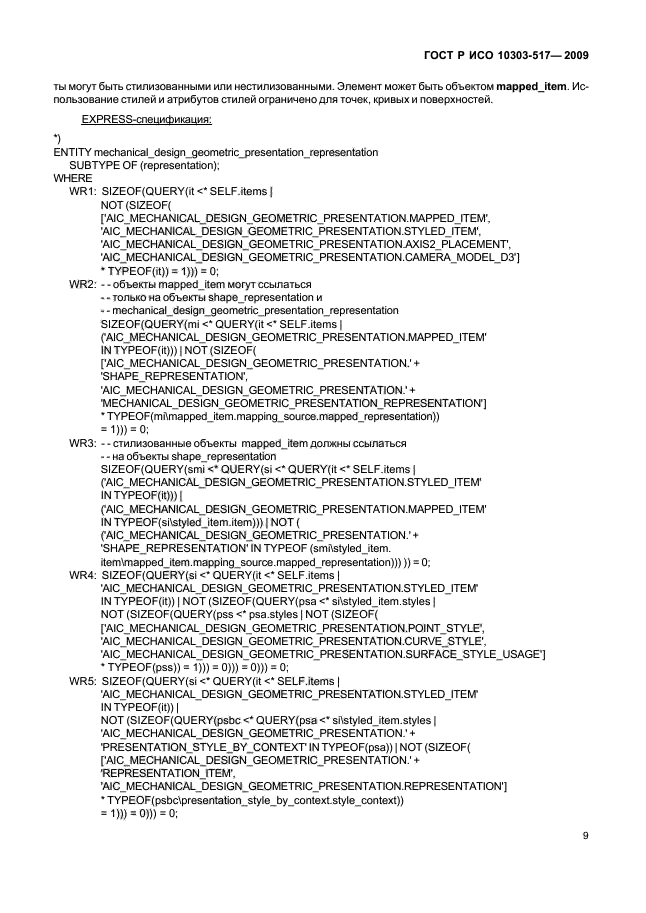

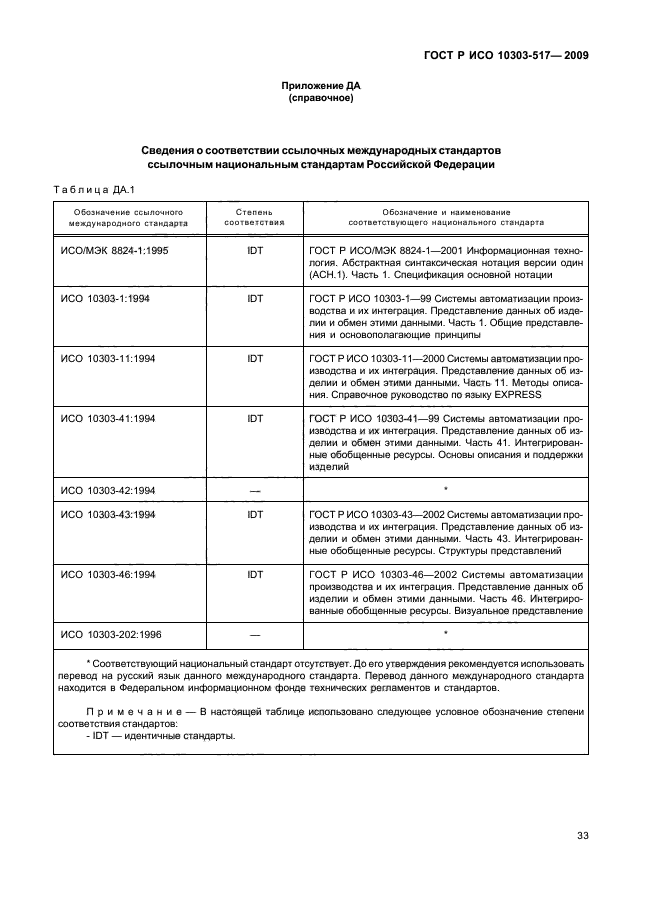

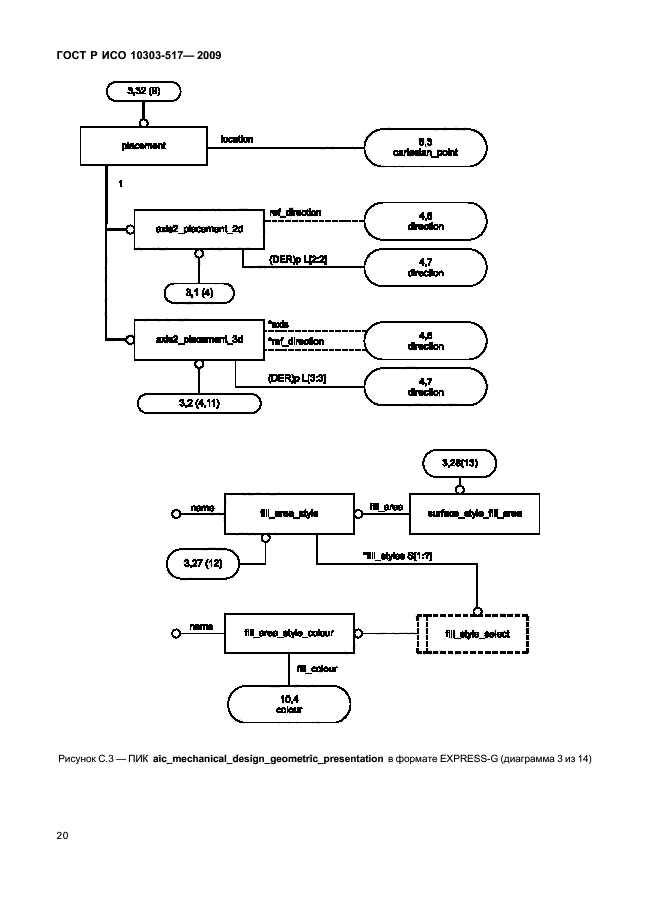

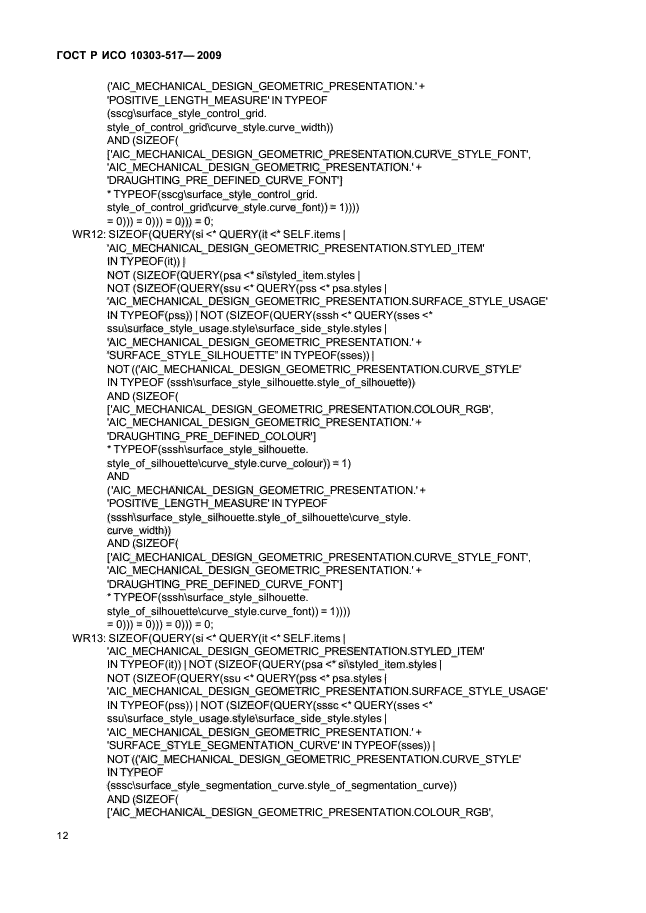

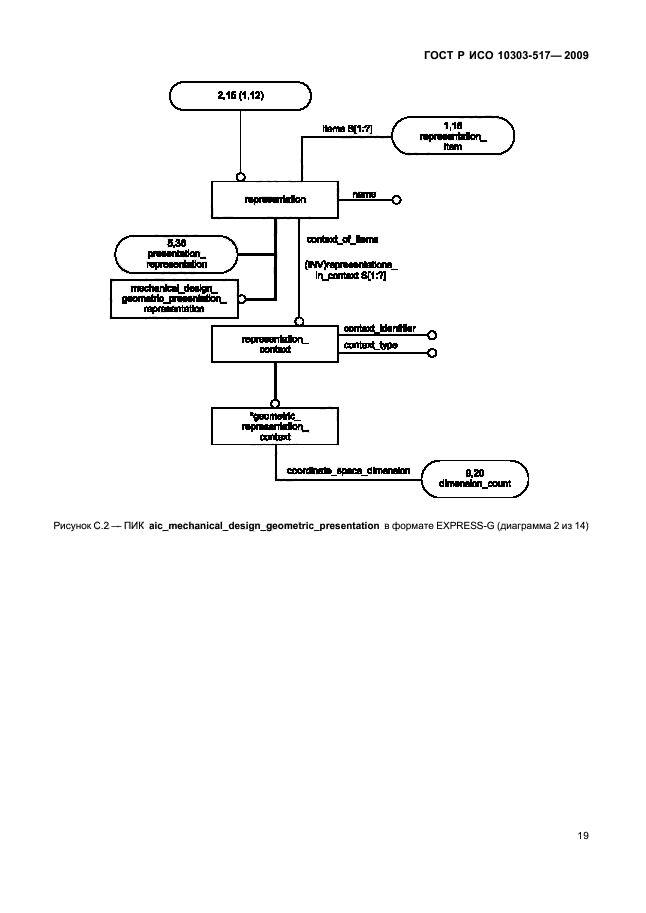

| Нормативные ссылки: | ISO/IEC 8824-1:1995;ISO 10303-1:1994;ISO 10303-11:1994;ISO 10303-41:1994;ISO 10303-42:1994;ISO 10303-43:1994;ISO 10303-46:1994;ISO 10303-202:1996 |
| Область применения: | Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к описанию визуального представления геометрической формы. Только основные атрибуты представления, например, цвет или шрифт линий, могут быть связаны с точками, кривыми, поверхностями и топологическими конструкциями. Расширенная функциональность визуализации, такая как источники света и отражательная способность поверхности, в настоящий стандарт не включена. В настоящем стандарте не определено представление аннотаций. Требования настоящего стандарта распространяются на: - визуальное представление форм механических конструкций; - присвоение атрибутов визуального представления геометрическим и топологическим элементам; - алгоритмы проецирования трехмерных форм на плоскости; - размещение проекций формы в окне; - несколько видов в пределах одного окна; - цвет фона окна; - цвет точек и кривых; - шрифт точек; - шрифт кривых; - стили кривых, зависящие от назначения кривых в определении поверхности; - предопределенные цвета; - предопределенные стили кривых |
|
|
