ГОСТ Р 53573-2009

Вибрация. Измерения вибрации, передаваемой машиной через упругие изоляторы. Общие требования

Обозначение:	ГОСТ Р 53573-2009
Статус:	отменён
Название рус.:	Вибрация. Измерения вибрации, передаваемой машиной через упругие изоляторы. Общие требования
Название англ.:	Mechanical vibration. Measurement of vibration transferred into resilient isolators. General requirements
Дата актуализации текста:	06.04.2015
Дата актуализации описания:	01.07.2023
Дата издания:	25.06.2010
Дата введения:	01.01.2011
Дата окончания срока действия:	01.11.2014
Содержит требования:	ISO 9611:1996
На территории РФ пользоваться:	ГОСТ 32107-2013

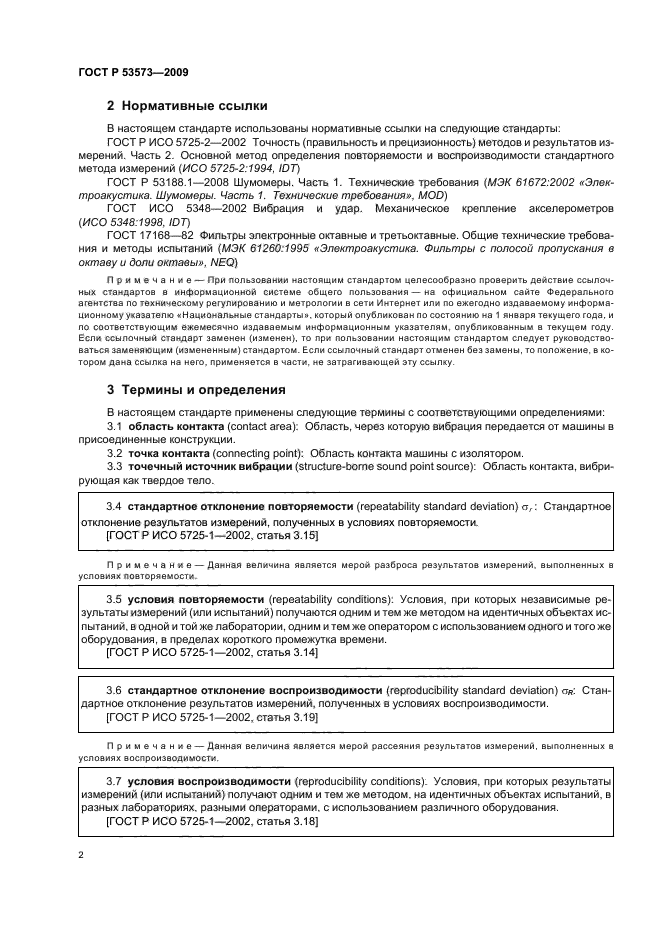

Нормативные ссылки:	ГОСТ Р ИСО 5725-2-2002;ГОСТ Р 53188.1-2008;ГОСТ ИСО 5348-2002;ГОСТ 17168-82
Область применения:	Настоящий стандарт устанавливает упрощенный метод описания вибрационной активности машины, передающей вибрацию своих опор через упругие изоляторы. Метод применяют при выполнении следующих условий: - вибрацию машины можно считать стационарной; - области контакта опор машины с изоляторами можно считать точечными; - входная подвижность опор машины в области контакта с изоляторами много меньше входной подвижности изоляторов для всех направлений движения; - изоляторы установлены на жестком и массивном основании (фундаменте). При выполнении указанных условий возбуждение, передаваемое машиной на изоляторы, можно рассматривать как кинематическое, т. е. для описания вибрационной активности машины достаточно измерить вибрацию ее опор, например, скорость. Результаты измерений, выполненных в соответствии с настоящим стандартом, позволяют: - контролировать соответствие машин требованиям к их вибрационной активности; - сравнивать вибрационную активность машин одного вида и размера; - получить данные для расчета вибрации, передаваемой машиной через упругие изоляторы. Метод измерений применяют в ограниченном диапазоне частот, нижняя граница - f1 которого определяется условием кинематического характера возбуждения колебаний, когда на вибрацию опор машины не оказывают существенного влияния свойства изолятора и его основания (см. приложение А), а верхняя граница f2 - условием точечного контакта опоры с изолятором (см. приложение В). Настоящий стандарт распространяется на измерение вибрации по всем шести степеням свободы, хотя для многих машин можно ограничиться измерениями в меньшем числе направлений поступательной и угловой вибрации (см. приложение F). Хотя настоящий стандарт устанавливает метод измерений на опорах машин, его можно применять также для измерений в других точках контакта машины с присоединенными конструкциями, где вибрация передается через упругие соединения (например, через гибкий вал двигателя или гибкие вставки в трубопроводе). В этом случае должен быть определен диапазон частот применения метода (f1, f2) в соответствии с рекомендациями приложений А и Б
Список изменений:	№0 от 01.11.2014 (рег. 22.11.2013) «Текстовое изменение; Изменено заглавие»
