Скачать ГОСТ 20019-74 Сплавы твердые спеченные . Метод определение предела прочности при поперечном изгибе
Дата актуализации: 01.01.2024
ГОСТ 20019-74
Сплавы твердые спеченные . Метод определение предела прочности при поперечном изгибе
| Обозначение: | ГОСТ 20019-74 |
| Статус: | действующий |
| Название рус.: | Сплавы твердые спеченные . Метод определение предела прочности при поперечном изгибе |
| Название англ.: | Sintered hard metals. Determination of cross-bending strength |
| Дата актуализации текста: | 06.04.2015 |
| Дата актуализации описания: | 01.07.2023 |
| Дата издания: | 01.06.1986 |
| Дата введения: | 01.01.1976 |
| Код ОКП: | 196000 |
| Содержит требования: | ISO 3327:1982;СТ СЭВ 1252-78 |
| Нормативные ссылки: |  ГОСТ 201-76;ГОСТ 2789-73;ГОСТ 2874-82;ГОСТ 3164-78;ГОСТ 5744-85;ГОСТ 6823-77;ГОСТ 7855-84;ГОСТ 8429-77;ГОСТ 9966-73;ГОСТ 16167-80;ГОСТ 16169-81;ГОСТ 19906-74;ГОСТ 20559-75 |
| Область применения: | Настоящий стандарт распространяется на твердые спеченные сплавы с содержанием связующего металла до 25% (по массе) и устанавливает метод определения предела прочности при поперечном изгибе при температуре 293 +15 -10 К (20 +15 -10 град. С). Метод заключается в разрушении образца, свободно лежащего на двух опорах, силой, приложенной в середине пролета, в условиях кратковременного статического нагружения |

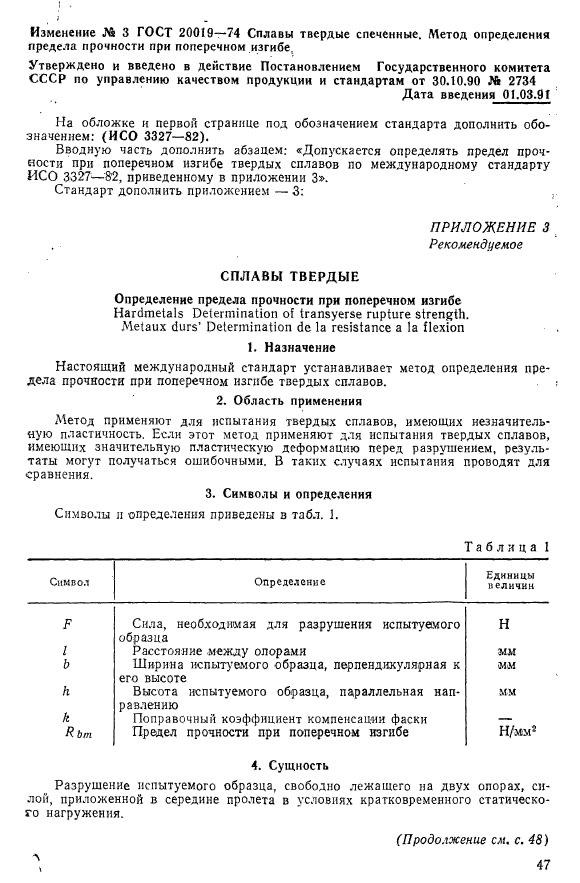

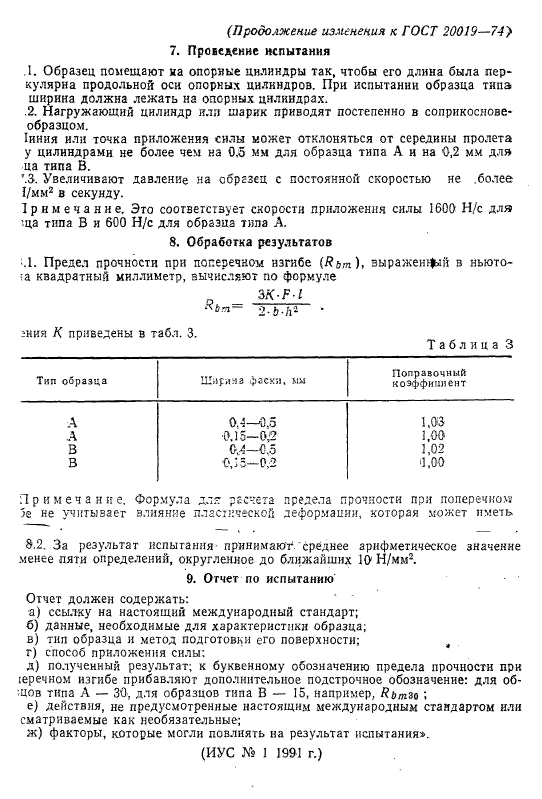

| Список изменений: | №1 от 01.01.1982 (рег. 07.08.1980) «Срок действия продлен» №2 от 01.01.1986 (рег. 18.06.1985) «Срок действия продлен» №3 от 01.03.1991 (рег. 30.10.1990) «Срок действия продлен» |
