Wood. Method for determination of conventional ultimate strength in local compression perpendicular to grain

ГОСТ 16483.2-70

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

МЕТОД ОПРЕДЕЛЕНИЯ
УСЛОВНОГО ПРЕДЕЛА ПРОЧНОСТИ
ПРИ МЕСТНОМ СМЯТИИ ПОПЕРЕК ВОЛОКОН

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

Метод определения условного предела прочности
при местном смятии поперек волокон

Wood.
Method for determination of conventional ultimate strength in local
compression perpendicular to grain

ГОСТ
16483.2-70*

Взамен
ГОСТ 11492-65
в части разд. Г

* Переиздание (сентябрь 1999 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1977 г., мае 1983 г., феврале 1988 г. (ИУС 2-78, 9-83, 5-88)

Постановлением Государственного комитета стандартов Совета Министров СССР от 9.12.70 № 1723 дата введения установлена

01.01.71

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-88)

Настоящий стандарт распространяется на древесину и устанавливает метод определения условного предела прочности при местном смятии поперек волокон в радиальном и тангентальном направлениях.

(Измененная редакция, Изм. № 1, 3).

1. АППАРАТУРА И МАТЕРИАЛЫ

1.1. Для определения предела прочности при испытании на местное смятие поперек волокон должны применяться следующие аппаратура и материалы.

Испытательная машина по ГОСТ 28840-90 с погрешностью измерения нагрузки не более 1 %.

Штангенциркуль по ГОСТ 166-89 с погрешностью измерения не более 0,1 мм.

Приспособление к испытательной машине со съемным пуансоном и индикатором часового типа по ГОСТ 577-68 с погрешностью измерения не более 0,01 мм (черт. 1).

Аппаратура и материалы для определения влажности древесины по ГОСТ 16483.7-71.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Образцы изготовляют в форме прямоугольной призмы с основанием 20×20 мм и длиной вдоль волокон 60 мм.

Если годичные слои имеют ширину более 4 мм, размеры поперечного сечения должны быть увеличены так, чтобы образец включал не менее 5 слоев.

(Измененная редакция, Изм. № 1, 2).

2.2. Точность изготовления, влажность и количество образцов для каждого направления приложения нагрузки должны соответствовать ГОСТ 16483.0-89.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. На середине длины образца измеряют с погрешностью не более 0,1 мм ширину образца b в тангентальном направлении при радиальном смятии или в радиальном направлении при тангентальном смятии.

3.2. Образец помещают в машину тангентальной или радиальной поверхностью кверху и нагружают через пуансон в соответствии с черт. 1.

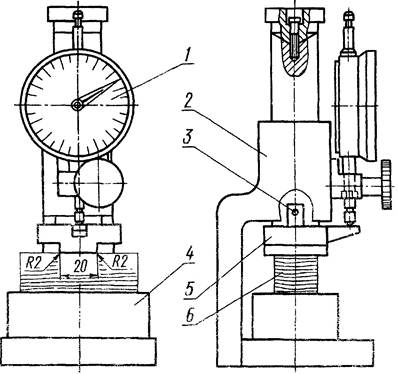

1 - индикатор; 2 - корпус; 3 - шток; 4 - подставка; 5 - съемный пуансон; 6 - образец

Черт. 1

Постоянная скорость нагружения или постоянная скорость перемещения нагружающей головки машины должна быть такой, чтобы условный предел прочности был достигнут через (1,5 ± 0,5) мин после начала нагружения.

При использовании машины с электромеханическим приводом допускается проводить испытания с равномерной скоростью нагружения (1000 ± 200) Н/мин при условии достижения в указанный интервал времени нагрузки, соответствующей условному пределу прочности образца при местном смятии поперек волокон.

(Измененная редакция, Изм. № 2, 3).

3.3. Через каждые 200 Н для мягких пород и через 400 Н для твердых пород измеряют с погрешностью не более 0,01 мм деформацию образца. Испытание продолжают до превышения условного предела прочности, что характеризуется резким увеличением деформации.

3.4. После испытаний определяют влажность образцов в соответствии с ГОСТ 16483.7-71. В качестве пробы на влажность берут среднюю часть образца длиной 30 мм с отпечатком пуансона. Для определения средней влажности партии образцов допускается отбирать каждый пятый образец, но не менее 3.

4. ПОДСЧЕТ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

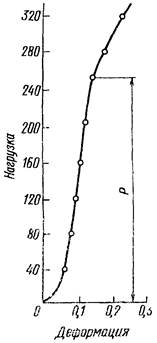

4.1. Для определения нагрузки Р по результатам измерений вычерчивают диаграмму смятия поперек волокон, подобную изображенной на черт. 2. За нагрузку Р принимают ординату точки перехода прямолинейного или близкого к прямолинейному участка диаграммы в явно криволинейный. Масштаб диаграммы по оси ординат должен быть не менее 50 Н/мм, чтобы обеспечить определение нагрузки Р с погрешностью не более 50 Н.

Черт. 2

4.2. Условный предел прочности в тангентальном (σtWy) или радиальном (σrWy) направлениях в МПа при влажности в момент испытания вычисляют по формулам

 или

где Р - нагрузка, соответствующая при местном смятии поперек волокон условному пределу прочности в тангентальном или радиальном направлениях, Н;

а - ширина образца, мм;

18 - средняя ширина опорной поверхности пуансона, мм.

Результат вычисляют с округлением до 0,1 МПа.

(Измененная редакция, Изм. № 1).

4.3. Условный предел прочности образцов с влажностью от 11 до 13 % пересчитывают на влажность 12 % с округлением до 0,1 МПа по формуле

где α - поправочный коэффициент на влажность, равный 0,035 для всех пород;

W - влажность образца, %.

Условный предел прочности образцов с влажностью, равной или больше предела гигроскопичности, пересчитывают на влажность 12 % с округлением до 0,1 МПа по формуле

где К - коэффициент пересчета, равный 1,67 - для лиственных пород при обоих направлениях смятия и хвойных пород при радиальном смятии и 2,46 - для хвойных пород при тангентальном смятии.

(Измененная редакция, Изм. № 1).

4.4. (Исключен, Изм. № 3).

4.5. Статистическую обработку опытных данных выполняют по ГОСТ 16483.0-89.

4.6. Результаты измерений и расчетов записывают в протокол испытаний (см. приложение).

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Рекомендуемое

ПРОТОКОЛ
испытаний древесины на местное смятие поперек волокон

Порода _______________________ Температура воздуха, °С _______________________

Смятие __________________ Степень насыщенности воздуха, % ___________________

Скорость нагружения, Н/мин _________________________________________________

Маркировка образца

Размеры образца, мм

Площадь смятия F, мм2

Деформация в мм, при нагрузке в Н

Влажность образца, % W

Условный предел прочности, МПа

Примечание

для мягких пород

Ширина а

Длина l

200

400

600

800

1000

1200

1400

1600

1800

2000

2200

для твердых пород

σWy

σ12

400

800

1200

1600

2000

2400

2800

3200

3600

4000

4400

«___» _____________ 19__ г.   Подпись _______________

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1).

СОДЕРЖАНИЕ

1. Аппаратура и материалы.. 1

2. Подготовка к испытанию.. 1

3. Проведение испытания. 2

4. Подсчет результатов испытаний. 2

Приложение. Протокол испытаний древесины на местное смятие поперек волокон. 4
