Self-tapping round head and sharpening end screws for metals and plastics. Design and dimensions

ГОСТ 11650-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
И ЗАОСТРЕННЫМ КОНЦОМ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

Конструкция и размеры



Москва

Стандартинформ

2007



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
И ЗАОСТРЕННЫМ КОНЦОМ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

Конструкция и размеры

Self-tapping round head and sharpening end screws for metals and plastics.
Design and dimensions

ГОСТ
11650-80

Взамен
ГОСТ 10621-63,
ГОСТ 11650-65,
в части винтов
с заостренным концом

Издание с Изменением № 1, утвержденным в апреле 1985 г. (ИУС 7-85).

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6110 дата введения установлена

01.01.82

Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.91 № 399

1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

Исполнение 1

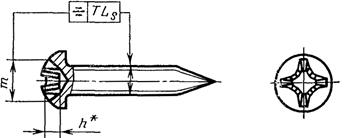

Исполнение 2

______________

* Размер для справок.

Таблица 1

Размеры, мм

Номинальный диаметр резьбы d

2,5

3

4

5

6

8

Шаг резьбы Р

1,25

1,75

2,0

2,5

3,5

Диаметр головки D

Номин.

4,5

5,5

7,0

8,5

10,0

13,0

Пред. откл. по js 15

± 0,24

± 0,29

± 0,35

Высота головки К

Номин.

1,7

2,1

2,8

3,5

4,2

5,6

Пред. откл. по js 15

± 0,2

± 0,24

Радиус сферы головки R1 »

2,4

2,9

3,6

4,4

5,1

6,6

Радиус под головкой

R, не менее

0,10

0,20

0,25

0,40

da, не более

3,1

3,6

4,7

5,7

6,8

9,2

Ширина шлица n

Номин.

0,6

0,8

1,0

1,2

1,6

2,0

Не менее

0,66

0,86

1,06

1,26

1,66

2,06

Не более

0,80

1,00

1,20

1,51

1,91

2,31

Глубина шлица t

Не менее

0,9

1,0

1,6

2,1

2,3

3,3

Не более

1,3

1,4

2,0

2,5

2,7

3,7

Допуск соосности головки относительно стержня (2IТ14)

0,60

0,72

0,86

Допуск симметричности шлица относительно стержня в диаметральном выражении (2IТ14)

0,50

0,60

0,72

Номер крестообразного шлица

1

2

3

Диаметр крестообразного шлица m, не более

2,8

3,1

4,2

5,0

6,6

7,7

Глубина крестообразного шлица h

1,25

1,60

1,75

2,50

2,45

3,65

Глубина вхождения калибра в крестообразный шлиц

Не более

1,4

1,7

2,0

2,8

3,0

4,2

Не менее

1,1

1,4

1,5

2,3

2,5

3,7

Недовод резьбы, не более

0,8

1,0

Примечание. Крестообразный шлиц - по ГОСТ 10753-86.

Таблица 2

мм

Длина винта l

Номинальный диаметр резьбы d

Номин.

Пред. откл. по js 17

2,5

3

4

5

6

8

6

± 0,75

-

-

-

-

8

-

-

-

10

-

-

12

± 0,90

-

14

-

16

(18)

Стандартные длины

20

± 1,05

-

(22)

-

-

25

-

-

30

-

-

35

± 1,25

-

-

40

-

-

-

45

-

-

-

50

-

-

-

-

Примечание. Длины l, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения:

винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

Винт 5´30.01. ГОСТ 11650-80

То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

Винт 2-5´30.01.016 ГОСТ 11650-80

(Измененная редакция, Изм. № 1).

3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.

4. Теоретическая масса винтов указана в справочном приложении 1.

5. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 1
Справочное

Теоретическая масса самонарезающих винтов

Длина винта l, мм

Номинальный диаметр резьбы d, мм

2,5

3

4

5

6

8

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг »

6

0,32

0,51

-

-

-

-

8

0,37

0,59

1,11

-

-

-

10

0,42

0,67

1,25

2,21

-

-

12

0,47

0,75

1,39

2,43

3,61

-

14

0,52

0,83

1,53

2,67

3,93

-

16

0,57

0,91

1,67

2,91

4,25

5,01

18

0,62

0,99

1,81

3,15

4,57

5,58

20

-

1,07

1,95

3,39

4,89

6,15

22

-

-

2,09

3,63

5,21

6,72

25

-

-

2,30

4,00

5,69

7,57

30

-

-

2,65

4,60

6,49

9,00

35

-

-

3,00

5,20

7,29

10,42

40

-

-

-

5,80

8,09

11,84

45

-

-

-

6,40

8,99

13,25

50

-

-

-

-

9,69

14,68

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
