ОКП 57 6869

Группа Ж 15





СОГЛАСОВАНО:

УТВЕРЖДАЮ:

Директор МУП
"Коммунальник"

_________ Р.Г. Тихомирова

_________ 12.05. 2000 г.

Генеральный директор
ОАО "ТЕПЛОИЗОЛИТ"

_________ А.А. Ситдиков

_________ 12.05. 2000 г.



ТРУБЫ СТАЛЬНЫЕ С ИЗОЛЯЦИЕЙ ИЗ
ПЕНОПОЛИУРЕТАНА С ГИДРОЗАЩИТНЫМ
ПОКРЫТИЕМ

Технические условия

ТУ 5768-008-04002154-00

Дата введения 15.05.2000 г.



Настоящие технические условия (ТУ) распространяются на трубы стальные с теплоизоляционным слоем из пенополиуретана и гидрозащитным покрытием, далее по тексту - «трубы» предназначенные для трубопроводов с температурой теплоносителя до 150 °С включительно и давлением до 1,6 Мпа.

Трубы применяются для подземной бесканальной и канальной прокладки тепловых сетей, а также для надземной прокладки.

Трубы выпускаются двух видов П и О:

П - для использования при подземной прокладке, при этом в качестве гидрозащитного покрытия применяется полиэтилен.

О - для использования при надземной прокладке, при этом в качестве гидрозащитного покрытия применяется витая оболочка из оцинкованной стали.

Пример условного обозначения продукции при заказе

ТГИ ППУ П ст.тр.д.57´3/125 Т      ТУ 5768-008-04002154-00

ТГИ ППУ О ст.тр.д.57´3/125         ТУ 5768-008-04002154-00

где: ТГИ - теплогидроизоляция

ППУ - пенополиуретан

П - гидрозащита из полиэтилена

О - гидрозащита из оцинкованной стали

57 - диаметр стальной трубы

3 - толщина стенки стальной трубы

125 - наружный диаметр изоляции.

С литерой "Т" - стальная труба поставки ОАО ²Теплоизолит²

без литеры "Т" - в случае поставки под изоляцию трубы Заказчика.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Трубы должны соответствовать требованиям настоящих технических условий и образцу-эталону, утвержденному в установленном порядке, изготавливаться по технической документации, утвержденной в установленном порядке.

1.1. Основные параметры и размеры.

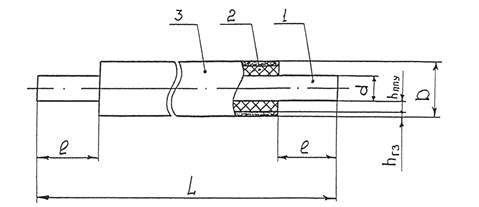

1.1.1. Габаритные размеры труб должны соответствовать нормам, приведенным в табл. 1 и рис. 1, с отклонениями в соответствии с таблицей 2.

поз.

1 - стальная труба;

поз.

2 - пенополиуретановая изоляция;

поз.

3 - гидрозащитное покрытие;

d - наружный диаметр стальной трубы;

D - наружный диаметр гидрозащитного покрытия;

hппу ~ толщина пенополиуретановой изоляции;

hгз - толщина гидрозащитного покрытия

L - длина стальной трубы;

l - длина неизолированных концов стальной трубы.

Рисунок 1

Таблица 1

Диаметр Стальн. Трубы d,

Длина Ст. трубы
L, в

Толщина изоляц. слоя hппу

Толщина гидрозащит. покрытия hгз

Наружн. диаметр тепло-гидрозащит.

Масса 1 п.м. изоляции не менее, кг

Длина неизолир. концов труб

пределах,

не менее,

не менее, мм

покрытия D

не более,

мм

м

мм

Вид

Вид Б

не менее, мм

Вид А

Вид Б

мм

57

6-12

28

3,0

0,5

125

1,79

2,22

200

57

6-12

35

2,0

0,5

140

2,16

2,64

200

76

6-12

26

3,0

0,5

140

2,00

2,48

200

76

6-12

36

3,0

0,5

160

2,55

3,09

200

89

6-12

30

3,0

0,5

160

2,41

2,96

200

89

6-12

38

3,0

0,5

180

3,00

3,62

200

108

6-12

28,5

3,0

0,5

180

2,77

3,38

200

108

6-12

38

3,2

0,5

200

3,52

4,08

200

13!

6-12

38

3,5

225

4,21

4,64

200

159

6-12

40

3,9

0,5

250

4,99

5,17

200

219

6-12

40

4,9

0,5

315

7,42

6,71

200

273

6-12

53

6,3

0,5

400

12,22

9,67

250

325

6-12

50

7,0

0,5

450

14,65

10,84

250

426

6-12

52

8,8

0,5

560

21,70

13,97

250

530

6-12

64

11,1

0,5

710

25,45

20,81

250

Примечание: Толщина теплоизоляционного слоя рассчитана в соответствии с рекомендациями СНиП 2.04.07-86 и СНиП 2.04.14-88.

1.1.2. Значения действительных отклонений геометрических параметров труб не должны превышать предельных, указанных в таблице 2.

Таблица 2

Наименование отклонения геометрического параметра

Наименование геометрического параметра

Предельные отклонения, мм

Отклонение по наружному диаметру труб

Диаметр труб с теплогидрозащитным покрытием, мм:

до 205

+ 5

свыше 205

+ 10

Отклонение толщины гидрозащитного покрытия

+15%

Отклонение длины

+50

неизолированных концов труб

-70



1.1.3. Физико-механические показатели материалов, применяемых для теплогидрозащитного покрытия приведены в таблице 3.

Таблица 3

Материал

Наименование показателя в конструкции изоляции

Норма

Метод испытания

Пенополиуретан (теплоизоляционный слой)

- Кажущаяся плотность, кг/м3, не менее,

60

ГОСТ 409-77*

- Прочность на сжатие при 10 % деформации, МПа (кг/см2), не менее

0,40 (4,0)

ГОСТ 23206-78*

- Водопоглощение, % об, не более

10

ГОСТ 20869-75*

- прочность трубной конструкции на сдвиг в осевом направлении при 23 °С, Па (кгс/см2), не менее

0,12 (1,2)

п. 5.9

Теплопроводность пенополиуретана в конструкции изоляции не более 0,035 Вт/м×К. В случае арбитражных споров теплопроводность определяют по ГОСТ 7076-87.

1.2. Трубы с теплогидрозащитным покрытием следует изготовлять посредством заполнения композицией компонентов ППУ пространства между стальной трубой и гидрозащитной оболочкой, с обеспечением соблюдения установленных настоящими техническими условиями требований к качеству и точности изготовления изделий.

1.3. Требования к качеству поверхности и внешнему виду труб.

1.3.1. Внешний вид поверхности труб должен соответствовать образцу-эталону, утвержденному в установленном порядке.

1.3.2. На поверхности труб не допускаются повреждения, нарушение целостности гидрозащитного покрытия. Мелкие риски, рябизна, забоины, вмятины и т. д. допускаются, если они не выводят толщину гидрозащитного покрытия за пределы допуска.

1.3.3. Пенополиуретан на срезе теплоизоляционного слоя должен иметь однородную мелкоячеистую структуру. Пустоты (каверны) толщиной более 1/4 толщины теплоизоляционного слоя не допускаются.

1.4. Характеристики.

1.4.1. Материалы и сырье, применяемые для изготовления труб должны соответствовать нормативным документам, утвержденным в установленном порядке.

1.4.2. Материалы, используемые для изготовления пенополиуретана, должны соответствовать характеристикам и нормам пенопласта теплоизоляционного марки ППУ-345:

компонент А ИЗОЛАН-345      ТУ 2226-221-10480596-96

компонент Б марки YRANATE М-229

полиизоционат ТУ 113-03-38-106-90

Допускается применение сырья, обеспечивающего показатели (пенополиуретана в конструкции соответствующие п. 1.1.3 настоящих ТУ.

1.4.3. Для устройства гидрозащитного покрытия должна применяться оболочка из полиэтилена высокой плотности ТУ 5768-001-27519262-97.

Допускается применение полиэтилена изготавливаемого по другой нормативно-технической документации с показателями соответствующими п. 1.1.1 настоящих ТУ.

1.4.4. Для устройства гидрозащитного покрытия из оцинкованного железа применяются трубы, выпускаемые по ТУ 36-736-78 и другой нормативно-технической документации.

1.4.5. Стальные трубы, применяемые под теплогидроизоляцию должны соответствовать РД-03-94 "Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды".

1.5. Маркировка.

1.5.1. На поверхности теплогидрозащитного покрытия трубы на расстоянии не менее 200 мм от торца изоляции с помощью трафарета или штампа должна быть нанесена светлой несмываемой краской следующая маркировка:

• Условное обозначение трубы;

• Товарный знак или наименование предприятия-изготовителя,

• Штампы технического контроля;

• Номер партии;

• Год изготовления.

1.5.2. Маркировка также может быть нанесена на бирку, прикрепляемую к стальной трубе или теплогидрозащитному покрытию.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Предприятие-изготовитель гарантирует соответствие труб с теплогидрозащитным покрытием требованиям настоящих технических условий.

6.2. Предприятие-изготовитель гарантирует 5-летний срок эксплуатации изоляции труб с теплогидрозащитным покрытием (включая гарантийный срок хранения) при следующих условиях:

• соблюдения потребителем правил транспортировки, хранения (гарантийный срок хранения не более 8 месяцев на открытых площадках и не более 12 месяцев - под навесами) и условий монтажа.

• использования труб с теплогидрозащитным покрытием для теплосетей с температурой теплоносителя Т до 150 °С.
