Shake-proof washers with outside teeth for screws with countersunk and raised countersunk head of 90° angle. Construction and dimensions

ГОСТ 10464-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ СТОПОРНЫЕ С НАРУЖНЫМИ
ЗУБЬЯМИ ПОД ВИНТЫ С ПОТАЙНОЙ
И ПОЛУПОТАЙНОЙ ГОЛОВКОЙ С УГЛОМ 90
°

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва
Стандартинформ
2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ СТОПОРНЫЕ С НАРУЖНЫМИ
ЗУБЬЯМИ ПОД ВИНТЫ С ПОТАЙНОЙ И
ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
С УГЛОМ 90°

Конструкция и размеры

Shake-proof washers with outside teeth for screws
with countersunk and raised countersunk head of 90° angle.
Construction and dimensions

ГОСТ
10464-81

Взамен
ГОСТ 10464-63

Издание с Изменением № 1, утвержденным в марте 1986 г. (ИУС 6-86).

Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1702 дата введения установлена

с 01.01.82

Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.91 № 2209

1. Настоящий стандарт распространяется на насечные и вырубные стопорные шайбы с зубьями под винты с потайной и полупотайной головкой с углом 90°, предназначенные для крепежных деталей с резьбой от 3 до 12 мм.

2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в табл. 1 для насечных шайб, табл. 2 для вырубных шайб.

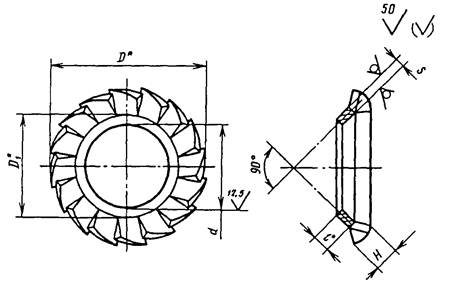

Исполнение 1

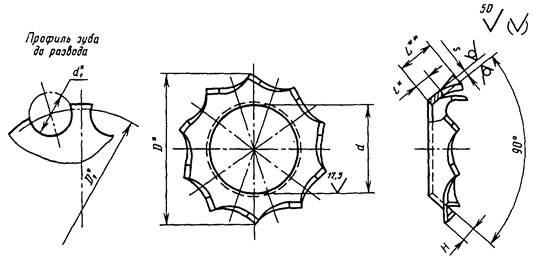

Исполнение 2

_______

* Размеры обеспечиваются инструментом.

** Размер для справок.

(Измененная редакция, Изм. № 1).

Таблица 1

Размеры в мм

Номинальный диаметр резьбы крепежной детали

d

D

D1, не более

s

H, не менее

l, не менее

Число зубьев z

Номин.

Н13

Номин.

h14

3

3,2

+0,18

6,1

-0,36

4,6

0,2

0,6

0,7

12

4

4,2

7,8

5,3

0,3

0,90

0,8

13

5

5,2

9,8

7,1

0,4

1,20

0,9

6

6,3

+0,22

11,8

-0,43

8,5

0,5

1,25

1,1

14

8

8,4

15,6

11,9

0,7

2,10

1,8

16

10

10,5

+0,27

19,2

-0,52

13,3

2,4

12

12,5

22,6

17,3

0,8

2,40

2,8

20

Таблица 2

Размеры в мм

Номинальный диаметр резьбы крепежной детали

d

D

D1 ± 0,1

d1 ± 0,1

L

l

s

Н, не менее

Число зубьев z

Номин.

Н13

Номин.

h14

3

3,2

+0,18

5,8

-0,3

6,8

2,0

2,0

0,8

0,4

0,8

8

4

4,2

7,7

-0,36

8,2

2,2

2,5

0,9

1,00

5

5,2

8,8

9,5

2,5

1,0

0,5

1,25

9

6

6,3

+0,22

10,8

-0,43

11,9

2,8

3,2

1,4

8

8,4

13,3

14,3

3,0

3,5

1,8

0,6

1,50

10

10

10,5

+0,27

16,2

17,2

3,5

4,0

2,4

0,8

2,0

Примечание к табл. 1, 2. Предельное отклонение толщины шайбы s должно соответствовать стандартам на исходный материал.

Пример условного обозначения стопорной шайбы исполнения 1, под винты с потайной и полупотайной головкой с углом 90° с диаметром резьбы 8 мм, из стали 65Г, с покрытием цинковым с хроматированием, толщиной слоя 6 мкм:

Шайба 8.6.016 ГОСТ 10464-81

То же, исполнение 2, из бронзы БрКМц3-1, без покрытия:

Шайба 2.8.БрКМц3-1 ГОСТ 10464-81

(Измененная редакция, Изм. № 1).

3. Угол поворота зубьев вырубных шайб не более 43° к плоскости шайбы. Направление поворота правое.

4. Технические требования - по ГОСТ 10461-81.

5. Теоретическая масса шайб указана в приложении.

6. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ
Справочное

Масса стальных шайб

Номинальный диаметр резьбы крепежной детали, мм

Теоретическая масса 1000 шт. шайб, кг≈

Исполнение 1

Исполнение 2

3

0,038

0,020

4

0,091

0,070

5

0,180

0,110

6

0,420

0,160

8

0,829

0,330

10

1,199

0,550

12

1,999

-

Примечание. Для определения массы шайб из бронзы величины массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
