Morse short taper reamers. Design and dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РАЗВЕРТКИ КОНИЧЕСКИЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ



ГОСТ 11181-71





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАЗВЕРТКИ КОНИЧЕСКИЕ ПОД УКОРОЧЕННЫЕ
КОНУСЫ МОРЗЕ

Конструкция и размеры

Tapered reamers for Morse shortened tapers.
Design and dimensions

ГОСТ
11181-71

Взамен
ГОСТ 11181-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 469 срок введения установлен

с 01.07.72

1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки, предназначенные для обработки отверстий с укороченным конусом Морзе по ГОСТ 9953-82.

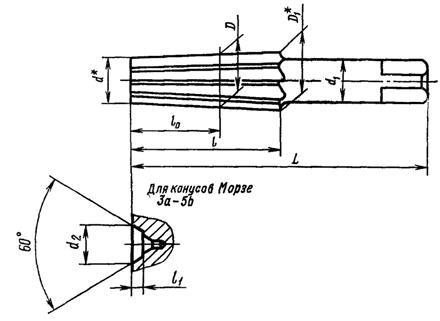

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.

* Размеры для справок.


Размеры, мм

Обозначения разверток

Применяемость

Развертки для конусов Морзе

D

D1

d

d1

d2

L

l

lо

l1

Число зубьев Z

предварительных

чистовых

2372-0151



7,067

7,640

6,390

6,3

-

55

24

13

-

5

6

2372-0152



10,094

10,742

19,346

8,0

60

28

15

7

2372-0153



12,065

12,763

11,067

10,0

70

34

20

2372-0154



15,733

16,582

14,484

12,5

85

42

25

2372-0155



17,780

18,679

16,082

14,0

100

52

34

2372-0156



21,793

22,697

19,684

18,0

9

110

60

42

2,6

7

9

2372-0157



23,825

24,729

21,215

20,0

125

70

52

2372-0158



31,267

32,410

28,514

25,0

13

135

75

53

5,2

2372-0159



44,399

45,715

40,978

35,5

16

170

90

65

6,6

9

11

Примечание. Номинальные диаметры D, D1 и d установлены для чистовых разверток.


Пример условного обозначения чистовой конической развертки под укороченный конус Морзе 3а:

Развертка 2372-0156 ГОСТ 11181-71

То же, предварительной конической развертки:

Развертка 2372-0156-1 ГОСТ 11181-71

Размеры квадратов - по ГОСТ 9523-84.

4. Центровые отверстия - форма В по ГОСТ 14034-74.

5. Элементы конструкции и геометрические параметры разверток указаны в приложении (рекомендуемом).

6. Технические требования - по ГОСТ 11178-81.

ПРИЛОЖЕНИЕ

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1.

* Размеры для справок.

Черт. 1


Таблица 1

Размеры, мм

Для конусов

D

D1

d

lо

b

r

r1

На меньшем диаметре d

На большем диаметре D1

S

b

t

Номин.

Пред. откл.

f

f1

f

f1

6,815

+0,05

-0,03

7,390

6,140

13

90°

0,5

0,10

0,3

1,0

0,4

1,2

3,0

1,0

0,5

9,844

10,492

9,096

15

0,5

1,5

0,6

1,8

3,2

0,6

1b

11,815

12,513

10,817

20

15,483

+0,06

-0,03

16,332

14,234

25

0,9

2,2

1,0

2,5

2b

17,530

18,429

15,832

34

0,16

0,8

21,543

+0,07

-0,05

22,447

19,434

42

80°

1,0

4,0

1,5

3b

23,575

24,542

20,965

52

4,2

4b

31,017

32,160

28,264

53

0,20

1,1

2,7

1,3

3,0

5,0

2,0

1,2

5b

44,149

+0,08

-0,05

45,465

40,728

65

70°

1,6

1,3

3,0

1,5

3,5


2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры, мм

Для конусов

r

b

a

(пред. откл. ±2°)

f

на меньшем диаметре d

на большем диаметре D1

0а

0,5

85°

12°

0,6

0,7

1a

0,8

0,9

1b

90°

10°

1,0

1,2

2b

1,0

80°

1,1

1,3

3b

4b

1,5

1,7

5b

1,6

75°

1,8

2,0

3. Размеры радиусов округлений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.

4. Шероховатость поверхностей, не указанная в технических требованиях ГОСТ 11178-81, - с параметром Rz не более 20 мкм по ГОСТ 2789-73.
