Morse taper reamers with cylindrical shank. Design and dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



РАЗВЕРТКИ КОНИЧЕСКИЕ
С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ
ПОД КОНУСЫ МОРЗЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ



ГОСТ 11182-71





ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАЗВЕРТКИ КОНИЧЕСКИЕ С ЦИЛИНДРИЧЕСКИМ
ХВОСТОВИКОМ ПОД КОНУСЫ МОРЗЕ

Конструкция и размеры

Tapered reamers with cylindrical shank for Morse tapers.
Design and dimensions

ГОСТ
11182-71*

Взамен
ГОСТ 11182-65 и МН 56-58
в части разверток для конусов Морзе

Постановлением Государственного комитета стандартов Совета Министров СССР от 17.03.71 № 469 дата введения установлена

01.07.72

Ограничение срока действия снято Постановлением Госстандарта от 28.04.81 № 2139

* Переиздание (ноябрь 1997 г.) с Изменениями № 1, 2, утвержденными в апреле 1981 г., январе 1995 г. (ИУС 7-81, 4-95)

1а. (Исключен, Изм. № 1, 2).

1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки, предназначенные для обработки отверстий с конусом Морзе по ГОСТ 25557-82. В части основных размеров чистовых разверток стандарт соответствует ИСО 2250-72. Требования стандарта являются обязательными, кроме п. 5 и приложения 2.

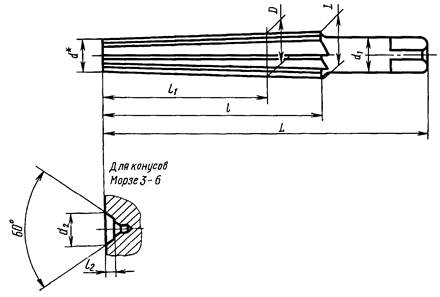

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.

* Размеры для справок

Размеры, мм

Обозначение развертки

Применяемость

Для конуса Морзе

D

D1

d

d1

d2

L

l

l1

l2

Число зубьев z

предварительных

чистовых

2372-0132

0

9,045

9,722

6,547

8,0

-

93

61

48

-

5

6

2372-0133

1

12,065

12,863

9,571

10,0

102

66

50

7

2372-0134

2

17,780

18,679

14,733

14,0

121

79

61

2372-0135

3

23,825

24,829

20,010

20,0

9

146

96

76

2,6

7

9

2372-0136

4

31,267

32,410

26,229

25,0

13

179

119

97

5,2

2372-0137

5

44,399

45,767

37,873

31,5

16

222

150

124

6,6

9

11

2372-0138

6

63,348

65,016

54,171

45,0

24

300

208

176

12,0

11

13

Примечания:

1. Номинальные диаметры D, D1 и d установлены для чистовых разверток.

2. Размеры чистовых разверток соответствуют ИСО 2250-72, кроме размеров D1, d1, d2, l2 и числа зубьев.

Пример условного обозначения чистовой конической развертки под конус Морзе 3:

Развертка 2372-0135 ГОСТ 11182-71

То же, предварительной конической развертки:

Развертка 2372-0135-1 ГОСТ 11182-71

1, 2. (Измененная редакция, Изм. № 1, 2).

3. Размеры квадратов - по ГОСТ 9523-84.

4. Центровые отверстия - форма В и форма R - по ГОСТ 14034-74.

5. Элементы конструкции и геометрические параметры разверток указаны в приложении 1.

6. Технические требования - по ГОСТ 11178-81.

ПРИЛОЖЕНИЕ 1

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ

1. Элементы конструкции и геометрические параметры предварительных разверток указан на черт. 1 и в табл. 1.

* Размеры для справок

Черт. 1

Таблица 1

Размеры, мм

Для конуса

D

D1

d

l1

r

r1

b

На меньшем диаметре d

На большем диаметре D1

S

b

t

Номин.

Пред. откл.

f

f1

f

f1

0

8,795

+0,05

9,628

6,297

48

0,5

0,10

90°

0,3

0,9

0,5

1,4

3,0

1,0

0,5

1

11,815

-0,03

12,663

9,321

50

0,4

1,3

0,6

1,8

3,2

0,6

2

17,530

+0,06

18,479

14,483

61

0,15

0,8

2,0

1,0

2,5

0,8

-0,03

3

23,575

+0,07

24,629

19,760

76

1,0

80°

4,2

1,5

4

31,017

-0,05

32,212

25,979

97

0,20

1,0

2,5

1,3

3,0

5,0

2,0

1,2

5

44,149

+0,08

45,517

37,623

124

1,6

70°

1,2

2,8

1,5

3,5

-0,05

6

63,098

+0,09

64,819

54,130

172

0,30

3,3

1,8

4,0

6,0

2,5

1,5

-0,05

2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 2.

Черт. 2

Таблица 1

Размеры, мм

Для конуса Морзе

r

a (пред. откл. ±2°)

b

f

на меньшем диаметре d

на большем диаметре D

0

0,5

12°

85°

0,6

0,8

1

10°

90°

0,7

0,9

2

0,9

1,2

3

1,0

80°

1,0

1,3

4

1,4

1,7

5

1,5

75°

1,6

2,0

6

1,8

2,2

3. Размеры радиусов скруглений и фасок, не указанные в настоящем стандарте, принимается по технологическим соображениям.

4. (Исключен, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Справочное

СООТВЕТСТВИЕ СТАНДАРТА МЕЖДУНАРОДНОМУ СТАНДАРТУ ИСО 2250-72

Размеры чистовых разверток, установленные в настоящем стандарте, полностью охватывают номенклатуру размеров и соответствуют размерам разверток с цилиндрическим хвостовиком под конусы Морзе по международному стандарту ИСО 2250-72 и приведены в таблице.

Дополнительно в стандарт включены требования к исполнительным размерам чистовых разверток (D1, d1, d2, l2) и числу зубьев чистовых разверток, размерам и числу зубьев предварительных разверток элементам конструкции и геометрическим параметрам чистовых и предварительных разверток.

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 2).
