Radio-frequency cable type PK 100-7-21. Specifications

ГОСТ 11326.46-79

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



КАБЕЛЬ РАДИОЧАСТОТНЫЙ МАРКИ
РК 100-7-21

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАБЕЛЬ РАДИОЧАСТОТНЫЙ МАРКИ РК 100-7-21

Технические условия

Radio-frequency cable, type РК 100-7-21.

Specifications

ГОСТ
11326.46-79

Взамен

ГОСТ 11326.46-71

Постановлением Государственного комитета СССР по стандартам от 30 августа 1979 г. № 3306 дата введения установлена

01.01.81

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт распространяется на радиочастотный кабель марки РК 100-7-21.

Кабель должен удовлетворять требованиям ГОСТ 11326.0-78 и требованиям настоящего стандарта.

(Измененная редакция, Изм. № 2, 3).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Требования к конструкции

1.1.1. Конструктивные элементы кабеля и их размеры должны соответствовать указанным на чертеже и в таблице.

Наименование элемента

Конструктивные данные и размеры

1. Внутренний проводник

Медная посеребренная проволока номинальным диаметром 0,74 мм

2. Изоляция

Сплошная; обмотка из пленки фторопласта-4; диаметр по изоляции (7,25 ± 0,20) мм

3. Внешний проводник

Оплетка из медных посеребренных проволок номинальным диаметром 0,15 мм; плотность оплетки 88 % - 92 %; угол оплетки 50° - 60°

4. Защитный покров

Обмотка из пленки фторопласта-4; поверх обмотки - оплетка из стеклонитей, пропитанная кремнийорганическим лаком; наружный диаметр кабеля (8,6 ± 0,5) мм

Примечание. По согласованию с потребителем допускается изготовление внутреннего проводника из медной проволоки.

(Измененная редакция, Изм. № 1 - 3).

1.1.2. Строительная длина кабеля - не менее 20 м. Минимальная длина маломерных отрезков 5 м.

1.1.3. Внешний вид - по ГОСТ 11326.0-78.

(Введен дополнительно, Изм. № 3).

1.2. Требования к электрическим параметрам

1.2.1. Волновое сопротивление:

- при приемке и поставке - (100 ± 5) Ом;

- на период эксплуатации и хранения - (100 ± 8) Ом.

1.2.2. Коэффициент затухания, не более:

- при приемке и поставке при частоте 0,2 ГГц - 0,12 дБ/м, при частоте 3 ГГц - 0,8 дБ/м;

- на период эксплуатации и хранения при частоте 3 ГГц - 1,0 дБ/м.

(Измененная редакция, Изм. № 3).

1.2.3. Сопротивление связи - не более 200 мОм/м.

1.2.4. Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц - не менее 3,1 кВ.

1.2.5. Испытательное напряжение частоты 50 Гц изоляции - 6,2 кВ.

1.3. Требования к стойкости при механических воздействиях

1.3.1. Кабель должен быть механически прочным и стойким к воздействию нагрузок, приведенных ниже.

1.3.1.1. Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с2 (40g).

1.3.1.2. Ударные нагрузки:

- многократные - с ускорением до 1500 м/с2 (150g);

- одиночные - с ускорением до 10000 м/с2 (1000g).

1.3.1.3. Линейные нагрузки - с ускорением до 5000 м/с2 (500g).

1.3.1.1 - 1.3.1.3. (Измененная редакция, Изм. № 3).

1.4. Требования к стойкости при климатических воздействиях

1.4.1. Кабель должен быть стойким к климатическим воздействиям, приведенным ниже.

1.4.1.1. Максимальная допустимая температура при эксплуатации (теплостойкость) - 250 °С.

(Измененная редакция, Изм. № 3).

1.4.1.2. Минимальная допустимая температура при эксплуатации (холодостойкость):

- при приемке и поставке в фиксированном состоянии - минус 60 °С, при изгибах - минус 60 °С;

- на период эксплуатации и хранения в фиксированном состоянии - минус 60 °С, при изгибах - минус 40 °С.

1.4.1.3. Смена температур - от минус 60 °С до плюс 250 °С.

(Измененная редакция, Изм. № 3).

1.4.1.4. Пониженное атмосферное давление - до 0,67 кПа (5 мм рт. ст.).

1.4.1.5. Повышенное атмосферное давление - до 300 кПа (3 кгс/см2).

1.4.1.6. Относительная влажность воздуха - до 98 % при температуре до 35 °С (степень жесткости X).

1.4.1.5, 1.4.1.6. (Измененная редакция, Изм. № 3).

1.4.1.7. Иней с последующим оттаиванием.

1.4.1.8. Солнечная радиация.

1.4.1.9. Соляной туман.

1.4.1.10. Плесневые грибы.

1.5. Требования к надежности

1.5.1. Минимальная наработка:

1000 ч при температуре 250 °С, или

15000 ч при температуре 200 °С.

(Измененная редакция, Изм. № 3).

1.5.2. Срок службы кабеля - 20 лет.

1.5.3. Срок сохраняемости - 20 лет.

1.5.2, 1.5.3. (Измененная редакция, Изм. № 2, 3).

1.6. Дополнительные характеристики и параметры приведены в приложении.

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

2.2. Приемосдаточные испытания должны быть проведены на соответствие требованиям пп. 1.1, 1.2.1, 1.2.5.

2.3. Периодические испытания должны быть проведены на соответствие требованиям пп. 1.2.2, 1.2.4, 1.4.1.1 - 1.4.1.3.

2.4. Нормы и предельные отклонения на период эксплуатации и хранения (пп. 1.2.1, 1.2.2, 1.4.1.2) контролируются при испытаниях на надежность.

2.5. (Исключен, Изм. № 3).

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Методы испытаний должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

3.2. Испытание на теплостойкость (п. 1.4.1.1) должно быть проведено без циклов наматывания и разматывания.

3.3. Испытание на холодостойкость (п. 1.4.1.2) должно быть проведено с последующим изгибом.

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 11326.0-78.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. Минимальный радиус изгиба:

- при транспортировании и хранении - 100 мм;

- при монтаже при температуре 5 °С и выше - 50 мм, ниже 5 °С - 100 мм.

5.2. При нагреве фторопласта-4 выше 250 °С выделяются токсичные газы. Должны быть приняты меры, исключающие их воздействие.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Гарантии изготовителя - по ГОСТ 11326.0-78.

ПРИЛОЖЕНИЕ

Справочное

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КАБЕЛЯ

Электрическая емкость, пф/м.................................................................... 47

Коэффициент укорочения длины волны................................................. 1,41

Электрическое сопротивление изоляции, ТОм·м, не менее................. 5

Расчетная масса 1 км кабеля, кг................................................................ 154

95-процентный ресурс, ч, при температуре 200 °С................................ 22500

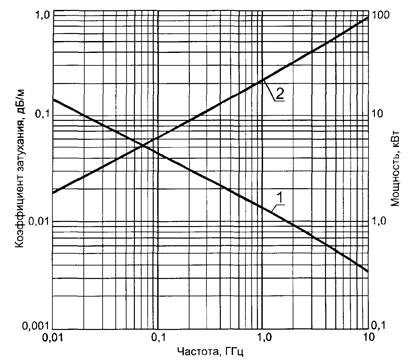

Частотные зависимости

1 - допустимая мощность Р на входе при температуре 40 °С и коэффициенте стоячей волны напряжения, равном 1; 2 - коэффициент затухания α при температуре 20 °С

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 3).
