Slotters. Basic dimensions

ГОСТ 1141-74

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ДОЛБЕЖНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТАНКИ ДОЛБЕЖНЫЕ

Основные размеры

Slotters. Basic dimensions

ГОСТ
1141-74

Дата введения 01.01.76

1. Настоящий стандарт распространяется на долбежные станки общего назначения. Требования настоящего стандарта являются обязательными, за исключением требований приложения.

(Измененная редакция, Изм. № 3).

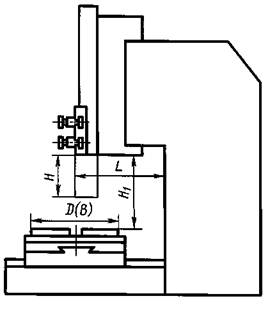

2. Основные размеры долбежных станков должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию станков.

мм

Наибольший номинальный ход H долбяка

100

200

320

500

710

1000

1400

Расстояние L от наружной плоскости резцедержателя до стойки (вылет), не менее

320

450

560

710

900

1120

1400

Расстояние Н1 от плоскости стола до нижней поверхности направляющих долбяка, не менее

200

320

500

710

900

1180

1600

Диаметр D или ширина В рабочей поверхности стола по ГОСТ 1574

360

500

630

800

1000

Не

менее 1250

Не

менее

1600

Наибольшее перемещение стола, не менее

в продольном направлении (по направляющим станины)

360

500

630

800

1000

1250

1600

в поперечном направлении

280

400

500

630

800

1000

1250

Наибольшее сечение державки для резца по ГОСТ 29084, не менее

20´12

25´16

32´20

40´25

50´32

63´40

Примечание. При проектировании станков с ЧПУ числовые значения главного параметра (наибольшего номинального хода H долбяка) следует выбирать из этой же таблицы.

(Измененная редакция, Изм. № 3).

3. Размеры L1 Н1 и наибольшие перемещения стола допускается увеличивать по ряду Ra 40 ГОСТ 6636.

4. Пазы в столах - по ГОСТ 1574.

5. Столы станков должны обеспечивать круговой поворот.

6. В станках с гидравлическим или реечным приводом допускается размер Н ³ Н1.

7. В поворотном столе станка должно предусматриваться центральное отверстие диаметром, выбираемым в соответствии с приложением.

(Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ
Рекомендуемое

Диаметр центрального отверстия стола

Диаметр D рабочей поверхности стола, мм

360

500; 630; 800

1000; 1250

1600

Диаметр центрального отверстия стола (пред. откл. Н8), мм

25; 32; 50

32;50

50; 100

100

(Введено дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10.12.74 № 2674

3. ВЗАМЕН ГОСТ 1141-66

4. Стандарт полностью соответствует СТ СЭВ 5941-87

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1574-91

2, 4

ГОСТ 6636-69

3

ГОСТ 29084-91

2

6. Постановлением Госстандарта от 23.02.81 № 898 ограничение срока действия снято

7. ПЕРЕИЗДАНИЕ (сентябрь 1999 г.) с Изменениями № 1, 2, 3, утвержденными в феврале 1981 г., июне 1988 г., октябре 1990 г. (ИУС 5-81, 9-88, 1-91)
