МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРОФИЛЬ
НИЗКОКОРЫТНЫЙ Сортамент Agricultural
machinery. Low-channel section. |
ГОСТ |
Дата введения 01.01.91
Настоящий стандарт распространяется на горячекатаный низкокорытный профиль.

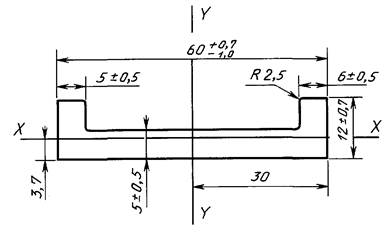

1. Форма, размеры, предельные отклонения по ним, площадь поперечного сечения, масса 1 м профиля и справочные значения относительно осей должны соответствовать указанным на чертеже и в таблице.
|
Марка стали |
Площадь сечения, см2 |
Масса 1 м профиля, кг |
Момент инерции,см4 |
|
|
Ix |
Iy |
|||
|
СтЗспЗ |
||||
|
СтЗпсЗ и Ст5сп2 |
3,79 |
2,98 |
0,30 |
14,86 |
|
по ГОСТ 535 |
||||
2. Уклоны внешних граней каждой полки не должны быть более 5 °.
3. Кривизна профиля в вертикальной и горизонтальной плоскостях не должна превышать 0,5 % длины. По требованию потребителя профили изготовляют с кривизной не более 0,2 % длины.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.03.90 № 752
3. ВЗАМЕН ГОСТ 12492.5-72
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
|
1 |
5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ
