High vague end cups for diameters from 110 till 400 mm of pillow blocks. Basic dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КРЫШКИ ТОРЦОВЫЕ
ГЛУХИЕ ВЫСОКИЕ
ДИАМЕТРОМ от 110 до 400 мм
КОРПУСОВ ПОДШИПНИКОВ КАЧЕНИЯ

Конструкция и размеры



ГОСТ 13219.4-81







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЫШКИ ТОРЦОВЫЕ ГЛУХИЕ ВЫСОКИЕ ДИАМЕТРОМ от 110 до 400 мм КОРПУСОВ ПОДШИПНИКОВ КАЧЕНИЯ

Конструкция и размеры

High vague end cups for diameters from 110 till 400 mm of pillow blocks. Construction and dimensions

ГОСТ
13219.4-81

Взамен
ГОСТ 13219.4-67

Постановлением Государственного комитета СССР по стандартам от 9 апреля 1981 г. № 1925 срок действия установлен

с 01.01 1982 г.

до 01.01 1987 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на высокие глухие торцовые крышки, устанавливаемые в корпусах подшипников качения по ГОСТ 13218.1-80 - ГОСТ 13218.10-80 и предназначенные для герметизации подшипникового узла, осевой фиксации подшипника и восприятия осевых нагрузок.

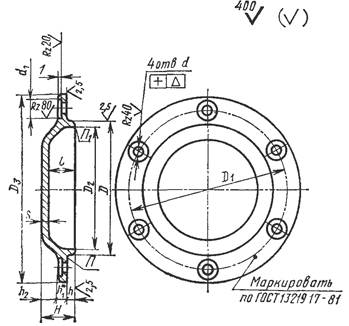

2. Основные размеры крышек должны соответствовать указанным на чертеже и в таблице.

3. Технические требования - по ГОСТ 13219.17-81.

4. Дополнительные размеры элементов крышек - по рекомендуемому приложению к ГОСТ 13219.1-81.

* Размеры для справок

Размеры в мм

Обозначение крышки

D (пред. откл. по h9)

D1

D2

D3

d

d1

n

D

H

h

h1

h2

l

s

Теоретическая масса, кг

ГВ 110

110

130

100

155

11

20

4

0,12

28

5

7

16

22

6

1,00

ГВ 120

120

145

110

175

13

24

29

9

15

7

1,55

ГВ 125

125

150

116

180

34

20

27

1,68

ГВ 130

130

155

118

185

6

19

1,74

ГВ 140

140

165

128

195

36

21

29

1,96

ГВ 150

150

180

138

210

37

22

30

2,23

ГВ 160

160

190

148

220

6

36

21

29

2,46

ГВ 170

170

200

158

230

2,64

ГВ 180

180

210

165

240

0,15

2,91

ГВ 190

190

220

175

250

15

26

10

20

28

8

3,64

ГВ 200

200

230

185

260

3,82

ГВ 215

215

250

200

285

17

30

42

8

24

34

4,55

ГВ 225

225

260

210

295

37

12

17

28

9

5,92

ГВ 230

230

270

216

305

41

21

32

6,36

ГВ 240

240

280

225

315

38

18

29

6,82

ГВ 250

250

290

236

325

44

24

35

7,28

ГВ 260

260

300

245

335

41

21

32

7,72

ГВ 270

270

310

256

345

53

33

44

8,20

ГВ 280

280

320

262

355

44

14

22

33

11

8,65

ГВ 290

290

330

272

365

55

10

31

44

9,55

ГВ 300

300

340

282

380

45

21

34

10,00

ГВ 310

310

350

292

390

52

18

41

10,40

ГВ 320

320

360

302

400

65

41

54

11,40

ГВ 340

340

380

315

420

61

16

35

48

13

12,30

ГВ 360

360

400

335

440

63

37

50

15,90

ГВ 380

380

430

352

470

22

36

53

18

25

39

16,80

ГВ 400

400

450

372

490

55

27

41

18,60

Пример условного обозначения высокой глухой торцовой крышки диаметром D = 140 мм:

Крышка ГВ 140 ГОСТ 13219.4-81
