Extruded bulb-shaped angle-section shapes of aluminium, aluminium and magnesium alloys. Dimensions

ГОСТ 13617-97

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ПРОФИЛИ
ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ
УГОЛКОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ,
АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ







МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

МИНСК





Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 297 «Материалы и полуфабрикаты из легких и специальных сплавов», ОАО «Всероссийский институт легких сплавов (ОАО ВИЛС)

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 12-97 от 21 ноября 1997 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Белоруссия

Госстандарт Белоруссии

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. № 136 Межгосударственный стандарт ГОСТ 13617-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.

4 ВЗАМЕН ГОСТ 13617-82

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 2

3 Основные параметры.. 2

Приложение А Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов. 3

Приложение Б Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов. 4

Приложение В Соответствие номеров профилей ранее действующим обозначениям.. 4

ГОСТ 13617-97

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ УГОЛКОВОГО СЕЧЕНИЯ
ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

Сортамент

Extruded bulb-shaped angle-section shapes of aluminium, aluminium and magnesium alloys.
Dimensions

Дата введения 1999-01-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия

3 ОСНОВНЫЕ ПАРАМЕТРЫ

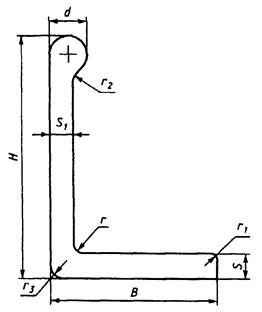

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1 - Норма профилей, размеры и теоретическая масса

Номер профиля

Размеры, мм

Площадь сечения, см2

Диаметр описанной окружности, мм

Теоретическая масса 1 м сплава, кг



Н

В

S

d

r

r1

r2

алюминиевого

магниевого



710002

13,0

12,0

1,0

3,0

1,5

0,5

1,5

0,292

18

0,083

0,053



710003

15,0

18,0

1,0

3,0

1,5

1,0

1,0

0,371

24

0,106

0,067



710004

15,0

18,0

1,5

4,0

2,0

1,5

1,5

0,544

24

0,155

0,098



710005

15,0

30,0

1,5

5,0

2,0

0,7

2,5

0,806

34

0,230

0,145



710006

16,0

15,0

1,0

3,0

1,5

0,5

1,5

0,352

20

0,100

0,063



710007

17,5

17,0

1,6

4,0

1,8

0,5

1,8

0,597

24

0,170

0,107



710053

18,0

22,0

1,0

3,2

2,0

-

1,5

0,442

29

0,126

0,080



710010

20,0

13,0

1,0

3,0

1,5

0,5

1,5

0,372

22

0,106

0,067



710011

20,0

15,0

1,2

4,0

2,0

0,6

2,0

0,505

24

0,144

0,091



710012

20,0

15,0

1,5

5,0

2,0

0,75

2,5

0,651

24

0,186

0,117



710013

20,0

15,0

2,0

5,0

2,0

0,75

2,5

0,812

24

0,231

0,146



710017

20,0

20,0

1,5

3,5

1,5

0,75

1,75

0,634

28

0,181

0,114



710020

23,0

13,0

1,2

4,0

2,0

0,6

2,0

0,517

26

0,147

0,093



710022

25,0

18,0

1,5

5,0

2,0

0,75

2,5

0,771

29

0,220

0,139



710023

25,0

18,0

1,8

5,0

2,0

0,9

2,5

0,876

29

0,250

0,158



710025

25,0

20,0

2,0

6,0

2,0

1,0

3,0

1,061

30

0,302

0,191



710027

25,0

25,0

2,5

6,5

2,5

1,25

3,0

1,348

33

0,384

0,243



710031

29,0

28,0

2,0

6,0

3,0

-

3,0

1,303

39

0,371

0,235



710054

30,0

16,0

2,0

6,0

2,0

-

3,0

1,091

33

0,311

0,196



710033

30,0

20,0

1,5

5,0

2,0

0,75

2,5

0,876

35

0,250

0,158



710034

30,0

20,0

2,0

6,0

2,0

1,0

3,0

1,161

35

0,331

0,209



710036

32,0

25,0

2,5

6,5

2,0

1,25

3,0

1,520

40

0,433

0,274



710037

35,0

20,0

2,0

6,0

2,0

1,0

3,0

1,261

40

0,359

0,227



710039

40,0

25,0

2,5

7,0

2,5

1,25

3,5

1,825

45

0,520

0,329



710041

48,5

30,0

2,5

10,0

2,5

1,25

2,5

2,450

57

0,698

0,441



710042

50,0

25,0

3,0

10,0

3,0

1,5

9,0

2,784

55

0,793

0,501



710043

50,0

30,0

4,0

10,0

4,0

2,0

5,0

3,533

57

1,007

0,636



710045

60,0

28,0

3,5

12,0

3,5

1,75

11,0

3,875

64

1,104

0,698



710046

65,0

40,0

5,0

12,0

5,0

2,5

6,0

5,687

76

1,621

1,024



710047

75,0

30,0

4,0

14,0

4,0

2,0

13,0

5,302

79

1,511

0,954



710048

75,0

40,0

6,0

15,0

6,0

3,0

7,5

7,650

85

2,180

1,377



710049

90,0

35,0

4,5

16,0

4,5

2,25

15,0

7,093

93

2,021

1,277



Примечание - Значения радиуса r3, не приведенные в таблице, должны соответствовать ГОСТ 8617 и ГОСТ 19657.



3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 приложения А.

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 приложения Б.

3.4 Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 приложения В.

ПРИЛОЖЕНИЕ А
(справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Переводной коэффициент для профиля из алюминия всех марок - 0,950.

Таблица А.1 - Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Марка сплава

Переводной коэффициент

Марка сплава

Переводной коэффициент

АМц

0,958

1163

0,975

АМцС

0,958

1915

0,972

АМг2

0,940

1920

0,954

АМг3

0,937

1925

0,972

АМг5

0,930

1935

0,977

АМг6

0,926

1985ч

0,948

1561

0,930

1973

1,000

Д1

0,982

1980

0,968

Д16

0,976

ВД1

0,982

Д16ч

0,976

АВД1-1

0,982

Д19ч

0,968

АКМ

0,970

Д20

0,996

М40

0,965

АВ

0,947

АК4

0,970

ВАД1

0,968

АК6

0,962

К48-2

0,972

АД31Е

0,950

К48-2пч

0,972

АК4-1

0,982

АД31

0,950

АК4-1ч

0,982

АД33

0,951

ВД17

0,965

АД35

0,954

1420

0,867

1161

0,972

ПРИЛОЖЕНИЕ Б
(справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ

Таблица Б.1

Марка сплава

Переводной коэффициент

МА1

0,978

МА2

0,989

МА2-1

0,990

МА2-1ПЧ

0,990

МА8

0,989

МА12

0,989

ПРИЛОЖЕНИЕ В
(справочное)

СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ ОБОЗНАЧЕНИЯМ

Таблица В.1

Номер профиля

Обозначение профиля по каталогу 1966 г.

Обозначение профиля по чертежам завода-изготовителя

710002

П 6500-4

ПР 102-1

710003

П 6500-6

ПК 111-6, ПП 26-10

710004

П 6500-8

ПВ 1798, ПП 26-9, С 506, ПК 111-5

710005

П 6500-10

ПП 26-8, ПК 111-4

710006

П 6500-12

ПР 102-30, ПП 26-2, ПС 13-4

710007

П 6500-14

НП 1231-1, С 470

710010

П 6500-20

ПР 102-2

710011

П 6500-22

ПР 102-35

710012

П 6500-24

ПР 102-3, НП-223-1

710013

П 6500-26

ПС 13-8, С 1385

710017

П 6500-30

ПР 102-31

710020

П 6500-36

ПР 102-4

710022

П 6500-38

ПР 102-5

710023

П 6500-40

ПР 102-6

710025

П 6500-42

ПР 102-7, ПР 102-7А

710027

П 6500-44

ПР 102-32

710031

-

ПК 17600

710033

П 6500-54

ПР 102-8, ПР 102-8А

710034

П 6500-56

ПР 102-9

710036

П 6500-60

ПП 26-6, ПР 102-34, ПР 102-34А, ПС 13-7

710037

П 6500-62

ПР 102-10, ПР 102-10А

710039

П 6500-66

ПР 102-11

710041

П 6500-68

ПР 102-19

710042

П 6500-70

ПР 102-20

710043

П 6500-72

ПР 102-12

710045

П 6500-74

ПР 102-21

710046

П 6500-76

ПК 0621, ПР 102-13

710047

П 6500-78

ПР 102-22

710048

П 6500-80

ПР 102-14

710049

П 6500-82

ПР 102-23

710053

-

С 1914, ПК 18351



Ключевые слова: профили прессованные бульбообразные уголкового сечения, сортамент, алюминиевые сплавы, магниевые сплавы, теоретическая масса
