Dog-point straight slotted set screws. Product grades A and B. Specifications

ГОСТ 1478-93

(ИСО 7435-83)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ
С ЦИЛИНДРИЧЕСКИМ КОНЦОМ
И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ
ТОЧНОСТИ А и В

Технические условия





МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск



Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Белстандарт

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 1478-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

4 ВВЕДЕН ВЗАМЕН ГОСТ 1478-84

5 ПЕРЕИЗДАНИЕ

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ЦИЛИНДРИЧЕСКИМ
КОНЦОМ И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Dog-point straight slotted set screws.
Product grades A and B. Specifications.

ГОСТ Р
1478-93

(ИСО 7435-83)

Дата введения 01.01.95

Настоящий стандарт распространяется на установочные винты с цилиндрическим концом и прямым шлицем, классов точности А и В с номинальным диаметром d от 1,6 до 12 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.

1. РАЗМЕРЫ

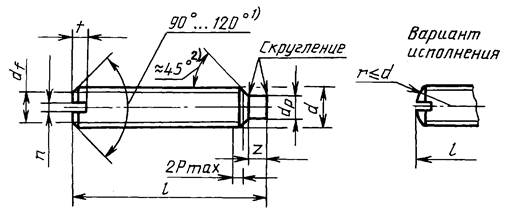

1.1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

___________

1) Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в табл. 1.

2) Угол 45° относится только, к части конца ниже внутреннего диаметра резьбы.

Таблица 1

мм

Номинальный диаметр резьбы d

1,6

2

2,5

3

(3,5)

4

5

6

8

10

12

Шаг резьбы Р

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

df

Внутренний диаметр резьбы

dp

мин.

0,55

0,75

1,25

1,75

1,95

2,25

3,2

3,7

5,2

6,64

8,14

макс.

0,8

1

1,5

2

2,2

2,5

3,5

4

5,5

7

8,5

п

номин.

0,25

0,25

0,4

0,4

0,5

0,6

0,8

1

1,2

1,6

2

мин.

0,31

0,31

0,46

0,46

0,56

0,66

0,86

1,06

1,26

1,66

2,02

макс.

0,45

0,45

0,6

0,6

0,7

0,8

1

1,2

1,51

1,91

2,31

t

мин.

0,56

0,64

0,72

0,8

0,96

1,12

1,28

1,6

2

2,4

2,8

макс.

0,74

0,84

0,95

1,05

1,21

1,42

1,63

2

2,5

3

3,6

z

мин.

0,8

1

1,25

1,5

1,75

2

2,5

3

4

5

6

макс.

1,05

1,25

1,5

1,75

2

2,25

2,75

3,25

4,3

5,3

6,3

l1)

Класс точности

А

В

номин.

не менее

не более

не менее

не более

2

1,8

2,2

1,5

2,5

2,5

2,3

2,7

2

3

3

2,8

3,2

2,5

3,5

4

3,76

4,24

3,4

4,6

5

4,76

5,24

4,4

5,6

6

5,76

6,24

5,4

6,6

8

7,71

8,29

7,25

8,75

10

9,71

10,29

9,25

10,75

12

11,65

12,35

11,1

12,9

Стандартные длины

(14)

13,65

14,35

13,1

14,9

16

15,58

16,42

15,1

16,9

(18)

17,58

18,42

17,1

18,9

20

19,58

20,42

18,95

21,05

(22)

21,58

22,42

20,95

23,05

25

24,58

25,42

23,95

26,05

(28)

27,58

28,42

27,95

29,05

30

29,58

30,42

28,95

31,05

35

34,0

35,5

33,75

36,25

40

39,5

40,5

38,75

41,25

45

44,5

45,5

43,75

46,25

50

49,5

50,5

48,75

51,25

55

54,4

55,6

53,5

56,5

60

59,4

60,6

58,5

61,5

1) Размеры, заключенные в скобки, применять не рекомендуется.

1.2. Теоретическая масса винтов указана в приложении.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.

Таблица 2

Материал

Сталь

Коррозионно-стойкая сталь

Цветные сплавы

Резьба

Поле допуска

6g

Стандарты

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности или группа материала

14Н, 22Н

33Н, 45Н

21 - 26

31 - 35

Стандарты

ГОСТ 25556

ГОСТ 1759.0

Допуски

Класс точности

А, В

Стандарты

ГОСТ 1759.1

Окончательная обработка поверхности изделия

Гладкая

Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303 Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия.

Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем

Приемка

Правила приемки ГОСТ 17769

Методы контроля

Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 25556

ГОСТ 1759.0

ГОСТ 1759.0

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

3. ОБОЗНАЧЕНИЕ

Примеры условного обозначения

Установочный винт с цилиндрическим концом и прямым шлицем класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14Н, без покрытия:

Винт M10-6g´25.14H ГОСТ 1478-93

То же, класса точности A, класса прочности 45Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:

Винт A.M10-6g´25.45H.40X.05 ГОСТ 1478-93

То же, из латуни ЛC59-1, без покрытия:

Винт АМ10-6g´25.32.ЛС59-1 ГОСТ 1478-93

ПРИЛОЖЕНИЕ

Справочное

Таблица 3

МАССА ВИНТОВ

Длина l, мм

Теоретическая масса 1000 шт. стальных винтов, кг, » при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

3,5

4

5

6

8

10

12

2

0,008

2,5

0,016

3

0,024

0,036

4

0,040

0,055

0,088

5

0,055

0,073

0,118

0,170

0,200

6

0,071

0.092

0,148

0,214

0,277

0,337

8

0,103

0,129

0,208

0,303

0,347

0,492

0,754

0,989

10

0,167

0,267

0,391

0,497

0,647

1,002

1,342

2,240

12

0,387

0,479

0,647

0,802

1.249

1,695

2,877

4,250

(11)

0,567

0,820

0,957

1,496

2,047

3,514

5,254

7,378

16

0,656

0,974

1,112

1,744

2,400

4,150

6,258

8,833

(18)

1,067

1,267

1,991

2,753

4,787

7,262

10,291

20

1,317

1,422

2,239

3.106

5,424

8,266

11,743

(22)

1,936

2,486

3,458

6,061

9,270

13,204

25

2,857

3,987

7,016

10,776

15,380

(28)

4,516

7,971

12,282

17,562

30

4,869

8,608

13,291

19,011

35

5,751

10,201

15,803

22,653

40

11,790

18,312

26,284

45

20,824

29,922

50

23,330

33,561

55

40,240

60

44,640

Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97- для бронзы; 1,08 - для латуни.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на
который дана ссылка

Номер пункта

Обозначение НТД, на
который дана ссылка

Номер пункта

ГОСТ 9.301-86

2

ГОСТ 16093-81

2

ГОСТ 9.303-84

2

ГОСТ 17769-83

2

ГОСТ 1759.0-87

2

ГОСТ 18160-72

2

ГОСТ 1759.1-82

2

ГОСТ 24705-81

2

ГОСТ 1759.2-82

2

ГОСТ 25556-82

2

СОДЕРЖАНИЕ

1. Размеры.. 2

2. Технические требования. 3

3. Обозначение. 3

Приложение. 4
