Unions for tube connections on internal cone. Construction and dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ПРОХОДНИКИ ПРЯМЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры



ГОСТ 16049-70







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОХОДНИКИ ПРЯМЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры

Unions for tube connections on internal cone.
Construction and dimensions

ГОСТ
16049-70

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 01.01.71

Несоблюдение стандарта преследуется по закону

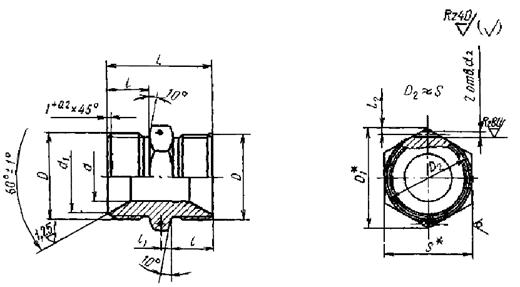

1. Конструкция и размеры прямых проходников должны соответствовать указанным на чертеже и в таблице.

* Размеры для справок.

Размеры, мм

Наружный диаметр труб Dн

d

d1

d2

Резьба D

D1

S

l

l1

l2

L

Масса 100 шт. в кг



Пред. откл. +0,12

Пред. откл.



± 0,4

± 0,2

± 0,4

-0,06



6

4

11,0

1,5

М14´1,5

19,6

17

13

3

2,0

32

3,29



8

6

13,0

М16´1,5

3,63



10

8

15,0

M18´1,5

21,9

19

4,24



12

10

17,0

M20´1,5

25,4

22

5,10



14

12

19,0

М22´1,5

27,7

24

6,15



16

14

21,0

M24´1,5

31,2

27

15

4

38

7,96



18

16

24,0

М27´1,5

34,6

30

10,46



20

18

27,0

М30´1,5

36,9

32

12,85



22

20

29,0

М33´1,5

41,6

36

16

40

14,90





22



24

12,93



25

23

32,0

М36´1,5

47,3

41

17

42

22,00



28

26

35,0

М39´1,5

24,50



30

28

35,5

22,58



32

30

38,0

2,0

M42´1,5

53,1

46

2,5

23,03



34

32

41,0

M45´1,5

23,85



36

34

44,0

M48´1,5

57,7

50

26,00



38

36

23,74



2. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Технические требования - по ГОСТ 16078-70.

Пример условного обозначения прямого проходника к трубопроводу Dн 16 из стали марки 45:

Проходник прямой 16-022 ГОСТ 16049-70

То же, из стали марки 38ХА:

Проходник прямой 16-021 ГОСТ 16049-70

То же, из стали марки 12Х18Н9Т:

Проходник прямой 16-012 ГОСТ 16049-70

То же, из стали марки 13Х11Н2В2МФ:

Проходник прямой 16-011 ГОСТ 16049-70

То же, для изделий авиационной и общей техники:

Проходник прямой 16-022А ГОСТ 16049-70

Проходник прямой 16-021А ГОСТ 16049-70

Проходник прямой 16-012А ГОСТ 16049-70

Проходник прямой 16-011А ГОСТ 16049-70
