ПЕРЕХОДНИКИ ПРЯМЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры



ГОСТ 16052-70







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЕРЕХОДНИКИ ПРЯМЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры

Reducer-type unions for tube connections on internal cone.
Construction and dimensions

ГОСТ
16052-70*

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 01.01.71

Несоблюдение стандарта преследуется по закону

* Переиздание (июнь 1987 г.) с Изменением № 1, утвержденным в декабре 1980 г. (ИУС 3-81).

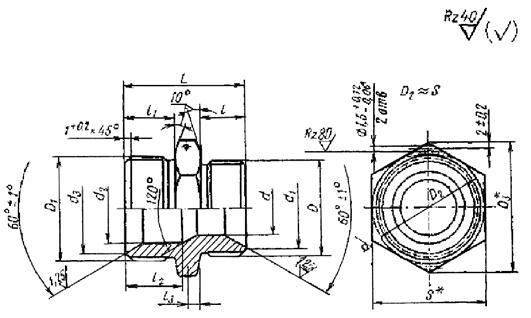

1. Конструкция и размеры прямых переходников должны соответствовать указанным на чертеже и в таблице.

* Размеры для справок.

Размеры, мм

Наружный диаметр труб Dн

d

d1

Резьба D

l

Наружный диаметр труб

D2

d3

Резьба D1

D3

S

l1

l2

l3

L

Масса 100 шт. в кг

Пред. откл. ± 0,4

Пред. откл.

± 0,4

± 0,2

± 0,4

6

4

11

М14´1,5

13

8

6

13

M16´1,5

19,6

17

13

16

3,0

32

3,22

10

8

15

M18´1,5

21,9

19

3,53

12

10

17

M20´1,5

25,4

22

4,21

8

6

13

М16´1,5

10

8

15

M18´1,5

21,9

19

3,84

12

10

17

M20´1,5

25,4

22

4,43

14

12

19

M22´1,5

27,7

24

5,16

10

8

15

M18´1,5

12

10

17

M20´1,5

25,4

22

4,60

14

12

19

M22´1,5

27,7

24

5,41

16

14

21

M24´1,5

31,2

27

15

18

3,5

35

6,64

12

10

17

М20´1,5

14

12

19

M22´1,5

27,7

24

13

16

3,0

32

5,75

16

14

21

M24´1,5

31,2

27

15

18

3,5

35

6,89

18

16

24

M27´1,5

34,6

30

7,93

14

12

19

M22´1,5

16

14

21

M24´1,5

31,2

27

6,76

18

16

24

M27´1,5

34,6

30

7,88

20

18

27

M30´1,5

36,9

32

9,12

16

14

21

М24´1,5

15

18

16

24

M27´1,5

34,6

30

2,5

8,98

20

18

27

M30´1,5

36,9

32

4,0

38

9,45

18

16

24

M27´1,5

10,05

22

20

29

M33´1,5

41,6

36

16

19

4,5

40

12,25

20

18

27

М30´1,5

12,75

24

22

12,13

22

20

29

M33´1,5

16

4,0

13,00

(Измененная редакция, Изм. № 1).

2. Материал: сталь марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Технические требования - по ГОСТ 16078-70.

Пример условного обозначения прямого переходника к трубопроводам Dн 10 и  16 из стали марки 45:

Переходник прямой 10-16-022 ГОСТ 16052-70

То же, из стали марки 38ХА:

Переходник прямой 10-16-021 ГОСТ 16052-70

То же, из стали марки 12Х18Н9Т:

Переходник прямой 10-16-012 ГОСТ 16052-70

То же, из стали марки 13Х11Н2В2МФ:

Переходник прямой 10-16-011 ГОСТ 16052-70

То же, для изделий авиационной и общей техники:

Переходник прямой 10-16-022А ГОСТ 16052-70

Переходник прямой 10-16-021А ГОСТ 16052-70

Переходник прямой 10-16-012А ГОСТ 16052-70

Переходник прямой 10-16-011А ГОСТ 16052-70
