Flange union elbows with slope angle 135 for tube connections on internal cone. Construction and dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



УГОЛЬНИКИ ФЛАНЦЕВЫЕ С УГЛОМ НАКЛОНА 135°
ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры



ГОСТ 16055-70







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УГОЛЬНИКИ ФЛАНЦЕВЫЕ С УГЛОМ НАКЛОНА 135°
ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры

Flange union elbows with slope angle 135° for tube connections on internal cone.
Construction and dimensions

ГОСТ
16055-70

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 01.01.71

Несоблюдение стандарта преследуется по закону

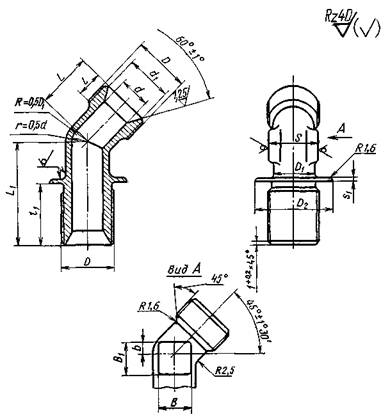

1. Конструкция и размеры фланцевых угольников должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Наружный диаметр труб Dн

d

d1

Резьба D

D1

D2

S

l

l1

L

L1

s1

b

B

B1

Масса 100 шт. в кг

Пред. откл.

± 0,4

± 0,2

6

4

11,0

М14´1,5

9

22

12

9

25

18

36

1,5

2

5

6

3,50

8

6

13,0

М16´1,5

11

24

14

7

7

4,50

10

8

15,0

М18´1,5

13

26

19

38

3

9

9

5,65

12

10

17,0

М20´1,5

15

28

17

20

40

4

10

10

7,10

14

12

19,0

М22´1,5

17

30

19

22

42

13

13

8,40

16

14

21,0

M24´1,5

19

35

22

11

28

24

46

5

15

15

10,15

18

16

24,0

М27´1,5

22

38

24

29

48

17

16

12,05

20

18

27,0

М30´1,5

24

42

27

30

26

50

6

18

18

14,20

22

20

29,0

М33´1,5

26

45

12

31

28

52

20

16,80

24

22

28

30

2,5

7

22

21

19,75

25

23

32,0

М36´1,5

29

48

13

33

31

56

21,13

28

26

35,0

М39´1,5

32

50

32

32

58

8

25

22

26,10

30

28

35,5

34

36

9

28

25

29,25

32

30

38,0

М42´1,5

37

55

41

33

30

32,55

34

32

41,0

М45´1,5

39

60

34

10

26

35,67

36

34

44,0

M48´1,5

41

65

46

36

60

28

39,01

38

36

43

42,20

2. Материал: штамповки из стали марок 45, 38ХА, 12Х18Н9Т (Х18Н9Т), 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Технические требования - по ГОСТ 16078-70.

Пример условного обозначения фланцевого угольника к трубопроводу Dн 16 из стали марки 45:

Угольник фланцевый 16-022 ГОСТ 16055-70

То же, из стали марки 38ХА:

Угольник фланцевый 16-021 ГОСТ 16055-70

То же, из стали марки 12Х18Н9Т:

Угольник фланцевый 16-021 ГОСТ 16055-70

То же, из стали марки 13Х11Н2В2М.Ф:

Угольник фланцевый 16-011 ГОСТ 16055-70

То же, для изделий авиационной и общей техники:

Угольник фланцевый 16-022А ГОСТ 16055-70

Угольник фланцевый 16-021А ГОСТ 16055-70

Угольник фланцевый 16-012А ГОСТ 16055-70

Угольник фланцевый 16-011А ГОСТ 16055-70
