Union tees asymmetric screwed for tube connections on internal cone. Construction and dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ТРОЙНИКИ ВВЕРТНЫЕ НЕСИММЕТРИЧНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры



ГОСТ 16075-70







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МОСКВА



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРОЙНИКИ ВВЕРТНЫЕ НЕСИММЕТРИЧНЫЕ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО ВНУТРЕННЕМУ КОНУСУ

Конструкция и размеры

Asymmetric screwed union tees for tube connections on internal cone.
Construction and dimensions

ГОСТ
16075-70*

Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 5 июня 1970 г. № 839 срок введения установлен

с 01.01.71

Несоблюдение стандарта преследуется по закону

* Переиздание (июнь 1987 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., феврале 1986 г. (ИУС 3-81, 5-86).

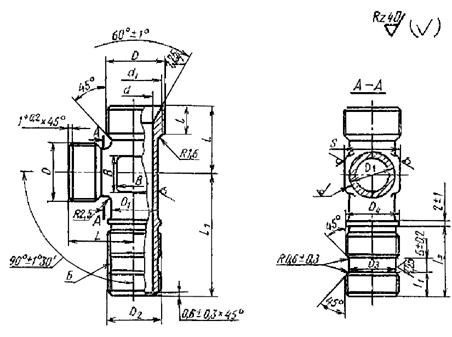

1. Конструкция и размеры ввертных тройников должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Наружный диаметр труб Dн

d

d1

Резьба D

D1

Резьба D2

D3

D4

S

l

l1

l2

L

L1

В

Масса 100 шт. в кг

Пред. откл. по h11

Пред. откл. ± 0,4

Номин.

Пред. откл.

Пред. откл. ± 0,4

6

4

11,0

M14´1,5

9

M10

7,6

10

12

9

7

± 0,2

24

20

37

5

4,21

45

4,45

53

4,84

8

6

13,0

M16´1,5

11

M12´1,5

9,6

12

14

8

25

21

41

7

5,46

49

5,93

57

6,32

10

8

15,0

M18´1,5

13

M14´1,5

11,6

14

22

43

9

6,78

53

7,41

63

8,11

12

10

17,0

M20´1,5

15

M16´1,5

13,6

16

17

9

27

23

47

10

8,42

57

9,20

67

9,95

14

12

19,0

M22´1,5

17

M20´1,5

17,6

20

19

10

± 0,4

29

24

50

13

11,15

60

12,10

70

13,03

16

14

21,0

M24´1,5

19

M22´1,5

19,6

22

22

11

27

50

15

13,65

60

14,59

70

15,60

18

16

24,0

M27´1,5

22

M24´1,5

21,6

24

24

12

31

29

58

17

18,10

70

19,80

82

21,45

20

18

27,0

М30´1,5

24

M27´1,5

24,6

27

27

30

62

18

22,15

74

24,05

86

25,90

22

20

29,0

M33´1,5

26

M30´1,5

27,6

30

12

13

33

33

65

24,37

78

26,52

90

28,55

24

22

28

30

65

22

26,30

78

28,70

90

30,89

25

23

32,0

M36´1,5

29

М33´1,5

30,6

33

13

14

34

35

72

34,16

85

36,60

98

39,17

28

26

35,0

М39´1,5

32

М36´1,5

33,6

36

32

15

35

37

75

25

39,15

86

41,96

102

44,93

30

28

35,5

34

36

75

28

35,88

88

38,84

102

42,04

32

30

38,0

M42´1,5

37

М39´1,5

36,6

39

41

16

36

38

75

30

43,84

88

47,50

102

51,60

34

32

41,0

M45´1,5

39

M42´1,5

39,6

42

40

78

51,01

90

54,60

105

59,20

36

34

44,0

M48´1,5

41

M45´1,5

42,6

45

46

41

78

56,94

90

60,76

105

65,67

38

36

43

78

52,96

90

57,02

105

62,10

(Измененная редакция, Изм. № 1).

2. Материал: штамповки из стали марок 45, 38ХА, 13Х11Н2В2МФ (1Х12Н2ВМФ).

3. Допуск радиального биения поверхности Б относительно оси резьбы D2 - 0,08 мм.

(Измененная редакция, Изм. № 2).

4. Покрытие кадмием (цинком) поверхности Б не допускается.

5. Технические требования - по ГОСТ 16078-70.

Пример условного обозначения ввертного тройника к трубопроводу Dн 16 и L1 = 70 мм из стали марки 45:

Тройник ввертной 16-70-022 ГОСТ 16075-70

То же, из стали марки 38ХА:

Тройник ввертной 16-70-021 ГОСТ 16075-70

То же, из стали марки 13Х11Н2В2МФ:

Тройник ввертной 16-70-011 ГОСТ 16075-70

То же, для изделий авиационной и общей техники:

Тройник ввертной 16-70-022А ГОСТ 16075-70

Тройник ввертной 16-70-021А ГОСТ 16075-70

Тройник ввертной 16-70-011А ГОСТ 16075-70
