Wood. Method for determination of wear-proofness index

ГОСТ 16483.39-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

МЕТОД ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЯ ИСТИРАНИЯ







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА

Метод определения показателя истирания

Wood. Method for determination of wear-proofness index

ГОСТ
16483.39-81

Дата введения 01.01.83

Настоящий стандарт распространяется на древесину и устанавливает метод определения показателя истирания древесины в условиях, имитирующих износ деревянных деталей полов, лестниц и настилов, сущность которого состоит в определении взвешиванием уменьшения массы образца при его истирании и вычислении показателя истирания.

Стандарт полностью соответствует СТ СЭВ 2363-80.

1. ОТБОР ОБРАЗЦОВ

1.1. Изготовление, влажность, количество и метод отбора образцов по ГОСТ 16483.0.

1.2. Образцы должны иметь форму прямоугольной призмы сечением 50×50 мм и высотой 20 мм.

2. АППАРАТУРА

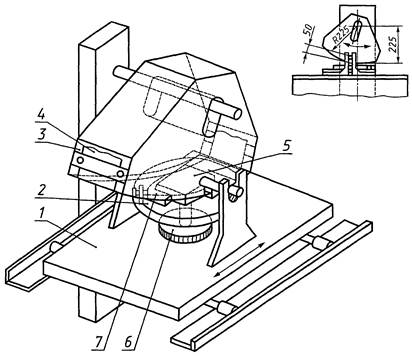

Испытательная машина, схема которой показана на чертеже, с подвижным столом, совершающим 40 возвратно-поступательных движений в минуту при ходе 41 мм, с секторообразным грузом массой 17 кг, приспособлением на диске для закрепления образца и храповым механизмом для периодического поворота диска с частотой вращения 4 об/мин.

1 - подвижный стол; 2 - поворачивающийся диск; 3 - секторообразный груз; 4 - электрокорундовая шлифовальная шкурка; 5 - образец; 6 - храповой механизм; 7 - приспособление с упорами для закрепления образца

Штангенциркуль с погрешностью измерения не более 0,1 мм по ГОСТ 166.

Электрокорундовая шкурка по ГОСТ 5009, зернистость 25.

Секундомер с погрешностью измерения не более 1 с.

Весы с погрешностью взвешивания не более 0,01 г.

Аппаратура для определения влажности по ГОСТ 16483.7.

Разд. 2. (Измененная редакция, Изм. № 1).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1. Испытание на истирание древесины проводят по поверхностям тангентального, радиального и поперечного разрезов древесины.

3.2. Высоту образца измеряют с погрешностью не более 0,1 мм.

3.3. Образец взвешивают с погрешностью не более 0,01 г.

3.4. Образец закрепляют на поворачивающемся диске машины, поджимая винтом подвижный упор приспособления.

3.5. На секторообразном грузе перемещают шлифовальную шкурку на длину изношенного участка с таким расчетом, чтобы каждый образец истирался новым участком шкурки.

3.6. Секторообразный груз опускают на образец и включают установку. При возвратно-поступательном движении стола подошва груза со шкуркой движется по поверхности образца, который дополнительно поворачивается на 36°.

3.7. Испытание образца заканчивают через 10 мин.

3.8. После испытания образец очищают от древесной пыли и взвешивают с погрешностью не более 0,01 г.

3.9. После испытания определяют влажность образцов по ГОСТ 16483.7. В качестве пробы на влажность берут весь образец. Минимальное количество испытываемых на влажность образцов должно соответствовать ГОСТ 16483.0.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Показатель истирания (t) образца в миллиметрах вычисляют по формуле

где h - высота образца до испытания, мм;

m1 - масса образца до испытания, г;

т2 - масса образца после испытания, г.

Результаты вычисляют с точностью до 0,01 мм или в процентах по формуле

Результаты вычисляют с точностью до 0,1 %.

4.2. Статистические величины показателя истирания испытанных образцов вычисляют с точностью до 0,01 мм или 0,1 %.

4.3. Результаты испытаний и расчетов заносят в протокол согласно приложению.

ПРИЛОЖЕНИЕ

Рекомендуемое

ПРОТОКОЛ
определения показателя истирания

Порода _______________________                  Температура воздуха, °С ______________

Плоскость истирания ___________                 Степень насыщенности воздуха, j, % ___

Маркировка образца

Высота образца, h, мм

Масса образца, г

Истирание образца t

до испытания m1

после испытания m2

мм

%

«____» ___________ 199 г.                                   Подпись ____________________



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Минлесбумпромом СССР

РАЗРАБОТЧИКИ

А.М. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.01.81 № 137

3. ВЗАМЕН ГОСТ 14347-69

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела, пункта

ГОСТ 166-89

Разд. 2

ГОСТ 5009-82

Разд. 2

ГОСТ 16483.0-89

1.1, 3.9

ГОСТ 16483.7-71

Разд. 2, 3.9

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ (июнь 1999 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 8-87)



СОДЕРЖАНИЕ

1. Отбор образцов. 1

2. Аппаратура. 1

3. Проведение испытаний. 2

4. Обработка результатов. 2

Приложение. Протокол определения показателя истирания. 3
