1. Основные размеры ножа должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Размеры в мм

Обозначения ножей

Применяемость

D номин. развертки

L

l ± 0,15

В

по h7

H

-0,2

d

d1

Количество пластин на один нож

2025-0111



52

25

10

14

8

4,5

7,5

1

2025-0112



55 - 90

32

15

16

9

5,5

9

2025-0113



95 - 145

18

10

6,5

11

2025-0114



150 - 300

58

20

20

2

Пример условного обозначения ножа L = 25 мм, B = 14 мм, Н = 8 мм, с пластиной из твердого сплава марки ВК6:

Нож 2025-0111 ВК6 ГОСТ 16806-71

2. Пластины твердого сплава - по ГОСТ 25425-90.

3. Элементы конструкции и размеры ножей указаны в приложении.

Примечание. Размеры пазов под пластины из твердого сплава, величины радиусов скругления и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.

4. Шероховатость поверхностей, не указанная в технических требованиях на развертки по ГОСТ 5735-81, должна соответствовать приведенной в табл. 2.

Таблица 2

Наименования поверхностей

Параметры шероховатости по ГОСТ 2789-73, не более

Боковые поверхности ножей

Ra0,8

Остальные поверхности

Ra3,2

1 - 4. (Измененная редакция, Изм. № 1).

5. Окончательная заточка ножей производится на собранной развертке.

ПРИЛОЖЕНИЕ

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И РАЗМЕРЫ НОЖЕЙ

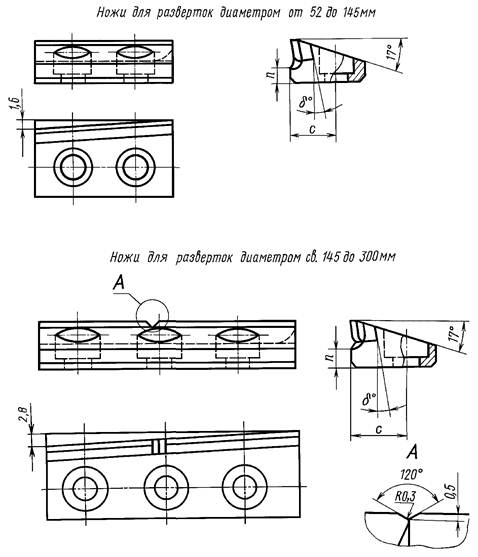

1. Конструкция и размеры ножей указаны на чертеже и в таблице.

Размеры в мм

Dномин.

развертки

с

п

d

±1°

Обозначение пластин по
ГОСТ 25425-90

52

9

3

15°

26090

55 - 90

10,5

3,5

12°

26250

95 - 145

11

150 - 300

13

4

2. При изготовлении комплекта ножей для разверток диаметром от 150 до 300 мм одна половина ножей комплекта должна отличаться от другой расположением места стыка пластин для обеспечения перекрытия стыка пластин на двух смежных ножах при сборке.

1, 2. (Измененная редакция, Изм. № 1).
