ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗНАКИ СИГНАЛЬНЫЕ МЕХАНИЧЕСКИЕ ФЛАЖКОВОГО ТИПА
СРЕДСТВ ПРЕДУПРЕЖДЕНИЯ

Конструкция, размеры и технические требования

Mechanical signal flags of warning means.
Design, dimensions and technical requirements

ГОСТ
17581-72

Дата введения 01.07.73

Настоящий стандарт распространяется на сигнальные механические знаки флажкового типа (в дальнейшем именуемые флажками), устанавливаемые на фиксирующих элементах, предохраняющих механизмы от самопроизвольного срабатывания в период монтажа и подготовки изделий к эксплуатации, и являющиеся средством, сигнализирующим о незаконченности подготовки изделий к выполнению заданных функций.

Стандарт устанавливает конструкцию, размеры и технические требования к флажкам, предназначенным для учета и контроля снятия специальных принадлежностей и технологических элементов.

(Измененная редакция, Изм. № 1).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Конструкция и размеры флажков должны соответствовать указанным на черт. 1 и в табл. 1.

Примеры применения флажков приведены в приложении.

Исполнение А

Исполнение Б

Исполнение Г

1 - пластина; 2 - лента; 3 - проволока

Черт. 1

______________

* Размеры для справок.

Таблица 1

Размеры, мм

Исполнение флажка

L (пред. откл. ± 3)

В

В1

Обозначение

Масса 100 шт., кг

Применяемость

Дет. 1

Дет. 2

Дет. 3

Пластина

Лента

Проволока

А

150

20

-

А-24

1-20×195

-

0,348

2-20×195

0,355

250

35

-

А-39

1-35×295

-

0,537

2-35×295

0,541

200

50

-

А-54

1-50×245

-

0,648

2-50×245

0,668

300

50

-

А-54

1-50×345

-

0,700

2-50×345

0,728

Б

150

20

-

Б-24

1-20×195

-

0,427

2-20×195

0,434

250

35

-

Б-39

1-36×295

-

0,646

2-35×295

0,650

200

50

-

Б-54

1-50×245

-

0,782

2-50×245

0,802

300

-

1-50×345

-

0,834

2-50×345

0,862

Г

150

20

24

-

1-20×195

Проволока 1,0 ТС 12Х18Н10Т ГОСТ 18143

0,352

2-20×195

0,359

250

35

39

1-35×295

0,429

2-35×295

0,436

200

50

54

1-50×245

0,432

2-50×245

0,462

300

1-50×345

0,494

2-50×345

0,522

Пример условного обозначения флажков исполнения А, размерами В = 20 мм, L = 150 мм с лентой исполнения 1:

Флажок А-1-20×150 ГОСТ 17581-72

То же, с лентой исполнения 2:

Флажок А-2-20×150 ГОСТ 17581-72

То же, исполнения Б, с лентой исполнения 1:

Флажок Б-1-20×150 ГОСТ 17581-72

То же, с лентой исполнения 2:

Флажок Б-2-20×150 ГОСТ 17581-72

То же, исполнения Г, с лентой исполнения 1:

Флажок Г-1-20×150 ГОСТ 17581-72

То же, с лентой исполнения 2:

Флажок Г-2-20×150 ГОСТ 17581-72.

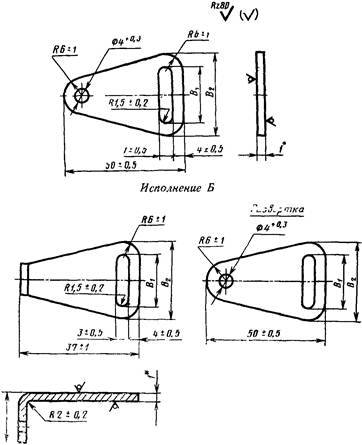

1.2. Конструкция и размеры пластин должны соответствовать указанным на черт. 2 и в табл. 2.

Исполнение А

______________

* Размер для справок.

Черт. 2

Таблица 2

Размеры, мм

Исполнение пластины

В1

В2

Масса, 100 шт., кг

(пред. откл. ± 0,5)

(пред. откл. ± 0,5)

А

24

32

0,308

39

47

0,420

54

62

0,518

Б

24

32

0,387

39

47

0,529

54

62

0,652

Пример условного обозначения пластины исполнения А, размеров B1 = 24:

Пластина А-24 ГОСТ 17581-72

То же, исполнения Б:

Пластина Б-24 ГОСТ 17581-72

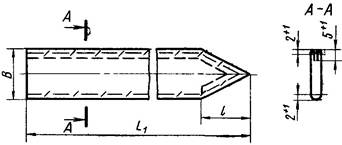

1.3. Конструкция и размеры лент должны соответствовать указанным на черт. 3 и в табл. 3.

Исполнение 1

Исполнение 2

Черт. 3

Таблица 3

Размеры в мм

Исполнение ленты

В

L1

l

Масса, 100 шт., кг

(пред. откл. ± 2)

(пред. откл. ± 3)

(пред. откл. ± 3)

1

20

195

20

0,040

35

295

35

0,117

50

245

50

0,130

345

0,482

2

20

195

20

0,047

35

295

35

0,121

50

245

50

0,150

345

0,210

Пример условного обозначения ленты исполнения 1, размерами В = 20 мм и L1 = 195 мм:

Лента 1-20×195 ГОСТ 17581-72

То же, исполнения 2:

Лента 2-20×195 ГОСТ 17581-72

1.1 - 1.3. (Измененная редакция, Изм. № 1, 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Флажки должны изготовляться в соответствии с требованиями настоящего стандарта и технической документации, утвержденной в установленном порядке.

2.2. Пластина и лента должны быть изготовлены из материалов, указанных в табл. 4.

Таблица 4

Наименование деталей

Материалы

Пластины (исполнения А и Б, черт. 2)

Лист АМг6БМ-1, лист Д16АМ 1,0 ГОСТ 21631

Проволока (исполнения Г, черт. 1)

Проволока 1,0 ТС 12Х18Н10Т ГОСТ 18143

Лента (исполнения 1)

Ткань декоративная из химических нитей и пряжи ГОСТ 23432 арт. 45013 красного цвета

Лента (исполнение 2)

В = 20

Полотно техническое капроновое ГОСТ 16428 арт. 56023

В = 35

Лента ЛЭС 0,1×20 ГОСТ 5937

В = 50

Лента ЛЭС 0,15×35 ГОСТ 5937

Лента ЛЭС 0,15×50 ГОСТ 5937

(Измененная редакция, Изм. № 1, 2).

2.3. Пластина должна иметь гладкую и ровную поверхность без острых кромок, заусенцев и вмятин.

Покрытие пластин для алюминиевого сплава - Ан. Окс. хр.

(Измененная редакция, Изм. № 1).

2.4. Ленту исполнения 2 красить красной эмалью НЦ-25 по ГОСТ 5406 или эмалью ЭП-51 красной по ГОСТ 9640.

(Измененная редакция, Изм. № 2).

2.5. Допускается при наличии специального требования в технической документации изготовление ленты с прямым обрезом без изменения габаритных размеров.

(Измененная редакция, Изм. № 1).

2.6. Швы прошить глянцевыми хлопчатобумажными нитками в шесть сложений по ГОСТ 6309 красного цвета с шагом 2 мм. Строчки шва должны быть плотными и ровными, без обрывов и пропусков.

Каждый шов в начале и в конце должен быть прошит обратным швом.

3. ПРАВИЛА ПРИЕМКИ

3.1. Готовые флажки должны быть приняты техническим контролем предприятия-изготовителя.

3.2. Флажки должны предъявляться на контроль партиями. Партия должна комплектоваться флажками одного исполнения.

3.3. Величина партии должна быть кратной 50.

(Измененная редакция, Изм. № 1).

3.4. Проверке должно быть подвергнуто 3 % изделий от партии, но не менее 10 шт.

3.5. Флажки должны быть проверены на соответствие их требованиям настоящего стандарта и технической документации.

В случае обнаружения флажков, не соответствующих требованиям настоящего стандарта, производится повторная проверка их двойного количества. Если при повторной проверке будут обнаружены дефектные флажки, то вся партия подлежит разбраковке.

(Измененная редакция, Изм. № 1).

3.6. Каждая партия флажков, признанных годными, должна иметь клеймо службы технического контроля предприятия-изготовителя.

(Измененная редакция, Изм. № 2).

4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Маркировку и клеймо следует наносить эмалью ЭП-51 черной по ГОСТ 9640.

4.2. Пластины, ленты и флажки маркировать Ч, клеймить К на бирке.

4.1, 4.2. (Измененная редакция, Изм. № 1, 3).

4.3. Принятые службой технического контроля флажки должны быть связаны в пачки по 50 шт. и упакованы в ящики типа I по ГОСТ 2991 или в другую равноценную транспортировочную тару.

Масса ящика с упакованными флажками не должна превышать 20 кг.

4.4. Каждая пачка флажков должна иметь на бирке маркировку, содержащую:

клеймо службы технического контроля предприятия-изготовителя;

условное обозначение флажков;

номер пачки;

количество флажков в пачке;

дату изготовления;

(Измененная редакция, Изм. № 2).

4.5. Упаковка должна обеспечивать возможность транспортирования флажков любым видом транспорта.

4.6. Маркирование транспортной тары должно производиться по ГОСТ 14192. Каждый ящик должен иметь на этикетке маркировку, содержащую:

товарный знак предприятия-изготовителя;

условное обозначение флажков;

количество флажков в ящике;

дату изготовления;

штамп технического контроля;

массу брутто.

(Измененная редакция, Изм. № 1).

4.7. Флажки должны храниться в легких условиях (Л) по ГОСТ 9.014.

ПРИЛОЖЕНИЕ

Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ СИГНАЛЬНЫХ ФЛАЖКОВ

1 - сигнальный флажок; 2 - пломба; 3 - контровочная проволока; 4 - съемный элемент конструкции

Черт. 1

1 - флажок сигнальный; 2 - заглушка; 3, 5 - втулки; 4 - шайба, 6 - заклепка

Черт. 2

1 - флажок сигнальный; 2 - пломба; 3 - контровочная проволока; 4 - болт; 5 - гайка; 6 - заклепка; 7 - технологическая крышка

Черт. 3

(Измененная редакция, Изм. № 1).

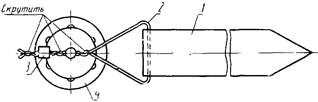

1 - флажок сигнальный; 2 - проволока; 3 - пломба; 4 - съемный элемент конструкции

Черт. 4

(Введен дополнительно, Изм. № 2).
