ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СЕРЬГИ ОБЛЕГЧЕННЫЕ
ДЛЯ КРЕПЛЕНИЯ КАБЕЛЕЙ

Конструкция и размеры

Light links for cable fixing.
Design and dimensions

ГОСТ
17680-80

Дата введения 01.01.81

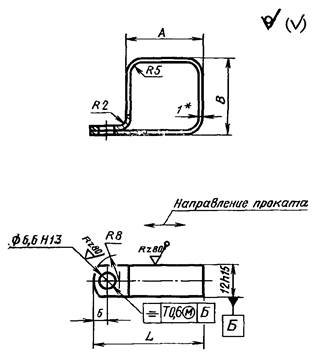

1. Конструкция и размеры серег для крепления кабелей должны соответствовать указанным на чертеже и в таблице.

* Размер для справок.

Допуск симметричности центра радиуса R8T 0,6 мм (допуск зависимый) относительно поверхности Б

Размеры в мм

А

в

L

Масса 1000 шт., кг ≈

Применяемость

стальных серег

серег из алюминиевого сплава

14

24

28

6,8

2,4

18

27

32

8,1

2,9

30

30

44

10,5

3,7

Пример условного обозначения серьги A = 14 мм из стали марки 25, с покрытием Ц15.хр:

Серьга 14-25-Ц15.хр ГОСТ 17680-80

То же, из стали марки 25, с покрытием Кд15.хр:

Серьга 14-25-Кд15.хр ГОСТ 17680-80

То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:

Серьга 14-12Х18Н10Т-Хим.Пас ГОСТ 17680-80

То же, из алюминиевого сплава марки Д16.А.М с покрытием Ан.Окс.нхр:

Серьга 14-Д16.А.М-Ан.Окс.нхр ГОСТ 17680-80

2. Серьги должны изготовляться из: ленты 25-1´12 по ГОСТ 2284 или ленты 1-М-НТ-НО-12Х18Н10Т-3 по ГОСТ 4986 листа Д16.А.М-1 по ГОСТ 21631.

Допускается изготовлять серьги из ленты 20-1´12 по ГОСТ 2284 или ленты 1-М-НТ-НО-12Х17Г9АН4-3 по ГОСТ 4986.

Листа

Листа

Листа

Листа

Листа

Листа

1, 2. (Измененная редакция, Изм. № 2).

3. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование и гарантии изготовителя - по ГОСТ 17019.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТЧИКИ

А.В. Анфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета стандартов Совета Министров СССР от 17.04.80 № 1737

3. Срок проверки - 1993 г.

4. ВЗАМЕН ГОСТ 17680-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2284-79

2

ГОСТ 4986-79

2

ГОСТ 16523-89

2

ГОСТ 17019-78

3

ГОСТ 19904-90

2

ГОСТ 21631-76

2

6. ПЕРЕИЗДАНИЕ июнь 1992 г. с изменениями № 1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89).

7. Проверен в 1988 г. Постановлением Госстандарта СССР от 25.06.85 № 1919 снято ограничение срока действия
