Screws with high knurled heads. Construction and dimensions

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР



ВИНТЫ С НАКАТАННОЙ ВЫСОКОЙ ГОЛОВКОЙ

Конструкция и размеры



ГОСТ 21331-75







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ С НАКАТАННОЙ ВЫСОКОЙ ГОЛОВКОЙ

Конструкция и размеры

High knurled-head screws.

Construction and dimensions

ГОСТ
21331-75*

Взамен

ГОСТ 10491-63

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 декабря 1975 г. № 3800 срок введения установлен

с 01.01.77

Проверен в 1991 г. Постановлением Госстандарта от 27.06.91 № 1173 снято ограничение срока действия

1. Настоящий стандарт распространяется на цельные и составные винты с металлической или пластмассовой накатанной высокой головкой классов точности А и В с диаметром резьбы от 1 до 12 мм.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

2. (Исключен, Изм. № 1).

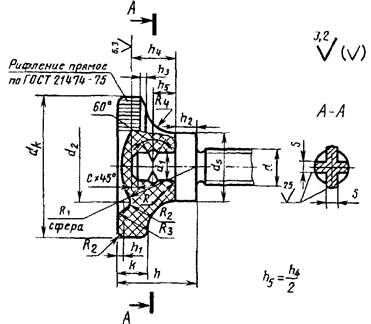

3. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

Таблица 1

мм

Номинальный диаметр резьбы

1,0

1,2

1,4

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

Шаг резьбы

крупный

0,25

0,30

0,35

0,40

0,45

0,50

0,60

0,70

0,80

1,00

1,25

1,50

1,75

мелкий

0,20

0,25

0,35

0,50

0,75

1,00

1,25

Диаметр головки dK

5,5

6,0

7,0

7,5

9,0

11

12

14

16

20

24

30

36

40

Высота головки h

3,5

4,0

4,7

5,0

5,3

6,5

7,5

8,5

9,5

11,5

15,0

18,0

23,0

25,0

k

1,5

2,0

2,5

3,0

3,5

4,0

5,0

6,0

8,0

10,0

п

0,3

0,4

0,5

0,6

0,8

1,0

1,2

1,6

2,0

2,5

3,0

t

не менее

0,7

0,8

0,9

1,0

1,1

1,5

1,8

2,0

2,2

2,8

3,5

4,5

6,0

7,5

не более

0,9

1,0

1,15

1,3

1,4

1,8

2,2

2,5

2,7

3,4

4,3

5,5

7,0

8,5

h1

-

-

-

-

-

-

0,35

0,45

0,60

0,75

0,90

1,20

1,50

1,75

h2

-

-

-

-

-

-

2,5

3,5

5,0

6,0

9,0

h3

-

-

-

-

-

-

0,4

0,5

0,7

0,8

0,9

1,0

h4

-

-

-

-

-

-

2,5

3,0

3,5

4,5

5,5

7,0

9,0

10,0

Диаметр подголовка ds

2,8

3,0

3,5

4,0

4,5

5,0

6,0

7,0

8,0

10,0

12

16

20

24

d2

-

-

-

-

-

-

7

8

9

11

13

18

22

24

S

-

-

-

-

-

-

1,2

1,5

1,8

2,2

2,6

3,4

4,2

5,0

Длина резьбы b

3,0

3,5

4,0

5,0

6,0

8,0

9,0

10,0

12

15

18

24

30

36

Радиус сферы R1

-

-

-

-

-

-

8,4

8,4

9,0

10,2

12,3

18,0

20,4

21,0

R2

-

-

-

-

-

-

0,35

0,60

0,75

0,90

1,20

1,50

1,75

R3

-

-

-

-

-

-

0,2

0,3

0,4

0,5

0,6

0,7

0,8

Радиус под головкой r

0,5

1,0

2,0

R4

1,4

1,5

2,0

3,0

4,0

5,0

6,0

с, не более

Кромки притуплены

0,3

0,4

0,5

0,6

0,8

Примечание. Размеры, приведенные в скобках, непредпочтительны.

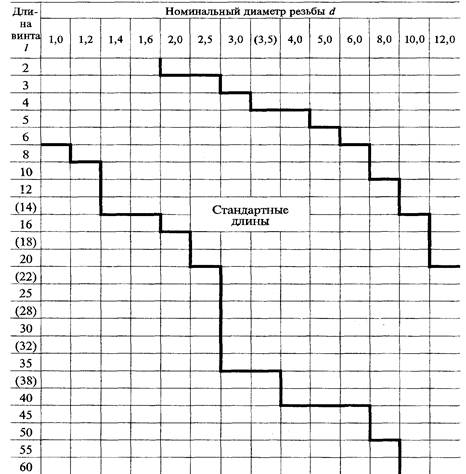

Таблица 2

мм

Примечания:

1. Винты в области от верхней сплошной линии до пунктирной изготавливаются с резьбой по всей длине.

2. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения винта класса точности А, исполнения 1, с диаметром резьбы d = 10 мм, крупным шагом резьбы, длиной l = 16 мм, класса прочности 4.6, без покрытия:

Винт А.М10´16.46 ГОСТ 21331-75

То же, класса точности В, исполнения 2 с мелким шагом резьбы, цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Винт В2.М10´1,25´16.46.016 ГОСТ 21331-75

(Измененная редакция, Изм. № 1, 2).

4. Резьба - по ГОСТ 24705-81, поле допуска 6g - по ГОСТ 16093-81.

(Измененная редакция, Изм. № 1).

5. Диаметр d1 должен находиться в пределах от наружного до среднего диаметра резьбы.

(Измененная редакция, Изм. № 1, 2).

6. Размеры сбегов и проточек резьбы - по ГОСТ 27148-86.

(Измененная редакция, Изм. № 2).

7. (Исключен, Изм. № 1).

8. Технические требования - по ГОСТ 21338-75.

9. Теоретическая масса винтов приведена в приложениях 1 и 2.

(Измененная редакция, Изм. № 2).

10. Конец винта плоский - по ГОСТ 12414-94.

11. Допуски размеров, отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

10, 11. (Введены дополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных винтов с пластмассовой высокой головкой, кг ≈, при номинальном диаметре резьбы d, мм

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

4

1,26

-

-

-

-

-

-

-

5

1,31

1,73

3,01

-

-

-

-

-

6

1,35

1,83

3,08

5,87

-

-

-

-

8

1,44

2,02

3,24

6,06

9,85

-

-

-

10

1,53

2,21

3,39

6,31

10,2

-

-

-

12

1,62

2,40

3,55

6,55

10,5

21,4

-

-

(14)

1,70

2,60

3,70

6,80

10,9

22,1

-

-

16

1,79

2,80

3,85

7,04

11,2

22,7

-

-

(18)

1,88

3,00

4,00

7,29

11,6

23,3

-

-

20

1,97

3,20

4,16

7,54

11,9

24,0

45

-

(22)

2,08

3,36

4,35

7,84

12,3

24,8

46,5

-

25

2,20

3,66

4,55

8,15

12,8

25,6

48

77

(28)

2,33

3,94

4,75

8,46

13,25

26,3

49

79

30

2,42

4,14

4,94

8,77

13,7

27,1

50

81

(32)

2,53

4,33

5,13

9,01

14,15

27,9

51

82,5

35

2,64

4,62

5,33

9,38

14,6

28,7

52

84

(38)

-

-

5,52

9,68

15,05

29,5

53

86

40

-

-

5,72

9,99

15,5

30,3

55

88

45

-

-

-

-

-

31,9

57

92

50

-

-

-

-

-

33,5

60

95

55

-

-

-

-

-

-

62

99

60

-

-

-

-

-

-

65

102

ПРИЛОЖЕНИЕ 2

Справочное

Длина винта l, мм

Теоретическая масса 1000 шт. стальных цельнометаллических винтов с высокой головкой, кг ≈, при номинальном диаметре резьбы d, мм

1,0

1,2

1,4

1,6

2,0

2,5

3,0

(3,5)

4,0

5,0

6,0

8,0

10,0

12,0

2

0,386

0,485

0,825

0,95

3

0,39

0,492

0,834

0,96

1,45

2,5

4

0,394

0,499

0,843

0,97

1,47

2,53

3,5

5

0,4

0,508

0,852

0,98

1,49

2,56

3,54

5,59

8,28

6

0,412

0,525

0,864

0,99

1,51

2,59

3,59

5,65,

8,36

15,2

8

0,542

0,904

1,02

1,55

2,65

3,68

5,77

8,51

15,4

28

10

0,929

1,15

1,6

2,71

3,77

5,82

8,66

15,7

28,4

12

0,952

1,18

1,7

2,77

3,86

6,01

8,81

16

28,7

56

(14)

0,976

1,21

1,75

2,9

4,04

6,13

8,96

16,3

29

56,4

16

1,8

3,08

4,2

6,25

9,1

16,7

29,3

56,8

(18)

3,15

4,31

6,54

9,25

17

29,7

57,2

100

20

3,23

4,44

6,79

9,42

17,3

30

58

101

(22)

4,55

6,94

10,06

17,87

30,3

58,6

102

25

4,71

7,2

10,4

18,33

30,8

59,2

104

174

(28)

4,88

7,4

10,64

18,8

32,8

59,6

106

177

30

4,99

7,55

10,85

19,1

33,3

64

107

179

(32)

5,10

7,7

11,04

19,4

33,7

64,8

108

180

35

5,27

7,92

11,34

19,9

34,4

66

110

182

(38)

11,63

20,3

35,0

67,2

117

185

40

11,83

20,6

35,5

68

124

187

45

70

129

192

50

72

132

196

55

135

200

60

138

205

ПРИЛОЖЕНИЯ 1, 2. (Измененная редакция, Изм. № 2).
