Numerically controlled metal-cutting machine tools. Adjustable arbours for face-and-side millind cutters. Basic dimensions and techical requirements

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



СТАНКИ МЕТАЛЛОРЕЖУЩИЕ С ЧИСЛОВЫМ ПРОГРАММНЫМ
УПРАВЛЕНИЕМ

ОПРАВКИ РЕГУЛИРУЕМЫЕ
ДЛЯ ДИСКОВЫХ ФРЕЗ

ОСНОВНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ



ГОСТ 27304-87

(СТ СЭВ 5589-86)











ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Станки металлорежущие с числовым программным управлением

ОПРАВКИ РЕГУЛИРУЕМЫЕ ДЛЯ ДИСКОВЫХ ФРЕЗ

Основные размеры и технические требования

Numerically controlled metal-cutting machine tools. Adjustable arbours for face-and-side milling cutters. Basic dimensions and technical requirements

ГОСТ
27304-87

(СТ СЭВ 5589-86)

Дата введения 01.01.88

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на регулируемые оправки для дисковых фрез к державкам, применяемые на расточных, сверлильных и фрезерных станках с числовым программным управлением.

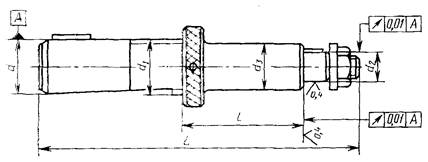

1. Основные размеры регулируемых оправок для дисковых фрез должны соответствовать указанным на чертеже и в таблице.

Примечание. Чертеж не определяет конструкцию.

мм

d

d1

d2

h6

d3, не более

L, не более

g

не менее

не более

28

Tr 28´2

10

25

176

70

100

13

-

16

40

22

36

Tr 36´2

10

25

203

70

110

13

-

16

40

22

36

Tr 36´3

10

25

13

-

16

40

22

48

Tr 48´2

10

25

256

80

145

13

16

40

22

-

27

60

32

64

48

Tr 48´3

10

25

13

16

40

22

-

27

60

32

64

Пример условного обозначения оправки размерами d1 = Tr 28´2 и d2 = 10 мм:

Оправка Тr 28´2-10 ГОСТ 27304-87

2. Хвостовики цилиндрические - по ГОСТ 26540-85.

3. Крепление фрез на оправках - по ГОСТ 9472-83.

4. Твердость рабочих поверхностей должна быть не менее 54 HRCэ, твердость шайбы - 32 HRCэ.

5. Материал оправки и шайбы - сталь марки 18 ХГТ по ГОСТ 4543-71. Допускается применение сталей других марок с механическими свойствами не ниже указанной.

6. Гайка должна изготавливаться из улучшенной углеродистой стали.

7. Маркировать: обозначение оправки и товарный знак предприятия-изготовителя.

8. Полный установленный срок службы оправки должен быть не менее 1 г. Критерием предельного состояния оправки следует считать нарушение требований по показателям точности.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

А.А. Сирица, В.В. Андреев, А.З. Старосельский, Г.Н. Назина

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.04.87 № 1432

3. Срок первой проверки 1993 г. Периодичность проверки 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 5589-86.

5. ВВЕДЕН ВПЕРВЫЕ

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка

Номер пункта

ГОСТ 4543-71

5

ГОСТ 9472-83

3

ГОСТ 26540-85

2
