ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КОЛЬЦА УСТАНОВОЧНЫЕ
С ВИНТОВЫМ КРЕПЛЕНИЕМ

КОНСТРУКЦИЯ И РАЗМЕРЫ



ГОСТ 2832-77







ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

МОСКВА





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОЛЬЦА УСТАНОВОЧНЫЕ С ВИНТОВЫМ
КРЕПЛЕНИЕМ

Конструкция и размеры

Adjusting rings with screw fastening.

Dimensions

ГОСТ
2832-77

Дата введения 01.01.78

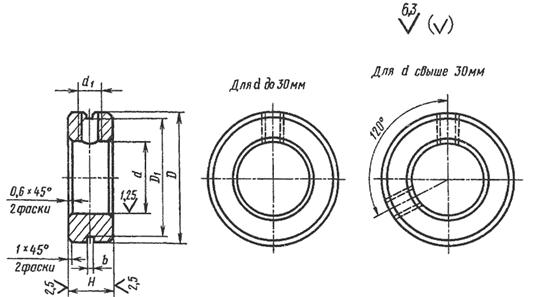

1. Конструкция и размеры установочных колец с винтовым креплением должны соответствовать указанным на чертеже и в таблице.

мм

d

D

H

D1

Винт по ГОСТ 1476

8

20

10

М5

М5´8

10

22

12

25

14

28

12

М6

М6´10

15

30

16

18

34

20

36

22

38

25

42

14

М8

М8´12

28

45

30

48

16

32

52

36

55

40

60

45

70

18

М10

М10´16

50

75

(55)

80

56

60

85

20

63

90

(65)

(70)

95

71

75

105

22

М12

М12´20

80

110

85

М12´16

90

120

25

М12´20

95

125

100

130

105

130

М12´16

110

150

30

М12´25

120

160

125

170

130

140

180

150

200

М12´30

160

210

170

220

180

240

М12´35

190

М12´30

200

250

Примечание. Размеры колец, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения установочного кольца диаметром d = 30 мм из стали марки 20 с фосфатным покрытием с последующей пропиткой маслом, толщиной 6 мкм:

Кольцо 30.20.066 ГОСТ 2832-77

(Измененная редакция, Изм. № 1, поправка).

2. Установочные кольца должны быть изготовлены из стали марок 20, 35, 45 по ГОСТ 1050. По требованию потребителя допускается применять материалы других марок.

3. Виды покрытий, их условные обозначения и толщины - по ГОСТ 1759.0. Допускается изготовлять кольца без покрытия и применять другие виды покрытий - по ГОСТ 9.306.

(Измененная редакция, Изм. № 1, 2).

4. Резьба - по ГОСТ 9150-81 и ГОСТ 24705-81; поле допуска резьбы 6Н - по ГОСТ 16093.

(Измененная редакция, Изм. № 2, поправка).

5. Торцевое биение не должно быть более половины допуска, установленного на размер d.

6. Предельные отклонения размеров d - по Н7; D и Н - по h4.

Допускается по согласованию с потребителем устанавливать предельные отклонения на внутренний диаметр d по H9.

(поправка).

7. Установочные кольца диаметром d = 140 мм и более в целях предохранения установочных винтов от вывинчивания вместо установки пружинных колец должны быть обвязаны проволокой. Узел проволоки закладывают в специально просверленное отверстие диаметром, равным трем диаметрам проволоки, и глубиной не менее половины толщины кольца.

8. Пружинное кольцо и размеры канавки под пружинное кольцо D1 и b - по ГОСТ 2833.

9. По требованию потребителя допускается изготовлять установочные кольца без канавки под пружинное кольцо, а также без фасок на одной из торцовых поверхностей, являющейся опорной, и на внутренней цилиндрической поверхности.

(Измененная редакция, Изм. № 2).

10. Теоретическая масса колец - по приложению.

ПРИЛОЖЕНИЕ

Справочное

ТЕОРЕТИЧЕСКАЯ МАССА УСТАНОВОЧНЫХ КОЛЕЦ С ВИНТОВЫМ КРЕПЛЕНИЕМ

Диаметр кольца d1, мм

Масса 1 шт., кг

Диаметр кольца d1, мм

Масса 1 шт., кг

8

0,020

65

0,462

10

0,023

70

0,493

12

0,029

71

0,490

14

0,042

75

0,640

15

0,048

80

0,747

16

0,046

85

0,646

18

0,059

90

0,945

20

0,064

95

1,000

22

0,068

100

1,048

25

0,093

105

0,880

28

0,102

110

1,850

30

0,132

120

2,000

32

0,160

125

2,385

36

0,160

130

2,146

40

0,187

140

2,300

45

0,321

150

3,160

50

0,330

160

3,270

55

0,417

170

3,525

56

0,373

180

4,583

60

0,431

190

3,900

63

0,437

200

4,085



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам.

РАЗРАБОТЧИКИ

Л.А. Коноров, канд. техн. наук; А.В. Громак, Г.В. Копыл

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.12.77 № 2922

3. Срок проверки - 1992 г. Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 2832-64

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 9.306-85

3

ГОСТ 1050-88

2

ГОСТ 1476-93

1

ГОСТ 1759.0-87

5

ГОСТ 2833-77

8

ГОСТ 16093-81

4

ГОСТ 24705-81

4

6. Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ПЕРЕИЗДАНИЕ (июнь 1998 г.) с Изменениями № 1, 2, утвержденными в июне 1983 г., июне 1988 г. (ИУС 9-83, 10-88)
